letel户外机柜简介
FTTB+LAN 风扇 24口配线盘 AC220V，无 蓄电池 挂墙或抱箍
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大96线 最大256线 AC220V， 无蓄电池 落地或挂墙
产品及案例
某电信新建宽带接入
电源系统 当设备允许交流输入时， 选用交流防雷配电单元 即可。同时可选油机接 口。 当设备只有直流输入， 需选用开关电源系统， 同时可采用蓄电池作为 后备电源。
关键要素
安装方式 可选落地、挂墙、架空、抱杆等多种安装方式，适 应不同的安装场景。
落地安装
挂墙安装
架空安装
关键要素
机壳-隔热 机柜采用“三明治”结构设计，最大限度隔绝外部热传导，使 机柜内部温度不发生急剧变化，杜绝凝露产生，同时降低热管 理能耗。 高性能PEF（高压发泡聚乙烯）隔热材料。 绝热效果好，导热系数小于0.030w/m.k 。 防火性能好，氧指数≥32。 耐侯性高、稳定性好，紫外线人工照射300小时，表层毫 无变化 。 耐腐蚀性优异，可耐多种化学药品，浸泡后基本不变形， 不龟裂。 箱 无任何有毒物质。 体 常用于汽车及高档住宅隔热等场合。 外 PEF 壳
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大256线 最大500线 DC-48V，带 蓄电池 落地
产品及案例
某移动运行商移动基站
应用场景 散热方式 电源 安装方式
移动基站 热交换器 DC-48V， 带蓄电池 落地
风扇
热交换器
户外一体化机柜介绍PPT课件

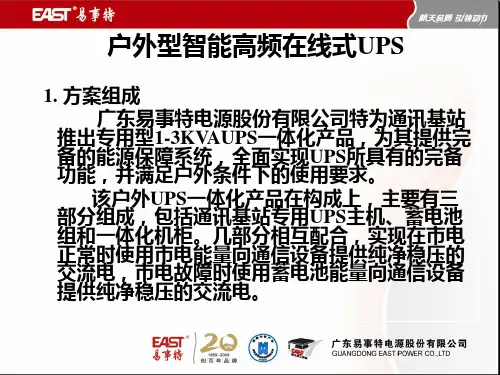

户外型智能高频在线式UPS
• 4.多种选配，按需增配。 • 提供多种可选安装配件，满足抱杆、壁挂、落地
等多种安装需求。 但一定要根据客户实际考虑，通常安装方式为落 地式安装，抱杆，壁挂必须考虑杆及墙壁的承受 能力问题。
• 提供二次下电可选功能，当电池供电时，可根据 需要按时断开次要负载供电，以保证主要负载的 后备供电时间，并可提供二次下电干接点信号。
户外型智能高频在线式UPS
户外型智能高频在线式UPS专为用户室外通信、 网络设备等提供纯净的不间断的交流电源设备， 主要针对室外通信网络设备等通常使用在城市角 落，边远郊区，山区等恶劣供电环境而设计，采 用耐高温、抗严寒、防盐雾、防腐蚀、防灰尘、 防水、防雷等一系列设计，具有输入电压范围宽， 输入频率范围宽，输出波形纯净、稳定、可靠等 优点，在通信、广电、航空等领域的室外型通信 基站中得到广泛应用。
户外型智能高频在线式UPS
• 功率范围： • 1KVA—3KVA；220Vac单进单出 • 应用领域： • 通信、广电、航空等领域的室外型通信基
站的供电。 • 主要组成： • 户外专用型UPS，蓄电池组，带配电的户外
一体化机柜
户外型智能高频在线式UPS
• 产品特点：
• 1.环境适应能力强
• 户外一体机柜采用IP55防护等级，具有防尘、防 水等功能，满足室外恶劣环境使用。
范围可达120Vac～300Vac，频率达46Hz —54Hz， （40-60HZ可以自由设定）充分适应恶劣的电网 环境。 • 输入设有高压防护电路，可长期承受超出输入电 压范围的高压而不损坏。 • 在线式双变换结构，可彻底消除电网的尖峰、噪 音、谐波等对通信设备的干扰。
户外型智能高频在线式UPS
二次下电的功能为：常规机器电池放电低压通常 为一定值，当机器电池放完后机器将关闭，所有 负载也将关闭，而二次下电就是通过UPS前电位 器旋钮来设定二次下电的电池电压点，例如：将 旋钮转至33V处，则当电池放电电压降到33V时， 支持二次下电的输出插座即关闭输出，从而延长 主输出（重要负载）的备用时间。
户外机柜产品知识介绍.
户外机柜目录•户外机柜发展历程•户外机柜介绍•户外机柜解决方案的应用•设计、生产与测试第一部分户外机柜发展历程户外机柜发展历程土建机房移动机房户外机柜网络普及第二部分户外机柜介绍户外机柜直接处于气候影响下的机壳，由金属、非金属或复合材料制成，尺寸能容纳通信或其它设备，能为内部设备提供机械和环境的保护；安装方式：落地式：靠墙安装、独立安装悬空式：挂杆安装、挂墙安装、在线杆间搭平台安装户外机柜方案优势快速反应、适应变化、降低成本、提高回报1.宜沟通：客户只与一个供应商打交道，便于沟通协调、效率提高。
2.宜管理：由一个服务商提供交钥匙服务，节省管理、人力等费用。
3.宜预算：得到量身定制的最优方案，工程预算精确控制，运行费用降低。
4.宜快速：选点容易，工厂装配调试，质量有保障，产品安装工期短。
产品能够根据网络及市场需要快速搬迁，投资不浪费。
户外机柜、户外机房、土建机房比较户外机柜空机柜温湿度水浸防雷系统配线系统监控系统烟感门禁照明系统热管理系统馈线系统户外机柜一体化解决方案户外机柜功能：¾热管理系统（HMS）¾照明系统¾防盗告警¾备用蓄电池换热仓照明灯蓄电池仓防盗锁门限位配线仓热管理系统风扇热交换器工业空调加热器２２０Ｖ交流灯48Ｖ直流灯照明系统告警系统温湿度传感器烟雾传感感水浸传感器门禁防雷接地系统户外机柜的接地网设计根据信息产业部相关技术规范精心设计而成，接地网按铁塔地网、机柜接地网、防雷接地网分区敷设,并按规范连接一体，构成综合接地网。
接地电阻小于5欧姆。
•EMC•防水性能•重量轻•强度高•外表美观•耐老化馈线系统乐通公司是通信物理连接设备的专业生产厂家，其产品在业界应用广泛，有DDF、ODF、MDF 等产品任您选择。
第三部分户外机柜的应用户外机柜在通信行业主要应用于：–无线移动基站–接入网–电源–无源除此之外，户外机柜在电力、广电、交通、CATV 等领域也得到广泛的应用。
HJ01型户外机柜介绍(精简)
小型机柜用动力环境监控系统
功能部件介绍
配电部分 根据使用的不同情况，配置不 同路数的交流配电箱与直流配 电箱，配置灵活市电油机电转 换。防雷模块安全可靠。
功能部件介绍
配线部分 配线架是与程控交换机相连 的配线设备，用以接续内外线、 跳配线，测试内外线，并保护交 换机及传输设备、线路及施工人 员免受过电压、过电流的伤害 。
热管理方案
冷凝水的控制
在空调底部设置有专用积水盘，收集空调产生的冷凝水，经排水管通过机柜底部专门设计 的排水孔排出机柜。
排水孔
热管理方案
空调震动的控制
空调安装
减震支架
热管理方案
热交换型户外机柜
根据实际使用情况，选择热交换器的功率：
电源系统正面
电源系统背面
功能部件介绍
动力环境监控系统
系统主要包括以下三大功能：
监控平台。监控平台通过局域 网将各种监控设备汇接，实现 对各种监控设备的远程实时监 控。 远程通信设置。用户可以利用 监控平台，远程操作户外机柜， 完成远程配置等相关动作，极 大的节约了维护成本。 综合监控。实现对制冷系统、 烟雾、门禁、水浸和温湿度等 各种客户关心的信息监控。 中大型机柜用动力环境监控系统
品质保证
先进的总体结构设计
采用先进的三维造 型软件，对户外机柜 进行整体造型，结构 设计
品质保证
精密的制造工艺
www.nsu.ቤተ መጻሕፍቲ ባይዱ
品质保证
完善的测试手段
品质保证
淋雨试验：IPX5
瑞士数控二氧化碳激光切割 •工作台面： 3000mm╳1500mm •最大切割厚度 碳 钢： 15 mm 不锈钢： 6 mm 铝 板： 5mm 铜 板： 6mm
户外一体化机柜介绍
户外型智采用先进的数字化微处理器控制，简化控制电路， 提高系统稳定度和可靠性。 • 采用功率因素校正技术（PFC)，输入功因高，减 少UPS对其它设备的谐波污染，提升对电网的利 用率，降低UPS运行成本，是高性价比的绿色环 保电源。 • 数字化控制技术使得整机效率大于89%，减少 UPS自身损耗，降低机柜内部温度。 • 双变换结构工作模式，保证市电和电池供电转换 零切换，保证负载不断电。
户外型智能高频在线式UPS
• • • • 功率范围： 1KVA—3KVA；220Vac单进单出 应用领域： 通信、广电、航空等领域的室外型通信基 站的供电。 • 主要组成： • 户外专用型UPS，蓄电池组，带配电的户外 一体化机柜
户外型智能高频在线式UPS
• 产品特点： • 1.环境适应能力强 • 户外一体机柜采用IP55防护等级，具有防尘、防 水等功能，满足室外恶劣环境使用。 • 抗高、低温设计，机柜采用遮阳、隔热、温度补 偿等设计措施，努力维持机柜内温度，保证主机、 蓄电池的正常工作，最大可适应－30℃～＋50℃ 环境下工作运行。 • 具有防雷击等电涌保护，系统配有1.2KV/10KA可 插拔防雷器，有效防止雷击损坏设备。
• 可实现无人职守功能，电池放电保护后，市电恢 复且正常时，UPS自动启动向负载供电。 • 系统设有故障诊断功能，可通过LED显示组合快 速判断UPS故障原因和定位UPS故障部位，使得 UPS维护方便、快捷。 • 具有冷启动功能，无市电状态下，可直接用电池 组启动UPS，满足用户的应急需要。 • 系统设有RS232和干接点通信接口，方便接入传 输系统监控，和其它设备实现统一的监控管理。
二次下电的功能为：常规机器电池放电低压通常 为一定值，当机器电池放完后机器将关闭，所有 负载也将关闭，而二次下电就是通过UPS前电位 器旋钮来设定二次下电的电池电压点，例如：将 旋钮转至33V处，则当电池放电电压降到33V时， 支持二次下电的输出插座即关闭输出，从而延长 主输出（重要负载）的备用时间。
