最新catia函数曲线的生成方法资料
怎么在catia中画正弦曲线
一、准备工作
1.选择工具-选项进行设置
2.如下图在infrastructure-part infrastructure中选择display选项卡勾选relation （这么做是为了使曲线的方程在特征树中显示出来便于后边选择和修改）
3.点击OK 保存设置
二、建立方程
1.点击下图所示的图标law
2.弹出图示窗口使用默认设置即可直接OK
3.新弹出一个编辑曲线方程的窗口
如图点击new parameter of type新增一个参数点击两次新增两个
4.给新增的参数重命名为x和y
5.设置好的参数如图参数类型默认的real即可
6.在左边输入曲线方程即参数x和y满足的关系此处以y=sin(x*10rad)*10 为例
7.点击OK 保存
三、生成曲线
1.在任意平面内做一条直线作为参考直线
2.在GSD模块中选择图示命令parallel curve
3.curve选择刚才的直线
support选择所在平面
然后点击law
4.选择advanced 然后law element中选择刚才的law
5.选择好之后会有预览
6.确定生成如下图的曲线
7.完成正弦曲线感谢支持~。
catia曲线与曲面
9.
生成极坐标下的极值点
在平面轮廓曲线上搜寻出相对于参考点和轴线的半径，角度
的极小值点。单击该图标，弹出图7-13所示对话框。对话框各
项的含义如下：
（1）类型：可以选择最小半径、最大半径、最小角度和最大角
度。
（2）轮廓：选择闭合的、没有
分叉的平面轮廓曲线。
（3）支持面：指定该轮廓线所
选择菜单开始形状创成式外形设计，进入外形设计模 块；或者选择菜单开始 机械设计线框和曲面设计，进入线 框和曲面模块；也可以单击图7-1所示的工作台工具栏的图标 或，进入线框和曲面或外形设计模块。两模块产生的文件类型 是“.CATPart”。
图7-1 工作台工具栏
7.2 生成线框元素的工具 有关线框操作的菜单和工具栏如图7-2所示。
图7-2有关线框操作的菜单和工具栏
7.2.1 生成点
图标
的功能是生成点。可以通过输入点的坐标、在曲
线、平面或曲面上取点、获取圆心点、与曲线相切的点以及两
点之间据距比例系数等方式生成点。
单击该图标，弹出如图7-3所示定
义点的对话框。通过点类型下拉列
表选择生成点的方法。
图7-3生成点的对话框
1. 通过坐标确定点
图7-9 生成曲线的给定方向的切点
7．据距比例系数生成两点（连线）之间的一个点
选择点类型为两点间，对话框改变为图7-10的形式。指定点 1和点2，输入比率值，单击确定按纽，即可得到该点。单击反 转方向按纽，另一点成为起点，单击中点按纽，得到两点之间 的中点。
图7-10生成两点之间一个点
8.
生成极点
3．在平面上取点
选择点类型为在平面上，对话框改变为图7-6的形式。
catia三维曲线的方法
catia三维曲线的方法
在CATIA中创建三维曲线的方法主要包括以下步骤：
1. 打开CATIA，在菜单栏中依次选择“开始”、“外形”、“创成式曲面设计”，弹出新建零件对话框，将零件名称命名为“曲线拟合”。
2. 选择参考面，进入草图界面，绘制所需的曲线，并对尺寸进行约束，完成操作后退出草图界面。
3. 在右侧工具栏中找到“混合命令”，单击弹出对话框，选择混合类型为“法线方向”，曲线1和曲线2分别选择草图1和草图2，勾选接近解法，单击预览并确定退出命令对话框。
4. 这样通过草图1和草图2拟合出一条3D曲线，操作完毕。
请注意，具体操作步骤可能因CATIA版本的不同而有所差异。
如有需要，建议查阅CATIA软件使用说明或咨询专业技术人员。
catia曲线和曲面教程文件
5. 生成圆弧、球面、椭圆中心点
选择点类型为圆/球面/椭圆中心，对话框改变为图7-8的形 式。选择一个圆、圆弧、球面、椭圆或椭圆弧，单击确定按 纽，即可得到该对象的中心点。
图7-8 生成点—圆弧、球面、椭圆中心选项
6．生成曲线上的给定切线方向的切点
选择点类型为曲线上的切点，对话框改变为图7-9的形式。选 择一条曲线、指定方向即可。
（2）与参考点的距离栏
●曲线上的距离：若选中该按纽，则根据距离确定点。 ●曲线长度比率：若选中该按纽，则根据长度比例系数确定 点。 ●长度/比率：若根据曲线上的距离方式取点，该项为长度， 若据距曲线长度比率取点，该项为系数。 ●最短距离：若选中该按纽，则距离为曲线距离（弧长）。 ●直线距离：若选中该按纽，则距离为直线距离。 ●最近端点：单击该按钮，距离参考点最近的那个端点为生 成的点。 ●中间点：单击该按钮，曲线的中点为生成的点。
图7-9 生成曲线的给定方向的切点
7．据距比例系数生成两点（连线）之间的一个点
选择点类型为两点间，对话框改变为图7-10的形式。指定点 1和点2，输入比率值，单击确定按纽，即可得到该点。单击反 转方向按纽，另一点成为起点，单击中点按纽，得到两点之间 的中点。
图7-10生此处编辑母版标题样式
catia曲线和曲面
• 单击此处编辑母版副标题样式
7.2 生成线框元素的工具 有关线框操作的菜单和工具栏如图7-2所示。
图7-2有关线框操作的菜单和工具栏
7.2.1 生成点
图标 的功能是生成点。可以通过输入点的坐标、在曲 线、平面或曲面上取点、获取圆心点、与曲线相切的点以及两 点之间据距比例系数等方式生成点。
图7-14 生成直线对话框
1. 通过两个点生成直线 选择线型为点-点，对话框改变为图7-15的形式。选择已经

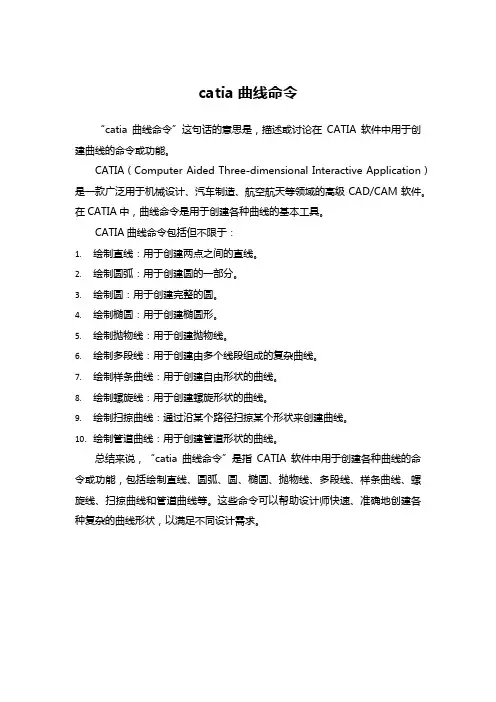

catia曲线命令
catia曲线命令
“catia曲线命令”这句话的意思是，描述或讨论在CATIA软件中用于创建曲线的命令或功能。
CATIA（Computer Aided Three-dimensional Interactive Application）是一款广泛用于机械设计、汽车制造、航空航天等领域的高级CAD/CAM软件。
在CATIA中，曲线命令是用于创建各种曲线的基本工具。
CATIA曲线命令包括但不限于：
1.绘制直线：用于创建两点之间的直线。
2.绘制圆弧：用于创建圆的一部分。
3.绘制圆：用于创建完整的圆。
4.绘制椭圆：用于创建椭圆形。
5.绘制抛物线：用于创建抛物线。
6.绘制多段线：用于创建由多个线段组成的复杂曲线。
7.绘制样条曲线：用于创建自由形状的曲线。
8.绘制螺旋线：用于创建螺旋形状的曲线。
9.绘制扫掠曲线：通过沿某个路径扫掠某个形状来创建曲线。
10.绘制管道曲线：用于创建管道形状的曲线。
总结来说，“catia曲线命令”是指CATIA软件中用于创建各种曲线的命令或功能，包括绘制直线、圆弧、圆、椭圆、抛物线、多段线、样条曲线、螺旋线、扫掠曲线和管道曲线等。
这些命令可以帮助设计师快速、准确地创建各种复杂的曲线形状，以满足不同设计需求。
CATIA软件曲线设计方法
CATIA软件曲线设计方法CATIA是一款广泛应用于工程设计和产品开发的三维设计软件。
在CATIA中，曲线设计是非常重要的一部分，它可以为产品的外形设计提供灵活的支持。
本文将介绍CATIA软件中的曲线设计方法，帮助读者更加深入地了解和应用这一功能。
一、曲线设计基础曲线设计是指在CATIA软件中创建平滑曲线的过程。
在曲线设计中，关键的参数有控制点、切向方向和曲线类型。
控制点是曲线上的关键点，通过调整这些点的位置可以改变曲线的形状。
切向方向表示曲线在每个点的方向，通过调整切向方向可以改变曲线的走向。
而曲线类型包括直线、圆弧、样条曲线等多种形式，不同类型的曲线适用于不同的设计需求。
二、创建曲线在CATIA软件中，可以通过多种方式创建曲线。
一种常用的方式是使用绘制工具，例如绘制直线、圆、椭圆等等。
通过指定起点和终点、半径或其他参数，CATIA可以根据用户的输入自动生成曲线。
另外，还可以通过曲线生成命令，根据已有的几何形状生成相应的曲线。
例如，可以通过选择线段或弧边生成切线、圆等曲线。
此外，CATIA还提供了各种编辑曲线的工具，可以对已有曲线进行平移、旋转、缩放等操作，进一步调整曲线的形状和位置。
三、控制曲线形状在CATIA中，可以使用多种方法控制曲线的形状。
一种常用的方法是通过编辑控制点来改变曲线的形状。
通过选择曲线上的控制点，可以自由移动它们，从而改变曲线的弯曲程度和形状。
此外，还可以通过调整切向方向来改变曲线的走向。
在曲线上选择一个点和一个方向向量，CATIA可以根据这些信息生成一条切线，从而改变曲线在此处的走向。
另外，CATIA还提供了各种曲线修整工具，可以对曲线进行平滑、倒角、修复等操作，进一步优化曲线的形状和外观。
四、曲线应用举例CATIA软件中的曲线设计方法广泛应用于各个行业的产品设计中。
以汽车设计为例，曲线设计在车身外观和内饰设计中起着至关重要的作用。
通过CATIA的曲线设计功能，设计师可以轻松创建出流线型的车身曲线，使汽车外观更加动感和优雅。
创建法则曲线
创建法则曲线
创建法则曲线有多种方法，以下为其中两种常见方法：
方法一：
1.在三维环境中，对机构模型添加运动约束，实现模型运动仿真。
2.使用法则曲线进行模拟。
在CATIADMU运动机构工作台中，可以增加CATIA
中的高级法则曲线。
3.在零件工作台下方有一个工具栏，其形状类似于表格，下拉菜单里有一个
“fog”的法则曲线编辑器，点击编辑。
4.点击开始knowledgeadvisor工作台，右方工具栏有一个图标叫做IF，点击
打开它，就可以创建公式和增加法则曲线。
方法二：
1.预先创建DMU法则曲线。
2.在三维环境里对机构模型添加运动约束，实现模型运动仿真。
3.使用法则曲线进行模拟。
在CATIADMU运动机构工作台中，可以增加CATIA
中的高级法则曲线。
请注意，以上步骤仅供参考，具体操作可能会因实际情况而有所不同。
如果您需要更详细的指导，建议咨询相关领域的专家。
catia二次曲线参数
catia二次曲线参数CATIA二次曲线参数CATIA（计算机辅助三维交互应用）是世界上最知名的计算机辅助设计（CAD）软件之一。
CATIA的功能之一是绘制二次曲线。
在使用CATIA绘制二次曲线之前，必须了解二次曲线参数以及它们的意义。
什么是二次曲线？二次曲线是由二次函数绘制的曲线，二次函数的常规形式为y = ax² + bx + c，其中a ≠ 0。
二次函数的图形通常是一个平滑的弧形或弯曲的拱形。
二次曲线在CAD中非常常见，并且可以用于绘制许多不同的形状，从简单的弧形到复杂的S形。
二次曲线参数的意义二次曲线具有三个参数：起点、终点和控制点。
它们控制曲线的形状和方向。
起点和终点是二次曲线的开始和结束点。
控制点是二次曲线的高度点，它会影响二次曲线的曲度。
起点参数：起点是二次曲线的开始点。
它控制二次曲线的起始位置和方向。
终点参数：终点是二次曲线的结束点。
它控制二次曲线的结束位置和方向。
控制点参数：控制点是二次曲线的高度点。
它控制二次曲线的形状和曲度。
加入一个或多个控制点可以产生复杂的S形或其他复杂曲线形状。
如何绘制二次曲线在CATIA中绘制二次曲线很简单。
只需遵循以下步骤：1.打开CATIA，并创建一个新的空白零件或打开现有零件。
2.选择工具栏上的“二次曲线”按钮。
3.在CATIA的Sketcher工具中，您会看到一个用于绘制二次曲线的工具包。
选择您想使用的二次曲线工具。
有线段、圆弧、三角形、四边形和七边形。
4.根据需要选择起点和终点，然后通过添加一个或多个控制点来定义曲线的形状和曲率。
5.完成第一段曲线后，选择另一个工具用于绘制下一个曲线。
6.在完成所有曲线后，使用“完成Sketch”按钮保存您的设计。
总结在CAD中，二次曲线是一种非常常见的曲线形状，用于绘制许多形状。
了解二次曲线参数以及如何使用它们可以帮助您更轻松地绘制二次曲线。
虽然绘制复杂的S形曲线可能需要一些实践，但使用这些参数可以缩短您的学习曲线并提高您的CAD技能。
catia创成式延伸曲线
catia创成式延伸曲线（原创版）目录1.CATIA 创成式延伸曲线概述2.CATIA 创成式延伸曲线的应用领域3.CATIA 创成式延伸曲线的特点与优势4.CATIA 创成式延伸曲线的操作方法与技巧5.CATIA 创成式延伸曲线的未来发展趋势正文一、CATIA 创成式延伸曲线概述CATIA 创成式延伸曲线，是一款由法国达索公司开发的计算机辅助设计（CAD）软件中的功能模块。
作为一款全球领先的 CAD 软件，CATIA 广泛应用于航空航天、汽车制造、船舶制造等多个领域。
创成式延伸曲线功能，可以帮助用户更加便捷、高效地完成复杂的曲线设计，满足工程应用中的各种需求。
二、CATIA 创成式延伸曲线的应用领域1.汽车设计：在汽车设计中，创成式延伸曲线可以用于车身造型、内饰设计、发动机罩等部件的曲线设计。
2.航空航天：在航空航天领域，创成式延伸曲线可以用于飞机机身、机翼、尾翼等部件的曲线设计，以及航天器造型设计等。
3.船舶制造：在船舶制造领域，创成式延伸曲线可以用于船体造型、船舱设计等。
4.电子产品：在电子产品设计中，创成式延伸曲线可以用于手机、电视等设备的外观造型设计。
三、CATIA 创成式延伸曲线的特点与优势1.灵活性：创成式延伸曲线功能提供了丰富的曲线生成工具，用户可以根据需求自由地调整曲线形状。
2.高效性：相较于传统的曲线绘制方法，创成式延伸曲线可以大幅提高设计效率，缩短设计周期。
3.精确度：创成式延伸曲线可以精确控制曲线的尺寸和形状，满足工程应用中对精度的高要求。
4.联动性：创成式延伸曲线功能与其他 CATIA 模块紧密结合，可以实现参数化设计，方便用户进行各种修改和优化。
四、CATIA 创成式延伸曲线的操作方法与技巧1.掌握基本操作：用户需要熟悉 CATIA 软件的基本操作，如视图切换、鼠标操作等。
2.学习曲线生成工具：用户需要学习并熟练掌握创成式延伸曲线功能中的各种曲线生成工具，如点、线、面等。
最新catia函数曲线的生成方法资料
函数曲线的生成方法1 点击fog按钮，创建一个函数
2 先建立2个parameter：x，y
在建立函数y=cos(x*360*1deg)，它将被用于建立函数曲线的law
3 双击openbody图标，进入openbody的操作；
创建一条从原点出发，长度为2*pi的直线；
选择parallel curve 功能
4 在直线所在的基准面上创建一条parallel curve，选择constant旁边的law按钮，进入下一步
5 出现law definition对话框，
law type选择advanced，
law选择结构树的relation下相应的刚才建立的fog，
这是我们看到对话框中的曲线发生了变化，
说明定义生效了。
（我们还可以选择其它的law type，体会一下它的功能）
6 close，ok；
主窗口中终于出现了期待已久的函数曲线了
怎么看到fog函数的模型树!
目录树中的。
CATIA工程图曲线绘制
一、在CAD中绘制曲线
2011-7-22 2
1、新建EXCEL文件，输入曲线坐标值。 、新建 文件， 文件 输入曲线坐标值。 因为Auto CAD中对坐标识别是“x，y”形式，故需做如下步骤 中对坐标识别是“ ， ”形式， 因为 中对坐标识别是 。
2、在Auto CAD中绘制曲线。 、 中绘制曲线。 中绘制曲线 绘制“样条曲线” 绘制“样条曲线”，在命令行输入在上步 中得到的系列坐标值。得到曲线。 中得到的系列坐标值。得到曲线。 3、文件另存为Auto CAD2000或.dxf格式。 、文件另存为 或 格式。 格式 识别这两种文件格式） （CATIA识别这两种文件格式） 识别这两种文件格式
catia工程图catia工程图教程怎样绘制曲线图catia人机工程catia知识工程如何绘制曲线图绘制工程图catia逆向工程实例标准曲线的绘制excel绘制标准曲线
Technical Review…
CATIA工程图曲线绘制 CATIA工程图曲线绘制
10.04.28 龚良才
Technical Review…
Technical Review…
三、说明
2011-7-22 4
1、在CATIA绘制曲线过程中，通常会有 与Y向单位长度不一致的 、 绘制曲线过程中， 绘制曲线过程中 通常会有X与 向单位长度不一致的 现象，如右图。 现象，如右图。 这时，需要在第一步EXCEL表获得 这时，需要在第一步 表获得 坐标值做一定比例的缩放， 坐标值做一定比例的缩放，以达到较好 的曲线效果。 的曲线效果。
THE
END
Байду номын сангаас
5
Technical Review…
二、将CAD中绘制的曲线复制到CATIA
CATIA曲线延伸
CATIA曲线延伸CATIA是一种广泛应用于工程设计领域的三维建模软件，常用于航空航天、汽车制造、机械工程等领域。
曲线的延伸在CATIA中是一项重要的功能，它可以根据已有曲线的特征进行延伸操作，从而创建更复杂的几何形状。
本文将介绍CATIA中曲线延伸的基本步骤和操作技巧。
1. 创建曲线在CATIA中，首先需要创建待延伸的曲线。
可以使用多种工具和方法来创建曲线，例如直线工具、曲线绘制工具、草图等。
根据需要选择合适的方法创建曲线，并确保曲线的特征和尺寸满足设计要求。
2. 选择曲线在进行曲线延伸之前，需要先选择待延伸的曲线。
在CATIA中，可以使用选择工具或鼠标单击的方式选择曲线。
确保选择的曲线是需要延伸的目标曲线。
3. 进入延伸模式在完成曲线选择后，进入CATIA的延伸模式。
可以通过菜单栏或快捷键等方式进入延伸模式。
进入延伸模式后，可以对曲线进行不同方向的延伸操作。
4. 指定延伸方向和距离在延伸模式下，需要指定延伸的方向和距离。
CATIA提供了多种延伸选项，如指定固定距离、指定延伸到某个曲面等。
根据具体需求选择合适的延伸方式，并提供相关的参数。
5. 预览和确认延伸结果在指定延伸方向和距离后，CATIA会生成延伸曲线的预览结果。
可以通过预览结果来判断延伸的效果是否符合设计要求。
如果需要调整延伸参数，可以进行相应的修改。
确认延伸结果无误后，将曲线延伸至指定位置。
6. 完成延伸操作在对延伸结果进行预览和确认后，即可完成曲线的延伸操作。
CATIA会根据指定的延伸方向和距离，在曲线上生成新的几何形状。
可以进一步对延伸后的几何形状进行修改和调整，以满足设计要求。
通过CATIA的曲线延伸功能，可以方便快捷地创建复杂的几何形状，提高设计效率和精度。
在实际应用中，需要根据具体的设计需求和曲线特征来选择合适的延伸方法和参数。
同时，熟练掌握CATIA软件的操作技巧和功能，对于提高工程设计的质量和效率具有重要的意义。
总结：本文介绍了CATIA中曲线延伸的基本步骤和操作技巧。
catia公式创建曲线
Catia公式创建曲线1.简介本文将介绍C at ia软件中使用公式创建曲线的方法。
在C ati a中，公式可以用于定义曲线的形状，通过输入数学表达式，可以实时生成及更新曲线。
使用公式创建曲线可以提高设计效率，同时还可以灵活地调整曲线的形状。
2.创建曲线的前提条件在使用公式创建曲线之前，需要先了解Ca t ia软件的基本操作，并且具备一定的数学知识。
此外，打开Ca tia软件，访问到"曲线"工作区，也是进行公式创建曲线的前提条件。
3.公式创建曲线的步骤3.1进入曲线工作区首先，打开C at ia软件，在主界面中找到并点击"曲线"工作区，进入曲线绘制环境。
3.2选择曲线工具在曲线工作区，选择绘制所需的曲线类型。
根据需求，在工具栏中找到对应的曲线工具，例如"线段"、"圆弧"或"样条曲线"等。
3.3定义曲线参数在选择了曲线工具后，可以通过输入参数的方式定义曲线的形状。
在参数输入框中，我们可以使用公式来定义曲线的参数。
例如，要创建一个以x轴为对称轴的抛物线曲线，可以通过如下的公式来定义：```y=a*x^2+b```其中，a和b为自定义的常数，通过调整它们的值可以改变抛物线的形状。
3.4调整曲线参数在定义了曲线的参数后，Ca ti a软件会根据公式实时生成曲线的形状。
此时，我们可以通过调整参数的值，来调整曲线的形状。
例如，如果想要增加抛物线的高度，可以增大参数a的值。
通过不断调整参数，可以实时预览曲线的变化。
3.5完成曲线创建当调整曲线参数达到满意的结果后，点击确认按钮，完成曲线的创建。
此时，C at ia软件会根据公式生成最终的曲线，并将其加入模型中。
4.注意事项在使用公式创建曲线时，需要注意以下事项：-确保输入的公式语法正确，避免出现错误；-若公式中有多个变量，需逐个定义其取值范围；-及时保存所定义的参数，以便后续修改使用；-调整参数时，可以逐个尝试不同的取值，观察曲线的变化效果。
CATIA中创建直角坐标方程曲线的方法
CATIA中创建直角坐标方程曲线的方法
王俊兰;胡涛
【期刊名称】《机械设计与制造工程》
【年(卷),期】2017(046)003
【摘要】介绍了2种在CATIA中创建直角坐标方程曲线的方法.以同一个曲线方程为例,分别对2种方法中三维曲线建立的具体实现过程和操作方法进行了详细介绍,最后对2种方法各自的特点进行了适用性分析.示例表明:2种方法都简单易用,可提高三维建模效率,能为广大的CATIA使用者提供帮助.
【总页数】4页(P23-26)
【作者】王俊兰;胡涛
【作者单位】中国空气动力研究与发展中心,四川绵阳 621000;中国空气动力研究与发展中心,四川绵阳 621000
【正文语种】中文
【中图分类】V221+.92
【相关文献】
1.综合直角坐标变换对二次曲线方程的作用规律 [J], 张万生;董文瑾
2.直角坐标系中曲线的参数方程 [J], 熊秋菊
3.关于曲线的极坐标方程化为直角坐标方程 [J], 刘永政;
4.圆锥曲线统一直角坐标方程的应用 [J], 蔡玉书
5.曲线直角坐标参数方程计算精度分析与大地坐标参数方程 [J], 张海印
因版权原因，仅展示原文概要，查看原文内容请购买。
最新catia曲线和曲面教学讲义ppt
选择一个曲面、指定方向、输入与参考点的距离，单击确定 按钮即可得到该点。也可以直接用鼠标在曲面上取点。参考点 可以是曲面上的任意点，默认的参考点是曲面中心。在动态定 位栏，有粗糙和细致两个按钮，前者是参考点到指定点的直线 距离，后者是测地距离（弧长），前者是默认的选择方式。
选择菜单开始形状创成式外形设计，进入外形设计模 块；或者选择菜单开始 机械设计线框和曲面设计，进入线 框和曲面模块；也可以单击图7-1所示的工作台工具栏的图标 或，进入线框和曲面或外形设计模块。两模块产生的文件类型 是“.CATPart”。
图7-1 工作台工具栏
1. 通过坐标确定点
选择点类型为坐标，对话框改变为图7-4的形式。分别在对话
图7-5在曲线上取点的对话框 该对话框各项的含义如下： （1）曲线：单击该域，选择曲线。
（2）与参考点的距离栏
●曲线上的距离：若选中该按纽，则根据距离确定点。 ●曲线长度比率：若选中该按纽，则根据长度比例系数确定 点。 ●长度/比率：若根据曲线上的距离方式取点，该项为长度， 若据距曲线长度比率取点，该项为系数。 ●最短距离：若选中该按纽，则距离为曲线距离（弧长）。 ●直线距离：若选中该按纽，则距离为直线距离。 ●最近端点：单击该按钮，距离参考点最近的那个端点为生 成的点。 ●中间点：单击该按钮，曲线的中点为生成的点。
长 的 时 间 隧 道，袅
catia曲线和曲面
7.1 概述 CATI置HD2 中除包括WFS模块外，还包括创成式外形设计 模块GSD。两个模块均提供了完备的曲线和曲面生成、修改和 分析工具。与WFS模块相比，GSD增加了曲面倒圆角以及曲面 拔模角、曲率分析工具，并且增加了一些专用的曲线、曲面生 成和编辑的功能。
CATIA中创建直角坐标方程曲线的方法
Ｙ＝Ａ， ／ １ 一 ０ ． ５ ｓ ｉ ｎ （ ２ ￣ ｐ ） ］ ／ 盯
’
（ １ ）
能强大的计算机辅助绘 图软件。凭借独有的特点
以及 稳定 性 ， 现 已广 泛应 用 于 机械 、 汽车、 造船 、 飞 机 等 行 业 … 。在 三 维 模 型 的 构 建 中 ， 离不 开点 、 线、 面这 些最 基 本 的 构成 元 素 ， Ｃ Ａ Ｔ Ｉ Ａ 软 件 在创 成
４ ０， ５ ￣６ ６ １ ７ ４
８ ０ ０ ， ９ ８ １ ０ ５ ９ ９ ８ ５ ０ ， ｌ Ｏ ２ ４ ４ ６ ９
２ ０ ０ 仉１ ８ ３ ８ ４ ７ ８ ２ 姚 １ ９ ５ １ ８ Ｊ ’
１ ０， ５ ５８ ２ ０ ３
１ ４ ０ ． ２ ７ ２ ６ ７ ３
使 用者提 供 帮助 。
关键 词 ： Ｃ Ａ Ｔ Ｉ Ａ； 方程 曲线 ； 创 建 曲线 中图分 类号 ： Ｖ ２ ２ １ ． ９ ２ 文献标 识码 ： Ｂ 文章编 号 ： ２ ０ ９ ５— ５ ０ ９ Ｘ（ ２ ０ １ ７ ） ０ ３— ０ ０ ２ ３— ０ ４
Ｃ Ａ Ｔ Ｉ Ａ软 件是 集 设 计 、 分析 、 制 造 为 一 体 的 功
鲤
Ｏ １ ２ ０ ． ２ ４ ３ ０ ８ ８ ７
字 曲面设 计 等模 块 中 ＿ ２ Ｊ ， 提 供 一 系列 基 础 的工 具 ， 用来 帮助 用户 快速 创建 点 、 线、 平面 、 曲线 和 曲面等 元 素 。但 对 于设计 人 员 建 模 过 程 中 经 常遇 到 的方 程 曲线 ， 在Ｃ Ａ Ｔ Ｉ Ａ 中并 没 有 一 个 直 接 的 命 令 可 以 进行 绘制 。如 何快 速 、 有效地 由曲线方 程 创建 出需 要 的曲线 ？笔 者通过 长期 探 索和 实践 ， 总结 出 ２种
最新Catia--曲面设计汇总
C a t i a--曲面设计第一章曲面设计概要1、曲面造型的数学概念：（1）、贝塞尔（Bezier）曲线与曲面：法国雷诺的Bezier在1962年提出的，是三次曲线的形成原理。
这是由四个位置矢量Q0、Q1、Q2、Q3定义的曲线。
通常将Q0，Q1，…，Qn组成的多边形折线称为Bezier控制多边形，多边形的第一条折线与最后一条折线代表曲线起点和终点的切线方向，其他折线用于定义曲线的阶次与形状。
（2）、B样条曲线与曲面：与Bezier曲线不同的是权函数不采用伯恩斯坦基函数，而采用B样条基函数。
（3）、非均匀有利B样条（NURBS）曲线与曲面：NURBS是Non-Uniform Rational B-Splines的缩写。
➢Non-Uniform（非统一）指一个控制顶点的影响力的范围能够改变。
当创建一个不规则曲面的时候，这一点非常有用。
同样，统一的曲线和曲面在透视投影下也不是无变化的，对于交互的3D建模来说，这是一个严重的缺陷。
➢Rational（有理）指每个NURBS物体都可以用数学表达式来定义。
➢B-Spline（B样条）指用路线来构建一条曲线，在一个或更多的点之间以内差值替换。
（4）NURBS曲面的特性及曲面连续性定义：NURBS曲面的特性：NURBS用数学方法来描述形体，采用解析几何图形，曲线或曲面上任何一点都有其对应的坐标（x,y,z），据有高度的精确性。
曲面G1与G2连续性定义：Gn表示两个几何对象间的实际连续程度。
●G0：两个对象相连或两个对象的位置是连续的。
●G1：两个对象光滑连接，一阶微分连续，或者是相切连续的。
●G2：两个对象光滑连接，二阶微分连续，或者两个对象的曲率是连续的。
●G3：两个对象光滑连接，三阶微分连续。
●Gn的连续性是独立于表示（参数化）的。
2、检查曲面光滑的方法：①、对构造的曲面进行渲染处理，可通过透视、透明度和多重光源等处理手段产生高清晰度的、逼真的彩色图像，再根据处理后的图像光亮度的分布规律来判断出曲面的光滑度。
S014CATIA草图之二次曲线之抛物线
S014CATIA草图之二次曲线之抛物线
S014 CATIA草图之二次曲线之抛物线
1、抛物线的概念
抛物线Parabola是指在笛卡尔平面内，到定点与定直线的距
离相等的点的轨迹。
其中定点F叫抛物线的焦点，定直线L叫抛物线的准线。
除了上述焦点和准线的定义，还需要理解几个相关的术语，以便于应用抛物线命令。
A、轴：抛物线是轴对称图形，它的对称轴简称轴；
B、弦：抛物线的弦是连接抛物线上任意两点的线段；
C、焦弦：抛物线的焦弦是经过抛物线焦点的弦；
D、正焦弦：抛物线的正焦弦是垂直于轴的焦弦。
对了，抛物线的最通俗的定义，就是：即把物体抛掷出去，落在远处地面，这物体在空中经过的曲线。
这个通俗的解释所蕴含的原理，支撑了抛物线在光学、力学和工程学上的应用。
2、CATIA抛物线命令
抛物线命令要求依次输入三个元素：
a、焦点
b、定点：定点实际确认了抛物线的轴和离心率；
c、起点和终点：其实a和b已经确定了抛物线的形状和位
置，所谓的起点和终点，不过是截取抛物线的一段而已。
双击草图可进入草图定义对话框，分别定义焦点和定点，定义的方式不再赘述。
3、练习题
草图是一切的基础，会绘制，绘制好，又快又好，是不同的境界。
天下武功，唯快不破，动手吧。
catia 折叠曲线
在CATIA中，折叠曲线是一种通过将平面图形沿着一定的折线路径进行折叠而形成的曲线。
它可以用于创建复杂的三维形状，如汽车车身、飞机机翼等。
折叠曲线的创建步骤如下：
1. 打开CATIA并创建一个平面图形。
2. 选择“特征”菜单下的“曲线”选项。
3. 在“曲线”选项中选择“折叠”命令，或者在“特征”菜单中选择“几何体”->“曲线”->“折叠”命令。
4. 在“折叠”对话框中，选择要进行折叠的对象，并指定折线路径。
可以通过绘制折线或导入CAD文件来指定折线路径。
5. 指定折叠的参数，如角度、半径、长度等。
6. 点击“确定”按钮，即可生成折叠曲线。
折叠曲线可以用于创建各种复杂的三维形状，如汽车车身的车门、飞机机翼的翼肋等。
在实际应用中，折叠曲线还可以与其他曲线和曲面工具结合使用，以创建更加复杂的三维模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
函数曲线的生成方法1 点击fog按钮，创建一个函数
2 先建立2个parameter：x，y
在建立函数y=cos(x*360*1deg)，它将被用于建立函数曲线的law
3 双击openbody图标，进入openbody的操作；
创建一条从原点出发，长度为2*pi的直线；
选择parallel curve 功能
4 在直线所在的基准面上创建一条parallel curve，选择constant旁边的law按钮，进入下一步
5 出现law definition对话框，
law type选择advanced，
law选择结构树的relation下相应的刚才建立的fog，
这是我们看到对话框中的曲线发生了变化，
说明定义生效了。
（我们还可以选择其它的law type，体会一下它的功能）
6 close，ok；
主窗口中终于出现了期待已久的函数曲线了
怎么看到fog函数的模型树!
目录树中的。
