阀门执行器

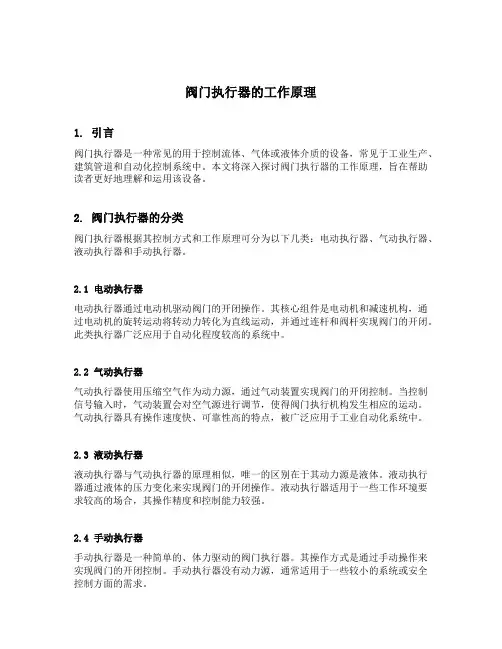

阀门执行器的工作原理
阀门执行器的工作原理1. 引言阀门执行器是一种常见的用于控制流体、气体或液体介质的设备，常见于工业生产、建筑管道和自动化控制系统中。
本文将深入探讨阀门执行器的工作原理，旨在帮助读者更好地理解和运用该设备。
2. 阀门执行器的分类阀门执行器根据其控制方式和工作原理可分为以下几类：电动执行器、气动执行器、液动执行器和手动执行器。
2.1 电动执行器电动执行器通过电动机驱动阀门的开闭操作。
其核心组件是电动机和减速机构，通过电动机的旋转运动将转动力转化为直线运动，并通过连杆和阀杆实现阀门的开闭。
此类执行器广泛应用于自动化程度较高的系统中。
2.2 气动执行器气动执行器使用压缩空气作为动力源，通过气动装置实现阀门的开闭控制。
当控制信号输入时，气动装置会对空气源进行调节，使得阀门执行机构发生相应的运动。
气动执行器具有操作速度快、可靠性高的特点，被广泛应用于工业自动化系统中。
2.3 液动执行器液动执行器与气动执行器的原理相似，唯一的区别在于其动力源是液体。
液动执行器通过液体的压力变化来实现阀门的开闭操作。
液动执行器适用于一些工作环境要求较高的场合，其操作精度和控制能力较强。
2.4 手动执行器手动执行器是一种简单的、体力驱动的阀门执行器。
其操作方式是通过手动操作来实现阀门的开闭控制。
手动执行器没有动力源，通常适用于一些较小的系统或安全控制方面的需求。
3. 阀门执行器的核心组件无论是什么类型的阀门执行器，其核心组件通常包括以下几个部分：电动机或气动装置、减速机构、连杆、阀杆和阀门本身。
3.1 电动机或气动装置电动执行器依靠电动机提供动力，气动执行器则需要气动装置作为动力源。
电动机通常采用交流电动机或直流电动机，其类型和功率取决于执行器的要求和应用场景。
气动装置则通常由空气压缩机、气动阀和气缸组成。
3.2 减速机构减速机构是将电动机或气动装置的旋转运动转化为阀门执行机构所需的直线运动的核心装置。
减速机构通常采用齿轮传动、蜗轮传动、滑移轮传动等形式，其目的是将动力传递到连杆上。
阀门电动执行器原理
阀门电动执行器原理
电动执行器是一种用来控制阀门开关的设备，其工作原理基于电动机的运动。
它将电动机的转动运动转换为直线运动，通过连杆机构将直线运动传递给阀门，从而实现阀门的开闭控制。
具体而言，电动执行器由电动机、减速器、连杆机构和控制电路组成。
电动机是驱动装置，它将电能转换为机械能，通过旋转输出轴带动减速器的运转。
减速器的作用是降低电动机输出的转速，并增加输出扭矩的大小。
连杆机构将旋转运动转换为直线运动。
它使用连杆和摇杆等零件，将电动机输出轴的旋转运动转化为阀门执行机构的线性运动。
通过设置不同的连杆长度或调整摇杆的位置，可以实现不同程度的阀门开闭。
控制电路是电动执行器的智能部分，它根据外部信号对电动机进行控制，实现阀门的自动化操作。
控制电路接收来自上游系统的开启或关闭信号，并将其转化为电动执行器的操作指令。
一般情况下，控制电路还会通过传感器对阀门的位置进行实时监测，以确保阀门的准确控制和安全运行。
综上所述，电动执行器的工作原理是通过电动机的旋转运动驱动连杆机构实现阀门的线性运动，从而控制阀门的开闭。
控制电路负责接收开启或关闭信号，并确保阀门的准确操作和安全工作。
阀门执行器简介
定期对阀门执行器进行全面检查，包括电气系统、控制系统等。
阀门执行器的定期保养
阀门执行器需要定期进行润滑，以减少磨损和保持其正常运转。
定期检查阀门执行器的密封件，如有需要应及时更换。
定期对阀门执行器进行清洗，以防止污垢和杂质的积累。
根据使用情况和制造商的推荐，阀门执行器需要定期进行维护和保养。
阀门执行器的故障排除与维修
阀门执行器是用于控制阀门动作的设备，通过接收控制信号，驱动阀门进行开启或关闭操作。
阀门执行器通常由电动、气动或液动等驱动方式，根据不同的应用场景选择合适的阀门执行器。
阀门执行器具有高精度、高可靠性、长寿命等特点，广泛应用于石油、化工、电力等领域。
随着工业自动化的发展，阀门执行器的智能化和远程控制技术也得到了广泛应用，提高了生产效率和安全性。
根据工艺要求和操作条件
考虑阀门执行器的性能参数
阀门执行器的配置要求
阀门执行器控制信号：配置与控制系统相匹配的控制信号
阀门执行器型号选择：根据工艺需求和阀门类型选择合适的执行器型号
阀门执行器附件配置：根据需要配置限位开关、阀门定位器等附件
阀门执行器电源要求：确保执行器供电稳定，符合设备要求
阀门执行器的安装与调试
石油和天然气工业：阀门执行器用于控制管道中流体（如油、气）的流动，实现自动化控制和安全保障。
化工行业：阀门执行器在化工生产过程中，用于调节各种化学物质的流量、压力和温度等参数，保证生产的稳定性和安全性。
电力工业：阀门执行器在发电厂中用于控制蒸汽、水和燃料的流量，确保锅炉和汽轮机的正常运行。
食品和饮料行业：阀门执行器用于包装和加工生产线中，控制液体、固体和气体的流动，提高生产效率和产品质量。
阀门执行器在建筑领域的应用

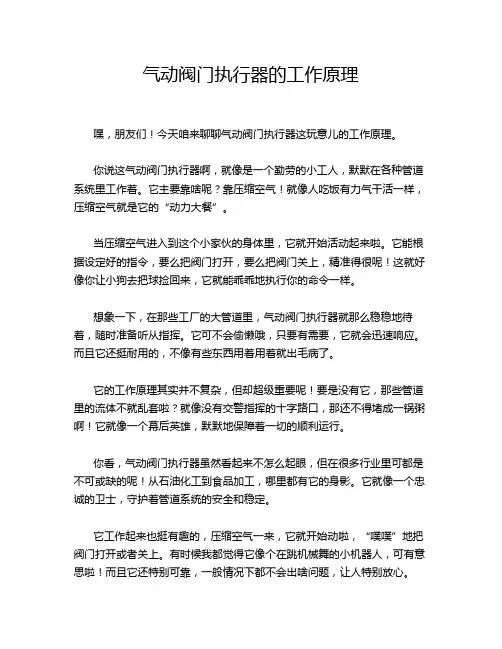

气动阀门执行器的工作原理
气动阀门执行器的工作原理嘿，朋友们！今天咱来聊聊气动阀门执行器这玩意儿的工作原理。
你说这气动阀门执行器啊，就像是一个勤劳的小工人，默默在各种管道系统里工作着。
它主要靠啥呢？靠压缩空气！就像人吃饭有力气干活一样，压缩空气就是它的“动力大餐”。
当压缩空气进入到这个小家伙的身体里，它就开始活动起来啦。
它能根据设定好的指令，要么把阀门打开，要么把阀门关上，精准得很呢！这就好像你让小狗去把球捡回来，它就能乖乖地执行你的命令一样。
想象一下，在那些工厂的大管道里，气动阀门执行器就那么稳稳地待着，随时准备听从指挥。
它可不会偷懒哦，只要有需要，它就会迅速响应。
而且它还挺耐用的，不像有些东西用着用着就出毛病了。
它的工作原理其实并不复杂，但却超级重要呢！要是没有它，那些管道里的流体不就乱套啦？就像没有交警指挥的十字路口，那还不得堵成一锅粥啊！它就像一个幕后英雄，默默地保障着一切的顺利运行。
你看，气动阀门执行器虽然看起来不怎么起眼，但在很多行业里可都是不可或缺的呢！从石油化工到食品加工，哪里都有它的身影。
它就像一个忠诚的卫士，守护着管道系统的安全和稳定。
它工作起来也挺有趣的，压缩空气一来，它就开始动啦，“噗噗”地把阀门打开或者关上。
有时候我都觉得它像个在跳机械舞的小机器人，可有意思啦！而且它还特别可靠，一般情况下都不会出啥问题，让人特别放心。
所以说啊，别小看了这小小的气动阀门执行器，它可是有着大作用呢！它就像我们生活中的那些平凡却又不可或缺的存在，虽然不引人注目，但却默默地为我们的生活和工作提供着保障。
大家说是不是很神奇呢？总之，气动阀门执行器就是这么一个厉害又有趣的东西，大家可一定要记住它哦！。
阀门电动执行器工作原理
阀门电动执行器工作原理
阀门电动执行器是一种用于控制阀门的电动装置，其工作原理是通过电动机驱动齿轮和传动装置，使输出轴转动，从而带动阀门开启或关闭。
具体工作原理如下：
1. 电动机驱动：阀门电动执行器内部安装了一个电动机，通常是直流电机或交流电机。
当电动机接通电源后，产生的电能将被转化为机械能。
2. 齿轮和传动装置：电动执行器中的齿轮和传动装置是用于将电动机产生的旋转力矩传递给阀门的关键部分。
齿轮的设计可以通过增大或减小齿轮的模数、齿数等参数来实现不同的转速和输出扭矩，以适应不同阀门的操作需求。
3. 输出轴转动：电动执行器的输出轴连接到阀门的传动装置上，通过输出轴的转动带动阀门开启或关闭。
当电动机启动时，旋转力矩通过齿轮和传动装置传递给输出轴，使得输出轴也开始旋转。
4. 控制信号：电动执行器通常有一个控制系统，用于接收外部信号，并控制电动执行器的工作状态。
可以通过各种传感器和控制器实现对电动执行器的控制，如开启、关闭或部分开启阀门等。
5. 急停功能：为了保证系统的安全，电动执行器通常安装有急停开关或其他应急停止装置。
当发生紧急情况时，可以通过操作急停开关迅速切断电源，停止输出轴的转动，以保护设备和
人员的安全。
总之，阀门电动执行器通过电动机的驱动，齿轮和传动装置的协同工作，实现对阀门的控制，以满足工业生产和各种领域中的流体控制需求。
多回转 Z45 阀门电动执行器
多回转 Z45 阀门电动执行器简介多回转 Z45 阀门电动执行器是一款高性价比的电动执行器，适用于各种要求精度和可靠性的阀门控制场合。
该执行器具有多回转功能，可根据需要旋转多圈，以实现更精确的阀门控制。
此外，该执行器体积小巧，重量轻，具有防水防尘等特点，适用于各种恶劣环境条件下的使用。
技术参数•工作电压：AC220V/50Hz•控制方式：电动•扭矩范围：10-1600 Nm•转速范围：0.3-38 rpm•信号输入类型：4-20mA/0-10V•电机功率：6W-400W•电机类型：中空杆式电机•过载保护：内置过载保护产品特点多回转功能多回转 Z45 阀门电动执行器采用多回转电机控制，可根据需要旋转多圈。
与传统的单回转方式相比，多回转技术能够实现更加精确的阀门控制，满足更高的精度要求。
轻便紧凑该执行器体积小巧，重量轻，便于安装和维护。
采用中空杆式电机，具有极佳的性能和可靠性。
防水防尘多回转 Z45 阀门电动执行器具有防水防尘等防护措施，适用于各种恶劣环境条件下的使用。
过载保护该执行器内置过载保护功能，能够在电机负载过大时自动停机，有效保护电机和系统设备。
应用场景多回转 Z45 阀门电动执行器广泛应用于各种要求精度和可靠性的阀门控制场合，如：•自来水厂、电厂、石油化工、钢铁冶金、气体储运等工业领域；•楼宇采暖、空调系统、地下采暖等民用领域；•船舶、海洋石油、海洋渔业等海洋领域。
安装与维护安装多回转 Z45 阀门电动执行器时，请务必仔细查看产品说明书及有关安装规范。
在使用过程中，应养成定期检查、保养和维护的好习惯，以确保执行器始终处于正常工作状态。
总结多回转 Z45 阀门电动执行器是一款功能强大、性价比高的电动执行器。
其特有的多回转功能，使得它能够实现更加精确的阀门控制，适用于各种要求高精度和可靠性的场合。
此外，该执行器还具有轻便紧凑、防水防尘等特点，适用于各种恶劣环境条件下的使用。
总的来说，多回转 Z45 阀门电动执行器是一款值得信赖的产品，值得广泛应用于各个领域。
阀门电动执行器简介
阀门电动执行器简介阀门电动执行器是一种将电动机与阀门连接起来，实现对阀门的自动控制的装置。
它通过控制电动机的转动来改变阀门的开启度，以实现对流体介质的控制。
阀门电动执行器广泛应用于石化、冶金、电力、煤气、水处理、空调、供热和环保等行业中。
一、阀门电动执行器的组成和原理：阀门电动执行器主要包括电动机、减速机、手动机构、限位器、开关量反馈器、电源控制箱等主要部分。
其工作原理是通过电动机驱动减速机转动，在减速机输出轴上连接一组蜗轮蜗杆机构，通过该机构将转矩放大到阀门传动轴上，从而改变阀门的开启度。
二、阀门电动执行器的特点：1.可靠性高：阀门电动执行器的控制精度高，反应速度快，能够准确控制阀门的开闭，且可自动返回到预设位置，保证系统的工作稳定性。
2.节能环保：阀门电动执行器与传统的气动执行器相比，耗电量更低，减少了能源的消耗，同时减少了由于空气泄漏而产生的环境污染。
3.自动化程度高：阀门电动执行器能够实现远程操作、集中控制和自动化控制，减少了人工操作的工作量，提高了生产效率。
4.适应性强：阀门电动执行器具有较大的扭矩输出范围和广泛的适应阀门类型，能够适用于各种介质（如液体、气体、蒸汽等）的流量控制。
5.维护成本低：阀门电动执行器具有结构简单、维护方便的特点，整机寿命长，维护成本低。
三、阀门电动执行器的应用领域：1.石化行业：阀门电动执行器广泛应用于石油、天然气等工艺管线中，用于控制流体的流量、压力和温度，以保证工艺系统的安全运行。
2.电力行业：阀门电动执行器在电厂中应用较多，用于调节锅炉、汽轮机、供水和排污系统中的阀门，保证电力设备的正常运行。
3.环保行业：阀门电动执行器用于水处理厂和污水处理厂中的阀门控制，能够精确控制流量和压力，达到环保要求。
4.燃气行业：阀门电动执行器用于天然气、液化石油气输送和储气设备中的阀门控制，能够实现自动化运行，保证燃气供应的安全和稳定。
5.HVAC行业：阀门电动执行器在暖通空调系统中广泛应用，能够精确控制水、蒸汽和空气等介质的流量和温度，保持舒适的室内环境。
气动阀门执行器原理
气动阀门执行器原理
气动阀门执行器是一种常用的工业执行器，主要用于控制阀门的开启和关闭。
它的工作原理可以简单概括为以下几个步骤：
1. 气源供给：气动阀门执行器需要通过气源来提供动力。
一般情况下，执行器会连接到气源系统中，通过管道输送气体至执行器。
2. 控制气压：执行器内部有一个气压控制系统，可以控制阀门的开启和关闭。
通过改变气源的压力，可以调节执行器的工作状态。
3. 活塞运动：执行器内部有一个活塞，通过气压的作用使活塞上下运动。
当气压作用在活塞的一侧时，活塞向另一侧移动，实现阀门的开启或关闭。
4. 连接阀门：执行器通过机械装置与阀门相连接，使得活塞的运动可以转化为阀门的运动。
当活塞向上移动时，阀门打开；当活塞向下移动时，阀门关闭。
5. 反馈信号：为了控制阀门的位置，执行器通常会配备反馈装置，用于监测阀门位置并向控制系统反馈信息。
通过反馈信号，控制系统可以实时监控和调节阀门的工作状态。
总结来说，气动阀门执行器通过气源供给、控制气压、活塞运动、连接阀门和反馈信号等步骤，实现对阀门的精确控制。
它在工业领域中被广泛应用，具有快速响应、可靠性高等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(每十米高度静压头增大
1bar ） +
加压膨胀水箱的压力 +
水泵工作点时的扬程 (是管路计算的总压降）
Page 9
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
1. 设计流量V100 下水泵扬程 2. 连接阀门水管管径 3. 阀体所需承担静压等级 PN 4. 两通还是三通阀 5. 介质温度 6. 螺纹连接（内螺纹/外螺纹）还是法兰连接 7. 工作电压AC 230 V 还是 AC 24 V 8. 是否需要弹簧复位
Page 4
2008-08-10
QiuGuang
Ta1
Ta2
Tw2
Tw1
Ta1
Ta2
Page 14
2008-08-10
QiuGuang
Tw 2
Tw 1
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
7.控制信号 开关, 3位浮点或模拟量
客戶或控制器供应商一般会通知有关控制 信号的制式。
Page 7
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
1. 阀体公称压力 PN
控制阀的标称压力应由设计院或工程公司指定。这是因为系统其
他部份（如水管，换热机盘管等）须要相同的标称压力。
6. 介质及介质温度°C
首先需要确定介质类型，例如：冷冻水、 冷却水、饱和蒸汽等等
介质温差及水流量是根据系统设计冷负
荷及热负荷计算得到。客户须提供有关 资料。
冷冻水系统一般供水温度为 7°C 回水温 度为 12°C
热水系统根据应用情况有所不同，一般 根据水管是否冷、热同管决定最高温度。 热水系统温差较大。
证Δpv100 大于阀门所控制环路中变流量部分的压力损失ΔpMV 如果不能得到根据水力计算所得到的阀门全开设计压差Δpv100 ，为了保证阀权度PV近 似等于0.5，可以假设Δpv100 = ΔpMV。
如果Δpv100 仍然不能得到，可以根据常见水力环路估算Δpv100 ，例如截流回路二通阀 假设Δpv100 为阀门所控制盘管压力损失，而盘管压力损失根据常见机组估算。
10. kvs
定义 ∆pV100
阀门压力损失 ΔpV100 的确定被认为是半艺术 半经验的过程
因此很多情况下很难知道 ΔpV100.
如果ΔpV100 未知，询问调节阀所在回路中变流 量部分的压力损失 Δ pMV.
在不知道任何参数的情况下，根据最常用水力 回路确定 ΔpV100
M
M
Page 19
2008-08-10
阀门执行器选型介绍
Version 1.0 Chinese / August 2009
For internal use only / © SiePmroetnecstAioGn 2n0o0ti8c.eA/llCroigphytrsigrhetsnerovteicde.
1. 本部分内容主要介绍开/关型阀门、 蝶阀和模拟量调节阀选型方法。
Page 5
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
模拟量控制阀门执行器选型概念
模拟量控制阀门执行器选型需要基于实际应 用情况
每一个阀门+执行器组合的选型都需要尽量实 现与其所控制的换热盘管最匹配。
Page 2
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
阀门执行器选型
模模拟拟量量 控控制制 阀阀门门执执行行器器
三种阀门执行器 开开-关-关 控控制制 阀阀门门执执行行器器
蝶蝶阀阀 用用于于切切断断
但设计院怎样设定标称压力 PN：
系统的静庒头 +
膨胀水箱提供的压力 +
水泵在全速时的扬程
Page 8
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
1. 阀体公称压力 PN 公称压力PN 的定义
• “关闭压差” 或Δps 最高可允许的压差，仍能保证阀门实 现安全关闭。该值完全是由驱动器所提供的力量所决定的。
Page 10
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
3.阀门线性或等百分比特性
2.动态阀门參数 ∆pv max ∆pmax 和 ∆ps 的定义
• Δpv max 表示阀己被设定在动态应用时的压差范围。由阀体 、阀座、阀芯、阀杆、密封函等为低噪声及长寿命所决定。
• 使用一个大推力的驱动器并不表示Δpv max 值可以增大,只会 使关断压力更大。
• Δpmax 表示阀配上驱动器动时动态应用时的范围。该范围永 不高于指定的阀体本身的Δpv max
8.工作电压 AC 230 V 或 AC 24 V
客戶或控制器供应商一般可以告知供电电 压。
AC 24 V 通常用在空调机组冷/热盘管结合 模拟量、2-位或3-位驱动器。
不需变压器便须使用AC 220 V 。AC 220 V 通常在使用溫控器控制风机盘管结合2位及3-位驱动器。
Page 16
2008-08-10
2. 详细介绍了模拟量调节阀选型参数的 确定并可以手动计算阀门口径，其中 幻灯片23可以作为习题检验
3. 简单介绍了西门子阀门选型工具，选 型尺和选型软件的应用
内容概览 开/关阀门选型 蝶阀选型 PN 等级 动态阀门参数 阀门调节特性 二通、三通阀 连接方式 介质与介质温度 控制信号与工作电压 断电复位与断电持位 流通能力 Easy VASP
4. 二通或三通阀
当指定水力回路时，客戶便可指定二通或三通阀。 如客戶并未決定有关回路，便用最通用系统作建议．
Page 12
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
5. 螺紋 (G/I) 或法兰(F)阀门
阀与驱动器组合可提供等百份比及／或线性特性。 西门子电磁及液压驱动器可现场选择特性曲线 基本上客戶应可以指定曲线特性。 不同的特性曲线为了配合换热盘管换热特性，实现理想控 制特性曲线 阀门特性存在最小不可调流量，由可调比定义
Page 11
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
通常，我们建议 使用一个Kvs较接近己计算的 值。 所有计算是使用设计流量及在设计流量通過时 的压降。
Page 21
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
定义阀门kVS 值的公式
阀门选型时需要考虑阀权度 dpmax 或者 dpS (关闭) > 设计工况下水泵扬程 V100
Page 6
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
选型所需的资料
1. 阀门标称压力 2. 动态阀门参数∆pvmax [kPa] 3. 阀门特性，线性或等百分比特性 4. 二通或三通阀 5. 连接方式，螺纹连接（G/I)或法兰连接 6. 介质类型及介质温度 7. 控制信号，开/关，3位（浮点），模拟量0…10V （4…20mA) 8. 工作电压，AC 220V或AC 24V 9. 断电复位或断电持位 10. 流量系数，流通能力kvs [m3/h]
大部份小阀门(小于 DN50) 使用螺纹连接. 大 阀门须要使用法兰连接，DN65及以上阀门不可 以使用螺纹连接
如客戶并未指定连接方法，从成本方面螺纹连 接相对较低。
危险介质、高温高压必须使用法兰连接。
Page 13
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
设计负荷 Q100 = 45 kW 设计温差 ∆T = 10K
V100 = Q100 / (1.163 * ∆T) = 3.9 m3/h
定义 ∆pV100,S = 20 kPa
kV =
V100 = 8.7 m3/h ∆p V100
kVS 系列 R5 / DIN 323
100
0.1 1 10 100 0.16 1.6 16 160 0.25 2.5 25 250 0.5 4 40 400 0.63 6.3 63 630
Page 3
2008-08-10
QiuGuang
Protection notice / Copyright notice RC CN / I BT / CPS / V&A
