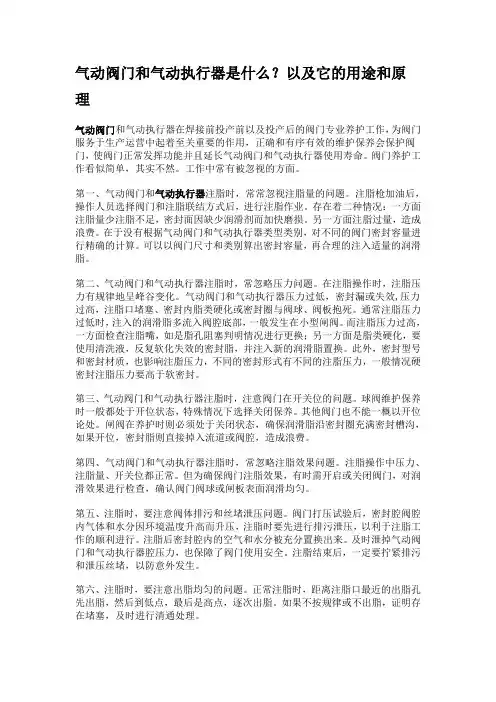

气动阀门执行器
气动三联件原理图
气动三联件原理图
气动三联件是一种常见的气动元件，它由三个部分组成，分别是气动执行器、
气动阀门和气动接头。在气动系统中，气动三联件扮演着非常重要的角色，它能够实现气动执行器的动作控制，并且在工业自动化领域得到了广泛的应用。
首先，我们来看一下气动三联件原理图中的气动执行器。气动执行器是气动系
统中的执行元件，它能够将气源的能量转化为机械能，驱动执行机构完成相应的动作。气动执行器通常由气缸和气动马达两种形式，其中气缸是最常见的一种。气缸内部通过气源的压力来推动活塞的运动，从而实现机械装置的运动控制。在气动三联件原理图中，气动执行器通常被标识为一个长方形的图标，表示其在气动系统中的位置和作用。
其次，气动三联件原理图中的气动阀门也是非常重要的一部分。气动阀门是用
来控制气源的通断和流量的元件，它能够实现对气动执行器的动作控制。在气动系统中，气动阀门有多种类型，包括二位二通阀、三位二通阀、三位三通阀等。这些不同类型的气动阀门可以实现不同的气路控制功能，满足气动系统在不同工况下的需求。在气动三联件原理图中，气动阀门通常被标识为一个带有箭头的方形图标，表示其在气动系统中的位置和作用。
最后，气动三联件原理图中的气动接头也是不可或缺的一部分。气动接头是用
来连接气源和气动执行器、气动阀门之间的元件，它能够实现气源的输送和分配。在气动系统中，气动接头有多种形式，包括快速接头、螺纹接头、插入接头等。这些不同形式的气动接头可以实现不同的连接方式，满足气动系统在不同场合下的需求。在气动三联件原理图中，气动接头通常被标识为一个带有圆形图标，表示其在气动系统中的位置和作用。
EB8.1SYD型德国EBRO气动执行器的工作原理
EB8.1SYD型德国EBRO气动执行器的工作原理
EB8.1SYD型德国EBRO气动执行器的工作原理：
当压缩空气从A管咀进入德国EBRO气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入德国EBRO气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时德国EBRO气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，德国EBRO气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)德国EBRO气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
德国EBRO气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。德国EBRO气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按控制器的控制信号,实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时,利用它可以直接操纵控制阀，以维持生产的正常进行。
德国EBRO气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。因此在德国EBRO气动执行器介绍时分为执行机构和调节阀两部分。德国EBRO气动执行器由执行机构和调节阀（调节机构）两个部分组成。根据控制信号的大小，产生相应的推力，推动调节阀动作。调节阀是德国EBRO气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。
气动阀门执行器的控制方式及工作原理
气动阀门执行器的控制方式及工作原理
气动执行器结构
在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
(一)基于单片机开发的智能显示仪控制
智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
阀门执行器简介
石油和天然气工业：阀门执行器用于控制管道中流体（如油、气）的流动，实现自动化控制和安全保障。
化工行业：阀门执行器在化工生产过程中，用于调节各种化学物质的流量、压力和温度等参数，保证生产的稳定性和安全性。
电力工业：阀门执行器在发电厂中用于控制蒸汽、水和燃料的流量，确保锅炉和汽轮机的正常运行。
食品和饮料行业：阀门执行器用于包装和加工生产线中，控制液体、固体和气体的流动，提高生产效率和产品质量。
阀门执行器简介
XX,a click to unlimited possibilities
YOUR LOGO
汇报时间：20X-XX-XX
汇报人：XX
目录
01
阀门执行器概述
02
阀门执行器应用
03
阀门执行器的选型与配置
04
阀门执行器的维护与保养
05
阀门执行器的发展趋势与未来展望
阀门执行器概述
01
阀门执行器定义
添加标题
添加标题
节能环保：未来阀门执行器将更加注重节能和环保，采用新型材料和节能技术，降低能耗和排放。
智能化：随着工业4.0的推进，阀门执行器将更加智能化，实现远程控制和自动调节。
高性能化：阀门执行器将不断提升性能，满足更高压力、更高效能的需求。
定制化：随着工业领域需求的多样化，阀门执行器将更加注重定制化，满足不同工况和工艺要求。
气动薄膜双作用执行器
气动薄膜双作用执行器
气动薄膜双作用执行器是一种常见的工业自动化设备，广泛应用于各
类工业控制系统中。它是通过气动信号来实现执行机构的动作，具有结构
简单、体积小、力矩大等特点，被广泛应用于各种工业生产过程中。下面
将详细介绍气动薄膜双作用执行器的工作原理、结构特点及其应用领域。一、工作原理
气动薄膜双作用执行器的工作原理很简单，它利用气动信号控制气动
阀门的开启和关闭，从而控制执行机构的动作。当接收到供气信号时，气
动薄膜双作用执行器的活塞会向一个方向移动，从而实现执行机构的一种
动作；当接收到放气信号时，活塞会向另一个方向移动，实现另一种动作。通过不同的气动信号组合，可以实现多种复杂的动作控制。
二、结构特点
1.薄膜：薄膜是整个执行器的核心部件，它是由高强度的弹性材料制成，具有良好的收缩性和耐腐蚀性。薄膜的收缩和放松决定了执行器的动作。
2.活塞：活塞是气动薄膜双作用执行器的运动部件，它通常是一个直
径较小的圆柱体，可以在执行机构中来回移动。活塞通过与薄膜相连，使
得薄膜的伸缩转化为活塞的运动。
3.后座弹簧：后座弹簧是为了确保执行器的可靠性而设置的，当薄膜
收缩时，后座弹簧会将活塞恢复到初始位置，从而保证下一次动作的准备。
三、应用领域
1.化工工业：在化工生产过程中，气动薄膜双作用执行器被广泛应用于各种阀门的控制，如调节阀、截止阀等。它可以实现对各种液体和气体的流量、压力和温度的控制。
2.食品工业：在食品加工中，气动薄膜双作用执行器常用于开关阀门和控制输送带等设备。由于其结构简单且易于维护，可以提高生产效率和产品质量。
气动阀门执行器的控制方式
气动阀门执行器的控制方式
由于现在的控制方式和手段越来越多,在实际工业生常和工业控制中,用来控制气动执行机构的方法也很多,常用的有以下几种;
一基于单片机开发的智能显示仪控制
智能显示仪是用来监测阀门工作状态,并控制阀门执行期工作的仪器,它通过两路位置传感器监视阀门的工作状态,判断阀门是处于开阀还是关阀状态,通过编程记录阀门开关的数字,并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点;通过这些输出信号,控制阀门的开关动作;根据系统的要求,可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分;
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分;
电源部分供给整个电路能量,包括模拟电路、数字电路和显示的能源供应;为了实现阀门开读的远程控制,需要将阀门的开度信息传送给其他的控制仪表,同时控制仪表能从远方制定阀门为某一开度,系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号;模拟量输入信号通过A /D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机,在单
片机中对它进行滤波处理后就可以输出了;阀门的开度信息通过D/A转换后
变成模拟信号输出,用来接显示仪显示阀门开度或连接其他的控制设备;在本设计系统中,所有的数字量数据均采用串行的输入输出方式,为了节省芯片资源和空间,输入的4～20mA的模拟量在转化为数字量时,采用已有的4
路DA芯片与单片机的系统资源相结合作8位的AD使用;
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出;
气动开关阀工作原理
气动开关阀工作原理
气动开关阀是一种常见的控制阀门，它的工作原理是通过气动信号控制阀门的开关。在工业生产中，气动开关阀被广泛应用于流体控制系统中，如水、气、油等介质的控制。
气动开关阀的主要组成部分包括阀体、阀门、气动执行器和控制系统。阀体是阀门的主要部分，它通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和耐高温性。阀门是阀体内的可动部分，它的开关状态由气动执行器控制。气动执行器是气动开关阀的核心部件，它通过气动信号控制阀门的开关，实现介质的流量控制。控制系统是气动开关阀的控制中心，它接收来自传感器的信号，通过控制气动执行器的工作状态，实现对阀门的精确控制。
气动开关阀的工作原理是基于气动执行器的工作原理。当气动执行器接收到气动信号时，它会将气动信号转化为机械运动，推动阀门的开关。当气动执行器接收到“开”信号时，它会将阀门推向开启状态，介质可以通过阀门流动；当气动执行器接收到“关”信号时，它会将阀门推向关闭状态，介质无法通过阀门流动。通过不同的气动信号，可以实现阀门的精确控制，满足不同的流量要求。
气动开关阀是一种重要的控制阀门，它的工作原理是基于气动执行器的工作原理，通过气动信号控制阀门的开关，实现介质的流量控制。在工业生产中，气动开关阀被广泛应用于流体控制系统中，具有重要的应用价值。
阀门气动执行器上的工作原理
阀门气动执行器上的工作原理
一、引言
气动执行器是工业自动化控制系统中常用的执行机构，广泛应用于各种管道、容器和设备上。气动执行器包括气缸、旋转执行器和阀门执行器等类型，其中阀门气动执行器是最为常见的一种。本文将详细介绍阀门气动执行器的工作原理。
二、阀门气动执行器的组成
阀门气动执行器主要由以下几个部分组成：
1. 气缸：负责将压缩空气转换为机械能，推动活塞实现开关阀门；
2. 阀体：安装在管道或设备上，通过旋转或升降来控制流体的通断；
3. 连杆：将气缸和阀体连接起来，传递力量；
4. 位置反馈装置：用于检测阀门的开闭状态，并将信号反馈给控制系统。
三、工作原理
1. 初始状态
当阀门处于关闭状态时，气缸处于伸出状态（即活塞向外伸出），此时连杆与阀体连接处于最低点，并且位置反馈装置也会相应地反馈信号。
2. 开启过程
当控制系统发出开启指令时，气源进入气缸的A腔，推动活塞向内缩进，连杆也随之向上移动。连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。当阀体旋转到一定角度时，流体开始通畅地流过管道或设备。
3. 关闭过程
当控制系统发出关闭指令时，气源进入气缸的B腔，推动活塞向外伸出，连杆也随之向下移动。连杆在移动的过程中，通过与阀体连接的轴承使阀体旋转。当阀体旋转到一定角度时，流体被完全切断。
4. 位置反馈
位置反馈装置会检测阀门的开闭状态，并将信号反馈给控制系统。控制系统可以根据反馈信号调整气源压力大小和方向来实现对阀门开闭状态的精确控制。
四、总结
以上就是阀门气动执行器的工作原理。通过控制气源压力和方向来驱动活塞实现开关阀门，并且通过位置反馈装置来检测阀门状态并进行精确控制。在实际应用中，需要根据具体的工艺要求和管道设备的特点来选择合适的阀门气动执行器，以达到最佳的控制效果。
气动调节阀原理
气动调节阀原理
气动调节阀是一种利用气动执行器控制阀门开启度的自动调节阀。其工作原理如下：
1. 弹簧平衡：气动调节阀的执行器内装有弹簧，通过调节弹簧的紧度来实现阀门的平衡状态。当输入的控制信号为0时，弹簧将阀门关闭，实现密封状态。
2. 控制信号：气动调节阀的执行器接收到来自控制系统的信号，通常是气压或电信号。当控制信号改变时，执行器内的气体将发生变化，从而改变阀门的开启度。
3. 阀门开启度调节：根据控制信号的变化，执行器内的气体将推动阀门的开闭。当控制信号增加时，执行器内的气压增加，阀门打开度逐渐增大；反之，当控制信号减小时，执行器内的气压减小，阀门打开度逐渐减小。
4. 反馈调节：气动调节阀通常配备有反馈装置，用于监测阀门的开启度，并将实际开启度反馈给控制系统。控制系统根据实际开启度进行调节，将控制信号精确地控制在期望的范围内，以实现阀门的精确调节。
综上所述，气动调节阀通过控制信号的变化和执行器内气体的压力变化，实现阀门的开启度精确调节。这种调节阀在工业自动化控制中广泛应用，具有调节精度高、响应速度快、可靠性高等优点。
气动阀门的安装与调试步骤
气动阀门的安装与调试步骤
气动阀门是一种利用气压力来控制介质流动的阀门，广泛应用于石油化工、冶金、电力、
制药等领域。在使用气动阀门之前，必须进行安装和调试工作，确保阀门正常运行。下面
将详细介绍气动阀门的安装与调试步骤。
一、安装步骤
1、选择合适位置：首先需要确定气动阀门的安装位置，确保阀门的开启和关闭不会受到
任何阻碍。同时要考虑到维修和更换零部件的方便性。
2、准备工具和材料：安装气动阀门所需要的工具和材料包括扳手、螺丝刀、螺栓、螺母等。
3、检查阀门：在安装之前，需要对气动阀门进行检查，确保阀门及其附件没有损坏或缺失。
4、安装气动执行器：将气动执行器安装在阀门上，并通过螺栓和螺母将其固定好。
5、连接管道：将气动阀门与管道连接起来，使用密封垫和螺栓将阀门与管道连接紧密，
使介质无法泄漏。
6、接通气源：连接气源管道，确保气动执行器能正常工作。在接通气源之前，需要注意
检查气源管道是否有漏气现象。
7、安装配套设备：根据需要安装配套的传感器、控制器等设备，确保阀门能够自动控制。
8、检查安装结果：在完成以上步骤之后，需要对阀门的安装进行检查，确保阀门和配套
设备已经正确安装并能正常工作。
二、调试步骤
1、检查阀门的运动是否畅顺：在接通气源之后，需要观察和检查气动阀门的运动是否畅顺，如果出现卡滞或不正常的情况，需要及时进行调整。
2、调整气源压力：根据阀门的使用要求，需要调整气源的压力，确保气源的压力能够满
足阀门的开启和关闭要求。
3、调整开启和关闭时间：通过调整气动执行器的控制装置，可以调整阀门的开启和关闭
时间，确保阀门能够按照要求进行控制。
气动阀门执行器的控制方式及工作原理
气动阀门执行器的控制方式及工作原理
气动执行器结构
在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
(一)基于单片机开发的智能显示仪控制
智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
气动比例调节阀工作原理
气动比例调节阀是一种利用气动执行器控制阀门开度的调节阀，其工作原理如下：
控制信号输入：控制信号通过控制器发送给气动执行器，根据控制信号的大小来调节气动执行器的工作状态。
气动执行器工作：气动执行器接收到控制信号后，根据信号的大小来调节执行器内部的气源压力，从而控制执行器的活塞或膜片的移动，使阀门的开度发生变化。
阀门开度调节：气动执行器的动作会带动阀门的开度发生变化，从而调节介质的流量和压力。
反馈信号：阀门的开度会产生相应的反馈信号，通过传感器发送给控制器，用于监测和调节阀门的开度。
通过以上工作原理，气动比例调节阀能够实现根据控制信号自动调节阀门的开度，从而实现对介质流量和压力的精确控制。
当控制信号输入到气动比例调节阀时，控制器会根据设定的目标数值来调节控制信号的大小。这个控制信号会传送给气动执行器，气动执行器根据控制信号的大小来调节内部的气源压力，从而控制执行器的活塞或膜片的移动。这个运动会改变阀门的开度，进而调节介质的流量和压力。
气动比例调节阀通常配备有反馈装置，用于监测阀门的实际开度，并将这些信息反馈给控制器。控制器会根据反馈信息进行调整，以确保阀门的开度与设定值保持一致。
整个过程实现了对介质流量和压力的精确控制，使得气动比例调节阀在工业自动化控制系统中得到广泛应用。其优点包括响应速度快、精度高、可靠性好等特点，适用于需要精确控制流体介质的工业场合。
气动阀门定位器工作原理
气动阀门定位器工作原理
气动阀门定位器是一种用于控制气动执行器的设备，它通常与气动执行器和阀门组合使用，用于精确控制阀门的开启和关闭。
气动阀门定位器的工作原理如下：
1. 气动源供气：气动阀门定位器通常通过气源供气，将气源接入定位器中。气源的压力会影响定位器的工作调整范围和灵敏度。
2. 压力传感器检测：定位器内部装有压力传感器，用于检测气源的压力情况。根据不同的压力信号，定位器可以判断阀门的当前位置以及需要调整的位置。
3. 控制气路调节：定位器通过气流调节控制阀门的位置。当阀门偏离目标位置时，定位器会根据压力信号判断调整方向，并通过控制气路调节气流的大小，以推动气动执行器将阀门推向目标位置。
4. 反馈信号传递：定位器会根据阀门当前位置和调整情况，发送反馈信号给控制系统。这些反馈信号可以用来监测阀门的状态，并进行相应的控制和调整。
通过不断调整气流的大小和方向，气动阀门定位器能够实现精确的阀门控制。它在工业生产和流程控制中广泛应用，帮助实现自动化和精确控制系统。
气动球阀工作原理图解
气动球阀工作原理图解
气动球阀是一种常用的控制阀门，它通过气动执行器来实现阀
门的开关控制。下面我们将通过图解的方式来详细介绍气动球阀的
工作原理。
首先，我们来看一下气动球阀的结构。气动球阀由阀体、阀盖、球体、阀杆、气动执行器等部件组成。阀体内部有一个球形阀芯，
当阀芯旋转时，可以实现阀门的开关控制。气动执行器则通过压缩
空气的力量来驱动阀杆的运动，从而实现对阀门的控制。
接下来，我们来看一下气动球阀的工作原理。当气动执行器接
收到控制信号后，会通过气源将压缩空气送入气动执行器内部。气
动执行器内部的活塞会受到气压的作用而运动，进而带动阀杆的运动。阀杆与球体连接，当阀杆运动时，球体也会跟随着旋转，从而
实现阀门的开关控制。
在气动球阀的工作过程中，气动执行器起到了至关重要的作用。它能够将外部的控制信号转化为气压力量，通过这种力量来驱动阀
门的运动。这种方式不仅能够实现远程控制，还能够实现快速的开
关动作，提高了阀门的控制效率。
此外，气动球阀还具有结构简单、维护方便、使用寿命长等优点。它适用于各种介质的控制，包括液体、气体等。在工业生产中，气动球阀被广泛应用于管道控制系统、化工设备、石油化工、电力、冶金等行业。
总的来说，气动球阀通过气动执行器的力量来实现阀门的开关
控制，具有结构简单、控制效率高、维护方便等优点。它在工业生
产中扮演着重要的角色，为各种介质的控制提供了便利和高效的解
决方案。
通过以上的图解和解释，相信大家对气动球阀的工作原理有了
更深入的了解。希望本文能够对大家有所帮助，谢谢阅读！
中停阀门执行器工作原理
中停阀门执行器工作原理
一、概述
阀门执行器是阀门的关键组成部分，用于控制阀门的开关动作。中停阀门执行器是国内知名品牌，广泛应用于石油、化工、水处理、天然气等领域。本篇文章将详细介绍中停阀门执行器的工作原理，包括其组成部分、驱动方式、动作过程和注意事项。
二、组成部分
中停阀门执行器主要由执行器本体、驱动机构和控制系统三部分组成。
1.执行器本体：执行器本体用于安装阀门和承受阀门重量，同时提供足够的强度和刚度。
2.驱动机构：驱动机构是执行器的核心部分，包括蜗轮蜗杆、齿轮、连杆等部件。驱动机构通过与执行器本体的连接，实现阀门的开关动作。
3.控制系统：控制系统用于控制执行器的动作，通常采用电动、气动或液动等方式。控制系统根据控制信号，驱动执行器内部的驱动机构，从而带动阀门执行器的动作。
三、驱动方式
中停阀门执行器的驱动方式主要有电动、气动和液动三种。
1.电动驱动：通过电力驱动电机，再通过减速机减速后带动齿轮机构运动，使阀门达到开关的目的。适用于环保、食品、医药等对环保和卫生有较高要求领域。
2.气动驱动：通过气泵将空气压缩，通过气管传到阀门执行器上，推动活塞运动，带动齿轮机构运动，使阀门达到开关的目的。适用于对反应速度灵敏度要求较高的场所。
3.液动驱动：通过管道内的液压油推动活塞运动，带动齿轮机构运动，使阀门达到开关的目的。适用于对开关速度有较高要求的场所。
四、动作过程
当控制系统发出控制信号时，中停阀门执行器将按照以下步骤进行动作：
1.控制系统接收到控制信号后，驱动电机开始转动。
2.电机通过减速机减速后，带动齿轮机构（蜗轮蜗杆或曲轴）旋转。
《气动执行器》课件
双座式
有两个阀芯和阀体的气动执行器， 通常用于控制双向流动的气体。
角式
阀体和阀芯之间的角度可调的气动 执行器，通常用于控制气体流向。
气动执行器的材料选择
01
02
03
铸铁或铸钢
用于制造阀体，具有较高 的机械强度和耐腐蚀性。
不锈钢
用于制造阀芯、弹簧和密 封圈，具有较好的耐腐蚀 性和抗磨损性。
橡胶和聚四氟乙烯
气动执行器的开启与关闭
压缩空气通过控制阀进入气动执行器 的气缸，推动活塞杆运动，实现执行 器的开启或关闭。
气动执行器的控制方式
手动控制
通过手动操作控制阀，实 现对气动执行器的开启和 关闭。
自动控制
通过控制系统中的传感器 和控制器，根据预设的程 序或信号，自动控制气动 执行器的动作。
远程控制
通过无线或有线的方式， 实现对气动执行器的远程 控制，方便对设备的监控 和管理。
密封件泄漏
无法调节和锁定
检查密封件是否老化或磨损；更换密封件 ；确保安装正确。
检查调节机构是否正常；排除调节机构的 故障；重新调整和锁定调节机构。
THANKS
感谢观看
气动执行器的组成与结构
气动执行器的组成部件
01
02
03
04
阀体
用于控制气体流动，通常由铸 铁或铸钢制成。
阀芯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动阀门执行器
由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
(一)利用PLC来控制的系统
PLC在控制系统中的使用越来越广泛，由于本方案是在OMRON的PLC上面作的开发，所以以OMRON的PLC来作介绍。
硬件组成：1台计算机，1套PLC(包括CPU，I/O模块，ID212，OC224，AD003模块)，2个继电器，2个电磁阀，1个气动阀门执行器。
其组成原理为：由PC机通过RS-232串口通讯连接OMRON的PLC，对PLC进行编程和监控。PLC的I/O模块分别接入输入、输出信号，其中输入模块连接到阀门上的两个位置传感器，通过PLC的输入模块ID211的指示灯亮的先后顺序来显示阀门的开关状态。输入模块接收两路阀门检测脉冲输入，即脉冲A和脉冲B。在运行状态下，脉冲A输入时指示灯A亮，脉冲B输入时指示灯B亮。输入顺序为AB，表示开阀。输入顺序为BA表示关阀。阀门检测脉冲A和B信号必须部分叠加，否则不能正常检测阀门开度。
通过PLC的输出模块OC225控制两个继电器，继电器具有两组常开常闭输出触点，1组为开阀输出触点，1组为关阀输出触点。开阀时，当阀门开度大于或等于所设阀门限位值时开阀输出触点动作，阀门开度小于所设阀门限位值时开阀输出触点动作，发明开度小于所设阀门限位值时开阀输出触点复位。关阀时，当阀门关到零位且21s内无脉冲输入时关阀输出触点动作；若21s内有脉冲输入，则延时21s关阀输出触点动作。通过继电器的吸合来控制两个电磁阀的开关，电磁阀打开后，便可以控制气动阀门执行器使得阀门做相应的开阀或关阀动作。同时接近传感器把阀门的开关情况再传送到PLC中，并同要求的阀门开度作比较，直到符合要求为止。
自动归零和自动调满：控制系统具有自动归零和自动调满功能，当阀门开度小于归零范围值或阀门开度距满量程小于满度调节范围值，且时间大于或等于所设值稳定时间值时，PLC自动控制阀门进行归零或自动调满。
在实验中，由阀门上的位置传感器计算阀门的开度。
当阀门先离开A传感器，后离开B传感器时，表示阀门在关阀。当阀门先离开B传感器，后离开A传感器时，表示阀门在开阀。传感器接收到的是一个脉冲信号，通过位置传感器的采集信号来记下阀门的开关状态。
利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。
在上位机中用编程软件CX-programmer编写梯形图，然后把梯形图下载到PLC中运行，在上位机的组态软件中进行控制和监控，阀门开关量的多少可由组态软件界面输入的圈数值确定。组态界面做好后，开阀、关阀、停止、总开关等控件的控制和动作可以直接在组态界面中很直观形象地进行操作。
气动阀门执行器工作原理
两位五通电磁阀通常和双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个和气源连接，两个和双作用气缸的外部气室的进出气口连接，两个和内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
(二)基于单片机开发的智能显示仪控制
智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开
阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路和阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量，包括模拟电路、数字电路和显示的能源供应。为了实现阀门开读的远程控制，需要将阀门的开度信息传送给其他的控制仪表，同时控制仪表能从远方制定阀门为某一开度，系统需要1路4～20mA的模拟量输入信号和1～2路4～20mA的模拟量输出信号。模拟量输入信号通过A/D转换变成和阀门开度相对应的数字信号后送给数字部分的单片机，在单片机中对它进行滤波处理后就可以输出了。阀门的开度信息通过D/A转换后变成模拟信号输出，用来接显示仪显示阀门开度或连接其他的控制设备。在本设计系统中，所有的数字量数据均采用串行的输入输出方式，为了节省芯片资源和空间，输入的4～20mA 的模拟量在转化为数字量时，采用已有的4路DA芯片和单片机的系统资源相结合作8位的AD使用。
2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
在设计方案中选用目前普遍使用的51系列单片机AT89C4051。AT89C4051是一款低电压、高性能的CMOS8位微控制器，它具有4K字节的可擦除、可重复编程的只读闪存。通过在单芯片内复合一个多功能的8位CPU闪存，在性能、指令设定和引脚上和80C51和80C52完全兼容。
考虑到在系统掉电或重新启动时，需要保持先前在仪表中设置的一些阀门参数，而单片机中的数据存储器不具备掉电存储功能，所以在片外扩展了一个具有掉电保存功能的芯片X5045。X5045是一种集看门狗、电源监控和串行EEPROM3种功能于一身的可编程电路，这种组合设
计可以减少电路对电路板空间的需求，X5045中的看门狗为系统提供了保护，当系统发送故障而超过设定时间时，电路中的看门狗将通过RESET 信号向CPU作反应。X5045提供了三个时间值供用户选择使用。卡珥斯斯文文泵阀它所具有的电压监控功能还可以保护系统免受低电压的影响，当电源电压降到允许范围以下时，系统将复位，直到电源电压返回到稳定值为止。X5045的存储器和CPU可通过串行通信方式接口。共4069位，可以按512×8个字节来放置数据。
X5045的管脚排列如图1所示，它共有8个引脚，各个引脚的功能如下：
CS：电路选择端，低电平有效；
SO：串行数据输出端；
SI：串行数据输入端；
SCK：串行时钟输出端；
WP：写保护输入端，低电平有效；
RESET：复位输出端；
Vcc：电源端；
Vss：接地端。
INA为输入信号，是由光电传感器采集到的阀门脉冲信号
(<10mA)。该信号经旁路电容滤波后送入光耦，转换成了输出的OUT电压信号送入单片机。输出的电压可直接进入单片机的I/O口。在控制中，要求A、B两路脉冲都接收到的时候，才认为是由信号输入，AB为正转，BA为反转。只有一路信号输入时不计数。
两路常开、常闭转换触点输出。用来连接电磁阀，通过控制电磁阀的吸合来控制气动执行机构作相应的开阀或关阀动作。
3、显示部分主要包括：单片机、4位LED显示、3只状态指示灯(自动、正转、反转)、3只按键(MODE/SET键、上键、下键)。
显示部分采用AT89C4051单片机，用来控制4位LED显示，且同
