作业指导书,双液注浆-双液注浆管

作业指导书,双液注浆-双液注浆管

作业指导书,双液注浆|双液注浆管双液注浆施工1.施工说明双液注浆法是以改进土壤为目的,1方面增加土质的强度,另外一方面又可以到达止水堵漏的效果。

2.技术特点1、双液注浆技术是采取潜孔钻钻至预定深度落后行双液注浆。

浆液有两种分别为水泥浆和稀释水玻璃液。

两种浆液通过端头的浆液混合器充分混合。

双液注浆时实行定向、定量、定压双液注浆,使土层的空隙或孔隙间充满浆液并固化,改变了岩土层的性状。

2、采取调理浆液配比和双液注浆压力的办法使双液注浆范围人为控制;凝结时间可调理,并以复合注入施工。

3、从钻孔至双液注浆终了,可连续作业。

3、注浆工艺方法及技术要求(1)工艺流程(2)施工方法①双液注浆孔间距:根据工程实际情况肯定孔间距为1m;②双液注浆管的设置:将双液注浆管设于预定深度注入清水并从浆液混合器端部流出;③双液注浆,将A液、B液通过钻机钻杆在1定压力下注入预定深度;④回抽双液注浆:施加压力双液注浆时,必须精心操作控制压力。

⑤双液注浆终了将双液注浆管冲洗干净全部收回,对双液注浆孔进行密封,恢复原状;⑥浆液强度、硬化时间、渗透性能可根据工程实际需要调剂。

⑦注浆施工示意图以下:⑧注浆平面位置见附图。

(3)技术参数1、浆液配合比:A液∶B液=1∶1,A液;注浆用的水泥采取P.042.5袋装水泥,水泥浆液水灰比为1:1;B液:选购市场上销售的符合国家质量要求的波美度为35°~40°的水玻璃。

对选购的水玻璃进行稀释直至符合要求的浓度备用;双液浆的粘度要求>35″,比重1.3~1.5。

2、双液浆凝结时间2~3分钟;3、本工程拟采取SKD100型电动潜孔钻机,钻杆转速为1~110r/min;4、注浆压力:0.5~1MPa;5、孔位布置:注浆孔位采取条形布置,间距1m;6、注浆深度:注浆至卵石与泥岩交界面以下1m位置;7、孔径为φ108mm,注浆钢管φ45mm或注浆塑料单向阀管和Y型接头;4、施工质量控制要点1、灌入封闭泥浆,封闭浆液粘度80″左右,同时应封堵地面裂缝,避免冒浆等;2、注浆进程中应尽量控制流量和压力,避免浆液流失;3、为改良浆液性能可在浆液拌制好时加入适当外加剂,加入约5%的膨润土可提高浆液的均匀性和稳定性,避免固体颗粒分离和沉淀;4、注浆钻孔采取潜孔钻机成孔,钻机应安装牢固,定位稳妥;5、钻机成孔插入注浆管后应封堵孔口及附近的地面裂缝以防冒浆;6、对不均匀沉降的加固注浆孔应布置在沉降量大的1侧;7、对控制管线沉降地段应在管线两侧按不同注浆深度进行注浆加固;8、配制浆液:开始注浆前,严格依照配方配料,浆液应充分搅拌均匀。

注浆工程作业指导书22

注浆工程作业指导书22

低、配浆简单、注浆操作工艺方便等优点。

化学材料属溶液型,主要有水玻璃类、丙烯酰胺类、聚氨酯类、丙烯酸盐类、木质素类、环氧树脂类等。

该类注浆材料具有粘度低、易于注入细小的裂隙或孔隙中、可注性强等优点,但由于成本高、对环境有污染、操作工艺较复杂,因此使用性受到一定的限制。

按注浆工艺要求分类可将注浆材料分为单液浆和双液浆两类。

单液浆主要有水泥浆、超细水泥浆、改性水玻璃浆、TGRM浆等,双液浆主要有水泥-水玻璃双液浆、超细水泥-水玻璃双液浆等。

按注浆使用范围分类可以分为普通浆液和特种浆液。

普通浆液主要有水泥浆、水泥-水玻璃双液浆等,特种浆液主要有超细水泥浆、超细水泥-水玻璃双液浆、TGRM浆等。

由于特种注浆材料价格较贵,从而使其使用范围受到限制。

目前,特种注浆材料主要使用于粉细砂层、高压富水地层的注浆加固和堵水工程中。

注浆材料有密度、PH值、粘度、凝胶时间、抗压强度、抗折强度、结石率、膨胀率、渗透性等多项性能指标参数,其中,渗透性、凝胶时间、抗压强度是三个最重要的性能指标。

地下工程注浆前,对注浆材料进行选择时,应对这三个性能指标进行必要的室内试验或现场试验进行确认,否则难以达到理想的注浆效果。

其次,粘度和结石率也是注浆材料的别两个重要性能指标。

2.1.2 注浆材料性能指标注浆材料有密度、PH值、粘度、凝胶时间、抗压强度、抗折强度、结石率、膨胀率、渗透性等多项性能指标参数,其中,渗透性、凝胶时间、抗压强度是三个最重要的性能指标。

地下工程注浆前,对注浆材料进行选择时,应对这三个性能指标进行必要的室内试验或现场试验进行确认,否则难以达到理想的注浆效果。

其次,粘度和结石率也是注浆材料的别两个重要性能指标。

2.1.3 注浆材料选用原则地下工程注浆施工时,注浆材料主要采用普通水泥单液浆(简称C浆)、普通水泥-水玻璃双液浆(简称C-S浆)、超细水泥单液浆(简称MC浆)、超细水泥-水玻璃双液浆(简称MC-S浆)、TGRM浆(简称T浆)、HSC浆。

26、注浆路基施工作业指导书

26、注浆路基施工作业指导书

注浆路基施工作业指导书1. 施工程序与工艺流程1.1施工程序岩溶注浆每一施工段或注浆路基纵向长度每50m为一个施工作业区,作业内容包括:导孔、钻孔、注浆,取芯孔的钻孔自检。

施工程序为:平整场地→按设计图进行路基注加固处理施工→加固处理质量检验→建设、施工、监理、设计进行现场签字确认→满足设计要求后进行换填或复合地基等填方基底加固工程施工→按图纸设计要求进行路堤分层填筑施工。

1.2施工流程2. 施工要求2.1施工准备(1)场地平整:施工场地预先平整,并沿钻孔位置开挖沟槽和集水坑。

(2)施工测量:按基准点、施工图标定孔位,并进行复测。

(3)机械设备:在注浆施工前,对钻机、注浆泵、搅拌机等机械进行检查、调试、维修,使其保持良好的状态。

(4)施工便道:根据施工总体安排及现场实际,作好施工便道的建设与维护,保证晴雨畅通,不影响施工。

(5)施工用电:根据实际情况采用自发电与接引地方电力线相结合的方式,保证施工用电的供应。

(6)施工用水:施工用水必须满足砼用水的要求,岩溶注浆施工用水量较大,必须保证供应,采用自打井、已有水井或临近河、渠为水源。

(7)施工排水:施工中产生的废水经沉淀、过滤,经检验达到排放标准后排入附近水沟。

(8)技术准备:取得详细的岩土工程勘察资料、注浆加固设计文件及图纸、施工现场平面图、控制桩点的测量资料;对水泥强度、安定性及其他必要的性能指标进行复试。

2.2钻孔施工工艺2.2.1定孔位根据设计要求标出注浆孔位置,并进行复测。

注浆孔采用正方形或梅花型布置,布孔形式见图2。

图2 孔位布置示意图2.2.2钻机与注浆设备就位(1)注浆孔位标定后,移动钻机至钻孔位置,完成钻机就位。

(2)钻机就位后,用倾斜尺、水平尺等工具调整钻机角度,安装牢固,定位稳妥。

(3)各类设备就近安装,注浆管线固定,不宜过长,一般为30~50m,以防压力损失。

2.2.3钻进将钻杆对准所标孔位,用φ108钻头开孔钻进,保证开孔直径≮110mm。

注浆作业指导书

注浆作业指导书

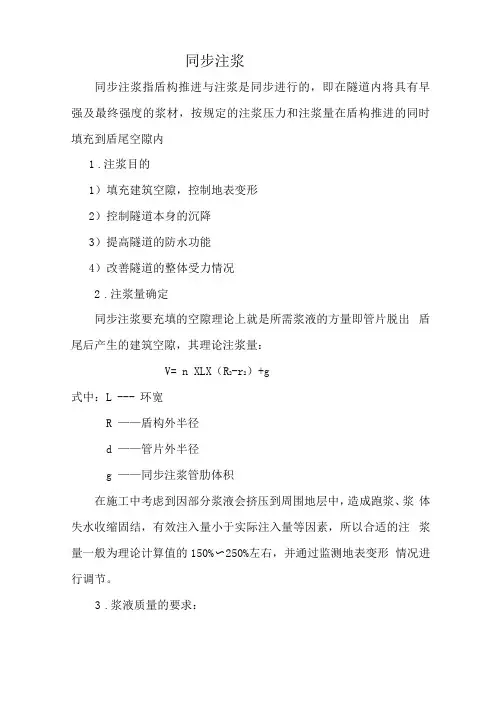

同步注浆同步注浆指盾构推进与注浆是同步进行的,即在隧道内将具有早强及最终强度的浆材,按规定的注浆压力和注浆量在盾构推进的同时填充到盾尾空隙内1.注浆目的1)填充建筑空隙,控制地表变形2)控制隧道本身的沉降3)提高隧道的防水功能4)改善隧道的整体受力情况2.注浆量确定同步注浆要充填的空隙理论上就是所需浆液的方量即管片脱出盾尾后产生的建筑空隙,其理论注浆量:V= n XLX(R2-r2)+g式中:L --- 环宽R ——盾构外半径d ——管片外半径g ——同步注浆管肋体积在施工中考虑到因部分浆液会挤压到周围地层中,造成跑浆、浆体失水收缩固结,有效注入量小于实际注入量等因素,所以合适的注浆量一般为理论计算值的150%〜250%左右,并通过监测地表变形情况进行调节。

3.浆液质量的要求:首先拌浆人员应检查拌浆材料的质量这是确保浆液质量的前提,没有好的材料质量就不会有好的浆液。

其次浆液在地面拌制必须做浆液试验,须对其稠度、流动性、和易性、析水性进行测试,测试合格后方可使用。

4.同步注浆对地表沉降的影响盾尾间隙如不及时注浆,间隙被周围土体填充,增大了地层损失,使地表沉降增大。

同步注浆对地面沉降的影响:地面隆起的高度为10mm,沉降值为30mmo5.同步注浆作用1)填充建筑空隙,控制地表变形2)控制隧道本身的沉降3)提高隧道的防水功能4)改善隧道的整体受力情况其他作用姿态纠偏:合理选用压浆点、注浆压力可有利于盾构推进的纠偏,例如若要使盾构向左纠,可选择左侧注浆,使管片外周单侧有压力,迫使衬砌向右移动,靠足右面盾尾部,左侧盾尾内衬砌与盾壳间隙加大,盾构向左纠偏富余量加大,以此调整盾构推进轴线,保证施工质量。

6.在拌浆时必须做到如下工作:6.1浆液稠度值控制在满足施工要求不到标准不准放料。

6.2每拌浆液拌制好后,必须测量其稠度,并做好记录。

7.同步注浆浆液配合比(施工前对浆液进行配比试验)惰性浆液:膨润土:粉煤灰:黄砂:水(1: 4: 6.8: 4.3)可硬性浆液:水泥:粉煤灰:黄砂:SY-1: ND-105:水(1: 9.2:2.1: 0.021: 0.008: 5.7)8.质量控制(1)注浆前必须做好充分的注浆准备,注浆一经开始应连续进行,力求避免中断。

隧道双液浆作业指导书[注浆规程]

隧道双液浆作业指导书[注浆规程]

关于隧道注浆作业指导书隧洞注浆应严格按照本作业指导书实施,在注浆过程中严格把关保证注浆质量,达到注浆效果。

一、注浆步骤:1.1 根据设计注浆孔的大小选择钻机,一般采用地质钻机或潜孔水平钻机,在钻孔时做好孔位地质素描,以便掌握注浆效果。

1.2 在安装注浆管时,应将管口处用胶泥庥丝缠绕,实孔注浆管的止浆和固定,方可进行注浆。

1.3 注浆压力应根据岩性、注浆目的、施工条件、涌水压力等因素应在现场试验确定,但注浆终压一般为1.5∽4Mpa。

1.4 注浆顺序要求是先注无水孔,再注水孔。

在无水地段可从拱脚处向上逐孔向上注浆,注浆的速度是从快到慢,并逐孔做好注浆记录。

1.5 浆液拌制(1)浆液配合比严格按工程师通知配合比配制;(2)原材料计量误差要控制在规范要求范围内;(3)投料顺序按水、水泥、砂依次进行;(4)搅拌时间控制在3分钟左右;单液水泥浆配制:先在搅拌机内放入定量清水进行搅拌(同时加入速凝剂),待全部溶解后放入水泥,继续搅拌3分钟即可。

双液水泥—水玻璃浆(C-S浆):C-S浆中水泥浆越浓,水泥浆与水玻璃浆比值越大,凝胶时间越短,一般在30秒到数分钟;另外可加入缓凝剂及速凝剂来调整凝胶时间,可调范围为十几秒到几十分钟(注浆步骤如图一)。

双液浆的配制:水泥浆的配制同上,水玻璃浆的配制要先在搅拌桶内加一定量的清水,再放入一定量的浓水玻璃,搅拌均匀即可。

两种浆液通过注浆机在混合器处混合后进入地层。

制浆注意事项:为保证浆液质量,配料时制浆材料计量准确,水泥、缓凝剂、速凝剂等固相材料可采用重量称量法,水、水玻璃采用体积称量法。

其中水、水泥、水玻璃称量误差不大于2%,外加剂称量误差不大于1%;严格按顺序加料,有外加剂的浆液中,外加剂未完全溶解,不得加入水泥。

搅拌时不得将绳头、纸片等杂物带入搅拌机内,搅拌后的浆液经筛网过滤后方可进入注浆机。

搅拌时间不得少于规定值,以免浆液搅拌不匀。

掺有缓凝剂的水泥浆在30分钟内用完图一注浆步骤1.6 注浆1.6.1 注浆准备工作:图3 孔口管注浆示意图若是分段前进式注浆,在该注浆段完成注浆后,扫孔钻进至下一段,然后注浆,如此往复,直到设计深度。

路基注浆作业指导书

路基注浆作业指导书

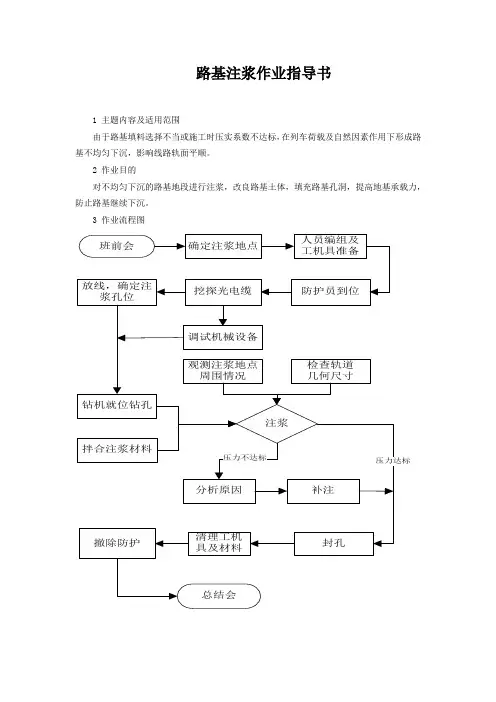

路基注浆作业指导书1 主题内容及适用范围由于路基填料选择不当或施工时压实系数不达标,在列车荷载及自然因素作用下形成路基不均匀下沉,影响线路轨面平顺。

2 作业目的对不均匀下沉的路基地段进行注浆,改良路基土体,填充路基孔洞,提高地基承载力,防止路基继续下沉。

3 作业流程图4 作业程序、项目、内容及相关标准4.1 作业条件4.1.1 注浆作业时,线路应限速45km/h运行。

4.1.2 作业时间建议为4月15日—10月15日(根据不同地区可适当调整),冬季禁止施工。

4.2 机具和材料4.2.1 机具。

注浆机、钻机、搅拌机、发电机、水泵、秤量设备、铁锹、镐、盒尺、线绳等。

4.2.2 材料。

水泥、水等。

4.3 作业程序及要领4.3.1 根据沉降观测的数据,确定注浆地点。

4.3.2 对注浆地点范围内的光电缆进行挖探。

4.3.3 测量放线,确定注浆孔位。

4.3.4 机械设备进行调试。

4.3.5 就位钻机,调整到合适的钻进角度,采用干钻法钻孔。

拌合注浆材料。

4.3.6 钻孔至设计深度后,开始注浆。

4.3.7 观测注浆地点周围是否有跑冒水泥浆的现象,如发现应及时封堵。

4.3.8 每小时应对线路的轨道几何尺寸检查一遍。

4.3.9 注浆结束后,用水泥砂浆或C15混凝土封孔。

清洗注浆泵、搅拌罐,移机至下一孔位继续施工。

重复以上程序,直至所有设计注浆孔施工完毕。

4.3.10 收拾工具,清理现场,整修路基边坡。

4.4 质量标准4.4.1 注浆范围。

4.4.1.1 过渡段注浆顺线路方向长度一般路堤地段按照桥台背向后顺延1.5倍垂直路基高度加3米。

如遇桥台离路堑、隧道口等特殊地段较近时,根据现场情况确定注浆范围。

4.4.1.2 普通路基段为下沉地段两侧各加3m。

4.4.2 注浆孔位。

4.4.2.1 垂直方向:采用多排孔(根据路基高度决定),第一注浆孔距路肩垂直距离1m,在同一位置钻孔注浆两次,第一次沿水平向下15°孔深8m钻孔注浆;第二次沿水平向下30°孔深9m钻孔注浆。

径向注浆施工作业指导书

径向注浆施工作业指导书

径向注浆作业指导书一、围岩径向注浆的作用及适用条件围岩径向注浆适用于较高水压、水量大、涌水量大于控制值、有自稳能力的地段,同时也适用于岩层破碎,开挖后支护有明显变形且不趋于稳定地段。

其作用是在一定范围内加固围岩,减小加固围岩体空隙率及渗透系数,控制围岩涌水量。

本管段围岩径向注浆设计加固范围为5m 或3m。

压注纯水泥浆液或多组合浆液,以起到加固的作用(详见后附图)。

XX隧道在岩体破碎、富水、斜井交叉口地段采取局部工后径向注浆加固措施。

二、施工工艺及方法(一)围岩径向注浆施工作业流程图(二)施工工艺及方法1、测量布孔根据设计的要求孔位在初期支护面上成环型布置,5m围岩径向注浆孔为39个,3m注浆孔为37个。

布孔时按照由高到低,先顶眼后帮眼,再到底板眼的原则进行。

为保证眼位的准确性,应对各眼分开标识,待一部份眼打好再标识另一部分眼。

孔位布设时严格按设计进行,其孔位偏差不大于±5cm。

注浆钻孔正面图2、钻孔(1)钻孔采用手风钻进行,其钻孔顺序为先顶眼后帮眼再底板眼或先无水孔后有水孔的顺序进行。

成孔后其孔径为52mm。

(2)工艺要求1)采用手风钻造孔时应严格按径向进行。

2)由于开挖面高度过大,因此,在钻凿上部眼时需搭设钻孔平台。

钻孔平台搭建时必须有足够的强度和刚度,并应满足承受机具、材料、人员荷载要求,连接牢固、稳定,防止施钻时产生不均匀的下沉、摆动、位移等影响钻孔的质量。

3)钻孔时经常性对钻进方向进行调整,发现有偏差时及时予以纠正,以满足成孔后垂直于岩面的要求。

4)在钻孔时,若出现卡钻、塌孔时应注浆后再钻,或采用砂浆进行封孔后,在偏离原孔位10cm左右处重新开孔。

3、清孔、孔口管安装钻孔完成后及时用高压风和高压水对成孔进行清扫,清除孔内石碴和灰土。

并根据设计的要求在孔口段安装1m长的Φ50mm,壁厚3.5mm的热轧无缝钢管。

孔口管安装采用人工进行,人工安装有困难时可辅以适当的锤击。

孔口管安装完成后再用M5砂浆对孔口管四周进行封闭,以确保注浆作业时不出现漏气现象。

(地铁)注浆作业指导书

(地铁)注浆作业指导书

注浆施工作业指导书中铁十三局南京地铁项目经理部二00一年八月注浆A、超前小导管注浆⑴施工准备③注浆设计参数a.注浆管沿开挖轮廓线布置,外插角5°~10°;b.注浆压力根据地层致密程度确定,一般为0.4~0.6Mpa;c.纵向首尾相邻两排小导管搭接的水平投影长度≮1.0m;d.注浆小导管环向间距通过试验确定。

无试验条件时,视地质条件按0.2~0.4m。

注浆试验主要是选定注浆压力、注浆半径和注浆量;e.注双液浆时,水泥浆水灰比为1.25:1~0.5:1,水玻璃模数以2.4~2.8为宜,水玻璃浓度使用范围为30~45的波美度,水泥与水玻璃浆体积比为1:1~1:0.3,初凝时间可通过配合比和掺入少量磷酸氢二钠来控制。

⑵超前小导管施工工艺见小导管注浆施工工艺图9-14。

图9-14 小导管注浆施工工艺施工操作要求及注意事项:①检查各种机具,进行试运转。

②按设计要求选择好耐侵蚀性注浆材料,浆液配合比需经试验确定,并报监理工程师审定。

③注浆前喷射砼封闭作业面,防止漏浆,喷层面厚度不宜小于50mm。

④准确测定孔位,按照设计的外插角采用钻机顶入,其顶入长度不小于管长的90%。

⑤注浆过程中根据地质情况等控制注浆压力,注浆压力一般为0.3-0.5MPa,注浆终压为注浆压力的2-3倍,并设专人做好记录,注浆达到需要的强度后方可进行开挖。

⑥注浆过程中严格控制注浆压力,不得使浆液逸出地面及超出有效注浆范围,注浆顺序由拱脚向拱部逐管注浆。

⑦注浆施工期间定期对地下水取样检查,如有污染采取相应措施。

B、回填注浆⑴回填注浆及布置①注浆孔布置于拱顶。

初支背后设注浆孔,孔距3~5m/个,布孔以避开环向施工缝为宜;②注浆管采用Φ42普通钢管,均采用预埋方式布置;③将注浆孔编号,先注奇数孔,后注偶数孔,这样可使各孔注浆达到互补作用,提高注浆效果。

⑵注浆工艺水泥、外加剂、水→泥浆搅拌机→过滤网→贮浆桶→注浆泵→二衬与初支间的空隙。

壁后注浆工艺作业指导书

壁后注浆工艺作业指导书

壁后注浆工艺作业指导书3.15.1 工艺概述一、定义1、同步注浆同步注浆与盾构掘进同时进行,通过同步注浆系统及盾尾的注浆管,在盾构向前推进管片背后空隙形成的同时进行。

同步注浆在管片背后空隙形成的极短的时间内将其充填密实,从而使周围岩体获得及时的支撑,可有效地防止岩体的坍陷,控制地表的沉降。

2、二次补强注浆- 275 -为提高背衬注浆层的防水性及密实度,必要时在同步注浆结束后进行补强注浆。

补强注 浆一般在管片与岩壁间的空隙充填密实性差,致使地表沉降得不到有效控制的情况下才实施。

二、总体施工方案 盾构掘进期间采用同步注浆方式用拌制好的水泥砂浆填充管片壁后,同时采用地表沉降监测进行信息反馈,结合洞内超声波或人工开孔等方法探测背衬后有无空洞的方法,综合判 断是否需要进行二次补强注浆;二次补强注浆根据水文地质情况,及同步注浆效果等现场实 际情况,有针对性的选择注浆材料,通过管片注浆孔(吊装孔)由外置注浆机注入管片壁后。

3.15.2 作业内容 材料准备→浆液拌制→浆液运输与贮存→浆液注入→注浆系统清洗 3.15.3 质量标准及验收方法根据999《地下铁道工程施工及验收(2003 版)中第8.7.4 条规定:注浆时 壁后空隙应全部填充密实,注浆量应控制在 130%~180%。

表 3.15.3-1 同步注浆基本性能参数表3.15.4 工艺流程及管理程序图一、施工流程图每一循环每一循环 图 3.15.4-1 同步注浆施工流程图 图 3.15.4-2 二次补强注浆施工流程图二、管理程序图下环注浆图3.15.4-3 注浆管理程序图3.15.5 主要工序步骤及质量控制说明一、同步注浆工序步骤1、材料准备(1)砂要求采用细度模量1.6~2.3 的细砂,不允许夹杂有5mm以上的豆石或杂物,需要时需对砂子进行过筛处理;(2)水泥、膨润土不能有结块现象。

2、浆液拌制(1)浆液配合比严格按工程师通知配合比配制;(2)原材料计量误差要控制在规范要求范围内;(3)投料顺序按水、水泥、砂依次进行;(4)搅拌时间控制在2分钟左右;(5)浆液配合比同步注浆与二次补强注浆配合比见下表:- 276 -表3.15.5-2 同步注浆浆液性质表C(Cement)――水泥,F(Flyash)――粉煤灰,S(Sand)――砂,B(Bentnint)――膨润土,W(Water)――水;外加剂为上海麦斯特公司提供的R H1100CA 引气剂(兼有缓凝作用)。

陶瓷卫浴注浆工作作业指导书

陶瓷卫浴注浆工作作业指导书

注浆工作作业指导书一.地摊1 注浆前,回一下浆道内余浆,防止泥浆过热或结块。

2 合模前,将模型的杂物或碱毛清楚干净。

3 依据不同品种,单双面吸浆。

室内的温度湿度及模型的新旧情况,确定擦模方法。

4模型擦好后紧固模型。

5对于漏浆的模型要事先堵好。

6 注浆吸浆过程中,憋口模型要在浆面上洒水,放浆时确保表面光滑平整,闭口模型要保持定时续浆。

7当坯体厚度达到要求放浆,放浆后及时关闭阀门,确保全车间回浆正常。

不可其内洒水。

8湿坯脱模后,用低压灯先检查胚体身有无开裂,成脏,变形等缺陷,发现缺陷及时修正。

9湿胚割口打孔前,先检查用具是否合格,保证割口平整,眼孔合格,对割口孔眼刷水,以防开裂。

10粘接的部位,要做到主体与配件软硬一致,采取麻面粘接的方法时,在麻面上刷一层原浆,在接上调好的粘接用泥。

11胚体粘好后,将泥刮掉及时修胚,打眼时,眼具要锋利,沾上水边转边打,打方眼时,必须把背面顶实。

用绒布把湿胚面擦一遍,将自己的工号注修日期,准确的打在指定部位。

12粘接后的泥胚必须放慢干燥,用塑料布盖好。

13修干胚时,必须用刮刀把对口缝凹凸的地方刮好,然后用纱布把产品部位满打一遍,并做到各眼孔无毛刺,产品外观该方的要方,该圆的要圆。

靠墙面要平直,用粗纱布将进水口,下水口,水箱上口个别品种底部打平。

14交坯前要进行抹煤油自检,做到手到,灯到,眼到。

使各部位缺陷及时解决后流入半检工序。

15换模型时,对新模型各部位要用筛子修一遍,使模型表面光滑平整,新模第一次吃浆时,模型里外必须清扫干净,放浆后废坯及时装车,不可落地。

16割口泥和其他泥块不能落地,放在固定地点,跑泥浆放在另一地点,扫地土放在固定地方。

17对于自己所用的工具,不可随意更换,坐便,蹲便等产品的圈眼要按要求的个数和角度去打。

18对于每天泥浆的工艺参数,做到心中有数,便于自己掌握同时积累经验19每天上班期间和班后,注意保持场地的经常清洁,下班后,将自己的工具收好。

一.立浇1合模前,必须认真清理磨具,不能留有干胚渣,石膏渣,滑石粉及其他杂物。

压密注浆作业指导书

压密注浆作业指导书

压密注浆作业指导书一、压密注浆的解释和作用1、解释:通过较高压力将液状的浆液注(压)入岩土层内部,以达到密实岩土层。

2、作用:密实、改良岩土层,止水,防坍等。

二、施工方法和步骤1、施工方法:通过压力注浆机把水泥浆或其混合浆液由钻孔(袖阀管、锌管)注入地层内部(空隙、间隙、裂隙或空洞等)。

2、施工步骤钻孔------下袖阀管(套壳料、袖阀管、封口)------下锌管(注浆头、管路连接)------浆液拌制(水泥、水、缓凝剂)------开注浆机------吸浆(混合)------按步距提管------结束、清洗三、注浆主要参数扩散方式:渗透~劈裂;浆液扩散半径:1~1.2m有效加固范围:1.5m(间隔加固);注浆油压力:2~3Mpa注浆速度:10~20L/min;凝结时间:60~120s浆液基准配比:A液:水/水泥=0.75~1.5:1 外加剂:缓凝剂/水泥:2~3%B液:水玻璃:35~40Be′单液浆为A液单液,双液浆为A液和B液的混合液,双液浆的配合比为A液:B液=1:1。

三、施工技术要求1、钻孔:要求保证钻孔的垂直度2、下袖阀管:下袖阀管包括下套壳料、下袖阀管并连接、钻孔封口等工作。

套壳料一定要按比例配制,并保证把孔内泥浆置换完方能下袖阀管;袖阀管的连接一定要保证质量,连接紧密、不得有断开现象;封口按设计进行封口料的制作,并保证封口的长度在1.5m以上。

3、下锌管:先检查注浆头的状况,如单向阀的状态是否良好;检查管路不能有堵塞现象,并保证各节管路的连接质量;如果袖阀管出现堵塞,应先进行洗管,尽量使锌管下放至孔底。

4、浆液制作:按设计和现场值班工程师提供的配合比拌制好浆液,浆液的比重符合要求,添加剂的按试验人员确定的参量进行添加,经保证水泥浆液的配制质量。

5、开注浆机:在一切工作都做好后方可开注浆机进行注浆,注浆过程中主要通过听声音、看压力、看注浆量来判断注浆的实施效果;听声音是否有异常,看压力是否过高,看注浆量是否达到设计的注入量;这个过程主要靠注浆司机来控制,另外注浆司机还要做好注浆记录,并保证记录的真实性。

注浆指导书

注浆指导书

中铁十四局集团重庆渝遂高速公路富水段施工(帷幕注浆)技术指导书一、超前深孔围幕注浆超前小导管注浆,对围岩加固的范围和加大处理的程度是有限的,作为软弱破碎围岩隧道施工的一项主要辅助措施,它占用时间和循环次数较多。

因此,在不便采取其它施工方法(如盾构法)时,深孔预注浆加固围岩就较好地解决了这些问题。

注浆后即可形成较大范围的筒状封闭加固区,称为围幕注浆。

1、注浆机理及适用条件注浆机理可分为两种:一种是对于破碎岩层、砂卵石层、中、细、粉砂层等有一定渗透性的地层,采有中低压力将浆液压注到地层中的空穴、裂缝、孔隙里、凝固后将岩土或土颗粒胶结为整体,称为“渗透注浆”。

另一种是对于颗粒更细的粘土质不透水(浆)地层,采用高压浆液强行挤压孔周,使粘土层劈裂成缝并充塞凝结于其中,从而对粘土层起到了挤压加固和增加高强夹层加固作用,称为“劈裂注浆”。

关于挤压加固即压密作用,在土力学与基础工程中多有叙述;在软弱粘土层中增加的高强夹层,将粘土分隔包围,使其整体性和强度大大提高。

这也相当于在软弱土体中加筋加骨。

因此原则上讲,深孔预注浆可适用于所有软弱破碎围岩的加固。

①、采用水泥浆液时,水灰比可采用0.8:1~2:1,需缩短凝结时间,则可加入氯盐,三乙醇胺速凝剂。

②、采用水泥----水玻璃浆液时,水泥浆的水灰比可采用0.8:1~1.5:1;水玻璃浓度为25º~40ºBe,水泥浆与水玻璃的体积比宜为1:1~1:0.3。

4、钻孔布臵及注浆压力注浆钻孔方式形同管棚超前注浆。

钻孔间距要视地层条件、注浆压力、及钻孔能力等来确定。

一般,渗透性强的地层,可以采用较低的注浆压力和较大的钻孔间距,钻孔量也少,但平均单孔注浆量大。

实际工程中应计算出每孔注浆量,单孔平均注浆量可采用下式计算:q = Q /m式中:m——钻孔数量q——单孔平均注浆量注浆压力应根据地层条件、机械能力等因素在现场试验确定。

5、施工要点(1)、注浆管一般采用还孔眼的焊接钢管或无缝钢管。

地表注浆作业指导书

地表注浆作业指导书

GZH-12标地表注浆作业指导书编制:审核:审批:莞惠城际GZH-12标项目经理部发布日期:年月日实施日期:年月日地表注浆作业指导书1、适用条件、范围隧道下穿多栋房屋、地下管线密集。

房屋基础多为天然基础、人工挖孔桩,结构为框架结构。

2、施工工艺2.1施工方法1、成孔成孔采用XY-100钻机钻孔,成孔直径为110mm。

(1)根据图纸测量放线定出孔位。

(2)钻机就位后,应准确调整钻杆方向,用罗盘、水平尺和辅助线检测立轴方向和倾斜角度,同时,在钻孔钻进过程中对钻孔方向或垂直度进行检查,发现偏差,及时纠正。

(3)为保证钻孔方向,钻头前端采用导向管导向。

(4)钻孔时采用比重为1.2~1.3(水:膨润土=1:0.36)的护壁泥浆。

2、安装袖阀管、灌注套壳料(1)钻孔至设计深度后并采用清水洗孔后,立即将套壳料通过钻杆泵送至孔底,自下而上灌注套壳料至孔口溢出符合浓度要求的原浆液为止。

(2)依次下入按注浆段配备的袖阀花管,下管时及时向管内加入清水,克服孔内浮力,顺畅下入至孔底。

(3)套壳料采用粘土和水泥配制,配比范围为水泥:粘土:水=1:1.5:1.88,浆液比重约为1.5,漏斗粘度24-26s;实际施工时应通过多组室内及现场试验,选取最佳配比。

根据工程中的要求,套壳料凝固时间和强度增长速率应控制在1天左右可灌浆。

(4)袖阀外花管采用φ50的聚氯乙烯塑料管,在管子注浆段上每隔30cm钻一排(3-4个)孔眼,孔眼直径6mm。

针对每排孔眼,在管子外面套上一段长10cm 厚1-2mm紧贴的橡皮箍并加以固定,3、待凝要待孔口段止浆料凝固后才能灌浆。

待凝时间控制在1天左右。

4、开环灌浆开环:灌浆的前期阶段,使用稀浆(或清水)加压开环。

在加压过程中,一旦出现压力突降,进浆量剧增,表示已经“开环”。

开环后即按设计配比开始正式注浆。

(1)灌浆:采用双栓塞心管进行灌浆。

根据各组注浆参数表要求,从孔底自下而上进行注浆,每数排孔眼作为一个灌浆段,其段长为100cm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三工区管段内一号隧道出口段穿越F12、F13两条断层,二号隧道进口段穿越F1、F2两条断层,九峰河导流洞处于大瑶山一号隧道断层破碎带中,断层地段具有破碎、浅埋、富水等特点,预计极易发生突水、坍塌等灾害,横洞基本为Ⅲ级围岩,地层岩性较好。
一号隧道出口洞口段40m为偏压段,距隧道出口560m处为20m长的浅埋段明洞;距隧道出口734m、650m、540m三段为浅埋偏压段,基本有部分洞身外露,长度分别为19m、11m、20m。浅埋或明洞地段均采用盖挖暗挖法施工。二号隧道进口端(明洞6m、暗洞9m地段)为偏压地段,偏压较严重,设计采用基础增设挖孔桩及承台形式增强地基承载力。二号隧道存在高温、高地应力不良地质段。
b、中空注浆锚杆施工技术措施:
(1) 开挖后,立即检查围岩面和进行初喷砼,及时施作中空注浆系统锚杆。
(2) 锚杆原材料规格、长度、直径符合设计要求,锚杆杆体不能有油污或其它不符合规范要求的缺陷。锚杆孔位、孔深及布置形式符合设计要求,注浆用浆液通过试验确定,其凝结锚固强度不低于设计值。
(3) 锚杆钻孔严格按设计要求定出孔口位置,孔位偏差不大于20mm;钻孔保持圆顺而平直,孔口岩面平整,钻孔与岩面垂直;钻孔深度及直径与杆体相匹配。
(4)锚杆杆体插入锚杆孔时,保持位置居中,锚杆垫板与孔口砼密贴(当垫板与岩面偏角大于16°时采用速凝砂浆调平);随时检查锚杆头的变形情况。
c、中空注浆锚杆施工工艺见下图2“中空注浆锚杆施工工艺框图”。
不合格
合格
合格
24小时后
注:严格控制浆液配合比,保证注浆质量,锚杆孔尽可能做到
与岩体较大节理面垂直。注浆到排气孔有浆液流出时,稳压注浆
地下水主要以基岩裂隙水为主,划分为碎屑基岩裂隙水和浅变质岩基裂隙水两种。地下水、地表水一般对砼无腐蚀性。
四、施工方法
㈠、超前小导管及中空锚杆注浆
一般地段采用R25中空注浆锚杆(L=2.5m\3.0m\3.5m\4.0m四种长度)注浆,超前支护采用超前小导管注浆,中空注浆锚杆在初喷面上施钻安装注浆,超前小导管在架立拱架后施钻安装(尾部与拱架焊接)注浆。
(3) 将锚杆慢慢插入距孔底3~5cm位置。杆体插入后,及时将孔口用水泥沙浆或其它堵塞物堵塞严密,并设置排气孔。
(4) 锚杆注浆:注浆压力调整在0.4~0.8Mpa,使浆液慢慢注入,当排气孔有浆液流出时,关闭排气孔,稳压注入3~5分钟后停止注浆。
⑸ 承压垫板及螺帽安装,注浆完毕止浆后在锚杆尾部加上垫板、螺帽,不紧固。注浆24小时后,对螺帽进行紧固,紧固力在10KN/m2—20KN/m2为佳。
二、编制依据
1、铁道部部颁标准TB10003《铁路隧道设计规范》;
2、铁道部部颁标准TB10204-2002《铁路隧道施工规范》(2002-07-01实施);
3、铁道部颁布的高速铁路暂时规定;
4、设计图纸、施工组织设计、现场实际施工情况。
三、工程地质简况
地层岩性:震旦系上统(Z2-3)地层,为深灰色、灰色、及灰绿色中细粒浅变质石英砂岩、砂质板岩及板岩互层;地层岩性:寒武系下统(∈1)地层,为浅变质长石石英砂岩、砂质板岩、浅变质粉砂岩夹泥质板岩(板岩);泥盆系中下统桂头群(D),为砂砾岩、石英砂岩、砂岩、细砂岩、粉砂岩夹页岩。管尾端外露与钢拱焊接在一起。
⑹ 小导管注浆:注浆:采用UB3C(3m3/h、工作压力2MPa)型注浆泵进行注浆,注浆压力为0.4~0.8Mpa左右,注浆结束后,封堵管口,以防浆液倒流管外。
⑺ 小导管注浆工艺详见图1“小导管注浆施工工艺流程图”。
3~5分钟既可停止注浆。当杆体与岩面夹角小于85°时采用速凝
砂浆将孔口找平,确保垫板受力均匀。
图2中空注浆锚杆施工工艺框图
B、砂浆锚杆
锚杆孔采用风动式凿岩机钻孔,钻孔方向尽可能与岩层主要结构面垂直,钻孔孔径应大于杆体直径15mm,锚杆孔深允许偏差为±50mm,锚杆口间距允许偏差为±15mm。
砂浆质量配合比控制在1(水泥):1~1.5(砂):0.45~0.5(水)之间,砂的粒径不宜大于3mm。砂浆应拌和均匀,随拌随用,一次拌和的砂浆应在初凝前用完。注浆开始或中途暂停超过30min时,应用水润滑灌浆罐及其管路;注浆孔口压力不得大于0.4MPa;注浆管应插至距孔底5~10cm处,随水泥砂浆的注入缓慢匀速拔出,随即迅速将杆体插入,锚杆杆体插入孔内的长度不得短于设计长度的95%,若孔口无砂浆流出,应将杆体拔出重新注浆。如遇孔内流水,应在附近另行钻孔后再安设锚杆,亦可采用速凝早强药包锚杆或采用锚管锚杆向围岩压浆止水。施工见图3“砂浆锚杆施工工艺框图”。
1、超前小导管注浆施工方法
隧道拱部、边墙、底部设计设置超前小导管,小导管外插角5°~15°,方向与线路中线平行。
⑴ 喷砼封闭岩面。
⑵ 测量放样:按设计位置、尺寸及数量,在掌子面上准确画出本循环需施设的小导管孔位。
⑶ 钻孔:采用风钻钻孔。
⑷ 钢管加工及施工:将前端加工成尖锥状,除尾部1.0m不钻孔,导管尾部采用φ6钢筋箍紧,管壁四周钻压浆孔。孔径为10mm,间距15cm,梅花型布置。
注:浆液配比严格按配合比施工,补孔深度不低于原孔深。
图1 小导管注浆施工工艺流程图
2、锚杆施工方法
A、中空注浆锚杆
a、工艺流程:①造孔→②清孔→③插入插杆→④安设止浆塞、排气管→⑤配制浆液→⑥注浆→⑦承压垫板及螺帽紧固。
(1) 定位:开挖断面检查合格后,按设计要求在岩面上画出本次锚杆孔位。
(2) 钻孔:采用人工手持风钻造孔,钻孔技术要求:孔径ф38~42mm;开口偏差小于5cm;方向偏差小于2%;孔深比锚杆插入部分长3~5cm。钻孔方向尽可能与岩层层面垂直。
新建铁路武汉广州客运专线重点隧道工程SDⅡ标三工区
注浆作业指导书
编制:
审核:
批准:
中铁隧道集团有限公司武广客运专线SDⅡ标项目经理部三工区
二OO五年七月十六日
一、编制说明
为了使三工区大瑶山一号、二号隧道及九峰河导流洞、横洞工程的注浆工作能够顺利有序的开展,确保注浆及其质量符合设计要求,保障注浆工作的按步有序进行,特编制注浆作业指导书,以规范注浆作业人员行为,指导注浆作业。
相关文档
最新文档
