综合布线施工工艺及质量验收标准
1、适用范围本标准适用于智能建筑工程中综合布线工程。
2、材料要求2.1 综合布线材料包括各类双绞线、同轴电缆、光纤、管路及相关的跳线等硬件设备。
2.2 工程所用缆线、管路等必须符合设计要求或合同规定。
2.3 各种型材、管材与铁件表面应光滑、平整，不得变形。
2.4 按照有无屏蔽层，双绞线分为屏蔽对绞线电缆（FTP）和非屏蔽对绞线电缆（UTP），按照铜线对数多少分大对数对绞电缆（常为25对或以上）和一般对绞线电缆（为4对8芯）。
2.5 对绞铜线的直径一般约为0.1-1mm，绞距为3.81-14cm，相邻对绞线扭绞长度约为1.27cm。
2.6 非屏蔽5类4对对绞电缆电气特性2.7 综合布线系统适用光缆2.8 对测试工具的测试精度、测试速度、故障诊断能力、测试类型、最大步长等指标要满足系统测试要求。
测试仪精度最低性能要求2.9 综合布线与其他干扰源的间距3、主要工具3.1 卡刀、网络测试仪、网线钳、光纤熔接机、光纤研磨机、纵向光纤剥离钳、光纤连接器压接钳、光纤划笔、切割机、锤子、螺丝刀、高登等4、 作业条件4.1 土建工程全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固、强度合格。
4.2 机房、弱电竖井的施工已结束。
5、 操作工艺 工艺流程5.1 综合布线安装要求5.1.1桥架和槽道、管道安装要求5.1.1.1桥架和线槽的安装位置应符合施工图的规定，水平桥架和槽道的左右偏差不应超过50mm 。
5.1.1.2水平桥架及线槽水平度每米偏差不应超过2mm。
5.1.1.3垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm 。
5.1.1.4 线槽节与节间用接头连接，螺丝应拧紧。
两线槽拼接处水平度偏差不应超过2mm 。
5.1.1.5 当直线段桥架超过30m 或跨越建筑物时，应有伸缩缝。
其连接宜采用伸缩连接板。
5.1.1.6 线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大值。
5.1.1.7 线槽盖板应紧固。
综合布线系统工程安装工艺要求和验收标准

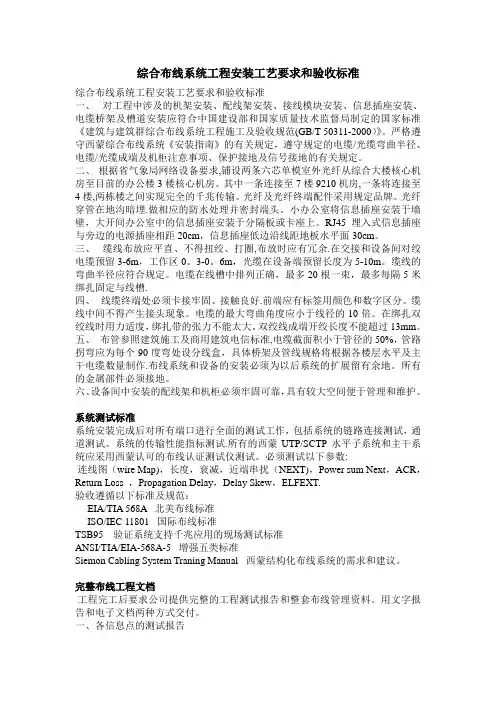

综合布线系统工程安装工艺要求和验收标准综合布线系统工程安装工艺要求和验收标准一、对工程中涉及的机架安装、配线架安装、接线模块安装、信息插座安装、电缆桥架及槽道安装应符合中国建设部和国家质量技术监督局制定的国家标准《建筑与建筑群综合布线系统工程施工及验收规范(GB/T 50311-2000）》。
严格遵守西蒙综合布线系统《安装指南》的有关规定，遵守规定的电缆/光缆弯曲半径、电缆/光缆成端及机柜注意事项、保护接地及信号接地的有关规定。
二、根据省气象局网络设备要求,铺设两条六芯单模室外光纤从综合大楼核心机房至目前的办公楼3楼核心机房。
其中一条连接至7楼9210机房,一条将连接至4楼,两栋楼之间实现完全的千兆传输。
光纤及光纤终端配件采用规定品牌。
光纤穿管在地沟暗埋.做相应的防水处理并密封端头。
小办公室将信息插座安装于墙壁，大开间办公室中的信息插座安装于分隔板或卡座上。
RJ45埋入式信息插座与旁边的电源插座相距20cm，信息插座低边沿线距地板水平面30cm。
三、缆线布放应平直、不得扭绞、打圈,布放时应有冗余.在交接和设备间对绞电缆预留3-6m，工作区0。
3-0。
6m，光缆在设备端预留长度为5-10m。
缆线的弯曲半径应符合规定。
电缆在线槽中排列正确，最多20根一束，最多每隔5米绑扎固定与线槽.四、线缆终端处必须卡接牢固、接触良好.前端应有标签用颜色和数字区分。
缆线中间不得产生接头现象。
电缆的最大弯曲角度应小于线径的10倍。
在绑扎双绞线时用力适度，绑扎带的张力不能太大。
双绞线成端开绞长度不能超过13mm。
五、布管参照建筑施工及商用建筑电信标准,电缆截面积小于管径的50%，管路拐弯应为每个90度弯处设分线盒，具体桥架及管线规格将根据各楼层水平及主干电缆数量制作.布线系统和设备的安装必须为以后系统的扩展留有余地。
所有的金属部件必须接地。
六、设备间中安装的配线架和机柜必须牢固可靠，具有较大空间便于管理和维护。
系统测试标准系统安装完成后对所有端口进行全面的测试工作，包括系统的链路连接测试，通道测试。
综合布线工程验收规范
综合布线工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低予本规范规定。
1•0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0.6综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。
2环境检查2.0.1工作区、电信间、设备间的检查应包括下列内容：1工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4电信间、设备间应提供220V带保护接地的单相电源插座。
5电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
2.0.2建筑物进线间及入口设施的检查应包括下列内容：1引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
2引入缆线采用的敷设方法应符合设计要求。
3管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
4进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。
2.0.3有关设施的安装方式应符合设计文件规定的抗震要求。
3器材及测试仪表工具检查3.0.1器材检验应符合下列要求：1工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
布线系统产品的检验和质量要求

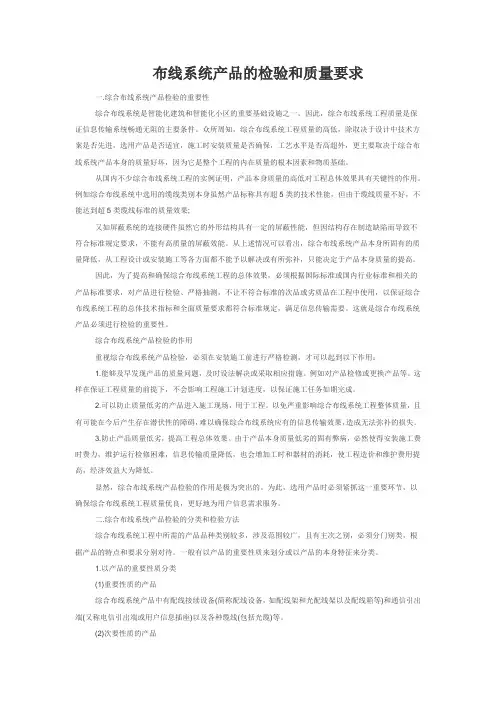

布线系统产品的检验和质量要求一.综合布线系统产品检验的重要性综合布线系统是智能化建筑和智能化小区的重要基础设施之一。
因此，综合布线系统工程质量是保证信息传输系统畅通无阻的主要条件。
众所周知，综合布线系统工程质量的高低，除取决于设计中技术方案是否先进，选用产品是否适宜，施工时安装质量是否确保，工艺水平是否高超外，更主要取决于综合布线系统产品本身的质量好坏，因为它是整个工程的内在质量的根本因素和物质基础。
从国内不少综合布线系统工程的实例证明，产品本身质量的高低对工程总体效果具有关键性的作用。
例如综合布线系统中选用的缆线类别本身虽然产品标称具有超5类的技术性能，但由于缆线质量不好，不能达到超5类缆线标准的质量效果;又如屏蔽系统的连接硬件虽然它的外形结构具有一定的屏蔽性能，但因结构存在制造缺陷而导致不符合标准规定要求，不能有高质量的屏蔽效能。
从上述情况可以看出，综合布线系统产品本身所固有的质量降低，从工程设计或安装施工等各方面都不能予以解决或有所弥补，只能决定于产品本身质量的提高。
因此，为了提高和确保综合布线系统工程的总体效果，必须根据国际标准或国内行业标准和相关的产品标准要求，对产品进行检验、严格抽测，不让不符合标准的次品或劣质品在工程中使用，以保证综合布线系统工程的总体技术指标和全面质量要求都符合标准规定，满足信息传输需要。
这就是综合布线系统产品必须进行检验的重要性。
综合布线系统产品检验的作用重视综合布线系统产品检验，必须在安装施工前进行严格检测，才可以起到以下作用：1.能够及早发现产品的质量问题，及时设法解决或采取相应措施。
例如对产品检修或更换产品等。
这样在保证工程质量的前提下，不会影响工程施工计划进度，以保证施工任务如期完成。
2.可以防止质量低劣的产品进入施工现场，用于工程。
以免严重影响综合布线系统工程整体质量，且有可能在今后产生存在潜伏性的障碍，难以确保综合布线系统应有的信息传输效果，造成无法弥补的损失。
综合布线质量验收标准
全数检查
缆线的弯曲半径应符合相关安装规范要求
核对设计图观察检查
全数检查
综合布线系统缆线与其他管线的间距应符合设计文件要求。
核对设计图观察检查
全数检查
7
预埋槽盒和暗管敷设缆线
槽盒和暗管的两端宜用标志表示出编号等内容
观察检查
全数检查
预埋彩盒宜采用金属槽盒，截面利用率应为30%~50%
观察检查并用尺量检查，查阅电缆敷设记录
缆线桥架
安装水平度每米偏差不应超过2mm
观察检查并用拉线尺检查、线坠尺检查
全数检查
垂直安装应与地面保持垂直，垂直度偏差不应超过3mm
观察检查并用拉线尺检查、线坠尺检查
全数检查
项次
检验项目
质量要求
检验方法
检验数量
桥架截断处级拼接处应保持垂直，整齐牢固，无歪斜现象
观察检查
全数检查
采用垂直槽盒布放缆线时，支撑点宜避开地面沟槽和槽盒位置，支撑应牢固
各部件应完整，安装就位，标志齐全、清晰
观察检查
全数检查
3
信息插座
信息插座底盒、多用户信息插座及集合点配线箱、用户单元信息配线箱安装位置和高度应符合设计文件要求。
核对设计图，观察检查并用拉线尺检查、线坠尺检查
全数检查
4
线缆布放（楼间）
缆线桥架
安装位置应符合施工图要求，左右偏差不应超过50mm
核对设计图，观察检查并用拉线尺检查
核对设计图观察检查
全数检查
一般项目
1
设备安装
设备机柜、
配线箱、机架各类配线部
件
垂直偏差不应大于3mm
核对设计图，观察检查并用拉线尺检查、线坠尺检查

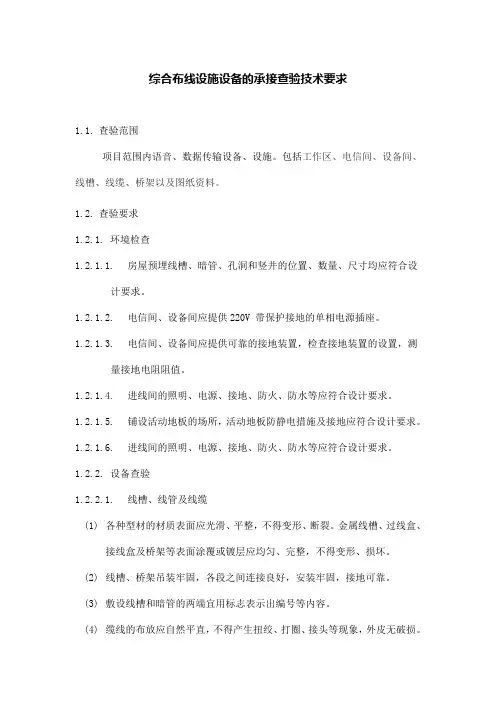

综合布线设施设备的承接查验技术要求

综合布线设施设备的承接查验技术要求1.1.查验范围项目范围内语音、数据传输设备、设施。
包括工作区、电信间、设备间、线槽、线缆、桥架以及图纸资料。
1.2.查验要求1.2.1.环境检查1.2.1.1.房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
1.2.1.2.电信间、设备间应提供220V 带保护接地的单相电源插座。
1.2.1.3.电信间、设备间应提供可靠的接地装置，检查接地装置的设置，测量接地电阻阻值。
1.2.1.4.进线间的照明、电源、接地、防火、防水等应符合设计要求。
1.2.1.5.铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
1.2.1.6.进线间的照明、电源、接地、防火、防水等应符合设计要求。
1.2.2.设备查验1.2.2.1.线槽、线管及线缆(1)各种型材的材质表面应光滑、平整，不得变形、断裂。
金属线槽、过线盒、接线盒及桥架等表面涂覆或镀层应均匀、完整，不得变形、损坏。
(2)线槽、桥架吊装牢固，各段之间连接良好，安装牢固，接地可靠。
(3)敷设线槽和暗管的两端宜用标志表示出编号等内容。
(4)缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，外皮无破损。
(5)线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。
(6)桥架内线缆垂直敷设时，在缆线的上端和每间隔1.5m 处应固定在桥架的支架上；水平敷设时，在线缆的首、尾、转弯及每间隔5～l0m 处进行固定。
(7)在水平、垂直桥架中敷设缆线时，应对缆线进行绑扎。
对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或使缆线受到挤压。
(8)楼内光缆在桥架敞开敷设时应在绑扎固定段加装垫套。
(9)缆线的弯曲半径符合规定。
(10)缆线应有余量以适应终接和检测。
对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；光缆布放路由宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。
