阀体零件工艺及夹具设计
阀体零件机械加工工艺与夹具的设计-加工工艺设计-毕业论文

摘要摘要:《阀体零件机械加工工艺与夹具设计》这一课题是典型的机械类型的毕业设计课题,也是一个比较老的课题,对于机械专业的学生来说是一个由浅入深,囊括整个大学四年所学知识以及未学习知识的一个任务。
对我们来说是一个比较难的考验,它需要查阅大量的书籍,并且对查到的知识进行总结,然后在把它运用到毕业设计中,这对我们的自学能力是一种考验,同时也是都我们自学意识的一种培养。
通过这一毕业设计训练,在设计的过程中我们对机械加工的正确工艺规程和工艺装备如何设计等这些专业的基本理论的熟悉以及运用可以得到很好的培养,使我们这些毫无工作经验的机械专业的学生对机械零件结构的设计能力得到提升。
通过查阅的资料、老师的指导和自己自身学到的知识,让学生自己独立设计出高效、省力、经济合理的加工零件,并且能保证所设计出来的机械零件的加工质量,是对学生生产机械装备的过程的一种引领,也可以提升学生今后进入社会的专业能力。
关键词:阀体零件、设计、机械加工工艺、夹具AbstractAbsrtact: The subject of "Mechanical Processing Technology and Fixture Design for Valve Body Parts" is a typical graduation project of mechanical type, and it is also a relatively old topic. It is a task from shallow to deep for students majoring in machinery, which includes the knowledge learned in the whole university for four years and the knowledge not learned. It is a difficult test for us. It needs to consult a large number of books, summarize the knowledge we have found, and then apply it to the graduation design. This is a test for our self-study ability, but also a kind of cultivation of our self-study consciousness. Through this graduation design training, in the process of design, we can get a good training on the basic theory of the correct technological rules of mechanical processing and how to design the technological equipment, so that our mechanical students who have no working experience can improve their ability to design the structure of mechanical parts. Through consulting information, teachers'guidance and their own knowledge, students can independently design efficient, labor-saving, economical and reasonable processing parts, and can ensure the processing quality of the designed mechanical parts. It is a kind of guide to the process of students' production of mechanical equipment, and can also enhance students'professional ability to enter society in the future.Key words: valve body parts, design, mechanical processing technology, fixture目录前言 (5)第一章零件分析 (8)1.1 零件图 (8)1.2 零件技术要求 (8)1.3 零件加工技术要求 (9)1.4 生产规模 (10)第二章拟定阀体加工工艺路线 (11)2.1 定位基准的选择 (11)2.1.1粗基准的选择: (11)2.1.2精基准的选择: (11)2.2 阀体零件的表面加工方法 (11)2.3 阀体零件加工工艺路线制定 (12)(1)工艺路线方案一 (12)(2)工艺路线方案二 (13)(3)工艺路线方案的比较与分析 (13)第三章毛胚的确定 (15)3.1 毛胚的制造形式 (15)3.2 毛坯形状的确定 (15)3.3 毛胚尺寸的确定 (16)第4章确定各加工工序的加工余量、公差 (18)4.1 工序余量的选用原则 (18)4.2 各加工工序的加工余量、公差的确定 (19)第5章加工装备的选用 (21)5.1 加工机床的选用 (21)5.2 加工刀具的选用 (21)5.3 加工辅助工具的选用 (21)第6章切削用量及时间的计算 (22)6.1 粗铣零件下端面时切削用量的计算 (22)6.2精铣零件下端面的切削用量的计算 (23)6.3 钻4×M6螺纹孔切削用量的计算 (23)6.3.1选择高速钢麻花钻头 (23)6.3.2对选用高速钢麻花钻头需要的的切削速度的计算 (23)6.5 辅助时间的计算 (24)第7章钻夹具的设计 (26)7.1 钻4×M6螺纹孔夹具的设计 (26)7.1.1工件以平面定位常用定位元件 (26)7.1.2工件以孔定位常用定位元件 (27)7.2 本设计钻夹具定位、夹紧方案的选择 (27)7.3 切削力及夹紧力的计算 (27)7.4 误差分析与计算 (29)7.5定位销选用 (30)7.6 钻套与钻模板设计与选用 (31)7.7 确定夹具体结构和总体结构 (32)(1)应该保证精度和稳定性 (32)(2)应具有足够的强度和刚度 (32)(3)设计要采用正确的结构 (32)(4)设计要便于铁屑去除 (33)(5)夹具装夹要牢固、可靠 (33)第8章镗夹具的设计 (34)8.1定位机构的确定 (34)8.2 夹紧机构的选择 (34)8.3零件的车床夹具的加工误差分析 (35)8.4 确定夹具体结构尺寸和总体结构 (36)(1)应该保持精度和稳定性 (36)(2)应具有足够的强度和刚度 (36)(3)设计要采用正确的结构 (36)(4)设计要便于铁屑去除 (36)(5)夹具装夹要牢固、可靠 (36)8.5零件的车床专用夹具简单使用说明 (37)结论 (38)致谢 (40)参考文献 (41)前言机械制造行业是一个拥有巨大规模的基础行业,机械制造的定义就是把经过制造后具有一定形状位置和尺寸的零件装备成型,生产出各种各样适用的装备。
阀体零件的机械加工工艺及夹具设计发展现状

阀体零件的机械加工工艺及夹具设计发展现状1. 引言1.1 概述阀体零件是一种在工程和制造领域中广泛使用的重要组件。
它们扮演着控制气体或液体流动的关键角色,因此其机械加工工艺和夹具设计对于保证阀体零件质量、提高生产效率至关重要。
随着科学技术的发展和工业制造的进步,阀体零件的机械加工工艺及夹具设计也在不断完善与创新。
1.2 文章结构本文将对阀体零件的机械加工工艺及夹具设计进行综述。
文章分为五个部分,分别是引言、阀体零件的机械加工工艺发展现状、阀体夹具设计发展现状、实际案例分析与应用实践总结以及结论与展望。
在引言部分,我们将简要介绍这篇文章的目的,并对后续章节进行概括性描述。
1.3 目的本文旨在系统地分析和总结当前阀体零件机械加工工艺及夹具设计领域的发展现状,并探讨其中存在的问题和挑战。
通过对相关知识和实践案例的分析,旨在提供对阀体零件的机械加工工艺及夹具设计的深入认识,并为相关领域的研究者和从业人员提供参考和启示。
最终,我们将对未来阀体零件机械加工工艺与夹具设计的发展趋势进行展望,并探讨相关领域可能面临的挑战。
以上就是本文“1. 引言”部分的内容简介,接下来我们将详细阐述“2. 阀体零件的机械加工工艺发展现状”。
2. 阀体零件的机械加工工艺发展现状2.1 工艺分类与发展趋势阀体零件的机械加工工艺可以根据加工方式和设备分类。
根据加工方式,常见的机械加工工艺包括车削、铣削、钻削、刨削、磨削等。
而根据设备,可分为传统数控机床加工和高速数控机床加工。
在传统数控机床加工中,车削是最常用的一种方法。
通过旋转刀具对阀体进行切削,实现精度较高的内外圆形表面处理。
铣削则可用于开槽、修整平面等需求。
钻削主要用于阀体内部盲孔或通孔的加工。
而刨削和磨削常被用于提高表面质量和尺寸精度。
随着制造技术的不断进步,高速数控机床逐渐应用于阀体零件的机械加工中。
高速数控机床拥有更快的运动速度、更高的转速以及更精细的运动控制技术,能够提供更高效且更精确的加工能力。
阀体零件机械加工工艺规程及关键工序夹具设计(机械工艺学课程设计)

机械制造工艺学课程设计说明书题目:阀体零件机械加工工艺规程及关键工序夹具设计专业:班级:设计者:学号:指导教师:机械制造工艺学课程设计任务书题目:阀体零件机械加工工艺规程及关键工序夹具设计内容:1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片张4.机械加工工序卡片张5.夹具结构设计装配图1张6.夹具结构设计零件图张7.课程设计说明书1份专业:班级:设计者:学号:指导教师:目录序言 (4)一、零件的分析 (4)(一)零件的功用、材料和性能 (4)(二)形体分析 (4)二、确定生产类型 (5)三、确定毛坯 (5)(一)选择毛坯 (5)(二)确定机械加工余量、毛坯尺寸和公差 (6)四、工艺规程设计 (6)(一)技术要求分析 (6)(二)零件的加工工艺性分析 (7)(三)选择基面 (7)(四)安排加工工艺路线 (8)(五)确定工序内容 (8)五、夹具设计 (17)(一)机床夹具的组成 (17)(二)机床的分类 (18)(三)工件的装夹方法 (18)(四)工件在夹具中的定位 (19)(五)夹紧装置的组成 (21)(六)阀体零件的钻床专用夹具的总体设计 (24)参考文献 (27)序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限,经验不足,设计中还有许多不足之处,希望各位老师多加指教。
一、零件的分析(一)零件的功用、材料和性能该阀体是一个管道控制阀,通过一处外螺纹,一处带螺纹孔的方形壁与其他物体连接。
顶部内螺纹是用来安装控制阀门,利用阀门来控制液体的开关以及流量的大小。
阀体的材料是普通碳素结构钢Q235,其屈服值为235。
设计说明书阀体零件工艺及夹具设计样本

目录前言.......................................... 错误!未定义书签。
1. 阀体的工艺性分析............................... 错误!未定义书签。
1. 1零件结构功用分析............................. 错误!未定义书签。
1. 2形体分析..................................... 错误!未定义书签。
1. 3 技术要求分析................................. 错误!未定义书签。
2. 零件的工艺设计................................. 错误!未定义书签。
2.1零件生产纲领确定.............................. 错误!未定义书签。
2.2毛坯的结构确定................................ 错误!未定义书签。
2.2.1毛坯的结构工艺要求 ....................... 错误!未定义书签。
2.2.2毛坯类型 ................................. 错误!未定义书签。
2.2.3毛坯余量确定 ............................. 错误!未定义书签。
2.2.4毛坯-零件合图草图 ....................... 错误!未定义书签。
2.3工艺设计原则.................................. 错误!未定义书签。
2.3.1 加工方法的选择........................... 错误!未定义书签。
2.3.2 加工阶段的划分........................... 错误!未定义书签。
2.3.2 工序的合理组合........................... 错误!未定义书签。
基于UG的阀体零件的机械加工工艺及夹具设计

摘要本篇设计是基于UG的阀体零件的机械加工工艺及夹具设计。
阀体零件的主要加工表面是内孔和各轮廊面等。
一般来说,保证平面的加工精度与保证孔系的加工精度相比,保证平面的加工精度比较容易。
孔径加工都是选用专用镗孔夹具,夹紧方式一般选用手动夹紧,夹紧可靠。
因此生产效率较高。
能够满足设计要求。
文章的重点在于对阀体的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、高效设计、省力的夹具,经过实践证明,最终加工出合格的阀体零件。
关键词:阀体类零件;工艺;夹具;AbstractThis design is based on UG body parts of the mechanical processing technology and fixture design. The main processing surface of body parts is the inner hole and the outline. Generally speaking, the machining accuracy of the plane is guaranteed to ensure the machining accuracy of the plane is relatively easy compared with the machining precision of the hole. Is the aperture processing of special boring fixture, the clamping way generally manual clamping, clamping reliable. Therefore, the production efficiency is high. Can meet the design requirements.The focus of the article is on the valve body, the processing and mechanical properties analysis on the process of rational analysis, to determine the reasonable blank, processing, efficient design, labor saving fixture. Through practice proved that ultimately produce a qualified body parts.Key words: valve parts; process; fixture;目录第一章绪论 (1)第二章零件的分析 (2)2.1 零件的作用 (22)2.2 零件的技术要求 (22)第三章确定毛坯、画毛坯—零件合图 (6)3.1 确定毛胚的制造形式及材料 (7)3.2 机械加工余量、工序尺寸及毛坯尺寸的确定 (8)3.3 选择加工设备及刀、夹、量具 (9)第四章工艺规程设计 (10)4.1 定位基准的选择 (12)4.2 定位元件 (13)4.3 切削力及夹紧力的计算 (14)4.4 加工工序设计 (22)第五章镗孔夹具的设计 (17)5.1 定位基准的选择 (18)5.2 切削力的计算与夹紧力分析 (19)5.3 夹紧元件及动力装置确定 (19)5.4 定位销及夹具体设计 (20)5.5 夹具精度分析 (21)第六章 UG软件在机械设计中的应用 (23)结论 (24)参考文献 (25)致谢 (26)第一章绪论本文首先对阀体的零件进行分析,通过对阀体进行的研究和分析,描述了它的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸的确定,以及切削用量和工时的计算等相关内容。

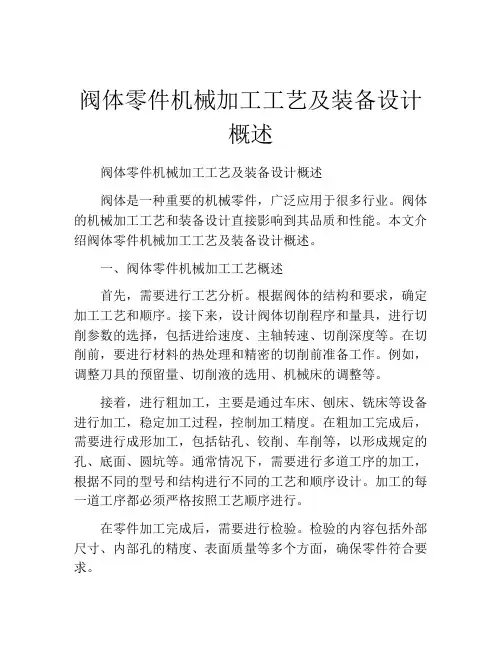

阀体零件机械加工工艺及装备设计概述

阀体零件机械加工工艺及装备设计概述阀体零件机械加工工艺及装备设计概述阀体是一种重要的机械零件,广泛应用于很多行业。
阀体的机械加工工艺和装备设计直接影响到其品质和性能。
本文介绍阀体零件机械加工工艺及装备设计概述。
一、阀体零件机械加工工艺概述首先,需要进行工艺分析。
根据阀体的结构和要求,确定加工工艺和顺序。
接下来,设计阀体切削程序和量具,进行切削参数的选择,包括进给速度、主轴转速、切削深度等。
在切削前,要进行材料的热处理和精密的切削前准备工作。
例如,调整刀具的预留量、切削液的选用、机械床的调整等。
接着,进行粗加工,主要是通过车床、刨床、铣床等设备进行加工,稳定加工过程,控制加工精度。
在粗加工完成后,需要进行成形加工,包括钻孔、铰削、车削等,以形成规定的孔、底面、圆坑等。
通常情况下,需要进行多道工序的加工,根据不同的型号和结构进行不同的工艺和顺序设计。
加工的每一道工序都必须严格按照工艺顺序进行。
在零件加工完成后,需要进行检验。
检验的内容包括外部尺寸、内部孔的精度、表面质量等多个方面,确保零件符合要求。
二、阀体零件机械加工装备设计概述阀体零件机械加工需要的装备有很多,不同的零件需要不同的设备进行加工。
下面简单介绍几种常用的设备:1. 数控车床数控车床是加工阀体零件的重要机器,具有高精度、高效率等特点。
在进行钻孔、车削等成形加工时,能够精确控制刀具的运动轨迹和加工参数,保证加工精度。
此外,数控车床还可以进行自动化加工,大大提高了生产效率和质量。
2. 铣床铣床是加工中心性零件的重要设备。
通过旋转刀具的转轴,将刀具与工件进行交换加工,形成规定的几何形状。
铣床广泛应用于加工立式滑动翻板阀体等零件。
3. 磨床磨床是进行精密加工和高表面质量加工的设备,在零件加工的后期,进行磨削和抛光,改善表面的光洁度、平度和精度。
磨床的加工精度可以达到0.1微米。
4. 激光切割机激光切割机通过高能激光束瞬间熔化并气化金属,依靠机器控制切割头的走向,完成对零件的切割。
机械工艺夹具毕业设计233自来水管阀阀体的零件的机械加工工艺规程及67道工序的夹具设计

机械工艺夹具毕业设计233自来水管阀阀体的零件的机械加工工艺规程及67道工序的夹具设计1.零件的机械加工工艺规程:1.1材料准备:选用合适的材料,根据工程要求进行材料的选择和采购,保证材料的质量。
1.2零件设计:根据阀体的设计图纸,进行零件的设计,包括尺寸、形状、工艺要求等方面,确保满足产品的功能和质量要求。
1.3首件加工:根据设计图纸,进行首件的加工,包括锯料、车床加工、铣床加工等,保证零件的尺寸和形状的精度。
1.4精加工:对零件进行磨精、钻孔、攻丝等加工工艺,保证零件的内外表面光洁度和尺寸精度。
1.5表面处理:对零件进行除锈、喷涂等表面处理,提高零件的防腐性能和美观度。
1.6检验:对零件进行尺寸、外观等方面的检验,确保零件的质量满足要求。
1.7包装:对零件进行包装,防止在运输过程中的损坏,方便储存和使用。
2.6、7道工序的夹具设计:2.1第六道工序外圆车削-夹具类型:外圆车削夹具-夹紧方式:使用活动卡盘进行定位和夹紧,确保零件的位置和稳定性。
-工步:首先将零件放置在卡盘上,调节卡盘的位置和夹紧力,然后进行车削操作,通过刀具切削零件的外圆形状。
-特殊要求:夹具要具备良好的刚性和稳定性,确保车削过程中零件的位置和形状的精度和一致性。
2.2第七道工序内孔车削-夹具类型:内孔车削夹具-夹紧方式:使用内腔夹具进行定位和夹紧,在内孔上施加压力固定零件。
-工步:首先将零件放置在夹具内腔上,调节夹具的位置和夹紧力,然后进行车削操作,通过刀具切削零件的内孔形状。
-特殊要求:夹具内腔必须与零件的内孔相匹配,确保零件在车削过程中的位置和稳定性,以及内孔的尺寸和形状的精度。
以上是关于自来水管阀阀体零件的机械加工工艺规程及6、7道工序的夹具设计的简要介绍,实际的工艺规程和夹具设计应根据具体情况进行详细设计和制定。
机械工艺夹具毕业设计3阀体的加工工艺设计和工艺装备设计

机械工艺夹具毕业设计3阀体的加工工艺设计和工艺装备设计一、阀体加工工艺设计1.材料准备:根据产品要求和阀体工艺要求,选择合适的材料进行加工。
常用的材料有铸铁、铸钢和不锈钢等。
2.零件加工顺序设计:根据阀体的结构和要求,设计出合理的加工顺序。
通常将加工难度较大的工序放在先进行,以免后续工序对其产生不良影响。
3.工序划分:根据阀体的结构和要求,将加工过程划分为不同的工序,并确定每个工序的任务和要求。
例如,粗加工、精加工、切割、铣削等。
4.工艺参数确定:确定各个加工工序的工艺参数,包括切削速度、进给速度、切削深度等。
根据材料的特性和工艺要求,进行合理的选择和调整。
5.加工装夹设计:根据阀体的形状和要求,设计合适的加工夹具。
夹具应具有稳定性、刚性和可靠性,以确保加工精度和表面质量。
6.加工工艺路线设计:根据上述的工艺参数和加工夹具设计,编制出具体的加工工艺路线。
包括加工顺序、夹具装夹方法、加工工序和工艺参数等。
7.工装设计:根据加工路线和夹具装夹方法,设计加工工装。
工装应符合工艺要求,确保加工过程的安全性和高效性。
8.刀具选择:根据加工工艺要求,选择合适的刀具。
刀具应具备适当的刚度和耐磨性,以保证加工质量和效率。
1.加工中心:对于复杂的阀体结构,可以选择使用加工中心进行加工。
加工中心具有高精度、高速度和高质量的加工能力,为阀体加工提供支持。
2.数控车床:对于要求不高的阀体加工,可以选择使用数控车床进行加工。
数控车床具备自动化加工功能,能够提高加工效率和质量。
3.切割机床:对于阀体的切割加工,可以选择使用切割机床。
切割机床能够实现高效、精确的切割,满足阀体加工的需求。
4.加工夹具:根据阀体的形状和要求,设计合适的加工夹具。
夹具应具有稳定性、刚性和可靠性,以确保加工精度和表面质量。
5.质量检测设备:在加工过程中,需要对阀体进行质量检测,以确保加工质量符合要求。
常用的质量检测设备有三坐标测量机、硬度计等。
总结:毕业设计中的机械工艺夹具设计对于阀体的加工工艺和工艺装备设计起到重要的作用。
设计说明书:阀体零件工艺及夹具设计

目录前言 (2)1. 阀体的工艺性分析 (3)1. 1零件结构功用分析 (4)1. 2形体分析 (4)1. 3 技术要求分析 (5)2. 零件的工艺设计 (5)2.1零件生产纲领确定 (6)2.2毛坯的结构确定 (6)2.2.1毛坯的结构工艺要求 (6)2.2.2毛坯类型 (7)2.2.3毛坯余量确定 (7)2.2.4毛坯-零件合图草图 (7)2.3工艺设计原则 (8)2.3.1 加工方法的选择 (8)2.3.2 加工阶段的划分 (8)2.3.2 工序的合理组合 (9)3.制定工艺路线 (10)3.1 工艺路线方案 (10)3.2设备及其工艺装备确定 (11)3.3 主要工序切削用量及工时计算 (11)5. 夹具设计 (16)5.1 车床夹具的主要类型 (16)5.3 4×φ4的孔夹具 (17)5.4 镗φ20孔夹具 (18)5.5 夹具精度分析 (22)总结 (23)参考资料 (24)前言机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段。
机械制造技术基础是以机械制造中的工艺问题为研究对象,实践性较强的一门学科,通过毕业设计,使我在下述各方面得到了锻炼:⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题,保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练,获得根据被加工零件的加工要求,设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
3.培养了一定的创新能力。
本毕业设计是研究阀体的加工工艺和夹具设计。
首先通过对零件图的分析,了解工件的结构形式,明确了具体的技术要求,从而对工件各组成表面选择合适的加工方法。
再拟订较为合理的工艺规程,充分体现质量、生产率和经济性的统一。
夹具除了夹紧、固定被加工零件外,还要求保证加工零件的位置精度、提高加工生产率。
由于个人能力有限,设计尚有许多不足之处,恳请各位老师给予指教,本人将表示真诚的感谢!制定阀体的加工工艺并设计夹具1. 阀体的工艺性分析机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段,是企业进行生产准备,计划调度,加工操作,安全生产,技术检测和健全劳动组织的重要依据,也是企业上品种,上质量,上水平,加速产品更新,提高经济效益的技术保证。
毕业设计阀体零件机械加工工艺规程及夹具设计

毕业设计阀体零件机械加工工艺规程及夹具设计阀体零件是阀门的核心部件之一,其加工工艺规程及夹具设计对于保证阀门的质量和性能起着至关重要的作用。
本文将从阀体零件的机械加工工艺规程和夹具设计两个方面进行论述。
一、阀体零件机械加工工艺规程机械加工工艺规程是指对于具体的零件,按照一定的步骤和工艺要求进行加工的操作指南。
下面是阀体零件机械加工工艺规程的一般步骤:1.首先,对阀体零件进行材料的选择和准备工作。
根据阀门的使用场景和要求,选择合适的材料,并进行切割和锻造等工艺步骤,使材料具备一定的初始形状和尺寸。
2.焊接。
根据阀体零件的具体形状和要求,进行相应的焊接工艺,将材料进行连接,确定最终的形状和结构。
3.机械加工。
根据阀体零件的要求和图纸,进行铣削、车削、钻孔、螺纹加工等步骤,逐步将零件加工成最终的形状和尺寸。
4.表面处理。
对阀体零件进行表面研磨、抛光、喷涂等处理,提高其表面质量和防腐性能。
5.检验和质量控制。
通过使用相应的检测设备和方法,对阀体零件进行检验,确保其质量符合相关标准和要求。
二、夹具设计夹具是进行零件加工时,用于固定工件、使其保持在正确位置和姿态的装置。
在阀体零件的机械加工过程中,合理的夹具设计可以提高工作效率和降低工人的劳动强度。
以下是夹具设计的一些要点:1.夹具的选材和制作要考虑材料的刚性和耐磨性,在使用中能够保持稳定的夹持力和持久的耐用性。
2.根据阀体零件的形状和尺寸,设计合理的夹具结构。
夹具应该能够确保工件的位置精确度和姿态稳定性,同时保证对零件的加工没有干扰。
3.考虑到工作效率和操作方便性,夹具设计应该简洁明了,易于操作和调整。
4.考虑到安全性和可操作性,夹具设计应该合理考虑工人的人体工程学要求,减轻工人的劳动强度和避免操作事故的发生。
总结:阀体零件的机械加工工艺规程及夹具设计对于保证阀门的质量和性能非常重要。
本文介绍了阀体零件机械加工工艺规程的一般步骤,并概述了夹具设计的要点。
通过合理的机械加工工艺规程和夹具设计,可以提高阀体零件的加工效率和质量,从而保证阀门的稳定性和可靠性。
阀体加工工艺及夹具设计

阀体加工工艺及夹具设计阀体加工工艺及夹具设计阀体是阀门中最重要的部件之一,是流体控制的核心。
因此,阀体的加工工艺及夹具设计是阀门生产过程中不可忽视的环节。
本文将详细介绍阀体的加工工艺及夹具设计。
一、阀体加工工艺1. 材料准备:阀体一般采用高强度铸铁、钢材等材料,因此在加工之前需要进行材料准备工作,包括材料选择、锻造、热处理等。
2. 阀体加工:阀体加工包括铣削、钻孔、倒角、整形等工序,其中铣削是最为重要的工序之一。
在铣削过程中,要注意工件稳固,铣刀的选择和切削速度的控制,以确保铣削精度和表面质量。
3. 检验:加工完成后,要进行阀体的检验,包括外观检查、尺寸检查、硬度检测等,以确保阀体的质量。
二、夹具设计夹具是夹紧、固定工件的装置,是加工过程中的必要工具之一。
阀体加工需要用到多种夹具,包括平面夹具、定位夹具、支撑夹具等。
1. 平面夹具设计:平面夹具主要用于阀体的铣削和切削,其结构应具有一定的稳定性和刚性,以确保加工精度和安全性。
要注意夹具的夹紧力度和工件的位置。
2. 定位夹具设计:定位夹具用于定位阀体的位置,其结构应具有高度的精度和稳定性,以确保加工精度。
在设计时要考虑夹具的重量和工件的大小。
3. 支撑夹具设计:支撑夹具主要用于阀体的钻孔,其结构应能够稳定地支撑工件,确保加工精度和安全性。
要注意夹具的设计和位置,以确保加工精度。
综上所述,阀体加工工艺及夹具设计是阀门生产过程中非常重要的环节,要注意材料的选择和准备、工序的选择和控制及夹具的设计和位置,以确保阀体的质量和精度。
机械制造专业的阀体零件夹具设计

机械制造专业的阀体零件夹具设计阀体零件夹具设计在机械制造专业中具有重要的意义。
夹具设计是指为了加工、组装、检测和其他工艺过程中需要固定和定位工件而设计的工具。
对于阀体零件来说,夹具设计的目标是保证零件的精度和稳定性,提高加工效率和质量。
夹具设计的第一步是确定夹具的结构形式。
对于阀体零件,一般采用固定夹具或组合夹具。
固定夹具是指夹紧力通过固定螺纹或卡块来实现的夹具,适用于形状简单的零件。
组合夹具是由多个夹具构成的,通过调节和组合不同的夹具来夹紧零件,适用于形状复杂的零件。
在夹具设计过程中,需要考虑以下几个方面:首先是零件的夹持方式。
根据阀体零件的特点和加工要求,选择合适的夹具夹持方式,可以是平面夹持、圆柱夹持、点夹持等。
夹具的选择应根据零件的形状和结构特点进行综合分析。
其次是夹具的定位方式。
对于阀体零件来说,定位精度至关重要。
定位方式可以是支承定位、角度定位、面定位等。
夹具设计需要合理确定定位元件的位置和数量,确保零件在加工过程中的稳定性和精度。
夹具的夹紧力是夹具设计的重要参数之一、夹紧力直接影响零件的加工精度和表面质量。
夹具的夹紧力需要根据零件的特点和材料来确定,可以通过分析静力学平衡条件来计算夹紧力的大小。
夹具的刚度也是夹具设计需要考虑的因素之一、夹具的刚度直接影响零件的加工精度和稳定性。
夹具的刚度需要根据零件的加工要求和加工过程中受力情况来确定,可以通过有限元分析等方法进行计算和优化。
此外,夹具的便捷性和可靠性也是夹具设计需要考虑的因素之一、夹具的结构应简单、易于操作和维护,以提高生产效率和降低成本。
夹具设计中还需要考虑加工工艺和设备条件。
夹具需要与加工设备配合使用,保证加工的准确性和稳定性。
夹具设计需要与机械加工工艺相结合,确保夹具能满足加工要求。
总之,阀体零件夹具设计是机械制造专业中非常重要的一部分。
通过科学合理的夹具设计,可以提高零件的加工效率和质量,降低生产成本,提高企业竞争力。
阀体加工工艺与夹具设计分析-加工工艺论文-工业论文

阀体加工工艺与夹具设计分析-加工工艺论文-工业论文——文章均为WORD文档,下载后可直接编辑使用亦可打印——摘要:近年来我国职业教育改革的重点是推动产教融合。
作为培养技能性人才的直接实施者,教师要时刻提升自身的专业素养,不断更新专业知识。
而提升专业素养的有效途径便是深入到企业一线进行定岗实践,在这个过程中积累教学案例。
本文介绍笔者在定岗实践过程中参与的一个项目,具体介绍阀体零件的加工工艺,其中包括定位基准分析、加工工艺的编排和夹具设计。
关键词:专业素养;定岗实践;加工工艺;夹具设计1阀体的工艺性分析此阀体零件由台阶圆柱表面,R倒角圆弧,美制航空连接螺纹,内孔等表面组成。
根据技术要求,对内部孔径的尺寸精度和表面粗糙度要求很高。
两个NPT1/2的螺纹的相互位置度较高。
用常规的四爪卡盘装夹加工不能满足螺纹孔和活塞孔的相互位置度的要求。
必须制作相应的车夹具才能满足图纸的要求。
此外,零件的技术要求分析时候还要注意一下几点:加工表面的尺寸精度要求;主要表面的形状精度要求;主要加工表面之间的位置精度;有的零件需关注热处理要求;其他要求,如需动平衡、去除锐边、毛刺,毛坯要求等。
2阀体加工的方案选择加工中心具有加工精度高镗孔粗糙度小,孔相互位置度高,一次装夹可同时加工2个孔,加工效率高的优点,而加工中心刀具费用高,无法加工锥螺纹,螺纹精度不高且对操作人员要求高。
四爪卡盘适合划线打样冲加工,零件夹紧易变形,偏心加工需增加平衡块,且对操作人员技术要求较高,加工孔的相互位置度不能保证,加工效率较低。
车夹具对操作人员技术要求不高,加工时容易观察且螺纹加工质量高。
在加工前需对夹具本体在平衡架上进行配重平衡处理。
根据阀体的结构特点和具体的条件决定采用两个十字孔加工用夹具的方案,夹具体采用弯板形式和车床的三爪卡盘相连接。
工件以已经加精基准平面和孔径定位,M20*1.5细牙螺杆顶紧,进行配重处理后再进行十字孔的车加工。
3加工工艺的编排3.1毛坯材料的选择根据实际使用环境,阀体的使用介质为加热至80℃的酸性介质,选用进口PP材料。
毕业设计(论文)-阀体零件的加工工艺及夹具设计(全套图纸三维)

蝶阀阀体的工艺工装设计目录摘要 (4)绪论 (6)1、零件的分析 (7)1.1、零件的作用 (7)1.2、零件的技术要求 (7)2、确定毛坯、画毛坯—零件合图 (12)2.1、确定毛胚的制造形式及材料 (12)2.2、机械加工余量、工序尺寸及毛坯尺寸的确定 (13)2.3、选择加工设备及刀、夹、量具 (13)3、工艺规程设计 (17)3.1、定位基准的选择 (17)3.2、定位元件........................................................... .. (17)3.3、切削力及夹紧力的计算........................................ (18)3.4 加工工序设计 (19)4、镗孔夹具的设计 (20)4.1定位基准的选择 (20)4.2切削力的计算与夹紧力分析 (20)4.3夹紧元件及动力装置确定 (21)4.4定位销及夹具体设计 (22)4.5夹具精度分析 (23)5、钻孔夹具的设计 (20)5.1定位基准的选择 (20)5.2切削力的计算与夹紧力分析 (20)5.3夹紧元件及动力装置确定 (21)5.4夹紧装置的设计 (22)5.5夹具操作的简要说明 (23)小结 (24)致谢 (25)参考文献 (26)摘要在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。
在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。
关键词:工序,工位,工步,加工余量,定位方案,夹紧力全套图纸,加153893706AbstractEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords:The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp strength绪论加工工艺及夹具毕业设计是在学完了机械制造工艺学和大部分专业课,并进行了生产实习的基础上进行的一个教学环节。
阀体零件的机械加工工艺及工装夹具设计开题报告

.....毕业设计(论文)开题报告本次毕业设计的研究内容是阀体零件的机械加工工艺规程及工艺装备设计,包括以下内容1)阀体零件图的绘制2)零件工艺性分析、确定生产类型3)零件毛坯的确定及毛坯图的绘制4)选择加工方法、制定工艺路线及工艺卡片5)确定加工切削用量及时间6)制定夹具的定位方案、夹紧方案7)计算夹具的夹紧力、定位误差8)绘制夹具零件的装配图及夹具零件图研究思想及方法:通过对该零件的重新绘制,对零件进行分析,该零件属于类对称形式零件,主体部分以中心线为对称中心,但是在两侧上带有两个尺寸不同的部位,二者之间角度相差为90 度,回转中心在同一径向平面上。
该工件两端的沉孔和内腔的壁精度要求高,内腔壁的精度为7 级,且粗糙度要求Ra 为3.2,要求高。
零件两端的沉孔精度为11 级。
该零件属于类回转体的,两个端面和内腔需要加工,各表面的加工精度和表面粗糙度能够通过机械加工获得。
首先加工两个端面,其中大端面为设计基准,内腔各尺寸以轴线和大端面为设计基准,要求较高的精度,且内腔尺寸较大,可采用镗削加工。
大端的各个孔,位置分布均匀,且大端厚度不大,便于对空的加工。
总的来说,该零件的工艺性较好1.根据阀体零件的结构、材料,尺寸精度、表面粗糙度的要求确定加工的粗精加工并选择合适的机床、刀具等2. 拟定工艺路线:零件的机械加工工艺过程是工艺规程设计的核心问题。
设计时通常应初拟2~3个较为不同的该零件的加工工艺路线,经技术经济分析后取其中的最佳方案实施之。
3.根据拟定的工艺规程路线合理的设计某一关键工序的夹具,经过分析在所有相关工序中加工大凸台的端面、内孔和小凸台的端面、内孔为一关键工序,在这个工序的加工时设计专门的夹具!三、毕业设计(论文)工作进度安排2、题目难度分为:A、B、C、D四个等级。
3、综合训练程度分为:A、B、C三个等级。
阀门零件的机械加工工艺规程和专用夹具设计

阀门零件的机械加工工艺规程和专用夹具
设计
引言
本文档旨在介绍阀门零件的机械加工工艺规程和专用夹具设计。
通过合理的工艺规程和夹具设计,可以提高生产效率、保证零件质量,并降低生产成本。
机械加工工艺规程
阀门零件的机械加工工艺规程包括以下步骤:
1. 预处理:对原材料进行检验和清洁处理,确保零件材料符合
要求。
2. 车削加工:根据零件的形状和尺寸要求,使用车床进行外圆、端面等加工。
3. 镗削加工:对零件孔径进行加工,通常使用数控镗床进行精
密加工。
4. 铣削加工:对零件的平面、凹凸面等进行加工,使用铣床进
行面铣、开槽等操作。
5. 磨削加工:对零件进行精密磨削,提高零件的精度和表面质量。
6. 组装:将各个加工好的零部件进行组装,完成最终的阀门零件。
专用夹具设计
为了提高工艺的稳定性和效率,可以设计专用夹具来辅助机械加工过程。
夹具的设计应考虑以下因素:
1. 稳定性:夹具应能够牢固固定零件,避免在加工过程中的晃动和位移。
2. 定位精度:夹具应具有良好的定位功能,确保零件在加工中的位置精度。
3. 加工便捷性:夹具设计应方便操作和调整,以适应不同形状和尺寸的零件加工。
4. 安全性:夹具设计应考虑操作人员的安全,避免夹具设计中存在尖锐边角或其他潜在伤害因素。
5. 经济性:夹具的设计应尽量简单,降低制造成本,并保证其耐用性和可靠性。
总结
通过遵循机械加工工艺规程和合理设计专用夹具,我们可以提高阀门零件的加工效率和质量,同时降低制造成本。
良好的工艺规程和夹具设计对于保证产品质量和生产效率至关重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录前言 (2)1. 阀体的工艺性分析 (3)1. 1零件结构功用分析 (4)1. 2形体分析 (4)1. 3 技术要求分析 (5)2. 零件的工艺设计 (5)2.1零件生产纲领确定 (6)2.2毛坯的结构确定 (6)2.2.1毛坯的结构工艺要求 (6)2.2.2毛坯类型 (7)2.2.3毛坯余量确定 (7)2.2.4毛坯-零件合图草图 (7)2.3工艺设计原则 (8)2.3.1 加工方法的选择 (8)2.3.2 加工阶段的划分 (8)2.3.2 工序的合理组合 (9)3.制定工艺路线 (10)3.1 工艺路线方案 (10)3.2设备及其工艺装备确定 (11)3.3 主要工序切削用量及工时计算 (11)5. 夹具设计 (16)5.1 车床夹具的主要类型 (16)5.3 4×φ4的孔夹具 (17)5.4 镗φ20孔夹具 (18)5.5 夹具精度分析 (22)总结 (23)参考资料 (24)前言机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段。
机械制造技术基础是以机械制造中的工艺问题为研究对象,实践性较强的一门学科,通过毕业设计,使我在下述各方面得到了锻炼:⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题,保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练,获得根据被加工零件的加工要求,设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
3.培养了一定的创新能力。
本毕业设计是研究阀体的加工工艺和夹具设计。
首先通过对零件图的分析,了解工件的结构形式,明确了具体的技术要求,从而对工件各组成表面选择合适的加工方法。
再拟订较为合理的工艺规程,充分体现质量、生产率和经济性的统一。
夹具除了夹紧、固定被加工零件外,还要求保证加工零件的位置精度、提高加工生产率。
由于个人能力有限,设计尚有许多不足之处,恳请各位老师给予指教,本人将表示真诚的感谢!制定阀体的加工工艺并设计夹具1. 阀体的工艺性分析机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段,是企业进行生产准备,计划调度,加工操作,安全生产,技术检测和健全劳动组织的重要依据,也是企业上品种,上质量,上水平,加速产品更新,提高经济效益的技术保证。
题目所给的零件是容积式压缩机的阀体,它是将阀内介质压缩,一端连接压缩活塞,一端与输出口螺纹连接,通过阀体内的活塞的往复运动,压缩介质,产生压缩作用。
图1为该阀体零件的三维视图以及图2为二维CAD图。
图1阀体零件三维图图2 阀体零件二维图1. 1零件结构功用分析题目所给的零件是常见零件的一种——阀体零件,它的应用范围很广。
由于它们功用的不同,该类零件的结构和尺寸有着很大的差异,但结构上仍有共同特点:零件的主要表面为精度要求较高的孔及其平面,零件由内孔、外圆、端面等表面构成。
阀体的材料是铝合金ZL102,其特点如下:抗拉强度σb (MPa):≥145伸长率δ5 (%):≥4硬度(HB):≥50(5/250/30)铸造方法:砂型铸造加变质处理、金属型铸造加变质处理、熔模铸造(F态.SB.JB.RB.KB)铝合金ZL102不可热处理强化,该合金的铸造性能优良,无热裂及疏松倾向,气密性较高。
其密度小,耐蚀性好,可在受大气.海水腐蚀的环境中使用,可承受工业气氛的环境中浓硝酸.过氧化氢等的腐蚀作用;焊接性能也好。
但该合金的力学性能低,耐热性和切削加工性差。
1. 2形体分析此零件是阀体,从零件图上看,阀体左端通过螺柱和螺母与阀盖连接,形成阀容纳阀芯的φ23空腔,左端的2Xφ6圆柱形槽螺柱和螺母与φ20空腔相配合;阀体空腔右侧φ25圆柱形槽,用来放置阀门关闭时不泄露流体的密封圈;阀体右端有用于连接系统中管道的外螺纹M6×2,内部阶梯孔φ24 、φ28与空腔相通;在阀体下部的φ20圆柱体中,有φ20、φ24、φ25.2的阶梯孔与空腔相通,在阶梯孔内容纳阀杆、填料压紧套。
从尺寸上分析,阀体的结构形状比较复杂,标注尺寸很多,这里仅分析其中主要尺寸,其余尺寸读者自行分析。
以阀体水平轴线为径向(高度方向)尺寸基准,注出水平方向的径向直径尺寸φ23、φ24、φ28和M6×2等。
同时还要注出水平轴线到底端的高度尺寸为101.5,,31.3和16.3。
以阀体垂直孔的轴线为长度方向尺寸基准,注出铅垂方向的径向直径尺寸φ20、φ24、φ25.2等。
同时还要注出铅垂孔轴线与左端面的距离34。
1. 3 技术要求分析尺寸精度:阀体的尺寸精度中Φ23的精度为IT5,Φ24的精度为IT6,Φ28的精度为IT11。
Φ20的公差是0.033,精度为IT5,Φ24公差是0.2,精度为IT11,Φ20公差是0.033,精度为IT5,垂直中心线上密封圈安装尺寸2的公差是0.2,精度为IT12,法兰上螺栓孔的直径尺寸的公差是0.1,精度为IT11。
以上对尺寸精度我们重点考虑精度为IT5和IT6的,即Φ20、Φ23和Φ24孔的尺寸精度。
位置精度:指零件的各表面之间相互位置精度。
左端面与垂直中心线尺寸34的公差是0.1,精度为IT11,水平中心线与下底端面距离尺寸80的公差是0.3,精度为IT12。
垂直方向上安装密封圈的位置距下底端面尺寸4.8的公差是0.2,精度为IT11,Φ24孔深距下底端面的距离尺寸46的公差是0.1,精度为IT11,耳座水平方向距离尺寸38的公差是0.1,精度为IT11,耳座垂直方向距离尺寸33的公差是0.1,精度为IT11。
在设计时,Φ23和Φ24的同轴度应达到设计要求。
四个螺纹孔对水平轴线的位置度也应达到设计要求。
表面粗糙度:零件的各表面的粗糙度应达到设计要求的粗糙度Ra值。
其中Φ20孔对表面粗糙度要求最高,在设计时,重点考虑Φ20孔的表面粗糙度。
热处理性能:作为零件的使用要求,其材料性能是很重要,对加工切削也有很大影响。
本次零件材料为ZL102,对温度要求比较高,不不可热处理强化。
2. 零件的工艺设计在实际生产中,由于零件的生产类型、材料、结构、形状、尺寸和技术要求等不同,针对某一零件,往往不是单独在一种机床上,用某一种加工方法就能完成的,而是要经过一定的工艺过程才能完成其加工。
因此,不仅要根据零件的具体要求,结合现场的具体条件,对零件的各组成表面选择合适的加工方法,还要合理地安排加工顺序,逐步地把零件加工出来。
对于某个具体零件,可采用几种不同的工艺方案进行加工。
虽然这些方案都可以加工出来合格的零件,但从生产效率和经济效益来看,可能其中有种方案比较合理且切实可行。
因此,必须根据零件的具体要求和可能的加工条件等,拟订较为合理的工艺过程。
2.1零件生产纲领确定N零=Q*n(1+α+β)式中:N零:零件的生产纲领Q:产品的生产纲领;n:每一产品中包含该零件的数量α:产品的备品率β:零件的平均废品率本次任务中,该零件年产5000 件;设其备用率为10%,机械加工废品率为1%,则该零件的生产纲领为N零=Q*n(1+α+β)=5000*1*(1+10%+1%)=6000件由此确定该零件的生产类型是大批量生产。
2.2毛坯的结构确定2.2.1毛坯的结构工艺要求阀体零件为铸造件,对毛坯的结构工艺有一定要求:①铸件的壁厚应和合适,均匀,不得有突然变化。
②铸造圆角要适当,不得有尖角。
③铸件结构要尽量简化,并要有和合理的起模斜度,以减少分型面、芯子、并便于起模。
④加强肋的厚度和分布要合理,以免冷却时铸件变形或产生裂纹。
⑤铸件的选材要合理,应有较好的可铸性。
毛坯形状、尺寸确定的要求:设计毛坯形状、尺寸还应考虑到:①各加工面的几何形状应尽量简单。
②工艺基准以设计基准相一致。
③便于装夹、加工和检查。
④结构要素统一,尽量使用普通设备和标准刀具进行加工。
在确定毛坯时,要考虑经济性。
虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。
因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。
在毛坯的种类形状及尺寸确定后,必要时可据此绘出毛坯图。
2.2.2毛坯类型本次设计考虑到阀体零件工作时的作用,要求材料要有很高的强度,并且该零件结构较为复杂,选用的铸造毛坯材料为ZL102。
2.2.3毛坯余量确定由书机械加工工艺设计资料表1.2-10查得毛坯端面加工余量为2mm孔加工余量为3.5mm,毛坯尺寸偏差由表1.2-2查得为 1.4.2.2.4毛坯-零件合图草图2.3工艺设计原则基面的选择是工艺规程设计中的重要工作之一。
基面选择的正确与合理,可以使加工质量得到保证,生产率得以提高。
否则,加工工艺过程中会问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。
粗加工时,加工精度与表面粗糙度要求不高,毛坯余量较大,因此,选择粗加工切削用量时,要尽量保证较高的单位时间金属切除量(金属切除率)和必要的刀具耐用三要素(切削速度V、进给量F和切削深度醦)中,提高任何一项,都能提高金属切削率。
但是对刀具耐用度影响最大的是切削速度,其次是进给量,切削深度影响最小。
所以,粗加工切削用量的选择原则是:首先考虑选择一个尽可能大的切削深度醦,其次选择一个较大的进给量F,最后确定一个合适的切削速度V。
精加工时加工精度和表面质量要求比较高,加工余量要求小而均匀。
因此,选取精加工切削用量时应着重考虑,如何保证加工质量,并在此前提下尽量提高生产率。
所以,在精加工时,应选用较小的切削深度醦和进给量F,并在保证合理刀具耐用度的前提下,选取尽可能高的切削速度V,以保证加工质量和表面质量。
2.3.1 加工方法的选择①所选加工方法应考虑每种加工方法的经济、精度要求相适应。
②所选加工方法能确保加工面的几何形状精度,表面相互位置精度要求。
③所选加工方法要与零件材料的可加工性相适应。
④加工方法要与生产类型相适应。
⑤所选加工方法企业现有设备条件和工人技术水平相适应。
2.3.2 加工阶段的划分按照加工性质和作用的不同,工艺过程一般可划分为三个加工阶段:①粗加工阶段粗加工的目的是切去绝大部分多雨的金属,为以后的精加工创造较好的条件,并为半精加工,精加工提供定位基准,粗加工时能及早发现毛坯的缺陷,予以报废或修补,以免浪费工时。
粗加工可采用功率大,刚性好,精度低的机床,选用大的切前用量,以提高生产率、粗加工时,切削力大,切削热量多,所需夹紧力大,使得工件产生的内应力和变形大,所以加工精度低,粗糙度值大。
一般粗加工的公差等级为12~11IT IT ,粗糙度为um Ra 100~80。
