高层办公建筑供配电系统设计
办公建筑强电设计要点

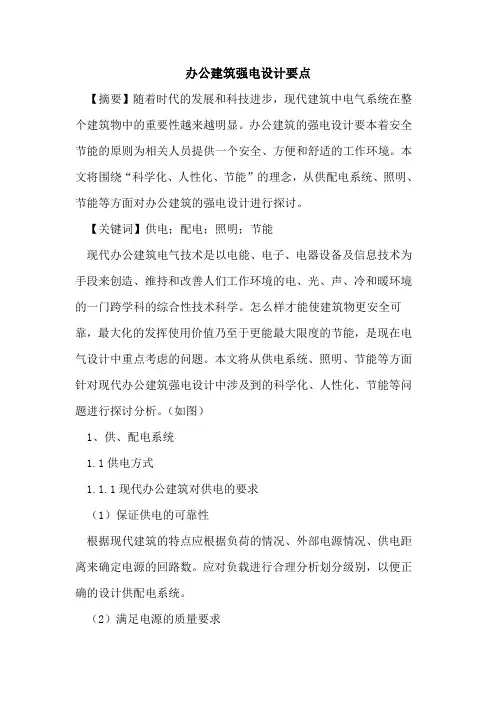

办公建筑强电设计要点【摘要】随着时代的发展和科技进步，现代建筑中电气系统在整个建筑物中的重要性越来越明显。
办公建筑的强电设计要本着安全节能的原则为相关人员提供一个安全、方便和舒适的工作环境。
本文将围绕“科学化、人性化、节能”的理念，从供配电系统、照明、节能等方面对办公建筑的强电设计进行探讨。
【关键词】供电；配电；照明；节能现代办公建筑电气技术是以电能、电子、电器设备及信息技术为手段来创造、维持和改善人们工作环境的电、光、声、冷和暖环境的一门跨学科的综合性技术科学。
怎么样才能使建筑物更安全可靠，最大化的发挥使用价值乃至于更能最大限度的节能，是现在电气设计中重点考虑的问题。
本文将从供电系统、照明、节能等方面针对现代办公建筑强电设计中涉及到的科学化、人性化、节能等问题进行探讨分析。
（如图）1、供、配电系统1.1供电方式1.1.1现代办公建筑对供电的要求（1）保证供电的可靠性根据现代建筑的特点应根据负荷的情况、外部电源情况、供电距离来确定电源的回路数。
应对负载进行合理分析划分级别，以便正确的设计供配电系统。
（2）满足电源的质量要求稳定的电源质量是用电设备正常工作的根本保证，电源电压的波动、波形的畸变，多次谐波的产生都会对用电设备性能造成严重影响，所以应采取措施减少电压损失，防止电压偏移，抑制高次谐波。
（3）减少电能损耗电能损耗主要由固定损耗、可变损耗、管理损耗三个原因构成。
1.1.2供电方案（1）两路高压电源，正常时一用一备（亦可互为备用）。
此方案可减少中间母线联络柜，对节省基建投资和减少变电所面积均有利。
（2）两路电源同时工作，当其中一路故障时，由母线联络开关对故障线路供电，此方案增加母线联络柜和电压互感器柜，使得变电所面积增大。
（3）我国目前最常用的主接线方式为两路10kv独立电源供电，变压器低压侧采取单母线分段的方式。
两路电源互为备用方式，若供电线路和变压器均按100%备用来选择，供电可靠性较高，但电费较高。
建筑电气设计的优化措施
建筑电气设计的优化措施随着社会经济的不断发展和人们生活水平的日益提高，建筑行业对电气设计的要求也越来越高。
建筑电气设计不仅要满足基本的照明、供电等功能需求，还要注重节能、环保、安全和智能化等方面的要求。
为了提高建筑电气设计的质量和水平，需要采取一系列的优化措施。
一、合理规划供配电系统供配电系统是建筑电气设计的核心部分，其合理性直接影响到整个建筑的电气运行效率和安全性。
在设计供配电系统时，应根据建筑的规模、用途、负荷特性等因素，合理确定供电电压等级、电源进线方式和变压器容量。
对于大型商业建筑或高层建筑，应优先采用 10kV 及以上的高压供电，以减少线路损耗和提高供电可靠性。
同时，应根据负荷分布情况，合理设置变配电室的位置，尽量缩短供电半径，降低线路压降。
在选择变压器容量时，应充分考虑建筑的未来发展和负荷增长情况，避免变压器容量过大或过小。
一般来说，变压器的负载率应控制在70%～85%之间，以提高变压器的运行效率。
二、优化照明系统设计照明系统是建筑电气设计中不可或缺的一部分，其设计质量直接影响到人们的工作和生活环境。
在优化照明系统设计时，应遵循节能、舒适、安全的原则。
首先，应根据不同的场所和功能需求，合理选择照明灯具的类型和照度标准。
例如，在办公室、教室等场所，应采用高效节能的荧光灯或 LED 灯，并保证足够的照度和均匀度；在商场、展厅等场所，应采用显色性好、光色丰富的灯具，以营造良好的视觉效果。
其次，应合理布置照明灯具的位置和数量，避免照明死角和过度照明。
可以采用分区控制、智能调光等技术手段，根据不同的时间段和使用场景，灵活调整照明亮度，以达到节能的目的。
此外，还应充分利用自然采光，通过合理的建筑设计和窗户布置，增加室内的自然采光量，减少人工照明的使用时间。
三、提高电气设备的节能性能在建筑电气设计中，应选用节能型的电气设备，以降低能源消耗。
例如，选用高效节能的电动机、风机、水泵等动力设备，采用变频调速技术，根据负荷变化自动调整设备的运行速度，提高设备的运行效率。
某超高层综合体建筑供配电设计探讨

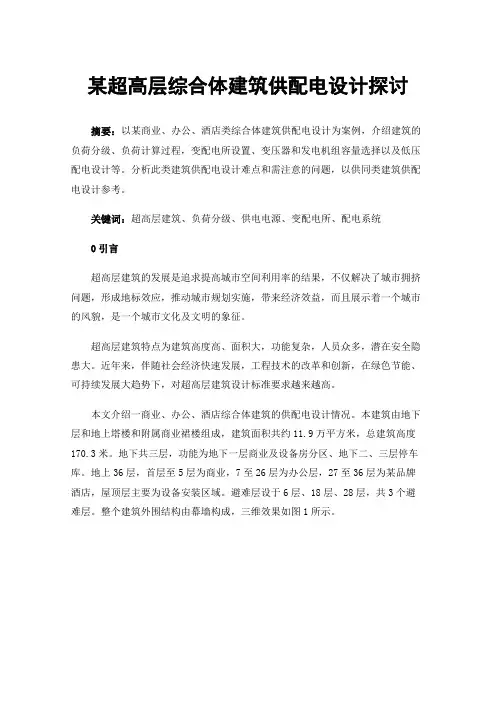

某超高层综合体建筑供配电设计探讨摘要：以某商业、办公、酒店类综合体建筑供配电设计为案例，介绍建筑的负荷分级、负荷计算过程，变配电所设置、变压器和发电机组容量选择以及低压配电设计等。
分析此类建筑供配电设计难点和需注意的问题，以供同类建筑供配电设计参考。
关键词：超高层建筑、负荷分级、供电电源、变配电所、配电系统0引言超高层建筑的发展是追求提高城市空间利用率的结果，不仅解决了城市拥挤问题，形成地标效应，推动城市规划实施，带来经济效益，而且展示着一个城市的风貌，是一个城市文化及文明的象征。
超高层建筑特点为建筑高度高、面积大，功能复杂，人员众多，潜在安全隐患大。
近年来，伴随社会经济快速发展，工程技术的改革和创新，在绿色节能、可持续发展大趋势下，对超高层建筑设计标准要求越来越高。
本文介绍一商业、办公、酒店综合体建筑的供配电设计情况。
本建筑由地下层和地上塔楼和附属商业裙楼组成，建筑面积共约11.9万平方米，总建筑高度170.3米。
地下共三层，功能为地下一层商业及设备房分区、地下二、三层停车库。
地上36层，首层至5层为商业，7至26层为办公层，27至36层为某品牌酒店，屋顶层主要为设备安装区域。
避难层设于6层、18层、28层，共3个避难层。
整个建筑外围结构由幕墙构成，三维效果如图1所示。
图1三维效果图1负荷分级及供电电源1.1负荷分级根据建筑物重要性和用电设备对供电可靠性要求进行负荷分级。
本工程属于超过150米以上的超高层公共建筑，具有大型商业功能，酒店按五星级等级考虑。
根据JGJ 16-2008《民用建筑电气设计规范》（以下简称《民规》）附录A，本建筑大型商场、负一层超市、酒店的经营管理用计算机系统属于一级负荷中特别重要负荷。
消防水泵、防排烟风机、消防电梯、防火卷帘、应急照明等消防设施，走道照明、车库照明、安防系统、客梯、地下室污水泵、生活水泵、大型商场及超市营业厅的备用照明、酒店宴会厅、餐厅、厨房、高级客房、主要通道等场所的照明、计算机房、电话、电声和录像设备、新闻摄影用电等属一级负荷。
浅谈高层办公建筑供配电系统设计

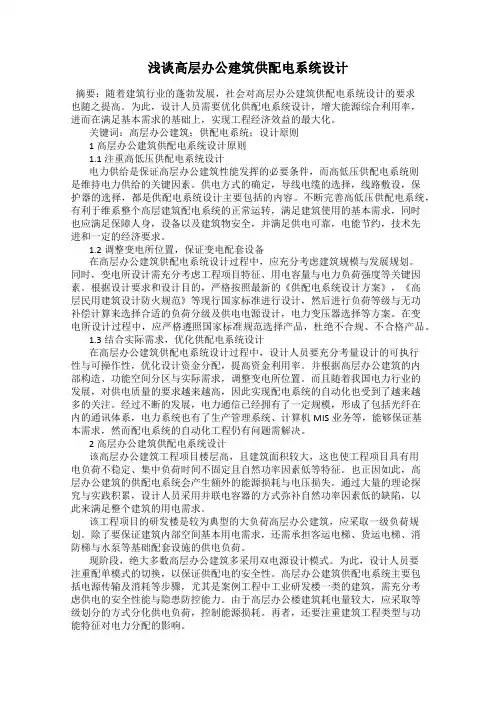

浅谈高层办公建筑供配电系统设计摘要：随着建筑行业的蓬勃发展，社会对高层办公建筑供配电系统设计的要求也随之提高。
为此，设计人员需要优化供配电系统设计，增大能源综合利用率，进而在满足基本需求的基础上，实现工程经济效益的最大化。
关键词：高层办公建筑；供配电系统；设计原则1高层办公建筑供配电系统设计原则1.1注重高低压供配电系统设计电力供给是保证高层办公建筑性能发挥的必要条件，而高低压供配电系统则是维持电力供给的关键因素。
供电方式的确定，导线电缆的选择，线路敷设，保护器的选择，都是供配电系统设计主要包括的内容。
不断完善高低压供配电系统，有利于维系整个高层建筑配电系统的正常运转，满足建筑使用的基本需求，同时也应满足保障人身，设备以及建筑物安全，并满足供电可靠，电能节约，技术先进和一定的经济要求。
1.2调整变电所位置，保证变电配套设备在高层办公建筑供配电系统设计过程中，应充分考虑建筑规模与发展规划。
同时，变电所设计需充分考虑工程项目特征、用电容量与电力负荷强度等关键因素。
根据设计要求和设计目的，严格按照最新的《供配电系统设计方案》，《高层民用建筑设计防火规范》等现行国家标准进行设计，然后进行负荷等级与无功补偿计算来选择合适的负荷分级及供电电源设计，电力变压器选择等方案。
在变电所设计过程中，应严格遵照国家标准规范选择产品，杜绝不合规、不合格产品。
1.3结合实际需求，优化供配电系统设计在高层办公建筑供配电系统设计过程中，设计人员要充分考量设计的可执行性与可操作性，优化设计资金分配，提高资金利用率。
并根据高层办公建筑的内部构造、功能空间分区与实际需求，调整变电所位置。
而且随着我国电力行业的发展，对供电质量的要求越来越高，因此实现配电系统的自动化也受到了越来越多的关注。
经过不断的发展，电力通信已经拥有了一定规模，形成了包括光纤在内的通讯体系，电力系统也有了生产管理系统、计算机MIS业务等，能够保证基本需求，然而配电系统的自动化工程仍有问题需解决。
城市商业综合体建筑供配电设计
城市商业综合体建筑供配电设计摘要：近年来，城市商业综合体建筑日益增多，配电系统设计工作难度也越来越大，为提高建筑供配电设计水平，文章通过某工程实例，对高低压配电系统方案、负荷密度、设计注意事项等方面进行详细阐述，希望与同行起到交流与参考的作用。
关键词：商业综合体；供配电设计；供电方案；公变设置；注意事项随着社会的发展，单纯的建筑功能已渐渐消失，取而代之的是各种建筑类别的综合体。
此类建筑面积大，业态多样，用电负荷量大，需要发挥出多方面的功能。
现阶段，能够用于商业综合体建筑项目中的配电工具不断增加，技术也不断升级，给予配电系统设计提供了夯实的物质基础。
如何在这样的背景下，做好商业办公综合体项目配电系统设计工作，提升设计的高效性，是建筑企业普遍关注的问题。
1 项目概况某城市综合体建筑地下共2层，负二层为汽车库，负一层为汽车库、精品超市和商业街，裙房地上共5层商业。
建设方的商业项目操作经验非常丰富，有自身的设计标准、交付使用标准和管控要点，设计之初需要仔细阅读理解，并依照国家相关规范执行。
项目平面功能示意如图1所示。
2 供电方案2.1 公变与专变要求根据该地区供电规定，自持部分采用专变供电，可分割销售部分采用公变供电，公变设计需执行省电力公司运检[2013]36号文件《新建居住区供配电设施规划设计导则》。
最终确定本项目地下车库及裙房商业采用专变供电，4栋塔楼（含公寓楼和办公楼）采用公变供电。
2.2 变电所和柴油发电机房位置a.北区首层设开闭所1座（5m×10m），南区首层设开闭所1座（5m×10m）。
b.北区负一层设4×800kVA公变1座（18m×10m），供北区1栋酒店式公寓。
c.南区负一层设4×800kVA公变1座，4×1000kVA公变2座（公变每个18m×10m），供北区1栋酒店式公寓、南区1栋酒店式公寓和1栋办公楼。
d.北区负一层设专变1座（2×1250kVA+2×2000kVA），供北区裙房和地下室。
供配电系统设计
绪论本次设计的题目是金城大厦的电气系统设计。
通过具体的实例工程设计初步掌握高层建筑供配电系统设计的基本方法，更好的将理论与实践相结合，将所学的课程及知识应用到自己的专业中去，也为将来的工作打下良好的基础。
同时也可以更加详细地了解工程中的电气规范，提高自身独立完成工程设计的实际操作和研究能力。
1. 工程概况金城大厦为某市一栋高层单体商业办公建筑，工程概况如下：建筑面积：37417m2（其中地下：3783.8m2，地上：33633.6m?，不包括技术加层）。
建筑层数：地下1层，地上25层，建筑高度：90.1m （女儿墙顶高度，不包括电梯机房、水箱间等）。
主要结构类型：框架，剪力墙结构。
建筑布局及功能：地下一层为设备用房、汽车库，1—4层为商场，技术夹层为转换层，5—19层为公寓式写字间，20—25为标准写字间，顶层为设备房、电梯机房及水箱间。
1—4层设有中央空调。
消防设计：主体建筑为一类高层建筑，建筑耐火等级为一级。
地下1层及地上1 —4层为每层两个防火分区，夹层及5—25层为每层一个防火分区。
2. 负荷分级及供电电源2.1负荷等级及容量本工程为一类高层民用建筑，根据相关设计规范规定，本工程负荷等级如下：一级负荷有：各层公共照明、乗客电梯、地下室排污泵、所有消防负荷包括应急照明、消防控制室用电、消防电梯、屋顶稳压泵、正压风机、送风机、排烟风机、喷淋泵、消火栓泵及泵房、消防电梯井坑排污泵等。
二级负荷有：地下室及1-4层照明、商场自动扶梯、商场乘客电梯、生活泵等。
三级负荷有：顶层设备房照明（含插座用电）、夹层及5? 25层照明（含插座用电〕、屋顶节日照明、商场空调机组、商场空调水泵等。
根据负荷计算结果可知：一级负荷合计304.0kW二级负荷合计1036.2kW,三级负荷合计1642.5kW0考虑同时系数后的总有功负荷合计2237.0kW,其中一二级负荷合计1072.1kW02.2供电电源本工程从供电部门的110/10kV变电站引来1路10kV专线电源A,可承担全部负荷，同时从供电部门的33/10kV变电站引来1路10kV环网电源B,仅作一、二级负荷的第二个电源。
超高层建筑供配电系统设计探讨
、
超高层建筑的明确定义 ， 基本上是在经过了１ ９ ７ ２ 年联合国教科文组织下属 的世界高层建筑委员会的讨论后， 才认定４ ０ 层以上（ 高度在１ ０ ０ ｍ以上 ） 的属于 超高层建筑。 但在不同的国家， 仍是以各自的具体 隋况， 如建筑类别、 防火要求 等， 对高层及超高层建筑的定义有不同的规定 ， 而我国的（ 民用建筑设计通则 ） 中也 已明确 规定 “ 建 筑 高度大 于 １ ０ ０ ｍ的 民用建 筑为 超高 层建 筑 。 建筑供 配 电系统 设计是 一项 电气设 计者运 用科 学的技 术手段 ， 通过计 算 、 选择、 布置、 设计等环节， 使系统中各类用电设备、 线路等在数量和质量上均满 足供 配 电系统正常 运转 需求 ， 且 在保证 供配 电安 全可靠 的同时考 虑系统 技术性 与 经济性 的设 计活 动 。 设计 中考虑 到 系统的 技术性 和经济 性 ， 需要建 筑师 向 电 气设计者提供有效的相关设计基础资料， 以便设计者更合理的结合建筑电气实 际情 况与 专业要 求及特 点等 ， 为设 备、 线路 的安 装配置及 运行维 护等 。 选 择 除当 的位置、 提供必要的安全空间和通道， 并在建筑结构上采取一定的措施。 防止供 配电系统某部分与建筑其他各分部在检修或发生事故的情况下相互影响 总 之， 建 筑供 配 电系统是 一项 复杂且 专业 知识性 强 的工程 ， 设计 中需 要注 意的要 点及细节很多。 文章以下就来简要阐述供 电系统、 供电线路及配电系统的的设
超高层公共建筑10kV变配电所设置方案的比选分析
超高层公共建筑10kV变配电所设置方案的比选分析近年来我国超高层公共建筑的数量逐渐增加，超高层建筑工程的建设质量及应用效果与电气系统的配置是否合理密不可分。
该类项目的设计过程中，在充分了解超高层建筑各类负荷分布情况的基础上制定最佳的中、低压供配电系统，这样才能打造一个高效率、低能耗的建筑供电网络。
文章以提高此类公共建筑电气系统的运行效益为出发点、绿色节能为应用目的，对超高层公共建筑10kV变配电所的选址问题进行比选分析。
标签：超高层公共建筑；变配电所；集中设置；分散设置在公共建筑工程设计中，电气设计人员在项目前期阶段会根据项目具体规模、分期开发使用情况、用电设备容量及负荷等级、甲方对不同业态用电配置标准及当地供电部门的供电导则要求等，分析并确定最为科学合理的供配电系统。
与普通大型公共建筑相比，超高层公共建筑考虑其单栋建筑体量较大、供电标准相对较高，在力争供配电系统简单、可靠的前提条件下，如何有效提高电气系统的运行效益，节省电气设备成本及后期投入，同时还应贯彻执行国家及地方对建筑绿色节能的设计要求，10kV变配电所（下文简称变电所）的设置方案就显得格外重要。
根据国家相关规范要求，变电所应尽可能接近和深入负荷中心[1]。
在一些大型或超高层公共建筑项目中，由于用电设备和容量比较大，通常会设置多台变压器，有时也会设置多个变配电所以满足业主使用管理和电气技术的要求，例如：变电所的低压供电半径宜控制在200m范围内，无特殊要求时用电设备接线端子处的电压损失不大于5%[2]等。
现举例分析安徽省合肥市一栋超高层公建项目的变电所设置方案，该建筑单体地上建筑高度约180m，地上共40层；1～4层为商业，5层～40层为办公塔楼（其中11F、27F为避难层，将该建筑分为低、中、高区三个区域空间），地下共两层、分别为设备用房区域和汽车库；地上、地下建筑面积共计8.0万m2。
该超高层公共建筑在地下一层集中设置两个变电所，存在供电半径偏大时，是否采用变电所分散设置——在B1层和27层分别设置一个变电所？这两种设置方案在超高層建筑的电气设计中经常遇到，具体采用哪种方案更为经济更合理？通过以下设计条件的对比，为此类项目设计单位和业主的决策提供初步的技术分析。
超高层供配电系统设计
浅谈超高层供配电系统设计摘要：随着办公建筑的用电设备种类越来越多，如电力、照明、电梯、空调消防、通信计算机等，而且不断向智能化设备方面发展，耗电量明显增加，对供配电方面提出了许多新的要求，把供配电的可靠性、安全性、灵活性摆到了更为重要的位置。
本文结合工程实例，从电源、负荷计算、配电、变配电房设计、应急电源、电气安全等方面分析超高层商业中心的供配电系统设计。
关键词：超高层建筑；商业建筑；供电；配电；设计abstract: with the office building more and more kinds of electrical equipment, such as power, lighting, elevator, air conditioning fire, communication computer etc, and to keep the intelligent equipment development, power consumption increased significantly, the power supply to put forward many new requirements, the power supply reliability, safety and flexibility to be a important position. combining with the project examples, from the power supply, load calculation, the power distribution, transformer substations design, emergency power, electrical safety analysis in the business center super-tall power supply system design.keywords: tall building; commercial buildings; power supply; distribution; design中图分类号： n945.23文献标识码：a文章编号：最近几年，随着经济的发展和新技术、新材料的不断应用，各地超高层建筑不断涌现，如杭州市的钱江新城区块根据规划就有几十幢的高层和超高层建筑将要建设。
高层建筑电气设计低压供配电系统的可靠性解析
高层建筑电气设计低压供配电系统的可靠性解析1. 引言1.1 研究背景高层建筑电气设计低压供配电系统的可靠性一直是电气工程领域的重要课题，随着城市化进程和高层建筑的不断发展，低压供配电系统在高层建筑中的应用也日益普遍。
然而，由于高层建筑的特殊性以及电气工程环境的复杂性，高层建筑电气设计的可靠性面临着一系列挑战和难题。
研究背景部分将针对目前高层建筑电气设计低压供配电系统中存在的问题和挑战进行探讨和分析，为后续研究工作的开展奠定基础。
通过对现有研究成果和实际案例的分析，我们可以深入了解高层建筑电气设计低压供配电系统的可靠性现状，为未来的研究工作提供参考和借鉴。
在当前电气工程领域，关于高层建筑电气设计低压供配电系统可靠性的研究尚处于初步阶段，仍存在着许多问题有待解决。
因此，对高层建筑电气设计低压供配电系统的可靠性进行深入研究和分析，具有重要的理论和实践意义。
的探讨将有助于我们更好地认识和理解这一领域的发展状况，为接下来的研究工作提供理论指导和实践支持。
1.2 研究意义低压供配电系统在高层建筑电气设计中起着至关重要的作用。
其可靠性直接影响到高层建筑的正常运行和安全性。
本研究旨在探讨高层建筑电气设计低压供配电系统的可靠性问题，为提高高层建筑电气系统的安全性和稳定性提供理论指导。
在当前社会，高层建筑越来越多地融入了现代化的设备和技术，电气设备的数量和复杂度也越来越大。
低压供配电系统的稳定性和可靠性面临着新的挑战。
通过对低压供配电系统可靠性指标、影响因素以及优化方法的研究，可以帮助设计师和工程师更好地设计和运行高层建筑的电气系统，确保其正常运行和安全性。
本研究的意义还在于为未来高层建筑电气设计领域的研究提供参考和启示。
通过深入分析高层建筑电气设计低压供配电系统的可靠性问题，可以为相关领域的学者和研究人员提供新的思路和方法，促进该领域的发展和进步。
本研究对于推动高层建筑电气设计领域的发展具有重要的理论和实践意义。
大型商业综合体供配电系统设计分析
大型商业综合体供配电系统设计分析我国经济体制改革以来，城市化发展进程不断加快，大型商业建设尤为重要。
其中，大型商业综合体主要是将城市中内部涵盖的商业活动区域、办公场所、居民居住建设以及城市交通运输等生活空间中超过三种的实施组合，并且在此基础上需要将所有区域之间树立相互依存。
在此过程中大型商业综合体供配电系统设计尤为重要，在设计期间形成多样化的城市性能，以此提高生活效率的综合体。
标签：大型商业综合体;供配电系统设计;工程概况在进行综合体类型的建筑物构造的过程中，供配电系统设计尤为重要，在此过程中设计工作的科学性与合理性会对综合体类型建筑物供配电工作发展存在直接关系。
因此，从供配电设计工作角度进行分析，应当重视供配电系统设计内容，并且在进行线路设计期间应当提升其高效性，以此为供配电系统的稳定、安全运行奠定良好的基礎，这对大型商业综合体整体良好运行具有较大促进作用。
1、工程概况本位以我国某商业综合体项目进行深入分析，该项目以娱乐、商业以及居住等不同功能为一体，其总建筑面积为269215.95m2。
在进行供配电系统进行设计的过程中，设计人员需要在该项目建设特点与要求的基础上，把地面以上6层设计为影院、超市以及餐饮等，并且在此基础上设计了26层的公寓楼。
将地面下负一层设计为超市、车库以及变配电室，二层设计为车库以及操作室。
该项目将供电等级设计为一级[1]。
在该工程中一共配置了12台10/0.4 kv变压器，其中一部分变压器主要使用在车库、电力、水泵以及电梯等;11号、12号变压器主要使用在冷冻机房，10kV 侧的总装机容量约为29400 kV A。
不同变压器设计安装与容量计算如表1。
2、变配电系统设计2.1 负荷等级此工程项目属于一类高层建筑，因此在进行设计的过程中，需要在高度以及平面参数的基础上把建筑中相关配置，比如稳压泵、消火栓泵、消防电梯以及控制中心等根据一级负荷原则实施全面设计。
计算机系统以及建筑机房等需要根据一级用电负荷要求与标准进行全面设计。
高层办公室建筑供配电系统设计邓昕昂
高层办公室建筑供配电系统设计邓昕昂发布时间：2021-09-03T10:06:27.609Z 来源：《中国科技人才》2021年第15期作者：邓昕昂[导读] 本次设计为一幢高层建筑，地上大约15层的写字楼为45米左右并有地下一层地下室，总面积为15000平方米左右。
设计工程首先对进行利用需用系数法高层办公楼的负荷计算，再选择主变的选择，在供配电系统会涉及到建筑负荷分级和建筑与供电的要求以及供配电过程如何采取措施降低电能损耗且保障楼宇的安全用电。
浙江大唐乌沙山发电有限责任公司摘要：本次设计为一幢高层建筑，地上大约15层的写字楼为45米左右并有地下一层地下室，总面积为15000平方米左右。
设计工程首先对进行利用需用系数法高层办公楼的负荷计算，再选择主变的选择，在供配电系统会涉及到建筑负荷分级和建筑与供电的要求以及供配电过程如何采取措施降低电能损耗且保障楼宇的安全用电。
1 引言1.1 课题背景及意义根据我国的高层办公楼建筑的规定标准，建筑层数在10层至10层以上的住宅及商业建筑且高度超过24米的其他民用高层建筑都属于高层建筑范畴，我国高层建筑发展太慢，一直滞后于国际的标准，随着经济的发展，我国的金融城市中心的建筑拔地而起，并且各种各样的高层建筑已经成为一个城市的地标。
在高层建筑的发展也映射了我国文化以及人民生活各方面发挥着越来越大的作用。
1.2本文主要研究内容 1）确定办公楼供配电系统总体设计方案 2）确定办公楼变压器台数、容量和类型 3）办公楼的供配电系统一次侧的设计 4）低压配电系统设计 5）选择主要电气设备 2 负荷计算与主变选型2.1 原始资料分析总体概括：本次设计建筑为一栋高层建筑，按照高层的设计规划，需要建设一栋15层的，其含有地下一层的地下室，地上写字楼为45米左右，建筑占地面积为1000平方米左右。
本设计办公楼根据民用建筑标准属于一类高层建筑。
电源进线设置：本设计主要考虑对的供配电工程进行设计，从供电部门的110/10kV变电站引来1路10kV电源A，配置到4km，另外，同时从供电部门的35/10kV变电站引来1路10kV电源B，由附近其他引进，距离为，两路10kV电缆从建筑物南侧引人10/0.38kV变电所。
建筑电气设计中供配电系统的应用
浅谈建筑电气设计中供配电系统的应用摘要：伴随着现代化科技的高速发展，办公建筑的用电设备的种类也逐渐在增多，如电力、照明、电梯、空调、消防、通信、计算机等，而且不断向智能化设备方面发展，耗电量明显增加，对供配电方面提出了许多新的要求，把供配电的可靠性、安全性、灵活性摆到了更为重要的位置。
下面结合实例对高层办公楼的电气设计进行系统阐述。
关键词：电气设计；安装；低压配电系统中图分类号：tm64 文献标识号：a 文章编号：2306-1499（2013）03-（页码）-页数1.电气设计说明如一个工程项目为综合楼，包括办公和酒店式写字楼（办公楼地上为十七层，写字楼为二十七层）和三层地下室以及立体车库，该工程的消防设备、电梯、生活水泵、楼梯及电梯前室照明等为一级负荷供电。
进线采用两路 10kv高压进线，在地下室设变配电室一处，在变配电室设置高低压配电柜、四台 1250kv·a 变压器，供地下室及办公楼和写字楼的消防、照明及其动力用电，变配电室设计高低压配电系统。
10kv双路常供，0.4kv侧单母线分段，母联常开。
各用电设备电源从地下变配电室穿管或沿桥架引出。
电缆及电线在地下室内敷设以及进入人防区时做密闭封堵。
本工程采用高供高计量；低压侧分计量，商铺、办公、公共用电及动力用电分别计量，无功功率负荷采用低压静电电容器柜进行集中补偿，补偿后功率因数大于 0.9。
本工程采用三相五线制即 tn-s 系统，低压供电电压为380/220v。
变压器设中性点接地，设备的保护接地、消防设备接地、弱电系统接地以及建筑的防雷接地采用共同接地体，接地电阻小 1ω；若实测接地电阻不能满足设计要求时，增设人工接地装置。
本工程的照明设有一般照明、应急照明和疏散指示照明。
其中地下车库、楼梯间、公共通道和主要出入口、水泵房、配电房、消控中心等设备用房设带镍铬蓄电池的应急照明灯，其中风机房、水泵房、配电房、消控中心以及消防电梯机房连续放电时间不少于120min，其余地方为30min。
办公的配电设计
第二章 配电系统
***主要规范 消防规范： 1.《建筑设计防火规范》 GB 50016--2006 ； 2.《高层民用建筑设计防火规范》GB 50045-95（2005年版）； 3.《民用建筑电气防火设计规程》 DG/TJ08-2048-2008； 4.《民用建筑电线电缆防火设计规程》 DGJ08-93-2002；
公寓式办公楼 、酒店式办公楼 、商务写字楼 、 综合楼
第一章 建筑概况 二、办公建筑的常用电气设备
一、重要设备
二、重要部位
重要设备： 1.主要通道的照明、各种场所事故照明、 航空障碍灯； 2.消防电梯、消防排烟、正压送风设施、 紧急广播、消防水泵、火灾自动报警、 自动灭火装置设备消防等的电力设施； 3.客梯、生活给水泵、污水泵（*）、
重要部位： 1.重要办公室、会计室、总值班室； 2.消防消防控制室、消防值班室； 3.电话总机房、变配电所、柴油发电机房、 冷冻机房、防排烟机房、消防电梯机房、 计算机房及其他弱电总机房等部位。
第一章 建筑概况 二、办公建筑的常用电气设备
三、一般设备
一般设备： 1.一般办公照明、一般通道照明、 卫生间及其他机房照明灯； 2.新风机、排气扇、一般分体空调、 排水泵； 3.办公电脑、复印机、粉碎机、饮水器、 吸尘器、干手器；
启动电流决定的： 1.直接启动； 2.星角启动； 3.变频启动； 4.软启动以及其他启动。
电机直接启动的条件： 电动机（不频繁）启动时配电母线的电压不低于系统标称电压的85%， 通常电动机的额定容量不超过变压器容量的30%，即可全压启动。
第二章 配电系统
三、 系统型式
软启动和变频启动的区别： 1.软启动是降压启动，其原理是利用固态继电器（或 双向可控硅）,0~Un无级可调，可软停车；
浅谈高层公共建筑走道照明负荷分级及供电电源
浅谈高层公共建筑走道照明负荷分级及供电电源摘要：伴随着我国整体经济的不断增长，人们对于安全隐患的问题也逐渐重视起来，对于建筑防火以及安全性能的要求十分严格，因此，对如何确定建筑物各功能区域的用电负荷分级以及备用电源的种类就显得十分重要。
建筑企业要积极响应国家所规定的《供配电系统设计规范》经济政策，科学的选择负荷等级以及备用电源，最大限度的保障人身安全，以及居民用电安全，采用先进技术进行施工管理。
但是在实际工程建设中，由于各方面的约束，不能够很好的按照国家规定去执行，经常造成不能保障用电的安全性。
因此，十分有必要对负荷等级确定以及备用电源方面进行一个合理的选择。
这篇文章主要对某工程设计中所持的观点以及具体做法进行了概述。
希望能为同行提供参考意见。
关键词：高层公共建筑；负荷分级；供电电源这篇文章主要对高层公共建筑中走道照明负荷分类标准和供电电源的类型进行了探讨。
并从建筑电气设计方面分析了建筑走道照明供电方案，从而最终得出结论。
一、项目大体概述在某办公楼项目中，项目整体楼层为13层，地下负一层，地上面12层，1-3层区域的作用是营业厅以及附属用房，4层及以上的楼层安排为办公用区域，地下一层区域设置成车库，供办公人员停放，一共设有30个停车位，建筑整体面积可达18000平方米，整体总高度为50米，其中各个楼层的高度是不一样的，一层高度是4.6米，2-3层楼高为4.3米，4层以上至11层高度为4米，第12层的高度是3.5米。
屋面电梯机房层高为3米，水箱间的高度为4米，地下室总层高为5米，室内外高度差为0.8米，整体楼层结构形式运用的是框架剪力墙结构。
此项建筑工程设计为一类高层办公建筑。
二、负荷分级以及供电电源的选用1.负荷设计依据《供配电系统设计规范》与《民用建筑电气设计规范》是适用于工业和民用建筑供配电系统设计的主要基础规范，极具权威性。
所以，此规范受到了广大电力设计人员的高度关注。
此规范在总则中明确指出：供配电系统设计必须严格按照国家技术经济政策进行执行，做到供电安全、技术先进、经济合理等方面，所以，电力设计人员应按照“规定负荷，用电容量，工程建筑特点以及工程供电标准”等方面进行用电方案设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层办公建筑供配电系统设计
发表时间：2020-04-07T14:08:14.833Z 来源：《基层建设》2019年第32期作者：徐喆
[导读] 摘要：伴随着城市的发展进程，城市中高层办公建筑施工项目随之增多。
安徽寰宇建筑设计院安徽省合肥市 230041
摘要：伴随着城市的发展进程，城市中高层办公建筑施工项目随之增多。
当今无论是强电还是弱电系统，都应以安全、可靠、经济、便利作为其设计原则。
同时，人们对高层办公建筑供配电系统的时效性与安全性也提出了更高的要求。
基于此，本文论述了高层办公建筑供配电系统设计原则与关键内容，旨在为业内人士提供参考意见。
关键词：高层办公建筑；供配电系统设计
引言
高层办公建筑的范围一般包括高度大于24m的高层建筑，因此在生活中高层办公建筑是十分常见的建筑类型，为了确保整体高层办公建筑的功能够完善，合格的高层办公建筑都必须配备有相当完善的配电系统，完善的配电系统不仅使建筑本身的功能更加完善，同时还能保证整栋高层办公建筑的供电安全以及配电要求。
因此，考虑高层办公建筑供电使用，配电系统设计方案既要满足合理高效的原则，又要充分考虑到各个因素的要求，使配电系统满足高层办公建筑的需求，从基本的办公用电、生活用电到紧急事故发生时的消防用电等方面，都要保证负荷电气能稳定持续供电。
通过完善设计方案，最大限度消除安全隐患，保证高层办公建筑内常驻人员安全，避免严重意外危险事故的发生。
1高层办公建筑供配电设计的原则
1.1保证线路的运行质量
从现在的国情来看，建筑电气供配电线路设计的相关人员要把线路的质量运行和业主们的用电安全和质量相联系，提升能源的利用效率和使用程度，把同等数量和质量的电能的优势发挥到最大。
对建筑电气的供配电线路进行设计时要保证对建筑物的足够了解，设计的内容和业主需求和建筑要求一定要高度一致，这样可以保证建筑施工的有效进行，还可以保证设备和线路为业主提供足够的、安全的电能，在进行建筑电气供配电线路设计时还要保证电路符合实际情况，要保证建筑工程中不会出现超负荷的现象，对各种电器和电能的使用都要考虑在内，也要注意建筑电气中供配电线路设计的资金问题，将其控制在合理的范围内，不能只考虑成本问题而导致资源的流失。
社会经济和建设速度的加快也使得许多的建筑物快速兴起，供配电线路是保证建筑安全的基础设施，需要设计和研发人员积极主动地去进行监督和设计。
1.2调整变电所位置，保证变电配套设备
在高层办公建筑供配电系统设计过程中，应充分考虑建筑规模与发展规划。
同时，变电所设计需充分考虑工程项目特征、用电容量与电力负荷强度等关键因素。
根据设计要求和设计目的，严格按照最新的《供配电系统设计方案》，《高层建筑设计防火规范》等现行国家标准进行设计，然后进行负荷等级与无功补偿计算来选择合适的负荷分级及供电电源设计，电力变压器选择等方案。
在变电所设计过程中，应严格遵照国家标准规范选择产品，杜绝不合规、不合格产品。
1.3紧密结合实际
在设计过程中，设计师也要充分考量该项设计是否能够具备实际的操作意义，同时还需要使设计资金合理利用。
同时对于变电所位置的选择也是重要的影响因素，通常需要结合高层办公建筑内部实际情况考虑实际需求以及技术因素。
2高层办公建筑供配电系统设计
2.1电气设备低压断路器的选择
电气设备的低压断路器的主要作用是作为照明、供电系统对主体电气设备的控制和保护的载体装置，由此可见低压断路器是整个供配电系统稳定运行的关键。
低压断路器相对老式闸刀和保险丝等断裂装置安全保护性能更强。
低压断路器有直流和变流电路，按照构造分类有封闭式和框架式两种低压电路。
不用功能用途的高层建筑应该采用不同的低压断路器，因为每座高层办公建筑在电力使用情况方面都不尽相同，选择合适的电气设备低压断路器能够使高层办公建筑的供配电系统运行更加稳定，对电气工程的整体设计起到结构优化作用。
2.2选择导线进行合理布线
高层办公建筑电气中供配电线路的设计和施工人员进行线路设计时要保证导线横截面积和导线的材料选择符合规定和要求，目前建筑工程中使用最多的导线就是铝线和铜线，铜线在价格和使用情况上都具备一定的优势，所以在实际的高层建筑工程中使用的大多还是铜线，在实际的建筑工作中要对线路的长度和横截面积进行科学合理的估算和设计，在能够核算电气设备功率值的情况下进行导线横截面积的最小化，节省成本。
高层办公建筑工程中的线路布局非常复杂，需要考虑防火和防水等许多要求，降低电磁的干扰，使得信号传输质量不断提高。
2.3正确选择配电所位置
合理选择配电所位置，在配电系统中配电所的位置应尽量分布在靠近负荷中心的位置，以便于设备的运行，同时能避免高温以及剧烈颤动，从而降低危险因素。
同时，在材料选择方面，对电缆的选择主要应该优先选择电阻率较小的铜芯线，并且通过合理布置走向的方式节省电缆长度，针对长期供电的电路走向，就应选择电缆截面稍微放大的材料，这样以便于保护装置以及后期技术更新提供便捷的服务，在合适处选择合适的材料，使材料得到合理的利用，既做到了不浪费资源的同时还能最大化优化配电系统的各项性能，以达到与节能及环保理念相契合的目的。
此外，为高层办公建筑内部较为密集人群的安全，配电所的设立位置应安排在独立的高层办公建筑物内，避免设置不合理导致的各种安全隐患。
2.4电机设备升级改造
对于整个供配电系统设计来说，电机的耗电率是不容忽视的。
根据相关调查显示，电机耗电量约占整个高层办公建筑工程项目耗电量的90%以上，而且绝大多数电机设备的电能分配率较低。
为此，工作人员务必注重电机设备的选择。
针对低功率的电机设备，应优选低压电机，其余优选高压电机，同时根据高层办公建筑内部构造情况，从经济性与技术性角度进行综合评估，优选电机功率。
2.5采取无功补偿策略
在建设项目实践设计的过程中发现，高层办公建筑一般具有用电负荷相对不稳定、易起伏、自然功率因数等需要格外注意的特点，这
些特点不仅使设计更为复杂，而且还会造成高层办公建筑物无法实现节能减排的环保要求，以及电压的不必要损失，关于这一问题可以通过完善高层办公建筑物内部设计的过程中，采用无功补偿的方式，可以有效快速提高配电系统的功率因数，同时减轻用电的不必要浪费，最终实现建设节能型配电系统设计的目标。
高层办公建筑中，供电主要包括照明电器、办公设备，其余负荷包括电梯、水泵以及消防设备，因此高层办公建筑配电系统节能设计过程中，从技术经济的角度出发，也是十分有必要采用无功补偿的方式的，这样的配电设计在高层办公建筑中能充分满足较为密集人群的用电需求，还能在一定程度上使多种额外损耗减少，使得整个办公建筑的配电系统设计达到节能以及经济这一关键的双向优点。
结语
综上所述，电力在当前社会起到了重要的作用，当前人们日常的生产与生活已经离不开电力的使用和支持，并且伴随着人们生活品质的提高，对于电力的使用也有了更高的要求。
为了能够更好的满足当下人们的需求，我们就需要强化高层办公建筑中的供配电设计，从实际的需求出发，确保高层办公建筑供配电质量的提升。
参考文献：
[1]康佳颖，岳光.建筑电气中供配电线路设计的思考[J].科技传播，2014，（8）：107-108.
[2]王文龙，温伟龙，李斌等.建筑电气中供配电线路设计的思考[J].建筑工程技术与设计，2017，（33）：1821-1821.
[3]赵荣珂.建筑电气中供配电线路设计的思考[J].建筑工程技术与设计，2017，（26）：1996-1996.。
