数控车床螺纹加工编程指令的应用济宁职业技术学院(山东)张玉香在目前的FANUC 和广州数控系统的车床上,加工螺纹一般可采用3 种方法:G32 直进式切削方法、G92直进式固定循环切削方法和G76 斜进式复合固定循环切削方法。

由于它们的切削方式和编程方法不同,造成的加工误差也不同,在操作使用时需仔细分析,以便加工出高精度的零件。

1.编程方法(1)G32 直进式螺纹切削方法指令格式:图1G32直进式螺纹切削方法指令格式:G32 X(U )_ Z(W )_ F_ ;该指令用于车削圆柱螺纹、圆锥螺纹、端面螺纹。

其编程方法与G01 相似,如图1所示。

使用说明:①式中(X ,Z )和(U ,W )为螺纹的终点坐标,即图1 中B 点的坐标值;F 后的数值为导程(单线时为螺距)。

②当α=0°时,作直螺纹加工,编程格式为G32 Z_F_或G32 W_F_ ;当α<45°时加工锥螺纹,螺距以Z轴方向的值指定;当α>45°时螺距以X 轴方向的值指定;当α=90°时,加工端面螺纹,编程格式为G32 X_ F_或G32 U_ F_ 。

③螺纹切削中进给速度倍率开关无效,进给速度被限制在100% ;螺纹切削中不能停止进给,一旦停止进给切深便急剧增加,非常危险。

因此,进给暂停在螺纹加工中无效。

④在螺纹切削程序段后的第一个非螺纹切削程序段期间,按进给暂停键时刀具在非螺纹切削程序段停止。

⑤主轴功能的确定。

在编写螺纹加工程序时,只能使用主轴恒转速控制功能(程序中编入G97 ),由于进给速度的最大值和最小值系统参数已设定,在加工螺纹时为了避免进给速度超出系统设定范围,所以主轴转速不宜太高,一般用如下公式计算:(取)且从粗加工到精加工,主轴转速必须保持恒定。

否则,螺距将发生变化,会出现乱牙。

⑥螺纹起点和终点轴向尺寸的确定。

螺纹加工时应注意在有效螺纹长度的两端留出足够的升速段和降速段,以剔除两端因进给伺服电动机变速而产生的不符合要求的螺纹段,通常:δ=(2~3 )螺距δ=(1~2 )螺距⑦螺纹起点和终点径向尺寸的确定。

FANUC系统数控车床编程与操作

FANUC系统数控车床编程与操作

G04 暂停指令 G04为程序的暂停,格式为 G04 X 或G04 U 或G04


P,X和U的单位为秒,P的单位为毫秒. 如:G04 X1.; 表示暂停1秒 G04 U1.; 表示暂停1秒 G04 P1000;表示暂停1秒。 注:有的机床在主轴停止状态下不执行暂停指令, 只有在主轴旋转下才执行。
宏指令
G65 宏程序非模态调用 格式:G65 P_ X_ Z_ A_ B_ C_ L_;G65为自变量,直
接对相对应的变量号赋值,被调用的程序内无需再赋值。X 对应#24,Z对应#26,A对应#1,B对应#2.C对应#3。L表示 被调用的次数,如不输入L,表示只调用一次,无需输入。P 表示被调用的程序号。如果被调用的程序号为9000以后,而 再用参数把9000以后的程序隐藏,那么机床只运行被调用的 程序,但看不到被调用程序的内容。注:被调用的程序最多 可以4级嵌套,被调用的程序可以再执行程序调用。被调用 的程序结束符为M99。) G66 宏程序模态调用(格式相同,但不同于G65的是G66为 模态调用,当执行完被调用的程序,返回到主程序时,若主 程序段出现轴移动,如G0或G1,那么它执行完轴移动后再去 调用宏程序,直到主程序中出现G67,才能停止调用。) G67 取消宏程序模态调用
?g20英制输入每英寸等于254mm?g21公制输入开机默认无需输入?g22行程检测开关打开?g23行程检测开关关闭?g25主轴速度波动检测开?g26主轴速度波动检测关?g27返回参考点检测基本不用?g28返回机床参考点?格式g28u0w0?采用增量编码器的机床执行g28时是靠压行程?开关去完成
FANUC系统数 控编程与操作

限用于G96恒限速切削。
G代码详解
G00 快速定位 机床由设定的最快速度进行程序坐标点的定

内螺纹零件数控手工编程加工实例分析

内螺纹零件数控手工编程加工实例分析

内螺纹零件数控手工编程加工实例分析作者:于世忠来源:《科协论坛·下半月》2013年第12期摘要:内螺纹零件采用手工编程加工比自动编程生成的程序要简单的多,可以采用特殊的G功能指令进行零件加工,提高加工效率,降低生产成本。

关键词:内螺纹数控编程 G功能中图分类号:TG659 文献标识码:A 文章编号:1007-3973(2013)012-049-021 前言对于一些特殊类型的加工零件我们可以采用手工编程当中一些特殊的方法,合理运用一些手工编程当中G功能指令,可以使程序步骤得到精简,使一些中低档数控机床系统运行要求降低,加工效率和精度得到提高。

2 零件图样分析编制如图1所示程序并加工。

工件材料为45#钢,毛坯为 50棒料,要求完成工件内螺纹加工,毛坯以预制 20mm、深26mm底孔。

3 零件加工完成3.1 零件螺纹分析根据图样中螺纹标注可知,零件右端内螺纹为普通细牙螺纹,公称直径为24mm,螺距为2mm,单线,右旋,螺纹长度21mm,螺纹中、顶径公差带代号为7H。

3.2 确定工艺及编程加工路线用三爪卡盘自定位,一次装夹依次完成外形轮廓、粗、精加工,螺纹孔底加工,内螺纹加工,加工步骤:(1)G71循环指令外形轮廓粗加工。

(2)G70循环指令外形轮廓精加工。

(3)G90指令粗、精加工内孔轮廓。

(4)G76循环指令加工内螺纹。

3.3 工艺参数确定3.4 根据实体模型和加工工艺分析自动生成编辑程序(参考)4 结语正确掌握数控车床手工编程和工艺设计特殊方法的加工运用,可以大大简化加工程序,节省了零件加工时间还能保证零件的加工精度,在实践工作中有一定的现实意义。

参考文献:[1] 唐勰.浅析FANUC-0iT系统数控车床的螺纹加工[J].中国现代教育装备,2010(01):74-75.[2] 赵歧刚,于世忠.数控车床零件加工技术[M].北京:电子出版社,2013:94-100.[3] 韦富基,李振尤.零件数控车削加工[M].北京:北京理工大学出版社,2009.。

数控车床上圆弧螺纹的宏程序编程与加工

数控车床上圆弧螺纹的宏程序编程与加工

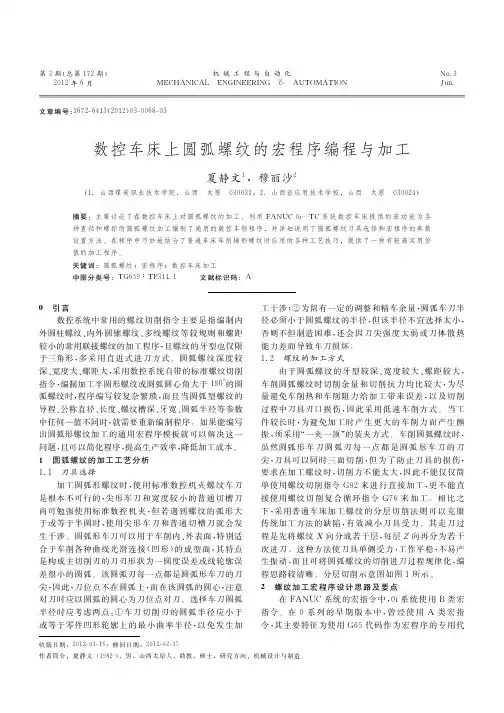

第3期(总第172期)2012年6月机械工程与自动化MECHANICAL ENGINEERING & AUTOMATIONNo.3Jun.文章编号:1672-6413(2012)03-0068-03数控车床上圆弧螺纹的宏程序编程与加工夏静文1,穆丽沙2(1.山西煤炭职业技术学院,山西 太原 030031;2.山西省应用技术学校,山西 太原 030024)摘要:主要讨论了在数控车床上对圆弧螺纹的加工。
