入口连接法兰：8寸1.0 MPa
入口段直径：Φ219
外型尺寸：1700X3500X600（长x 高x 宽）
火炬重量：约600 Kg
工作压力：1.0 MPa
控制箱技术参数：
电源：AC220V/50HZ：
电瓶：12V7.2Ah
无线遥控器工作频率：315MHz。
无线遥控距离：100M
控制电缆电压：AC12V
超出保修期及，由于非质量原因引起的故障及零件损坏，厂家需要收取一定费用。
7安装示意图
点火器工作时,导电杆前端发出“叭,叭,叭,…”的声音
点火电击声音.
正常现象.
点火装置各连接处打火花
连接的接头处未拧紧。
拧紧（注意瓷件不可用力过大）
在未接外部电源情况下，
使用时间过短。（小于5分钟）
1控制器的内置电瓶未充足电
1重新充电至正常。
点火控制器不充电，外部电源指示灯无显示
1无交流电源输入
2交流电源保险熔断
5.充电操作：
当内部电压下降到10.5V时，此时应对点火控制器充电。
接通220V外部电源，打开电源开关，即进入充电模式，充满后应断开电源停止充电。
充电指示灯均匀闪亮-------进入充电状态
充电指示灯长亮-----------充满
充电指示灯不亮-----------电池有问题，接触不良或电池损坏
仪器长期不用时要关掉电源。并且每隔1～2个月进行充电一次，以保持电瓶正常工作。
1检查外接交流电源。
2更换同型号保险管。
在接通外部电源情况下
充电指示灯不亮，
电瓶不充电，
电瓶不良或损坏
联系更换同型号电瓶。
点火控制器输出电压过低
小于10V
也许控制器内电压转换器有故障
联系售后服务或维修。
点火控制器充电不足
充电指示灯闪亮不停
也许控制器充电系统有故障
联系售后服务或维修。
5．注意事项：
1.点火控制箱的外接电源为220V/50Hz交流电源。
2.手动点火：
按住控制箱上手动点火按钮，点火杆放电，杆前端应该发出“叭,叭,叭,…………”的爆炸声音，电流表指示点火电流1.5A左右。
3.无线遥控点火：
将室外天线连接好，操作遥控发射器按钮，点火杆放电，遥控发射器上的指示灯亮，点火杆放电。
4.自动点火：
打开自动点火开关，既开始自动点火，点火指示灯间歇点亮。自动点火时间不宜超过30分钟。
6.将不锈钢点火电杆与打火电嘴连接好后固定在引火管上（见安装示意图），用耐高温高压电缆与点火装置连接起来，由于都是含有瓷件安装时注意轻拿轻放，严禁抛丢、敲打、弯折、碾压。
6点火装置易损件
名称
代号
型号
数量
价格
备注
航空插头
P20K3Q
2
橡胶两芯软电缆
YC-2x2.5mm2
100米
铠装高温高压电缆
FF46
点火电流：1500～1700mA
仪器箱到高压点火器连接电缆长度：100m±10﹪
仪器箱外型尺寸：270x150x260（长x 高x 宽）
相对湿度：＜90﹪
工作温度：-30℃～60℃
消耗功率：≤60W
点火操作方式：自动间歇，遥控，手动。
点火高压包技术参数：
点火介质：石油液化汽
电源电压：AC12V 50HZ
工作程序：
将放喷管线安装到燃烧器（火炬）进气口。
连接好电缆与液化气软管。
调整好调风螺母
启动电子点火器。
打开液化气罐，操作电子点火器点燃引火管（一级点火）。
燃烧着的引火管将放空气体点燃（二级点火）。
关闭液化气罐，熄灭引火管，任由可燃放空气体燃烧。
2．GDX高能点火控制箱使用说明
1.准备与开机：
连接好液化气管线。连接电源线、控制输出线、高压线、和点火电杆（连线之前电源开关应处在左方关的位置）。打开控制箱电源开关，电源指示灯亮，电压表应指示12V左右。
工作原理与特点：
高能点火器采用电容储能，半导体电咀发火，火花能量大（单火花能量达焦耳数量级），具有很强的自净化能力，不受气压污染影响，抗油、抗水、抗结焦、耐高温高压屏蔽电缆，传输损耗低，可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。
GDX点火控制箱，具有手动，自动，遥控三种点火方式。
控制箱内装有电瓶和充电控制系统，在无外部电源情况下仍可使用。
邮政编码：067000
电话：0314-2153490
传真：0314-2153498
网址:www.kingdream-cd.com
2012-1

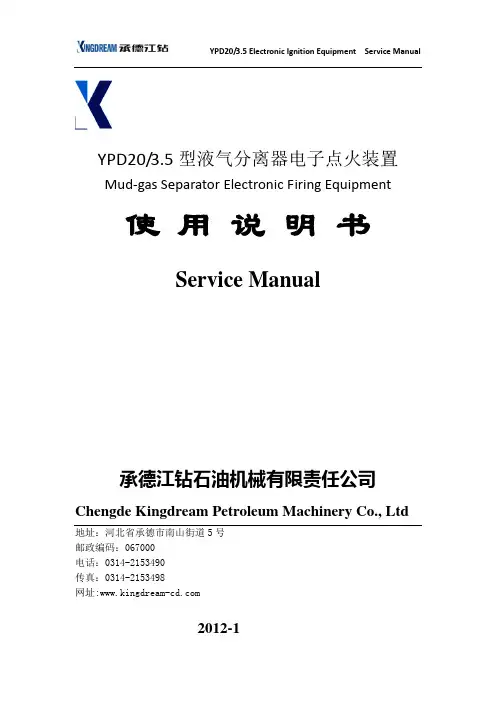

YPD20/3.5型液气分离器电子点火装置说明书
1．概述
在石油钻探的过程中，由于地层的压力与油气井的液柱压力失去平衡，就可能发生油气井的“溢流”或“井喷”。当“溢流发生，钻井工作者都会在油气井口控制住；在处理的过程中都会先用泥浆气体分离器将井内的泥浆（原油）和天然气的混合钻井液进行处理。泥浆（原油）要回收，天然气要引出一定距离烧掉。排出的天然气如果不烧掉，它与空气混合到一定比例就可能爆炸，如有H2S有毒气体就会危害人的生命。
2.燃烧器底座要与基础固定牢靠，需要时辅以绷绳。
3.点火控制箱应安放在避免日晒雨淋及风沙和环境温度低于40℃且无易燃易爆物质的地方,严禁倒置，并应可靠接地（放在绝缘的地方应连接接地线）。
4.点火装置安装在管线的防雨电器盒上，要求与管线连接可靠（与之接地）。火炬筒体与防雨电器盒要有5米以上的距离。
5.将点火控制器与点火装置用配备的控制电缆连接紧固；连接时请注意与点火控制器和点火装置的连接方向。并且该导线需要采取抗高温、防碾压保护。
YPD20/3.5型液气分离器电子点火装置
Mud-gas SeparatorElectronic Firing Equipment
使用说明书
Service Manual
承德江钻石油机械有限责任公司
Chengde Kingdream Petroleum Machinery Co., Ltd
地址：河北省承德市南山街道5号
2.严禁在高压点火导线与点火导电杆未连接的状况下开启点火开关；
3.GDX高能点火控制箱在工作时的输出电压为交流12V电压，严禁带电移动、连接和碾压。
4.GDX高能点火控制箱的输出电源只能与点火高压包装置连接。不可作为其它电源使用。
5.GDX高能点火控制箱和点火装置为非防爆产品，注意安装环境周围不能有易燃液体和挥发性的易爆气体。
火花能量：6J
火花频率：3-8次／秒
外型尺寸：220×175×110
点火杆安装螺纹：M20×1.5
点火杆耐温：1300℃
点火杆直径：ø18
电缆连接方式：铠装
高压输出电压：DC2500伏
4．问题和解决办法
问 题
原 因
建 议 解 决 方 法
按下点火按钮后，点火装置不点火
1.控制箱内电瓶亏电
2.输出保险烧断
这套YPD20/3。5型燃烧装置就是将泥浆气体分离器尾气放空处理的装置。用它可将放空的可燃有害气体点燃焚烧以消除其对环境和安全的危害，是一种安全环保设备。
基本组成：
我公司设计制造的液气分离器点火装置,主要由火炬主体、高能点火高压包、点火器控制箱、引火筒、高温高压电缆、波纹软管、石油液化气罐（液化气用户自配）、安装支架、等部分组成（详见附图）。
6．本产品质保时间为一年。
由于运输安全考虑 液化气罐需要用户自行罐装。
特别安全警示：
本仪器无防爆功能，使用时要远离可燃气源，千万注意！
注意高压！ 控制箱严禁带电开盖！严禁带电连接！
非专业人员请勿随意拆开！
3．YPD20/3.5型液气分离器电子点火装置技术参数：
火炬技术参数：
燃烧器（火炬）通径： DN200mm
10米
不锈钢点火杆
Φ18X 1M
1
高压包
GNQ-05
1
液化气软管
Φ8GB2551-92
1
蓄电瓶
HYS1272 (12V7.2Ah)
1
充电器
12V1A CD04Q06
1
保险管
2A
2
电源转换器
DC12V-AC220V
1
继百度文库器
HH53P AC220V
1
遥控手柄
315MHz
1
遥控手柄电池
6F22 9V
1
本装置保修时间为一年
6.高能的点火导电杆内由高频瓷件组成，安装时应轻拿轻放，严禁抛丢，弯折，碾压。
7.点火工作时,导电杆前端应该发出“叭,叭,叭,叭,…………”的爆炸声音.否则视为点火器有故障.
8.点火控制箱在未连接外接电源时，工作中：当内部电压下降到10.4V—11V时，此时应对点火控制器充电。当过放电后再对电瓶充电较困难。
安装和连接：
1.安装点火装置时一定要选择空旷不会引起火灾的地方。
应符合《GB50183-2004石油天然气工程设计防火规范》
点火装置距离井口至少70米以上，具体安装方法请参考井控技术手册
及《API RP 521泄压系统及减压系统指导手册》
《HG/T20570.12-95火炬系统设置》
《SH3009-2001可燃性气体排放系统设计规范》
3.连接电缆和点火连接线断线
4.高压连接线的接头未接紧固
5.点火导电杆损坏
6.可能点火装置坏了
7.点火控制器和点火装置型号（编号）不对
1.充电后，再用
2.更换同型号保险管
3.检查连接导线和点火导线
4.关闭点火控制器，检查后，再连接紧固
5.检查是否断列或更换
6.联系售后服务或维修
7.检查更换同型号（编号）的系统
入口段直径：Φ219
外型尺寸：1700X3500X600（长x 高x 宽）
火炬重量：约600 Kg
工作压力：1.0 MPa
控制箱技术参数：
电源：AC220V/50HZ：
电瓶：12V7.2Ah
无线遥控器工作频率：315MHz。
无线遥控距离：100M
控制电缆电压：AC12V
超出保修期及，由于非质量原因引起的故障及零件损坏，厂家需要收取一定费用。
7安装示意图
点火器工作时,导电杆前端发出“叭,叭,叭,…”的声音
点火电击声音.
正常现象.
点火装置各连接处打火花
连接的接头处未拧紧。
拧紧（注意瓷件不可用力过大）
在未接外部电源情况下，
使用时间过短。（小于5分钟）
1控制器的内置电瓶未充足电
1重新充电至正常。
点火控制器不充电，外部电源指示灯无显示
1无交流电源输入
2交流电源保险熔断
5.充电操作：
当内部电压下降到10.5V时，此时应对点火控制器充电。
接通220V外部电源，打开电源开关，即进入充电模式，充满后应断开电源停止充电。
充电指示灯均匀闪亮-------进入充电状态
充电指示灯长亮-----------充满
充电指示灯不亮-----------电池有问题，接触不良或电池损坏
仪器长期不用时要关掉电源。并且每隔1～2个月进行充电一次，以保持电瓶正常工作。
1检查外接交流电源。
2更换同型号保险管。
在接通外部电源情况下
充电指示灯不亮，
电瓶不充电，
电瓶不良或损坏
联系更换同型号电瓶。
点火控制器输出电压过低
小于10V
也许控制器内电压转换器有故障
联系售后服务或维修。
点火控制器充电不足
充电指示灯闪亮不停
也许控制器充电系统有故障
联系售后服务或维修。
5．注意事项：
1.点火控制箱的外接电源为220V/50Hz交流电源。
2.手动点火：
按住控制箱上手动点火按钮，点火杆放电，杆前端应该发出“叭,叭,叭,…………”的爆炸声音，电流表指示点火电流1.5A左右。
3.无线遥控点火：
将室外天线连接好，操作遥控发射器按钮，点火杆放电，遥控发射器上的指示灯亮，点火杆放电。
4.自动点火：
打开自动点火开关，既开始自动点火，点火指示灯间歇点亮。自动点火时间不宜超过30分钟。
6.将不锈钢点火电杆与打火电嘴连接好后固定在引火管上（见安装示意图），用耐高温高压电缆与点火装置连接起来，由于都是含有瓷件安装时注意轻拿轻放，严禁抛丢、敲打、弯折、碾压。
6点火装置易损件
名称
代号
型号
数量
价格
备注
航空插头
P20K3Q
2
橡胶两芯软电缆
YC-2x2.5mm2
100米
铠装高温高压电缆
FF46
点火电流：1500～1700mA
仪器箱到高压点火器连接电缆长度：100m±10﹪
仪器箱外型尺寸：270x150x260（长x 高x 宽）
相对湿度：＜90﹪
工作温度：-30℃～60℃
消耗功率：≤60W
点火操作方式：自动间歇，遥控，手动。
点火高压包技术参数：
点火介质：石油液化汽
电源电压：AC12V 50HZ
工作程序：
将放喷管线安装到燃烧器（火炬）进气口。
连接好电缆与液化气软管。
调整好调风螺母
启动电子点火器。
打开液化气罐，操作电子点火器点燃引火管（一级点火）。
燃烧着的引火管将放空气体点燃（二级点火）。
关闭液化气罐，熄灭引火管，任由可燃放空气体燃烧。
2．GDX高能点火控制箱使用说明
1.准备与开机：
连接好液化气管线。连接电源线、控制输出线、高压线、和点火电杆（连线之前电源开关应处在左方关的位置）。打开控制箱电源开关，电源指示灯亮，电压表应指示12V左右。
工作原理与特点：
高能点火器采用电容储能，半导体电咀发火，火花能量大（单火花能量达焦耳数量级），具有很强的自净化能力，不受气压污染影响，抗油、抗水、抗结焦、耐高温高压屏蔽电缆，传输损耗低，可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。
GDX点火控制箱，具有手动，自动，遥控三种点火方式。
控制箱内装有电瓶和充电控制系统，在无外部电源情况下仍可使用。
邮政编码：067000
电话：0314-2153490
传真：0314-2153498
网址:www.kingdream-cd.com
2012-1
YPD20/3.5型液气分离器电子点火装置说明书
1．概述
在石油钻探的过程中，由于地层的压力与油气井的液柱压力失去平衡，就可能发生油气井的“溢流”或“井喷”。当“溢流发生，钻井工作者都会在油气井口控制住；在处理的过程中都会先用泥浆气体分离器将井内的泥浆（原油）和天然气的混合钻井液进行处理。泥浆（原油）要回收，天然气要引出一定距离烧掉。排出的天然气如果不烧掉，它与空气混合到一定比例就可能爆炸，如有H2S有毒气体就会危害人的生命。
2.燃烧器底座要与基础固定牢靠，需要时辅以绷绳。
3.点火控制箱应安放在避免日晒雨淋及风沙和环境温度低于40℃且无易燃易爆物质的地方,严禁倒置，并应可靠接地（放在绝缘的地方应连接接地线）。
4.点火装置安装在管线的防雨电器盒上，要求与管线连接可靠（与之接地）。火炬筒体与防雨电器盒要有5米以上的距离。
5.将点火控制器与点火装置用配备的控制电缆连接紧固；连接时请注意与点火控制器和点火装置的连接方向。并且该导线需要采取抗高温、防碾压保护。
YPD20/3.5型液气分离器电子点火装置
Mud-gas SeparatorElectronic Firing Equipment
使用说明书
Service Manual
承德江钻石油机械有限责任公司
Chengde Kingdream Petroleum Machinery Co., Ltd
地址：河北省承德市南山街道5号
2.严禁在高压点火导线与点火导电杆未连接的状况下开启点火开关；
3.GDX高能点火控制箱在工作时的输出电压为交流12V电压，严禁带电移动、连接和碾压。
4.GDX高能点火控制箱的输出电源只能与点火高压包装置连接。不可作为其它电源使用。
5.GDX高能点火控制箱和点火装置为非防爆产品，注意安装环境周围不能有易燃液体和挥发性的易爆气体。
火花能量：6J
火花频率：3-8次／秒
外型尺寸：220×175×110
点火杆安装螺纹：M20×1.5
点火杆耐温：1300℃
点火杆直径：ø18
电缆连接方式：铠装
高压输出电压：DC2500伏
4．问题和解决办法
问 题
原 因
建 议 解 决 方 法
按下点火按钮后，点火装置不点火
1.控制箱内电瓶亏电
2.输出保险烧断
这套YPD20/3。5型燃烧装置就是将泥浆气体分离器尾气放空处理的装置。用它可将放空的可燃有害气体点燃焚烧以消除其对环境和安全的危害，是一种安全环保设备。
基本组成：
我公司设计制造的液气分离器点火装置,主要由火炬主体、高能点火高压包、点火器控制箱、引火筒、高温高压电缆、波纹软管、石油液化气罐（液化气用户自配）、安装支架、等部分组成（详见附图）。
6．本产品质保时间为一年。
由于运输安全考虑 液化气罐需要用户自行罐装。
特别安全警示：
本仪器无防爆功能，使用时要远离可燃气源，千万注意！
注意高压！ 控制箱严禁带电开盖！严禁带电连接！
非专业人员请勿随意拆开！
3．YPD20/3.5型液气分离器电子点火装置技术参数：
火炬技术参数：
燃烧器（火炬）通径： DN200mm
10米
不锈钢点火杆
Φ18X 1M
1
高压包
GNQ-05
1
液化气软管
Φ8GB2551-92
1
蓄电瓶
HYS1272 (12V7.2Ah)
1
充电器
12V1A CD04Q06
1
保险管
2A
2
电源转换器
DC12V-AC220V
1
继百度文库器
HH53P AC220V
1
遥控手柄
315MHz
1
遥控手柄电池
6F22 9V
1
本装置保修时间为一年
6.高能的点火导电杆内由高频瓷件组成，安装时应轻拿轻放，严禁抛丢，弯折，碾压。
7.点火工作时,导电杆前端应该发出“叭,叭,叭,叭,…………”的爆炸声音.否则视为点火器有故障.
8.点火控制箱在未连接外接电源时，工作中：当内部电压下降到10.4V—11V时，此时应对点火控制器充电。当过放电后再对电瓶充电较困难。
安装和连接：
1.安装点火装置时一定要选择空旷不会引起火灾的地方。
应符合《GB50183-2004石油天然气工程设计防火规范》
点火装置距离井口至少70米以上，具体安装方法请参考井控技术手册
及《API RP 521泄压系统及减压系统指导手册》
《HG/T20570.12-95火炬系统设置》
《SH3009-2001可燃性气体排放系统设计规范》
3.连接电缆和点火连接线断线
4.高压连接线的接头未接紧固
5.点火导电杆损坏
6.可能点火装置坏了
7.点火控制器和点火装置型号（编号）不对
1.充电后，再用
2.更换同型号保险管
3.检查连接导线和点火导线
4.关闭点火控制器，检查后，再连接紧固
5.检查是否断列或更换
6.联系售后服务或维修
7.检查更换同型号（编号）的系统
