[整理版]汽车人机工程学13
汽车总布置人机工程学
做一枚螺丝钉，那里需要那里上。21.1.1902: 07:5902:07Jan-2119- Jan-21
日复一日的努力只为成就美好的明天 。02:07:5902: 07:5902:07Tuesday, January 19, 2021
安全放在第一位，防微杜渐。21.1.1921.1.1902:07:5902:07: 59January 19, 2021
1、人机工程学概述
2、汽车人机工程的设计过程与步 骤
2、汽车人机工程设计的过程与步骤
汽车人机工程设计的一般步骤
A、确定H点
B、视野校核 C、操作舒适性校核 D、汽车的安全性分析
2、汽车人机工程设计的过程与步骤
汽车人机工程设计的一般步骤
A、确定H点：选定设计用的百分位 人体，根据加速踏板、地板及方向 盘的位置选择合适的人体坐姿以初 步确定H点。根据车身空间通过对选 定人机的布置及相关校核初步确定 后排的H点及坐姿。
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
相信命运，让自己成长，慢慢的长大 。2021年1月19日星期 二2时7分59秒 Tuesday, January 19, 2021
爱情，亲情，友情，让人无法割舍。21.1.192021年1月19日 星期二 2时7分 59秒21.1.19
谢谢大家！
车辆与人机工程学
1）基于人体感官的界面设计例如，人的视觉有视角、视野、可视光波长范围、颜色分辨力、视觉灵敏度、定位错觉、运动错觉、视觉疲劳等特性，汽车的挡风玻璃、仪表板和仪表的设计就要充分考虑这些特性，使驾驶者能够得到足够的视区，能够迅速辨认各种信号，减少失误和视觉疲劳。
交通标志的设计也应该采用大多数人能明辩的颜色和不易产生错觉的形状。
2）基于人体形态的界面设计不同地区和人种、不同年龄和性别都具有不同的身体尺寸，为不同地区和群体设计的汽车就要参考特定对象的人体参数，在现代社会条件下，以一种产品规格想占有不同地区的市场是很难的。
人在生活和劳动中又具有各种不同的形态，人体在不同的姿态下工作，全身的骨头和关节处于不同的相对位置，全身的肌肉处于不同的紧张状态，心脏负担不同，疲劳程度也不同。
设计一台机器首先要考虑采用什么身体形态来操纵，选定姿态后，还要考虑以最舒适的方式对人体进行支撑，并适当地布置被操作对象的位置，从而减少疲劳和误操作。
例如司机在驾驶汽车的时候采用坐姿，坐椅的设计要符合人体骨骼的最佳轮廓，仪表的布置应在易于看到的地方，操纵杆/板的位置要在人体四肢灵活运动的范围内。
3）基于力特性的界面设计人体在不同的姿态下，用力的疲劳程度不同，操纵机器所需的力量应该选择在对应姿态下不易引起疲劳的范围内。
例如转向助力器就是为了减轻操纵力而设计的。
人体在不同的姿态下最大拉力、最大推力也不相同，例如坐姿下人腿的蹬力在过臀部水平线下方20度左右较大，操纵性也较好，所以刹车踏板就安装在这个位置上。
人体在不同的姿态使用不同的肌肉群进行工作，动作的灵活性、速度和最高频率都不相同，例如腿的反复伸缩具有较低的频率，而手指则可以用较高的频率进行敲击。
因此，对应不同的操纵频率应采用不同的动作方式来完成。
4）基于人脑特性的界面设计人脑对事物的认识和反应有自己的特点，体现在他的行为和对外界的反应中。
人喜欢用直觉处理事情，不善于烦琐过程和精确的计算。

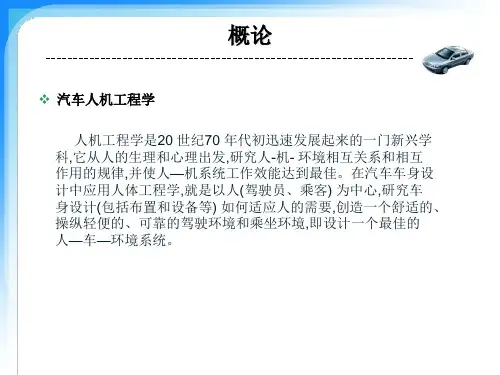

汽车人机工程学
THANKS.
自动驾驶对人机工程学的挑战
自动驾驶的安全性
自动驾驶技术的发展对人机工程学提出了新的挑战。如何确 保自动驾驶系统在各种路况和交通环境下的安全性和可靠性 ，是亟待解决的问题。
人机协同驾驶
在自动驾驶技术逐渐普及的背景下，人机协同驾驶将成为一 种新的驾驶模式。如何实现人车之间的顺畅交互，提高驾驶 的安全性和舒适性，是未来人机工程学研究的重点。
人机工程学在新能源汽车的应用
用户体验优化
新能源汽车在环保和节能方面具有优势，但同时也面临着续航里程、充电设施等 方面的挑战。人机工程学可以通过优化用户体验，提高新能源汽车的市场接受度 。
人机协同控制
新能源汽车的驾驶控制与传统汽车有所不同，人机工程学可以通过研究人车协同 控制，提高新能源汽车的驾驶安全性和舒适性。
车载娱乐系统
音频系统
01
提供高品质的音响效果，满足驾驶员和乘客的音乐、广播和电
影等娱乐需求。
视频系统
02
通过车载显示屏播放电影、电视节目和游戏等内容，增加行车
途中的娱乐性。
网络连接
03
提供车载Wi-Fi和蓝牙连接功能，方便驾驶员和乘客上网、听歌、
导航和语音通讯等。
汽车人机工程学挑战
05
与未来发展
汽车人机工程学原理
02
人体测量学
人体测量学定义
人体测量学是一门研究人体尺寸、形态、活动范围和生物 力学特性的科学，为汽车人机工程学提供基础数据。
人体尺寸测量
通过测量不同年龄、性别和地区的人体尺寸，为汽车设计 提供参考，确保座椅、方向盘、踏板等部件适应不同人群 的需求。
人体姿态与运动
研究人体在坐姿、立姿和运动状态下的姿态和运动特性， 为座椅、踏板和操作界面设计提供依据，提高驾驶的舒适 性和安全性。
汽车人机工程学
驾驶员视野设计
图8
外后视野示意图
驾驶员视野设计
仪表板视野 仪表板视野指的是由于转向盘而造成的驾驶员对于仪表板 上指示装置的视野障碍。根据人机工程要求，这些指示装置应 该在女子5 百分位和男子95 百分位的视野范围之内。其中， 影响视野上限的为转向盘轮缘，影响视野下限的为转向盘中央 盖板或转向盘柱上沿。
人体尺寸与人体模型
人体模型
汽车设计和试验中所采用的人体模型视用途不同，种类不一。 常见的有H点人体模型、装车试验用人体模型（假人）、振动试 验用多自由度振动人体模型。
人体尺寸与人体模型
H点人体模型
☆ H点是人体身躯与大腿的连接点，即跨点Hp。 ☆ H点人体模型是一种用来确定汽车车身的实际H点位置的人 体模型。H点人体模型由背板部、座板部、小腿部及足部等构成。
图7
内后视野示意图
驾驶员视野设计
后方视野 2、驾驶员一侧外后视镜的视野 驾驶员借助外后视镜必须能在水平路面上看见一段宽度至 少为2.5m的视野区域，其右边与汽车纵向基准面平行。且与 汽车左边最外侧点相切，并从驾驶员眼点后10 m外延伸至地 平线（见下图） 。 3、乘客一侧外后视镜的视野 对于总质量小于2000kg的M1和N1类汽车，驾驶员借助外 后视镜必须能在水平路面上看见一段宽度至少为4m的视野区 域，其左边与汽车纵向基准面平行，且与汽车右边最外侧点 相切，并从驾驶员的眼点后20m处延伸至地平线（见下图）。
驾驶员视野设计
眼椭圆
图10 轿车车身内部布置中95 %眼椭圆样板的绘制及在侧视图上的定位
乘员头部空间设计
头廓包络线 ☆ 驾驶员及乘员头部活动空间校核主要通过头廓包络线来 计算完成，头廓包络线是指不同百分位身材的驾驶员和乘员在 乘坐状态下，他们头廓线的包络线。头廓包络线的形成方法是 将头廓线样板放在眼椭圆样板上面，使头廓线样板上的眼点沿 着眼椭圆样板上的上半部眼椭圆运动，并保持两样板上的自身 坐标平行，描绘出头廓线运动时候的包络线便是头廓包络线。 如图1所示。由于头廓包络线以眼椭圆为基准而生成，而眼椭 圆的长短轴因身材百分位及H点水平行程的不同而有异，因而 头廓包络线是有许多条的。
车辆人机工程学复习
耳前庭系统：主要是保持身体的姿势及平衡；
运动觉系统：感受并指出身体及四肢的相对位置信息。
26．人的差错：
主要有：失误、过失、遗漏、和模式错误
失误：没有形成正确的目标或意图
过失：由于行动规则选择错误而导致的行为目标意图错误；
遗漏：对目标意图没有采取行动；
模式错误：由于操作者忘记了目前特定的操作模式，而将其他操作模式运用到当前的情形下产生的错误。
人机系统中, 操纵装置是指通过人的动作(直接或间接)来使机器起动、停车或改变运行状态的各种元件、器件、部件、机构以及它们的组合等环节。
其基本功能是把操作者的响应输出转换成机器设备的输入信息, 进而控制机器设备的运行状态。
17、影响最优操纵力的主要因素：
(1)操纵器的结构型式及其位置
(2)人体的姿势
(3)操纵器的性质和使用要求
1.感觉感觉是人脑对直接作用于感觉器官的客观事物的个别属性的反映。
2.知觉知觉是人脑对直接作用于感觉器官的客观事物和主观状况整体的反映。
在生活或生产活动中，人都是以知觉的形式直接反映事物，而感觉只作为知觉的组成部分而存在于知觉之中，很少有孤立的感觉存在。所以，在心理学中就把感觉和知觉统称为“感知觉”
感觉的基本特征：
1、适宜刺激2.感觉阈值 3.适应性4.感觉的相互作用5.对比（同时对比，继时对比 ）6.余觉
知觉的基本特征：
1.整体性2.选择性3.理解性4.恒常性（大小恒常性，形状恒常性，明度恒常性，颜色恒常性）5.错觉 （轻重错觉，形状错觉）
6、什么是最佳视距：
视距是指眼睛至被观察对象的距离。
(5) 两眼的运动总是协调的、同步的，不可能一只眼转动而另一只眼不动, 也不可能一只眼睛看，而另一只眼睛不看。
人机工程学知识点整理
人机工程学张红媛2014.11.141.人机工程学发展的三个阶段：①经验人机工程学②科学人机工程学③现代人机工程学2.人机工程学研究的主要内容：①人体特性的研究②工作场所和信息传递装置的设计③环境设计和安全保护设计④人机系统的总体设计3.人机工程学对工业设计的作用：①为工业设计中考虑“人的因素”提供人体尺寸参数②为工业设计中“物”的合理性提供科学依据③为工业设计中考虑“环境因素”提供设计准则④为进行人-机-环境系统设计提供理论依据⑤为坚持以“人”为核心的设计思想工作提供工作程序4.人体测量的两个分类：人体构造上的尺寸是指静态尺寸；人体功能上的尺寸是动态尺寸。
包括人在工作姿势下或在某种操作活动状态下测量的尺寸5.百分位数的计算：P206.人体主要尺寸：身高、体重、上臂长、前臂长、大腿长、小腿长7.人体尺寸的应用方法：①确定所设计产品的类型②选择人体尺寸百分位数③确定功能修正量④确定心里修正量⑤产品功能尺寸的确定8.最小功能尺寸=人体尺寸百分数+功能修正量9.最佳功能尺寸=人体尺寸百分位数+功能修正量+心里修正量10.概念：视角：是确定被砍物体尺寸范围的两端点光线摄入眼球的相交角度，视角的大小与观察距离及被看物体的两端点的直线距离有关视力：是眼睛分辨物体细微结构能力的一个生理尺度，以临界视角的倒数来表示视野;是指人的头部和眼球固定不动的情况下，眼镜观看正前方物体时所能看得见的空间范围，常以角度来表示。
视距：使人在操作系统中正常的观察距离。
暗适应：当人从亮处进入暗处时，刚开始看不清物体，而需要经过一段适应的时间后，才能看清物体，这种适应过程称为暗适应。
暗适应过程开始时，瞳孔逐渐放大，进入眼睛的光亮增加。
同时对弱刺激敏感的视杆细胞也逐渐转入工作形态，由于视杆细胞转入工作状态的过程较慢，因而整个暗适应的过程大约需要30min左右才能完成。
明适应：过程刚开始时，瞳孔缩小，使进入眼中的光线量减少；同时转入工作状态的视锥细胞数量迅速增加，因为对较强刺激敏感的视锥细胞反应快，因而一开始，人眼感受性迅速降低，30S后变化很缓慢，大约1min后明适应过程趋于完成。
汽车人机工程学
第六章 汽车人机 工程学
人体模型和工具
相关定位基准和 尺寸代号
造型和内饰设计 相关工作 概述
H点二维人体模 型
H点三维人体模 型
眼椭球
头廓包络
驾驶员手伸及界 面
其它人体工具
头廓包络
头廓包络是指不同身材的驾驶员和乘员在适意的驾驶和乘坐姿势时 ，他们头部的空间分布范围，用以确定车身内部顶棚的高度。根据 其用途，头廓包络只取其上半部分，其基本形状为椭球面。
A类车和B类车的区别主要就是：H30-座椅高度，TH17、TL23－座椅行程，A40－靠 背角，这几个参数取值范围的不同。
如表，是G小于-1.25、50%性别构成、使用盆骨和肩部安全带约束条件下的手伸及 界面数据表
其它人体工具
在方向盘、仪表台以及安全带的设计中，需要考虑驾驶员膝 盖、小腿和腹部占据的空间范围，对应的人体工具是驾驶员 对离合器踏板和加速踏板的胫膝位置、驾驶员腹部位置。在 SAE标准中，针对载货汽车驾驶员给出这两种工具，表现为二 维曲线轮廓，都为一定大小的圆弧。其尺寸和定位参数具体 参见SAE J1521和SAE J1522标准。
第六章 汽车人机 工程学
人体模型和工具
相关定位基准和 尺寸代号
造型和内饰设计 相关工作 概述
H点二维人体模 型
H点三维人体模 型
眼椭球
头廓包络
驾驶员手伸及界 面
其它人体工具
界面的定义及三 种操作任务
界面的定位基准 界面的数据表达
驾驶员手伸及界面是驾驶员 前方的空间曲面。根据操纵 任务的不同，表现为三个曲 面。 • 三指抓握方式的伸及界面 • 指按的伸及界面 • 手握方式的伸及界面
H点三维数字模型： H点设计工具 HPD（H-Point Design Tool） 进行乘员的布置设计
汽车人机工程复习资料
汽车人机工程复习资料1.人机工程学的英文名字是什么?答：Ergonomics2.作业场所光照有几种方式？答:有天然采光和人工照明两种方式.后者又有一般照明、局部照明、混合照明三种形式.3.室内设计中，应如何安装水银灯才能让人舒适?答：24％的人对于安装在水平视线以上21度的水银灯感到舒适,90%对31度的水银灯感到舒适。
4. 汽车视野设计中一般以什么为依据？答：静视野5。
汽车人机工程学研究的内容是什么？答：汽车人机工程学是把人机系统作为统一整体来研究，创造最适合人的汽车操控设备和作业环境。
6.在显示装置—人-控制装置链条中，哪部分的能力最关键？答:控制装置7。
指针式模拟显示要提供哪些内容？答：除提供定量信息外，还要表示汽车稳定状态，并给出给出检测信息等。
8. 数字、字母、几何形状、位置和色彩这几种常用视觉编码方式中，哪种最为有效?哪种效率最低？答：数字和色彩编码最为有效，位置方式的效率最低。
9。
报警采用什么方法最好？答:变频方式10. 显示器布局中的主要问题有哪些？答：有最佳认读区域和仪表配置方法两个问题11.在日本人机工程学称为什么?答：人间工学12.人机工程学大发展的第二阶段是在什么时期？答：第二次世界大战期间13.下列哪个命名为我国普遍采用的学科名?答：人类工效学14.我国男性成年人是指什么年龄段？答：18～6015。
在水平面内双眼视区大约在左右多少度以内？答：60°16。
人能听到的声音频率是多少Hz?答：20～2000017.大脑皮质的连络区中哪一区是接受、加工和储存信息的联络区？答：第二区18.视网膜能可以分辨出多少种颜色?答：18019。
请简述人机工程学的主要研究内容.答：人机工程学主要由研究和实验，应用和工程两个研究方向构成，其主要内容包括：（1）人的特性的研究:人体尺寸及人体测量技术，人体的力学性能。
人的劳动生理功能,劳动中人的心理过程，人的信息传递能力，人的可靠性，人员的选拔和培训，人的动作时间研究及人体模型等.（2)机的特性研究：信息传递技术，操纵控制技术，安全保障技术，动力学仿真技术及宜人化技术。
汽车的人机工程学
汽车的人机工程学汽车驾驶座椅布置设计H 点人体模型中的H点是人体身躯与大腿的连接点,即跨点(Hip Point) ,它是与操作方便性及坐姿舒适性相关的车内尺寸的基准点。
驾驶员以正常姿势入座后,其体重的大部分通过臀部由座椅和坐垫来支撑,一部分通过背部和腰部由靠背来承受,另一部分通过左右手作用于方向盘上。
在这种特定的约束坐姿下,驾驶员在操作时身躯上部的活动必然是绕过实际H 点的横向水平轴线的转动。
人机工程学专家从多方面研究表明为了减轻驾驶员驾驶时的疲劳,驾驶员身体各部分之间的夹角应当保持在某一合理的范围之内, 这些角度称为舒适角(见图1 )H 点的分布区域的约束条件有如下几方面:( 1 ) 下肢舒适性约束：以驾驶员下肢的关节角度的舒适性作为约束来计算H点分布区域。
( 2 ) 上肢舒适性约束：以驾驶员上肢的关节角度的舒适性作为约束来计算H 点分布区域。
( 3 ) 视野约束：以保证驾驶员视野舒适性为约束条件计算H 点分布区域。
根据人体关节与驾驶室之间的几何关系,推导出舒适角计算公式, 以舒适角在舒适范围内和方向盘与身体不发生干涉为约束条件,确定合理的跨点高度、座椅水平调节量、靠背椅调节范围和方向盘位置及倾角, 然后利用计算结果绘制驾驶员上下视野极限,进行校正,找到合适点, 如图2 所示。
驾驶员在驾驶室中的坐姿几何关系如图3 所示。
A 点为驾驶员的脚和地面的接触点, B 点为人的膝关节点, C 点为人的肩关节点, H 点为人的胯关节点, D 点为人的肘关节点, E点为人的腕关节点, F 点为方向盘的中心,α1 为小腿和脚的夹角,α2 为大腿和小腿的夹角,α3 为大腿和躯干的夹角,α4 为躯干和铅垂线的夹角,α5 为大臂和小臂的夹角,αk 为大臂和躯干的夹角, X 为踏板和胯关节点距离, Z 为胯关节点的高度, L 为转向杆的长度, XE 和ZE 分别为腕关节到转向器的水平和垂直距离, XF 和ZF 分别为方向盘中心到转向器的水平和垂直距离,αF 为转向杆和水平线的夹角,人体尺寸对于特定的百分位是常量。
车辆人机工程学ppt课件
车辆 人 机 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
工
程
学
百分位数
百分位数Pk将随机变量的总体或样本 的全部观测值分为两部分，有k%的观测 值等于和小于它，有(100- k) %的观测值 大于它。
百分位数是一种位置指标、一个界值。 人体尺寸用百分位数表示时，称人体 尺寸百分位数。
工
程
学
1.4 人机工程学的发展史
➢ 人机学的萌芽期：
《考工记》：“凡兵无过三其身。过三其身，弗能用也，而无己， 又以害人。”“故攻国之兵欲短，守国之兵欲长。”“凡兵，句 兵欲无弹，刺兵欲无蜎，是故句兵椑，刺兵抟。”“凡为弓，各 因其君之躬志虑血气。丰肉而短，宽缓以荼，若是者为之危弓， 危弓为之安矢。骨直以立，忿埶以奔，若是者为之安弓，安弓为 之危矢。”
车辆 人 机 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
工
程
学
“人机工程学” ➢ Ergonomics （欧）/工效学、人类工效学 ➢ Human Engineering（美）/人体工程学 ➢ Human Factors Engineering /人因工程学、人因学 ➢ Human Factors （美） /人因工程学、人因学 ➢ 人间工学(日） ➢ 工程心理学 ➢ 人机工程学、人机学、
车辆 人 机 病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
工
程
学
人－机关系
➢ 人机系统功能分配研究：系统中人的功能与机
的功能之间的联系和制约条件，研究人、机之 间的功能分配方法。
汽车人机工程学13
《汽车人机工程学》教学大纲一、课程性质与任务1．课程性质：本课程是车辆工程专业的专业选修课。
2．课程任务：本课程研究人在某种工作环境中的解剖学、生理学和心理学等方面的各种因素；研究人和汽车及环境的相互作用；研究在汽车设计、行驶过程中统一考虑工作效率，人的健康、安全和舒适等问题的学科。
使学生了解解决设计中人与汽车的关系为主的产品造型设计十分重要。
二、课程教学基本要求本课程要求学生了解人机工程的研究内容、基本原则、基本原理以及在汽车造型设计中的意义；全面了解与汽车设计相关的人的因素，包括结构特征（人体解剖、人体测量）、功能特征（信息感知、处理与执行）、心理特征、环境适应性等；掌握显示与控制设计、作业域设计，座椅与手握工具设计等典型汽车人机设计问题。
了解人机系统功能和类型，人机系统的分配，人机系统中人的失误产生的原因，车辆碰撞事故中车内乘员的人体保护技术，车辆行驶中车内乘员的乘坐舒适性，车辆驾驶员的驾驶适宜性，车辆噪声控制的必要性和如何保持车厢内的小气候环境。
通过课程的学习培养学生以人为本的设计观以及在以感性为主的形态设计过程中理性地分析问题解决问题的能力。
成绩考核形式：末考成绩（闭卷考试）（70%）＋平时成绩（平时测验、作业、课堂提问、课堂讨论等）（30％）。
成绩评定采用百分制，60分为及格。
三、课程教学内容第一章概述1.教学基本要求让学生了解人机工程学的发展、人机工程学的研究领域、人机工程学的相关学科、人机工程学的研究方法。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解人机工程学的发展阶段、人机工程学的研究领域、人机工程学的相关学科、人机工程学的研究方法。
3.教学重点和难点教学重点是人机工程学的发展阶段、人机工程学的研究方法。
教学难点是人机工程学的研究方法。
4.教学内容第一节人机工程学的发展1.经验人机工程学阶段2.科学人机工程学阶段3.现代人机工程学阶段第二节人机工程学的研究领域第三节人机工程学的相关学科第四节人机工程学的研究方法1.机具2.作业研究3.环境4.研究模型第五节汽车人机工程问题——汽车人机工程学1.汽车人机工程设计的主要工作任务2.汽车人机工程设计所涉及的研究范围第二章汽车人机工程学中的人体因素1.教学基本要求让学生了解汽车人机工程学中的人体因素。
人机工程学汽车设计
座椅设计
座椅设计需考虑人体坐姿和受力分布， 通过人机工程学原理优化座椅形状、材 质和调节功能，提高乘坐舒适性。
人机工程学的重要性
提高安全性
01
通过优化人机界面，降低驾驶员操作失误和疲劳驾驶的风险，
提高道路交通安全。
提高舒适性
02
优化座椅和驾驶室环境，提高驾驶员和乘客的乘坐舒适感，增
强驾驶体验。
提高效率
特点
人机工程学强调人因工程和人机交互 的重要性，注重从人的生理、心理和 认知特点出发，实现人与机器的最佳 配合。
人机工程学在汽车设计中的应用
驾驶舱设计
显示与控制系统设计
人机工程学在汽车设计中广泛应用于 驾驶舱布局和操作界面优化，以提高 驾驶员的驾驶体验和安全性。
人机工程学在汽车显示与控制系统设 计中，注重信息的清晰度和可读性， 以及控制装置的易用性和可靠性。
解决方案
在某些情况下，安全气囊可能会误触发，给乘客带来不必 要的困扰。
通过优化安全气囊系统的传感器和算法，降低误触发的可 能性，提高乘客的安全性。
05 未来人机工程学汽车设计 的趋势
智能化人机交互
语音识别与控制
通过语音识别技术，实现 驾驶员对汽车的简单控制， 如导航、音乐播放等。
触控与手势控制
利用触摸屏和手势识别技 术，提供直观、自然的交 互方式，提高驾驶安全性。
感谢您的观看
04 人机工程学在汽车设计中 的挑战与解决方案
驾驶员视野优化
视野盲区
在汽车设计中，驾驶员的视野盲区是一个常 见问题，可能导致驾驶安全风险。
解决方案
通过优化汽车A柱、后视镜等设计，减少驾 驶员视野盲区，提高驾驶安全性。
操作界面简化与人性化
车辆人机工程学PPT课件
尺度范围。 (3)确定数据运用准则：个体设计准则、可调设计准
则、平均设计原则。
第5页/共63页
6.1 作业空间设计的原则
汽车驾驶员手伸及界面的空间曲面
第6页/共63页
回到本章目录
6.2 作业空间范围
近身作业范围
操作者坐姿或立姿进行作业时，手和脚在水平面和
回到本章目录
坐姿低台式控制台:高度降到坐姿人体视水平线以下，把显 示器、控制器设置在斜度为20 °的面板上，再确定其它尺 寸。
第29页/共63页
坐姿高台式控制台:显示器数量较多时，分区配置。在操作 者视水平线以上10°至以下30°范围内设置斜度为10°的面 板 ，在该面板上配置最重要的显示器；视水平线以上10° 至45°范围内设置斜度为20°的面板 ，这一面板上配置次 要的显示器；视水平线以下30°至50°范围内设置斜度为 35°的面板 ，其上配置各种控制器；再确定其它尺寸。
第16页/共63页
6.3 作业空间设计
面板布置原则与作业执行时间的关系
选择何种原则布置，往往是根据理性判断来确定，没有 很多经验可供借鉴。在上述四种原则都可以使用的情况 下，按使用顺序原则布置元件，执行时间最短。
第17页/共63页
6.3 作业空间设计
(2)作业空间布置的顺序 对不同类型的元件, 推荐按以下顺序进行布置：
第30页/共63页
坐立姿两用控制台:在操作者视水平线以上10°至以下45° 范围内设置斜度为60°的面板 ，在该面板上配置最重要的 显示器和控制器；视水平线以上10°至30°范围内设置斜度 为10°的面板 ，这一面板上配置次要的显示器；；再确定 其它尺寸。
人机工程学知识点整理
人机工程学知识点整理一、人机工程学的定义与范畴人机工程学，简单来说，就是研究人、机器及其工作环境之间相互关系的一门学科。
它致力于优化人与机器的交互，提高工作效率，保障人的健康和安全，提升使用的舒适度。
其范畴涵盖了多个领域，包括但不限于工作场所设计、产品设计、交通工具设计、计算机界面设计等。
从我们日常使用的手机、电脑，到工厂里的生产线设备，再到飞机驾驶舱的布局，都有人机工程学的身影。
二、人机工程学的发展历程人机工程学的发展并非一蹴而就，而是经历了漫长的过程。
早期阶段，可以追溯到古代，人们在制作工具和生活用品时，已经开始考虑如何使其更适合人体的使用。
比如，古代的农具在形状和尺寸上就有一定的人体适应性。
工业革命时期，随着机器大规模的应用，人机关系的问题逐渐凸显。
工人长时间在恶劣的工作条件下操作机器，导致了大量的工伤事故和职业病。
这促使人们开始关注工作环境和机器设计对人的影响。
20 世纪初，人机工程学开始作为一门独立的学科逐渐形成。
二战期间，由于军事装备的复杂和高效需求，人机工程学得到了快速发展。
战后，它的应用范围不断扩大，从军事领域延伸到了工业、医疗、交通等众多领域。
现代，随着科技的飞速进步，人机工程学不断融合新的技术和理念，如虚拟现实、人工智能等，以更好地适应不断变化的人机交互需求。
三、人机工程学的研究方法为了深入了解和解决人机关系中的问题，人机工程学采用了多种研究方法。
首先是观察法，通过直接观察人的行为和操作来收集数据。
比如，在工作场所观察工人的工作流程和姿势。
其次是实验法，通过控制变量进行实验来研究人机交互的效果。
例如，对比不同键盘设计对打字速度和准确性的影响。
还有问卷调查法，通过向用户发放问卷来了解他们对产品或环境的感受和需求。
此外，还有模拟和建模的方法，利用计算机软件来模拟人机系统，预测和评估设计方案的效果。
四、人体测量与人机尺寸人体测量是人机工程学的重要基础之一。
通过对人体各种尺寸、形态和比例的测量，可以获得大量的数据，为设计提供依据。
汽车人机工程学 任金东
第一章 绪论
课件制作：任金东 2010年9月
目录
1.1 1.2 1.3 1.4 人机工程学科的命名和定义 人机工程学科的研究范畴 人机工程学科发展展望 人机工程学的研究手段
1.1 人机工程学科的命名和定义
1.1.1 学科命名
2.1 人体尺寸
2.1.1人体静态尺寸及其测量
• 人体尺寸决定了人体占据的几何空间和活动范围 ，是人机系统或产品设计的基本资料
• 人体尺寸主要包括人体静态尺寸和人体动态尺寸 ，它们均通过人体测量来获取数据
– 人体的静态尺寸是结构尺寸 – 人体的动态尺寸是功能尺寸，包括操作者在工作姿势或 某种操作活动状态下测量的尺寸
2.1.3我国成年人人体静态尺寸
1. 人体主要尺寸
• 包括身高、上臂长、前臂长、大腿长、小腿长
2.1.3我国成年人人体静态尺寸
2. 立姿人体尺寸
• 包括眼高、肩高、手功能高、会阴高、胫骨点高
2.1.3我国成年人人体静态尺寸
3. 坐姿人体尺寸
• 包括坐高、坐姿颈椎点高、坐姿眼高、坐姿肩高、坐姿肘高、坐姿大 腿厚、坐姿膝高、小腿加足高、坐深、臀膝距、坐姿下肢长
1.3 人机工程学科发展展望
近期发展展望
1. 人体测量学和人体生物力学
– 3D/4D人体测量与数据库、人体生物力学资料、数字人体建模和仿真等
2. 工作生理、心理和安全
– 工作生理能力与负荷的测量与标准、工作生理能力资料库、生理周期与工作设计、工 作负荷、公共安全设计、个人防护设计、人员可靠性、心理工作负荷与绩效、系统紧 急操作程序等
1.2.2 微观和宏观人机工程学
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[整理版]汽车人机工程学13《汽车人机工程学》教学大纲一、课程性质与任务1(课程性质:本课程是车辆工程专业的专业选修课。
2(课程任务:本课程研究人在某种工作环境中的解剖学、生理学和心理学等方面的各种因素;研究人和汽车及环境的相互作用;研究在汽车设计、行驶过程中统一考虑工作效率，人的健康、安全和舒适等问题的学科。
使学生了解解决设计中人与汽车的关系为主的产品造型设计十分重要。
二、课程教学基本要求本课程要求学生了解人机工程的研究内容、基本原则、基本原理以及在汽车造型设计中的意义;全面了解与汽车设计相关的人的因素，包括结构特征(人体解剖、人体测量)、功能特征(信息感知、处理与执行)、心理特征、环境适应性等;掌握显示与控制设计、作业域设计，座椅与手握工具设计等典型汽车人机设计问题。
了解人机系统功能和类型，人机系统的分配，人机系统中人的失误产生的原因，车辆碰撞事故中车内乘员的人体保护技术，车辆行驶中车内乘员的乘坐舒适性，车辆驾驶员的驾驶适宜性，车辆噪声控制的必要性和如何保持车厢内的小气候环境。
通过课程的学习培养学生以人为本的设计观以及在以感性为主的形态设计过程中理性地分析问题解决问题的能力。
成绩考核形式:末考成绩(闭卷考试)(70%)，平时成绩(平时测验、作业、课堂提问、课堂讨论等)(30,)。
成绩评定采用百分制，60分为及格。
三、课程教学内容第一章概述1.教学基本要求让学生了解人机工程学的发展、人机工程学的研究领域、人机工程学的相关学科、人机工程学的研究方法。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解人机工程学的发展阶段、人机工程学的研究领域、人机工程学的相关学科、人机工程学的研究方法。
3.教学重点和难点教学重点是人机工程学的发展阶段、人机工程学的研究方法。
教学难点是人机工程学的研究方法。
4.教学内容第一节人机工程学的发展 1.经验人机工程学阶段2.科学人机工程学阶段3.现代人机工程学阶段第二节人机工程学的研究领域第三节人机工程学的相关学科第四节人机工程学的研究方法 1.机具2.作业研究3.环境4.研究模型第五节汽车人机工程问题——汽车人机工程学 1.汽车人机工程设计的主要工作任务2.汽车人机工程设计所涉及的研究范围第二章汽车人机工程学中的人体因素 1.教学基本要求让学生了解汽车人机工程学中的人体因素。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解人的特性的运动系统组成、人体运动系统功能、人体的力学特征;人体测量基本术语、人体测量的分类、人体测量的方法、人体测量数据的统计处理;人体结构尺寸、人体功能尺寸、人体主要参数计算;二维人体模板、三维人体模型。
3.教学重点和难点教学重点是人体计测量、人体尺寸、人体模型。
教学难点是人体模型。
4.教学内容第一节人的特性 1.人体运动系统组成2.人体运动系统功能3.人体的力学特征第二节人体计测量 1.人体测量基本术语2.人体测量的分类3.人体测量的方法4.人体测量数据的统计处理第三节人体尺寸 1.人体结构尺寸2.人体功能尺寸3.人体主要参数计算第四节人体模型 1.二维人体模板2.三维人体模型第三章汽车人机工程布置设计与车室尺寸设计 1.教学基本要求让学生了解汽车人机工程布置设计与车室尺寸设计。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解汽车布置设计的组成、汽车布置设计的影响因素;汽车人机工程布置设计室内布置设计基准H点及确定、室内布置设计用包络线;车身室内空间尺寸设计;座椅布置设计;安全带固定点位置。
3.教学重点和难点教学重点是汽车人机工程布置设计、车室尺寸设计。
教学难点是汽车人机工程布置设计概述。
4.教学内容第一节汽车车身布置设计 1.汽车布置设计的组成2.汽车布置设计的影响因素第二节汽车人机工程布置设计概述 1.室内布置设计基准H点及确定2.室内布置设计用包络线3.环境第三节车身室内空间尺寸设计第四节座椅布置设计 1.轿车桌椅布置设计及头部空间尺寸2.客车桌椅布置设计3.货车桌椅布置设计4.桌椅调节量设计第五节安全带固定点位置第四章汽车视野设计 1.教学基本要求让学生了解汽车视野设计。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解驾驶员眼椭圆相关概念、汽车前后视野及要求、人眼视区、眼椭圆应用、汽车动态视觉及其设计应用中观察点的光流分布、驾驶员眼睛转动角速度、等角速曲线、角速度阀、风窗玻璃下沿高度。
3.教学重点和难点教学重点是驾驶员眼椭圆相关概念、汽车前后视野及要求、人眼视区、眼椭圆应用。
教学难点是眼椭圆应用。
4.教学内容第一节驾驶员眼椭圆 1.眼椭圆的数据测定2.眼椭圆定义来源及理论解释3.眼椭圆样板的制取4.眼椭圆样板在车身图上的定位第二节汽车前后视野及要求 1.基本概念2.汽车驾驶员前方视野要求3.A立柱形成的双眼盲区的求作第三节人眼视区 1.眼睛的运动2.眼睛和头部不转动时的视区3.眼睛和头部的转动角4.头部转动角的求法5.驾驶员的视区和盲区第四节眼椭圆应用之一第五节眼椭圆应用之二第六节眼椭圆应用之三第七节眼椭圆应用之四 1.A立柱盲区的求作2.通过车内后视镜观察时的间接视区的求作3.B立柱和C立柱的间接盲区求作第八节眼椭圆应用之五 1.由转向盘轮缘形成的盲区的求作法2.由转向盘轮毂和轮辐形成的盲区第九节汽车动态视觉及其设计应用 1.观察点的光流分布2.驾驶员眼睛转动角速度3.等角速曲线4.角速度阀5.风窗玻璃下沿高度第五章汽车显示与操作装置设计 1.教学基本要求让学生了解汽车显示与操作装置设计。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解汽车人机界面、汽车显示装置设计、操作装置设计中足蹬力及手操作力、主要操纵装置设计、操纵装置和显示装置的布置设计。
3.教学重点和难点教学重点是汽车显示装置设计、主要操纵装置设计、操纵装置和显示装置的布置设计。
教学难点是操作装置设计中足蹬力及手操作力。
4.教学内容第一节汽车人机界面概述第二节汽车显示装置设计 1.显示符号的图形设计2.显示仪表设计3.风窗玻璃映像显示4.汽车照明显示装置第三节操作装置设计 1.足蹬力及手操作力2.主要操纵装置设计第四节操纵装置和显示装置的布置设计 1.驾驶员手伸及范围的分区2.手操纵装置的合理位置3.对信号显示装置的观察要求4.驾驶员对显示装置的观察5.方向盘在仪表板上形成的盲区检验问题6.驾驶员手伸及界面及操纵钮件的布置设计第六章乘坐舒适性设计 1.教学基本要求让学生了解汽车乘坐舒适性设计。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解人体对乘坐振动的反应、人体承受全身振动的评价、驾乘人员的隔振防护、座椅设计中桌椅设计原则、驾驶员的舒适坐姿、驾驶员座椅设计、乘员座椅的设计、电动座椅简介。
3.教学重点和难点教学重点是人体承受全身振动的评价、驾乘人员的隔振防护、座椅设计。
教学难点是座椅设计。
4.教学内容第一节人体对乘坐振动的反应 1.人体的振动特性2.乘坐振动的生理效应3.乘坐振动的病理效应4.乘坐振动的心理效应第二节人体承受全身振动的评价 1.人体承受全身振动的评价标准2.人体承受全身振动的评价方法第三节驾乘人员的隔振防护 1.隔振方式2.座椅的隔振性能3.桌椅悬置系统的调节第四节座椅设计 1.桌椅设计原则2.驾驶员的舒适坐姿3.驾驶员座椅设计4.乘员座椅的设计5.电动座椅简介第七章汽车车室环境评价与分析 1.教学基本要求让学生了解汽车车室环境评价与分析。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解汽车车室热环境中影响汽车车室热舒适性的参数、汽车车室热舒适性的特点、汽车车室热舒适性的评价;汽车车室声环境评价噪声中对人的影响、噪声的物理量度、噪声的主观评价、车内噪声的测量和评价、汽车噪声控制。
3.教学重点和难点教学重点是汽车车室热环境、汽车车室声环境评价。
教学难点是汽车车室热环境。
4.教学内容第一节汽车车室热环境 1.汽车车室热舒适性2.影响汽车车室热舒适性的参数3.汽车车室热舒适性的特点4.汽车车室热舒适性的评价5.汽车车室热环境计算机流体力学仿真技术简介第二节汽车车室声环境评价 1.噪声对人的影响2.噪声的物理量度3.噪声的主观评价4.车内噪声的测量和评价5.汽车噪声控制第八章计算机辅助汽车人机工程设计技术 1.教学基本要求让学生了解计算机辅助汽车人机工程设计技术。
2.要求学生掌握的基本概念、理论、技能通过本章教学使学生了解计算机辅助汽车人机工程设计技术与发展、常见数字化人体模型应用举例、RAMSIS软件简介、RAMSIS的特点与优、RAMSIS软件的系统构成、RAMSIS软件的系统主要功、RAMSIS软件的系统使用步骤。
3.教学重点和难点教学重点是计算机辅助汽车人机工程设计技术与发展、常见数字化人体模型应用举例。
教学难点是RAMSIS软件的应用。
4.教学内容第一节计算机辅助汽车人机工程设计技术与发展 1.数字化人体模型技术2.数字化人体模型技术的发展过程3.数字化人体模型的特点第二节常见数字化人体模型应用举例 1.FMVSS一致性检查2.目标用户群体的车室适应性分析3.数字化人体模型的特点第三节 RAMSIS软件简介 1.RAMSIS的特点与优势2.RAMSIS软件的系统构成3.RAMSIS软件的系统主要功能4.RAMSIS软件的系统使用步骤5.RAMSIS软件应用简介四、学时分配章序内容课时备注一概述 2二汽车人机工程学中的人体因素 3三汽车人机工程布置设计与车室尺寸设计 3四汽车视野设计 6五汽车显示与操作装置设计 4六乘坐舒适性设计 4七汽车车室环境评价与分析 2八计算机辅助汽车人机工程设计技术 4 合计 28 五、教材及参考书教材:《汽车人机工程学》主编:杜子学出版社: 机械工业出版社出版时间:2011年。
参考书:1. 《车辆人机工程学(第二版)》主编:毛恩荣张红宋正河出版社:机械工业出版社出版时间:2007年。
2. 《车辆人机工程学》主编:周一鸣出版社:北京理工大学出版社出版时间:1999年。
3. 《人机工程学(第三版)》主编:丁玉兰出版社:北京理工大学出版社出版时间:2005年。
