(完整版)平法钢筋识图算量基础教程思考练习题答案

(完整word版)《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

9-钢筋平法识图练习题

一、单项选择题1.当独立根底板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.〔〕A．≥2500B．≥2600 C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。

2.在根底的第一根柱箍筋到根底顶面的距离是多少〔〕A．50 B．100 C．3d〔d为箍筋直径〕D．5d〔d为箍筋直径〕正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型根底指：〔〕。

A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．根底主梁在高度变截面处，上下钢筋深入支座长要到达什么要求〔〕 .A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求〔〕.A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离根底梁或板顶面以上多大距离时，开场布置第一道〔〕" A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少〔〕.A．15d B．12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形根底底板一般在短向配置〔〕，在长向配置()。

A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形根底平板LPB1，每跨的轴线跨度为5000，该方向的底部贯穿筋为14150，两端的根底梁JZL1的截面尺寸为500*900，纵筋直径为25mm，根底梁的混凝土强度为C25。

《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（ D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（ BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

平法识图(习题与答案)

题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。

（）::判断题:: CJQ表示窗井墙。

（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。

题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。

题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。

题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。

题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。

（）选择一项：对错反馈回答正确正确的答案是“对”。

《平法钢筋识图、构造、算量》—框架柱篇习题

《平法钢筋识图、构造、算量》—框架柱篇习题一、认识图集和钢筋1、本套系列课程会使用到的图集有（）？A、11G101B、12G901C、16G101D、18G901答案：C、D答案解析：图集的发展经由03G，到11G，再到现行的16G101。

匹配的钢筋图集也由12G901 到现行的18G901.2、图纸识读内容有抗震等级和混凝土强度等级。

（）答案：x答案解析：图纸识读内容有：抗震等级、混凝土强度等级、保护层厚度、构件使用环境、嵌固部位等3、视频中讲了几种钢筋连接工艺？（）A、1B、2C、3D、4答案：C答案解析：C视频中讲解了：机械套筒、电渣压力焊接、帮条焊二、柱的图纸和钢筋1、视频中讲到框架柱的图纸示例采用了截面注写和列表注写表达方法。

（）答案：√答案解析：图集对于构件的表达方法均有：截面注写和列表注写两种方法。

2、视频中讲到柱子的钢筋有哪些？（）A、插筋B、底层钢筋C、中间层钢筋D、顶层钢筋E、箍筋答案：ABCDE答案解析：柱的钢筋按施工顺序从下往上分为插筋、底层钢筋、中间层钢筋、顶层钢筋、箍筋。

另外还有顶层柱附加角筋。

3、柱子的钢筋分柱子纵筋和箍筋两类。

（）答案：√答案解析：柱子的钢筋类型总的分为两大类，分别是：柱子纵筋和箍筋。

三、柱平法制图规则1、框架柱的识图讲解从图集的多少页到多少页？（）A、8 10B、8 12C、8 13D、8 14答案：B答案解析：从图集可看到识读部分是从第8页到12页。

2、图集11页的柱表这样识读先横着看自身标高段的构造，再竖着看不同标高段的变化情况，是否正确？（）答案：√答案解析：通常的柱表识读顺序为：先横着看自身标高段的构造信息，再竖着看不同标高段的变化情况。

3、框架柱应考虑的钢筋类型有哪些？（）A、纵筋B、箍筋C、角部附加D、通长筋答案：ABC答案解析：柱的构造钢筋主要分三类，分别是：纵筋：基础插筋、中间层、顶层；箍筋；角部附加四、柱的钢筋节点讲解—插筋1、插筋的节点图在图集多少页？（）A、63B、64C、65D、66答案：D答案解析：插筋的节点图在图集16G101-3 第66页2、低端钢筋构造长度是：长度=a+hj-c （）答案：X答案解析：依照图集的钢筋构造，低端插筋的长度=a+hj-c+ 非连接区3、高端钢筋构造长度是a+hj-c+ 非连接区+搭接错开长度？（）答案：√答案解析：依照图集的钢筋构造，高端插筋的长度=a+hj-c+ 非连接区+搭接错开长度五、柱的钢筋节点讲解—地下室框架柱钢筋1、节点图在图集多少页？（）A、63B、64C、65D、66答案：B答案解析：节点图在图集16G101-1 第64页2、嵌固部位一般在基础顶面。

平法识图标准答案

第二章平法梁单选1表示框架梁第1号，4跨，无悬挑。

应该是（ C）。

A.KL1(4A)；B.KL1(4B)；C.KL1(4)；D.KZL1(4)2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。

A.腋长300；B. 腋长700；C. 腋长400；D. 腋长250。

3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。

A. 箍筋为HPB300级钢，直径为10mm；B. 加密区间距为100，非加密区间距为200，均为双肢箍；C. 加密区间距为100，四肢箍；D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( B )。

A. 框架梁上部有4根通长筋，2根20，2根12；B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；D. 框架梁下部有4根通长筋，2根20，2根12。

5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。

A. 框架梁配有1排底筋， 6φ25，全部伸入支座；B. 框架梁配有1排底筋， 6φ25，其中2φ25伸入支座，4φ25不伸入支座；C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为2φ25，伸入支座。

6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。

（A ）附加箍筋或弯起钢筋；（B ）附加箍筋或鸭筋；（C ）附加箍筋或吊筋；（D ）附加箍筋或浮筋。

7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处，其中n l 指( D )。

A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。

(完整版)平法识图习题 (2)

一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案： A2 基础底面的钢筋保护层厚度最少不小于40。

( √ )条形基础底板一般在短向配置（），在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明，集中注明表达梁的通用数值，原位注明表达梁的特别数值A、正确B、错误正确答案： A5 6C25 2（-2）/4 表示上排纵筋为 2C25 且伸入支座，下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示，上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座，下排纵筋为 5C25，全部伸入支座A、正确B、错误正确答案： A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ，它属于梁构件（）A、正确B、错误正确答案： B答案剖析：剖析：参照图集11G101-1 第 15 页，它是墙梁，属于墙构件。

9 梁悬挑端截面尺寸的原位注明为： 300×700/500 表示悬挑端梁宽 300，梁根的截面高度为 500，梁端的截面高度为 700. （）A、正确B、错误正确答案： B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折 15dA、正确B、错误正确答案： B11 墙顶连梁内的箍筋在跨内、支座内均部署，支座内部署间距150mmA、正确B、错误正确答案： A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱，其箍筋沿柱全高加密 ()A、正确B、错误正确答案： A13板钢筋注明分为集中注明和原位注明，集中注明的主要内容是板的贯串筋，原位注明主若是针对板的非贯串筋（）A、正确B、错误正确答案： A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案： A16剪力墙洞口宽和高大于800 时，洞口应加设暗梁构造A、正确B、错误正确答案： A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案： B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候，以集中注明的数值为准A、正确B、错误正确答案： B19 梁腹板高度 hw≥ 450 时，须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案： A21 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。

《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

平法钢筋识图算量基础教程思考练习题答案

《平法钢筋识图算量基础教程》思考与练习题答案第三章第一节思考与练习题参考答案1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。

1、独立基础底部钢筋的起步距离是\ min(s ,/2,75)2、当独立基础底板长度浆500mm 时，除外侧钢筋外，底板配筋长度可缩减10% 。

3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)卜OQLL 750500,10O0r50D・ 750 LA图3-1-18 BJ J13、在图3-1-19600第三章第二节思考与练习参考答案图3-2-11 练习X 向钢筋长度=x-2c (c 是指砼保护层) X 向钢筋根数=(y-2*min(200/2,75))/200+1第三章第三节思考与练习参考答案1、计算图3-3-16中DJ P 5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P 5平法施工图独基顶部受力筋长度=1000+2la独基顶部受力筋根数=(200+400+200-2*mi n(120/2,75))/120+1独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层)独基顶部分布筋根数 =(1000+2la-2*mi n(200/2,75))/200+1(在受力筋长度范围内布置)DJ p 峦 200.^00Bf MJ 生letLfiOT ： B 鱼I W 血；Oi 卫00丁叔抨％顶”过述 ” 400 弹％ 400 ”第四章第一节思考与练习参考答案图 4-1-264、在图4-1-27 中填空：JL04(5B)的含义是 _____ 梁04 , 5跨，两端外伸在图4-1-26 中填空:2、5、在图4-1-28 中填空:|lJ0L(3A).：fl»*MUIQ* I3IJQG|/2S&(4>图4-1-28 6、图4-1-19 所示的条形基础的代号是：TJB P图4-1-29第四章第二节思考与练习参考答案4-2-3中填空，基础梁等截在外伸，底部贯通纵筋端部弯折长度图4-2-3 练习二4-2-4中填空，基础梁底部非贯通纵筋的延伸长度— zIE JL02 (2 ).300*500L边跨净跨值/3图4-2-4 练习三4-2-5中填空，基础梁顶部贯通筋端部弯折长度1、在图 4-2-2 中填空，基础梁底部贯通筋端部弯折长度图4-2-2 练习一2、在图 12dZIII2*1! 50/2501———■^1________________________________3、在图4、在图 15dJIJCK2 (2)JIJ02 (2), 300*50015d图4-2-5 练习四5、在图4-2-6中填空，基础梁顶部第二排钢筋锚长huJ T j f图4-2-6 练习五6、在图4-2-7中填空，节点内箍筋规格图4-2-7 练习六7、在图4-2-8中填空，基础底板转角位置，分布筋长度8、在图4-2-9图4-2-9 练习八9、在图4-2-10 中填空第四章第三节思考与练习参考答案条基效果图:受力筋长度受力筋根数接一次）分布筋长度\A轴条基钢筋计算:=1000-2*40=(3300*2+4200*2+500+600-2*mi n(160/2,75))/160+ 仁101=3300*2+4200*2-500-600+2*(min(160/2,75)+150)+2**8=14450(另需搭第五章第一节思考与练习参考答案构件代号构件名称构件代号构件名称JL 基础主梁ZXB 柱下板带JCL 基础次梁KZB 跨中板带LPB 梁板式筏基平板BPB 平板式筏基平板3、填写图5-1-21中红色线框所指的配筋信息的含义JZL01(3) 400*9004128250(2) zB2 虫25；T2 虫25[心I ] [ [:T ：腹板高的一侧6根侧部构造筋,1 ''' ' 另一侧4根侧部构造筋图5-1-21 练习三4、填写图5-1-22中的尺寸数据140200----- 1 ------ZKB0K3B) b 1000 B 虫149200 140180In/3+支座宽/2In是指相邻跨净跨长的较大值图5-1-22 练习四5、在图5-1-23中，用阴影线绘制现JPB01所指的板区的范围图5-1-23第五章第二节思考与练习参考答案1、在图5-2-4中填空，基础主梁底部贯通筋外伸端弯折长度2、阅读图5-2-2，在图5-2-3 中填空图5-2-2 练习二(1)I+/图5-2-3 练习二(2)12d图5-2-1 练习一3、在图5-2-4中填空图5-2-4 练习三第五章第三节思考与练习参考答案1、计算图5-3-4平板式筏基平板BPB的钢筋-七——--◎0®讥eII------------- □——X向底、顶筋长度X向底、顶筋根数Y向底、顶筋长度Y向底、顶筋根数bJOOJ-lll3000图5-3-4 练习一=(31600-40-40)+12*20+12*20 ，钢筋接头另计=(16600-2*(min(200/2,75)))/200+1=84=()+12*20+12*20 ，钢筋接头另计=(31600-2*(min(200/2,75)))/200+1=159400图6-1-20 练习四描述图 6-1-19箍筋直径8,加密区间距100，非加密区间距200，4肢箍KL5(3) 300*400 4> 88100/200 (4) 2*20;4420图6-1-18 练习二中，箍筋标注的含义箍筋直径8,两端各5根间距100，其（余间距200，2肢箍L2(3) 200*350 5 ♦ 86100/200(2) 2*20;2*20 ―图6-1-19 练习三描述图 6-1-20 所示钢筋的含义KL5(3)*80100/200 (4)2 虫 20+(2d 14) ;4虫 20第六章第一节思考与练习参考答案构件代号构件名称构件代号构件名称KL 楼层框架梁KZL 框支梁WKL 屋面框架梁 JZL 井字梁L 非框架梁XL悬挑梁1、填写表6-1-13中构件代号的构件名称描述图中，箍筋标注的含义2、6-1-18 3、2根14的架立筋；5、描述图6-1-21所示钢筋的含义KL4⑵ 300*400z4>8@100/200(2) / 2 4?20：/ iN2$14；/ ] (2根14的侧部受扭钢筋/ 图6-1-216、描述图6-1-22 所示钢筋的含义紅4《2》300*4008^100/200(2)2*20:4*20(-2)> --- =1- -=—(4根下部通长筋，其中2根不伸入支座图6-1-227、绘制图6-1-23中2、3支座的支座负筋的钢筋示意图KL5 (3) 300*500申師100/200(2)2 « 20; 24 204虻。

《平法钢筋识图、构造、算量》—框架梁篇习题

《平法钢筋识图、构造、算量》—框架梁篇习题一、框架梁的图纸和钢筋1、框架梁图纸的基本识读单元是？（）A、根B、块C、堵D、段答案：A答案解析：框架梁图纸的基本识读单元是以单独的一根框架梁为识读单位。

2、框架梁钢筋包括那些？（）A、上部：通长筋、支座负筋、架立筋B、下部钢筋C、侧面钢筋：受扭、构造D、附加：吊筋、箍筋E、箍筋答案：ABCDE答案解析：依据钢筋构造可知框架梁钢筋包括：（1）上部：通长筋、支座负筋、架立筋（2）下部钢筋（3）侧面钢筋：受扭、构造（4）附加：吊筋、箍筋（5）箍筋3、工程中的梁按框架体系可分为框架梁、非框架梁。

（）答案：√答案解析：框架体系受力结构体系可知，框架体系的梁可分为：有支座的框架梁无支座的非框架梁。

二、框架梁平法制图规则1、框架梁的平面注写方式有集中标注和原位标注（）答案：√答案解析：依据图集识读部分可知：框架梁的平面注写方式有集中标注和原位标注2、当集中标注与原位标注不同时，应已集中标注为主。

（）答案：x答案解析：依据图集识读部分可知，当集中标注与原位标注不同时，已原位标注为主3、框架梁的集中标注顺序为？（）（1）梁编号、梁尺寸（2）箍筋信息（3）上部通长筋、下部通长筋（4）侧面钢筋（5）顶部标高A、（1）（2）（3）（4）（5）B、（1）（2）（4）（3）（5）C、（1）（2）（5）（4）（3）D、（1）（2）（5）（3）（4）答案：A答案解析：依据图集识读部分可知：框架梁的集中标注顺序为:梁编号、梁尺寸箍筋信息上部通长筋、下部通长筋侧面钢筋顶部标高三、框架梁的钢筋节点讲解—上部通长筋1、节点图在图集的16G101-1多少页？（）A、83B、84C、85D、86答案：B答案解析：依据图集钢筋节点部分在16G101-1第84页。

2、通长筋的位置在梁的中部。

（）答案：x答案解析：通长筋的位置在梁的角部。

在中部的为支座负筋。

3、端支座的直锚情况Hc-c与max(lae、0.5hc+5d)的关系为？（）A、>B、<C、=答案：A答案解析：依据图集钢筋节点可知：Hc-c>max(lae、0.5hc+5d)—直锚四、框架梁的钢筋节点讲解—上部支座负筋1、支座负筋的位置在哪里？（）A、端部B、中间C、底部答案：AB答案解析：依据图集钢筋节点可知：支座负筋的位置端部支座、中间支座2、中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/3（）答案：√答案解析：依据图集钢筋节点可知，中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/33、中间支座负筋的第二排长度为（Max左右）Ln/5 + Hc（柱宽）+Ln/5 （）答案：x答案解析：依据图集钢筋节点可知，中间支座负筋的第二排长度为（Max左右）Ln/4 + Hc（柱宽）+Ln/4五、框架梁的钢筋节点讲解—上部架立筋1、节点图在图集16G101-1多少页？（）A、84B、85C、86D、87答案：A答案解析：依据图集钢筋节点可知，节点图在16G101-1第84页2、当通长筋的根数不能满足箍筋肢数时，就需要出现架立筋。

9-钢筋平法识图练习题

、单项选择题1. 当独立基础板底 X 、 Y 方向宽度满足什么要求时，（）A . > 2500B . > 2600C . > 2700D . > 2800正确答案： A答案解析：参考图集 11G101-3，第63页。

2.在基础内的第一根柱箍筋到基础顶面的距离是多少（）A ． 50B ．100C ．3d （ d 为箍筋直径）D ． 5d （d 为箍筋直径）正确答案： B答案解析：参考图集 11G101-3 第 59 页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）？A 深入支座长要满足 LaB 深入支座长要满足 1000mmC 深入支座长要满足15dD 深入支座长要满足 2 倍的梁高正确答案： A答案解析：参考图集 11G101-3 第 74 页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）？A .深入支座不小于 LaB .深入支座》12d 且伸到支座中心线C .不小于500mm 正确答案： A答案解析：参考图集 11G101-3 第 80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）?A . 50mmB .水平分布筋间距 /2C . 100mmD . 5d正确答案： A 答案解析：参考图集 11G101-3 第 58页， 06G901-1 第 3-9 7. 承台下部钢筋端部到桩里皮小于 35d 时，承台钢筋需向上弯折多少（）？A. 15dB . 12dC .承台厚 /2D . 10d正确答案： D 答案解析：参考图集 11G101-3 第 85页 8. 条形基础底板一般在短向配置（），在长向配置（）。

A 分布筋B 受力主筋正确答案： B ， A答案解析： 11G101-3 第 25页9. 梁板式筏形基础平板 LPB1 ，每跨的轴线跨度为 5000，该方向的底部贯通筋为 14@150，两端的基础梁 JZL1 的截面尺寸为 500*900，纵筋直径为 25mm ，基础梁的混凝土强度为 C25。

完整版平法识图习题

一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案：A2基础底面的钢筋保护层厚度最少不小于40。

( √)条形基础底板一般在短向配置（），在长向配置( )A、分布筋B、受力主筋3 正确答案:B A4梁的平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值A、正确B、错误正确答案：A5 6C25 2（-2）/4 表示上排纵筋为2C25且伸入支座，下排钢筋为4C25全部伸入支座A、正确B、错误6梁下部纵筋2C25+3C20(-3)/5 25表示，上排纵筋为2C25和3C20且3C20不伸入支座，下排纵筋为5C25，全部伸入支座A、正确B、错误正确答案：A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高250mmA、正确B、错误正确答案:A8边框梁代号是BKL，它属于梁构件（）A、正确B、错误正确答案：B答案解析：解析：参考图集11G101-1第15页，它是墙梁，属于墙构件。

9梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300，梁根的截面高度为500，梁端的截面高度为700. （）A、正确B、错误正确答案：B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折15dA、正确B、错误正确答案：B150mm 墙顶连梁内的箍筋在跨内、支座内均布置，支座内布置间距11．A、正确B、错误正确答案：A12柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱，其箍筋沿柱全高加密( )A、正确B、错误正确答案：A13板钢筋标注分为集中标注和原位标注，集中标注的主要内容是板的贯通筋，原位标注主要是针对板的非贯通筋（）A、正确B、错误正确答案：A14在平法图集中板的受力筋、负筋及面筋起始间距距支座S/2( √)15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案：A16剪力墙洞口宽和高大于800时，洞口应加设暗梁构造A、正确B、错误正确答案：A17 墙中间单洞口连梁锚固值为Lae且不小于500mmA、正确B、错误正确答案：B18 当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候，以集中标注的数值为准A、正确B、错误正确答案：B19 梁腹板高度hw≥450时，须在梁中配置纵向构造筋( )A、正确B、错误20 柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案：A21基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案:A板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外22 边缘线为实线，内边缘线为虚线。

平法钢筋识图算量基础教程思考练习题答案

《平法钢筋识图算量基础教程》思考与练习题答案第三章第一节思考与练习题参考答案1、绘制图3-1-18的BJ J1在X或丫方向的剖面图，并标注各部位形状尺寸。

图 3-1-18 BJ J13、在图3-1-19中填写集中标注空格内的数据。

600第三章第二节思考与练习参考答案1、独立基础底部钢筋的起步距离是_min （s，/2,75） _____2、当独立基础底板长度》2500mm 时，除外侧钢筋外，底板配筋长度可缩减10%。

3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数（列岀计算公式）图3-2-11 练习X向钢筋长度=x-2c （c是指砼保护层）X 向钢筋根数=（y-2*min（200/2,75））/200+1第三章第三节思考与练习参考答案1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P5平法施工图=1000+2la=(200+400+200-2*min(120/2,75))/120+1=200+400+200-2*40( 两端减砼保护层=(1000+2la-2*min(200/2,75))/200+1(独基顶部受力筋长度独基顶部受力筋根数独基顶部分布筋长度独基顶部分布筋根数)在受力筋长度范围内布置 )3、在图4-1-26中填空:第四章第一节思考与练习参考答案2、1、JL04(5B)的含义是基梁04 , 5跨，两端外伸图 4-1-26图 4-1-275、在图4-1-28中填空:图 4-1-296、图 4-1-19 zo所示的条形基础的代号是：TJBri.图 4-1-28第四章第二节思考与练习参考答案在图4-2-2中填空，基础梁底部贯通筋端部弯折长度图4-2-2 练习一2、在图4-2-3中填空，基础梁等截在外伸，底部贯通纵筋端部弯折长度图4-2-3 练习二3、在图4-2-4中填空，基础梁底部非贯通纵筋的延伸长度L—ti.JL02 (2 ).300*500边跨净跨值/3|r图4-2-4 练习三4、在图4-2-5中填空，基础梁顶部贯通筋端部弯折长度12d10 12*150/250 B ＞：44 25:1———. —laLI7、在图 4-2-8 Ji 02 ⑵，3(10*50(1门5d )5、在图 4-2-66、在图 4-2-7 图4-2-7 练习六ft按梁端箍筋设置中填空，基础底板转角位置，分布筋长度TjB rJ 02(2A)t 200/200 B; <t Mfll50/4^2EX}中填空，基础梁顶部第二排钢筋锚长150L-图4-2-5 练习四11.02(2), 300*500图4-2-6 练习五中填空，节点内箍筋规格5* La* 1^0/^60(4)中间無余需瞳h4> 1^250(435* 1^9150(4)8、在图4-2-9 中填空9、在图4-2-10 中填空图4-2-10 练习九第四章第三节思考与练习参考答案条基效果图:A轴条基钢筋计算:=(3300*2+4200*2+500+600-2*mi n(160/2,75))/160+仁101第五章第一节思考与练习参考答案图4-2-8 练习七受力筋长度=1000-2*40分布筋长度=3300*2+4200*2-500-600+2*(mi n(160/2,75)+150)+2**8=14450( 另需搭接受力筋根数1、填写表5-1-19中构件代号的构件名称构件代号构件名称构件代号构件名称JL 基础主梁 ZXB 柱下板带JCL 基础次梁 KZB 跨中板带LPB梁板式筏基平板 BPB 平板式筏基平板2、绘制图5-1-20的JZL01(3)的1-1剖面图，标注各部位截面尺寸图5-1-20 练习二3、填写图5-1-21中红色线框所指的配筋信息的含义JZL01(3) 400*900 * 120250(2) B2 i 25；T2 i 25 ________________ L| j J [ ■, I ■ 腹板高的一侧6根侧部构造筋，另' 一侧4根侧部构造筋图5-1-21 练习三4、填写图5-1-22中的尺寸数据图5-1-22 练习四5、在图5-1-23中，用阴影线绘制现 JPB01 所指的板区的范围图 5-1-23(Lhik 140200 dZXBO1(3U) b-lOCX)B 电14蛇Od;T 生皿180In/3+支座宽/2In 是指相邻跨净跨长的较大值第五章第二节思考与练习参考答案1、在图5-2-4中填空，基础主梁底部贯通筋外伸端弯折长度300*50054- 12»150/250 <4> 拄B：4*25・：胡閃“L图5-2-1 练习一2、阅读图5-2-2，在图5-2-3 中填空3、在图5-2-4 中填空图5-2-4 练习三第五章第三节思考与练习参考答案图5-3-4 练习一=(31600-2*(mi n(200/2,75)))/200+1=159第六章第一节思考与练习参考答案1、填写表6-1-13中构件代号的构件名称2、描述图6-1-18中，箍筋标注的含义图6118 练筋直径8,加密区间距100，非加密区 " 间距「200，4肢箍中，箍筋标注的含义箍筋直径8,两端各5根间距100,其余图6-1-1 间距2练习三2肢箍2根14的架立筋；KL5(3) 3(0*400 ◎ 80100/200 (4)24 20+(2* 14) ;4生20图6-1-20 练习四1、计算图5-3-4平板式筏基平板 BPB 的钢筋X 向底、顶筋长度 =(31600-40-40)+12*20+12*20 ，钢筋接头另计X 向底、顶筋根数=(16600-2*(mi n(200/2,75)))/200+1=84丫向底、顶筋长度=()+12*20+12*20，钢筋接头另计丫向底、顶筋根数 4、描述图6-1-20 所示钢筋的含义3、描述图6-1-195、描述图6-1-21所示钢筋的含义KL1 (2) 300*40()0 8© 100/200 (2) 2^20;N2 ① 14(2根14的侧部受扭钢筋图 6-1-216、描述图6-1-22所示钢筋的含义KL4<2) 300*40089100/200 (2>2*20:4*20(-2)(4根下部通长筋，其中 2根不伸入支座图 6-1-22图 6-1-247、绘制图6-1-23 中2、3支座的支座负筋的钢筋示意图图 6-1-238、描述图6-1-24中所示钢筋的含义跨上部4根钢筋贯通 ^S«ll 00/200(2)4虫30：2业20-IU 」U斗uuu第六章第二节思考与练习参考答案1、在表6-2-39中为正确的计算公式划对勾2、列岀图6-2-6中上部通长筋的长度计算公式7000+5000+6000-2*300+2*(600-20+15*20)图6-2-2 练习二3、列岀图6-2-3中各跨下部钢筋的长度计算公式图6-2-3 练习三第 1 跨下部筋长度=7000-2*300+(600-20+15d)+laE第2跨下部筋长度 =5000-2*300+2*laE第 1 跨下部筋长度=6000-2*300+(600-20+15d)+laE4、列岀图6-2-4中第1跨左端支座负筋的长计算公式图5-2-8 练习四第1跨左支座上部负筋长度(上排)=(7000-2*300)/3+(600-20+15d)第1跨左支座上部负筋长度(下排)=(7000-2*300)/4+(600-20+15d)第六章第三节思考与练习参考答案各练习题 laE=34d1、计算图6-3-4 中KL2(3) 的钢筋工程量图 6-3-4 练习一上通筋长 =(15400+600-20+600-20)+15*25+15*25 ，接头另计下通筋长 =(15400+600-20+600-20)+15*25+15*25 ，接头另计第1 跨左支座负筋 (下排)长=(600-20+6400/4)+15*25第1 跨右支座负筋 (下排)长=(3600+6400/4+5400/4)第3 跨右支座负筋 (下排)长=(600-20+5400/4)+15*25外箍筋长度 =2*((300-2*40)+(600-2*40))+2*( 外皮长 )内箍筋长度 =((300-2*40-2*8-25)/3+25+2*8)*2+2*(600-2*40)+2*(外皮长 ) 第1 箍筋箍筋根数：左加密区根数 =(1200-50)/100+1右加密区根数 =(1200-50)/100+1中间非加密区根数 =(6400-2*1200)/200-1第2 跨箍筋根数 =2400/100+1第3 箍筋箍筋根数：左加密区根数 =(1200-50)/100+1右加密区根数 =(1200-50)/100+1中间非加密区根数 =(5400-2*1200)/200-12、计算图6-3-5 中KL3(3) 的钢筋工程量图 6-3-5 练习一△ h/(hc-50)<1/6 ，高差处，钢筋不用断开上部通长筋长 =7000+5000+6000-2*300+2*(600-20+15*25)下部通长筋长 =7000+5000+6000-2*300+2*(600-20+15*20)第 1 跨左支座负筋长 =6400/3+600-20+15*25第 1 跨右支座负筋长 =6400/3*2+600第 2 跨右支座负筋长 =5400/3*2+600第 3 跨左支座负筋长 =5400/3+600-20+15*25 箍筋长度及根数计算方法，参考练习 1 3、计算图6-3-6 中KL5(3) 的钢筋工程量图 6-3-6 练习一上部通长筋长 =4000*2+300-20+15*25+2500-20+12*25下部通长筋长 =4000*2+2*300-2*20+2*15*20悬挑段下部筋长 =2500-20-300+15*16箍筋长度及根数计算方法，参考练习 1第七章第一节思考与练习参考答案1、填写表7-1-8中构件代号的构件名称图7-1-7 练习二第3层断面：第8层断面：设第5层顶梁高600，贝9 △ /hb=50/600<1/6 ，钢筋不用断开第七章第二节思考与练习参考答案1、在图7-2-5中填空，框架柱插筋在基础内长度图7-2-5 练习一2、在图7-2-6中填空，地下室框架柱纵筋的非连接区图7-2-6 练习二3、绘制岀图7-2-7中KZ1在二层中的上边和下边最中间那根纵筋的构造示意图图7-2-7 练习三laE(la) ［借奸连按 2()1WD%乱片.财卜max(h n/6,hc,500) 县咄迪LT4、根据图7-2-8中KZ1的相关条件，计算其纵筋伸入顶层梁内的长度图7-2-8 练习四按中柱计算，laE=34d=34*20=680 ，可直锚，柱纵筋伸入梁内长度 =800-205、根据表7-2-22所示的条件，计算框架柱的 hn = 图7-2-22 练习五层号顶标高层高顶梁高 4700 3 7002700 1700 基础基础厚800 -? 层 hn=4470+970-700第七章第三节思考与练习参考答案1、计算表7-3-5中KZ1的钢筋图7-3-5 练习一设：laE=34d ，嵌固部位在基础顶面，柱顶按柱包梁计算，柱纵筋采用焊接基础插筋底部弯折15d1层纵筋长=4470+970+800-40+15d+max(3500,600,500)( 本例按柱插筋在基础顶面不断开，直接伸至首层顶。

（完整版）平法钢筋识图算量基础教程思考练习题答案

（完整版）平法钢筋识图算量基础教程思考练习题答案《平法钢筋识图算量基础教程》思考与练习题答案第三章第一节思考与练习题参考答案1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。

图3-1-18 BJ J13、在图3-1-19中填写集中标注空格内的数据。

400 700 300 200 600图3-1-19 BJ P2练习第三章第二节思考与练习参考答案1、独立基础底部钢筋的起步距离是__min(s,/2,75)_______2、当独立基础底板长度__≥2500mm__时，除外侧钢筋外，底板配筋长度可缩减10%。

3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)图3-2-11 练习X向钢筋长度=x-2c (c是指砼保护层)X向钢筋根数=(y-2*min(200/2,75))/200+1第三章第三节思考与练习参考答案1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P5平法施工图独基顶部受力筋长度=1000+2la独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层)独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)第四章第一节思考与练习参考答案1、JL04(5B)的含义是____基梁04，5跨，两端外伸_______2、在图4-1-25中填空：250*200图4-1-253、在图4-1-26中填空：14图4-1-264、在图4-1-27中填空：架立筋图4-1-275、在图4-1-28中填空：梁端底底部非贯通筋图4-1-286、图4-1-19所示的条形基础的代号是：___TJB P___图4-1-29第四章第二节思考与练习参考答案1、在图4-2-2中填空，基础梁底部贯通筋端部弯折长度15d图4-2-2 练习一2、在图4-2-3中填空，基础梁等截在外伸，底部贯通纵筋端部弯折长度12d图4-2-3 练习二3、在图4-2-4中填空，基础梁底部非贯通纵筋的延伸长度边跨净跨值/3图4-2-4 练习三4、在图4-2-5中填空，基础梁顶部贯通筋端部弯折长度15d图4-2-5 练习四5、在图4-2-6中填空，基础梁顶部第二排钢筋锚长la图4-2-6 练习五6、在图4-2-7中填空，节点内箍筋规格按梁端箍筋设置图4-2-7 练习六7、在图4-2-8中填空，基础底板转角位置，分布筋长度150图4-2-8 练习七8、在图4-2-9中填空b/4图4-2-9 练习八9、在图4-2-10中填空0.1*条基宽图4-2-10 练习九第四章第三节思考与练习参考答案条基效果图：A轴条基钢筋计算：受力筋长度=1000-2*40受力筋根数=(3300*2+4200*2+500+600-2*min(160/2,75))/160+1=101分布筋长度=3300*2+4200*2-500-600+2*(min(160/2,75)+150)+2*6.25*8=14450(另需搭接一次) 第五章第一节思考与练习参考答案1、填写表5-1-19中构件代号的构件名称构件代号构件名称构件代号构件名称JL 基础主梁ZXB 柱下板带JCL 基础次梁KZB 跨中板带LPB 梁板式筏基平板BPB 平板式筏基平板2、绘制图5-1-20的JZL01(3)的1-1剖面图，标注各部位截面尺寸图5-1-20 练习二3、填写图5-1-21中红色线框所指的配筋信息的含义腹板高的一侧6根侧部构造筋，另一侧4根侧部构造筋图5-1-21 练习三4、填写图5-1-22中的尺寸数据ln/3+支座宽/2ln是指相邻跨净跨长的较大值图5-1-22 练习四5、在图5-1-23中，用阴影线绘制现JPB01所指的板区的范围图5-1-23第五章第二节思考与练习参考答案1、在图5-2-4中填空，基础主梁底部贯通筋外伸端弯折长度12d图5-2-1 练习一2、阅读图5-2-2，在图5-2-3中填空图5-2-2 练习二(1)ln/3图5-2-3 练习二(2)3、在图5-2-4中填空la图5-2-4 练习三第五章第三节思考与练习参考答案1、计算图5-3-4平板式筏基平板BPB的钢筋图5-3-4 练习一X向底、顶筋长度=(31600-40-40)+12*20+12*20，钢筋接头另计X向底、顶筋根数=(16600-2*(min(200/2,75)))/200+1=84 Y向底、顶筋长度=(16600-40-40)+12*20+12*20，钢筋接头另计Y向底、顶筋根数=(31600-2*(min(200/2,75)))/200+1=159 第六章第一节思考与练习参考答案1、填写表6-1-13中构件代号的构件名称构件代号构件名称构件代号构件名称KL 楼层框架梁KZL 框支梁WKL 屋面框架梁JZL 井字梁L 非框架梁XL 悬挑梁2、描述图6-1-18中，箍筋标注的含义箍筋直径8，加密区间距100，非加密区间距200，4肢箍图6-1-18 练习二3、描述图6-1-19中，箍筋标注的含义箍筋直径8，两端各5根间距100，其余间距200，2肢箍图6-1-19 练习三4、描述图6-1-20所示钢筋的含义2根14的架立筋图6-1-20 练习四5、描述图6-1-21所示钢筋的含义2根14的侧部受扭钢筋图6-1-216、描述图6-1-22所示钢筋的含义4根下部通长筋，其中2根不伸入支座图6-1-227、绘制图6-1-23中2、3支座的支座负筋的钢筋示意图图6-1-238、描述图6-1-24中所示钢筋的含义第1跨上部4根钢筋贯通图6-1-24第六章第二节思考与练习参考答案1、在表6-2-39中为正确的计算公式划对勾KL上部通长筋端支座弯锚长度为正确的计算公式划对勾hc-c+15d √0.4l aE+15d×max(l aE，hc-c+15d) ×max(l aE，0.4l aE+15d) ×表6-2-39 练习一2、列出图6-2-6中上部通长筋的长度计算公式_7000+5000+6000-2*300+2*(600-20+15*20)________________________图6-2-2 练习二3、列出图6-2-3中各跨下部钢筋的长度计算公式图6-2-3 练习三第1跨下部筋长度=7000-2*300+(600-20+15d)+laE第2跨下部筋长度=5000-2*300+2*laE第1跨下部筋长度=6000-2*300+(600-20+15d)+laE4、列出图6-2-4中第1跨左端支座负筋的长计算公式图5-2-8 练习四第1跨左支座上部负筋长度(上排)=(7000-2*300)/3+(600-20+15d) 第1跨左支座上部负筋长度(下排)=(7000-2*300)/4+(600-20+15d)第六章第三节思考与练习参考答案各练习题laE=34d1、计算图6-3-4中KL2(3)的钢筋工程量图6-3-4 练习一上通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计下通筋长=(15400+600-20+600-20)+15*25+15*25，接头另计第1跨左支座负筋(下排)长=(600-20+6400/4)+15*25第1跨右支座负筋(下排)长=(3600+6400/4+5400/4)第3跨右支座负筋(下排)长=(600-20+5400/4)+15*25外箍筋长度=2*((300-2*40)+(600-2*40))+2*11.9d(外皮长)内箍筋长度=((300-2*40-2*8-25)/3+25+2*8)*2+2*(600-2*40)+2*11.9d(外皮长) 第1箍筋箍筋根数：左加密区根数=(1200-50)/100+1右加密区根数=(1200-50)/100+1中间非加密区根数=(6400-2*1200)/200-1 第2跨箍筋根数=2400/100+1第3箍筋箍筋根数：。

平法识图答案.doc

第二章平法梁单选1 表示框架梁第 1 号， 4 跨，无悬挑。

应该是（C）。

(4A)；(4B)；(4)；(4)2 竖向加腋梁截面尺寸标注 300x700GY400x250，表示 (C )。

A.腋长 300；B. 腋长 700；C. 腋长 400；D. 腋长 250。

3 某框架梁集中标注10@100（4）/200(2)，表示错误的是 ( B )。

A. 箍筋为 HPB300级钢，直径为 10mm；B. 加密区间距为100，非加密区间距为 200，均为双肢箍；C. 加密区间距为 100，四肢箍；D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注 2 20+（2 12），表示 ( B )。

A.框架梁上部有 4 根通长筋， 2 根 20，2 根 12；B.框架梁上部有 4 根纵筋， 2 20 为通长筋， 2 12 为架立筋；C.框架梁上部有 4 根纵筋， 2 20 为通长筋， 2 12 为支座负筋；D.框架梁下部有 4 根通长筋， 2 根 20，2 根 12。

5 某框架梁在跨中处原位标注6 25 2（-2）/4，表示 (C)。

A. 框架梁配有 1 排底筋，625，全部伸入支座；B. 框架梁配有 1 排底筋， 6 25，其中 2 25 伸入支座， 4 25 不伸入支座；C. 框架梁配有 2 排底筋，第一排为 4 25 伸入支座，第二排为225，不伸入支座；D. 框架梁配有 2 排底筋，第一排为 4 25 不伸入支座，第二排为225，伸入支座。

6 主、次梁交接处，应加设C，用以承担次梁传来的集中力。

（A）附加箍筋或弯起钢筋；（B）附加箍筋或鸭筋；（C）附加箍筋或吊筋；（D）附加箍筋或浮筋。

7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于l n/ 3处，其中l n 指( D )。

A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。

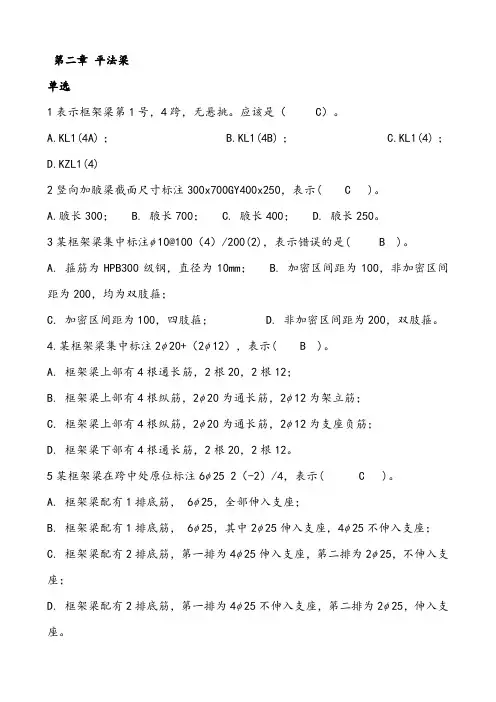

平法识图标准答案

平法识图标准答案第二章平法梁单选1表示框架梁第1号，4跨，无悬挑。

应该是（ C）。

A.KL1(4A)；B.KL1(4B)；C.KL1(4)；D.KZL1(4)2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。

A.腋长300；B. 腋长700；C. 腋长400；D. 腋长250。

3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。

A. 箍筋为HPB300级钢，直径为10mm；B. 加密区间距为100，非加密区间距为200，均为双肢箍；C. 加密区间距为100，四肢箍；D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( B )。

A. 框架梁上部有4根通长筋，2根20，2根12；B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；D. 框架梁下部有4根通长筋，2根20，2根12。

5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。

A. 框架梁配有1排底筋，6φ25，全部伸入支座；B. 框架梁配有1排底筋，6φ25，其中2φ25伸入支座，4φ25不伸入支座；C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为2φ25，伸入支座。

6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。

（A ）附加箍筋或弯起钢筋；（B ）附加箍筋或鸭筋；（C ）附加箍筋或吊筋；（D ）附加箍筋或浮筋。

7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处，其中n l 指( D )。

A. 该跨梁两端轴线间的距离；B. 该跨梁两端柱子间的距离；C. 该跨梁的净距；D. 支座两边较大的净跨8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。

新平法识图及钢筋计算三章柱课后练习习题及标准答案.doc

《新平法识图与钢筋计算》第一版勘误表序号页数行数错误更正1267【例 2-12】如图 2-43 所示，一级抗震，【例 2-12】如图2-43 所示，一级抗震，混凝混凝土强度等级 c30。

土强度等级应为 C40。

2 26图 2-43 中三级钢筋符号 C应为一级钢筋符号A3 27 8【例 2-13】混凝土强度等级 c30。

【例 2-13】中混凝土强度等级应为 C40。

4 27【例 2-14】混凝土强度等级c30，【例 2-14】中混凝土强度等级应为 C40。

5 45 5【例 3-4】混凝土强度等级c30。

【例 3-4】中混凝土强度等级应为C40。

646【例 3-6】【例 3-7】【例 3-8】【例 3-9】中【例 3-6】【例 3-7】【例 3-8】【例 3-9】中混凝把混凝土强度等级 c30。

土强度等级全部为C40【例 4-2】如图 4-25 所示，剪力墙水平筋【例 4-2】如图 4-25 所示，剪力墙水平筋为直 7633为直径 12mm 的 HRB400 钢筋，两排， c30径 12mm 的 HRB300 钢筋，两排， C40 混凝土，混凝土，一级抗震一级抗震863【例 4-3】中混凝土 C30，水平筋和垂直筋【例 4-3】中混凝土为 C40 水平筋和垂直筋改2B14@200。

为。

2A14@200964 【例 4-4】【例 4-5】中 HRB400 钢筋， c30更改为 HRB300钢筋，混凝土应为 C40 混凝土。

混凝土。

1065图 4-28 中钢筋符号 2 20； 2 20 图中钢筋符号应为 2A20； 2A20C C练习题答案第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（A ）A 、 50mmB 、100mmC 、箍筋加密区间距D 、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（B ）A 、 15dB 、 12dC 、 150D 、 2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（C ）A 、B 、C 、D 、4、抗震框架柱中间层柱根箍筋加密区范围是（C ）A 、 500B 、 700C 、 Hn/3D 、 Hn/65、梁上起柱时，在梁内设几道箍筋（A）A 、两道B 、三道C 、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）。

钢筋平法识图练习题

9-钢筋平法识图练习题(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、单项选择题1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*（）A．≥2500 B．≥2600 C．≥2700 D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。

2.在基础内的第一根柱箍筋到基础顶面的距离是多少（）A．50 B．100 C．3d（d为箍筋直径） D．5d（d为箍筋直径）正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型基础指：（）。

A．筏板顶高出梁顶 B．梁顶高出筏板顶 C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）A．50mm B．水平分布筋间距/2 C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少（）A．15d B． 12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形基础底板一般在短向配置（），在长向配置( ) 。

A．分布筋 B．受力主筋正确答案：B ，A答案解析：11G101-3第25页9. 梁板式筏形基础平板LPB1，每跨的轴线跨度为5000，该方向的底部贯通筋为 14@150，两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm，基础梁的混凝土强度为C25。

(完整word版)《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

平法识图(习题与答案)

题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。

选择一项：对错反馈回答正确正确的答案是“对”。

题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。

（）::判断题:: CJQ表示窗井墙。

（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。

题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。

题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。

题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。

（）选择一项：对错反馈回答正确正确的答案是“对”。

题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。

题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。

（）选择一项：对错反馈回答正确正确的答案是“对”。
