Z5050A型 立式钻床使用说明书
Z5140A、Z5150A使用说明书

Z5140A Z5150A 型立式钻床使用说明书出厂编号:中华人民共和国宁夏中卫大河机床有限责任公司目录一、机床外观图 (2)二、机床安全注意事项 (2)三、机床主要用途和功能特性 (4)四、机床主要规格与参数 (5)五、机床正确使用的具体说明和步骤 (6)1、吊运与安装 (6)2、机床的操纵 (8)3、机床的传动系统 (11)4、机床的调整 (16)5、机床的润滑 (17)6、机床的滚动轴承 (19)7、电气系统 (21)六、机床的维护保养、故障类型及排除 (28)1、维护保养 (28)2、故障的排除 (28)七、易损件明细表及易损件零件图 (29)1、易损件明细表 (29)2、易损件零件图 (29)公司地址:宁夏中卫市鼓楼西街152号邮编:755000电话:************传真:************电子信箱:*************网址:一、机床外观图图1-1 机床外观图二、机床安全注意事项1、机床在搬运时,依次按包装箱上指定的位置系索,不准倒置、侧置及过大倾斜,不准过大的冲撞和震动,机床吊运时,用钢丝绳和铁棒,吊运机床用的铁棒直径不小于φ30mm,伸出机床两侧的长度不小于300mm。
2、主轴箱升降必须松开镶条的紧固螺栓16(图5-3 操纵手柄),主轴箱升降完毕必须锁紧螺栓,不允许不松螺栓硬摇主轴箱,以免损坏相关的零件。
3、机床主轴没有完全停止转动前,不允许用手去触摸主轴,以免伤人。
4、开车时不得变换转速及进给量,变速必须停车,禁止反接制动,否则将造成齿轮损坏。
5、清洗机床和维修机床打开电柜时,必须关闭机床总电源,否则后果自负。
6、机床切削时,应采取相应的措施,防止铁屑飞溅伤人。
7、不允许在超出机床最大切削参数时进行切削。
8、用退刀楔退刀时,主轴必须退回到原始位置。
9、机床启动前,应检查各手柄的位置是否正确。
10、机床在第一次使用或长时间没有使用时,应先让机床由低、中、高各转速级运转几分钟。
Z5140A立式钻床操作规程

深圳华晶玻璃瓶有限公司工作文件HJ/JC—DL—027共1 页第 1 页版序/改次:E/0立式钻床操作规程--------------------------------------------------- 1.目的:明确立式钻床的操作步骤与方法,确保设备的正常运行及安全。
2.适用范围: 适于Z5140A型立式钻床操作。
3.操作规程3.1 本机床可用于钻孔、扩孔、铰孔、端面、钻沉头孔、攻丝等作业,借助夹具也可以进行镗孔。
钻孔能力∅40mm。
3.2 在使用本机床之前,必须熟悉各操作件的部位和用途。
3.3操纵机床时,应注意下列事项:3.3.1启动机床前应检查各手柄的位置是否正确。
3.3.2机床在第一次使用后长时间没有使用时,应先让机床高速运转几分钟。
3.3.3开车时不得变换主轴转速及进给量。
变速必须停车。
禁止反接制动。
3.3.4机床停止工作时,应切断电源开关。
3.4主轴的启动停止和反转:主轴的启动停止和反转时靠按压按钮实现。
在进行钻孔工作或用按钮操纵主轴正反转时应将选择开关3搬到钻孔位置,当利用攻丝反转机构进行攻螺纹时应搬到攻螺纹位置。
3.5手动、机动和超越进给:将进给主操作手柄逆时针旋转即可实现主轴的手动进给。
将机动进给控制端盖拉出,进给主操作手柄逆时针旋转20º即接通机动进给。
若反转20º则机动进给停止。
在机动进给过程中以高于机动进给速度逆时针转动手柄即得到主轴的超越进给。
3.6机动进给的自动停止:紧固在刻度盘槽中的撞块随手柄一同旋转,当撞块撞开撞销时,进给合子脱开,从而机动进给自动停止,实现钻孔定深。
钻孔的深度可通过刻度盘和标尺的刻度确定。
3.7攻丝自动反转:在主轴箱左侧设有攻丝自动反转机构,使用这个装置攻丝时,应首先敬钻孔攻丝选择开关扳到攻丝位置,然后调整转盘上的撞块(注意有延时)通过操作手柄实现。
3.8工作台的升降:通过回转工作台手柄可调整工作台的高度位置。
3.9主轴箱的升降:松开主轴箱镶条的6个卡紧螺栓,将手柄插入主轴箱左侧的轴头上,回转手柄可调整主轴箱的高度,调整好后再紧固好卡紧螺栓。

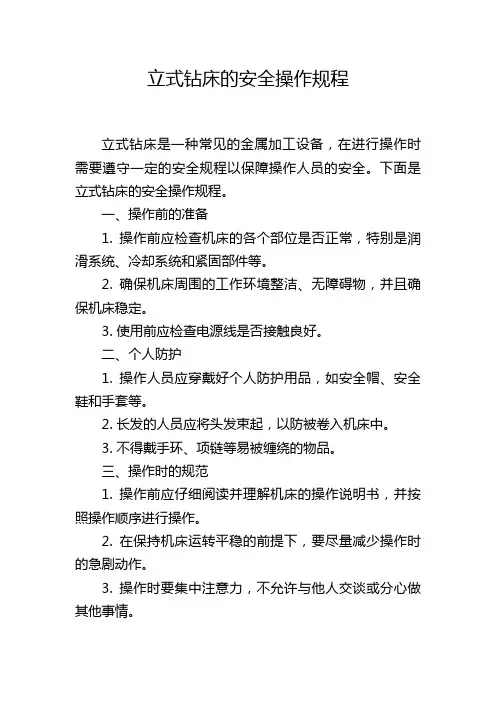

立式钻床的安全操作规程

立式钻床的安全操作规程立式钻床是一种常见的金属加工设备,在进行操作时需要遵守一定的安全规程以保障操作人员的安全。
下面是立式钻床的安全操作规程。
一、操作前的准备1. 操作前应检查机床的各个部位是否正常,特别是润滑系统、冷却系统和紧固部件等。
2. 确保机床周围的工作环境整洁、无障碍物,并且确保机床稳定。
3. 使用前应检查电源线是否接触良好。
二、个人防护1. 操作人员应穿戴好个人防护用品,如安全帽、安全鞋和手套等。
2. 长发的人员应将头发束起,以防被卷入机床中。
3. 不得戴手环、项链等易被缠绕的物品。
三、操作时的规范1. 操作前应仔细阅读并理解机床的操作说明书,并按照操作顺序进行操作。
2. 在保持机床运转平稳的前提下,要尽量减少操作时的急剧动作。
3. 操作时要集中注意力,不允许与他人交谈或分心做其他事情。
4. 操作人员不得将手伸入旋转的钻头或工件之间,以防止意外伤害。
5. 在换钻头或刀具时,应停机并确保不再有旋转动力。
四、材料进料操作1. 进料时要保持材料与钻头、工件保持适当的距离,以防材料被钻头卷入。
2. 如果要加工小尺寸的材料,应使用专用夹持装置固定材料。
五、故障处理1. 当机床发生故障时,应立即停机,并按照操作手册中的故障排除步骤进行处理。
2. 不得随意修理机床,必要时应联系维修人员进行维修。
六、保养和维护1. 操作结束后,要对机床进行清洁,清除机床表面的铁屑和粉尘等物质。
2. 定期对润滑系统进行检查并添加润滑油,确保机床的正常运转。
3. 定期对各个部件进行检查并tightening,确保机床的稳定性和可靠性。
4. 不得将机床用于超负荷的加工,避免损坏机床。
七、应急处理1. 如果发现有机床异常响声或其他不寻常情况时,应立即停机并联系维修人员。
2. 如遇火灾或其他紧急情况,应立即按照工厂的应急预案进行处理。
以上是立式钻床的安全操作规程,操作人员在操作时务必要严格按照规程进行操作,以保障自身的安全。
Z5140A、Z5150A使用说明书

Z5140A Z5150A 型立式钻床使用说明书出厂编号:中华人民共和国宁夏中卫大河机床有限责任公司目录一、机床外观图 (2)二、机床安全注意事项 (2)三、机床主要用途和功能特性 (4)四、机床主要规格与参数 (5)五、机床正确使用的具体说明和步骤 (6)1、吊运与安装 (6)2、机床的操纵 (8)3、机床的传动系统 (11)4、机床的调整 (16)5、机床的润滑 (17)6、机床的滚动轴承 (19)7、电气系统 (21)六、机床的维护保养、故障类型及排除 (28)1、维护保养 (28)2、故障的排除 (28)七、易损件明细表及易损件零件图 (29)1、易损件明细表 (29)2、易损件零件图 (29)公司地址:宁夏中卫市鼓楼西街152号邮编:755000电话:************传真:************电子信箱:*************网址:一、机床外观图图1-1 机床外观图二、机床安全注意事项1、机床在搬运时,依次按包装箱上指定的位置系索,不准倒置、侧置及过大倾斜,不准过大的冲撞和震动,机床吊运时,用钢丝绳和铁棒,吊运机床用的铁棒直径不小于φ30mm,伸出机床两侧的长度不小于300mm。
2、主轴箱升降必须松开镶条的紧固螺栓16(图5-3 操纵手柄),主轴箱升降完毕必须锁紧螺栓,不允许不松螺栓硬摇主轴箱,以免损坏相关的零件。
3、机床主轴没有完全停止转动前,不允许用手去触摸主轴,以免伤人。
4、开车时不得变换转速及进给量,变速必须停车,禁止反接制动,否则将造成齿轮损坏。
5、清洗机床和维修机床打开电柜时,必须关闭机床总电源,否则后果自负。
6、机床切削时,应采取相应的措施,防止铁屑飞溅伤人。
7、不允许在超出机床最大切削参数时进行切削。
8、用退刀楔退刀时,主轴必须退回到原始位置。
9、机床启动前,应检查各手柄的位置是否正确。
10、机床在第一次使用或长时间没有使用时,应先让机床由低、中、高各转速级运转几分钟。
立式钻床操作规程

立式钻床操作规程一、前言立式钻床是一种常用的金属加工设备,广泛应用于机械制造、电子电器、航空航天、汽车工程、船舶制造等领域。
为了保证安全、提高效率,严格按照操作规程进行操作工作,是保障设备正常运行、保障操作人员生命安全的必要条件。
二、操作前的准备1.检查机器运行状态,包括电源线、传动带、主轴、润滑系统等部分。
确保设备正常运行。
2.确认并阅读相关工艺图、CAD图和操作手册。
严格按照要求操作,避免出现因操作不当导致的事故。
3.戴好防护手套、护目镜,确保人身安全,并确保操作过程中不会造成二次污染。
4.清理工作台,确保没有杂物,并确认加工件是否符合要求。
如加工件需要夹紧,应选择恰当的夹具。
三、操作程序1.打开机器,启动电机。
2.调节主轴转速,根据要加工的材料和零件结构确认转速,严格按照转速表进行设置。
3.调节钻头进刀深度、前移速度,根据工艺要求进行设置。
4.坐在操作台前,查看机器的运行情况,确认是否正常工作。
5.开始操作,将待加工件放在夹具上,通过操作台的调节杆调整加工位置,调整方位正确后,按下启动开关。
6.进行加工,观察加工过程中的情况,及时调整参数,确保加工质量。
7.加工结束后,关闭机器。
清理机器和工作台,保持设备清洁。
四、注意事项1.操作钻床应严格遵守操作规程,注意事项不得忽视。
2.钻床加工时,应将加工件夹紧,以避免在加工过程中产生事故。
3.不得在操作时乱动调节杆或操作按钮。
严禁下达不明确、矛盾、不切实际的操作指令。
4.当机床故障时应立即关闭机器,报告维修人员进行处理。
5.在操作时,应保证工作环境整洁有序,杜绝烟蒂、易燃或易爆物品等物品带入机器操作区。
6.离开机器时,应关闭电源开关,锁住电闸开关,确保机器处于安全状态。
五、结束语本文介绍的是立式钻床的操作规程,在操作或维护设备时,必须严格按照规程要求来进行操作。
只有严格按照规程操作,才能确保生产效率,同时也能保证操作人员的人身安全和设备的长期使用。
Z5150A立式钻床

5.立式钻床操作
一、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁 超负荷使用设备。 二、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行 润滑。 三、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认 运转正常后,再开始工作。
四、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑 痕。
山东威力重工
3.立式钻床优势
1.z5150系列方柱立式钻床是万能型通用机床。机床的最大钻孔直径为 ¢50m(在50-60kgf/mm的钢材上,在布氏硬度HB=200的铸铁上钻孔能力 为¢50mm)
2.z5150B为固定工作台;Z5150B-1为十字工作台。
3.机床除用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝 等。
Z5150A立式钻床
目录
1 立式钻床介绍
2 立式钻床特点 3 立式钻床优势 4 立式钻床维修 5 立式钻床操作
1.立式钻床介绍
立式钻床可实现立、卧铣两种加工功能,“立钻”主轴套筒具有手
动和微动两种进给,工作台导轨副超音频淬火后磨削,工作台分三种机 动进给方式:A型为三向;C型为单向;D型为两向。
十、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润 滑不良时,应停止使用设备。 十一、工作中严禁戴手套。 十二、非电工不准打开电器箱门。 十三、工作后须将手柄置于非工作位置,工作台降到最低位置,并切 断电源。
山东威力重工
加工前,须先调整工件在工作台上的位置,使被加工孔中心线对准
刀具轴线。
加工时,工件固定不动,主轴在套筒中旋转并与套筒一起作轴向进
给。工作台和主轴箱可沿立柱导轨调整位置,以适应不同高度的工件。
2.立式钻床特点
立式钻床可以自动进给,它的功率和机构强度允许采用较高的切削用 量,因此用这种钻床可获得较高的劳动生产率,并可获得较高的加工 精度,立式钻床的主轴转速、进给量都有较大的变动范围,可以适应 不同材料的刀具在不同材料的工件上的加工。并能适应钻、锪、铰、 攻螺纹等各种不同工艺的需要,在立式钻床上装一套多轴传动头,能 可时钻削几十个孔,可作为批量生产的专用机床使用。
立式钻床操作技巧

佛山五金冲压模具厂,立式钻床操作技巧
佛山五金冲压模具厂的生产设备各式各样,立式钻床便是其中一种,它又是怎样操作的呢?为了确保冲压件的正常生产,厂家一般会给各台机器作使用说明标注。
以下是佛山五金冲压模具厂对立式钻床的操作说明,想要学习的建议仔细参考哦:1.操作方法
在钻床上将工件摆正,固定好位置,使其紧靠工作台;选用合适的钻头安装上去,调节主轴变速箱,选取合适的速度;根据进给量标准,调节变速手柄的长度;扳动手柄至空档,其中按上下方向分为正反转两种;工件加工完毕后关闭发动机,整理设备,清洁工位。
2.注意事项
在使用前要对钻床进行测试,扳动手柄转动主轴对各机动性能进行检查,确保设备状态正常;进给时,要先停机再调整;不能在主轴旋转时对工件进行检查和安装夹具。
3.保养技巧
按照正规操作生产完成之后,还要对钻床进行保养维护,延长使用寿命,减少设备故障。
分为3步:
①清洁:清扫电器箱体和电动机,检查各部件是否整齐;
②冷却:用清水冷却水汞和过滤器,过滤冷却槽,更换冷却液;
③润滑:对油管、孔、线等加注机油,定期更换润滑油;
以上就是佛山五金冲压模具厂对立式钻床的操作总结,希望对你有帮助。
诚瑞丰提供冲压件生产业务,欢迎联系合作。
Z5050A使用说明书

5) 接通电源前 请先检查电源接地线是否可靠 线径是否符合要求 检查 机床相序是否正确 检查行程限位开关是否可靠 检查各操作按钮是否正 确动作 急停按钮是否动作可靠
6) 安装并检查无误 再由低到高逐挡变速进行空运转操作 若无异常现象 方可进行加工
第5 页 共 24 页
3 主要技术参数
序 号
名
称
1 最大钻孔直径
参数
铸 铁 50 退火钢 40
2 最大攻丝直径
M30 3
3 最大铣刀直径
80
4 主轴中心线至立柱母线距离
360
5 主轴端面至工作台面最大距离 机动
590 550
6 主轴端面至底座工作台面的最大距离
1190
7 主轴最大行程
225
8 工作台及托架最大行程 机动
机床的工作台托架既可沿立柱作上下升降 又可绕立柱作 1800 转动 工作台在托架中也可作 1800 转动 且与托架座在横向平面内也可作 450 转动
杭州双龙机械有限公司
Z5050A 型 立式钻床
使用说明书
第4 页 共 24 页
图 1 机床外观图
杭州双龙机械有限公司
Z5050A 型 立式钻床
使用说明书
工作台和托架的升降运动由一台倒装的立式电动机完成 也可手动升降 作小距离的工作台高度调整
机床润滑系统分自动润滑和人工润滑两部分 自动润滑系统由装在主轴 箱箱体下部油池内的过滤器 箱体顶盖上的润滑泵 分油器等组成
机床的传动系统图见图(5) 齿轮 蜗轮副 齿条副等传动件见表 1
机床的滚动轴承配置见图(6) 滚动轴承明细表见表 2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Z5050A型立式钻床使用说明书目录1、安全须知 (2)2、机床外形及用途 (3)3、主要技术参数 (5)4、机床的搬运和安装 (6)5、传动系统 (8)6、机床的操作说明 (13)7、机床的调整 (15)8、机床的润滑系统 (17)9、电气系统 (18)10、机床的合理使用和维护 (23)11、机床附件 (24)1、安全须知1)开箱验收时,若发现主机、附件与装箱单不符时,请即与经销商联系。
2)在安装、调试、使用本机床前,务必仔细阅读本说明书。
安装后,请将立柱表面的防锈油擦洗干净,并涂30号机油,否则易研伤导轨等表面。
3)将主电机装在主轴箱上,确保电机上的齿轮与变速箱中齿轮正确啮合,并用4个M14×35的六角头螺栓紧固。
然后将电机的电缆线插头插在位于电柜上面的插座上,并且锁紧防松螺母。
4)本机床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。
5)接通电源前,请先检查电源接地线是否可靠,线径是否符合要求。
检查机床相序是否正确。
检查行程限位开关是否可靠。
检查各操作按钮是否正确动作,急停按钮是否动作可靠。
6)安装并检查无误,再由低到高逐挡变速进行空运转操作,若无异常现象方可进行加工。
7)机床出现故障或发生危及人身安全的意外情况时,应首先按急停按钮(急停按钮在主轴箱左侧)停机,然后关断总电源开关,故障不解除,危险不排除,不准重新送电。
8)严禁用户随意增大保险丝的容量。
9)电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查,严禁接触带电体。
10)请按说明书上润滑的规定,对机床各部位注油润滑,否则可能研伤导轨或机件。
11)由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。
12)钻削过程中绝对不可用手清除铁屑和触摸钻头,观察钻削情况时头部与钻头务必保持0.5米以上距离,否则会危及人身安全。
13)使用该机床的操作者一律不准戴手套,女同志一律要戴安全帽(将长发包住),否则易发生人身事故。
14)严禁在机床连续运转过程中变换主轴转速和主轴进给量,变速时必须先停车再点动变速!15)操作者注意,根据被加工材质及钻头直径不同,应合理选择转速与进给量,否则易造成机床损坏。
机床的最大进给抗力不得超过11.5kN。
2、机床外形及用途2.1机床外形:机床外形参见图(1),机床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。
变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。
工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。
2.2机床用途:本机床具有钻孔、扩孔、铰孔、攻丝、锪平面、铣削等加工功能,还能通过配置特殊附件扩展加工功能和使用范围,是一种用途广泛的多功能万能性机床。
因此它不仅适用于零件加工车间,亦适用于机修车间的使用。
机床的工作台托架既可沿立柱作上下升降,又可绕立柱作±1800转动,工作台在托架中也可作±1800转动。
且与托架座在横向平面内也可作±450转动。
3、主要技术参数序号 名 称参 数单 位 铸 铁:50 1 最大钻孔直径退火钢:40mm 2 最大攻丝直径 M30×3 mm 3 最大铣刀直径φ80mm 4 主轴中心线至立柱母线距离 360 mm 5 主轴端面至工作台面最大距离(机动) 590(550)mm6 主轴端面至底座工作台面的最大距离 1190 mm7 主轴最大行程225 mm8 工作台及托架最大行程(机动) 530(410)mm 9 工作台及托架横向平面内旋转角度 ±450度 10 主轴圆锥孔 MT411 主轴变速级数 12级 54、75、100、130、185、260 12 主轴转速340、450、600、830、1100、1450r/min 13 主轴进给级数4级 14 主轴进给量 0.1、0.2、0.3、0.4 mm/r 15 立柱直径φ180mm 16 工作台有效工作面积(长×宽) 510×390 mm 2 17 底座有效工作面积(长×宽) 470×435 mm 2 18 工作台、底座T 型槽数-槽宽 3-14、2-18 mm功率 3 kW 电压 380 V 19主电动机 Y100L2-4 V1转速 1420 r/min 功率 40 W 电压 380 V 20三相电泵 DB —6A 流量 6 l/min 功率 28 W 21 电磁离合器 DLY0—25S电压24 V22 机床外形尺寸(长×宽×高) 990×720×2400 mm23机床重量(毛重/净重)800/750 kg5、传动系统5.1传动系统及结构概述本机床由主轴箱、圆立柱、底座、工作台及托架、电气、冷却、防护、附件等八个部分组成。
主轴的旋转运动是主运动。
钻削加工时主轴的轴向移动是进给运动;工作台的升降运动及回转运动是辅助运动,当加工大型及高度较大工件时,工件可装夹在底座工作面上,工作台及托架则应绕圆立柱回转到适当位置避开工件的加工区。
整个传动系统由两台立式电动机分别完成,冷却系统由专用电泵供给冷却液。
主轴的12级变速由装在主轴箱正面上部的两个手柄操纵,分别扳动手柄可分别驱动箱体内一组三联齿轮和一组四联齿轮作轴向移位,达到变速目的,其中一个手柄设有“空档”位置,便于手转主轴完成装卸刀具、校调工件等操作。
进给量的变速由装在主轴箱右上侧的手柄控制滑移齿轮组完成,进给变速手柄也设有“空档”位置,便于脱开主轴机动进给传动而实现主轴手动微量进给(微调)。
工作台和托架的升降运动由一台倒装的立式电动机完成,也可手动升降作小距离的工作台高度调整。
机床润滑系统分自动润滑和人工润滑两部分,自动润滑系统由装在主轴箱箱体下部油池内的过滤器、箱体顶盖上的润滑泵、分油器等组成。
机床的传动系统图见图(5);齿轮、蜗轮副、齿条副等传动件见表1。
机床的滚动轴承配置见图(6);滚动轴承明细表见表2。
表1 齿轮、蜗轮、蜗杆、齿条一览表图上编号12345678910零件图号52201522025280232205510155121551271512805126251261齿数或头数761401470381513626模数 2.522 2.52 2.5 2.52 1.75 1.75螺旋角旋向右右左左精度等级9888888888材料牌号4545ZQAl9-445HT30040Cr45454545热处理及硬度T235T235G45HV500T235T235G48G48图上编号11121314151617181920零件图号51259512605125851256512555125751273512535125151207齿数或头数17223241263243156025模数 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75 1.75螺旋角旋向精度等级8888888888材料牌号45454545454545454545热处理及硬度G48G48G48G48G48G48G48G48G48G48图上编号21222324252627282930零件图号51204512045120151201512025123151239512405123351234齿数或头数62404040196150406423模数 2.5 1.5 1.5 2.5 2.5 2.5 2.5 2.522螺旋角旋向精度等级7887777777材料牌号40Cr40Cr40Cr40Cr40Cr40Cr40Cr40Cr40Cr40Cr 热处理及硬度G52G52G52G52G52G52G52G52G52G52图上编号31323334353637零件图号51235512365124151237512385124251243齿数或头数25354530201855模数 2.5 2.5 2.5 2.5 2.5 2.5 2.5螺旋角旋向精度等级7777777材料牌号40Cr40Cr40Cr40Cr40Cr40Cr40Cr热处理及硬度G52G52G52G52G52G52G52表2 滚动轴承一览表序号型号名称规格件数1 6001 深沟球轴承12×28×8 22 6002 深沟球轴承15×32×9 13 6004 深沟球轴承20×42×12 14 6202 深沟球轴承15×35×11 25 6203 深沟球轴承17×40×12 16 6204 深沟球轴承20×47×14 27 61809 深沟球轴承45×58×7 18 61902 深沟球轴承15×28×7 19 61906 深沟球轴承30×47×9 110 61909 深沟球轴承45×68×12 211 16002 深沟球轴承15×32×8 112 16003 深沟球轴承 17×35×8 213 16006 深沟球轴承 30×55×9 214 16010/P5 深沟球轴承 50×80×10 215 6204NR 带止动环深沟球轴承 45×68×12 116 32007 圆锥滚子轴承 35×62×18 117 51102 平底推力球轴承15×28×9 118 51104 平底推力球轴承 20×35×10 119 51110/P5 平底推力于轴承 50×70×14 16、机床的操作说明6.1操作须知6.1.1操作者须遵守机床的使用和保养方法及其各注意事项。
6.1.2严格遵照机床规定的润滑方法,定期按润滑部位注油。
6.1.3麻花钻扁尾与卸刀装置的撞头之间,应在卸刀限位轴推入时留有一定间隙,所以不符合标准的莫氏锥柄和变径套不得使用。
6.1.4根据具体情况,选择合适的转速、进给量及钻头直径。
使机床承受的最大进给抗力不超过11.5kN。
6.2各操纵部位说明6.2.1机床的各操纵部位如图(1)所示。
6.2.2各操纵部位的标号说明见表3。
表31 托架、工作台升降手柄12主电动机反转启动按钮2 进给深度调节手把13主轴转速变换手把A3 进给深度丝杆锁紧手把14主轴转速变换手把B4 手动进给手柄15卸刀手柄5 进给量变换手把16微动进给手轮6 主轴套筒锁紧手把17冷却泵开关7 托架、工作台升降开关18攻丝选择开关8 防护板高度调整旋钮19总电源开关9 主电动机点动按钮20工作台夹紧、松开手柄10 主电动机正转启动按钮21托架座夹紧、松开手柄11 主电动机停止按钮22冷却液开关6.3主轴变速操作主轴转速变速由装在主轴箱正上方的两个手柄(13)和(14)操纵,手柄位置和转数的对应关系见转速标牌。
