网络体系结构的定义:
层 服务 协议
主机A 第3层 3/2层接口 第2层 2/1层接口 第1层
第3层协议
主机B 第3层
第2层协议
第2层
第1层协议
第1层
物 理 媒 介
层、协议和接口
层次设计主题



编址机制(addressing) 数据传输(data transferring) 差错控制(error controlling) 顺序控制(sequence controlling) 流量控制(flow controlling) 拆分与重组(disassembling and reassembling) 复用与解复用(multiplexing & demultiplexing) 路由(routing)
第3层:网络层(Network)
在源结点与目的结点之间建立、维护、终止网 络的连接。 功能和服务 最佳路由选择和数据包中转 流量控制和拥塞控制 差错检测与恢复 流量统计和记账

第4层:传输层(Transport)
为源端主机到目的端主机提供可靠的数据传输 服务;屏蔽各类通信子网的差异,使上层不受 通信子网技术变化的影响。 进行数据分段并组装成报文流。
第二章 网络体系结构

主要内容

网络体系结构

接口、服务与协议
网络参考模型

分层范例
例子:两个哲学家讨论哲学问题
1. 两个哲学家使用不同的语言 2. 两个哲学家位于不同的国家
哲学 知识 翻译
通信
消息
......
...... 哲学家2
给远程翻 译的信息
(3)
哲学家1
(3)
......
...... 翻译2


OSI 参考模型
层次 7 6 5 4 3 2 1 应用层 表示层 会话层 传输层 网络层 数据链路层 物理层 网络层 数据链路层 物理层 运输协议 通信子网内部协议 网络层 数据链路层 物理层 网络层 数据链路层 物理层 分组 帧 比特 表示协议 会话协议 应用协议 协议数据 单元名称 应用层 表示层 会话层 传输层 APDU PPDU SPDU TPDU
连接
(n) 连接: (n+1) 实体利用 (n) 实体提供的 服务而建立的联系。 (n+1) 层对等实体要进行通信必须通过 相邻下层以及下面各层通信来完成,即 调用相邻下层的服务来完成。

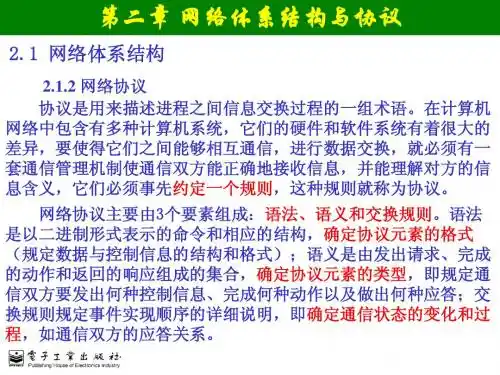

协议

协议 protocol:计算机网络同等层次中,通 信双方进行信息交换时必须遵守的规则。
协议的组成: 1. 语法(syntax):以二进制形式表示的命令和 相应的结构 2. 语义(semantics):由发出的命令请求,完 成的动作和回送的响应组成的集合 3. 定时关系(timing):有关事件顺序的说明
为用户的应用程序提供网络通信服务 识别并证实目的通信方的可用性 使协同工作的应用程序之间进行同步 判断是否为通信过程申请了足够的资源

应用层协议的例子:



远程登录协议Telnet、文件传输协议FTP、 超文本传输协议HTTP、域名服务DNS、 简单邮件传输协议SMTP、邮局协议POP3等

第2层:数据链路层(Data Link)


在物理线路上提供可靠的数据传输,使之对网络 层呈现为一条无错的线路。 所关心的问题包括:


物理地址、网络拓扑; 组帧:把数据封装在帧中,按顺序传送,并处理返回的 确认帧; 定界与同步:产生/识别帧边界; 差错恢复:采用重传(ARQ)的方法; 流量控制:收发双方传输速率的匹配。 广播式共享信道的访问控制




1-3层:链接,中继; 4-7层:端到端
第5层:会话层(Session)

建立、管理和中止不同机器上的应用程序之间 的会话。

会话:完成一项任务而进行的一系列相关的信息交 换。
设置检查点——会话失败后,恢复到最后一个检查 点处,而不用从头开始。

同步(解决失败后从哪里重新开始)

例如:数据送到打印服务器上打印。接收的数据已 被确认,但打印机出现故障。这时没必要再从头开 始打印,只要在每页开始处设置检查点,打印出错 时只需重传最后一个检查点以后的页面。
服务原语
服务在形式上是由一组接口原语(或操作)来描 述的。当 (n+1) 实体向 (n) 实体请求 (n) 服务时,服务提 供者和服务用户间需要交流一些必要信息,以说明要 求的服务的一些情况,这些信息即服务原语。 服务原语可分为四种类型:



请求(Request) 指示(Indication) 响应(Response) 确认(Confirm)
第6层:表示层(Presentation)

处理被传送数据的表示问题,即信息的语法和 语义。如有必要,使用一种通用的数据表示格 式。在多种数据表示格式之间进行转换。 例如:在日期、货币、数值(特别是浮点数) 等本地数据表示格式与标准数据表示格式之间 进行转换;数据的加/解密、压缩/解压缩等。

第7层:应用层(Application)
PDU IDU SDU
数据单元间关系
IDU (n+1) 接口 (n) ICI SDU ICI SDU SAP SAP:服务访问点 IDU:接口数据单元 SDU:服务数据单元 PDU:协议数据单元 ICI:接口控制信息 PCI:协议控制信息 (n)PDU PCI SDU
协议数据单元 PDU
定义:不同系统 (n) 对等实体为实现该层协议所交换 的信息单位,称为(n)协议数据单元(n)PDU。 (n)PDU的具体格式如下:
当使用服务传送数据时,首先建立连接,然后使用该连接传 送数据。使用完后,关闭连接。 特点:可靠,顺序性好。
无连接服务
直接使用服务传送数据,每个包独立进行路由选择。 特点:不可靠,顺序性差。
无连接服务种类
数据报(datagram) 证实交付(confirmed
delivery) 请求应答(request-reply)



(n)实体自己提供的某些功能。 从(n-1)层及以下各层及本地系统得到的服务。 通过与对等实体通信而得到的功能

(n)服务提供者:
提供(n)服务的下一层实体。 直接的(n)服务提供者: (n)层实体。 间接的(n)服务提供者: (n)层及其以下各层的 实体。


(n)服务用户:
接受(n)服务的上一层实体。 直接的(n)服务用户: (n+1)层实体。 间接的(n)服务用户: (n+1)层及其以上各层的 实体。
(2)
(2)
翻译1
给远程秘 书的信息
......
...... 秘书2
(1)
(1)
秘书1
哲学家—翻译—秘书结构
分层优点
各层独立。每一层不需要知道下层是如何实现的,
只需要知道层间的接口和所提供的服务。
灵活性好。当任意层发生变化时,只要接口不变,
上下层均不受影响。
结构上分开。各层可采用最适合的技术。 易于实现和维护。 促进标准化。由于每一层及其提供的服务都有明确

协议与连接关联
系统A 系统B
(N+1)层实体 (N+1)层 (N)层 (N)层实体
(N+1)层实体
(N)协议
(N)层实体
(N)连接
接口和服务


在计算机网络分层结构中,每一层次的功 能都是为它的上层提供服务的。 服务Service:(n)实体向(n+1)实体提供的相 互通信的能力 。是(n+1)实体能看见的(n) 实体提供的功能集合,包括:

服务访问点SAP
服务访问点SAP(Service Access Point) • 任何层间服务是在接口的SAP上进行的; • 每个SAP有唯一的识别地址; • 每个层间接口可以有多个SAP。
数据单元 Data Unit
在网络中信息传送的单位,称为数据单元。 对等实体在协议的控制下交换信息 相邻层实体按服务交换信息 数据单元包括: 协议数据单元 接口数据单元 服务数据单元
(n)SDU
(n)PCI
(n)PCI
提问:为什么(n)PDU的大小一般都有一定的长度要求? 过大或者过小会怎么样?
(n+1)
(n+1)PDU (n+1)实体 (n)连接
(n+1)PDU
(n)
(n)SDU (n)PDU
(n)协议 (n)实体
(n)SDU (n)PDU
(n)UD
(n)PCI (n-1)PDU
(n) PCI (n) 用户数据

(n)PCI 为(n)协议控制信息,是为实现(n)协议而在 传送的数据的首部或尾部加的控制信息,如:地 址、差错控制信息、序号信息等。 – (n) 用户数据为 (n) 层实体为提供 (n) 服务而传送的 信息。 – 考虑到协议的要求,如时延、效率等因素, (n)PDU的大小一般都有一定的长度要求。
服务数据单元SDU
定义: (n)服务用户所要求传递的逻辑数据单元称为 (n)服务数据单元。 (n)SDU与(n)PDU的用户数据部分的关系: 由于 (n)PDU 的大小一般都有一定的长度要求。因 此, (n)PDU的用户数据部分可能是经过分段或合 并的(n)SDU。两者的关系为:1:1、1:n、n:1。
物理介质
第1层:物理层(Physical)
实现在物理媒体上透明地传送原始比特流。 定义了激活、维护和关闭终端用户之间机械的、 电气的、过程的和功能的特性。

物理层的特性包括:
机械特性:物理连接器的尺寸、形状、规格 电气特性:信号电平,脉冲宽度,频率,数据传送 速率,最大传送距离等 功能特性:接口引脚的功能作用 规程特性:信号时序,应答关系,操作过程
(n-1)
(n-1)PDU
(n-1)连接
图 2-5 (n)SDU和(n)PDU的关系
(n+1)
(n)SDU
(n)SDU (n)IDU
(n)ID
(n)SAP (n) (n)SDU
(n)SAP (n)SDU
(n)ICI
(n-1)连接
图 2-6 (n)IDU和(n)SDU的关系
服务分类
基于连接的服务
实体和协议


实体(entity)是指层中的活动元素,它可以是 软件(如进程),也可以是硬件(如网卡、智 能输入/输出芯Biblioteka Baidu),不同网络层次中的实体实 现的功能可以相同。 (n)层和(n)实体


(n)层:指在网络体系结构中的某特定层 (n+1)层:指(n)层的相邻上层 (n-1)层:指(n)层的相邻下层 (n)实体:(n)层中具有数据收发能力的活动单元。一 般就是该层的软件进程或者实现该层协议的硬件单元。 (n)对等实体(同等实体):位于不同子系统的同一层的 实体间的互称。
的定义。
分层原则
1. 2. 3. 4. 5. 根据功能需要分层 每层的功能明确 每层的功能选择有利于制定国际标准 每层的接口信息量尽可能少 层数足够多:避免不同的功能混于同一层 层数不能太多:避免体系结构过于庞大
网络体系结构
研究方法:
按功能抽象分层 定义层间的接口和提供的服务 定义同层间通信的规则——协议
(n)PDU与(n+1)PDU的关系
(n+1)PDU
(n) PCI
(n) 用户数据
接口数据单元 IDU
定义:在同一系统的相邻两层实体的一次交互中, 经过层间接口的信息单元,称为(n)接口数据单元。 (n)IDU的具体格式如下:
(n) ICI (n) 接口数据

(n)ICI 为 (n) 接口控制信息,协议在通过层间 接口时,需要加一些控制信息,如通过多少字 节、或要求的服务质量等。 – (n)ICI只对PDU 通过接口时有作用,进入下层 后丢弃。 – (n)接口数据为通过接口传送的信息内容。
原语是由若干条机器指令构成的一段程序,用以完成特定功能。原语在执行 过程中不可分割。
(N+1) 1 (N) 1 (N+1) (N)
2 4
5
6
7
计算机1 10 时间
8
2
3
3
4
5
6
7
5
8
9
6
计算机2
面向连接服务的原语执行过程
协议与服务的关系

是两个完全不同的概念;
服务是各层向上层提供的一组原语(操 作),只定义接口不涉及具体实现; 协议定义同层对等实体的具体规则; 实体利用协议实现服务定义的接口;只要 服务不变,可以任意改变协议。

提供“面向连接”(虚电路)和“无连接” (数据报)两种服务。 传输差错校验与恢复。 信息流控制,防止数据传输过载。

传输层特点

传输层以上各层:面向应用;以下各层:面向传 输。传输层位于资源子网和通信子网的交界处, 起着承上启下的作用。 与网络层的部分服务有重叠交叉。如何平衡取决 于两者的功能划分。 真正意义上的从源到目标实现“端到端”连接的 层。
