PCB线路板生产流程中晒阻焊工序工艺
阻焊工艺流程

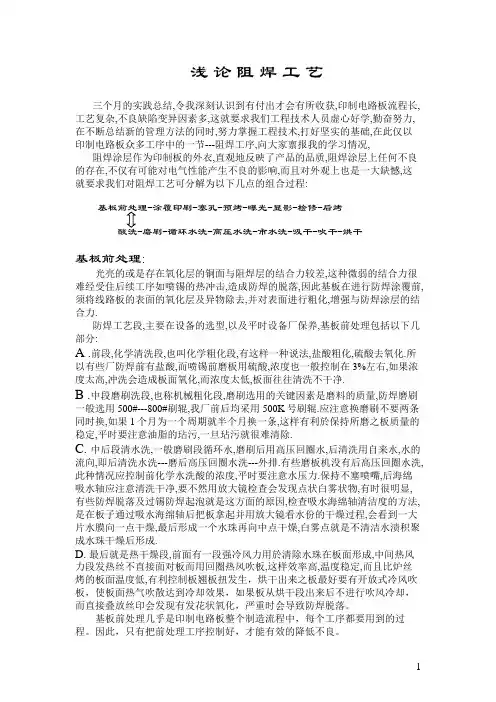

浅论阻焊工艺三个月的实践总结,令我深刻认识到有付出才会有所收获,印制电路板流程长,工艺复杂,不良缺陷变异因素多,这就要求我们工程技术人员虚心好学,勤奋努力,在不断总结新的管理方法的同时,努力掌握工程技术,打好坚实的基础,在此仅以印制电路板众多工序中的一节---阻焊工序,向大家禀报我的学习情况, 阻焊涂层作为印制板的外衣,直观地反映了产品的品质,阻焊涂层上任何不良的存在,不仅有可能对电气性能产生不良的影响,而且对外观上也是一大缺憾,这就要求我们对阻焊工艺可分解为以下几点的组合过程:-涂覆印刷-塞孔-预烤-曝光-显影-检修-后烤-磨刷-循环水洗-高压水洗-市水洗-吸干-吹干-烘干基板前处理:光亮的或是存在氧化层的铜面与阻焊层的结合力较差,这种微弱的结合力很难经受住后续工序如喷锡的热冲击,造成防焊的脱落,因此基板在进行防焊涂覆前,须将线路板的表面的氧化层及异物除去,并对表面进行粗化,增强与防焊涂层的结合力.防焊工艺段,主要在设备的选型,以及平时设备厂保养,基板前处理包括以下几部分:A .前段,化学清洗段,也叫化学粗化段,有这样一种说法,盐酸粗化,硫酸去氧化.所以有些厂防焊前有盐酸,而喷锡前磨板用硫酸,浓度也一般控制在3%左右,如果浓度太高,冲洗会造成板面氧化,而浓度太低,板面往往清洗不干净.B .中段磨刷洗段,也称机械粗化段,磨刷选用的关键因素是磨料的质量,防焊磨刷一般选用500#---800#刷辊,我厂前后均采用500K号刷辊.应注意换磨刷不要两条同时换,如果1个月为一个周期就半个月换一条,这样有利於保持所磨之板质量的稳定,平时要注意油脂的玷污,一旦玷污就很难清除.C. 中后段清水洗,一般磨刷段循环水,磨刷后用高压回圈水,后清洗用自来水,水的流向,即后清洗水洗---磨后高压回圈水洗---外排.有些磨板机没有后高压回圈水洗,此种情况应控制前化学水洗酸的浓度,平时要注意水压力.保持不塞喷嘴,后海绵吸水轴应注意清洗干净,要不然用放大镜检查会发现点状白雾状物,有时很明显,有些防焊脱落及过锡防焊起泡就是这方面的原因,检查吸水海绵轴清洁度的方法,是在板子通过吸水海绵轴后把板拿起并用放大镜看水份的干燥过程,会看到一大片水膜向一点干燥,最后形成一个水珠再向中点干燥,白雾点就是不清洁水渍积聚成水珠干燥后形成.D. 最后就是热干燥段,前面有一段强冷风力用於清除水珠在板面形成,中间热风力段发热丝不直接面对板而用回圈热风吹板,这样效率高,温度稳定,而且比炉丝烤的板面温度低,有利控制板翘板扭发生,烘干出来之板最好要有开放式冷风吹板,使板面热气吹散达到冷却效果,如果板从烘干段出来后不进行吹风冷却,而直接叠放丝印会发现有发花状氧化,严重时会导致防焊脱落。
pcb阻焊塞孔和树脂塞孔工艺
pcb阻焊塞孔和树脂塞孔工艺一、引言在PCB(Printed Circuit Board,印刷电路板)的制造过程中,阻焊塞孔和树脂塞孔工艺是非常重要的环节。
这两种工艺均是为了解决PCB板材表面孔洞问题而设计的,并在保证PCB电路连接可靠性的提高了PCB的防潮、防尘和防腐蚀性能。
本文将对阻焊塞孔和树脂塞孔工艺进行深入探讨,并对两者的优劣势进行比较分析。
二、阻焊塞孔工艺1. 工艺原理阻焊塞孔工艺是指在PCB的铜穿孔孔口形成一层阻焊膜,以阻挡热飞锡液进入PCB内部。
阻焊膜的形成有利于焊接工艺的稳定进行,同时还能提高PCB的防腐蚀能力。
2. 工艺流程(1)预处理:清洁铜穿孔表面,去除表面氧化膜。
(2)涂布:在铜穿孔孔口处涂覆一层阻焊膜。
(3)固化:通过加热使阻焊膜固化和与PCB表面粘结。
(4)终检:对塞孔质量进行检验,确保每个塞孔均完好无损。
3. 工艺优势(1)提高PCB的阻焊性能,减少焊接飞溅。
(2)增强PCB的抗腐蚀能力,延长PCB的使用寿命。
(3)能够较好地保护PCB内部电路,提高PCB的可靠性。
三、树脂塞孔工艺1. 工艺原理树脂塞孔工艺是将环氧树脂或聚酰胺树脂灌注到PCB的穿孔孔内,填充穿孔孔内空隙,并保护孔壁铜层不受损坏。
树脂塞孔工艺因其灌封性能优良,被广泛应用于高可靠性PCB的制造。
2. 工艺流程(1)预处理:清洁穿孔孔内,去除污垢和铜屑。
(2)灌封:在PCB的穿孔孔内灌注环氧树脂或聚酰胺树脂。
(3)固化:通过热固化或紫外固化使树脂完全固化。
(4)终检:对塞孔质量进行检验,确保每个塞孔填充完整无空隙。
3. 工艺优势(1)填充穿孔孔内空隙,减小电路板介质常数,提高信号传输质量。
(2)有效防止热飞锡液渗透,提高PCB的防潮性能。
(3)增强PCB的机械强度,减少振动和冲击对PCB的影响。
四、比较与分析1. 阻焊塞孔工艺与树脂塞孔工艺的比较(1)阻焊塞孔工艺可以在保持PCB表面平整的提高PCB的抗腐蚀能力;树脂塞孔工艺能够填充穿孔孔内空隙,提高PCB的机械强度。
pcb阻焊工艺

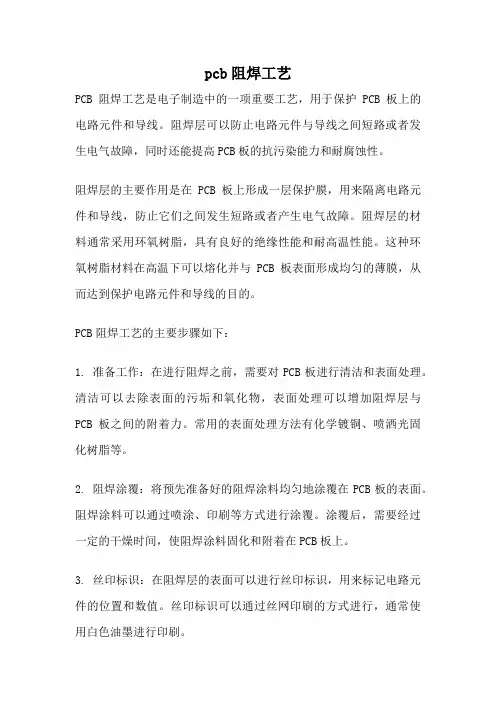

pcb阻焊工艺PCB阻焊工艺是电子制造中的一项重要工艺,用于保护PCB板上的电路元件和导线。
阻焊层可以防止电路元件与导线之间短路或者发生电气故障,同时还能提高PCB板的抗污染能力和耐腐蚀性。
阻焊层的主要作用是在PCB板上形成一层保护膜,用来隔离电路元件和导线,防止它们之间发生短路或者产生电气故障。
阻焊层的材料通常采用环氧树脂,具有良好的绝缘性能和耐高温性能。
这种环氧树脂材料在高温下可以熔化并与PCB板表面形成均匀的薄膜,从而达到保护电路元件和导线的目的。
PCB阻焊工艺的主要步骤如下:1. 准备工作:在进行阻焊之前,需要对PCB板进行清洁和表面处理。
清洁可以去除表面的污垢和氧化物,表面处理可以增加阻焊层与PCB板之间的附着力。
常用的表面处理方法有化学镀铜、喷洒光固化树脂等。
2. 阻焊涂覆:将预先准备好的阻焊涂料均匀地涂覆在PCB板的表面。
阻焊涂料可以通过喷涂、印刷等方式进行涂覆。
涂覆后,需要经过一定的干燥时间,使阻焊涂料固化和附着在PCB板上。
3. 丝印标识:在阻焊层的表面可以进行丝印标识,用来标记电路元件的位置和数值。
丝印标识可以通过丝网印刷的方式进行,通常使用白色油墨进行印刷。
4. 固化:将涂覆好的阻焊层进行固化处理,常用的固化方式有热固化和光固化。
热固化需要将PCB板放入温度较高的烤箱中进行加热,使阻焊涂料完全固化。
光固化则需要使用紫外线照射设备,使阻焊涂料在紫外线的作用下迅速固化。
5. 检测与修复:在阻焊工艺完成后,需要对PCB板进行检测,以确保阻焊层的质量符合要求。
常用的检测方法有目测和放大镜检查,主要检查阻焊层的涂覆均匀性、无气泡和无缺陷。
如果发现问题,需要及时进行修复,通常使用热风枪或者烤箱进行修复。
PCB阻焊工艺的优点是可以提高PCB板的可靠性和稳定性。
阻焊层可以保护电路元件和导线不受外界环境的影响,减少因湿气、灰尘等导致的电路短路或故障。
同时,阻焊层还可以提高PCB板的抗污染能力和耐腐蚀性,延长PCB板的使用寿命。
PCB制造流程及原理详解
工程备注:完成OSP板禁止过酸处理或 者烘板。
特殊表面工艺流程 续
钻孔→沉铜→板镀→外光成像→图形电镀→图镀镍金( Cu/Ni/Au)→镀厚金→外层蚀刻 →下工序
全板镀厚金
A.硬金厚度标准:镍厚控制3-
5um;金厚范围0.075-0.20um ;
ERP注明外光成像必须使用W-250干膜
(1)外光成像使用W-250干 膜; (2)贴膜速度在0.90+/0.10mm;
沉金+喷锡
局部水金+ 喷锡
沉金+金手 指
阻焊→沉金→蓝胶→喷锡→下工序
沉铜→整板电镀→外光成像→全板镀金→褪膜→外层蚀刻→外 层AOI→阻焊→字符→印兰胶→喷锡→下工序
前工序→阻焊→字符→沉金→贴蓝胶带→镀金手指→板面清洗
→下工序
备
注:贴蓝胶带不需要流程,备注即可
(1)工程准备蓝胶菲林,蓝 胶开窗与焊盘距离≥15MIL, 并能完全覆盖非喷锡金面; 2)通孔两面的处理工艺必须 相同;
曝光 曝光
曝光后
显影
蚀刻
退膜
內层AOI
Inspection 利用光学原理将板进行扫描,反映给电脑,电脑进行分析,查出开、 短路,缺口。
內层打靶 目的:将内层板板边的层压用的管位孔(铆钉孔)冲出用于层压的定位孔。
原理: 利用板边设计好的靶位孔,在ccd作用下,
将靶形投影于电脑系统,机器自动完成对位 并钻出靶位孔
內层黑(棕)化 Black(Brown) Oxide
內层线路图形进行黑化(棕化)处理防止铜面氧化及增加铜表面粗糙,
黑化前
黑化后
压合
Lamination
将內层板及P.P膠片覆盖铜皮经预叠压完成
pcb线路板阻焊工艺流程
pcb线路板阻焊工艺流程一、工艺准备阶段在进行PCB线路板阻焊之前,需要做好工艺准备工作。
首先,要准备好阻焊材料,包括阻焊胶、溶剂等。
其次,要对PCB线路板进行清洁处理,以去除表面的污垢和氧化物。
清洁处理可以采用化学清洗或机械清洗等方式。
最后,要确保工作环境的洁净度,避免灰尘和杂质对阻焊质量的影响。
二、阻焊涂覆阶段在PCB线路板进行阻焊涂覆时,需要将阻焊胶均匀地涂覆在PCB线路板的焊盘和元器件焊脚附近。
阻焊胶的涂覆可以通过手工涂覆、喷涂或丝网印刷等方式进行。
为了保证阻焊胶的涂覆质量,需要控制好阻焊胶的粘度、涂覆厚度和涂覆速度等参数。
涂覆完毕后,需等待一定的时间,使阻焊胶充分流动和扩散,形成均匀的阻焊膜。
三、烘烤固化阶段阻焊胶涂覆完毕后,需要进行烘烤固化。
烘烤的目的是使阻焊胶中的溶剂挥发掉,并使阻焊胶快速固化,形成坚固的阻焊膜。
烘烤的温度和时间需要根据阻焊胶的类型和厚度进行调整。
一般来说,烘烤温度在100℃~150℃之间,烘烤时间在5分钟~15分钟之间。
在烘烤过程中,要注意控制好烘烤温度和时间,避免过热或过烘烤导致阻焊膜质量不良。
四、表面处理阶段阻焊工艺的最后一步是进行表面处理。
主要是通过去除阻焊膜覆盖的焊盘和元器件焊脚,以便进行后续的焊接操作。
表面处理可以采用化学溶解或机械刮除等方式进行。
化学溶解可以使用特定的溶剂,将阻焊膜溶解掉;机械刮除可以使用专用的刮刀或刮刷,将阻焊膜刮除掉。
表面处理完毕后,需要进行清洗和干燥,以确保PCB线路板表面的干净和无残留。
PCB线路板阻焊的工艺流程包括工艺准备、阻焊涂覆、烘烤固化和表面处理等步骤。
在每个步骤中,都需要控制好工艺参数和操作要点,以保证阻焊质量和工艺稳定性。
同时,还需要进行严格的质量检查和测试,以确保PCB线路板的可靠性和稳定性。
阻焊工艺的优化和改进,可以提高PCB线路板的耐久性和抗干扰能力,从而提高整个电子产品的品质和性能。
PCB(印刷线路板)工艺流程
PCB(印刷线路板)工艺流程PCB(Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的,故被称为“印刷”电路板。
1、开料(CUT)开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
(1)UNIT:UNIT是指PCB设计工程师设计的单元图形。
(2)SET:SET是指工程师为了提高生产效率、方便生产等原因,将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板,它包括单元图形、工艺边等等。
(3)PANEL:PANEL是指PCB厂家生产时,为了提高效率、方便生产等原因,将多个SET拼在一起并加上工具板边,组成的一块板子。
2、内层干膜(INNER DRY FILM)内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念,因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说,有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜,就是我们所说的干膜。
这种膜遇光会固化,在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光,透光的部分被固化,没透光的部分还是干膜。
然后经过显影,褪掉没固化的干膜,将贴有固化保护膜的板进行蚀刻。
再经过退膜处理,这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说,我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜,膜无法褪尽造成短路。
线宽太小,膜的附着力不足,造成线路开路。
所以电路设计时的安全间距(包括线与线、线与焊盘、焊盘与焊盘、线与铜面等),都必须考虑生产时的安全间距。
(1)前处理:磨板磨板的主要作用:基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化,增加铜面粗糙度,便于菲林附着在铜面上。
阻焊工艺流程
阻焊工艺流程介绍如下:
1.准备工作:将PCB板放入洗涤机中清洗,去除表面的油污和杂
质。
2.印刷阻焊:将阻焊漆印刷在PCB板的需要阻焊的区域上。
印刷
可以采用丝网印刷或喷涂印刷两种方法,其中丝网印刷是常用
的方法。
3.烘干:将印刷好的PCB板放入烘箱中进行烘干,以去除漆中的
溶剂和水分。
4.曝光:在光板机上将PCB板与阻焊膜上的阻焊图案对位并曝光,
使阻焊膜与PCB板上的阻焊图案结合在一起。
5.显影:将曝光后的PCB板放入显影机中进行显影,使未经曝光
的阻焊漆被溶解掉,形成阻焊膜。
6.固化:将显影后的PCB板放入固化炉中进行固化,使阻焊膜变
得坚硬耐用,以保护电路板不受外界环境的影响。
7.清洗:将固化后的PCB板放入洗涤机中进行清洗,去除表面的
残留物和不必要的阻焊漆。
8.检测:对阻焊工艺完成后的PCB板进行检测,检查是否存在缺
陷,以确保电路板的质量和稳定性。
以上就是阻焊工艺的流程,可以保证电路板的质量和性能。
PCB培训教材防焊工序
粘度() 120-200 120-200 120-200 120-200
颜色 绿色 绿色 蓝色 绿色
混合比 主剂:硬化剂(质量比)
70:30 70:30 70:30 80:20
五.阻焊前处理制作工艺
1.目的: 通常是以酸处理将基板/铜板表面之氧化物及油污去除掉,及再加刷磨把板面加以粗化成凹凸 狀,增加油墨与基板的密著性。 2.磨刷方法: 一般机械性磨刷采用针辘/尼龙擦轮 ,不织布刷轮,铝粉喷砂 /火山灰磨板 等 B2F 目前使用的前处理方式为: 软硬结合板:火山灰磨刷+绿油前处理, 软板: 沉金尼龙磨刷+绿 油前处理,具体见第二代页介绍. 【注意事项】 1.前处理加工於磨刷后,若水洗不足时板面上殘留物化学药物时,油墨与铜板间之密著性便 会降低;同时,油墨之耐熱性、耐酸碱性及耐镀金性等也会因而降低。 2900 由于使用材料特性,火山灰磨板粗化效果不理想,易甩油,需采用铝粉喷砂磨板前处理.
CBT810半自动曝光机
E2002手动曝光机
曝光:
4.如曝光能量过高时: 基材表面出现背光渍(鬼影)。 油墨边緣出现长胖增生现象。 5.曝光加工时油墨化学结构反应 (1)
曝光时所用的菲林
曝光:
6.曝光加工时油墨化学结构反应 (2)
曝光:
7.靜置时間: 10 – 30 分钟 曝光完成后,光敏聚合反应仍继续进行,因此靜置时间的目的是让光敏聚合反应完 全。
阻焊前处理制作工艺
3.磨刷方式的选择
类型
板厚
硬板 及软硬结合板(软板区有4保 护)
软硬结合板(软板区无4保护)
>0.3 >0.3
软板
/
H900(一面硬板材料,一面硬板材 / 料)
磨板方式
备注
PCB阻焊工艺
PCB阻焊工艺随着电子技术的发展,电子产品已经走向了高可靠性、高性能、小型化、轻量化、多功能化、快速化的方向。
PCB(Printed Circuit Board,印制电路板)作为电子产品中最重要、最核心的部件之一,其制造工艺技术越来越受到广泛关注。
其中,阻焊工艺作为PCB加工过程中的重要工艺环节之一,已经成为了电子制造行业的关键技术之一。
一、1.1 PCB阻焊概述阻焊(Solder Mask)是一种涂布在PCB表面的绿色或其它颜色的漆料,用于覆盖那些不需要焊接的区域,主要是TCP、底部等不希望被电子元器件所覆盖的区域。
它可以在保护电路板的基础上,提高良率和可靠性,减少电器故障的发生率。
PCB阻焊工艺主要分为两种:丝网印刷和喷涂。
丝网印刷是将阻焊漆均匀地涂布到以涂漆区域为基础的PCB表面上,然后使用丝网印刷机进行印刷。
喷涂工艺是将PCB浸入喷涂室中,使用喷枪喷涂阻焊漆,将阻焊漆均匀地覆盖到以不涂漆区域为基础的PCB表面上。
1.2 PCB阻焊工艺流程PCB阻焊工艺流程主要分为预处理、阻焊印制、固化和清洗四个环节。
(1)预处理预处理是PCB阻焊工艺的第一步。
其主要目的是保证PCB的表面清洁,以便于后续的印制工艺的进行。
预处理工艺主要分为两种:化学法和机械法。
化学法采用氧化剂、有机溶剂等清洗,能够对PCB表面的污垢、油污等有很好的清洗效果。
机械法可采用高压喷射、刷洗等方式实现清洗。
(2)阻焊印制阻焊印制是PCB阻焊工艺的核心环节,即将阻焊漆均匀地在PCB表面印刷并形成图形。
通常采用丝网印刷工艺进行印刷。
(3)固化固化是PCB阻焊工艺的重要环节,目的是将阻焊漆在PCB上的形状保持不变,使其具有良好的阻焊效果。
固化的方法分为化学固化和热固化两种。
其中,化学固化采用光硬化树脂进行处理;而热固化则需要将阻焊板在特定的温度下进行处理。
(4)清洗清洗是PCB阻焊工艺的最后一步,将完成的PCB进行整型、去毛刺、去涂层、清洗等多个环节,最终制成完整的产品。
线路板生产工艺流程
线路板生产流程(一)多种不同工艺的PCB流程简介*单面板工艺流程下料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→外形加工→测试→检验*双面板喷锡板工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*双面板镀镍金工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板喷锡板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*多层板镀镍金工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板沉镍金板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验一步一步教你手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备,1)【电源】启动键一按下并保持两秒钟左右,电源将自动启动。
2)【加热】控制键一当胶辊温度在100℃以上时,按下该键可以停止加热,工作状态显示为闪动的“C”。
再次按下该键,将继续进行加热,工作状态显示为当前温度;按下此键后,待胶辊温度降至100℃以下,机器将自动关闭电源;胶辊温度在100℃以内时,按下此键,电源将立即关闭。
阻焊工艺技术
阻焊工艺技术阻焊工艺技术(Solder Mask Technology)是在PCB(Printed Circuit Board,印刷电路板)制造过程中的一种关键工艺。
阻焊层是一种涂覆在PCB表面的专用涂层,用于保护电路板不受环境气氛、湿气、污染物和电力破坏等影响。
阻焊工艺技术主要是通过涂覆、曝光、开窗、蚀刻和清洗等一系列步骤完成。
首先,在阻焊层工艺制作之前,需要对PCB进行清洁处理,以确保表面光洁无垢。
然后,将阻焊浆涂覆在PCB表面,覆盖住所有不需要焊接的区域。
阻焊浆通常由聚酯、丙烯酸树脂或环氧树脂等材料制成,具有良好的耐热、耐化学性和绝缘性能。
接下来,将涂上阻焊浆的PCB进行曝光处理。
曝光涉及使用光罩和紫外线照射来形成特定图案。
光罩是由透明基板上的黑色图案组成的,可以过滤掉紫外线,使得只有光罩上的图案部分可以透过光罩,并形成在阻焊层上。
完成曝光后,需要进行开窗处理。
开窗是通过使用化学物质或机械切割将不需要的阻焊层去除的过程。
开窗的目的是让焊盘和引脚暴露出来,方便后续的焊接工艺。
随后,进行蚀刻处理,将部分阻焊层去除,以确保焊盘和引脚与电路板表面的金属相接触。
蚀刻通常使用化学液体,如氨水和过氧化氢,进行。
蚀刻后,需要再次进行清洗处理,以去除蚀刻液和其他杂质。
最后,通过烘干工艺,将PCB中的水分蒸发掉,以确保阻焊层的质量和稳定性。
烘干温度和时间需要根据具体的阻焊浆材料和工艺要求来确定。
阻焊工艺技术的优点主要体现在以下几个方面:1. 保护电路板:阻焊层可以有效防止环境对电路板的侵蚀,减少电路板表面氧化和腐蚀的可能性。
2. 提高可靠性:阻焊层可以减少电路板表面的短路、断路和虚焊等缺陷,提高电路板的可靠性和性能。
3. 提高电气性能:阻焊层具有良好的绝缘性能,可以降低电路板之间的电容、电感和串扰等问题,提高电路板的电气性能。
4. 便于组装和测试:阻焊层可以增加电路板的表面度平整度,减少焊盘间的焊接误差,方便SMT(Surface Mount Technology,表面贴装技术)组装和ICT(In-circuit Testing,板上测试)测试等工艺的进行。
pcb阻焊工序流程
pcb阻焊工序流程
PCB阻焊工序流程是电路板制造过程中至关重要的一环,主要用于保护电路板上的电子元器件,防止其误触、短路等,并且可以提高电路板的可靠性,阻焊的质量直接影响到整个电路板的性能和寿命。
PCB阻焊工序流程包含了以下几个步骤:
1. 制作阻焊模板
首先需要根据电路板的设计图纸,将需要进行阻焊的区域进行标记。
然后根据标记制作出铜质的阻焊模板,这个模板可以通过板材加工、光刻、蚀刻等方式来完成。
2. 清洗电路板
制作好阻焊模板后,需要将电路板清洗干净。
清洗的目的是为了去除电路板表面的油污、灰尘等杂物,保证阻焊材料能够很好地附着在电路板表面。
3. 涂敷阻焊材料
清洗干净的电路板需要进行阻焊材料的涂敷。
阻焊材料主要有两种类型,一种是热固性阻焊材料,另一种是光敏阻焊材料。
不同的阻焊材料有不同的涂敷方式,涂敷要均匀、充分,避免出现漏涂或者重涂的情况。
4. 烘烤
涂敷完阻焊材料后,需要对电路板进行烘烤。
烘烤的温度和时间要根据具体的阻焊材料来定。
主要作用是将阻焊材料充分固化,使其与电路板表面结合更加牢固。
5. 剥离阻焊模板
经过烘烤后,阻焊材料已经与电路板表面牢固结合,需要将阻焊模板剥离。
剥离的过程需要注意不要损伤电路板表面,并且剥离后需要对电路板进行清洗。
6. 环保处理
阻焊工序完成后,需要进行环保处理。
阻焊材料有可能含有一些有害物质,需要进行安全处理,避免对环境和人体造成影响。
总之,PCB阻焊工序流程是电路板制造过程中非常关键的一步,必须按照严格的步骤和标准来进行操作,以保证阻焊的质量和可靠性。
PCB印刷电路板制作流程 - 电子技术
PCB印刷电路板制作流程 - 电子技术1.丝网印刷法:平常我们将电路板称为“印刷电路板”(英文缩写PCB),正是来自于其“丝网印刷”的工艺,其基本流程为:设计版图→描图→晒板(制作丝网印刷底版)→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多,工艺复杂,主要运用在PCB板的批量生产中,实验室条件下很少采用。
2.雕刻法雕刻法采用专业的雕刻机完成,利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线,精度很高,但加工速度很低,成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上,然后再进行化学腐蚀等步骤。
现在的电子元件体积小,引脚间距更小(毫米量级),铜箔走线也同样细小,因而手工绘制已经变得非常困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”,可以根据电路设计版图,选用对应的符号(主要是指焊盘)及胶带,粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴,使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时,可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板,其铜箔表面预先涂布了一层感光胶材料,故称为“预涂布感光敷铜板”,也叫“感光板”。
制作方法如下:将电脑画好的PCB图,按照1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板,撕去保护膜。
用玻璃板或塑料透明板把图纸与光敏PCB板压紧,在紫外线曝光机下曝光1-5分钟后,用显影药1:20配水进行显影,当曝光部分(不需要的敷铜皮)完全裸露出来时,用水冲净,即可用三氯化铁进行腐蚀了。
操作熟练后,可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形,通过激光打印机打印在经过特殊处理的专用热转印纸上,激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。
pcb电路板加工工艺流程及参数
文章主题:PCB电路板加工工艺流程及参数一、概述PCB(Printed Circuit Board)即印刷电路板,是电子产品中不可或缺的一部分。
它承载着电子元器件,连接着各个部分,是电子设备的基础。
PCB电路板的加工工艺流程及参数,对于电子产品的性能和质量起着至关重要的作用。
在本文中,我们将探讨PCB电路板加工的全面流程及相关参数,帮助您更加深入地了解PCB的加工工艺。
二、PCB电路板加工工艺流程(1)原材料准备与选择PCB电路板的原材料主要包括基材、铜箔、阻焊膜、覆铜膜等。
在原材料选择时,需要考虑到其导热性能、耐高温性能、机械强度等因素,以保证PCB电路板的稳定性和可靠性。
(2)工艺设计PCB电路板的工艺设计包括布线设计、孔位设计、焊盘设计等。
合理的工艺设计不仅能够满足电路的功能需求,还能够提高生产效率和减少生产成本。
(3)印制电路图印制电路图是将电路图案转移到PCB电路板上的过程,主要包括干膜光绘、显影、蚀刻、去膜等步骤。
在这一过程中,需要精准控制时间、温度、光照强度等参数,以确保印刷的准确性和稳定性。
(4)电镀工艺电镀工艺是在铜箔上镀上一层铜以增加导电性。
这一过程包括脱脂、微蚀、化学镀铜、堆焊等步骤,需要严格控制酸碱度、温度、电流密度等参数,以获得均匀、致密的铜层。
(5)插孔工艺插孔工艺是在PCB电路板上加工孔位,主要包括钻孔、镀孔、清洗等步骤。
这一过程需要考虑到孔径、孔距、孔壁粗糙度等参数,以满足电子元器件的插装要求。
(6)过孔工艺过孔工艺是为了在多层电路板中连接不同层之间的导线,主要包括钻孔、化学镀铜、覆盖膜等步骤。
选择合适的镀孔液、调控镀孔时间和温度等参数对于形成均匀的导线至关重要。
(7)阻焊工艺阻焊工艺是在PCB电路板表面覆盖一层耐高温、耐腐蚀的阻焊膜,以保护电路和焊点,增强电路板的环境适应性。
在这一过程中,需要合理控制阻焊涂布均匀度和固化温度,以确保阻焊膜的性能。
(8)喷锡工艺喷锡工艺是在PCB电路板表面喷涂一层锡以增加焊接性能,主要包括脱脂、化学镀锡、热空气平均化等步骤。
全流程培训12
多层之内层工序介绍
内层制作工艺流程
Inner Board Cutting 内层开料
Baking Chemical Clean 焗板 化学清洗
Resists Lamination /Roller Coating 辘干膜/辘感光油
Exposure 曝光
DES 显影/蚀板
☺Inner Middle Inspection
步骤一:Developing(显影)
▪ 步骤二:Etching(蚀刻)
▪ 步骤三:Stripping(褪膜)
11
多层之内层工序介绍
内层蚀刻(DES)
步骤二:已完成蚀刻段的内层芯板(Core)
12
多层之内层工序介绍
蚀刻(ETCHING):
目的: ➢ 利用药液将显影后露出的
铜蚀掉,形成内层线路图 形 主要原物料:蚀刻药液 (CuCl2)
34
多层之层压工序介绍
3.4 铜箔
------压延铜箔是由铜锭经热压、韧化、刨削去垢
、
冷轧、连续轫化、酸洗、最后压延及脱脂干
燥等得到原始压延铜箔,再经粗化及防锈处
理后得到商品化的铜箔。
------电镀铜箔是将硫酸铜溶液在滚轮式的电镀槽
中于巨大滚轮表面镀得连续铜层,然后再经
粗化、耐热处理及防锈处理后得到商品化的
树脂+硬化剂+催化剂+柔化剂
A-Stage Varnish + 玻璃纤维布 适度烘烤
B-Stage半固化片 高温高压
C-Stage硬化树脂
29
多层之层压工序介绍
2.3 常见四层板结构 外压铜箔结构(Foil Construction)
- Foil
- Prepreg - Core(C/C) - Prepreg - Foil
PCB制造流程及原理详解
PCB FabricationTechnics FlowIntroductionWritten by : Ramon 雷继锋Date:Jun. 13th,2010PCB加工流程开料依工程设计基板规格及排版图裁切生产工作尺寸48 in36in42in40in48in目的:将整块大料按要求通过剪板机分割成说要求得大小,以方便于生产制作內层线路制作贴干膜感光乾膜Dry Film內层Inner Layer 将内层底片图案以影像转移到感光干膜上干膜(Dry Film):是一种能感光,显像,抗电镀,抗蚀刻之阻剂内层合页夹底片(负片)曝光曝光后感光干膜內层感光干膜內层UV 光內层底 片內层影像显影感光乾膜Developing內層Inner Layer将未受曝光干膜以显影药水去掉,受光照射的部份干膜留下內层蚀刻內层內層內层线路內層線路Inner Layer Trace內层去膜將裸露銅面以蝕刻药水去掉留己曝光干膜图案將己曝光圖案上的乾膜以去膜藥水去掉内层线路制作全过程贴膜显影蚀刻退膜曝光后曝光曝光內层AOIInspection利用光学原理将板进行扫描,反映给电脑,电脑进行分析,查出开、短路,缺口。
內层打靶目的:将内层板板边的层压用的管位孔(铆钉孔)冲出用于层压的定位孔。
原理:利用板边设计好的靶位孔,在ccd作用下,将靶形投影于电脑系统,机器自动完成对位并钻出靶位孔內层黑(棕)化Black(Brown) Oxide內层线路图形进行黑化(棕化)处理防止铜面氧化及增加铜表面粗糙,黑化前黑化后压合Lamination 将內层板及P.P膠片覆盖铜皮经预叠压完成铜箔內层pp pp铜箔打靶位将压好的多层板板边的钻孔定位孔钻出用于钻孔定位。
钻孔(Drilling)使线路板层间产生通孔,达到连通各层的作用。
化学沉铜对孔进行孔金属化,使原来绝缘的基材表面沉积上铜,达到层间电性相通.原理:通过前面的除胶渣,将孔内的钻孔钻污去除,使孔内清洁,后通活化在表面与孔内吸附胶体钯,在沉铜缸内发生氧化还原反应,形成铜层附于板面外层底片(黑片)外层线路加工步骤贴膜对位曝光曝光后显影镀锡退膜蚀刻退锡镀铜1. 内层线路加工采用负片菲林生产,外层线路加工采用正片菲林生产。
pcb阻焊工艺流程
pcb阻焊工艺流程PCB阻焊工艺流程是电子制造行业中非常重要的一环,它是保证电子产品质量稳定性的关键环节之一。
在PCB阻焊工艺流程中,不仅需要注意工艺参数的控制,还需要注意产品的质量检验,以确保产品达到客户的要求。
本文将从PCB阻焊工艺流程的定义、工艺流程、工艺参数控制、质量检验等方面进行详细的介绍。
一、PCB阻焊工艺流程的定义PCB阻焊工艺流程是指将电子产品的焊盘表面涂上一层焊膏,然后在焊膏上放置SMT元器件,最后通过热风或烤箱加热将元器件焊接在焊盘上的一种工艺流程。
PCB阻焊工艺流程的主要目的是为了保证产品的质量稳定性、提高制造效率以及降低制造成本。
二、PCB阻焊工艺流程的工艺流程PCB阻焊工艺流程的工艺流程主要包括以下几个步骤:1、基板准备:首先需要将PCB基板进行清洗,以去除表面的污垢和油脂,然后将基板进行预热处理,以确保焊盘表面的涂层能够牢固地附着在基板上。
2、焊膏涂布:将焊膏涂布在焊盘表面,以保证元器件能够稳定地焊接在焊盘上。
3、元器件安装:将SMT元器件放置在焊盘上,注意元器件的方向和位置。
4、回流焊接:将PCB基板放入热风或烤箱中进行回流焊接,使焊膏熔化,将元器件焊接在焊盘上。
5、冷却:将焊接完成的PCB基板进行冷却处理,以确保焊接的质量和稳定性。
三、PCB阻焊工艺流程的工艺参数控制PCB阻焊工艺流程的工艺参数控制非常重要,主要包括以下几个方面:1、焊膏厚度控制:焊膏的厚度对焊接的质量和稳定性有很大的影响,因此需要对焊膏的厚度进行严格的控制。
2、焊接温度控制:焊接温度对焊接的质量和稳定性也有很大的影响,因此需要对焊接温度进行严格的控制。
3、回流时间控制:回流时间对焊接的质量和稳定性也有很大的影响,因此需要对回流时间进行严格的控制。
4、元器件焊接位置控制:元器件的焊接位置对焊接的质量和稳定性也有很大的影响,因此需要对元器件的焊接位置进行严格的控制。
四、PCB阻焊工艺流程的质量检验PCB阻焊工艺流程的质量检验主要包括以下几个方面:1、焊盘表面质量检查:焊盘表面的质量直接影响焊接的质量和稳定性,因此需要对焊盘表面进行严格的质量检查。
