线路板生产工艺流程

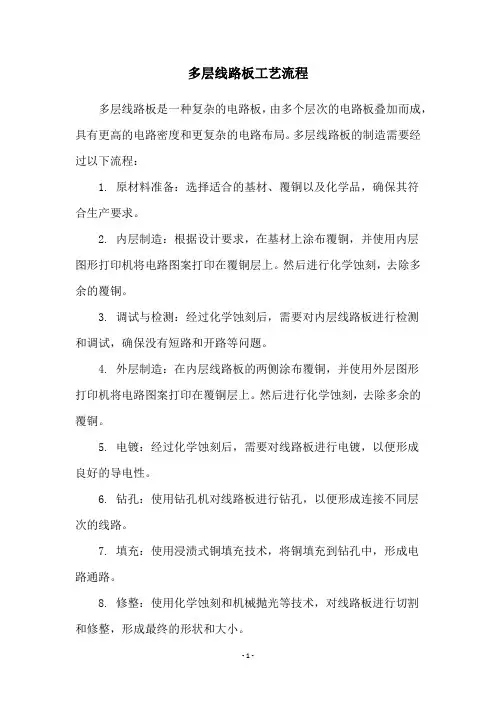

多层线路板工艺流程
多层线路板工艺流程
多层线路板是一种复杂的电路板，由多个层次的电路板叠加而成，具有更高的电路密度和更复杂的电路布局。
多层线路板的制造需要经过以下流程：
1. 原材料准备：选择适合的基材、覆铜以及化学品，确保其符
合生产要求。
2. 内层制造：根据设计要求，在基材上涂布覆铜，并使用内层
图形打印机将电路图案打印在覆铜层上。
然后进行化学蚀刻，去除多余的覆铜。
3. 调试与检测：经过化学蚀刻后，需要对内层线路板进行检测
和调试，确保没有短路和开路等问题。
4. 外层制造：在内层线路板的两侧涂布覆铜，并使用外层图形
打印机将电路图案打印在覆铜层上。
然后进行化学蚀刻，去除多余的覆铜。
5. 电镀：经过化学蚀刻后，需要对线路板进行电镀，以便形成
良好的导电性。
6. 钻孔：使用钻孔机对线路板进行钻孔，以便形成连接不同层
次的线路。
7. 填充：使用浸渍式铜填充技术，将铜填充到钻孔中，形成电
路通路。
8. 修整：使用化学蚀刻和机械抛光等技术，对线路板进行切割
和修整，形成最终的形状和大小。
9. 涂覆和喷墨：根据客户需求，对线路板进行有机涂覆和喷墨，以便保护电路板并标识电路板的功能。
10. 测试和包装：对制造好的多层线路板进行测试和包装，以确保其符合客户要求和国际标准。

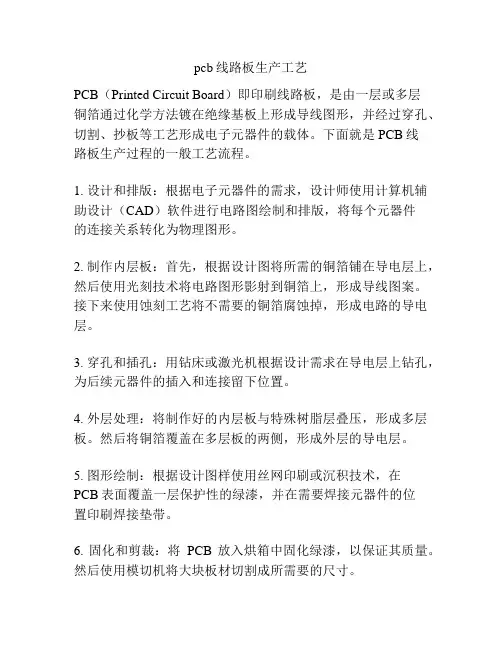

pcb线路板生产工艺
pcb线路板生产工艺PCB（Printed Circuit Board）即印刷线路板，是由一层或多层铜箔通过化学方法镀在绝缘基板上形成导线图形，并经过穿孔、切割、抄板等工艺形成电子元器件的载体。
下面就是PCB线路板生产过程的一般工艺流程。
1. 设计和排版：根据电子元器件的需求，设计师使用计算机辅助设计（CAD）软件进行电路图绘制和排版，将每个元器件的连接关系转化为物理图形。
2. 制作内层板：首先，根据设计图将所需的铜箔铺在导电层上，然后使用光刻技术将电路图形影射到铜箔上，形成导线图案。
接下来使用蚀刻工艺将不需要的铜箔腐蚀掉，形成电路的导电层。
3. 穿孔和插孔：用钻床或激光机根据设计需求在导电层上钻孔，为后续元器件的插入和连接留下位置。
4. 外层处理：将制作好的内层板与特殊树脂层叠压，形成多层板。
然后将铜箔覆盖在多层板的两侧，形成外层的导电层。
5. 图形绘制：根据设计图样使用丝网印刷或沉积技术，在PCB表面覆盖一层保护性的绿漆，并在需要焊接元器件的位置印刷焊接垫带。
6. 固化和剪裁：将PCB放入烘箱中固化绿漆，以保证其质量。
然后使用模切机将大块板材切割成所需要的尺寸。
7. 分析测试：对PCB进行分析测试，检查焊接点和电路的稳定性和可靠性。
8. 表面处理：在需要焊接元器件的位置上使用化学镀金或Hot Air Leveling技术进行表面处理，以提高导电能力和耐腐蚀能力。
9. 测试：将PCB连接到测试设备，进行电气测试、短路测试、绝缘测试等，确保PCB的质量和功能正常。
10. 最终组装：将PCB与其他电子元器件组装在一起，形成完整的电子产品。
以上是PCB线路板生产的一般工艺流程，不同制造商可能会有所不同。
此外，为了提高生产效率和产品质量，对于复杂的PCB线路板，通常会采用自动化设备进行生产，以提高生产效率和降低成本。
线路板生产工艺流程
线路板生产工艺流程线路板生产工艺流程是指从原材料准备到成品制造的整个过程。
下面是线路板生产工艺流程的简要介绍：1. 原材料准备：线路板的主要原材料包括基板、导电层和焊盘等。
在生产过程开始前，需要准备好这些原材料，并检查其质量和数量是否符合要求。
2. 印制线路图设计：根据客户提供的线路图和要求，设计线路板的布局和连线方式。
在设计过程中，需要考虑电路连接的可靠性、信号传输的稳定性等因素。
3. 制作网版：将设计好的线路图按照实际尺寸制作成网版，网版上的图案代表着线路板上的铜层布局。
制作网版可以采用光刻技术或机械切割等方法。
4. 制作基板：将制作好的网版放在基板上，然后将铜涂布在网版上。
铜层的厚度根据要求和设计来确定。
制作好的基板需要经过清洗和烘干等处理。
5. 定位孔和焊盘加工：在基板上加工定位孔和焊盘。
定位孔用于将线路板固定在设备上，使其位置准确。
焊盘用于连接电子元件和线路板，确保电路的通电和通信。
6. 焊接元件：将预先选择和检查好的电子元件焊接到线路板上。
焊接可以采用手工焊接、波峰焊接或热风炉焊接等方法。
7. 良品筛选和测试：对焊接完成的线路板进行良品筛选和电性能测试。
良品筛选是为了排除焊接质量不好或有损坏的线路板，而电性能测试是为了检验线路板的性能和可靠性。
8. 涂覆保护层：将线路板涂覆保护层，使其能够抵抗腐蚀和氧化等外界环境的侵蚀。
保护层可以采用喷涂、浸涂或滚涂等方法。
9. 终检和包装：对涂覆好保护层的线路板进行最终检验，并将其包装后交付给客户。
终检主要是检查线路板的外观和性能是否符合要求。
以上是线路板生产工艺流程的基本步骤，每个步骤都需要严格的操作和管理，以确保线路板的质量和可靠性。
同时，线路板生产工艺流程在不同的企业和产品中可能有所差异，需要根据实际情况进行调整和优化。
PCB(印刷线路板)工艺流程
PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。
（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板，它包括单元图形、工艺边等等。
（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。
2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说，有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。
这种膜遇光会固化，在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。
然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。
再经过退膜处理，这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜，膜无法褪尽造成短路。
线宽太小，膜的附着力不足，造成线路开路。
所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。
（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。
线路板生产工艺流程
线路板生产流程(一)多种不同工艺的PCB流程简介*单面板工艺流程下料磨边→钻孔→外层图形→（全板镀金）→蚀刻→检验→丝印阻焊→（热风整平）→丝印字符→外形加工→测试→检验*双面板喷锡板工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*双面板镀镍金工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板喷锡板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*多层板镀镍金工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板沉镍金板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验一步一步教你手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，1)【电源】启动键一按下并保持两秒钟左右，电源将自动启动。
2)【加热】控制键一当胶辊温度在100℃以上时，按下该键可以停止加热，工作状态显示为闪动的“C”。
再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100℃以下，机器将自动关闭电源；胶辊温度在100℃以内时，按下此键，电源将立即关闭。
pcb的生产工艺流程
pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。
设计完成后，生成电路板的Gerber文件。
2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔，用于制作电路路径。
3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。
腐蚀后，剩余的光刻膜会被去除。
5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。
8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。
11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。
12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。
14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。
15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。
多层线路板工艺流程
多层线路板工艺流程
多层线路板工艺流程是一项复杂的工艺，需要多个步骤和专业的设备才能完成。
以下是多层线路板工艺流程的主要步骤：
1. 原材料准备：选择合适的基板材料，并对其进行切割和打孔处理。
2. 特殊处理：对需要进行特殊处理的板材进行特殊处理，如表面处理、防腐处理等。
3. 印刷覆铜：将需要铺铜的部分通过印刷技术打上特殊的油墨，然后将铜箔覆盖在上面，形成电路的导电层。
4. 显影：将油墨暴露在氧化剂中，使其不需要导电的部分被腐蚀掉，露出需要导电的部分。
5. 钻孔：在板子上钻孔，形成连接不同层次的导线的通孔。
6. 贴膜：将绝缘膜覆盖在板子上，分隔出不同的电路层。
7. 压合：将不同的电路层压在一起，形成多层线路板。
8. 烤焊：在高温下，将不同层次的导线通过热融合互相连接。
9. 最终加工：对多层线路板进行最终的切割、倒角等加工，使其成为最终的产品。
以上是多层线路板工艺流程的主要步骤，每个步骤都需要严格的操作和控制，以确保制品的质量。
- 1 -。
PCB生产流程概况
PCB生产流程概况总的来说，线路板的整个生产流程如下：来料（IQC）→开料→（烘板）→钻孔→检查（IQC）→粗磨→沉铜→细磨→线路转移（干菲林/丝印）→电镀→）→FQC）→抽查（FA）→包装下在分各个不同的流程分别叙述。
一．IQCIQC的主要功能是检查来料（原材料、大料或钻孔板）的质量，进行收板、验板，合板的板经过包装，送电镀车间磨板。
板料经过IQC检验合板后，送钻房钻孔。
开料后的板有A板及B板等多种尺寸。
钻房钻孔是将各个孔的位置用座标（X.Y）表示，钻针的直径用D表示，另外还有钻速，钻针的上升下降速度等这一系列的数据输入电脑，然后用电脑将这一系列的数据存储在纸带上打印出纸带。
再用纸带去控制钻孔的上述各种数据，即能钻出符合要求的板。
钻好孔后的板需经过IQC的验收，验收的程序如下：1.核对板块生产编号，钻孔制作资料，测度孔径用试针，红胶片样板，按制作要求检验板料。
2.铜板检查项目：板料、板厚及开料尺寸。
3.对不合品质要求的铜板，应抽出重新加工或作报废处理，不能混淆好次。
4.验收板是发现不合格铜板，应立即向当班主管.班长汇报情况。
IQC钻孔板的检查内容主要是：1.钻歪孔2.物有圆孔3.披锋4.多孔5.少孔6.塞孔7.曝孔8.钻偏9.未钻穿10.刮花铜面11.露纤维12.尺寸不合13.板厚/薄14.铜箔厚度不对15.单双面混乱16.工艺不对17.纤维丝18.孔径超公差19.板面花板二．磨板经过IQC检查后合格的板送去电镀房磨板。
磨板用两种磨板机，一台粗磨，一台细磨，其主要区别在于粗磨是在沉铜之前，而细磨则在沉铜之后进行。
磨板的主要作用在于：粗磨：除去钻孔板表面的垃圾，使铜面光滑，平整。
而细磨则不但要使铜面光滑，平整，还可以除去铜板表面的氧化物。
喷锡板厚在1.5MM 以上的板在磨板前需啤圆周角，因为有很多铜板的外形很粗糙，啤上圆角之后，可以将其区分开，另外，还可以避免划伤板。
判断磨板的质量，主要是要看其表面是否有垃圾，铜面是否光滑平整，有无氧化层及刮花等。
电路板生产工艺流程
PCB生产工艺流1、概述几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。
在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。
印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。
一•印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。
实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。
提供所要求的电气特性，如特性阻抗等。
为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。
二•有尖印制板的一些基本术语如下：在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。
在绝缘基材上，提供元、器件之间电气连接的导电图形，称为印制线路。
它不包括印制元件。
印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板。
印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。
今年来已出现了刚性................... 挠性结合的印制板。
按照导体图形的层数可以分为单面、双面和多层印制板。
导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。
有矢印制电路板的名词术语和定义，详见国家标准GB/T2036- 94 “印制电路术语”。
电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。
印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。
由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减轻成本、提高性能，使得印制板在未来电子设备地发展工程中，仍然保持强大的生命力。
三•印制板技术水平的标志：印制板的技术水平的标志对于双面和多层孔金属化印制板而言：既是以大批量生产的双面金属化印制板，在250或2.54mm标准网格交点上的两个焊盘之间‘能布设导线的根数作为标志。
线路板工艺流程
线路板工艺流程三、设备与用途1．钻机：用于线路板钻孔。
2．钉板机：将一块或者一块以上的双面板用管位钉固定或者一叠，以方便钻板时定位。
3．翻磨钻咀机：翻磨钻孔使用的钻咀。
4．上落胶粒机；将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻机使用，或者将胶粒从钻咀上退下来。
5．退钉机；双面板钻孔后退管位钉使用。
6．台钻机：底板钻管位孔使用。
四、工具经ME试验合格，QA认可的钻咀。
五、操作规范1．取拿钻咀，搬运上落生产板时需戴手套，以免污染钻咀及线路板。
2．钻咀使用前，须经检查OK，确保摔胶粒长度在0.800〞±0.005〞之内。
3．搬运、摆放生产板过程中，不得有拖板、摔板、板上齐板等现象发生，严防擦花线路板。
4．钻板后检查内容包含：孔径大小、孔数、孔位置，内层偏移（多层板）、孔形状、披锋、擦花。
六、环境要求：温度：20±5℃，湿度：≦60%。
七、安全与环保注事项：1．钻机运行时，头、手及其它物品不得伸入钻机内，需紧急停机时可按钻机两边红色紧急停机键。
2．取放钻咀需拿手套，且不得接触刀刃部分，以防扎伤。
3．不得私自接触钻机及其它机器电源开关、变压器，有问题需通知SE或者专业人员维修。
4. 发现吸尘机有特殊声音或者吸尘袋泄漏，应先关闭钻机及吸尘机，再通知管理人员并更换吸尘袋。
5. 用废的物料严格按规定方法处理，防止污染环境沉铜&板电一、工艺流程图：二、设备与作用。
1．设备：除胶渣（desmear）、沉铜（PTH）及板电（PP）三合一自动生产线。
2．作用：本工序是继内层压板、钻孔后通过化学镀方法，在已钻孔板孔内沉积出一层薄薄的高密度且细致的铜层，然后通过全板电镀方法得到一层0.2~0.6mil厚的通孔导电铜（简称一次铜）。
三、工作原理在通过活化、加速等相应步骤处理后，孔壁上非导体表面已均匀分布着有催化活性的钯层，在钯金属的催化与碱性条件下，甲醛会离解（氧化）而产生还原性的氢。
线路板工艺流程
线路板工艺流程线路板（PCB）是一种用于支持和连接电子元件的基板，它们是电子设备中必不可少的组成部分。
线路板的制造过程是一个复杂的工艺流程，需要多道工序和严格的质量控制。
本文将介绍线路板的制造工艺流程，包括设计、材料准备、印刷、化学蚀刻、钻孔、电镀、组装等环节。
1. 设计。
线路板的制造过程始于设计阶段。
设计师根据电路原理图和客户需求绘制线路板的布局图和连接图。
他们使用专门的设计软件来完成这一过程，确保线路板的布局合理、连接正确。
2. 材料准备。
一旦设计完成，制造过程就开始了。
首先是材料准备阶段，需要准备好基板材料、铜箔、化学药品等。
基板材料通常是玻璃纤维增强的环氧树脂板，铜箔则用于制作导线。
3. 印刷。
印刷是制造线路板的第一道工序。
在这一步骤中，先将设计好的线路图和元件位置图印在基板上，形成导线图案和元件安装位置标记。
印刷通常使用丝网印刷技术，将导电油墨印在基板上。
4. 化学蚀刻。
印刷完成后，需要将多余的铜箔蚀刻掉，只留下设计好的导线图案。
这一步骤称为化学蚀刻，通过浸泡在蚀刻液中，将多余的铜蚀刻掉，留下设计好的导线。
5. 钻孔。
完成化学蚀刻后，需要在基板上钻孔，以便安装元件和连接不同层的导线。
钻孔通常使用数控钻床完成，确保孔位准确。
6. 电镀。
钻孔完成后，需要对导线进行电镀，增加其导电性能。
电镀还可以保护导线不被氧化和腐蚀。
电镀通常使用化学镀铜的方法。
7. 硬化。
电镀完成后，需要对线路板进行硬化处理，以增加其机械强度和耐腐蚀性能。
硬化通常使用热压或者化学硬化的方法。
8. 确认。
线路板制造完成后，需要进行严格的质量检验，确保线路板符合设计要求。
检验包括外观检查、导通测试、绝缘测试等。
9. 组装。
最后一步是将元件安装到线路板上，并进行焊接。
这一步骤需要精密的自动化设备来完成，确保元件安装正确、焊接牢固。
以上就是线路板的制造工艺流程，每一个步骤都需要严格控制质量，确保最终的线路板符合设计要求。
线路板的制造工艺流程虽然复杂，但是通过现代化的设备和严格的质量控制，可以高效地完成。
线路板流程介绍
全线流程一、 线路版制造工艺基础首先，有方框图表示线路版制造的基本工艺流程：双面板从开料和焗板后，就直接进入钻孔工序。
以下介绍各个工序：1． 开料：1.1 切板：目的：按照订单要求，将大料切成MI 规定的大小。
程序：开箱取料，将板送入预先界定位置的切床上，确保安全无误后，踩脚掣把切好的板放在一边。
注意事项：切刀要锋利，尺寸要准确，分清横直料，切勿擦花板面,更勿将手带入刀下。
1.2 打字唛：目的：说明生产板的型号，如2P40116A02 表示生产的分厂为D2；P 表示生产板；4 表示四层板；0116 表示该四层板的编号；A表示客户的版本；0表示本厂的版本；程序：装好字模，试打一件，如字唛清晰，则可继续打下去，否则要换新的字模。
注意事项：字唛要打在指定的位置，力度要适中。
1.3 磨板边和圆角：目的防止刺伤手指和擦花其他板。
程序：用电木板夹住约4厘米厚的板，在机动砂带上磨板边和板角使边光滑，角圆。
注意事项：要开动吸尘器，并带口罩操作，要清除板上吸附的胶粉，并定时清除机器及其周围的粉尘。
1.4 焗板：目的：赶走水蒸汽和有机挥发物，释放内应力，促进交联反应，增加板尺寸稳定性、化学稳定性和机械强度。
程序：以每叠高度5厘米为限，将板送入焗炉，摆好，在145±10之下，焗5小时后，取出冷却。
注意事项：板料与炉边距离须大于10厘米，叠与叠间距离须大于5厘米，要记录温度和进出时间并签名，焗板一定要保证每叠板中央的温度高过玻璃转变温度（Tg ）,而且维持至少二个小时，温度也不能太高，温度过高会导致板黄。
名词解释：玻璃转化温度（Tg）是指高分子聚合物因温度之逐渐上升导致其物理性质渐起变化，由常温时的无定形或部分结晶之坚硬及脆性如玻璃。
一般的物质而转成为一种粘度非常高，柔软如橡皮一般的另一种状态之温度。
2．内层板的制造：2.1除胶：目的：除去板上原有的和磨边后带来的固化环氧树脂，减少短路。
程序：先用高锰酸钾（KmnO4）的碱性溶液在高温下氧化板面上的固化环氧树脂，然后再用中和剂将沉积在板上的二氧化锰固体（MnO2）进一步还原成锰离子（Mn+2）而溶于水在。
FPC生产工艺流程
FPC生产工艺流程FPC（柔性印刷电路板）是一种可以弯曲、弯曲或折叠的电子元件，因其柔性和轻薄的特点而在现代电子产品中得到广泛应用。
FPC的生产工艺流程复杂，包括设计、原材料准备、印刷、电镀、成型、组装等多个环节。
下面将详细介绍FPC的生产工艺流程。
1.设计：首先，根据客户的需求和产品设计要求，设计师需要制定FPC的布局设计和线路连接方式。
设计师需要考虑到FPC的尺寸、层数、线宽、线距等因素，确保设计符合产品要求。
2.原材料准备：FPC的主要材料包括基材、铜箔、粘合剂和保护膜等。
基材通常采用聚酰亚胺（PI）薄膜，铜箔用于形成导电层，粘合剂用于固定铜箔和基材，保护膜用于保护FPC的表面。
原材料的选择和准备对FPC的性能和质量至关重要。
3.印刷：将经过处理的基材放置在印刷台上，通过印刷机将导电墨或绝缘层印刷在基材表面，形成线路图案。
印刷工艺需要保证印刷精度和一致性，以确保线路连接的可靠性和稳定性。
4.电镀：通过电镀工艺在印刷的铜箔表面形成一层厚度适当的金属层，以增强导电性能。
电镀工艺需要控制电流密度、电镀时间和电镀液的成分，确保电镀层的均匀性和粘附性。
5.成型：将印刷和电镀完成的FPC进行成型加工，根据产品设计要求剪裁、压合或折叠成相应形状。
成型工艺需要保证FPC的尺寸精度和形状稳定性，以适应产品的各种需求。
6.组装：对成型的FPC进行元件焊接、封装和测试等工艺，最终形成成品FPC。
组装工艺需要保证焊接质量和可靠性，确保FPC在产品组装和使用过程中正常运行。
综上所述，FPC的生产工艺流程包括设计、原材料准备、印刷、电镀、成型、组装等多个环节。
每个环节都需要严格控制工艺参数和质量要求，以确保FPC的性能和质量达到客户的要求。
随着电子产品的不断发展和更新换代，FPC的生产工艺也将不断改进和优化，以满足市场对于柔性电子产品的需求。
线路板的生产工艺流程
线路板的生产工艺流程线路板的生产工艺流程是指将电子器件和电路图设计转化为物理实体的过程。
下面是线路板的一般生产工艺流程：1. 设计电路图：首先，设计师需要根据产品需求和功能设计电路图。
电路图应包括所有电子器件的连接和排布。
2. PCB设计：根据电路图，设计师需要使用计算机辅助设计软件来设计PCB布局。
这一步骤包括将电子器件的引脚与线路板上的连接进行布局，并确定线路板的尺寸和层数。
3. 制作功能样板：在正式生产线路板之前，制作功能样板是必要的。
通过制作功能样板，设计师可以验证电路图和PCB设计的正确性，并进行必要的修改。
4. 采购材料：根据PCB设计，采购部门将开始从供应商处购买所需的原材料，包括线路板基板、电路器件、连接线等。
5. 制作内层线路：通过内层线路制作工艺（如化学沉积、埋孔等），将图形化导电图形形成在线路板基板的内层。
6. 图形化绝缘层：接下来，通过覆盖感光膜和使用光刻技术，将 isolation图形形成在线路板基板上。
这一步骤用于隔离不同电路的信号。
7. 装备导电材料：在 isolation 图形上，使用感光膜技术，将导电图形打印在线路板表面上。
8. 射孔：使用机械钻孔或激光钻孔设备，对线路板进行孔的加工。
这些孔将用于将电子器件和导线连接到线路板上。
9. 表面处理：进行表面处理，以提高线路板的耐腐蚀性能和焊接性能。
常用的表面处理方法包括浸金、浸锡、喷锡等。
10. 工艺检查：对制作好的线路板进行视觉检查和做板测试等工艺检查。
通过这些检查，可以确保线路板符合质量标准和规范。
11. 组装和焊接：将电子器件组装到线路板上，并使用焊接技术（如手工焊接、波峰焊接、热风回流焊接等）将其固定。
12. 功能测试：对组装好的线路板进行功能测试，以确保电路正常工作和满足产品需求。
13. 包装和出货：最后，将测试通过的线路板进行包装，并根据客户需求进行出货。
以上是线路板的一般生产工艺流程。
根据具体的产品需求和制造商的特定流程，可能会有所不同，但总体上，这些步骤都是线路板生产的关键步骤。
线路板加工流程
线路板加工流程
线路板加工的流程主要包括以下几个步骤：
1. 原料准备：准备好制作线路板所需的基板材料、铜箔、漆料以及荧光剂等。
2. 图形设计：使用电路图软件制作出与要制作的线路板形状一致的电路板图形设计图。
3. 制作线路板原材料：根据电路板图形设计图的要求，制作出线路板原材料。
4. 制作内层线路：包括干菲林感光膜涂层、曝光、感光膜显影、蚀刻、退感光膜、自动光学检查、氧化层涂层等步骤。
5. 图形转移：将制作好的线路板原材料通过图形转移工艺将图形转移到线路板上。
6. 制作外层线路：将线路板原材料通过化学溶液等工艺制作出线路板的外层线路。
7. 压板成型：将制作好的线路板通过压板工艺将其压合成多层线路板。
8. 分板排板：将多层线路板进行分板排板，确定线路板的布线方案。
9. 电路测试：对制作好的线路板进行电路测试，确保其正常工作。
此外，还有一些额外的步骤，如钻孔和贴装元器件等，以确保线路板的正常工作。
如需更多信息，建议查阅相关文献或咨询专业人士。
线路板的生产工艺流程
线路板的生产工艺流程线路板（PCB）是电子产品中不可或缺的组成部分，它作为电子元器件的载体和连接器，承载着电子元器件之间的连接和通信。
线路板的生产工艺流程经过多道工序，包括设计、制版、印刷、成型、焊接、组装等，下面将详细介绍线路板的生产工艺流程。
1. 设计阶段。
线路板的设计是整个生产工艺流程的第一步，设计师根据产品的需求和功能要求，利用CAD软件进行线路板的设计。
在设计过程中，需要考虑线路板的布局、层次、连接方式、电子元器件的布置等因素，确保线路板的性能和可靠性。
2. 制版。
制版是线路板生产的关键环节，也是设计图转化为实体线路板的第一步。
制版过程中，需要将设计图转化为光刻胶板，然后通过曝光、蚀刻等工艺，将线路板的图案和线路形成在铜箔上。
3. 印刷。
印刷是将线路板的图案和线路转移到基板上的过程。
通过印刷工艺，将导电油墨印刷在基板上，形成线路板的导电层。
印刷工艺需要精确控制温度、湿度和压力等参数，确保印刷质量和线路的精度。
4. 成型。
成型是将印刷好的线路板进行成型和切割，形成最终的线路板形状和尺寸。
成型过程中，需要使用模具对线路板进行成型，然后通过切割工艺将线路板切割成所需的尺寸和形状。
5. 焊接。
焊接是将电子元器件焊接到线路板上的过程，通过焊接工艺，将电子元器件与线路板的导电层连接起来，形成电路通路。
焊接工艺需要精确控制温度、焊接时间和焊接方法，确保焊接质量和线路板的可靠性。
6. 组装。
组装是将线路板与其他组件进行组装，形成最终的电子产品。
在组装过程中，需要将线路板与电源、显示屏、外壳等组件进行组装，然后进行测试和调试，确保产品的性能和稳定性。
通过以上的生产工艺流程，线路板可以从设计到最终成品，经过多道工序和精密加工，确保线路板的质量和可靠性。
线路板作为电子产品的重要组成部分，其生产工艺流程对产品的性能和稳定性起着至关重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路板生产流程(一)多种不同工艺的PCB 流程简介*单面板工艺流程下料磨边T钻孔T外层图形T(全板镀金)7蚀刻T检验T丝印阻焊T (热风整平)7丝印字符T外形加工T测试T检验*双面板喷锡板工艺流程下料磨边7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验*双面板镀镍金工艺流程下料磨边7钻孔7沉铜加厚7外层图形7镀镍、金去膜蚀刻7二次钻孔7检验7丝印阻焊7 丝印字符7外形加工7测试7检验*多层板喷锡板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验*多层板镀镍金工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀金、去膜蚀刻7二次钻孔7检验7丝印阻焊7丝印字符7外形加工7测试7检验*多层板沉镍金板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7化学沉镍金7丝印字符7外形加工7 测试7检验一步一步教你手工制作PCB制作PCB 设备与器材准备(1) DM-2100B 型快速制板机1 台(2) 快速腐蚀机1 台(3) 热转印纸若干(4) 覆铜板1 张(5) 三氯化铁若干(6) 激光打印机1 台(7) PC机1台(8) 微型电钻1个(1) DM-2100B型快速制板机DM 一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，1) 【电源】启动键一按下并保持两秒钟左右，电源将自动启动。
2) 【加热】控制键一当胶辊温度在100C以上时，按下该键可以停止加热，工作状态显示为闪动的“ C”。
再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100C以下，机器将自动关闭电源；胶辊温度在100C以内时，按下此键，电源将立即关闭。
3) 【转速】设定键一按下该键将显示电机转速比，其值为30(0.8转/分)〜80(2.5转份)。
按下该键的同时再按下”上"或"下"键，可设定转印速度。
4) 【温度】设定键一显示器在正常状态下显示转印温度，按下此键将显示所设定温度值。
最高设定温度为180~C，最低设定温度为100C ;按下此键的同时再按下”上"或"下"键，可设定温度。
5) "上"和"下"换向键一开机时系统默认为退出状态，制板过程中，若需改变转向，可直接按此键。
(2) 快速腐蚀机快速腐蚀机是用来快速腐蚀印制板的。
其基本原理是，利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环，被腐蚀的印制版就处在流动的腐蚀溶液中。
为了提高腐蚀速度，可加热腐蚀溶液的温度。
(3) 热转印纸热转印纸是经过特殊处理的、通过高分子技术在它的表面覆盖了数层特殊材料的专用纸，具有耐高温不粘连的特性•(4) 微型电钻微型电钻是用来对腐蚀好的印制电路板进行钻孔的。
4 •实训步骤与报告(1). PCB图的打印方法启动Protel 98 一打开设计的PCB图-单击菜单栏中的File-Setup Printer 一获得Printer Setup 对话框.1）底层印制图（Bottom）的打印选中上图中的①项-⑤项-打开Setup Composite Print对话框，在Signal Layers项中选中Bottom的复选框，在Other项中选中KeepOut复选框.选图中的④项一打开Composite Artwork Printer Setup对话框，选中Show Holes和Monochrome的复选框。
最后按图中的③项，就可完成单面PCB或双面PCB的底层印制图的打印。
2）顶层印制图（TOP）的打印选中上二图中的②项-⑤项一打开Setup Output Options对话框，选中Mirroring 项-在Signal Layers项中选中TOP的复选框，在Other项中选中KeepOut复选框。
选中图中的④项一打开Final Artwork Printel Setup对话框，选中Show Holes的复选框最后按图中的③项，就可完成双面PCB的顶层印制图的镜像打印。
2）覆铜板的下料与处理1）用钢锯根据PCB的规划设计时的尺寸对覆铜板进行下料。
2）用挫刀将四周边缘毛刺去掉。
3）用细砂纸或少量去污粉去掉表面的氧化物。
4）清水洗净后，晾干或擦干。
（3）: PCB图的转贴处理1）对于单面PCB或只有底图的印制板图的转贴操作比较简单，具体方法是：①将热转印纸平铺于桌面，有图案的一面朝上。
②将单面板置于热转印纸上，有覆铜的一面朝下。
③将覆铜板的边缘与热转印纸上的印制图的边缘对齐。
④将热转印纸按左右和上下弯折180。
，然后在交接处用透明胶带粘接。
2）对于双面PCB的印制板图的转贴操作比较复杂，具体方法是:①用一张普通的纸打印一份设计的PCB图，用其定位孔以确定出覆铜板上四角的定位孔，例如，四角作定位孔。
②用装有0. 7mm钻头的微型电钻打出覆铜板上四角的定位孔•③将裁剪好的有底层图（有图案的一面朝上）的热转印纸的四角定位孔处插人大头针，针尖朝上。
④将打好定位孔的双层覆铜板放置于有底层图的热转印纸上。
⑤将镜像打印的有顶层图的热转印纸置于双层覆铜板之上，有图案的一面朝下。
⑥将上、下层热转印纸与双层覆铜板压紧，用透明胶带粘接，退出四角上的大头针•（4） PCB图的转印1）将制版机放置平稳，接通电源，轻触电源启动键两秒，电机和加热器将同时进入工作状态。
2）按下【温度】键，同时再按下"上"或"下"键，将温度设定在150 C。
3）按下【转速】键，同时再按下"上"或"下"键，设定电机转速比，可采用默认值。
4）按下【温度】和【转速】键，可查看显示“加热比”。
当为“ 0”时：加热功率为0,当为“ 255'‘时：加热功率为100%。
“加热比”只能查看无需手动调整。
线路板生产流程（二）5）当显示器上的温度显示在接近150C时，将贴有热转印纸的敷铜板放进DM-2100B型快速制板机中进行热转印。
6）转印完毕，按下【加热】键，工作状态显示为闪动的“c”，待胶辊温度降至100%:以下时，机器将自动关闭电源；胶辊温度显示在100C以内时，按下【加热】键，电源将立即关闭•（5）转印PCB图的处理1）转印后，待其温度下降后将转印纸轻轻掀起一角进行观察，此时转印纸上的图形应完全被转印在敷铜板上。
2）如果有较大缺陷，应将转印纸按原位置贴好，送人转印机再转印一次。
3）如有较小缺陷，请用油性记号笔进行修补。
⑹FeCL3溶液的配制1）戴好乳胶手套，按3: 5的比例混合好的三氯化铁溶液（大约3。
4升）。
2）将配制的溶液进行过滤。
3）将过滤后的腐蚀液倒人快速腐蚀机中，以不超过腐蚀平台为宜。
4）准备一块抹布，以防止三氯化铁溶液溅出（7）PCB板的腐蚀1）将装有FeCI3，溶液的腐蚀机放置平稳。
2）带好乳胶手套，以防腐蚀液侵蚀皮肤。
3）将“橡胶吸盘”吸在工作台上，再将经转印得到的线路板卡在橡胶吸盘上，使线路板与工作台成一夹角。
4）接通电源，观察水流是否覆盖整个电路板。
如不能覆盖整个电路板，在切断电源后，调整橡胶吸盘在工作台上的位置，以求水流覆盖整个电路板。
5）盖上腐蚀机的盖子，接通电源进行腐蚀，待敷铜板上裸露铜箔被完全腐蚀掉后，断开电源。
6）取出被腐蚀的电路板，用清水反复清洗后擦干。
PCB板的腐蚀示意图如图所示.（8）PCB板的打孔1）将带有定位锥的专用钻头装在微型电钻（或钻床）上。
2）对准电路板上的焊盘中心进行钻孔。
定位锥可以磨掉钻孔附近的墨粉，形成一个非常干净的焊盘。
3）配制酒精松香助焊剂，对焊盘涂盖助焊剂进行保护实训注意事项1）转印纸为一次性用纸，也不可用一般纸代替。
2）为保证制版质量，所绘线条宽度应尽可能不小于0. 3mm.3）制板机关机时，按下温度控制键，显示器第一位将显示闪动的“ C”，电机仍将运转一段时间，待温度下降到100~C以后，电源将自动关闭。
开机时如温度显示低于100C，请勿按动加热控制键，否则将关闭电源。
不用时请将电源插头拔掉。
单面PCB生产流程单面PCB主要用于民用电子产品，如：收音机、电视机、电子仪器仪表等。
单面板的印制图形比较简单，一般采用丝网漏印的方法转移图形，然后蚀刻出印制板, 也有采用光化学法生产的，其生产工艺流程如图所示。
双面PCB 制造工艺 1图形电镀工艺流程覆箔板--> 下料--> 冲钻基准孔--> 数控钻孔--> 检验--> 去毛刺--> 化学镀薄铜-->电镀薄铜--> 检验--> 刷板--> 贴膜（或网印）--> 曝光显影（或固化）--> 检验修板--> 图形电镀（Cn 十Sn / Pb ）-->去膜--> 蚀刻--> 检验修板--> 插头镀镍镀金--> 热熔清洗 -->电气通断检测--> 清洁处理--> 网印阻焊图形--> 固化--> 网印标记符号--> 固化 -->外形加工--> 清洗干燥--> 检验--> 包装--> 成品。
流程中“化学镀薄铜 --> 电镀薄铜”这两道工序可用“化学镀厚铜” 一道工序替代，两者 各有优缺点。
图形电镀--蚀刻法制双面孔金属化板是六、七十年代的典型工艺。
八十年代中 裸铜覆阻焊膜工艺（SMOBC ）逐渐发展起来，特别在精密双面板制造中已成为主流工艺。
2 SMOBC 工艺SMOBC 板的主要优点是解决了细线条之间的焊料桥接短路现象，同时由于铅锡比例恒定， 比热熔板有更好的可焊性和储藏性。
制造SMOBC 板的方法很多，有标准图形电镀减去法再退铅锡的 SMOBC 工艺；用镀锡或浸 锡等代替电镀铅锡的减去法图形电镀 SMOBC 工艺；堵孔或掩蔽孔法 SMOBC 工艺；加成法 SMOBC 工艺等。
下面主要介绍图形电镀法再退铅锡的 SMOBC 工艺和堵孔法 SMOBC 工艺 流程。
图形电镀法再退铅锡的 SMOBC 工艺法相似于图形电镀法工艺。
只在蚀刻后发生变化。
双面覆铜箔板--> 按图形电镀法工艺到蚀刻工序 --> 退铅锡--> 检查--> 清洗--> 阻焊图形--> 插头镀镍镀金--> 插头贴胶带--> 热风整平--> 清洗--> 网印标记符号--> 外 形加工--> 清洗干燥--> 成品检验--> 包装--> 成品。
