测井曲线的识别与应用
测井曲线的应用
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
各条测井曲线的原理及应用
各条测井曲线的原理及应用引言测井是地质勘探中不可或缺的技术手段之一。
随着勘探深度的增加和技术的进步，测井曲线的种类也逐渐增多。
本文将介绍几种常见的测井曲线，包括电阻率曲线、自然伽马曲线、声波曲线和中子曲线的原理及应用。
1. 电阻率曲线电阻率曲线是测井中最常见的曲线之一，用于反映地层的电阻率特性。
在测井时，通过测量地层对射入电流的电阻来得到电阻率曲线。
电阻率曲线的应用包括：- 地层分类：根据电阻率曲线的特征，可以将地层分为不同类型，如油层、水层和盐层等。
- 识别流体类型：通过电阻率曲线的变化，可以判断地层中的流体类型，如水、油或气体等。
- 沉积环境分析：电阻率曲线对地层的沉积环境也有一定的指示作用，如高电阻率的地层可能是砂岩，低电阻率的地层可能是页岩等。
2. 自然伽马曲线自然伽马曲线是记录地层自然伽马辐射强度的曲线，用来确定地层的物理性质和放射性岩石的含量。
自然伽马曲线的应用包括： - 确定放射性岩层：通过自然伽马曲线的变化，可以定量地确定地层中放射性岩石的含量。
- 钻井定位：自然伽马曲线常用于钻井中的测井工作，通过分析伽马辐射来确定钻头所处的位置和地层的特征。
- 地层对比：自然伽马曲线可以用于地层的对比，从而帮助地质学家更好地理解地层的时空分布。
3. 声波曲线声波曲线记录了地层中声波的传播速度和衰减特性，用于刻画地层的物理性质和孔隙度。
声波曲线的应用包括： - 地层属性分析：通过分析声波曲线的特征，可以确定地层的孔隙度、渗透率和饱和度等物理属性。
- 油气识别：声波曲线可以帮助判断地层中的油气类型和含量，对于油气勘探具有重要意义。
- 工程设计：声波曲线在工程设计中也有一定的应用，如在隧道掘进中可以通过声波曲线判断地层的稳定性。
4. 中子曲线中子曲线是记录测井装置发射的中子数与到达探测器的中子数之比的曲线。
中子曲线的应用包括： - 流体识别：通过中子曲线可以识别地层中不同类型的流体，如水、油和气体等。

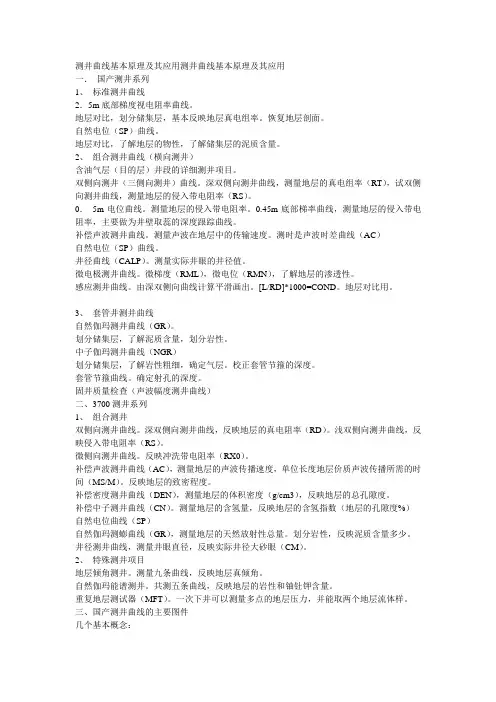

测井曲线基本原理及其应用测井曲线基本原理及其应用
测井曲线基本原理及其应用测井曲线基本原理及其应用一．国产测井系列1、标准测井曲线2．5m底部梯度视电阻率曲线。
地层对比，划分储集层，基本反映地层真电组率。
恢复地层剖面。
自然电位（SP）曲线。
地层对比，了解地层的物性，了解储集层的泥质含量。
2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。
双侧向测井（三侧向测井）曲线。
深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。
0．5m电位曲线。
测量地层的侵入带电阻率。
0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。
补偿声波测井曲线。
测量声波在地层中的传输速度。
测时是声波时差曲线（AC）自然电位（SP）曲线。
井径曲线（CALP）。
测量实际井眼的井径值。
微电极测井曲线。
微梯度（RML），微电位（RMN），了解地层的渗透性。
感应测井曲线。
由深双侧向曲线计算平滑画出。
[L/RD]*1000=COND。
地层对比用。
3、套管井测井曲线自然伽玛测井曲线（GR）。
划分储集层，了解泥质含量，划分岩性。
中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。
校正套管节箍的深度。
套管节箍曲线。
确定射孔的深度。
固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。
深双侧向测井曲线，反映地层的真电阻率（RD）。
浅双侧向测井曲线，反映侵入带电阻率（RS）。
微侧向测井曲线。
反映冲洗带电阻率（RX0）。
补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。
反映地层的致密程度。
补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。
补偿中子测井曲线（CN）。
测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然电位曲线（SP）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。
划分岩性，反映泥质含量多少。
测井九条曲线的应用
① ②
③
砂岩的流体为气时：含氢量低
密度（DEN）
反应地层孔隙度
※测得地层孔隙度为有效孔隙度 划分岩性 判断气层 计算孔隙度 块煤的密度为1.4g/m3 粉煤的密度为1.7~1.8g/m3
地层在各曲线中的反应
GR 煤层 低 泥岩 高 灰岩 低 高 DNL 低 RT 高 低 高 低 DT 高 CNL 高 高 低 DEN 高 高
自然伽玛（GR） 自然电位（SP） 微球聚焦（RXO） 岩性（DEN） 深侧向（LLD） 浅侧向（LLS） 声波（DT） 中子（CNL） 密度（DNL）
自然伽玛（GR）
一、作用 反应地层的泥质含量 判断地层盐型、计算泥质含量 二、岩性的反应出 ★ 泥岩的GR最高 ★ 煤岩与灰岩的GR最低
• 反应地层的孔隙度 • 岩性反应 1.泥岩的声波 2.砂岩的声波 3.灰岩的声波 4.煤岩的声波
300µ/m 270µ/m 300µ/m 300µ/m
中子（CNL）
• • ☆ • 反应地层孔隙度 反应气层 中子测得孔隙度为有效孔隙度 测含氢量 泥岩含氢量高 煤岩含氢量高 灰岩含氢量低 砂岩含氢量根据流体改变
自然电位（SP） spontaneous potential
作用 （1）反应地层渗透率 （2）测定渗透率、矿化度
微球聚焦（RXO）
反应电阻率
深、浅侧向（LLD、LLS）
• 反应地层电阻率 • 岩性反应 1、泥岩的电阻率小 2、砂岩的电阻率根据流体的不同在变化 3、煤岩与灰岩的电阻率高
声波（DT）
各条测井曲线的原理及应用
①确定岩层界面
曲线应用
由于它电极距小，紧贴井壁进行 测量，消除了邻层屏蔽的影响，减小 了泥浆的影响，因此岩层界面在曲线 上反映清楚。分层原则是用微电位曲 线的半幅点来确定地层顶底界面。对 于薄层，必须与视电阻率曲线配合， 才能获准确结果。
②划分渗透层
曲线应用
渗透层处，两条微电极曲线出现幅度 差，非渗透层处，两条曲线出现很小的幅 度差。 微电位曲线幅度大于微梯度曲线幅度， 称做正幅度差。渗透性岩层在微电极曲线 上一般呈正幅度差。当泥浆矿化度很高， 使得泥浆电阻率大于侵入带电阻率，微电 位曲线幅度低于微梯度曲线幅度，出现负 幅度差。
声速测井
• 声波时差曲线的影响因素 裂缝或层理发育的地层 未胶结的纯砂岩气层、高压气层 井眼扩径严重的盐岩层 泥浆中含有天然气
周波跳跃
4、密度测井和岩性—密度测井
• 岩石体积密度是单位体积岩石的 质量，单位是g/cm3。岩石体积密 度是表征岩石性质的一个重要参 数，它不但与岩石矿物成分及其 含量有关，还与岩石孔隙和孔隙 中流体类别、性质及含量有关。
• 气探井测井系列
1：500测井项目（全 井 1 2 3 4 5 6 双侧向 声波时差 自然电位 自然伽马 井径 井斜 1 2 3 4 5 6 7 8 1：200测井项目（目的层段）选测项目 双侧向—微球形聚焦 岩性密度 补偿中子 声波时差 自然电位 自然伽马能谱 井径 地层倾角 微电阻率成像 声波成像 核磁共振
泥 浆
围岩
地 层 厚 度
泥饼
过 冲 渡 洗 带 带 或 环 带
未 侵 入 带
侵入带直径 di 井径 dn 围岩
1.自然电位测井（SP）
N
v
井中电极M与地面 电极N
M

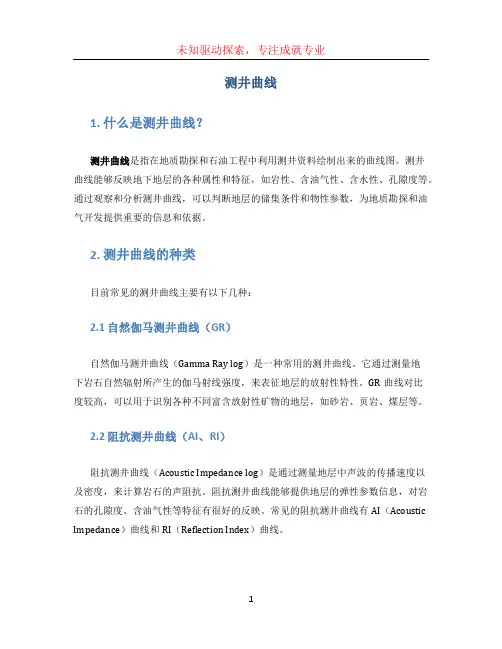

测井曲线 (2)
测井曲线1. 什么是测井曲线？测井曲线是指在地质勘探和石油工程中利用测井资料绘制出来的曲线图。
测井曲线能够反映地下地层的各种属性和特征，如岩性、含油气性、含水性、孔隙度等。
通过观察和分析测井曲线，可以判断地层的储集条件和物性参数，为地质勘探和油气开发提供重要的信息和依据。
2. 测井曲线的种类目前常见的测井曲线主要有以下几种：2.1 自然伽马测井曲线（GR）自然伽马测井曲线（Gamma Ray log）是一种常用的测井曲线。
它通过测量地下岩石自然辐射所产生的伽马射线强度，来表征地层的放射性特性。
GR曲线对比度较高，可以用于识别各种不同富含放射性矿物的地层，如砂岩、页岩、煤层等。
2.2 阻抗测井曲线（AI、RI）阻抗测井曲线（Acoustic Impedance log）是通过测量地层中声波的传播速度以及密度，来计算岩石的声阻抗。
阻抗测井曲线能够提供地层的弹性参数信息，对岩石的孔隙度、含油气性等特征有很好的反映。
常见的阻抗测井曲线有AI（Acoustic Impedance）曲线和RI（Reflection Index）曲线。
2.3 电阻率测井曲线（ILD、LLD）电阻率测井曲线（Resistivity log）是通过测量地层中岩石对电流的阻抗大小，来估算地层的电阻率。
电阻率测井曲线能够反映地层中的含水性和含油气性等特征，对于区分油层、水层和岩石层有很大的帮助。
常用的电阻率测井曲线有ILD （Induction Laterolog Deep）曲线和LLD（Laterolog Laterolog Deep）曲线。
2.4 速度测井曲线（DT、VS）速度测井曲线（Velocity log）是测量地下岩石中声波传播速度的测井曲线。
速度测井曲线可以提供地层介质的声速信息，对于预测地层的物态和孔隙度等参数有很大的帮助。
常见的速度测井曲线有DT（Delta-T）曲线和VS（Shear Wave Velocity）曲线。
测井曲线综合解释
密度曲线
总结词
反映岩层密度的曲线
详细描述
密度曲线是通过测量地层对伽马射线的吸收能力来反映岩层的密度。在测井曲线 上，密度较高的岩层通常对应于砂岩或石灰岩，而密度较低的岩层则可能表示泥 岩或页岩。
中子曲线
总结词
反映岩层含氢量的曲线
详细描述
中子曲线是通过测量地层对中子的吸收能力来反映岩层的含氢量。在测井曲线上，中子吸收能力较强 的岩层通常表示含氢量较高的泥岩或页岩，而中子吸收能力较弱的岩层则可能表示含氢量较低的砂岩 或石灰岩。
地层倾角法是通过测量地层的倾斜角 度来判断地层的岩性和物性，该方法 需要使用特殊的测量仪器和数据处理 技术。
交会图法是最常用的方法之一，通过 将不同测井曲线绘制在一张图上，利 用它们的交会关系来判断地层的岩性、 物性和含油性。
模式识别法是一种基于人工智能和机 器学习的方法，通过训练模型来识别 地层的岩性和物性，该方法需要大量 的训练数据和计算资源。
数据噪声干扰
测井数据容易受到多种噪声的干 扰，如环境噪声、设备噪声等， 这些干扰会影响数据的准确性和 可靠性。
数据标准化和归一
化
由于不同测井设备的测量范围和 精度可能存在差异，需要进行标 准化和归一化处理，以确保数据 的可比性和一致性。
多参数综合分析的复杂性
参数间相互影响
测井曲线包含多个参数，这些参数之间可能 存在相互影响和耦合关系，需要进行深入分 析和综合考虑。
根据测井曲线数据，确定该库区存在软弱夹层和 裂隙，可能对水库的稳定性和安全性造成影响。
结论
建议对该库区进行进一步工程地质勘查，加强监 测和维护，确保水库的安全运行。
05
测井曲线综合解释的挑 战与展望
数据处理难度大
常规测井曲线的原理及应用课件
• 引言 • 常规测井曲线的原理 • 常规测井曲线的应用 • 常规测井曲线的优缺点 • 常规测井曲线的发展趋势
目录
01
引言
目的和背景
了解测井曲线在石油 勘探和开发中的重要 性
学习测井曲线在油气 藏评价和开发中的应 用
掌握常规测井曲线的 原理及特点
测井曲线简介
测井曲线定义
核测井
利用放射性核素在地层中的衰变特性 来分析地层的物理特性和含油气性的 方法。
核测井是利用放射性核素在地层中的 衰变特性，通过测量地层中的放射性 强度、能量分布等参数，来推断地层 的岩性、物性和含油气性。
密度测井
通过测量地层的密度来确定地层的岩性和含油气性的方法。
密度测井是利用地层岩石的密度差异，通过测量地层中的伽马射线散射强度，来 计算地层的密度值，进而推断地层的岩性和含油气性。
测井曲线可以为钻井和开发提供指导 ，通过分析曲线变化趋势，可以确定 最佳的钻井位置和开发方案，提高油 气开采效率和效益。
评估油气储量
测井曲线可以提供油气储量的估算依 据，通过分析曲线特征和变化规律， 可以计算出油气层的厚度、孔隙度、 含油饱和度等参数。
煤田勘探
确定煤层和岩层
通过分析测井曲线，可以识别出煤层和岩层的特征，如电 阻率、声波速度和密度等，从而确定煤层的存在和分布。
操作简便
常规测井曲线适用于各种类型的地层和油 气藏，能够提供较为全面的地层信息。
常规测井曲线的测量过程相对简单，易于 操作和维护，能够满足大规模测井的需要 。
缺点
数据量大 常规测井曲线数据量较大，需要 较大的存储空间和较长的处理时 间，对数据处理能力提出了较高 要求。
对新技术接受度较低 由于常规测井曲线采用传统测量 方法，对于一些新技术的接受度 较低，可能需要较长的时间进行 技术更新和升级。
测井曲线特征及综合应用.(DOC)
测井曲线特征及综合应用测井曲线特征及综合应用一、介绍测井曲线的用途 (2)二、测井资料的综合运用 (7)1、岩层界面 (7)2、确定地层的电阻率 (7)3、确定地层的孔隙度 (8)4、确定地层传声速度 (9)5、确定地层的含泥量 (9)6、确定地层的含H量 (9)7、确定地层的密度 (10)8、综合判断地层的岩性 (10)9、综合判断油气水层 (13)一、介绍测井曲线的用途二、测井资料的综合运用1、岩层界面2、确定地层的电阻率3、确定地层的孔隙度4、确定地层传声速度5、确定地层的含泥量6、确定地层的含H量7、确定地层的密度8、综合判断地层的岩性1、含钙层：声波时差曲线显示低值，电阻曲线显示高值，微电极显示刺刀状、尖峰状，自然电位相应幅度变小。
2、水淹层：油层水淹后，梯度曲线明显上抬，三侧向电阻降低，自然电位基线偏移，自然电流出现偏大，声波时差增大。
3、高压层的识别：声波读值大，微电极曲线基值大，自然电位电流读值小，井径读值大。
9、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
测井曲线油层识别
井 壁
Rt Rtr Rx o
泥
钻头
饼
直径
冲过 原 洗渡 状 带带 地
层
泥 浆
增阻泥浆侵入
减阻泥浆侵入
5、普通视电阻率测井及其应用
电阻率法测井是通过测量钻井剖面上各种岩石和矿物电阻率来 区别岩石性质的方法。电流以A为中心呈球形辐射状流出。
梯度电极系：梯度电极系就是成对电极靠得很近， 而不成对电极离得较远的电极系。
当侵入较深时，侧向测井电流线成水平圆盘状从井轴向四面发射，而感 应测井电流线是绕井轴的环流。因此，对于侧向测井，泥浆、侵入带和地层 的电阻是串联的，而对感应测井，它们则是并联关系。
这意味着，感应测井值受两个带中电阻率较低的带的影响较大，而侧向 测井值受电阻率较高的带影响较大。因此，如果Rxo>Rt时，采用感应测井确 定Rt较侧向测井优越；如果Rxo<Rt时，选用侧向测井较好。
感应测井、微电极系测井等。
1、自然伽玛测井及其应用
原理：通过测量井内岩层中自然存在的放射性元素核衰变过程中放射出来的γ射线的强度来认识岩层的一种 放射性测井法，其γ射线强度与放射性元素的含量及类型有关（岩石的放射性是由岩石中所含的U、Th、k 系放射性同位素引起的）。
沉积岩的自然放射性，大体可分为高、中、低三种类型。 ①高自然放射性的岩石：包括泥质砂岩、砂质泥岩、泥岩，以及钾盐层等，其自
声波时差测井是孔隙度测井系列的主要方法。
4、声波时差测井及其应用
应用
（1）划分岩性，作地层对比
砂泥岩剖面：一般情况是 砂岩：显示为低时差400—180、
越致密声时越低； 泥岩：显示为高时差548—252; 页岩：介于砂岩与泥岩之间；
4、声波时差测井及其应用
自然电位测井曲线解释
自然电位测井曲线解释自然电位测井曲线是一种在油气勘探和地质调查中常用的测井方法，用于评价地下储层的电性特征和盐水储层的分布情况。
该曲线是通过测量井眼周围地层自然电位与参考电极之间的电位差来得出的。
在自然电位测井中，测井仪器通过将参考电极放置在地面上，并将测量电极降至井眼中，记录电极间的电位差。
这种电位差反映了地层中构成井眼周围环境的电性差异。
通过分析测井曲线的起伏和趋势，我们可以获得一些关键的地质信息。
首先，自然电位测井曲线可以帮助我们识别地下储层的边界。
当电位曲线出现剧烈的起伏或突变时，这往往表示存在着不同电性的地层界面。
这些界面可能是岩石层序变化、孔隙度的改变或者含盐水的分布等的结果。
通过分析这些界面的位置和特征，我们可以了解储层的垂向和水平分布情况。
其次，自然电位测井曲线还可以提供有关地下水的信息。
由于地下水中含有溶解的离子，它可能对地层的电性产生影响。
在测井曲线中，我们可以观察到水位附近的曲线起伏和基线的变化。
这些变化往往与地下水的深度、盐度和流动等特征有关，因此，可以使用自然电位测井曲线来研究水文地质条件和水资源的开发潜力。
最后，自然电位测井曲线还可以用于评价岩石的电性特征。
地层中不同岩石的电性差异反映了它们的化学成分和物理性质的差异。
通过分析自然电位测井曲线的特征，如起伏、梯度和峰谷等，我们可以推断出地层中存在的不同岩石类型和岩性特征。
这对于确定地层的岩石组成及岩性有重要意义，进一步帮助我们了解储层的性质和勘探潜力。
总之，自然电位测井曲线是一种有效的工具，可用于评价储层的电性特征、地下水的分布和岩石类型的推断。
通过分析测井曲线，我们能够获得更深入的地质信息，为油气勘探和地质调查提供重要的依据。
主要测井曲线及含义
一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
煤田测井中自然伽马曲线的应用效果分析
煤田测井中自然伽马曲线的应用效果分析煤田测井中自然伽马曲线是一种常用的测井曲线，可以用来识别、定性和定量描述地层中的矿物质组成和含量。
在煤田勘探和煤层评价中，自然伽马曲线的应用效果非常显著。
自然伽马曲线可以用来识别煤层和非煤层。
由于煤层中含有一定量的放射性元素，如铀、钍和钾等，因此煤层的自然伽马曲线具有较高的值。
而非煤层的自然伽马曲线通常较低。
通过对自然伽马曲线的分析，可以快速准确地识别煤层和非煤层的界线，提高勘探和开采效率。
自然伽马曲线可以用来判断煤层的类型和厚度。
不同类型的煤层在自然伽马曲线上具有不同的特征，如亮度和波动频率等。
通过对自然伽马曲线波动的特征进行分析，可以确定煤层的类型和厚度，为煤炭资源的评价提供重要依据。
自然伽马曲线还可以用来研究煤层的成因和演化过程。
煤层的成因与煤层中的有机质含量和成熟度有关，而煤层的演化过程与地层中的沉积环境和构造运动等因素密切相关。
通过对自然伽马曲线的分析，可以了解煤层的成因和演化过程，为煤层形成机制的研究提供有力支持。
自然伽马曲线还可以用来评价煤层的资源潜力和开采条件。
煤层的自然伽马曲线与煤层中的有机质含量和煤质特性有关，而煤层的有机质含量和煤质特性与煤炭资源潜力和开采条件密切相关。
通过对自然伽马曲线的分析，可以定量地评价煤层的资源潜力和开采条件，为煤炭资源的开发提供科学依据。
煤田测井中自然伽马曲线的应用效果非常显著。
通过对自然伽马曲线的分析，可以识别煤层和非煤层、判断煤层的类型和厚度、研究煤层的成因和演化过程以及评价煤层的资源潜力和开采条件等。
为煤炭勘探和开采提供了重要的技术支持，提高了勘探和开采的效率和质量。
测井曲线描述与张君学讲解
测井曲线的识别与应用、测井曲线资料应用的意义测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它些专门目的的应用。
在裸眼井中，测井资料主要用于寻找油、气层，并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中，测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料。
、常用的测井曲线的类型常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中应测井曲线、4 米电阻测井曲线、声波时差测井曲线、井径测井曲线等。
三、常用测井曲线识别第一节自然电位测井在钻开岩层时，井壁附近产生的电化学活动能形成一电场，该场产生的电位就叫自然电位，其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同，以及泥浆压力与地层压力不同。
在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层。
纯砂岩井段出现最大的负异常，含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。
此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。
自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。
对于淡水泥浆，纯砂岩的负向偏移幅度最大，当砂岩含泥时，幅度减小。
而当采用盐水泥浆时，含盐水地层的SP曲线，偏移很小或没有偏移，甚至出现反转。
自然电位曲线在含盐水纯砂岩部位最高，而当地层含有烃类时，自然电位幅度有所降低，当砂层厚度小于3m或更薄时，其幅度大大降低；当砂岩胶结作用较强时，其幅度可显著降低。
应用：1、自然电位曲线，对于厚岩层可用由线半幅点划分岩层界面，对于薄岩层必须与视电阻率曲线配合，才能获得准确结果。
