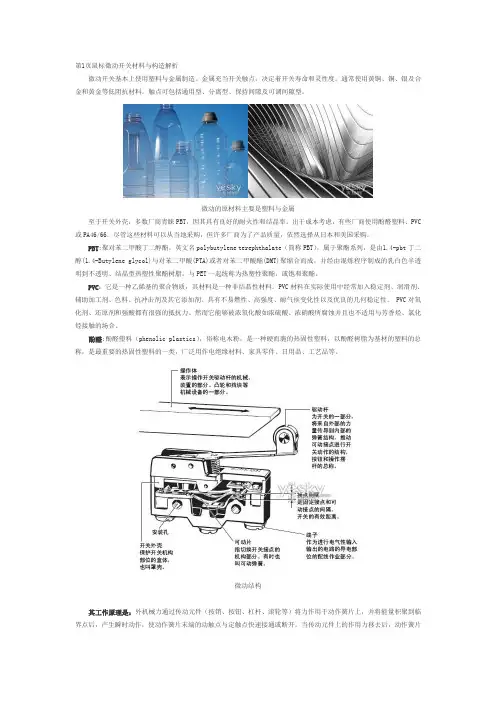

第1页鼠标微动开关材料与构造解析微动开关基本上使用塑料与金属制造。
金属充当开关触点，决定着开关寿命和灵性度。
通常使用黄铜、铜、银及合金和黄金等低阻抗材料。
触点可包括通用型、分离型、保持间隙及可调间隙型。
微动的原材料主要是塑料与金属至于开关外壳，多数厂商青睐PBT，因其具有良好的耐火性和结晶率。
出于成本考虑，有些厂商使用酚醛塑料、PVC 或PA46/66。
尽管这些材料可以从当地采购，但许多厂商为了产品质量，依然选择从日本和美国采购。
PBT:聚对苯二甲酸丁二醇酯，英文名polybutylene terephthalate（简称PBT），属于聚酯系列，是由1.4-pbt丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。
与PET一起统称为热塑性聚酯，或饱和聚酯。
PVC：它是一种乙烯基的聚合物质，其材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。
然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。
酚醛:酚醛塑料（phenolic plastics），俗称电木粉，是一种硬而脆的热固性塑料，以酚醛树脂为基材的塑料的总称，是最重要的热固性塑料的一类，广泛用作电绝缘材料、家具零件、日用品、工艺品等。
微动结构其工作原理是：外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，并将能量积聚到临界点后，产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。
当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。
微动开关的触点间距小、动作行程短、按动力小、通断迅速微动开关种类多：微动开关以按销式为基本型，可派生按钮短行程式、按钮大行程式、按钮特大行程式、滚轮按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等等。
微动开关

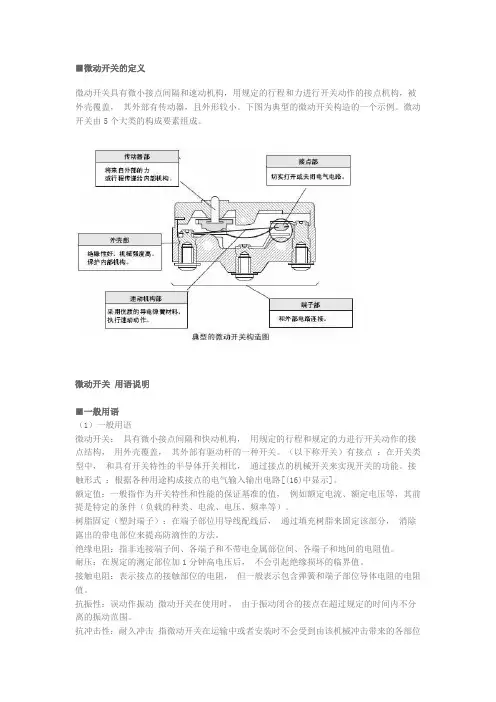

■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组成。
微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。
额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。
抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。
误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。
电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。
（4）标准试验状态开关的试验条件如下。
环境温度：20±2℃、相对湿度：65±5%RH、气压：101.3kPa（5）N水平参考值表示可靠度为60%(λ60)下的故障水平。
微动开关及自动流水线技术参数要求

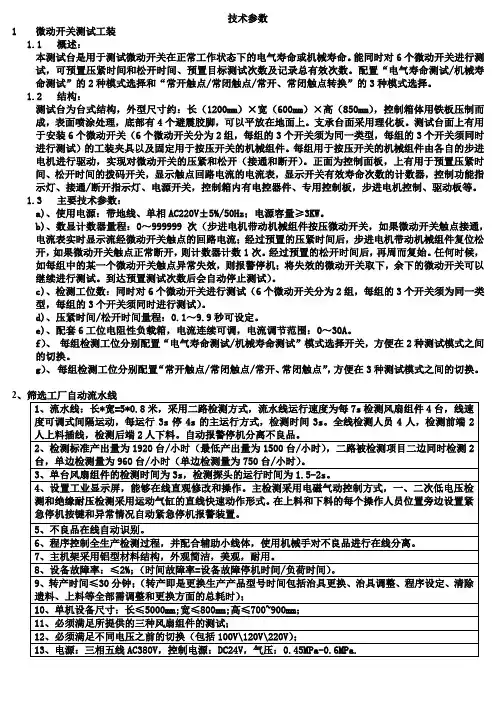

技术参数1微动开关测试工装1.1概述：本测试台是用于测试微动开关在正常工作状态下的电气寿命或机械寿命。
能同时对6个微动开关进行测试，可预置压紧时间和松开时间、预置目标测试次数及记录总有效次数。
配置“电气寿命测试/机械寿命测试”的2种模式选择和“常开触点/常闭触点/常开、常闭触点转换”的3种模式选择。
1.2结构：测试台为台式结构，外型尺寸约：长（1200mm）×宽（600mm）×高（850mm），控制箱体用铁板压制而成，表面喷涂处理，底部有4个避震胶脚，可以平放在地面上。
支承台面采用理化板。
测试台面上有用于安装6个微动开关（6个微动开关分为2组，每组的3个开关须为同一类型，每组的3个开关须同时进行测试）的工装夹具以及固定用于按压开关的机械组件。
每组用于按压开关的机械组件由各自的步进电机进行驱动，实现对微动开关的压紧和松开（接通和断开）。
正面为控制面板，上有用于预置压紧时间、松开时间的拨码开关，显示触点回路电流的电流表，显示开关有效寿命次数的计数器，控制功能指示灯、接通/断开指示灯、电源开关，控制箱内有电控器件、专用控制板，步进电机控制、驱动板等。
1.3主要技术参数：a)、使用电源：带地线、单相AC220V±5%/50Hz；电源容量≥3KW。
b)、数显计数器量程：0～999999次（步进电机带动机械组件按压微动开关，如果微动开关触点接通，电流表实时显示流经微动开关触点的回路电流；经过预置的压紧时间后，步进电机带动机械组件复位松开，如果微动开关触点正常断开，则计数器计数1次。
经过预置的松开时间后，再周而复始。
任何时候，如每组中的某一个微动开关触点异常失效，则报警停机；将失效的微动开关取下，余下的微动开关可以继续进行测试。
到达预置测试次数后会自动停止测试）。
c)、检测工位数：同时对6个微动开关进行测试（6个微动开关分为2组，每组的3个开关须为同一类型，每组的3个开关须同时进行测试）。
微动开关
微动开关微动开关一种电子开关，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
微动开关由于体积小重量轻在家用电器方面得到广泛的应用如：彩电按键，影碟机按键，电脑鼠标等等。
但微动开关也有它不足的地方，频繁的按动会使金属弹片疲劳失去弹性而失效。
因此现在大部分电器的按钮都使用导电橡胶来代替，比如电脑键盘，遥控器等。
还可用于控制照明灯和排风扇等小功率家用电器。
微动开关在市电停电后自动断开。
再次来电时不会自行接通 (需按动控制按钮才能接通)，可避免因电器长期通电而耗费电能或引发意外事故。
关于微动开关四角的接法问题：距离较远的两脚短接即可，四角是为了微动开关焊接得更稳固。
热电偶传感器热电偶传感器是一种自发电式传感器，测量时不需要外加电源，直接将被测量转换成电势输出。
使用十分方便，常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。
它的测温范围很广：－270℃～2500℃。
它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。
三、热电偶的分类：1．热电偶的结构分类：（1）普通装配式热电偶：一般由热电极、绝缘套管、保护套管和接线盒等几部分组成。
（2）铠装式热电偶（缆式热电偶）：此种热电偶是将热电极、绝缘材料连同保护管一起拉制成型，经焊接密封和装配等工艺制成的坚实的组合体热电偶工作原理一、热电效应（又称温差电效应）：将两种不同成分的导体组成一个闭合回路，当闭合回路的两个接点分别置于不同的温度场图3-5 热电偶回路中，回路中产生一个方向和大小与导体的材料及两接点的温度有关的电动势，这种效应称为“热电效应”。
一、均质导体定律：如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电偶回路内的总热电动势均为零。
应用：由于两相同的热电极材料间无自由电子的扩散运动，总电动势为零。
因此，可用于检查热电极成分是否相同。
二、中间导体定律：在热电偶A、B回路中接入第三种导体C，只要第三种导体的两接点温度相同，则回路中总的电动势不变。
