夹套管及伴热管道的安装方案
夹套管及伴热管道的安装方案一、夹套管安装施工程序技术交底绘制单线图内管确定几何尺寸定位板（支撑块）部分施焊外管确定几何尺寸和配件局部施焊管道脱脂处理外管套入确定调整半管部位实测几何尺寸内管检测试验强度和严密性试验吹干封闭外管焊接套管内腔清理调整半管封焊检测吹干封闭预制件编号登记固位待装现场安装系统试验吹扫交工验收。
二、施工准备2 熟习图纸。
2 开工前对所有参加施工的人员进行技术交底，使施工人员全面了解工程要求、施工难点和技术要求。
2 准备施工机械及施工工具。
2 编制施工进度计划。
2 材料计划及采购。
三、施工基本要求2 氩弧焊作业时，风速 >2m/s 级时应加防风措施，焊工必须持证上岗。
2 施工前应对各部尺寸、选用材料和配件认真校核，合理安排组对程序，使焊缝减少到最低限度。
2 内管施工完毕并经检验合格，进行强度和严密性试验完毕，方可进行外管的封闭焊接。
2 夹套管所用的管子、管道附件及阀门，应具有制造厂的合格证。
不同材质的管子，管件及阀门等要妥善保管和维护，不得混淆和损坏。
2 各种冲压管件的外观不应有裂纹、折叠、夹渣、重皮等缺陷。
2 夹套管支、吊架所用的弹簧，其外观构造、尺寸和材质应符合设计规定要求。
支、吊架弹簧应有制造厂的合格证。
四、内管和外管的制作2 管子的切口、坡口不宜用手工火焰切割，应用等离子切割或机械方法进行；并应保证管子端面垂直度。
2 有夹套管加工和夹套管敷设内外管的坡口型式和对口间隙应满足焊接工艺要求。
对于错边量：中心管偏差 0.15 倍壁厚且不大于 1mm ；外管偏差 0.15 倍壁厚且不大于 2mm 。
2 外管段制作时，应比相应的内管段短 50~100mm ，以方便内管的各项检测和试验。
外管的封焊由调整半管实测尺寸补偿。
2 夹套管制作应保证它的直线性和水平转角，立体转角的准确性。
利用平台和角规严格控制其几何尺寸。
2 对于交叉焊缝，先进行长直缝的焊接，然后再进行环焊缝的焊接。
2 夹套内外管的焊缝不允许在同一截面上，必须相互错开。
套管专项施工方案

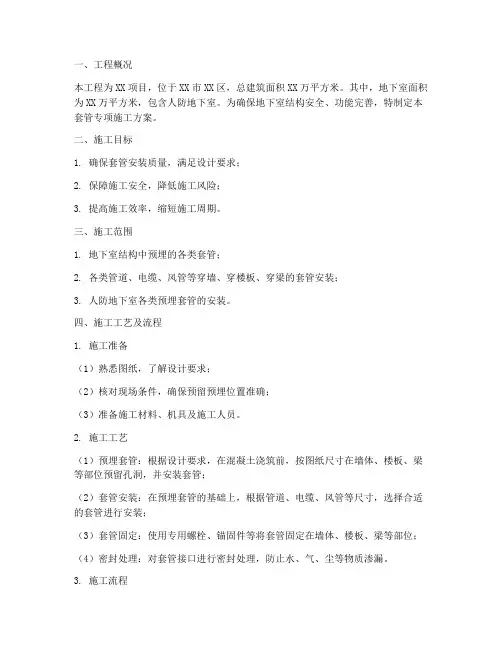

一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积XX万平方米。
其中，地下室面积为XX万平方米，包含人防地下室。
为确保地下室结构安全、功能完善，特制定本套管专项施工方案。
二、施工目标1. 确保套管安装质量，满足设计要求；2. 保障施工安全，降低施工风险；3. 提高施工效率，缩短施工周期。
三、施工范围1. 地下室结构中预埋的各类套管；2. 各类管道、电缆、风管等穿墙、穿楼板、穿梁的套管安装；3. 人防地下室各类预埋套管的安装。
四、施工工艺及流程1. 施工准备（1）熟悉图纸，了解设计要求；（2）核对现场条件，确保预留预埋位置准确；（3）准备施工材料、机具及施工人员。
2. 施工工艺（1）预埋套管：根据设计要求，在混凝土浇筑前，按图纸尺寸在墙体、楼板、梁等部位预留孔洞，并安装套管；（2）套管安装：在预埋套管的基础上，根据管道、电缆、风管等尺寸，选择合适的套管进行安装；（3）套管固定：使用专用螺栓、锚固件等将套管固定在墙体、楼板、梁等部位；（4）密封处理：对套管接口进行密封处理，防止水、气、尘等物质渗漏。
3. 施工流程（1）施工准备；（2）预埋套管；（3）套管安装；（4）套管固定；（5）密封处理；（6）验收。
五、质量控制措施1. 严格审查图纸，确保预留预埋位置准确；2. 选用符合国家标准的套管材料，确保质量；3. 加强施工过程中的质量控制，严格执行施工工艺；4. 定期进行质量检查，发现问题及时整改；5. 完成施工后，组织验收，确保工程质量。
六、安全文明施工措施1. 严格执行安全操作规程，确保施工安全；2. 施工现场设置安全警示标志，提醒施工人员注意安全；3. 加强施工现场管理，保持环境整洁；4. 做好施工垃圾处理，减少对环境的影响。
七、进度控制措施1. 制定合理的施工计划，确保施工进度；2. 加强施工过程中的协调，确保各工序顺利进行；3. 定期召开进度协调会，及时解决施工过程中出现的问题；4. 加强对施工进度的监控，确保工程按期完成。
夹套管施工方法及要求
夹套管施工方法及要求1、一般供货条件·内管与普通配管一样，但个别配件是特制的，如法兰等。
·外管供货状态一般原则是：直管供管道素材，弯头、三通、大小头供“两片瓦”。
2、施工方法·预制时应考虑夹套管安装的可能性，在弯头或三通组对前，应将外套管直段预先套上，在套上外套管之前，直管段应按设计规定设置支撑块（例如DN100管，直段长≥8m时应加一组支撑）。
·探伤问题：无论采用哪种预制方法，内管的探伤必须保证有办法进行，如果套上夹套后焊口就无法探伤，则必须在套装前完成探伤。
一般情况下，在外套的弯头、三通、大小头安装之前，内管的焊缝可以进行X射线探伤，方法是让套管滑向另一端，一般情况下可使焊缝露出夹套外有100mm以上（视管径而不同），这个空间足够贴片子用。
·试压内管试压应在夹套封闭安装前进行，无论怎样，内管的焊口在试压时应该有办法检查，因此，大多数情况下，内管的试压是分段的（非系统的）。
外夹套的试压可以在系统形成后进行。
·弯头、三通、大小头的安装径典的安装方法是在内管成型后，把两片扣起来组对好，进行焊接。
但是可以根据具体情况确定是否也可以先组对成型后，象直管段一样地预套在内管上。
一个典型的例子是45度弯头，当把它套在内管上后，拨向一端，另一端就会有足够的空间供探伤用。
·预制活口问题比起一般配管，夹套管更应仔细考虑好活口处的调整余量。
必要时，外管可有意短100mm左右，最后封闭时做两片瓦扣上。
·检查确认工作该工作要及时，夹套管封闭前应由相关部门（例如监理方）确认在隐蔽记录上签字，避免句纠葛。
有关焊接材料：注：316焊条也可选进口牌号ER316，但公司无此焊评。
夹套管施工方案范文
夹套管施工方案范文一、施工前准备1.组织技术人员进行现场勘测，确定夹套管的布置方案和施工工艺；2.准备施工所需的材料和设备，包括夹套管、支撑架、焊接设备等；3.制定施工计划和安全预案，确保施工过程中的安全。
二、材料和设备准备1.夹套管：根据设计要求选择合适的夹套管材料，常见的有无缝钢管、玻璃钢夹套管等；2.支撑架：根据夹套管的布置方案确定支撑架的类型和尺寸，常见的有钢制支撑架、树脂夹套管支撑架等；3.焊接设备：根据夹套管的材料选择合适的焊接设备，常见的有电焊机、气焊机等。
三、施工工艺1.布置夹套管：根据设计要求确定夹套管的布置位置，在墙体或地面上进行标线，并根据标线进行钻孔；2.安装支撑架：将支撑架按照布置方案进行安装，确保支撑架的稳固性；3.安装夹套管：将夹套管放入支撑架中，对夹套管和支撑架进行调整，使其保持平直；4.焊接夹套管：使用焊接设备对夹套管进行焊接，保证焊缝的牢固性和密封性；5.检查和测试：对夹套管进行检查和测试，确保夹套管的完整性和质量。
四、施工安全措施1.施工人员必须佩戴防护用具，如安全帽、手套、护目镜等；2.施工现场必须设置警示标志，确保施工人员的安全；3.施工人员必须接受培训，了解夹套管施工过程中的安全风险，并采取相应的防范措施；4.施工现场必须保持整洁，避免杂物堆积和摆放在通道上；5.施工现场必须配备灭火器材，以防止火灾发生。
五、施工质量控制1.施工前必须进行材料和设备的检验，确保其符合相关标准和要求；2.施工过程中必须严格按照设计要求进行施工操作，确保夹套管的布置位置、安装方式和焊接质量等符合要求；3.对施工过程进行定期检查，发现问题及时进行整改；4.施工完成后进行验收，确保夹套管的质量符合要求。
以上是夹套管施工方案的基本内容，施工方案应根据实际情况进行调整和完善。
在施工过程中，要注重安全和质量控制，确保施工工程的顺利进行和质量达到设计要求。
同时，要加强与业主和施工单位之间的沟通和协作，共同推进夹套管施工工作的顺利进行。
夹套管施工方案
熔体夹套管施工方案1、工程概况1.1 熔体夹套管系三厂7.5万吨长丝重要物料输送管线，熔体夹套管主要分布流程：聚酯Q06出口纺丝增压泵分配阀各条线。
箱体部分随机管为帝人制造公司提供半成品管，其余部分由帝人工程公司提供散件，现场预制安装，其工程量大约为1600米。
1.2 施工主要依据：1.2.1 施工规范和检验评定标准由于熔体夹套管材料管件属于外方供货，主要执行外方提供的有关标准、规范，并执行如下标准、规范：《夹套管施工及验收规范》 FJJ211－86《工业管道工程施工及验收规范》 GB50235－97《工业金属管道工程质量检验评定标准》GB50184－931.2.2 施工图纸和外方资料1.３计划工期根据材料到货情况，计划工期为2001年2月5日至2001年6月20日。
1.4 劳动力计划夹套管制作安装需要中高管工15人,压力容器焊工20人,从事起重工作10年以上的起重工5人。
按其重要性，质量控制目标为优良，施工涉及约工种主要是管工、电焊工、起重工。
２、安装工艺2.1..安装工艺框图D：施工员33.1 夹套管预制、组装步骤：3.1.1 内管选料，清理、确定几何尺寸，支撑块位置及相应配件，部分施焊。
3.1.2 外管选料，清除铁锈污杂物，确定几何尺寸和配件，局部施焊。
3.1.3 外管套入确定调整半管（哈夫管）部分，实测其几何尺寸。
3.1.4 内管焊口检测试验。
3.1.5 外管焊接、调整半管（哈夫管）封焊，检测。
3.1.6 预制件编号，待装。
3.2 内、外管制作。
3.2.1 为保证工艺参数的准确性，内外管的规格、材质必须符合设计要求及有关规范规定，领用材料必须有合格证及相关证明材料。
3.2.2 不锈钢内管和碳钢外管必须分开堆放整齐，严禁混放、乱放。
3.2.3 管子的切口、坡口不宜用手工火焰切割，应用砂轮机或其它机械方法进行加工，加工合格后清除内部切削、灰尘，封闭敞口。
3.2.4 内外管的坡口型式和对口间隙应满足焊接工艺要求如无设计要求时，对I、II级焊缝错边量不应超过管壁厚度的10％且不大于1mm。
夹套管施工规划方案

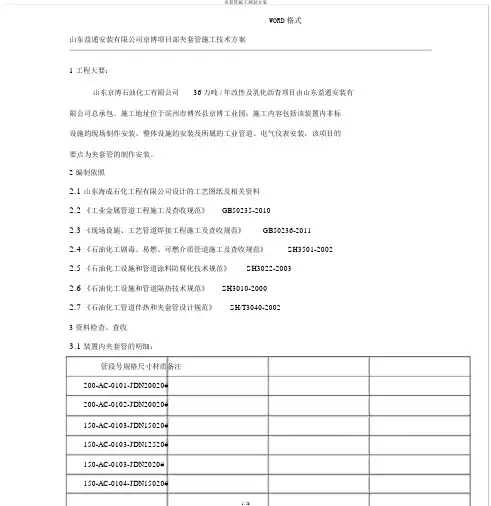

WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案1工程大要：山东京博石油化工有限公司36 万吨 / 年改性及乳化沥青项目由山东益通安装有限公司总承包。
施工地址位于滨州市博兴县京博工业园；施工内容包括该装置内非标设施的现场制作安装、整体设施的安装及所属的工业管道、电气仪表安装，该项目的要点为夹套管的制作安装。
2编制依照2.1 山东海成石化工程有限公司设计的工艺图纸及相关资料2.2 《工业金属管道工程施工及查收规范》GB50235-20102.3 《现场设施、工艺管道焊接工程施工及查收规范》GB50236-20112.4 《石油化工剧毒、易燃、可燃介质管道施工及查收规范》SH3501-20022.5 《石油化工设施和管道涂料防腐化技术规范》SH3022-20032.6 《石油化工设施和管道隔热技术规范》SH3010-20002.7 《石油化工管道伴热和夹套管设计规范》SH/T3040-20023资料检查、查收3.1 装置内夹套管的明细：管段号规格尺寸材质备注200-AC-0101-JDN20020#200-AC-0102-JDN20020#150-AC-0103-JDN15020#150-AC-0103-JDN12520#150-AC-0103-JDN2020#150-AC-0104-JDN15020#1 / 50150-AC-0104-JDN12520#100-AC-0105-JDN15020#100-AC-0105-JDN12520#100-AC-0105-JDN10020#100-AC-0105-JDN4020#100-AC-0105-JDN5020#100-AC-0105-JDN2020#第 1 页共 1 页Z专业资料整理2 / 50WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案100-AC-0106-JDN15020#100-AC-0107-JDN10020#100-AC-0107-JDN2020#100-AC-0107-JDN2520#100-AC-0107-JDN4020#100-AC-0107-JDN8020#100-AC-0107-JDN5020#100-AC-0108-JDN10020#100-AC-0109-JDN10020#100-AC-0111-JDN10020#100-AC-0112-JDN10020#100-AC-0113-JDN10020#150-AC-0114-JDN15020#150-AC-0201-JDN15020#150-AC-0201-JDN2020#100-AC-0202 （ 10）-JDN10020#100-AC-0202（ 2） -JDN10020#100-AC-0202（ 3） -JDN10020#100-AC-0202（ 4） -JDN10020#100-AC-0202（ 5） -JDN10020#100-AC-0202（ 6） -JDN10020#100-AC-0202（ 7） -JDN10020#3 / 50100-AC-0202（ 8） -JDN10020#100-AC-0202（ 9） -JDN10020#100-AC-0202-JDN5020#100-AC-0202-JDN4020#100-AC-0202-JDN10020#100-AC-0202-JDN15020#100-AC-0202-JDN2520#第 2 页共 2 页Z专业资料整理4 / 50WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案100-AC-0202-JDN2020#100-AC-0203-JDN10020#250-AC-0301-JDN25020#250-AC-0301-JDN20020#250-AC-0302-JDN25020#250-AC-0303-JDN25020#250-AC-0304-JDN25020#150-AC-0305-JDN15020#150-AC-0305-JDN12520#150-AC-0305-JDN2020#150-AC-0306-JDN15020#150-AC-0307-JDN15020#150-AC-0308-JDN15020#200-AC-0309-JDN20020#200-AC-0309-JDN4020#200-AC-0309-JDN5020#200-AC-0309-JDN1520#200-AC-0309-JDN2020#200-AC-0309-JDN2520#200-AC-0309-JDN3220#100-AC-0311-JDN10020#100-AC-0311-JDN2020#5 / 50100-AC-0312-JDN10020#100-AC-0313-JDN10020#100-AC-0314-JDN10020#100-AC-0315-JDN10020#100-AC-0316-JDN12520#100-AC-0316-JDN15020#100-AC-0316-JDN10020#第 3 页共 3 页Z专业资料整理6 / 50WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案100-AC-0316-JDN4020#100-AC-0316-JDN5020#100-AC-0316-JDN2020#100-AC-0316-JDN2520#100-AC-0317-JDN10020#100-AC-0317-JDN2020#100-AC-0319-JDN10020#100-AC-0320-JDN10020#150-AC-0401-JDN15020#150-AC-0402-JDN15020#250-AC-0403-JDN25020#150-AC-0404-JDN15020#250-AC-0405-JDN25020#150-AC-0406-JDN15020#250-AC-0407-JDN25020#150-AC-0408-JDN15020#250-AC-0409-JDN25020#250-AC-0411-JDN25020#250-AC-0412-JDN25020#100-AC-0413-JDN10020#100-AC-0414-JDN10020#100-AC-0415-JDN10020#7 / 50100-AC-0416-JDN10020#100-AC-0417-JDN10020#100-AC-0418-JDN10020#100-AC-0501-JDN10020#100-AC-0501-JDN2020#100-AC-0502-JDN10020#100-AC-0503-JDN10020#第 4 页共 4 页Z专业资料整理8 / 50WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案100-AC-0504-JDN10020#50-CCY-0202-JDN5020#50-CCY-0202-JDN10020#50-CCY-0202-JDN2520#50-CCY-0203-JDN4020#50-CCY-0203-JDN5020#50-CCY-0203-JDN2520#50-CCY-0203-JDN8020#80-EA0501-JDN10020#80-EA0502-JDN10020#80-EA0503-JDN10020#80-EA0504-JDN10020#80-EA0505-JDN10020#80-EA0506-JDN10020#100-EA-0507-JDN15020#100-EA-0507-JDN10020#100-EA-0507-JDN4020#100-EA-0507-JDN5020#80-EA-0508-JDN15020#80-EA-0508-JDN4020#80-EA-0508-JDN5020#80-EA-0508-JDN2020#9 / 50150-EA-0510(1)-JDN15020#150-EA-0510(2)-JDN15020#150-EA-0510(3)-JDN15020#150-EA-0510(4)-JDN15020#150-EA-0510(5)-JDN15020#150-EA-0510-JDN15020#150-EA-0510-JDN2020#第 5 页共 5 页Z专业资料整理10 / 50WORD格式山东益通安装有限公司京博项目部夹套管施工技术方案80-EA-0511-JDN8020#80-EA-0511-JDN15020#80-EA-0511-JDN2520#2.8 夹套管所用的管子、管道附件及阀门，应拥有制造厂的合格证。
夹套管规范
夹套管规范篇一：夹套管方案博易短纤维夹套管施工方案1．编制目的博易短纤维工程夹套管是本装置中工艺要求最高、施工工序多、难度最大、质量要求严的管线，编制本方案指导施工。
2．编制依据2.1 工业金属管道工程施工及验收规范 GB50235-972.2 夹套管施工及验收规范 FJJ211-86当FJJ211-86不能满足时，执行GB50235-97中的有关要求。
3．工程概况夹套管用于聚酯熔体介质管线，主要集中在四楼中。
夹套管由NEUMAG公司提供图纸和材料，包括管道焊接材料。
工程量不详，管道材质不详。
4．施工准备4.1 管材、管件、阀门、紧固件、特殊垫片等材料检验按GB50235-97执行；4.2 材料供货形式：管件、普通法兰、阀门、垫片、紧固件、特殊垫片、仪表件、非标法兰(异径平焊法兰)、外管弯头、定位板、隔板、分流板等材料的供货形式不详。
4.3 为防止材料用错，材料使用前按照管道标识规定做好材质色标。
4.4 材料应分类摆放整齐，标识清楚，不锈钢材料禁止与碳钢材料接触；4.5 施工人员施工前必须熟悉图纸、规范、典型安装图等技术资料；4.6 管线施工以单线图为准，平面布置图作为安装定位参考；4.7 有坡度要求的管线，管段图中一般只标注坡向不标注坡度，只在管段的起始点、终点及有重要管件或支管处标注该处的实际标高；4.8 碳钢管线出库后，应立即进行除锈（内外表面除锈达st3级）、涂刷底漆、色标和管内清理、封闭的工作；5．夹套管的预制5.1 由于夹套管的特殊性和现场场地的限制，为保证夹套管的安装质量，避免返工，夹套管要边测量边预制。
5.2 夹套管的施工应按照先大管后小管、先主管后支管、先内管后外管的次序进行；先从动设备一端安起。
5.3 夹套管制作、组装步骤见附图。
5.4 夹套管预制前应对施工图纸各部位尺寸、技术要求、选用材料和配件认真校核，同时与现场实际情况进行核对，认真阅读单线图上的技术要求和说明，一旦发现与图纸不符，应立即通知技术员，采取相应措施，不得擅自处理；5.5 内管上测温测压接口和联络管的开口，多为非圆形开口，必须先用小于开口直径的钻头钻孔，再经过修磨达到要求。
夹套管道工程施工方案
夹套管道工程施工方案一、前言夹套管道是一种应用广泛的管道形式，可用于输送蒸汽、热水、冷水等介质。
夹套管道的施工需要严格按照相关规范和要求进行，以确保管道系统的安全可靠运行。
本文将围绕夹套管道工程的施工方案展开详细介绍。
二、工程概况夹套管道工程是指在主管道的外侧套设一层绝热保温管道，既可以增加管道的保温性能，又可以使管道更加结实耐用。
本次施工的夹套管道工程为XX公司新厂房的供热管道工程，主要用于输送蒸汽介质。
三、施工前期准备1. 施工前，需对工程区域进行勘察，了解现场情况，包括地形、土质、地下设施等情况。
同时对施工现场进行平整、清理，确保施工安全。
2. 制定施工计划，明确工程进度和工作任务，合理安排物料和人力资源，并与相关部门进行沟通和协调。
3. 确定施工所需材料和设备，包括夹套管道、绝热材料、焊接设备等，保证材料具备质量合格证明和相关资质。
四、施工工艺1. 开挖基础：根据管道的地理位置和长度，使用机械开挖设备对管道沟槽进行开挖，保证沟槽的深度和宽度满足设计要求。
2. 安装主管道：在沟槽中，依据设计要求对主管道进行敷设，并进行固定和对接。
3. 安装夹套管道：先测量主管道的外径，然后根据测量值选取合适大小的夹套管道，并在主管道上套设夹套管道。
4. 绝热保温：将绝热材料填充到夹套管道与主管道之间的空隙中，保证管道的保温性能。
5. 焊接并测试：对夹套管道与主管道进行焊接，确保焊接工作质量符合相关要求，然后进行压力测试，验证管道系统的密封性和安全性。
五、安全保障及质量控制1. 安全保障：严格遵守安全操作规范，使用合格的施工材料和设备，加强现场安全隐患排查和处理，确保施工过程中的安全生产。
2. 质量控制：确保施工过程中的质量控制，对材料进行抽检，加强现场监督和检查，遵守相关标准和规范，确保工程质量符合要求。
六、环境保护1. 施工过程中，加强对环境的保护，采取措施减少扬尘、噪音和污染物的排放，减少对周边环境的影响。
夹套管施工
夹套管施工夹套管施工一、夹套管的概念夹套管是一种伴热管，通过在工艺管道的外面安装一套管来实现伴热，类似于套管式换热器。
在理论上，只要伴热介质温度与内管介质的温度相同或略高一些，就能维持内管介质的温度。
因此，夹套管的伴热效率是比较高的。
二、夹套管的分类及适用范围1.分类：管帽式夹套管（内管焊缝外露型）法兰式夹套管（内管焊缝隐蔽型）2.适用范围：夹套管适用于输送高凝固点、高熔点介质的管道。
例如，丙烯腈装置加药系统中的硫酸就采用夹套管伴热，内管材质为哈氏合金。
①输送介质的凝固点在50~100℃的管道，或经常处于重力自流或停滞状态的易燃介质的管道，宜选用管帽式夹套管伴热。
②输送介质的凝固点高于100℃的管道，宜选用法兰式夹套管伴热，管道上的法兰、阀门要带夹套型。
③工艺管道要求在输送过程中有一定温升时，可选用夹套伴热。
例如，加热炉前的燃料主体，为了防止非凝滞液影响燃烧，可用夹套伴热。
④输送有毒介质的管道当采用夹套管伴热时，要采用管帽式。
三、夹套管的组成夹套管由内管、夹套管（包括调整半管）、管帽（或夹套法兰）、联络管（跨越管）和定位板（支撑块）组成。
夹套管按设计压力（P）MPa不同分为三种：Ⅰ高压管道10MPa＜P≤25 MPaⅡ中压管道1.6MPa＜P≤10 MPaⅢ低压管道≤P＜1.6 MPa四、夹套管施工流程1.编制技术方案2.技术交底3.阀门及管支架材料检验4.内外管清理、外观检查5.夹内管段几何尺寸定位板相关配套寸、下料预制位置件位置6.内管部分施焊、焊接定位板7.确定外管段尺寸、下料预制及外管及整体管件套入8.确定调整半管位置及内管全部几何尺寸，下料预制焊口施焊9.内管焊缝无损检测10.内管强度及严密性试验11.内管吹扫及封闭12.外管焊接套管内腔清理13.调整半管封焊14.联络管安装外管焊缝无损检测15.外管强度及严密性试验16.环隙吹扫及封闭17.预制件编号、标识及加固18.预制件及管支、吊架安装19.检查确认五、夹套管安装工艺要求1.材料检验夹套管所用材料必须有出厂合格证，对每批材料进行外观检查及抽检化学成份。
夹套管施工方案
1工程概况：山东京博石油化工有限公司36万吨/年改性及乳化沥青项目由山东益通安装有限公司总承包。
施工地点位于滨州市博兴县京博工业园；施工内容包含该装置内非标设备的现场制作安装、整体设备的安装及所属的工业管道、电气仪表安装，该项目的重点为夹套管的制作安装。
