单芯电力电缆接地处理
66kV及以上三相单芯电缆基本的接地方式
66kV及以上三相单芯电缆基本的接地方式简介本文档旨在介绍66kV及以上三相单芯电缆的基本接地方式。
根据电缆的特点和要求，为确保安全和稳定的电力运行，接地是非常重要的环节。
直接接地方式直接接地是最常用的一种接地方式。
具体步骤如下：1. 准备接地电极：将电极埋入地下，通常采用铜或镀锌钢制成。
2. 连接电缆与接地电极：将电缆的金属护套或铠装与接地电极连接。
3. 确保连接可靠：使用合适的接地夹、焊接或螺旋连接等方式，确保电缆与接地电极之间的连接牢固可靠。
绝缘中性点接地方式绝缘中性点接地方式是为了减小故障电流和三相电流不平衡的影响，提高电力系统的可靠性。
具体步骤如下：1. 找到电缆的中性点：对于三相单芯电缆，将三个相导体分别连接到电缆的中性点。
2. 接地中性点：将电缆中性点与地面接地电极连接。
3. 安装故障指示器：在接地线路上安装故障指示器，以监测电缆的故障情况。
电压位移接地方式电压位移接地方式是为了减小故障电流和限制故障电压的影响，提高电力系统的可靠性。
具体步骤如下：1. 根据电缆长度和接线容量，确定适当的电容量。
2. 安装电：将电连接到电缆线路上，使其与地面接地电极相连。
3. 调整电参数：根据实际情况，调整电参数，以达到故障电流和电压限制的要求。
总结根据电缆的特点和要求，选择合适的接地方式非常重要。
直接接地方式简单可靠，而绝缘中性点接地方式和电压位移接地方式可以提高电力系统的可靠性。
在实际应用中，还应考虑具体的场景和要求，选择最合适的接地方式。
水泥厂中压单芯电力电缆金属屏蔽层接地方式的选择
大 、 泥厂 的总接地 电阻不断 降低 。 水 造成 电缆金 属屏 蔽
层 中 的 环 流 越 来 越 大 ． 重 影 响 到 电 缆 的载 流 量 。笔 者 严
图１ 单 芯 电缆 结构 图
通 过实例来计算探讨对单 芯电缆的接 地方式 的选择 。 ３１ 正 常工 作时 的金属 屏 蔽层感 应 电压 ． 根据《 电力工程设 计手册 》 单芯 电缆正 常工作时 ， ， 金属屏蔽层 的感应 电压按不 同的排列方式计 算见表 １ 。
自动化 ＡＵＴ ＯＭＡＴ ＯＮ Ｉ
水 泥厂 中压 单芯 电力 电缆 金属屏 蔽层 接地方式 的选择
谈 超
（ 肥水 泥研 究设 计 院 ，安徽 合 肥 ２ ０ ５ ） 合 ３ ０ １
在 水 泥 厂 ６ Ｖ 或 １ｋ 的 配 电系 统 中 ． 往 要 用 电 ｋ ０Ｖ 往 缆 输 送 数 万 千 瓦 的 电能 ． 大 供 电距 离 近 ｌＯ０ 三 芯 最 ０ｍ 电缆 的 截 面 过 大 ， 输 及 敷 设 均 比较 困 难 ． 同截 面 的 运 且 流 量 降低 特别 是 在 接 地 线 与金 属 屏 蔽 层 连 接 不 良时 ． 形 成 局 部 过 热 损 坏 电缆 绝 缘 。两 端 接 地 的优 点 是 ， 应 感 电 压 较低 ． 屏 蔽 层 绝缘 击 穿 的 可 能 性 较 小 外
除 上 述 情 况 之 外 不 得 大 于 ３ ０ 尽 量 采 用 金 属 屏 蔽 层 ０Ｖ
首 端 接 地 末 端 不 接 地 的方 式 ， 以避 免 在 金 属 屏 蔽 层 中 出 现 环 流 金 属 屏 蔽 层感 应 电 压 超 过 规 范 值 则 必 须采 用 若
金属屏蔽层两端 接地的方式 ． 以降低 感应 电压
当金属屏蔽层两端接地时形成 通路 ． 则金属屏蔽 层 中有 环流通过 ， 造成较 大的屏蔽层损耗 ， 电缆发热 ， 使 载
单芯电缆接地电流偏大的处理
单芯电缆接地电流偏大的处理发布时间：2022-04-24T06:25:26.206Z 来源：《福光技术》2022年6期作者：徐卫国[导读] 邯钢新区10V单芯电力电缆在设计时因未考虑合理的接地方式，也有些单芯电缆线路虽说加装了接地装置，但因电缆线路运行时间较长，接地箱出现了严重锈蚀，电缆接地装置已不能有效地抵消感应电流的作用，致使一些单芯电缆外护套中的感应电流过大，变电站的消弧线圈不能及时灭弧，曾接连发生过几起因电缆接地而导致的电缆短路事故，我们通过对高压单芯电缆接地方式优化改造，按电缆线路的长短，遵循经济合理的原则，分别采用金属护套交叉互联接、两端保护接地、中间直接接地或者一端保护接地等等措施，使电缆的屏蔽层合理可靠接地，并且在护套的一定位置采用了特殊的连接与接地的方式、装设护层的绝缘保护器等等。
河北钢铁邯钢公司邯宝能源中心河北邯郸 056015摘要：邯钢新区10V单芯电力电缆在设计时因未考虑合理的接地方式，也有些单芯电缆线路虽说加装了接地装置，但因电缆线路运行时间较长，接地箱出现了严重锈蚀，电缆接地装置已不能有效地抵消感应电流的作用，致使一些单芯电缆外护套中的感应电流过大，变电站的消弧线圈不能及时灭弧，曾接连发生过几起因电缆接地而导致的电缆短路事故，我们通过对高压单芯电缆接地方式优化改造，按电缆线路的长短，遵循经济合理的原则，分别采用金属护套交叉互联接、两端保护接地、中间直接接地或者一端保护接地等等措施，使电缆的屏蔽层合理可靠接地，并且在护套的一定位置采用了特殊的连接与接地的方式、装设护层的绝缘保护器等等。
关键词：单芯电缆；接地方式；感应电压；交叉互联接地引言邯钢新区有10V单芯的电力电缆当初投运之时，因为未能考虑到合理的接地方式，有着十几路线路比较长、负荷比较大的单芯电缆外护套的感应电压过高，经过实测则发现最高可以达到154V，感应的电流最高可以达到12A，已经严重超出了电力系统的运行以及设计规定按照《电力工程电缆设计规程》的要求，曾经多次发生了运行电缆单相接地之时因为系统接地电容电流过大，消弧线圈不能及时进行灭弧而导致的短路事故，严重影响整个电力系统的安全运行；也有些单芯电缆线路虽说加装了接地装置，但因电缆线路运行时间较长，接地箱出现了严重锈蚀，同轴电缆接头、连接排锈蚀、绝缘降低等情况。
中低压单芯电缆接地方式的合理选择
中低压单芯电缆接地方式的合理选择新区部分单芯高压电力电缆在设计时因未考虑合理的接地方式，曾接连发生电缆接地短路事故，通过对高压单芯电缆接地方式优化改造，采用金属护套交叉互联或中间直接接地、两端保护接地等措施，使电缆屏蔽层可靠合理接地，且安装时按照经济合理的原则在护套的一定位置采用特殊的连接和接地方式、装设护层绝缘保护器等，较好地解决了金属护套感应电压高、环流大等问题，大大降低了线损，提高了电缆安全运行的可靠、经济性。
标签：单芯电缆；接地方式；感应电压；线损一、项目概况按照《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50-100V（未采取不能任意接触金属护套的安全措施时不大于50V；如采取了有效措施时，不得大于100V），并应对地绝缘。
但在2011年5月份以前，我公司应用的十几路高压单芯电力电缆均未考虑合理的接地方式，线路较长、负荷较大的单芯电缆线路外护套的感应电压实测发现最多高达154V，感应电流最高到12A，已严重超出电力系统运行及设计规定，多次了发生运行电缆因单相接地而导致的短路事故，严重影响整个电力系统的安全运行，为避免类似事故再次发生，决定对长距离单芯电缆的接地方式进行统一的优化改造。
二、单芯电缆金属护套的连接与接地的方式1、护套两端接地大家都知道，单芯电缆金属护套上的感应电压与电缆的长度和负荷电流成正比。
当电缆线路较短，负荷较小时，护套上的感应电压较小，护套两端接地形成通路后，护套中的环流也比较小.损耗较低，对电缆的正常载流量影响不是很大，这样的电缆线路可以采用护套两端直接接地，不需要装设接地保护箱，可以减少维护工作。
2、护套一端接地当电缆线路长度大约在500m—700m及以下时，电缆护套可以采用一端直接接地（通常在终端头位置接地），另一端经护层保护箱接地，护套的其他部位对地绝缘，这样接地后因护套内金属屏蔽层没有构成回路，基本上可以消除护套上的环形电流，提高电缆的载流量。
35 kV单芯电缆护层接地方式的选择
・
电气 安全 ・
３ ５ ｋ Ｖ 单 芯 电缆 护 层 接 地 方 式 的 选 择
肖 翔 宇
（ 中国成达 工程 有限公 司 ，四川 成都
６ １ ０ ０ ４ １ ）
摘 要 ： 重点分析 了３ ５ ｋ Ｖ单芯电缆护层接地方式的选择原则 。 介绍 了护 层上感
应 电 势 的计 算 ， 阐述 了金 属 护 层 接 地 使 用 的 护 层 电 压 限制 器 原 理 和 参 数 选 择 。 提 出在 工 程设 计 中 要 正 确 、 合理 地 选 择 ３ ５ ｋ Ｖ 单 芯 电缆 护 层 接 地 方 式 和 护 层 电 压 限 制器 ， 以减 少 电缆 故 障率 。 确 保 电缆 线 路 能 长 期 、 稳定运行。
中， 采月 ｊ 芯 的情 况较 多 。
式 如 图 ２所示 。
层将 产 生 感 应 电势 。在 线 路 发生 短路 或 过 电压 情况下感应电势很大， 危 及 设 备和 人 员 的 安 全 ， 严 重时 可 能 击 穿 电缆 主 绝 缘 层 。采 用 这 种 护 层 接 地方 式时 ， 需要 计算不 接 地端 可能 产 生 的最 大 感 应 电势 ， 确 保 电缆 不受过 高感 应 电势而 损坏 。 （ ２ ）护 层 中央部 位 单 点 直接 接 地方 式 ， 与护 层 单端直 接 接地 相 同 ， 在 线 路 未 接地 端 也将 产生

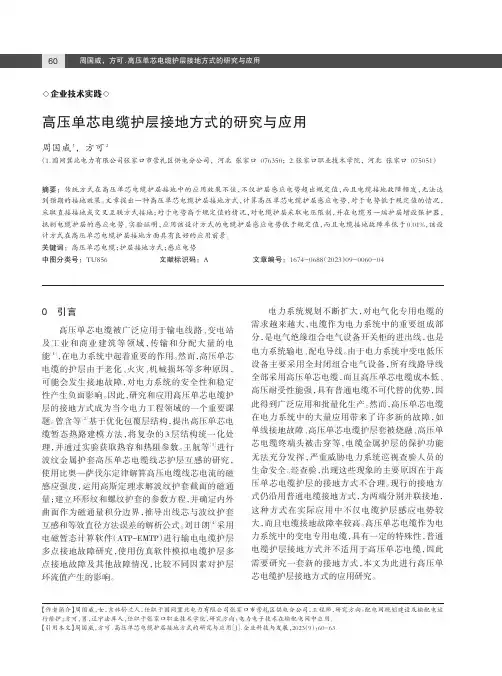

高压单芯电缆护层接地方式的研究与应用
0引言高压单芯电缆被广泛应用于输电线路、变电站及工业和商业建筑等领域，传输和分配大量的电能［1］，在电力系统中起着重要的作用。
然而，高压单芯电缆的护层由于老化、火灾、机械损坏等多种原因，可能会发生接地故障，对电力系统的安全性和稳定性产生负面影响。
因此，研究和应用高压单芯电缆护层的接地方式成为当今电力工程领域的一个重要课题。
曾含等［2］基于优化包覆层结构，提出高压单芯电缆暂态热路建模方法，将复杂的3层结构统一化处理，并通过实验获取热容和热阻参数。
王航等［3］进行波纹金属护套高压单芯电缆线芯护层互感的研究，使用比奥—萨伐尔定律解算高压电缆线芯电流的磁感应强度，运用高斯定理求解波纹护套截面的磁通量；建立环形纹和螺纹护套的参数方程，并确定内外曲面作为磁通量积分边界，推导出线芯与波纹护套互感和等效直径方法误差的解析公式。
刘日朗［4］采用电磁暂态计算软件（ATP-EMTP ）进行输电电缆护层多点接地故障研究，使用仿真软件模拟电缆护层多点接地故障及其他故障情况，比较不同因素对护层环流值产生的影响。
电力系统规划不断扩大，对电气化专用电缆的需求越来越大，电缆作为电力系统中的重要组成部分，是电气绝缘组合电气设备开关柜的进出线，也是电力系统输电、配电导线。
由于电力系统中变电低压设备主要采用全封闭组合电气设备，所有线路导线全部采用高压单芯电缆，而且高压单芯电缆成本低、高压耐受性能强，具有普通电缆不可代替的优势，因此得到广泛应用和批量化生产。
然而，高压单芯电缆在电力系统中的大量应用带来了许多新的故障，如单线接地故障、高压单芯电缆护层套被烧融、高压单芯电缆终端头被击穿等，电缆金属护层的保护功能无法充分发挥，严重威胁电力系统巡视查验人员的生命安全。
经查验，出现这些现象的主要原因在于高压单芯电缆护层的接地方式不合理。
现行的接地方式仍沿用普通电缆接地方式，为两端分别并联接地，这种方式在实际应用中不仅电缆护层感应电势较大，而且电缆接地故障率较高。
单芯电缆金属屏蔽层接地方法
单芯电缆金属屏蔽层接地方法摘要:单芯电力电缆在运行中金属和铠装层两端接地,会在金属屏蔽和铠装层中形成环流,引起电缆发热,影响电缆载流量;但如果一端接地,则另一端就会出现感应电压,危及人身和设备安全。
针对这两种情况,介绍了实际运行中采取的方法和措施。
关键词:单芯电缆金属屏蔽层接地随着我国电网改造的深入,大量的架空线被电力电缆取代。
电力电缆跟架空线不同,它被埋在地下,运行维护较困难,正确使用电缆,是降低工程投资,保证安全可靠供电的重要条件。
在城市配电网络中,应用最广的是交联聚乙烯铠装三芯电缆与单芯电缆。
通常三芯电缆都采用两端直接接地方式,这是因为这些电缆大多数是在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
而单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组,当单芯电力电缆的导体中通过交流电流时,其周围产生的磁场会与金属护套交链,在金属护套上会产生感应电动势。
其感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。
当电缆长度与工作电流较大的情况下,感应电压可能达到很大的数值。
电缆以紧贴三角形布置时,感应电压最小。
当电缆相间距离增加,相对位置改变时,感应电压都会相应地改变。
另外,多回电缆同路径敷设,也会对感应电压产生影响。
出于经济安全考虑,在一些电缆不长,导体中电流不大的场合,环流很小,对电缆载流量影响也不大,是可以将金属护套的两端直接接地的。
如果仅将电缆的金属护套一端直接接地,在正常运行时,电缆的金属护套另一端感应电压应不超过50V(或有安全措施时不超过100V),否则应划分适当的单元设置绝缘接头。
但当电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
35kV及以上三相单芯电缆基本的接地方式
35kV 及以上及以上三相三相三相单芯电缆基本的接地方式单芯电缆基本的接地方式单芯电缆基本的接地方式高压电缆线路安装运行时，按照GB50217-1994《电力工程电缆设计规程》4.1.9项要求：单芯电缆线路的金属护套只有一点接地时，未采取不能任意接触金属护套的安全措施时不得大于50V，采取有效措施时，不得大于100V，并对地绝缘。
近年来随着单芯电缆的使用量的增多，其敷设、接地方式不规范、电缆外护套受外力损伤、电缆护层保护器被击穿等导致电缆系统发生故障时有发生，其事前都表现出接地环流异常，故对单芯电缆金属屏蔽层接地环流进行监控，是预防或减少事故发生的有效办法。
以下为三相单芯电缆常用四种接地方式：1、金属金属屏蔽屏蔽屏蔽两端直接接地两端直接接地两端直接接地这种接地方式可减少工作量，但是在金属护套上存在环流，适用的条件比较苛刻，要求电缆线路很短、传输功率很小、传输容量有很大的裕度等，因此一般不宜采用这种方式。
2、金属金属屏蔽一端直接接地屏蔽一端直接接地屏蔽一端直接接地，，另一端通过护层保护接地另一端通过护层保护接地：：当单相电缆线路长度X≤L 时采用（基本上为一盘电缆长度，L 长500米内）。
3、金属金属屏蔽中点接地屏蔽中点接地屏蔽中点接地当单相单相电缆电缆电缆线路长度线路长度X 在L ＜X ≤2L 时采用时采用（（基本上为两盘基本上为两盘等长等长等长电缆电缆电缆，，L 长1000米内米内）。
）。
方式A ：中间接地点安装一个直通接头中间接地点安装一个直通接头。
方式B ：中间接地点安装一个绝缘接头中间接地点安装一个绝缘接头。
A、B 两种接地方式的区别：通过直通接头接地，可减少一台“直接接地箱”，但电缆外护套出现故障时，不便确定故障点在接头的左边而是右边，电缆维护不方便；通过绝缘接头接地，多一台“直接接地箱”，成本略有增加，但能很快确定故障点在接头的左边而是右边，方便维护。
当电缆线路长度X 略大于2L 时，在分段中再装设回流线。
国标单芯电缆屏蔽层接地标准
国标单芯电缆屏蔽层接地标准国标单芯电缆屏蔽层接地标准在现代的通讯和电力领域中，电缆作为一种重要的传输媒介，承载着各种信号和能量的传输。
为了确保电缆传输稳定、安全、可靠，国家对电缆的相关标准进行了规范和要求。
其中，国标单芯电缆屏蔽层接地标准作为保证电缆传输质量的重要环节，对于电缆行业来说具有非常重要的意义。
1. 单芯电缆屏蔽层接地的背景和意义单芯电缆是指只有一个导体的电缆，通常用于单一能源传输或信号传输。
在电磁干扰日益增多的现代通讯环境中，为了提高电缆的抗干扰能力，减少信号失真以及保障传输安全，电缆的屏蔽层接地显得尤为重要。
2. 国标单芯电缆屏蔽层接地的具体要求根据我国国家标准对单芯电缆屏蔽层接地的规定，具体要求主要包括屏蔽层的材料、接地方式、接地电阻等内容。
在电缆的设计和安装过程中，必须按照国家标准的要求进行操作，才能确保电缆的性能和质量。
3. 单芯电缆屏蔽层接地标准在实际工程中的应用在实际的工程应用中，单芯电缆屏蔽层接地标准起到了至关重要的作用。
它不仅能够有效地减少外界信号对电缆的干扰，还能够提高电缆的使用寿命和可靠性。
在特定的环境和条件下，合理实施单芯电缆屏蔽层接地标准，可以最大程度地保障电缆传输的顺利进行。
4. 个人观点和总结作为我国电缆行业中的重要标准之一，国标单芯电缆屏蔽层接地标准对于提高电缆的抗干扰能力，保障信号传输质量具有非常重要的意义。
在今后的工程建设和电缆设计中，我们需要更加严格地按照国家标准的要求来进行操作，以确保电缆的安全可靠运行。
我也希望未来能够有更多的科研人员投入到电缆标准化方面的研究中，为我国电缆行业的发展贡献自己的力量。
在本篇文章中，我们从单芯电缆屏蔽层接地的背景和意义、具体要求、实际工程应用以及个人观点和总结等方面进行了深入探讨。
相信通过对国标单芯电缆屏蔽层接地标准的了解，读者能够对电缆行业中的相关标准有更加全面、深刻的认识。
我们也希望这篇文章能够对读者在相关领域的学习和工作有所帮助。
单芯电缆接地方案和容许段长确定方法
单芯电缆接地方案和容许段长确定方法合肥 大海单芯电力电缆，每相导体一个金属套，导体电流会在金属套中感应出纵向电势，纵向电势带来了诸多安全隐患，使金属套接地设计变得复杂。
本文重点介绍各种接地方案和容许段长的确定方法。
1 单芯电缆金属套、外护层的作用。
由图1可知，单芯电力电缆导体之外是主绝缘，主绝缘之外是金属护套，金属套之外是外护套。
金属套作用为：1、保护主绝缘不受物理、化学、潮湿侵害；2、改善电缆主绝缘径向、轴向电场分布；3、为导体接地短路电流提供主回路。
外护套作用为：1、保护金属套不受物理、化学、潮湿侵害，有一定的防火性能；2、为金属套的对地主绝缘；图1 单芯电缆结构简图2 GB 50217-2018 关于单芯电缆金属套接地方案规定要点电缆设计标准GB 50217-2018，在第4.1.11和4.1.12条中，对单芯电力电缆金属套接地方案作了明确规定，其要点为：线路不长，经计算，非接地端“负荷电流感应电势”不大于50V（无防护）或300V（有防护）时，应采取（图4.1.12-1）所示的单端或中点接地方案1。
线路较长，单点接地时，非接地端“负荷电流感应电势”大于50V或300V 的水下电缆、35KV及以下电缆、输送容量小的66KV及以上电缆，可采用（图4.1.2-2）所示的两端接地方案2。
长度超过方案1中300V对应的容许段长，种类又不属于方案2范围的单芯电缆线路，宜采用（图4.1.2-3）所示的交叉互联接地方案3。
三组方案接线图如下：******************************************************************** ******************************************************************** ********************************************************************面对一个具体工程，如何选用上述方案呢？以下展开介绍：3 电缆导体中的负荷电流、短路电流都会在金属套中感生纵向电势电缆接地方案，主要与金属套中纵向电势有关，只有弄清纵向电势的危害，才能对症下药，拿出有效的解决方案。
解决35kV单芯电缆屏蔽层接地问题
电缆在铺设时表皮多处损伤 ， 加上电缆距离过长 、 电
缆钢 铠 和铜屏 蔽 层 一起 压 接 、 用 一端 接 地 另 一 端 保
护接地 方式 ， 导致 电缆 桥架 １次起 火 ， ２次 屏 蔽 层 对 地放电 ， 直埋 部分 在运 行 中多 次击穿 ， 致 使线 路无 法
工” ） 分公司聚氯 乙烯二分 厂 ３ ５ ｋ Ｖ变 电所进 线电 缆 型号 ： ｚ Ｒ ｃ —Ｙ Ｊ Ｖ ６ ２ ２ ６ ／ ３ ５ Ｋ Ｖ １× ６ ３ ０ ｍ ｍ 、 长 度 １ ５ ０ ０ ｍ， 铺设方式采用单芯直埋 （ 电缆 ９ ５ ％在地下
直埋 ， ５ ％ 在 电缆 桥 上 ） ， 于２ ０ １ ３年 ６月完 工 。 由于
张小 军 ， 白文彦 ， 张征 国 ， 乔 志 刚 （ 陕 西北元 化 工有 限公 司 ， 陕西 神 木 ７ １ ９ ３ １ ９ ）
［ 关键 词］单芯 电缆 ； 高压 电缆 ； 屏蔽层 ； 接地 ［ 摘 要】分析 了高压 电力 电缆 的铜屏蔽 和钢铠两端接地和一端接地 的区别 和危害 。接地 不当会使 两端接地
第５ ３ 卷
第７ 期
氯 碱 工 业
Ｃｈ ｌ ｏ ｒ— — Ａｌ ｋａ ｌ ｉ Ｉ ｎ ｄｕ ｓ ｔ ｒ ｙ
Ｖｏ １ ． ５ ３，Ｎｏ． ７
２ ０ １ ７年 ７月
Ｊ ｕ １ ．， ２ ０ １ ７
【 供电与整流 】
解决３ ５ ｋ Ｖ 单 芯 电缆 屏 蔽层 接 地 问题
由此可见 ， ３ ５ ｋ Ｖ单芯 电缆屏蔽可靠合 理的接
地， 应 引起 电力行 业 的高度 重 视 。
Байду номын сангаас
１ ３ ５ ｋ Ｖ 单 芯 电缆 屏 蔽 层 接 地 不 当 …
关于单芯电力电缆接地方式
关于单芯电力电缆接地方式关于单芯电力电缆接地方式35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铅包或金属屏蔽层外基本上没有磁链。
这样，在铅包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铅包或金属屏蔽层。
但是当电压超过35kV时，绝大多数采用单芯电缆供电，单芯电缆的导体线芯与金属屏蔽层的关系，可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铅包（或铝包）或金属屏蔽层，使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，当线路发生短路故障、遭受操作过电压或雷电电压冲击时，电缆的金属屏蔽层上会形成很高的感应电压，甚至可能击穿护套绝缘。
此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，严重情况会导致电缆的护套着火，因此单芯电缆不应两端接地。
个别情况（如短电缆小于100M或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。
然而，当铝包或金属屏蔽层有一端不接地后，接着带来了下列问题：（1）当雷电流或过电压波沿线芯流动时，电缆铝包或金属屏蔽层不接地端就会出现很高的感应性冲击电压；（2）在系统发生短路时，短路电流流经线芯时，电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压，在电缆外护层绝缘不能承受这种过电压的作用而损坏时，将导致出现电缆的金属护层多点接地，并在电缆的长度方向上形成多处环流。
因此，在采用一端互联接地时，必须采取措施限制护层上的过电压，安装时应根据线路的不同情况，按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式，并同时装设护层保护器，以防止电缆护层绝缘被击穿。
浅谈单芯电力电缆护层接地及护套损伤危害性
浅谈单芯电力电缆护层接地及护套损伤危害性摘要：单芯电缆护层一端直接接地，另一端通过护层保护接地是可采用的接地方式，而护套两端接地方式不常用，仅适用于极短电缆和小负载电缆线路。
通过护层保护器接地的电缆头接地引线须全绝缘包缠处理。
精细勘察设计优选电缆敷设路径，避免交叉施工、争取合理工期、创造有利电缆敷设环境，把握和优化电缆敷设时机、方法，强化电缆敷设之后的成品保护。
鉴于此，本文主要分析单芯电力电缆护层接地及护套损伤危害性。
关键词：单芯电力电缆；护层接地；护套损伤1、电缆护层接地方式单芯电力电缆正常运行时，金属护层出现感应电势，金属护层均会做接地处理，采用一端接地或两端接地等形式。
(1)护层一端单点直接接地时，未接地端护层将产生感应电势。
在线路发生短路或过电压情况下感应电势很大，危及设备和人员的安全，严重时可能击穿电缆主绝缘层。
采用这种护层接地方式时，需要计算不接地端可能产生的最大感应电势，确保电缆不受过高感应电势而损坏。
(2)护层中央部位单点直接接地方式，与护层单端直接接地相同，在线路未接地端也将产生感应电势。
这种接地方式相比于护层单端接地时，线路长度可以延长1倍。
(3)护层两端直接接地时，通过大地的连通，护层与大地形成环路。
由于感应电势的作用，护层中产生环流。
环流使线路不断发热，电缆运行温度升高，降低线路的载流容量。
由于两端接地，护层上产生电势降低，绝缘层和电缆外护套不易被感应过电压击穿。
由于金属护层中环流值正比于线路电流、长度，线路越长，载流量越大时，环流越大。
因此，这种护层接地方式不适合大容量长距离的单芯电缆线路。
(4)电缆护层交叉互联接地时，护层接地方式接线复杂，施工难度大，成本高，且有多种变化的接线方式，如电缆位置互换等。
每交叉互换单元的护层三相感应电势相位相差120°，相互抵消，线路每单元的感应电势几乎为0，使线路得到最大的保护。
当单芯电缆线路为km以上时，采用这种护层接地方式能满足线路的大容量、长距离要求。
高压单芯电缆金属屏蔽层及接地问题探究
高压单芯电缆金属屏蔽层及接地问题探究摘要：按照现有国家有关标准规定，电力电缆屏蔽短路试验由制造厂与用户考虑电网实际短路条件确定；中压电力电缆标准缺少关于金属屏蔽截面积的规定，制造厂一般都没有对电缆的金属屏蔽层进行短路热稳定试验；在实际招投标过程中，往往缺少对电力电缆金属屏蔽的截面积的明确规定，虽然单芯电缆的使用提高了单回电缆的输送能力，减少了接头，方便了电缆敷设和附件安装，但高压单芯电力电缆在敷设安装中还存在一些问题。
关键词：高压电力；单芯电缆；金属屏蔽层；接地问题；探究 1 引言高压单芯电力电缆线路金属屏蔽层或金属护套上感应电势的幅值，与线路的长度和电流大小成正比关系。
当电缆越长或电流越大时，感应电势叠加起来就越大，会危及人身安全和电缆绝缘安全；当高压单芯电力电缆线路发生短路故障、遭受雷电冲击或操作过电压时，该感应电势很高，有可能击穿金属屏蔽层绝缘。
2 高压单芯电力电缆与统包电力电缆接地方式差异性分析高压电力电缆作为电力系统的重要组成部分，有着良好的市场前景，对于国家经济发展和推动社会发展有至关重要的作用，因此相关人员对于高压电力电缆的检测工作越来越重视。
为了能使电缆更好地运行、发挥重要作用，必须掌握高压电力电缆运行中常见的故障，并能够做出正确处理，同时运用正确的试验方法对其进行质量评估和检测，需要具备一定的专业素质。
在统包电力电缆中，涉及到三芯或者四芯电缆，电力电缆内的芯线分布方式就是“品字形”，而且具有对称性特点。
如果在三相负荷平衡的状态中，就会得到相等大小的流经各芯线电流，以及三相电流矢量和是零。
因此，感应电压并不会发生于金属护套或金属屏蔽层中。
但是在单芯电力电缆中，如果芯线内出现流经交流电流的情况，则金属屏蔽层或者金属护套上，高压单芯电力电缆能够形成磁链现象。
这时，在单芯电力电缆金属屏蔽层仅予以一端接地的情况下，如果电压等流经单芯电力电缆线芯就会于形成高冲击电压。
而且在出现电力系统短路故障期间，高压单芯电力电缆的金属屏蔽层不接地端容易产生高工频感应电势，一旦不能对此电压产生承受，则势必会大大损伤到电缆金属屏蔽层绝缘，另外高压单芯电力电缆也会形成多点接地现象产生环流问题。
10kV单芯XLPE绝缘电缆金属屏蔽层接地方式解说
10kV单芯XLPE绝缘电缆金属屏蔽层接地方式解说10kV电缆金属屏蔽层通常采用两端直接接地的方式。
这是由于10千伏电缆多数是三芯电缆的缘故。
八十年代中期前，10kV电缆均采用油浸纸绝缘三芯电缆。
结构多为统包型，少量为分相屏蔽型。
八十年代末期开始大量使用交联聚乙烯绝缘分相屏蔽三芯电缆，逐步淘汰了油纸电缆。
九十年代以来，随着大连经济建设的迅猛发展，负荷密度增大，环网开关柜等小型设备的应用，市区变电所出线和电缆网供电主干线电缆开始采用较大截面单芯电缆。
单芯电缆的使用提高了单回电缆的输送能力，减少了接头，短段电缆可以使用，方便了电缆敷设和附件安装。
也由此带来了金属屏蔽接地方式的问题。
一、单芯电缆金属护套工频感应电压计算单芯电缆芯线通过电流时，在交变电场作用下，金属屏蔽层必然感应一定的电动势。
三芯电缆带平衡负荷时，三相电流向量和为零金属屏蔽上的感应电势叠加为零，所以可两端接地。
单芯电缆每相之间存在一定的距离，感应电势不能抵消。
金属屏蔽层感应电压的大小与电缆长度和线芯负荷电流成正比，还与电缆排列的中心距离、金属屏蔽层的平均直径有关。
1、电缆正三角形排列时，金属屏蔽单位长度的感应电压可按下面公式计算：公式1I---负荷电流，S---电缆中心距离，D--电缆金属屏蔽层平均直径以YJSY-8.7/15kV-1×300mm,2单芯电缆为例，电缆屏蔽层平均直径40mm，PVC护套厚度3.6mm，当电缆“品”字形紧贴排列，负荷电流为200A时，算得电缆护层的感应电压为每公里10.7伏。
2、电缆三相水平排列时，设电缆间距相等，金属屏蔽单位长度的感应电压可按下式计算：公式2、3 、4当三相电缆紧贴水平排列，其它条件与1相同时，算得边相的感应电压为每公里16.9伏，中相的感应电压为每公里10.7伏；当电缆间距200mm时，算得边相的感应电压为每公里36.1伏，中相的感应电压为每公里31伏。
边相感应电压高于中相感应电压。
01单芯电缆线路接地系统的处理及感应电势计算
单芯电缆线路接地系统的处理及感应电势计算1 概述一般情况下，高压电力电缆和截面较大的中压电力电缆常常制造成单芯结构。
在单芯电缆线路的敷设过程中，常常要涉及到电缆的接地方式及电缆金属屏蔽的感应电势计算。
单芯电缆的导线与金属屏蔽的关系，可看作一个变压器的初级绕组与次级绕组。
当电缆的导线通过交流电流时，其周围产生的一部分磁力线将与屏蔽层铰链，使屏蔽层产生感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷击冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
如果屏蔽两端同时接地使屏蔽线路形成闭合通路，屏蔽中将产生环形电流，电缆正常运行时，屏蔽上的环流与导体的负荷电流基本上为同一数量级，将产生很大的环流损耗，使电缆发热，影响电缆的载流量，减短电缆的使用寿命。
因此，电缆屏蔽应可靠、合理的接地，电缆外护套应有良好的绝缘。
2 几种常用的接地方式以下是单芯电缆线路接地线路的几种常用接地方式：2.1 屏蔽一端直接接地，另一端通过护层保护接地当线路长度大约在500~700m及以下时，屏蔽层可采用一端直接接地(电缆终端位置接地)，另一端通过护层保护器接地。
这种接地方式还须安装一条沿电缆线路平行敷设的回流线，回流线两端接地。
敷设回流线时应使它与中间一相电缆的距离为0.7s(s为相邻电缆间的距离)，并在线路一半处换位。
见图1：图11、电缆2、终端3、电缆金属屏蔽(护套)接地线4、护层保护器5、接地保护箱6、回流线7、接地箱2.2 屏蔽中点接地当线路长度大约在1000~1400m时，须采用中点接地方式。
在线路的中间位置，将屏蔽直接接地，电缆两端的终端头的屏蔽通过护层保护器接地。
中间接地点一般需安装一个直通接头。
见图2：图21、电缆2、终端3、电缆金属屏蔽（护套）接地线4、保护器5、接地保护箱6、接地线7、接地箱8、中间接地点（直通接头）中点接地方式也可采用第二种方式，即在线路中点安装一个绝缘接头，绝缘接头将电缆屏蔽断开，屏蔽两端分别通过护层保护器接地，两电缆终端屏蔽直接接地。
单芯电缆金属护套的连接与接地
单芯电缆金属护套的连接与接地2010-06-17 09:56浅谈高压电缆接地的问题129湖北安全生产信息网(安全生产资料大全) 寻找资料>>高压电力电缆的铜屏蔽和钢铠一般都需要接地，两端接地和一端接地有什么区别？制作电缆终端头时，钢铠和铜屏蔽层能否焊接在一块？制作电缆中间头时，钢铠和铜屏蔽层能否焊接在一块？35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。
在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。
如果没有这方面的要求，用不着检测电缆内护层，也可以将钢铠与铜屏蔽层连在一起接地（我们提倡分开引出后接地）。
为什么高压单芯交联聚乙烯绝缘电力电缆要采用特殊的接地方式？电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
35kV单芯钢铠电缆接地方式分析
. ,
钢铠层每 < 所 产 生 的 感 应 电 动 势 为 G M P= G ? (= #/ #'' & e +产生 '#e感应电动势的距离为 M (= G 0 G &"*/ #' < $ M M P= 为保证感应电 动 势 G #在线路长度 '# e M (&"*/ #' < 处 将 钢 铠 层 断 开# 剩 余 长 度 约 为 .', < #感应电动势为 !,/ ., e # 显然两端感应电 动势不相等$ 当剩余长度小于感应电动势 '# e 的长 度 时# 钢 铠 层 断 开 处 应 选 择 在 电 缆 的 中心处#这样钢铠层两端的感应电动势相等# 即 G 6./ !. e #并满足感应电动势 l '# e的要求$ M= 在电缆生产厂家的配合下# 将钢铠层断开处的两 端做好防水和绝缘包扎# 并做好接地点$ 新接地 方式如图 6 所示$ ((图 6 中# % 段电源侧# 钢铠层采用星形接地# 在钢铠层断开处的左侧采用电压保护接地# 作用 是防止感应雷击# 避免危及电缆运行安全$ 电压 保护装置由避雷器阀片制作而成 #在钢铠层电压
地点构成闭合回路$电流在回路电阻上产生的温度可达到 )* d 以上$ 直接危及安 全运行% 结合 Y R*'&!% "&'!# . 电力工程电缆设计规范/ 要求$在电缆适当的距离 内切断钢铠层$打开闭合回路$感应电动势被限制在规定数值范围内$ 可使问题得 到彻底解决%
韩荣杰 ! !"&# "# $ 男$ 高 级 工 程 师$ 从 事 信 息- 通信- 电网自动化 等相关工作%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单芯电力电缆接地系统的处理电缆接地监控箱、接地保护箱电缆护层保护器电缆固定夹具系列资料汇编长沙电缆附件有限公司2008．12目录前言 (2)第一章单芯电缆线路接地系统的处理 (3)第一节A、B、C、三相单芯电缆基本的接地方式 (5)第二节单相单芯电缆基本的接地方式 (10)第三节接地电缆（线）的基本要求..................... 错误！未定义书签。
第四节直通接头、绝缘接头、接地接线盒简介... 错误！未定义书签。
第二章单芯电缆接地环流监测箱. (15)第三章27.5kV单芯电缆护层保护箱（/器） (17)第四章10kV单芯电缆护层保护器 (19)第五章电缆终端固定与电缆固定夹具 (19)一、27.5kV电缆户外终端典型安装固定示意图...... 错误！未定义书签。
二、27.5kV电缆户外终端头与端子板部尺寸图 (21)三、电缆固定夹具系列产品 (22)1、单孔铝合金系列电缆固定夹具 (22)2、三孔“品字形”铝合金系列电缆固定夹具 (24)3、三孔“一字形”铝合金系列电缆固定夹具 (25)4、壁挂式电缆固定夹具 (27)5、悬挂式电缆固定夹具 (28)6、壁挂式电缆固定挂钩 (30)前言目前，对运行中的电力电缆进行安全性能进行有效监控，还是个棘手问题，特别是对电缆线路的绝缘缺陷与老化的监控，除采取局部放电在线监测技术外，没有其他可行的办法。
但在线监测方法容易受到环境干扰影响产生误判、漏判，且成本费用较高，没有实际运行作用。
根据对电缆线路的故障统计与分析，三芯电缆线路约10%为产品本身的制造质量问题，50%为施工（电缆敷设与电缆头的制作安装）质量引起，40%为外力损伤电缆；单芯电缆线路有约10%为产品本身的制造质量问题，30%为施工（电缆敷设与电缆头的制作安装）质量引起，20%接地方式不符合规范，40%为外力损伤电缆外护套或及主绝缘。
选择结构形式合适，质量可靠的电缆及电缆附件是确保电缆系统安全运行的首选条件。
单芯电缆的接地方式，同样关系到单芯电缆系统安全运行，在以往电缆线路设计中几乎全部使用三芯电缆，对电缆金属屏蔽层接地方式考虑的较少，事实上也没必要过份地关注，近年来随着单芯电缆的使用量的增多，其接地方式及接地状况必须引起设计、施工、运行各部门的重视。
单芯电缆线路因敷设、接地方式不规范、电缆外护套受外力损伤、电缆护层保护器被击穿等导致电缆系统发生故障，其事前都表现出接地环流异常，故对单芯电缆金属屏蔽层接地环流进行监控，是预防或减少事故发生的有效办法。
我公司为满足设计单位、用户部门对单芯电缆系统接地方式的不同需要，于90年代初开始相继研发了“直通接头”、“绝缘接头”、“接地接线盒”、“接地箱”、“接地环流监控箱”、“交叉互联箱”、“护层保护箱”、“护层保护器”等一系列产品。
产品投入市场后深受用户的欢迎与好评。
第一章单芯电缆线路接地系统的处理一方面，单芯电缆的导线与金属屏蔽（或金属护套）的关系，可看作一个变压器的初次级绕组。
当电缆的导线通过交流电流时，其周围产生的一部分磁力线将与屏蔽层铰链，使屏蔽层产生感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比；另一方面，在外界交变磁场作用下，金属屏蔽层也产生感应电压，感应电压大小与磁场强度大小成正比。
电缆较长时，屏蔽层上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成更高的感应电压，如果不采取有效的保护措施，感应电压可能击穿电缆外护套绝缘。
单芯电缆运行时，金属屏蔽层产生有感应电压，如果屏蔽层两端同时接地，使屏蔽层与接地体形成闭合通路，屏蔽层中将产生环形电流，屏蔽层上的环流与导体的负荷电流基本上为同一数量级，将产生很大的环流损耗，使电缆发热，影响电缆的载流量，减短电缆的使用寿命，甚至发生火灾。
当电缆外护套受外力损伤绝缘降低，或电缆金属屏蔽层接地方式不妥使电缆屏蔽层产生较高感应电压时，外护套被感应电压击穿，造成金属屏蔽层对地发生闪络放电或直接导通造成屏蔽层两点或多点接地产生环流。
闪络放电也是引起电缆火灾的原因之一。
故，单芯电缆外护套不但具有良好密封防水性能而且应有良好的绝缘性能，金属屏蔽层必须采取可靠合理的接地方式，并必须接有过电压保护装置，在故障等情况下释放过高的感应电压，对电缆绝缘护套进行保护。
在设计电缆线路时，除满足电压等级及载流量外，还应考虑电缆敷设弯曲半径等施工可行性、电缆附件制作施工时的方便性，及电缆金属护层的接地方式。
高压电缆线路安装运行时，按照GB50217-1994《电力工程电缆设计规程》4.1.9项要求：单芯电缆线路的金属护套只有一点接地时，未采取不能任意接触金属护套的安全措施时不得大于50V，采取有效措施时，不得大于100V，并对地绝缘。
设计单芯电缆屏蔽的接地方式的基本原则是：一点接地时，在正常运行情况下，任意位置电缆屏蔽层的最大感应电压应不大于50V。
理论上应先根据电缆的结构、排列方式、载流量及邻近的电缆排列运行情况及其他导体电流产生的磁场影响运用计算公式计算电缆在正常运行情况下感应电压为50V时相应电缆的长度L。
再根据电缆实际路径所需的电缆总长度及有利于安装电缆接头的位置来设计电缆的电缆屏蔽接地方式。
实际上因现场邻近的电缆排列运行及其他导体电流产生的磁场情况不明或复杂，不能确切计算电缆长度L，只能通过粗略估算或根据运行经验确定电缆长度L 。
根据实例计算及运行经验，电网26/35 kV—1*（240mm2~630mm2）电缆长度L 一般为900~600米、64/110 kV—1*（240mm2~630mm2）电缆长度L取700~500米。
根据35 kV、110 kV单芯电缆运行经验，对于27.5kV（U0）电气化铁道专用1*（240mm2~400mm2）单芯电缆，电缆长度L一般取800米。
第一节A、B、C、三相单芯电缆基本的接地方式§1、屏蔽一端直接接地，另一端通过护层保护接地：当线路长度X在X≤L时，护套屏蔽层可采用一端通过“接地监测箱”接地或直接接地(电缆终端位置接地)，另一端通过护层保护装置（俗称“接地保护器”、“接地保护箱”）接地。
在线路长度稍大于L时下，感应电压超出允许值50伏时，这种接地方式可安装一条沿电缆线路平行敷设的回流线。
装设回流线有助于降低感应电压。
回流线两端须良好接地。
敷设回流线时应使它与中间一相电缆的距离为0.7s(s为相邻电缆间的距离)，并在线路一半处换位。
(见下图)。
1-电缆2-终端头3-电缆金属屏蔽层接地线5-接地保护箱（含保护器4）6-回流线7-接地监测箱§2、屏蔽中点接地A、线路长度X在L<X≤2L时（基本上为两盘电缆长度）时，采用电缆屏蔽层中点接地的方式。
在线路的中间位置，将屏蔽层通过“接地监测箱”接地或直接接地，电缆两端的终端头的屏蔽通过“接地保护箱（器）”接地。
中间接地点一般需安装一个直通接头(见下图)1-电缆2-终端头3-电缆金属屏蔽层接地线5-接地保护箱（含保护器4）6-回流线7-接地监控箱B、中点接地方式也可采用第二种方式，即在线路中点安装一个绝缘接头，绝缘接头将电缆屏蔽断开，屏蔽两端分别通过“接地保护箱”（护层保护器）接地，两电缆终端处屏蔽通过“接地监测箱”接地或直接接地。
(见下图)1-电缆2-终端头3-电缆金属屏蔽层接地线4-接地监测箱5-接地保护箱（含保护器）6-回流线7-接地保护箱（含保护器）8-绝缘接头两种中点接地方式的比较：通过直通接头接地，可减少一台“接地监测箱”，但电缆外护套出现故障时，不便确定故障点在接头的左边而是右边，电缆维护不方便；通过绝缘接头接地，多一台“接地监测箱”，成本略有增加，但能很快确定故障点在接头的左边而是右边，方便维护。
当电缆线路长度X略大于2L时，在分段中再装设回流线。
装设回流线可降低屏蔽的感应电压，单段电缆长度可适当加长。
§3、金属屏蔽层交叉互联：3.1电缆线路长度X当2L<X≤3L时(三盘电缆)，可以采用屏蔽层交叉互联。
这种方法是将线路设计分成长度相等的三小段，每小段之间装设绝3.2 电缆线路长度X当3L<X≤4L时(四盘电缆)，将3L线路设计分成长度相等的三小段，每小段之间装设绝缘接头，绝缘接头处三相屏蔽之间用同轴电缆，经“交叉互联箱”进行换位连接，交叉互联箱装设有一组护层保护器。
3L长度电缆与余下的一段电缆间用直通接头连接，直通接头处用“接地监控箱”进行接地或直接接地，此段电缆终端头处电缆金属层经“接地保护箱（器）”接地。
线路上每两组绝缘接头夹一组直通接头。
(见下相屏蔽之间用同轴电缆，经交叉互联箱进行换位连接，交叉互联箱装设有一组护层保护器。
在余下的长度中分成两段用绝缘接头连接，此绝缘接头处用两组“接地保护箱”分别将两边电缆金属经保护器接地。
在两部分间用直通接头连接，此直通接头处用“接地监测箱”将电缆护套接地或直接接地。
在两电缆终端头处金属层通过“接地监测箱”接地或直接接地。
见下图。
若电缆偏长时也可以重新确定单段电缆长度，采用后一种接地方式。
段的感应电压在许可的范围之内。
电缆的最大的上盘长度有相关的规定，在设计电缆单段长度时，不宜超过相应的最大的上盘长度，否则会造成生产、运输困难。
若电缆长度可以生产的很长又能满足运输要求、且敷设无困难时，为满足电缆屏蔽接地方式的要求，可以在电缆主绝缘不断开的情况下做一个或几个“屏蔽隔离接头”俗称“假接头”来方便屏蔽层进行各种接地处理。
第二节单相单芯电缆基本的接地方式因为三相单芯电缆金属屏蔽层的感应电势矢量和为零，故可以采取金属屏蔽层交叉换位来进行平衡，使每根电缆金属屏蔽层感应电势降到最小。
单相单芯电缆没有此种“得天独厚”的条件，接地方法就比较单调，其基本的原则是将较长线路电缆进行分段，使每段的感应电压在许可的范围之内。
§1、屏蔽一端直接接地，另一端通过护层保护接地：当线路长度X在X≤L时（基本上为一盘电缆长度），护套屏蔽层可采用一端通过“接地监测箱”接地或“直接”接地(电缆终端位置接地)，另一端通过护层保护箱（“接地保护箱”）接地。
如下图示所示。
1、电缆2、终端头3接地电缆4接地监控箱5接地保护箱（器）§2、屏蔽中点接地线路长度X在L<X≤2L时（基本上为两盘电缆长度）时，采用电缆屏蔽中点接地的方式。
在线路的中间位置，将屏蔽层通过“接地监测箱”接地或“直接”接地，电缆两端的终端头的屏蔽通过“接地保护箱（器）”接地。
电缆线路中间需安装一个“直通接头”，或可以安装一个“接地接线盒”（老的电缆线路改造）(见下图)，1、电缆2、终端头3接地电缆4接地监测箱5接地保护箱（器）6、直通接头（或接地接线盒）§3、线路分段中点接地A、电缆线路长度X当2L<X≤3L时(三盘电缆)，采用“绝缘接头”或“金属屏蔽层隔离接头”（既有线路改造）将线路分成一大段和一小段，用“直通接头”将其中的大段再分成两小段。
