实验四键盘实验

实验四矩阵键盘控制接口设计实验一、实验目的1、掌握MAX+plus 软件的使用方法。

2、掌握层次化设计方法：底层为文本文件，顶层为图形文件。

3、了解用12 位按健输入开关来设计并实现一个3 x 4 矩阵键盘接口控制器。

了解弹跳消除电路的工作原理。

二、实验设备1、计算机2、MAX+plus II软件及实验箱三、实验原理该实验系统中没有矩阵键盘，可以用12 位按键开关来实现矩阵键盘的功能。

当按键被按下时改按键的节点会呈现‘0’状态，反之为‘1’。

将12 个键进行编码后就可以实现距阵键盘的功能。

键盘编码电路：由于每个按键开关都是独立的，故有12 路输入，3X4 键盘有12 个键值，4位二进制数即可表示全部状态。

因此，键盘编码电路为12 输入4 输出编码器。

12 个按键可分为10 个数字键和2 个功能键。

数字键主要用来输入数字，功能键一般实现一些特殊用途（如确认、清除等）。

4 位输出从0~9 表示10 个数字键，11 和12 表示两个功能键。

弹跳消除电路：因为按键开关是机械式结构，在开关切换的瞬间会在接触点出现来回弹跳的现象，对于激活关闭一般电器并不会有何影响，但对于灵敏度较高的电路，却有可能产生误动作而出错。

跳现象产生的原因可从下图说明。

虽然只是按下按键一次然后放开，然而实际产生的按键信号却不只跳动一次，经过取样的检查后将会造成误判，以为按键两次。

弹跳现象产生错误的抽样结果如果调整抽样频率可以发现弹跳现象获得了改善。

因此在开关输入信号处必须加上弹跳消除电路，避免误操作信号的发生。

注意：弹跳消除电路所使用脉冲信号的频率必须要选用合适，频率太低则按键反应痴动，频率太高则起不到消除弹跳的作用，而且消除弹跳电路设计的不同对频率也有不同的要求。

数码管采用共阴极：段码表四、实验内容1、用12 个按键开关实现矩阵键盘，当按下某一键时在数码管上显示对应的键值。

2、分析仿真示例程序理解弹跳消除的实现原理。

3、通过改变CLK 信号，理解时钟信号对弹跳消除的影响。

运用8255设计的键盘及显示接口-实验报告(含接线图+源程序)

运用8255设计的键盘及显示接口图中用并行接口8255A作为微机与键盘间的接口，采用逐行扫描法识别键。

将键盘中的列与PA0—PA3相连，A口为输出；将行与C口的PC0—PC1相连，C 口为输入口； PB0—PB7与七段代码显示器连接B口为输出。

程序执行过程如下：识别是否有键按下，方法是使PA0一PA3输出全0，读C 口(行值) 中只要有一位为0，就说明有键按下，在检测到有键按下后，延迟一段时间，根据找到的键号，转去执行显示七段代码显示器的程序，这时七段代码显示器就显示与该键相同的数值。

实验步骤8255接口的应用键盘及显示接线图注：圆圈处是要求接的连线。

（1）按图4接线。

（2）输入源程序，汇编、连接后装入系统。

（3）执行程序后，按一下键盘，7段代码就会显示相应的数字。

程序STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSDATA SEGMENTTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ；清空存放数据的缓冲区MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV DI,3003HMOV AL,81H ；8255方式字定义选择0方式，A口为输出；OUT 63H,AL；B口为输出；C口为输入BEGIN: CALL DIS ；显示七段代码管数据的子程序CALL CLEAR ；七段代码管清0子程序CALL CCSCAN ；检测是否有键按下子程序JNZ INK1 ；JMP BEGININK1: CALL DISCALL DALLY ；子程序为延时，消抖动CALL DALLYCALL CLEARCALL CCSCANJNZ INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHOUT 60H,ALIN AL,62HTEST AL,01HJNZ LONEMOV AL,00HJMP KCODELONE: TEST AL,02HJNZ NEXTMOV AL,04HKCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AX NEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUM KERR: JMP BEGIN CCSCAN: MOV AL,00HOUT 60H,ALIN AL,62HNOT ALAND AL,03HRET CLEAR: MOV AL,00HOUT 61H,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0F7HMOV AL,DLAGAIN: OUT 60H,ALMOV AL,[SI]MOV BX,OFFSET TABLE ；取七段代码首址AND AX,00FFHADD BX,AXMOV AL,[BX]OUT 61H,ALCALL DALLYINC SIMOV AL,DLTEST AL,01HJZ OUTROR AL,1MOV DL,ALJMP AGAINOUT: POP AXRETDALLY: PUSH CXMOV CX,0010HT1: MOV AX,0010HT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3003H GOBACK: RETCODE ENDSEND START。

实验5(8255并行接口键盘及显示实验)

8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。

2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。

3、实现扫描式矩阵键盘的功能和作用。

二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。

三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。

2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。

3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。

4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。

四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。

图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。

这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。

A口和B口是一个独立的8位I/O口。

C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。

（2）A组和B组控制电路。

这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。

单片机键盘接口实验

实验六键盘接口实验一、实验目的1、掌握Keil C51软件与Protues软件联合仿真调试的方法；2、掌握单片机的键盘接口电路；3、掌握单片机的键盘扫描原理；4、掌握键盘的去抖原理及处理方法。

二、实验仪器与设备1、微机一台2、Keil C51集成开发环境3、Protues仿真软件三、实验内容1、用Protues设计一矩阵键盘接口电路。

要求利用P1口接一4×4矩阵键盘。

串行口通过一74LS164接一共阴极数码管。

用线反转法编写矩阵键盘识别程序，用中断方式，并将按键的键值0-F通过串行口输出，显示在数码管上。

2、将P1口矩阵键盘改成8个独立按键，重新编写识别和显示程序。

四、实验说明矩阵键盘识别一般包括以下内容：⑴判别有无键按下。

⑵键盘扫描取得闭合键的行、列号。

⑶用计算法或查表发的到键值；⑷判断闭合键是否释放，如没释放则继续等待。

⑸将闭合键的键值保存，同时转去执行该闭合键的功能。

五、实验步骤1、用Protues设计键盘接口电路；2、在Keil C51中编写键盘识别程序，编译通过后，与Protues联合调试；3、按动任意键，观察键值是否能正确显示。

六、实验电路仿真图矩阵键盘电路图见附录1。

独立按键电路图见附录2。

七、实验程序实验程序见附录3、4。

八、实验总结1、矩阵键盘常用的检测方法有线反转法、逐行扫描法。

线反转法较简单且高效。

在矩阵键盘的列线上接一与门，利用中断方式查询按键，可提高CPU的运行效率。

2、注意用线反转法扫描按键时，得到的键值不要再赋给temp，最好再设一新变量接收键值，否则再按下按键显示数字的过程中，再按按键会出现乱码。

3、学会常用与门、与非门的使用方法。

附录1：矩阵键盘实验电路图附录2：独立按键实验电路图附录3：矩阵键盘实验程序#include <REG51.H>char code LED_TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};char code KEY_TABLE[]={0xee,0xde,0xbe,0x7e,0xed,0xdd,0xbd,0x7d,0xeb,0xdb,0xbb,0x7b,0xe7,0xd7,0xb7,0x77};char code tab1[10]={0xfe,0xde,0x9e,0x9a,0x92,0x82,0x82,0x80,0xff};char temp,num,i,m;int t;bit flag=0;void Delay_ms(t){int i;for(;t>0;t--)for(i=0;i<124;i++);}void main(void){TMOD=0x01;TH0=(65536-10000)/256;TL0=(65536-10000)%256;ET0=1; PT0=1; SCON=0;EX0=1; IT0=1; EA=1;P1=0xf0;while(1){SBUF=tab1[m];while(TI==0); TI=0;Delay_ms(400); //500msm++;if(m==9) m=0;}}void int_1() interrupt 0{P1=0xf0;if(P1!=0xf0){Delay_ms(10);if(P1!=0xf0){temp=P1;P1=0x0f;temp=temp|P1;for(i=0;i<16;i++){if(temp==KEY_TABLE[i]){temp=i; break;}}SBUF=LED_TAB[temp];while(TI==0); TI=0; TR0=1;while(flag==0); flag=0;} } P1=0xf0;}void timer_0() interrupt 1{TH0=(65536-10000)/256;TL0=(65536-10000)%256;t++;if(t==300){t=0; flag=1; TR0=0;}}附录4：独立按键实验#include <REG51.H>char code LED_TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};char code KEY_TABLE2[]={ 0xfe,0xfd,0xfb,0x f7, 0xef,0xdf,0xbf,0x7f,} ;char code tab1[10]={0xfe,0xde,0x9e,0x9a,0x 92, 0x82,0x82,0x80,0xff};char temp,i,m;int t;bit ff;bit flag=0;void Delay_ms(t){int i;for(;t>0;t--)for(i=0;i<124;i++);}void main(void){TMOD=0x01;TH0=(65536-10000)/256;TL0=(65536-10000)%256;ET0=1; SCON=0; EX0=1;IT0=1; PT0=1; EA=1;P1=0xff;while(1){ff=IE0;SBUF=tab1[m];while(TI==0); TI=0;Delay_ms(400);m++;if(m==9) m=0;}}void timer_0() interrupt 1{TH0=(65536-10000)/256;TL0=(65536-10000)%256;t++;ff=IE0;if(t==300){t=0;flag=1;}}void int_0() interrupt 0{EX0=0;Delay_ms(10);temp=P1;if(temp!=0xff){for(i=0;i<8;i++){if(temp==KEY_TABLE2[i]){temp=i; break;}}SBUF=LED_TAB[temp];while(TI==0); TI=0;TR0=1; while(flag==0);flag=0; TR0=0;P1=0xff; EX0=1;}}。

键盘实验

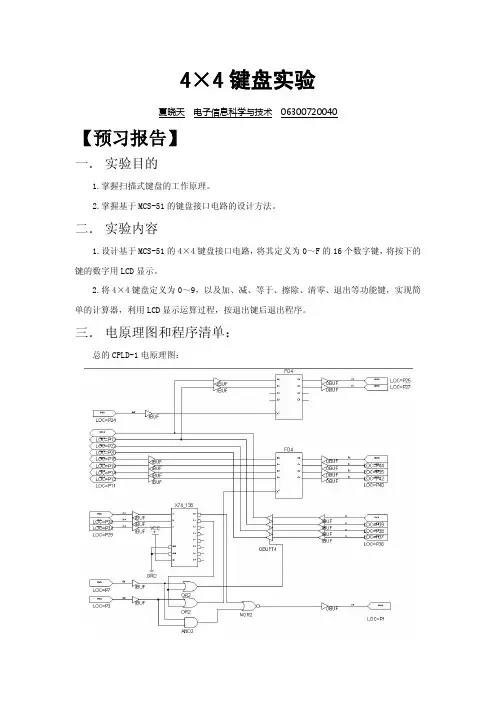

4×4键盘实验06300720040夏晓天电子信息科学与技术【预习报告】一．实验目的1.掌握扫描式键盘的工作原理。
