调度绞车容绳量计算

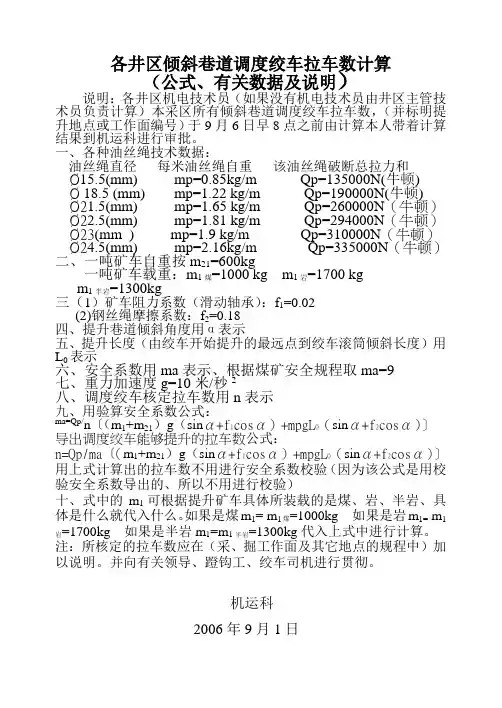

各井区倾斜巷道调度绞车拉车数计算
各井区倾斜巷道调度绞车拉车数计算 （公式、有关数据及说明） 说明：各井区机电技术员（如果没有机电技术员由井区主管技术员负责计算）本采区所有倾斜巷道调度绞车拉车数，（并标明提升地点或工作面编号）于9月6日早8点之前由计算本人带着计算结果到机运科进行审批。
一、各种油丝绳技术数据： 油丝绳直径 每米油丝绳自重 该油丝绳破断总拉力和 Ø15.5(mm) mp=0.85kg/m Qp=135000N(牛顿) Ø 18.5 (mm) mp=1.22 kg/m Qp=190000N(牛顿) Ø21.5(mm) mp=1.65 kg/m Qp=260000N （牛顿） Ø22.5(mm) mp=1.81 kg/m Qp=294000N （牛顿） Ø23(mm ) mp=1.9 kg/m Qp=310000N （牛顿） Ø24.5(mm) mp=2.16kg/m Qp=335000N （牛顿） 二、一吨矿车自重按m 21=600kg 一吨矿车载重：m 1煤=1000 kg m 1岩=1700 kg m 1半岩=1300kg 三（1）矿车阻力系数（滑动轴承）：f 1=0.02 (2)钢丝绳摩擦系数：f 2=0.18 四、提升巷道倾斜角度用α表示五、提升长度（由绞车开始提升的最远点到绞车滚筒倾斜长度）用L 0表示 六、安全系数用ma 表示、根据煤矿安全规程取ma=9 七、重力加速度g=10米/秒2 八、调度绞车核定拉车数用n 表示 九、用验算安全系数公式： ma=Qp/n 〔（m 1+m 21）g （sin α+f 1cos α）+mpgL 0（sin α+f 2cos α）〕 导出调度绞车能够提升的拉车数公式：n=Qp/ma 〔（m 1+m 21）g （sin α+f 1cos α）+mpgL 0（sin α+f 2cos α）〕 用上式计算出的拉车数不用进行安全系数校验（因为该公式是用校验安全系数导出的、所以不用进行校验）十、式中的m 1可根据提升矿车具体所装载的是煤、岩、半岩、具体是什么就代入什么。
JSDB16绞车容绳量计算
JSDB16AY(PY)双速绞车容绳量计算
JSDB16AY(PY)双速绞车滚筒尺寸：内宽H 520mm，外径 D 1100mm，内径d 560mm，缠绕d1 28mm钢丝绳，则容绳量为：缠绕层数=［（D-d）÷2-2.5×30］÷0.866÷30=［（1100-560）÷2-2.5×28］÷0.85÷28=8.4
取层数n：8层
式中减去2.5×28为煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径。
因为钢丝绳缠绕时每层之间为交错排列，所以除以0.85的系数。
每层缠绕圈数Z：内宽÷钢丝绳直径=520÷28=18.57
取圈数：18圈
则容绳量=n×∏×Z[（d+ d1）+(n-1)d1×0.866]=8×3.14×18×[（560+28）+（8-1）×28×0.85]≈341m
结论：1、341米符合说明说上容绳量320m长度，符合煤矿安全规程规定容绳量最上层距滚筒边缘不少于 2.5倍钢丝绳直径的要求。
2、卷筒直径为560mm，钢丝绳直径为28mm , 卷筒直径与钢丝绳直径比值为：560/28=20大于18倍。
调度绞车、稳车、单绳绞车参数
调度绞车系列产品规格及性能JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。
亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。
绞车的电器部分可配置隔爆和非隔爆两种形式。
也可根据用户要求配置1140/660V隔爆电机，并可双向操作。
绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。
JD系列调度绞车结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。
电机齿轮与小内齿轮组成一对内齿轮付。
连轴齿轮与另一小内齿轮又组成一对齿轮付。
另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。
电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。
此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。
在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。
若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。
如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。
绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
绞车的试运转和安装绞车在使用前应进行空运转试车。
试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。
绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。
2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。
3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。
如永久安装，绞车可安于混凝土地基上。
绞车安装必须稳定，可靠。

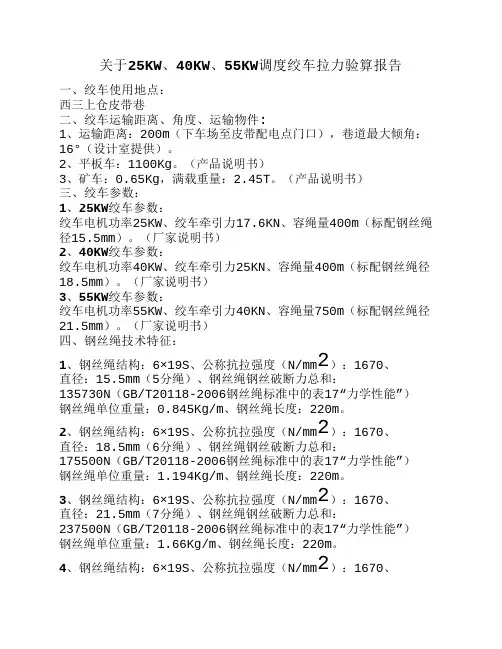

关于25KW,40KW,55KW绞车的拉力验算
关于25KW、40KW、55KW调度绞车拉力验算报告一、绞车使用地点：西三上仓皮带巷二、绞车运输距离、角度、运输物件:1、运输距离：200m（下车场至皮带配电点门口），巷道最大倾角：16°（设计室提供）。
2、平板车：1100Kg。
（产品说明书）3、矿车：0.65Kg，满载重量：2.45T。
（产品说明书）三、绞车参数：1、25KW绞车参数：绞车电机功率25KW、绞车牵引力17.6KN、容绳量400m（标配钢丝绳径15.5mm）。
（厂家说明书）2、40KW绞车参数：绞车电机功率40KW、绞车牵引力25KN、容绳量400m（标配钢丝绳径18.5mm）。
（厂家说明书）3、55KW绞车参数：绞车电机功率55KW、绞车牵引力40KN、容绳量750m（标配钢丝绳径21.5mm）。
（厂家说明书）四、钢丝绳技术特征：2）：1670、1、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：15.5mm（5分绳）、钢丝绳钢丝破断力总和：135730N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：0.845Kg/m、钢丝绳长度：220m。
2）：1670、2、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：18.5mm（6分绳）、钢丝绳钢丝破断力总和：175500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：1.194Kg/m、钢丝绳长度：220m。
2）：1670、3、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：21.5mm（7分绳）、钢丝绳钢丝破断力总和：237500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：1.66Kg/m、钢丝绳长度：220m。
2）：1670、4、钢丝绳结构：6×19S、公称抗拉强度（N/mm直径：24.5mm（1寸绳）、钢丝绳钢丝破断力总和：308500N（GB/T20118-2006钢丝绳标准中的表17“力学性能”）钢丝绳单位重量：2.12Kg/m、钢丝绳长度：220m。
常用绞车技术参数
常用绞车技术参数JD-11.4调度绞车牵引力：10KN绳径：12.5mm(4分绳)容绳量：400m外形尺寸：1120*766*727mm （长*宽*高）注解：使用极限1.建议在角度小于12度的进水平巷道中使用；在旱拉情况下，最大载重为4吨，最大运输角度为12度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.285KN，钢丝绳安全系数为8.626。
满足绞车和钢丝绳选型要求。
2.建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为5吨，最大运输角度为10度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.6728KN，钢丝绳安全系数为8.280。
满足绞车和钢丝绳选型要求。
JD-25KW调度绞车钢丝绳静拉力（牵引力）：16KN钢丝绳直径：15.5mm（5分绳）容绳量：400m外形尺寸：长*宽*高=1460*1212*1267mm注解：使用极限建议在角度小于7度的进水平巷道中使用；在旱拉情况下，最大载重为11吨，最大运输角度为7度，采用15.5mm（5分绳），运输长度为400m,所需绞车牵引力为15.1KN，钢丝绳安全系数为8.275。
满足绞车和钢丝绳选型要求。
JD-40（A）调度绞车牵引力：25KN钢丝绳直径：18.5mm（6分绳）容绳量：500m外形尺寸：长*宽*高=1830*1794*1390mm注解：使用极限建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为12吨，最大运输角度为10度，采用18.5mm（6分绳），运输长度为500m,所需绞车牵引力为23.52KN，钢丝绳安全系数为7.65。
满足绞车和钢丝绳选型要求。
JD-55调度绞车牵引力：39.2KN钢丝绳直径：21.5mm（7分绳）容绳量：760m外形尺寸：长*宽*高=3150*2280*1635mm注解：使用条件极限载重总重量在8.5t；沿线运输最大坡度角为21度；钢丝绳采用21.5mm （7分绳）；牵引长度760m；绞车所需牵引力为37.17KN；钢丝绳安全系数为6.604。

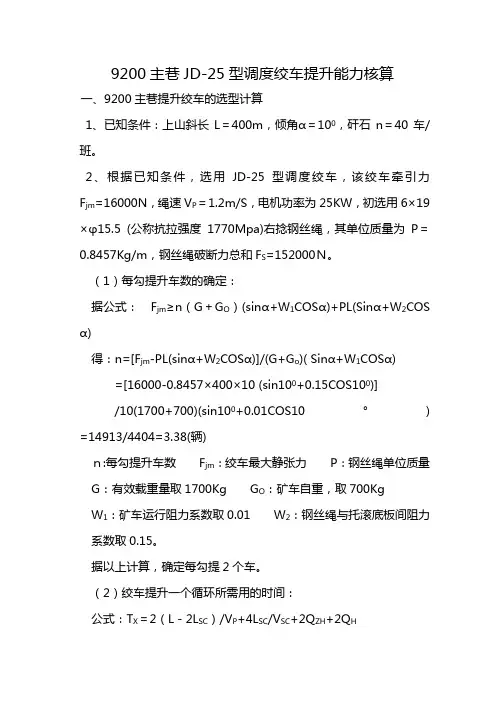

JD-25、11.4型调度绞车,钢丝绳参数
9200主巷JD-25型调度绞车提升能力核算一、9200主巷提升绞车的选型计算1、已知条件：上山斜长L＝400m，倾角α＝100，矸石n＝40车/班。
2、根据已知条件，选用JD-25型调度绞车，该绞车牵引力F jm=16000N，绳速V P＝1.2m/S，电机功率为25KW，初选用6×19×φ15.5 (公称抗拉强度1770Mpa)右捻钢丝绳，其单位质量为P＝0.8457Kg/m，钢丝绳破断力总和F S=152000Ｎ。
（1）每勾提升车数的确定：据公式：F jm≥n（G＋G O）(sinα+W1COSα)+PL(Sinα+W2COSα) 得：n=[F jm-PL(sinα+W2COSα)]/(G+G o)( Sinα+W1COSα) =[16000-0.8457×400×10 (sin100+0.15COS100)]/10(1700+700)(sin100+0.01COS10°) =14913/4404=3.38(辆) ｎ:每勾提升车数F jm：绞车最大静张力P：钢丝绳单位质量G：有效载重量取1700Kg G O：矿车自重，取700KgW1：矿车运行阻力系数取0.01 W2：钢丝绳与托滚底板间阻力系数取0.15。
据以上计算，确定每勾提2个车。
（2）绞车提升一个循环所需用的时间：公式：T X＝2（L－2L SC）/V P+4L SC/V SC+2Q ZH+2Q H=2(400-2×20)/1.2+4×20/1+2×30+2×5=750(秒)式中：T X：绞车运行一个循环所用的时间L SC：甩车场长度取20m 、 V P：绞车平均速度1.2m/s、Q H：电机换相时间取5s、 V SC:甩车速度取1m/s、Q ZH:摘挂车的时间取30s。
（3）按每勾提2个车计算，每班提升时间为6h，绞车提升能力（不考虑生产不均衡系数）。
调度绞车选型计算
302采区调度绞车选型计算一、绞车的选型与计算绞车安装位置：副斜井底1、JD-1.6绞车参数：(1)已知参数:，巷道最大倾角a=24o,提升距离L=70m。
提升c初选JDT.6调度绞车，绞车启动器器为QBZ-80N型，绞车负荷线均选用MY3*25+1*10矿用橡套电缆。
(2)矿车自重0.6T(0.6X2=1.2T),物料重量1T(1X2=2T),故取重量为3.2T。
(3)根据《JD-1.6调度绞车使用说明书》提供技术数据：卷筒直径①=310mm,容绳量L=400m,钢丝绳直径①=15.5mm,绞车牵引力F=16KN,最大绳速V=1.399m/s,电动机型号YBJ-25,电动机功率牵maxP=25KW，电压U=660V，转速n=1465r/min。
2、JD-1.6调度绞车钢丝绳(根据运输距离及其它条件)选择6*19+FC型钢丝绳：其绳径为18.5mm,钢丝绳自重P=1.235kg/m，钢k丝绳破断拉力总和F=215KN，公称抗拉强度P=1670Mpa。
破3、效验钢丝绳安全系数(1)钢丝绳的最大静张力F=[Q(sina+fcosa)+PL(sina+fcosa)]g/1000max1kc2=[3200X(sin24o+0.015Xcos24°)+1.235X70X(sin24°+0.25Xcos24o)]X10/1000=[3200X(0.4067+0.015X0.9135)+1.235X70X(0.4067+0.25X0.9135)]X10/1000=[1345.288+54.902]X10/1000=14KN式中：Q—物料重量3.2T(吨)g—10m/s2f—矿车运行阻力系数，滚动轴承取f=0.01511a—巷道最大倾角24oP—钢丝绳自重1.235Kg/m kL—钢丝绳悬垂长度70mcf一钢丝绳与绳轮摩擦系数0.252安全系数M=F-FF=215三14=15.4〉6.5符合《煤矿安全规程》破max 第408条规定。
二水平轨道绞车拉力计算
二水平轨道绞车拉力计算所按的绞车型号为：JKB-2.5*2技术数据如下：许用最大静张力：90KN绳径：28mm容绳量：1470m电动机功率：355KW绳速：4.1m/S(一) 从滚筒强度校验：绞车的牵引力（以滚筒最大张力计算）：Fjmax＝n（m1+m z）*（sinβ+f1*cosβ）g+mpL0（sinβ+f2*cosβ）g （1-1）式Fjmax＝90000N (绞车的最大静张力)n（m1+m z）：最大提升重量，其中n为串车数量，m1 为车辆自重0.5吨，m z 为载物重量，L0（坡长）=740m g=9.8N/kgf1=0.015 f2=0.15 （磨擦系数）Mp＝2.74kg/m（钢丝绳）sinβ= sin24°= 0.42 cosβ= cos24°= 0.9n(m1+m z)≈18.6（吨）绞车最大提升重量为18.6吨。
从电动机功率校验：电动机功率N为355kw，绳速v为4.1m/s,功率因数R 为0.85,电机牵引重量为F。
N=FV/1000R F=355*1000*0.85/4.1= 73597 N将F代入（1-1）式n（m1+m z）=15.4吨钢丝绳拉力计算Ma＝QP/ n（m1+m z）*（sinβ+f1*cosβ）g+mpL0（sin β+f2*cosβ）gMa：钢丝绳安全系数QP＝492500N:钢丝绳破断力n（m1+m z）：最大提升重量L0（坡长）=740m g=9.8f1=0.015 f2=0.15 （磨擦系数）Mp＝2.74kg/m（钢丝绳）β：坡度24度sinβ= sin24°= 0.42 cosβ= cos24°= 0.90《煤矿安全规程》规定，斜巷牵引重物时，钢丝绳的安全系数必须大于6.5。
反算钢丝绳可以安全提升的重量为在满足以上安全的前提下：n(m1+m z)为最大提升重量，其中n为串车数量，m1 为车辆自重0.5吨，m z 为载物重量，m z =1700公斤/米³*1.1米³*0.9≈1.7吨，其中载物的平均密度为1700公斤/米³，矿车容积为1.1米³，装载系数为0.9。
绞车验算公式
绞车自动验算公式绞车验算公式：1. )f1cos m2)(sin (m1)f2cos MpL(sin -Fmax αααα+++=N )2(sin )cos 1)(sin 21(ααααxos f MPL f m m N QPMa ++++=JD-11.4基本参数：Fmax=10000kg 、mp=0.5412kg 、Qp=9730kg 、ma=6.5、m1+m2=2400kg 、f1=0.015、f2=0.2、a=、L ＝150m 。
公式：N=(1000-0.5412*150*(sin(4)+0. 2*cos(4)))/(2400*(sin(4)+0.015*cos(4)))Ma=9730/ (2*2400* (sin(4)+0.015*cos(4))+0.5412*200* (sin(4)+0. 2*cos(4)))JD-25基本参数：Fmax=1800kg 、mp=0.8457kg 、Qp=15200kg 、ma=6.5、m1+m2=2400kg 、f1=0.015、f2=0.2、a=、L ＝400m 。
公式：N=(1800-0.8457*200*(sin(6)+0. 2*cos(6)))/(2400*(sin(6)+0.015*cos(6)))Ma=15200/ (3*2400* (sin(6)+0.015*cos(6))+0.8457*200* (sin(6)+0. 2*cos(6)))JD-40基本参数：Fmax ＝2500kg ；M1+M2=2400kg;f1=0.015;f2=0.2; 6分绳mp=1.218kg/m ；p=19950,a=17.5度，L ＝400米。
N=(2500-1.218*100*(sin(13.3)+0. 2*cos(13.3)))/(2400*(sin(13.3) +0.015*cos(13.3)))JD-55基本参数：Fmax ＝4000kg ；M1+M2=2400kg;f1=0.015;f2=0.2; 7分绳mp=1.64kg/m ；Qp=269000N,a=17.5度，L ＝400米。
搬运小绞车技术参数
（一）JD-40调度绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：30 KN4、容绳量：400m5、钢丝绳直径：φ18.5mm6、钢丝破断拉力总和：176 KN7、卷筒尺寸：620*580mm8、总减速比：42.249、外形尺寸：（长*宽*高）mm 2620*1794*139010、绞车重量（含电动机）：2700公斤（二）JD-55调度绞车1、生产厂家：淮南煤矿机械厂2、牵引力：40KN 4、 容绳量：760m5、钢丝绳直径：φ21.5mm 钢丝绳破断拉力总和：233 KN7、卷筒尺寸（直径*宽度）：600*680mm8、总减速比：33.3 10、整机外形尺寸：（长*宽*高）mm ：3150*2280*165311、绞车重量（含电动机）：5670公斤（三）JD-11.4调度绞车 1、厂家：淮南煤矿机械厂 2、牵引力：9.8 KN 4、容绳量：400m5、钢丝绳直径：φ12.5mm钢丝绳破断拉力总和：78 KN 6、卷筒尺寸：224*304mm 7、总减速比：40.688、外形尺寸（长*宽*高）mm ：1120*766*727 9、绞车重量（含电动机）： 542公斤（四）JD-2.5调度绞车1、生产厂家：徐州矿山设备制造有限公司2、牵引力：25KN 4、容绳量：400m5、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN6、卷筒尺寸（直径*宽度）：φ620*580mm 7、外形尺寸（长*宽*高）：1900*2350*1370 8、绞车重量（含电动机）： 2 800公斤（五）JD-2.5调度绞车1、生产厂家：安徽省宿洲龙华机械制造有限公司2、牵引力：25KN5、容绳量：400m6、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN 7、卷筒尺寸（直径*宽度）：625*580mm 8、外形尺寸（长*宽*高）mm ：1790*1270*14809、绞车重量（含电动机）： 2450公斤 （六）JD-1.6调度绞车1、厂家：徐州矿山设备制造有限公司2、牵引力：16KN 4、容绳量： 400m5、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 6、卷筒尺寸：300*356mm7、外形尺寸（长*宽*高）：1350*1140*1190 8、绞车重量（含电动机）：1460公斤（七）JD-25调度绞车 1、生产厂家：淮南煤矿机械厂2、牵引力：17640牛顿力 4、容绳量：400m5、钢丝绳直径：φ15.5mm6、钢丝破断拉力总和：122 KN7、卷筒尺寸：310*400mm8、外形尺寸 （长*宽*高）：1435*1187*1235 10、绞车重量（含电动机）：1542公斤（八）JY50×1.40S 运输绞车 1、基准层上钢丝绳紧张力：快速：50KN, 慢速：100KN2、基准层上钢丝绳紧速度：快速：1.40m/s,慢速：0.65 m/s5、卷筒尺寸：直径*宽度：φ605*600mm6、容绳量： 700m7、钢丝绳直径：φ24mm8、外形尺寸：3382 *1510 *2232 mm （长*宽*高）9、整机重量（含电动机）：6000公斤 15、轨型：18,22,24kg/m （九）JM2-14 型 回柱绞车 1、生产厂家： 淮南煤矿机械厂 2、牵引力：140 KN4、容绳量： 150m5、钢丝绳直径：φ22mm6、、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比： 17510、绞车重量（含电动机）：2480公斤 11、外形尺寸（长*宽*高）：2655*978*988 （十）JH-14 型 回柱绞车1、生产厂家： 凯胜重工有限公司2、牵引力：140 KN3、平均绳速：0.113 m/s4、容绳量： 150m5、钢丝绳直径：φ22mm6、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比：175 10、绞车重量（含电动机）：2505公斤 11、外形尺寸（长*宽*高）：2792*978*1063（十一）JH-8回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 80m6、钢丝绳直径： 15.5mm钢丝破断拉力总和：122 KN7、卷筒尺寸： 280*320mm 8、传动比：181.29、外形尺寸（长*宽*高）：1550*530*570 10、绞车重量（含电动机）：650公斤（十二）JH-14回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 120m6、钢丝绳直径：φ22mm 钢丝破断拉力总和：233KN7、卷筒尺寸：φ380*300mm 8、总减速比： 1889、外形尺寸（长*宽*高）：20300*680*815 mm10、绞车重量（含电动机）：1400公斤（十三）JH2-5回柱绞车 1、厂家：徐州矿山设备制造厂 2、形式：单滚筒缠绕式 3、牵引力：平均49KN4、绳 速： 平均10.2m/min5、容绳量： 80m6、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 7、卷筒尺寸： 276*272 8、总减速比：1579、外形尺寸：1510*624*515（长*宽*高） 10、绞车重量（含电动机）：622公斤（十四）SDJ-28双速多用绞车生产厂家：江苏省无锡市南泉煤矿设备厂 1、钢丝绳直径：Φ26mm 钢丝绳破断拉力总和：325KN 2、容绳量：325m6、外型尺寸（长*宽*高）：3200*983*1116 mm7、整机重量：4000公斤 8、卷筒尺寸：Φ500*520 mm（十五）JSDB-19双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：400m3、钢丝绳直径：Φ30mm 钢丝绳破断拉力总和：433KN7、外型尺寸（长*宽*高）：3500*1455*1270 mm8、整机重量：5500公斤 9、卷筒尺寸：Φ600*768 mm（十六）JSDB-25双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：500m3、卷筒尺寸：Φ580*730 mm4、钢丝绳规格：直径：Φ30mm 钢丝绳破断拉力总和：433KN8、外型尺寸（长*宽*高）：4010*1210*1135mm9、整机重量：7600公斤（十七）SQ-1200/55型顺槽连续牵引车1、生产厂家：兖矿集团常州科学技术开发研究所2、绞车功率：55KW3、牵引力：50KN4、平均绳速：1m/s5、钢丝绳直径：φ21.5mm6、卷筒尺寸：1200mm7、最大容绳量：500m8、电动机规格型号：YB280M- 69、减速器型号：ZDGYK-111，传动比：12.510、电力液压制动器：YWZ5-31511、外形尺寸（长*宽*高）：2400*1500*140012、轨距：900mm 600mm（十八）SQ-80/75型牵引绞车1、生产厂家：常州科研所2、功率：75KW3、牵引力：60KN4、速度：1～1.7m/S5、钢丝绳直径：φ22mm-φ24 mm6、滚筒直径：φ1200mm7、容绳量：1000m8、电动机：YBK2-280S-49、转速：1480r/min10、减速器型号：DBYK280生产厂家：常州减速机总厂有限公司11、防爆型电力液压推动器：BEd201/6（十九）SQ-80/110B型牵引绞车1、生产厂家：常州科研所2、功率：110KW3、牵引力：80KN4、速度：1～1.67m/S5、钢丝绳直径：φ24mm6、滚筒直径：φ1200mm7、容绳量：1000m8、轨距：900m9、减速器型号：DBYK-28010、防爆型电力液压推动器：Bd301/6（二十）SQ-90/132型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：90KN4、无极变速：0.2～2.4m/S5、钢丝绳直径：φ22～24mm6、滚筒直径：φ1400mm7、容绳量：1000m8、轨距：900m（二十一）JWB110BJ型牵引绞车1、生产厂家：常州市武进矿用设备厂2、功率：110KW3、牵引力：80KN4、无极变速：1～1.67m/S5、钢丝绳直径：Φ24mm6、滚筒直径：φ1200mm7、容绳量： 1000m8、轨距：900m9、减速器型号：CKDCYK280生产厂家：江苏省金象减速机有限公司10、防爆型电力液压推动器：BEd201/611、电力液压鼓式制动器：BYW-500/201(二十二)、SQ-100/132P型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：100KN4、牵引速度：0-1-2 m/S5、钢丝绳直径：φ26mm6、滚筒直径：φ1200mm7、轨距：900m。
JD-55绞车运载能力计算
JD—55运载能力计算
一、J D—55调度绞车技术数据
1、牵引力50KN
2、钢丝绳直径φ21.5
3、容绳量850米
4、坡度：150
5、坡长640米
查资料可知：平板车的重量m=1.5T，牵引距离L=640m，选用φ21.5钢丝绳，其破断拉力F P=298000N，参考重量m c=165.8kg,坡度α=150，矿车与轨道的摩擦系数f1=0.015，钢丝绳与地板的摩擦系数f2=0.5，取g=9.8m/s2。
钢丝绳允许的拉力：
当符合《煤矿安全规程》所要求的安全系数，即
钢丝绳与地板的摩擦力及支架与平板车的下滑力总和F P/ F X≥6时，即F X =298000/6=496667 N时，允许载重M为：
496667=(Mg+Lgm c/100)sinα+Mg f1cosα+ Lg m c f2cosα/100
M=1.8×10 5kg
绞车的校核：
当绞车在坡底往上运行时，绞车的载重量M为
50000=(Mg+Lgm c/100)sinα+Mg f1cosα+ Lg m c f2cosα/100
M=15.79×10 3 kg
由此可知，应该按绞车的净拉力来确定载重。
即载重应为15.79吨。
（包括平板车或材料车及封车材料）。
调度绞车选型计算
辅助运输绞车选型计笆机电股辅助运输绞车选型计算一、JD-2.5型调度绞车选型计算：1、安装位置：3采区2号煤轨道下山L一绞车提升钢丝巷道斜长：L=260m 巷道平均倾角：a =20°矿车阻力系数：f=0.0151钢丝绳阻力系数：f=0.352单台提升物件重量：m「单个提升矿车重量矿车重量：1000kg；串车数量：2个1、运输物件最小牵引力计算：F= (m i X2) (sin a+f]COs a)Xg=2000X(sin20° +0.015Xcos20°)X9.8二2000X(0.34+0.015X0.94)X9.8=6940.36N弋 6.94KN2、钢丝绳选择计算根据公式Qp/F〉6.5得此物件所需钢丝绳最小破断拉力总和Qp 叁 6.5F 叁 6.5X6.94 叁 45.11KN根据以上计算结果，通过查表直径为21.5mm的钢丝绳的破断拉力总和为Qp=290KN,大于45.11KN,符合要求；因此钢丝绳选择型号为6X19+FC钢丝绳，直径为21.5mm；钢丝绳单位质量：P=1.66kg/m。
3、绞车选型：F= (m i X2) (sin a+f]COs a)Xg+pXL (sin a+f2cos a)Xg =2000 X( sin20 °+0.015 X cos20 ° )X 9.8 + 1.66 X 260 X (sin20° +0.35Xcos20°)X9.8 =6940.36+2829.66=9770.02N弋 9.8KN根据以上计算结果，通过查表得JD-2.5型调度绞车，牵引力为25KN,大于9.8KN,符合要求，电机功率为40KW。
综上所述3采区2号煤轨道下山绞车选择为JD-2.5型调度绞车，电机功率40KW;牵引钢丝绳型号为6X19+FC圆股钢丝绳，直径为21.5mm；牵引长度260米。
2、安装位置：2号煤轨道大巷L一绞车提升钢丝巷道斜长：L=260m 巷道平均倾角：a =13°矿车阻力系数：f=0.0151钢丝绳阻力系数：f=0.352单台提升物件重量：m「单个提升矿车重量矿车重量：1000kg；串车数量：2个1、运输物件最小牵引力计算：F= (m1 X2) (sin a+f]cos a)Xg=2000X(sin13° +0.015Xcos13°)X9.8=2000X(0.22+0.015X0.97)X9.8=4597.18N弋 4.6KN2、钢丝绳选择计算根据公式Qp/F〉6.5得此物件所需钢丝绳最小破断拉力总和Qp 叁 6.5F 叁 6.5X4.6 叁 29.9KN根据以上计算结果，通过查表直径为21.5mm的钢丝绳的破断拉力总和为Qp=290KN,大于29.9KN,符合要求；因此钢丝绳选择型号为6X19+FC钢丝绳，直径为21.5mm；钢丝绳单位质量：P=1.66kg/m。
各种绞车钢丝绳计算
绞车安装计算1．绞车选型时根据提升重量和斜巷坡度计算牵引力牵引力计算公式：F max= n（W物重+W车重）×（SInа+u1COS a）+W绳重×（SInа+u2COS a）其中n---绞车所提车辆数а---为斜巷最大坡度u1——为车轮与轨道之间的摩擦系数，u1=0。
007——0。
02，一般取0。
015；u2——为钢丝绳与地辊之间的摩擦系数，一般u2=0。
2；W绳重=每米钢丝绳的重量×所需钢丝绳的长度2．根据牵引力选用绞车；确定钢丝绳。
例：1—550扩建内仓上口，最大坡度19○，长度30米，预计一次只提一辆矸石车，计划选用钢丝绳直径为φ12.5mm，公称抗拉强度1700Mpa，钢丝绳最小破断拉力总和为9.3吨。
N=1辆，а=19○，u1=0。
015，u2=0。
2，W绳重=(54.12㎏/100米)×30米1、牵引力计算F max=W车物×(sinθ+u1cosθ)+W绳×(sinθ+u2cosθ)=（1.8+0.6）×1000×(sin19º+0.015cos19º)+(54.12/100)×30×(sin19º+0.2cos19º)=2400×0.33975+16.236×0.5147= 815+8.4=823.4公斤≈0.83吨< 1吨故绞车可以选用JD-11.4KW，斜巷提升安全系数大于6.5,9.3÷0.83=11>6.5，故钢丝绳可以选用直径为φ12.5mm。
例：2—550扩建内仓上口，最大坡度19○，长度30米，预计一次提两辆矸石车，计划选用钢丝绳直径为φ15.5mm，公称抗拉强度1700Mpa，钢丝绳最小破断拉力总和为15.2吨。
1、牵引力计算F max=W车物×(sinθ+u1cosθ)+W绳×(sinθ+u2cosθ)=2×（1.8+0.6）×1000×(sin19º+0.015cos19º)+(84.57/100)×30×(sin19º+0.2cos19º)=4800×0.33975+25.37×0.5147= 1630.8+13.1=1644公斤≈1.7吨< 1.8吨故绞车可以选用JD-25KW，斜巷提升安全系数大于6.5,15.2÷1.7=8.9>6.5，故钢丝绳可以选用直径为φ15.5mm。
JSDB25绞车容绳量计算
JSDB25AY(PY)双速绞车容绳量计算
JSDB25AY(PY)双速绞车滚筒尺寸：内宽H870mm，外径D1450mm，内径d 680mm，缠绕d1 34mm钢丝绳，则容绳量为：缠绕层数=［（D-d）÷2-2.5×34］÷0.866÷34=［（1450-680）÷2-2.5×34］÷0.85÷34=10.38
取层数n：10层
式中减去2.5×34为煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径。
因为钢丝绳缠绕时每层之间为交错排列，所以除以0.85的系数。
每层缠绕圈数Z：内宽÷钢丝绳直径=870÷34=25.59
取圈数：25圈
则容绳量=n×∏×Z[（d+ d1）+(n-1)d1×0.85]=10×3.14×25×[（680+34）+（10-1）×34×0.85]≈765m
结论：1、765米符合说明说上容绳量750m长度，符合煤矿安全规程规定容绳量最上层距滚筒边缘不少于 2.5倍钢丝绳直径的要求。
2、卷筒直径为680mm，钢丝绳直径为34mm , 卷筒直径与钢丝绳直径比值为：680/34=20大于18倍。
绞车选型计算
调度绞车钢丝绳验算一、绞车的选型与计算1、JD－40（A）绞车参数：（1）已知参数：倾角α1＝80最大值，提升距离L1＝320m，矿车连接器强度PC＝60KN。
根据斜巷施工参数，提升初选JD －25（A）调度绞车，绞车启动器为QBZ－80N型；绞车负荷线均选用3×25＋1×10阻燃橡套电缆。
（2）根据《JD－25（A）调度绞车使用说明书》提供技术数据：卷筒直径Φ1＝310mm，容绳量L1＝350m，钢丝绳直径Φ1＝18.5mm，最大静张力F1max＝25KN，绞车牵引力F1牵＝16000N，最大绳速V1max＝1.399m/s；电动机型号YBJ－40，电机功率P1＝25KW，电压U＝660V／380V，转速n1＝1465r／min。
JD－25（A）调度绞车钢丝绳（根据运输距离及其它条件）选择6×19＋FC型钢丝绳：其绳径为18.5mm，q1＝1.218kg/m，钢丝破断拉力F1破＝215KN，强度P1＝1670Mpa，钢丝直径δ1＝1.2mm。
2、校验钢丝绳安全系数（1）钢丝绳的最大静拉力：F1max＝n(Q1＋Q2)g(sinα＋f1cosα)＋q1L1g(sinα＋f2c osα)＝1(1000＋15000)×9.8×(sin8°＋0.015×cos8°)＋1.218×320×9.8×(sin8°＋0.3cos85°)＝26518.16 N提升距离：L1＝320m巷道倾角：a1＝8°（最大值）绞车牵引力：F1牵＝25000N容绳量：L1＝350m（钢丝绳直径为18.5mm）钢丝绳净重：q1＝1.218 Kg/m钢丝绳强度：P1＝P2＝1670MPa总破断拉力：F1破＝215KN矿车自重：Q1＝1000Kg矿车载重：Q2＝15000Kg矿车与轨道摩擦系数：f1＝0.015钢丝绳的摩擦系数：f2＝0.3矿车数：n＝1安全系数M＝F1破÷F1max＝215000÷26518.16＝8.1＞6.5 符合《煤矿安全规程》规定（2）容绳量校核：提升长度为L1＝300m、L1＜L；经过验算说明所选钢丝绳完全满足施工需要。
煤矿井下常用调度绞车、回柱绞车、无极绳绞车(顺槽连续牵引车)技术参数及基础图集
煤矿井下常用调度绞车、回柱绞车、无极绳绞车（顺槽连续牵引车）技术参数及基础图集一、绞车运输设备技术参数（一）JD-1，JD-1.6，JD-2系列调度绞车技术参数见（表2-2-1），基础图见（图2-2-1）、（图2-2-2）、（图2-2-3）和（图2-2-4）表2-2-1JD-1、D-1.6型（JD-22）和JD-2型（JD-25）调度绞车技术规范（二）JD-2.5，JD-3系列调度绞车技术参数见（表2-2-2），基础图见（图2-2-5）、（图2-2-6）、（图2-2-7）、（图2-2-8）表2-2-2JD-2.5型（JD-40）和JD-3型（JD-45）调度绞车技术规范（三）JY-4系列调度绞车技术参数见（表2-2-3），基础图见（图2-2-9）、(图2-2-10)、(图2-2-11)表2-2-3执行标准：JB/T9028-1999《运输绞车》（四）JH-8系列回柱机技术参数见（表2-2-4）表2-2-4JH-8系列回柱绞车技术规范（五）JH-14C和JH-20A回柱机技术参数见（表2-2-5），基础图见（图2-2-12）表2-2-5JH-14C和JH-20A型回柱绞车技术规范（六）SDJ系列回柱机技术参数见（表2-2-6），基础图见（图2-2-13）、（图2-2-14）、（图2-2-15）表2-2-6ＳＤＪ系列多用途绞车技术规范二、 顺槽连续牵引车技术规范（一） SQ-1200型顺槽连续牵引车 见表2-2-7表2-2-74.运输能力连续牵引车牵引能力可根据验算程序计算确定，对适应坡度和牵引重量进行计算，一般情况可参考表2-2-7选用，在1500m 运距工况条件下连续牵引车运输能力见表2-2-8表2-2-8绞车、张紧装置及尾轮基础图见（图2-2-17）、（图2-2-18）、（图2-2-19）、（图2-2-20）、（图2-2-21）、（图2-2-22）。
三、 绞车基础图集JD-2.5绞车基础图（济南煤机厂）绞车铸铁底座，厚350mm，孔径30mm，使用螺栓直径26mm。
各种绞车及钢丝绳全参数表格
各种绞车参数表正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）+Pk×Lc(sinα+f2ccosα)式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度； Pk：钢丝绳的单重，Kg/m；Lc：提升距离，m；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；f2：钢丝绳的磨擦阻力系数，通常取 0.40；(2)、安全系数的测定：Sb/Sbmax≥6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。
对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；(2)、安全系数的测定：Sb-3×F/Sbmax≥6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。
F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)（二）提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为：Q总=Q（Sinα±f1Cosα）+qL(Sinα±f2Cosα)。
钢丝绳安全系数：m=Qq/Q总式中：Q----提升或拖运设备重量；q----每m钢丝绳单重；α--- 巷道坡度；f1----设备或车辆运动阻力系数轨道提升运输取0.01，底板拖运取0.3；f2----提升钢丝绳运动阻力系数轨道提升运输取0.02，底板拖运取0.02。
Qq---- 钢丝绳破断拉力。
M ----钢丝绳安全系数，轨道提升运输取6.5，底板拖运取3.5。
绞车容绳量计算
绞车容绳量计算第一篇：绞车容绳量计算绞车容绳量计算JSDB-12双速绞车滚筒尺寸：内宽H360mm，外径D840mm，内径d400mm，缠绕d115.5mm钢丝绳，则容绳量为：缠绕层数=［（D-d）÷2-2.5×15.5］÷0.866÷15.5=［（840-400）÷2-2.5×15.5］÷0.866÷15.5=13.5 取层数n：13层式中减去2.5×15.5为煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径。
因为钢丝绳缠绕时每层之间为交错排列，所以除以0.866的系数。
每层缠绕圈数Z：内宽÷钢丝绳直径=360÷15.5=23.2 取圈数：23圈则容绳量=n×∏×Z（d+ d1）+(n-1)d1×0.866=13×3.14×23×（400+15.5）+（13-1）×15.5×0.866≈391m第二篇：JSDB16绞车容绳量计算JSDB16AY(PY)双速绞车容绳量计算JSDB16AY(PY)双速绞车滚筒尺寸：内宽H 520mm，外径D 1100mm，内径d 560mm，缠绕d1 28mm钢丝绳，则容绳量为：缠绕层数=［（D-d）÷2-2.5×30］÷0.866÷30=［（1100-560）÷2-2.5×28］÷0.85÷28=8.4 取层数n：8层式中减去2.5×28为煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径。
因为钢丝绳缠绕时每层之间为交错排列，所以除以0.85的系数。
每层缠绕圈数Z：内宽÷钢丝绳直径=520÷28=18.57 取圈数：18圈则容绳量=n×∏×Z[（d+ d1）+(n-1)d1×0.866]=8×3.14×18×[（560+28）+（8-1）×28×0.85]≈341m 结论：1、341米符合说明说上容绳量320m长度，符合煤矿安全规程规定容绳量最上层距滚筒边缘不少于2.5倍钢丝绳直径的要求。
