汽车设计荷载汇总
我们身边的车辆荷载设计及其他
我们身边的车辆荷载设计及其他背景：我国目前路面上的车辆荷载特性随着国民经济的提高和交通事业的飞速发展, 这几年道路上行驶的车辆在数量和载重量上都不断增大。
主要表现为:(1)超载现象十分突出。
车辆荷载的作用是影响路面使用寿命的关键因素之一，它一般以车辆总重、各轴型的轴重、各轮组的轮重表征。
包括我国在内的许多发展中国家，超载现象十分普遍。
(2)公路交通组成中重载车辆比例很高。
在公路交通流的组成中，重载交通占有了很大的比例。
很显然，随着国家经济的发展，公路线上交通量的不断增加也是国内路面荷载特征的变化趋势之一。
我国公路上的货物流量，既使近几年，平均每年仍以5%左右的速度增长。
《标准》所规定的以车队为计算荷载图式的车辆荷载标准，是设计公路桥梁及其它构造物所规定的计算荷载。
为了保证桥梁的安全储备和使用寿命，对桥上实际行驶的车辆轴重和总重必须予以严格限制，一般情况下，不允许采用设计的极限值。
那么，设计轴荷载多大，桥上实际行驶车辆的轴荷载也允许多大是不对的，车辆设计荷载与车辆轴载、总载限制是两个不同的概念，不可混为一谈。
世界上有一些国家制定了车辆轴载限值标准。
他们在制定设计车辆荷载标准及车辆轴重限值时，除了考虑本国的国民经济发展水平外，同时考虑了采用重型汽车提高轴重限值而获得的运输经济效益与相应增加的公路基本建设投资及原有公路网的补强改造费用之间的合理平衡。
由于提高轴重对公路投资的影响十分惊人，长期以来，各国政府都采用了极其慎重的态度。
如今的公路桥涵结构设计用车辆荷载标准模式是根据我国建国以后公路上交通荷载的实际情况，经过相当长时期的分析、研究和修正确定的。
经过几十年的修订、完善，其分级逐步完善、科学、合理，基本适应了我国公路桥涵结构发展的需求。
车辆已经成为现代人生活的一部分。
所以在对我们平日生活环境的设计中也经常遇到需要考虑机动车辆荷载的情况,除了一些地上停车库停车场外，小区内道路、消防通道和道路下的管沟盖板都与车辆荷载紧密相关。
新旧规范中的汽车荷载比较
新旧规范中的汽车荷载比较Prepared on 24 November 2020新旧规范中的汽车荷载比较前言：我国公路桥梁结构设计采用的汽车荷载标准长期以来采用汽车车队的形式，计算荷载和验算荷载相结合的模式。
原规范将汽车荷载划分为汽车—超20级、汽车—20级、汽车—15级、汽车—10级共四个等级，并且每个等级规定了验算荷载——挂车和履带车荷载；而新规范只将汽车荷载分为公路—I级和公路—II 级两个等级，取消了原规范规定的汽车—15级和汽车—10级汽车荷载，并且不考虑验算荷载。
公路—I级相当于原规范的汽车—超20，公路—II级相当于原规范的汽车—20级。
两者对简支梁的内力有什么区别，我们接下来就来分析这个问题。
正文：新旧规范汽车荷载对简支梁产生的内力主要体现在两个方面：1.汽车荷载的计算图式不同。
原规范汽车荷载的计算图式是以一辆加重车和具有规定间距的若干辆标准车组成的车队表示的。
新规范采用车道荷载即由均布荷载和集中荷载组成的图式。
2.冲击系数不同。
旧规范近似地认为冲击力与计算跨径成反比，并与桥梁的结构形式有关。
而新规范采用了结构基频来计算桥梁结构的冲击系数。
一．跨径20米的简支梁的内力分析。
下面以混凝土简支梁为研究对象，分析新旧规范标准汽车荷载效应的差别。
该桥标准跨径20m，主梁全长，计算跨径，桥面净空为净—7m+2×。
主梁结构尺寸如下图示。
设计荷载分别采用《公路桥涵设计通用规范》（JTG D60-2004）采用的公路—I 级、公路—II级与《公路桥涵设计通用规范》（JTJ 021-85）采用的汽车—超20级、汽车—20级进行对比分析。
（一）.新桥规计算的荷载效应根据上节中主梁结构纵、横截面的布置，取用其的一根主梁计算其各控制截面的汽车荷载效应。
汽车荷载效应计算按《公路桥涵通用设计规范》（JTG D60-2004）条规定，简支梁结构的冲击系数由下式计算：介于和14HZ之间，冲击系数按下式计算：汽车荷载效应计算结果见下表：汽车一级荷载：汽车二级荷载：（二）．按照旧桥规计算的荷载效应汽车荷载效应计算：在汽车荷载效应计算中，直接用规范中采用的标准汽车荷载在主梁上加载，从而计算出主梁各控制截面（支点、四分点和跨中截面）的最大弯矩和剪力效应。
消防车、汽车荷载取值标准
根据《工程结构通用规范》GB 55001-20214.2.3汽车通道及客车停车库的楼面均布活荷载标准值及其组合值系数、频遇值系数和准永久值系数的取值，不应小于表4.2.3的规定。当应用条件不符合本表要求时，应按效应等效原则，将车轮的局部荷载换算为等效均布荷载。
类别
标准值
（KN/m2）
组合值
系数ψc
频遇值
系数ψf
准永久值
系数ψq
单向板楼盖
（2m≤板跨L）
定员不超过9人的小型客车
4.0
0.7
0.7
0.6
满载总重不大于300KN的消防车
35.0
0.7
0.5
0.0
双向板楼盖
（3m≤板跨短边L＜6m）
定员不超过9人的小型客车
5.5-0.5L
0.7
0.7
0.6
满载总重不大于300KN的消防车
50.0-5.0L
0.7
0.5
0.0
双向板楼盖
（6m≤板跨短边L）
和无梁楼盖（柱Biblioteka 不小于6m×6m）定员不超过9人的小型客车
2.5
0.7
0.7
0.6
满载总重不大于300KN的消防车
20.0
0.7
0.5
0.0
第三讲：车辆荷载(部分)
5、车道荷载 “均布荷载+集中荷载”的形式
根据车道荷载与车辆荷载在结构构件中产生的内力（弯矩、剪力） 等效确定
公路-I级车道荷载
均布荷载标准值 qk 10.5 kN m
• 表2.15 横向折减系数
横向布置设 计车道数/条
横向折减系数
2345678
1.00 0.78 0.67 0.60 0.55 0.52 0.50
2.1.6、桥梁人群荷载
当桥梁计算跨径50m时，人群荷载标准值取 3.0 kN/m2
当桥梁计算跨径 150m时，人群荷载标准值取 2.5 kN/m2
当 50m<桥梁计算跨径< 150m时，由线性内插法得到人群荷载
标准值
城镇郊区行人密集地区的公路桥梁，人群荷载标准值取上述规定
值的1.15倍
专用人行桥梁，人群荷载标准值取3.5 kN/m2
人群荷载在横向应布置在人行道的净宽内；
在纵向施加于使结构产生最不利荷载效应的区段内
人行道板（局部构件）可以一块板为单元，按标准值4.0 kN/m2
的均布荷载计算
计算人行道栏杆时，
2.1.4 车辆荷载
汽车荷载：参见《公路工程技术标准》。
汽车荷载是公路、桥梁设计的基本可变荷载。
分类：分为车辆荷载和车道荷载两大类，计 算时根据不同的构件和具体情况，采用一种荷载 形式，但不能进行叠加。
1、一辆汽车的总重力=汽车自重+载重量。一辆 100kN的汽车 30 70
Байду номын сангаас
2、汽车荷载 车道荷载
前轴 后轴

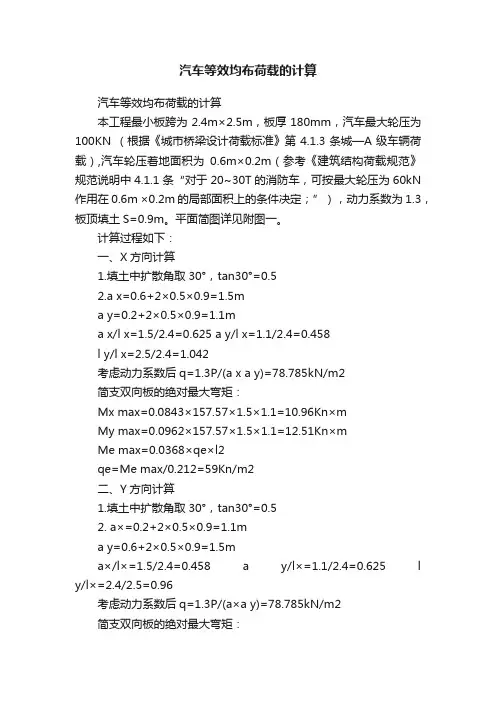

汽车等效均布荷载的计算
汽车等效均布荷载的计算汽车等效均布荷载的计算本工程最小板跨为2.4m×2.5m，板厚180mm，汽车最大轮压为100KN （根据《城市桥梁设计荷载标准》第4.1.3条城—A级车辆荷载）,汽车轮压着地面积为0.6m×0.2m（参考《建筑结构荷载规范》规范说明中4.1.1条“对于20~30T的消防车，可按最大轮压为60kN 作用在0.6m ×0.2m的局部面积上的条件决定；”），动力系数为1.3，板顶填土S=0.9m。
平面简图详见附图一。
计算过程如下：一、X方向计算1.填土中扩散角取30°，tan30°=0.52.a x=0.6+2×0.5×0.9=1.5ma y=0.2+2×0.5×0.9=1.1ma x/l x=1.5/2.4=0.625 a y/l x=1.1/2.4=0.458l y/l x=2.5/2.4=1.042考虑动力系数后q=1.3P/(a x a y)=78.785kN/m2简支双向板的绝对最大弯矩：Mx max=0.0843×157.57×1.5×1.1=10.96Kn×mMy max=0.0962×157.57×1.5×1.1=12.51Kn×mMe max=0.0368×qe×l2qe=Me max/0.212=59Kn/m2二、Y方向计算1.填土中扩散角取30°，tan30°=0.52. a×=0.2+2×0.5×0.9=1.1ma y=0.6+2×0.5×0.9=1.5ma×/l×=1.5/2.4=0.458 a y/l×=1.1/2.4=0.625 l y/l×=2.4/2.5=0.96考虑动力系数后q=1.3P/(a×a y)=78.785kN/m2简支双向板的绝对最大弯矩：Mx max=0.0962×157.57×1.5×1.1=12.50Kn×m My max=0.0843×157.57×1.5×1.1=10.96Kn×m Me max=0.0368×qe×l2qe=Me max/0.23=54.37Kn/m2附图一本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。

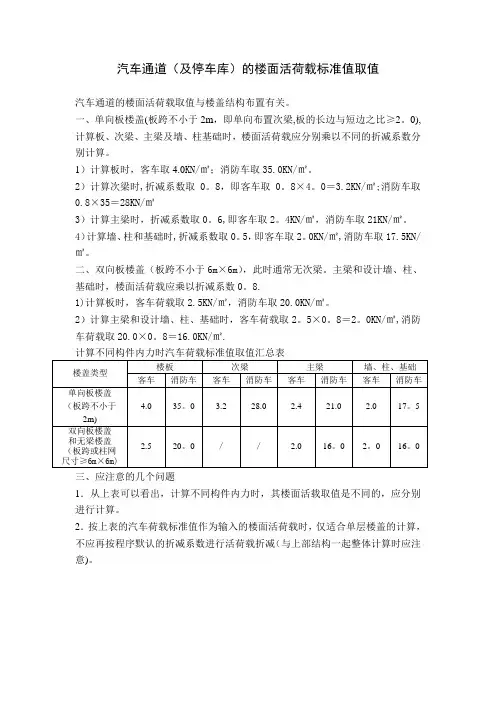

汽车通道(及停车库)的楼面活荷载标准值取值
汽车通道（及停车库）的楼面活荷载标准值取值汽车通道的楼面活荷载取值与楼盖结构布置有关。
一、单向板楼盖(板跨不小于2m，即单向布置次梁,板的长边与短边之比≥2。
0),计算板、次梁、主梁及墙、柱基础时，楼面活荷载应分别乘以不同的折减系数分别计算。
1）计算板时，客车取4.0KN/㎡；消防车取35.0KN/㎡。
2）计算次梁时,折减系数取0。
8，即客车取0。
8×4。
0＝3.2KN/㎡;消防车取0.8×35＝28KN/㎡3）计算主梁时，折减系数取0。
6,即客车取2。
4KN/㎡，消防车取21KN/㎡。
4）计算墙、柱和基础时,折减系数取0。
5，即客车取2。
0KN/㎡,消防车取17.5KN/㎡。
二、双向板楼盖（板跨不小于6m×6m），此时通常无次梁。
主梁和设计墙、柱、基础时，楼面活荷载应乘以折减系数0。
8.1)计算板时，客车荷载取2.5KN/㎡，消防车取20.0KN/㎡。
2）计算主梁和设计墙、柱、基础时，客车荷载取2。
5×0。
8＝2。
0KN/㎡,消防车荷载取20.0×0。
8＝16.0KN/㎡.三、应注意的几个问题1．从上表可以看出，计算不同构件内力时，其楼面活载取值是不同的，应分别进行计算。
2．按上表的汽车荷载标准值作为输入的楼面活荷载时，仅适合单层楼盖的计算，不应再按程序默认的折减系数进行活荷载折减（与上部结构一起整体计算时应注意)。
楼面活载与汽车载重量的关系1．单向板楼盖活荷载（板)取4.0KN/㎡或双向板楼盖活载（板）取2.5KN/㎡时，楼面仅容许通行或停放载人数少于9人的小型客车。
单向板楼盖活荷载（板）取6。
0KN/㎡时,楼面容许通行总重量2.5×6×6。
0×0.43＝38.7KN的汽车,约相当于载重量为1.25t～1。
5t的小型货车。
单向板楼盖活荷载（板）取8。
0KN/㎡时,楼面容许通行总重量2.5×7×8。
汽车设计荷载汇总
汽车设计荷载汇总汽车是一种重要的交通工具，在设计过程中需要考虑各种荷载，以确保汽车的安全性和稳定性。
荷载是指汽车在使用过程中承受的各种力和重量，包括静态荷载和动态荷载。
在汽车设计中，需要综合考虑静态荷载、动态荷载、冲击荷载和疲劳荷载等因素。
静态荷载是指汽车在停止或静止状态下承受的荷载。
这些荷载包括车身自重、乘员、货物、车辆自动装置等。
设计师需要通过计算和模拟来确定车身和底盘结构的强度和刚度，以及零部件的寿命和耐久性。
静态荷载的分布不均匀会对汽车的稳定性和操控性产生负面影响，因此需要在设计过程中对载重均衡和重心位置进行考虑。
动态荷载是指汽车在行驶过程中承受的各种力和振动。
这些荷载包括加速、制动、转向、行驶过程中的起伏和颠簸等。
车辆在行驶过程中会受到各种振动和冲击，因此车身和底盘结构需要具备足够的强度和刚度，以保证乘员的安全和舒适性。
同时，悬挂系统、制动系统、转向系统等关键零部件也需要经过特殊设计和测试，以适应不同的行驶环境和路况。
冲击荷载是指汽车在碰撞事故中承受的力和压力。
在汽车设计中，需要考虑碰撞安全性能，并采用各种安全装置来减少乘员受伤风险。
汽车的车身结构需要具备一定的变形能力，并能吸收和分散碰撞能量，以减少乘员对碰撞的刚性反应。
疲劳荷载是指汽车在长时间使用和重复加载的过程中承受的荷载。
长时间使用和重复加载会导致零部件的损坏和疲劳断裂。
因此，在汽车设计中需要进行疲劳寿命分析和疲劳试验，以保证零部件的耐久性和寿命。
除了上述荷载外，汽车设计还需要考虑其他特殊荷载，如风荷载、雪荷载、爬坡荷载等。
风荷载是指汽车在强风中承受的水平和垂直方向的力。
雪荷载是指汽车在雪地行驶时承受的雪的重量和阻力。
爬坡荷载是指汽车在爬坡行驶时承受的重力和阻力。
综上所述，汽车设计中需要考虑多种荷载，包括静态荷载、动态荷载、冲击荷载、疲劳荷载和其他特殊荷载。
这些荷载对汽车的安全性、稳定性和舒适性产生重要影响，因此在设计过程中需要进行详细的计算和分析，以确保汽车的性能和品质达到要求。
新旧规范中的汽车荷载比较
新旧规范中的汽车荷载比较前言：我国公路桥梁结构设计采用的汽车荷载标准长期以来采用汽车车队的形式，计算荷载和验算荷载相结合的模式。
原规范将汽车荷载划分为汽车—超20级、汽车—20级、汽车—15级、汽车—10级共四个等级，并且每个等级规定了验算荷载——挂车和履带车荷载；而新规范只将汽车荷载分为公路—I级和公路—II 级两个等级，取消了原规范规定的汽车—15级和汽车—10级汽车荷载，并且不考虑验算荷载。
公路—I级相当于原规范的汽车—超20，公路—II级相当于原规范的汽车—20级。
两者对简支梁的内力有什么区别，我们接下来就来分析这个问题。
正文：新旧规范汽车荷载对简支梁产生的内力主要体现在两个方面：1.汽车荷载的计算图式不同。
原规范汽车荷载的计算图式是以一辆加重车和具有规定间距的若干辆标准车组成的车队表示的。
新规范采用车道荷载即由均布荷载和集中荷载组成的图式。
2.冲击系数不同。
旧规范近似地认为冲击力与计算跨径成反比，并与桥梁的结构形式有关。
而新规范采用了结构基频来计算桥梁结构的冲击系数。
一．跨径20米的简支梁的内力分析。
下面以混凝土简支梁为研究对象，分析新旧规范标准汽车荷载效应的差别。
该桥标准跨径20m，主梁全长19.96m，计算跨径19.50m，桥面净空为净—7m+2×1.75m。
主梁结构尺寸如下图示。
设计荷载分别采用《公路桥涵设计通用规范》（JTG D60-2004）采用的公路—I级、公路—II级与《公路桥涵设计通用规范》（JTJ 021-85）采用的汽车—超20级、汽车—20级进行对比分析。
（一）.新桥规计算的荷载效应根据上节中主梁结构纵、横截面的布置，取用其的一根主梁计算其各控制截面的汽车荷载效应。
汽车荷载效应计算按《公路桥涵通用设计规范》（JTG D60-2004）4.3.2条规定，简支梁结构的冲击系数由下式计算：介于1.5HZ和14HZ之间，冲击系数按下式计算：汽车荷载效应计算结果见下表：（二）．按照旧桥规计算的荷载效应汽车荷载效应计算：在汽车荷载效应计算中，直接用规范中采用的标准汽车荷载在主梁上加载，从而计算出主梁各控制截面（支点、四分点和跨中截面）的最大弯矩和剪力效应。
新旧规范中的汽车荷载比较
新旧规范中的汽车荷载比较前言：我国公路桥梁结构设计采用的汽车荷载标准长期以来采用汽车车队的形式，计算荷载和验算荷载相结合的模式。
原规范将汽车荷载划分为汽车—超20 级、汽车—20级、汽车—15 级、汽车—10级共四个等级，并且每个等级规定了验算荷载——挂车和履带车荷载；而新规范只将汽车荷载分为公路—I 级和公路—II 级两个等级，取消了原规范规定的汽车—15级和汽车—10 级汽车荷载，并且不考虑验算荷载。
公路—I 级相当于原规范的汽车—超20，公路—II 级相当于原规范的汽车—20 级。
两者对简支梁的内力有什么区别，我们接下来就来分析这个问题。
正文：新旧规范汽车荷载对简支梁产生的内力主要体现在两个方面：1.汽车荷载的计算图式不同。
原规范汽车荷载的计算图式是以一辆加重车和具有规定间距的若干辆标准车组成的车队表示的。
新规范采用车道荷载即由均布荷载和集中荷载组成的图式。
2.冲击系数不同。
旧规范近似地认为冲击力与计算跨径成反比，并与桥梁的结构形式有关。
而新规范采用了结构基频来计算桥梁结构的冲击系数。
一．跨径20 米的简支梁的内力分析。
下面以混凝土简支梁为研究对象，分析新旧规范标准汽车荷载效应的差别。
该桥标准跨径20m,主梁全长19.96m,计算跨径19.50m,桥面净空为净一7m+2X1.75m。
主梁结构尺寸如下图示。
设计荷载分别采用《公路桥涵设计通用规范》 (JTG D60-2004)采用的公路—I 级、公路—II 级与《公路桥涵设计通用规范》 (JTJ 021-85)采用的汽车—超20 级、汽车—20 级进行对比分析。
(一).新桥规计算的荷载效应根据上节中主梁结构纵、横截面的布置, 取用其的一根主梁计算其各控制截面的汽车荷载效应。
汽车荷载效应计算按《公路桥涵通用设计规范》( JTG D60-2004) 4.3.2 条规定,简支梁结构的冲击系数由下式计算：介于1.5HZ 和14HZ 之间,冲击系数按下式计算：汽车荷载效应计算结果见下表：（二）.按照旧桥规计算的荷载效应汽车荷载效应计算：在汽车荷载效应计算中，直接用规范中采用的标准汽车荷载在主梁上加载，从而计算出主梁各控制截面（支点、四分点和跨中截面）的最大弯矩和剪力效应。
汽车荷载和车道荷载
6 汽车及人群荷载6.0.1 汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构整体计算应采用车道荷载；桥梁局部加载及涵洞、桥台台后汽车引起的土压力和挡土墙上汽车引起的土压力等的计算应采用车辆荷载。
车辆荷载与车道荷载的作用不得叠加。
6.0.2 汽车荷载等级应符合表6.0.2规定。
表6.0.2 汽 车 荷 载 等 级公路等级高速公路一级公路二级公路三级公路四级公路汽车荷载等级 公路—Ⅰ级 公路—Ⅰ级 公路—Ⅱ级 公路—Ⅱ级 公路—Ⅱ级汽车荷载等级的选用应根据公路等级和远景发展需求确定。
一条公路上的桥涵宜采用同一汽车荷载等级。
6.0.3 公路—Ⅰ级汽车荷载的车道荷载的计算图式如图6.0.3。
图6.0.3 车道荷载1 均布荷载标准值为5.10=K q kN/m 。
2 集中荷载标准值K P 按以下规定选取：桥梁计算跨径j L ≤5m 时，=K P 180kN ；桥梁计算跨径≥j L 50m 时，=K P 360kN ；桥梁计算跨径5＜j L ＜50时，K P 值采用直线内插求得。
计算剪力效应时，上述均布荷载和集中荷载的标准值应乘以1.2的系数。
3 桥梁设计时，应根据本标准第6.0.4条确定的设计车道数布置车道荷载。
每条设计车道上均应布置车道荷载：纵向：均布荷载标准值K q 沿桥梁纵向可任意截取，并满布于使结构产生最不利荷载效应的同号影响线上；集中荷载标准值K P 则作用于相应影响线中一个影响线峰值处。
横向：均布荷载和集中荷载都均匀分布在设计车道3.5m 宽度内。
6.0.4 公路—Ⅰ级汽车荷载的车辆荷载以一辆标准车表示，其主要技术指标应符合表6.0.4-1规定。
表6.0.4-1 车辆荷载主要技术指标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 前轴重力标准值 kN 30 中轴重力标准值 kN 2×120 后轴重力标准值 kN 2×140 轴 距 m 3+1.4+7+1.4轮 距 m 1.8 前轮着地宽度及长度 m 0.3×0.2 中、后轮着地宽度及长度 m 0.6×0.2 车辆外形尺寸（长×宽）m15×2.5车辆荷载在每条设计车道上布置一辆单车。
汽车荷载和车道荷载
6 汽车及人群荷载6.0.1 汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构整体计算应采用车道荷载；桥梁局部加载及涵洞、桥台台后汽车引起的土压力和挡土墙上汽车引起的土压力等的计算应采用车辆荷载。
车辆荷载与车道荷载的作用不得叠加。
6.0.2 汽车荷载等级应符合表6.0.2规定。
表6.0.2 汽 车 荷 载 等 级公路等级高速公路一级公路二级公路三级公路四级公路汽车荷载等级 公路—Ⅰ级 公路—Ⅰ级 公路—Ⅱ级 公路—Ⅱ级 公路—Ⅱ级汽车荷载等级的选用应根据公路等级和远景发展需求确定。
一条公路上的桥涵宜采用同一汽车荷载等级。
6.0.3 公路—Ⅰ级汽车荷载的车道荷载的计算图式如图6.0.3。
图6.0.3 车道荷载1 均布荷载标准值为5.10=K q kN/m 。
2 集中荷载标准值K P 按以下规定选取：桥梁计算跨径j L ≤5m 时，=K P 180kN ；桥梁计算跨径≥j L 50m 时，=K P 360kN ；桥梁计算跨径5＜j L ＜50时，K P 值采用直线内插求得。
计算剪力效应时，上述均布荷载和集中荷载的标准值应乘以1.2的系数。
3 桥梁设计时，应根据本标准第6.0.4条确定的设计车道数布置车道荷载。
每条设计车道上均应布置车道荷载：纵向：均布荷载标准值K q 沿桥梁纵向可任意截取，并满布于使结构产生最不利荷载效应的同号影响线上；集中荷载标准值K P 则作用于相应影响线中一个影响线峰值处。
横向：均布荷载和集中荷载都均匀分布在设计车道3.5m 宽度内。
6.0.4 公路—Ⅰ级汽车荷载的车辆荷载以一辆标准车表示，其主要技术指标应符合表6.0.4-1规定。
表6.0.4-1 车辆荷载主要技术指标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 前轴重力标准值 kN 30 中轴重力标准值 kN 2×120 后轴重力标准值 kN 2×140 轴 距 m 3+1.4+7+1.4轮 距 m 1.8 前轮着地宽度及长度 m 0.3×0.2 中、后轮着地宽度及长度 m 0.6×0.2 车辆外形尺寸（长×宽）m15×2.5车辆荷载在每条设计车道上布置一辆单车。
汽车通道(及停车库)的楼面活荷载标准值取值
汽车通道（及停车库）的楼面活荷载标准值取值汽车通道的楼面活荷载取值与楼盖结构布置有关。
一、单向板楼盖（板跨不小于2m，即单向布置次梁，板的长边与短边之比≥2.0），计算板、次梁、主梁及墙、柱基础时，楼面活荷载应分别乘以不同的折减系数分别计算。
1）计算板时，客车取4.0KN/㎡；消防车取35.0KN/㎡。
2）计算次梁时，折减系数取0.8，即客车取0.8×4.0＝3.2KN/㎡；消防车取0.8×35＝28KN/㎡3）计算主梁时，折减系数取0.6，即客车取2.4KN/㎡，消防车取21KN/㎡。
4）计算墙、柱和基础时，折减系数取0.5，即客车取2.0KN/㎡，消防车取17.5KN/㎡。
二、双向板楼盖（板跨不小于6m×6m），此时通常无次梁。
主梁和设计墙、柱、基础时，楼面活荷载应乘以折减系数0.8。
1）计算板时，客车荷载取2.5KN/㎡，消防车取20.0KN/㎡。
2）计算主梁和设计墙、柱、基础时，客车荷载取2.5×0.8＝2.0KN/㎡，消防车荷载取20.0×0.8＝16.0KN/㎡.计算不同构件内力时汽车荷载标准值取值汇总表三、应注意的几个问题1．从上表可以看出，计算不同构件内力时，其楼面活载取值是不同的，应分别进行计算。
2．按上表的汽车荷载标准值作为输入的楼面活荷载时，仅适合单层楼盖的计算，不应再按程序默认的折减系数进行活荷载折减（与上部结构一起整体计算时应注意）。
楼面活载与汽车载重量的关系1．单向板楼盖活荷载（板）取4.0KN/㎡或双向板楼盖活载（板）取2.5KN/㎡时，楼面仅容许通行或停放载人数少于9人的小型客车。
单向板楼盖活荷载（板）取6.0KN/㎡时，楼面容许通行总重量2.5×6×6.0×0.43＝38.7KN的汽车，约相当于载重量为1.25t～1.5t的小型货车。
单向板楼盖活荷载（板）取8.0KN/㎡时，楼面容许通行总重量2.5×7×8.0×0.43＝60.2KN的汽车，约相当于载重量为2.5t的货车。
汽车荷载和车道荷载
6 汽车及人群荷载6.0.1 汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构整体计算应采用车道荷载；桥梁局部加载及涵洞、桥台台后汽车引起的土压力和挡土墙上汽车引起的土压力等的计算应采用车辆荷载。
车辆荷载与车道荷载的作用不得叠加。
6.0.2 汽车荷载等级应符合表6.0.2规定。
表6.0.2 汽 车 荷 载 等 级公路等级高速公路一级公路二级公路三级公路四级公路汽车荷载等级 公路—Ⅰ级 公路—Ⅰ级 公路—Ⅱ级 公路—Ⅱ级 公路—Ⅱ级汽车荷载等级的选用应根据公路等级和远景发展需求确定。
一条公路上的桥涵宜采用同一汽车荷载等级。
6.0.3 公路—Ⅰ级汽车荷载的车道荷载的计算图式如图6.0.3。
图6.0.3 车道荷载1 均布荷载标准值为5.10=K q kN/m 。
2 集中荷载标准值K P 按以下规定选取：桥梁计算跨径j L ≤5m 时，=K P 180kN ；桥梁计算跨径≥j L 50m 时，=K P 360kN ；桥梁计算跨径5＜j L ＜50时，K P 值采用直线内插求得。
计算剪力效应时，上述均布荷载和集中荷载的标准值应乘以1.2的系数。
3 桥梁设计时，应根据本标准第6.0.4条确定的设计车道数布置车道荷载。
每条设计车道上均应布置车道荷载：纵向：均布荷载标准值K q 沿桥梁纵向可任意截取，并满布于使结构产生最不利荷载效应的同号影响线上；集中荷载标准值K P 则作用于相应影响线中一个影响线峰值处。
横向：均布荷载和集中荷载都均匀分布在设计车道3.5m 宽度内。
6.0.4 公路—Ⅰ级汽车荷载的车辆荷载以一辆标准车表示，其主要技术指标应符合表6.0.4-1规定。
表6.0.4-1 车辆荷载主要技术指标项 目 单 位 技 术 指 标车辆重力标准值 kN 550 前轴重力标准值 kN 30 中轴重力标准值 kN 2×120 后轴重力标准值 kN 2×140 轴 距 m 3+1.4+7+1.4轮 距 m 1.8 前轮着地宽度及长度 m 0.3×0.2 中、后轮着地宽度及长度 m 0.6×0.2 车辆外形尺寸（长×宽）m15×2.5车辆荷载在每条设计车道上布置一辆单车。
汽车通道(及停车库)的楼面活荷载标准值取值
汽车通道(及停车库）的楼面活荷载标准值取值汽车通道的楼面活荷载取值与楼盖结构布置有关。
一、单向板楼盖(板跨不小于2m，即单向布置次梁,板的长边与短边之比≥2。
0)，计算板、次梁、主梁及墙、柱基础时，楼面活荷载应分别乘以不同的折减系数分别计算.1）计算板时，客车取4。
0KN/㎡；消防车取35。
0KN/㎡。
2)计算次梁时，折减系数取0。
8，即客车取0。
8×4.0＝3.2KN/㎡；消防车取0。
8×35＝28KN/㎡3）计算主梁时，折减系数取0。
6，即客车取2。
4KN/㎡，消防车取21KN/㎡.4)计算墙、柱和基础时,折减系数取0.5,即客车取2.0KN/㎡，消防车取17。
5KN/㎡.二、双向板楼盖（板跨不小于6m×6m），此时通常无次梁。
主梁和设计墙、柱、基础时，楼面活荷载应乘以折减系数0。
8。
1）计算板时,客车荷载取2.5KN/㎡,消防车取20。
0KN/㎡.2)计算主梁和设计墙、柱、基础时，客车荷载取2。
5×0.8＝2.0KN/㎡，消防车荷载取20。
0×0。
8＝16.0KN/㎡。
三、应注意的几个问题1．从上表可以看出，计算不同构件内力时,其楼面活载取值是不同的,应分别进行计算。
2．按上表的汽车荷载标准值作为输入的楼面活荷载时，仅适合单层楼盖的计算，不应再按程序默认的折减系数进行活荷载折减（与上部结构一起整体计算时应注意)。
楼面活载与汽车载重量的关系1．单向板楼盖活荷载（板）取4。
0KN/㎡或双向板楼盖活载（板)取2.5KN/㎡时,楼面仅容许通行或停放载人数少于9人的小型客车。
单向板楼盖活荷载（板)取6.0KN/㎡时，楼面容许通行总重量2。
5×6×6.0×0。
43＝38。
7KN的汽车，约相当于载重量为1.25t～1.5t的小型货车。
单向板楼盖活荷载（板）取8.0KN/㎡时，楼面容许通行总重量2.5×7×8。
