磨床及其加工概述
磨床加工
砂轮架 砂轮架供安装砂轮用，并装有单独电动机， 通过皮带传动带动砂轮高速旋转。砂轮架可在床身 后部的导轨上横向移动。
尾座 尾座的套筒内有顶尖，用来支撑工件的另一 端。尾架可在工作台上纵向移动，扳动尾架上的杠 杆，顶尖套筒可伸出或缩进，以便装卸工件。
(2)
平面磨床 平面磨床可分为卧轴矩台式和立轴矩台式两 种。
图1.3平面磨床
5.外圆磨床的液压传动
图1.4液压传动原理
1.2 砂轮的特性及应用
砂轮是主要的磨削工具。它是由磨料和黏合剂 粘结在一起焙烧而成的疏松多孔体，可以粘结成各 种形状和尺寸。
图1.5砂轮
砂轮的磨粒直接担负切削工作，锋利且坚韧。加 工硬材料时用软砂轮；磨软材料时则用硬砂轮；磨 削紫铜和黄铜时，要用力度小的软砂轮。
图1.1磨床的应用
3.磨加工的精度和表面粗糙度值 ：
磨削加工能获得很高的加工精度和表面粗 糙度。通常加工精度可达IT7-IT5,表面粗糙度 可达0.8-0.2mm。采用精密磨削以及镜面磨削工 艺时，表面粗糙度可达0.1-0.01mm。 4.万能外圆磨床、平面磨床的主要组成部分及作 用: (1)万能外圆磨床 外圆磨床由床身、工作台、 头架、砂轮、内圆磨头、砂轮架和尾座等部件组 成, 如图所示:
图1.2外圆磨床
床身 床身用来安装各部件，上部有工作台和砂轮 架，内部装有液压传动系统。
床身上的导轨供工作台移动，横向导轨供砂轮架 移动。 工作台 工作台有两层，下工作台沿床身导轨作纵 向往复运动，上工作台相对下工作台能做一定角度 的回转，以便磨削圆锥面。
头架 头架上有主轴，主轴端部可安装顶尖、拨盘 或卡盘，以便装夹工件并带动其旋转。主轴由单独 电动机通过带传动的变速机构带动旋转，使工件可 获得不同的转动速度。头架可在水平面内偏转一定 角度。
磨床加工作业指导书
磨床加工作业指导书一、引言磨床是一种重要的金属加工设备，广泛应用于工业生产中。
为了确保磨床加工作业的顺利进行，提高加工效率和产品质量，本指导书旨在详细介绍磨床加工的基本原理、操作流程、注意事项等内容，以便操作人员能够正确、安全地进行磨床加工作业。
二、磨床加工的基本原理1. 磨削过程磨床加工是通过磨削砂轮与工件之间的相对运动，将工件表面的金属材料去除，从而达到加工目的。
磨削过程中，砂轮的磨粒与工件表面产生相互作用，磨削下金属材料，形成所需的加工形状。
2. 磨削砂轮的选择磨床加工中，砂轮的选择对于加工效果至关重要。
根据加工要求，可选择不同种类和规格的砂轮，如切削砂轮、磨削砂轮、抛光砂轮等。
同时，还需根据工件材料的硬度、形状等特性来选择合适的砂轮。
三、磨床加工的操作流程1. 准备工作（1）检查磨床设备的运行状态，确保各部件正常工作，如电源、润滑系统、冷却系统等。
（2）检查磨削砂轮的磨损情况，如有磨损严重或损坏的情况，及时更换。
（3）清理工作区域，确保操作环境整洁、安全。
2. 调整磨床设备（1）调整工作台的高度和倾斜角度，使其与砂轮垂直或按照加工要求进行调整。
（2）调整砂轮的位置和角度，确保与工件的接触面积适当。
3. 加工操作（1）将工件固定在工作台上，使用夹具或其他固定装置，确保工件稳定。
（2）根据加工要求，调整磨削过程中的进给速度、砂轮转速等参数。
（3）开启磨床设备，进行磨床加工操作。
根据加工要求，进行粗磨、精磨等不同的磨削过程，直至达到所需加工精度和表面质量。
四、磨床加工的注意事项1. 安全操作（1）佩戴个人防护装备，如安全帽、防护眼镜、耳塞等。
（2）操作人员需具备相关的磨床加工知识和技能，严禁无经验人员进行操作。
（3）禁止戴手套进行操作，以免发生危险。
2. 砂轮使用（1）严禁使用破损、磨损严重的砂轮，以免发生意外事故。
（2）砂轮安装时，应按照磨床设备的要求进行正确安装，确保砂轮与设备紧密连接。
3. 加工质量控制（1）根据加工要求，合理选择砂轮的规格和类型，确保加工质量。
简述磨床的工艺范围。
简述磨床的工艺范围。
磨床是一种用来加工金属材料的机床，其工艺范围涵盖了广泛的加工操作。
下面将对磨床的工艺范围进行简要的介绍。
磨床主要用于加工金属材料的表面，以提高其精度和光洁度。
磨削是通过磨削工具与工件之间的相对运动来实现的，通过去除工件表面的材料，达到形成精密的表面形状和尺寸的目的。
磨床的工艺范围包括以下几个方面：1. 平面磨削：平面磨床主要用于加工平面工件，如金属板、工具等。
通过磨削工具在工件表面上的来回运动，去除工件表面的材料，以达到平整和精确的平面形状。
2. 外圆磨削：外圆磨床主要用于加工圆柱形工件的外表面，如轴、滚子等。
通过旋转工件和磨削工具的相对运动，去除工件表面的材料，以达到精确的圆柱形状和尺寸。
3. 内圆磨削：内圆磨床主要用于加工圆柱形工件的内孔表面，如轴套、轴孔等。
通过旋转工件和磨削工具的相对运动，去除工件内孔表面的材料，以达到精确的内孔形状和尺寸。
4. 曲面磨削：曲面磨床主要用于加工具有复杂曲面形状的工件，如模具、曲轴等。
通过磨削工具在工件表面的来回运动，去除工件表面的材料，以达到精确的曲面形状和尺寸。
5. 锥面磨削：锥面磨床主要用于加工具有锥面形状的工件，如锥形齿轮、锥形孔等。
通过旋转工件和磨削工具的相对运动，去除工件表面的材料，以达到精确的锥面形状和尺寸。
6. 牙轮磨削：牙轮磨床主要用于加工齿轮的齿面。
通过磨削工具在齿轮齿面上的来回运动，去除齿面的材料，以达到精确的齿形和尺寸。
除了上述常见的磨削工艺范围外，磨床还可以进行其他特殊的磨削操作，如曲线磨削、螺纹磨削等。
这些磨削操作可以根据具体的工件要求和加工目标进行调整和应用。
总的来说，磨床的工艺范围非常广泛，可以满足各种复杂工件的加工需求。
随着科技的进步和工艺的发展，磨床的应用范围还将不断扩大，为制造业的发展提供更多可能性和机遇。
磨床加工作业指导书
磨床加工作业指导书一、引言磨床是一种重要的金属加工设备，广泛应用于机械制造、汽车制造、航空航天等行业。
为了确保磨床加工作业的质量和效率，本指导书将详细介绍磨床加工的基本原理、操作流程、安全注意事项等内容，旨在帮助操作人员正确、高效地进行磨床加工作业。
二、磨床加工的基本原理1. 磨削原理：磨床通过砂轮对工件表面进行磨削，去除工件表面的金属层，从而达到修整、平整工件表面的目的。
2. 磨床结构：磨床由主要部件组成，包括床身、主轴、工作台、进给装置等。
其中，主轴带动砂轮旋转，工作台用于固定和夹持工件。
3. 砂轮选择：根据工件材料、加工要求等因素选择合适的砂轮，包括砂轮的粒度、硬度、结构等。
三、磨床加工的操作流程1. 准备工作：检查磨床设备的运行状况，确保各部件正常工作；清理工作台和主轴，确保无杂物；选择合适的砂轮。
2. 安全措施：佩戴个人防护装备，如护目镜、耳塞、手套等；确保工件夹持牢固，防止工件脱离夹持装置；避免手部接触砂轮。
3. 调整设备：调整砂轮和工作台的高度、倾斜角度，以及进给装置的速度，确保符合加工要求。
4. 加工操作：将工件放置在工作台上，调整工件位置，使其与砂轮接触；启动磨床设备，根据加工要求进行磨削操作。
5. 检查和调整：定期检查工件表面质量，如有需要，调整砂轮、工作台等参数，以获得更好的加工效果。
6. 清洁和维护：加工结束后，清理工作台和设备，确保无杂物；定期对磨床设备进行维护，包括润滑、更换砂轮等。
四、磨床加工的常见问题及解决方法1. 砂轮磨损：砂轮使用时间长了会磨损，影响加工质量。
解决方法是定期更换砂轮，选择合适的砂轮材料和粒度。
2. 工件变形：加工过程中，工件可能会因热变形或应力释放而发生变形。
解决方法是采用适当的冷却液进行加工，控制加工时间和速度。
3. 加工精度不高：可能是由于设备调整不当或操作不规范导致的。
解决方法是仔细调整设备参数，提高操作技能。
4. 安全事故：磨床加工过程中存在一定的安全风险，如砂轮爆炸、工件脱离夹持装置等。
第5章-磨床
三、换向要求 1、纵向自动换向 2、纵向换向过程平稳、制动和反向启动迅速 3、纵向换向精度高 4、纵向换向端点短暂停留
油缸的运动控制和调速： 油缸固定： 左缸进油 右缸回油 活塞杆向右 活塞杆固定： 左缸进油 右缸回油 油缸向左 油缸停止： 进油端不进油；回油端不回油；两端互通 往复运动调速： 进油节流调速 回油节流调速 旁路节流调速
3、内圆磨具的传动链
内圆磨具电动机——平皮带（可交换）传动——内圆砂轮主轴； 内圆磨具电动机—ф170/ф50（ф170/ф32）—内圆砂轮主轴； 即: n内=10000，15000 r / min。
4、工作台的手动驱动
手轮A—V—15/72—VI—18/72—VII—Z18/齿条—工作台 （手动） （纵向）
（五）机床的机械传动系统
M1432B型磨床的传动系统是由机械和液压联合 传动的，这里介绍机械传动系统。 1、外圆磨削砂轮的传动链 2、头架拨盘的传动链 3、内圆磨具的传动链 4、工作台的手动驱动 5、滑板及砂轮架的横向进给运动链
传动系统
分类 机械传动系统 外圆砂轮主轴传动链 头架传动链 头架主轴不转 ——拨盘带动工件 头架主轴转动 ——带动卡盘转动 内圆磨具传动链 工作台手动驱动 滑鞍（砂轮架）手动进给 粗进给 精进给 液压传动系统 活塞杆驱动工作台往复运动 快进油缸活塞杆驱动滑鞍快进、快退 砂轮架周期进给 、消除丝杠螺母间隙 切向磨削的抖动 尾架套筒液压伸缩
机械传动系统图
架拨盘的传动 链 卸 荷 带 轮
与外圆电机电器互锁
弹簧
过渡轮
液动
液动与 手动互锁 内齿轮（固定中心轮）
行星轮 （轴线与手轮同转）

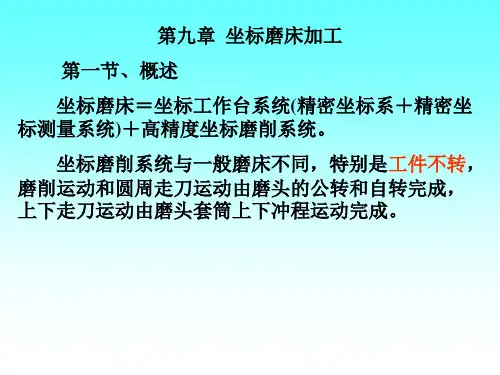

模具制造工艺学.第九章 坐标磨床加工

a）
b）
c）
图9-19 方孔磨削
（四）圆弧磨削 1．回转行星主轴磨削法 2．利用圆转台及复式工作台联合磨削法
图9-20 行星主轴往复摆动附件 1-座子 2-螺母 3-碰块
图9-21 圆弧磨削
（五）槽的磨削 1．键槽磨削 2．圆弧槽和腰形直槽磨削
图9-22 键槽磨削
图9-23 球面磨削
（六）球面磨削 （七）极坐标孔磨削和水平圆转台 （八）空间极坐标孔的加工
第三节、坐标磨床的加工技术
一、加工工作原理
1、磨削技术的特点
2、坐标磨削法的特点
坐标磨削是磨削技术中属于内圆磨削的一种行星回转形式。
1)磨削时工件固定不动，磨头部分完成磨削过程四个运动， 结构复杂，刚性差，系统弹性大。
2)磨头主轴为垂直设置，工件放在工作台上可作x、y坐标 移动和回转运动，适宜于成形轮廓和坐标孔的加工。
2)平面磨削时，行星主轴一般是不转的，而工作台沿着x或 y向移动来实现。而砂轮的进给通常仍用扩大偏心半径，进行微 量进给。
3)在轮廓磨削中，一般型式的坐标磨床是采用点位控制式 (亦为定点磨削)。即利用x、y坐标的移动使行星主轴中心与工件 上圆弧半径的圆心重合，并用行星主轴下端的偏心滑板来微量 进给控制半径尺寸。连续轨迹数控坐标磨上，则用范成法进行 磨削。
4)锥孔磨削：将根据坐标磨床的磨锥原理分二种流派分别 进行。
二、几种常用磨削方式
1．径向进给式磨削 这种方式的特点是利用砂轮的圆周面 进行磨削。进给时每次砂轮沿着偏心半径的方向相对于工件作 少量的移动。
2．切入式磨削 这种磨削方式是利用砂轮的端面来进行， 又称为端面磨削，进给时砂轮沿轴向进给。
3．插磨法磨削 这种方式是磨轮快速上下移动的同时，围 绕着被磨零件的轮廓进行磨削。
