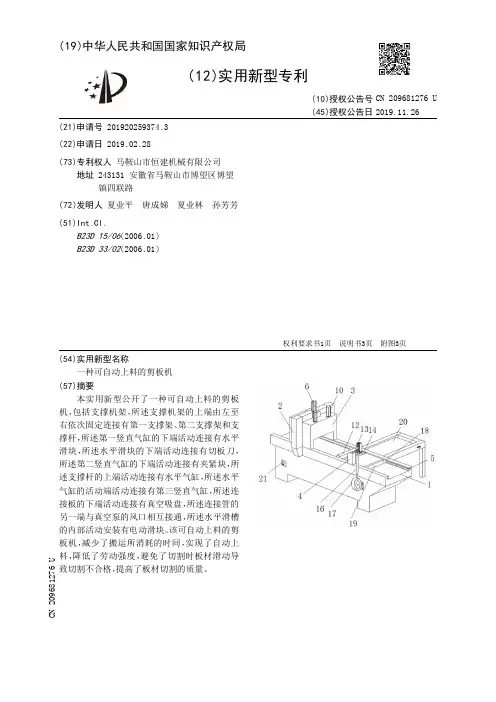

【CN209681276U】一种可自动上料的剪板机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259374.3(22)申请日 2019.02.28(73)专利权人 马鞍山市恒建机械有限公司地址 243131 安徽省马鞍山市博望区博望镇四联路(72)发明人 夏业平 唐成娣 夏业林 孙芳芳 (51)Int.Cl.B23D 15/06(2006.01)B23D 33/02(2006.01)(54)实用新型名称一种可自动上料的剪板机(57)摘要本实用新型公开了一种可自动上料的剪板机，包括支撑机架，所述支撑机架的上端由左至右依次固定连接有第一支撑架、第二支撑架和支撑杆，所述第一竖直气缸的下端活动连接有水平滑块，所述水平滑块的下端活动连接有切板刀，所述第二竖直气缸的下端活动连接有夹紧块，所述支撑杆的上端活动连接有水平气缸，所述水平气缸的活动端活动连接有第三竖直气缸，所述连接板的下端活动连接有真空吸盘，所述连接管的另一端与真空泵的风口相互接通，所述水平滑槽的内部活动安装有电动滑块。
该可自动上料的剪板机，减少了搬运所消耗的时间，实现了自动上料，降低了劳动强度，避免了切割时板材滑动导致切割不合格，提高了板材切割的质量。
权利要求书1页 说明书3页 附图3页CN 209681276 U 2019.11.26C N 209681276U权 利 要 求 书1/1页CN 209681276 U1.一种可自动上料的剪板机，包括支撑机架(1)，其特征在于：所述支撑机架(1)的上端由左至右依次固定连接有第一支撑架(2)、第二支撑架(3)和支撑杆(4)，所述支撑机架(1)的内部开设有水平滑槽(5)，所述支撑机架(1)的上端活动连接有第一竖直气缸(6)，所述第一竖直气缸(6)的下端活动连接有水平滑块(7)，所述水平滑块(7)的下端活动连接有切板刀(8)，所述水平滑块(7)活动安装在竖直滑槽(9)的内部，所述竖直滑槽(9)开设在第一支撑架(2)的内部，所述第二支撑架(3)的上端活动连接有第二竖直气缸(10)，所述第二竖直气缸(10)的下端活动连接有夹紧块(11)，所述支撑杆(4)的上端活动连接有水平气缸(12)，所述水平气缸(12)的活动端活动连接有第三竖直气缸(13)，所述第三竖直气缸(13)的下端活动连接有连接板(14)，所述连接板(14)的下端活动连接有真空吸盘(15)，所述连接板(14)的上端与连接管(16)的一端相互接通，所述连接管(16)的另一端与真空泵(17)的风口相互接通，所述真空泵(17)固定在支撑机架(1)的边侧，所述水平滑槽(5)的内部活动安装有电动滑块(18)，所述电动滑块(18)与另一电动滑块(18)之间固定连接有水平推杆(19)，所述支撑机架(1)的后端安装有输送机(20)，所述支撑机架(1)前端的左端活动安装有控制面板(21)。

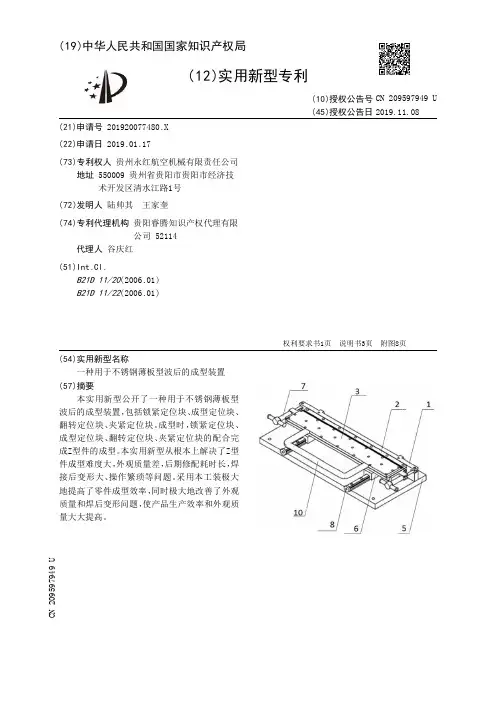

【CN209597949U】一种用于不锈钢薄板型波后的成型装置【专利】
( 12 )实 用新型专利
(21)申请号 201920077480 .X
(22)申请日 2019 .01 .17
(73)专利权人 贵州永红航空机械有限责任公司 地址 550009 贵州省贵阳市贵阳市经济技 术开发区清水江路1号
(72)发明人 陆帅其 王家奎
(74)专利代理机构 贵阳睿腾知识产权代理有限 公司 52114
代理人 谷庆红
(51)Int .Cl . B21D 11/20(2006 .01) B21D 11/22(2006 .01)
(10)授权公告号 CN 209597949 U (45)授权公告日 2019.11.08
( 54 )实用新型名称 一种用于不锈钢薄板型波后的成型装置
2
CN 209597949 U
说 明 书
1/3 页
一种用于不锈钢薄板型波后的成型装置
技术领域 [0001] 本实用新型属于钣金成型技术领域，特别是用于薄板在型波后再加工成Z型的一 体成型装置。
背景技术 [0002] 排气涡壳隔热罩是排气涡壳的重要组成部分之一，其结构材料为1Cr18Ni9Ti和 0Cr18Ni9，排气涡壳隔热罩主要包括外蒙皮、隔热材料、Z型件、连接件等组成，Z型件的材料 为厚度为0 .1mm的不锈钢薄板，不锈钢薄板经滚波机加工后形成波浪形状零件，零件通过手 工钣金在简易自制工装上修配成上下两个角均为90 °的Z型。而Z型件上直角边既要紧贴排 气涡壳 ，下直 角边还要支撑其上的隔热材料 ，所以 该零件的 外形标准、修配间隙 、生产加工 工艺流程都有较高要求以确保Z型件在与排气涡壳、连接件焊接时的焊接质量和外观要求， 目前该组件在现有简易自制工装的情况下进行手工修配存在以下缺陷： [0003] 材料过薄，型波后成Z型，需对先对零件的每个波谷敲出折叠痕迹，沿痕迹对零件 折叠零件成90 °角，该操作过程繁琐，还要频繁敲击及折叠材料，造成零件原本波浪形型波 被敲平或零件敲击出裂纹，手工成型耗时长还无法保证零件外观质量。 [0004] 不锈钢冷成型会产生冷作硬化现象，冷作硬化后的材料硬度大且回弹性大，手工 成型困难，而手工成型的Z型件因受力不均匀延展成圆弧状，导致后期装配困难，间接性增 加了后期修配、校正工作量，导致产品在该工序加工周期延长。 [0005] 因没有专用的成型工装且缺乏具体的修配要求，造成Z型件焊后变形差异明显。综 上所述，现有的Z型件所采用的成型工装并不完善，导致加工完的Z型件存在较多的缺陷。
一种推板式自动上料机[实用新型专利]
![一种推板式自动上料机[实用新型专利]](https://img.taocdn.com/s3/m/cd270e7cff4733687e21af45b307e87101f6f83d.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021320666.2(22)申请日 2020.07.08(73)专利权人 杭州自强链传动有限公司地址 311100 浙江省杭州市余杭区经济技术开发区昌达路1号(72)发明人 祝增辉 张志贤 杨小勇 宣成 (51)Int.Cl.B65G 47/82(2006.01)(54)实用新型名称一种推板式自动上料机(57)摘要本实用新型主要公开了一种推板式自动上料机，其技术方案：包括机架、以及分别与机架水平面呈倾斜角度安装的驱动机构、提升送料机构、固定机构、储料斗以及送料平台，所述机架后侧安装驱动机构，固定机构位于机架内侧，储料斗位于机架下侧，送料平台位于机架上侧，驱动机构带动提升送料机构上下活动，提升送料机构下侧配合储料斗上料，提升送料机构上侧与送料平台配合送料，具有降低工人劳动强度，提升生产效率，减轻工人噪音危害的功能。
权利要求书1页 说明书2页 附图2页CN 212607980 U 2021.02.26C N 212607980U1.一种推板式自动上料机，其特征在于：包括机架、以及分别与机架水平面呈倾斜角度安装的驱动机构、提升送料机构、固定机构、储料斗以及送料平台，所述机架后侧安装驱动机构，固定机构位于机架内侧，储料斗位于机架下侧，送料平台位于机架上侧，驱动机构带动提升送料机构上下活动，提升送料机构下侧配合储料斗上料，提升送料机构上侧与送料平台配合送料。
2.根据权利要求1所述的一种推板式自动上料机，其特征在于：所述驱动机构包括电机座、伺服电机和螺杆，所述伺服电机通过电机座固定。
3.根据权利要求1所述的一种推板式自动上料机，其特征在于：提升送料机构包括滑块、推动块、导轨以及至少两块推板，所述滑块中间与螺杆螺纹配合，滑块与推动块连接，推动块位于导轨内，推动块侧面分别通过安装板与推板连接，螺杆转动带动滑块上的推动块上下移动，从而带动推板上下移动。
【CN209682835U】一种自动推料的注塑模具【专利】
(21)申请号 201920109150 .4
(22)申请日 2019 .01 .23
(73)专利权人 广东烨嘉光电科技股份有限公司 地址 523710 广东省东莞市塘厦镇龙背岭 村龙埔路2号厂房C座1楼1单元
(72)发明人 南基学
4 .根据权利要求1所述的一种自动推料的注塑模具，其特征在于，所述动模前板(12)右 端还连接有导向杆 (61) ，所述定模板(21)上设有对应于所述导向杆 (61)的轴套(62)。
5 .根据权利要求1所述的一种自动推料的注塑模具，其特征在于，所述定模板(21)上设 有浇注口 (211) ，所述定模仁(22)上设有连接所述浇注口 (211)的料道(221) ，所述料道 (221)与所述型腔(40)贯通连接。
(74)专利代理机构 东莞市永桥知识产权代理事 务所(普通合伙) 44400
代理人 何新华
(51)Int .Cl . B29C 45/40(2006 .01) B29C 45/26(2006 .01)
(10)授权公告号 CN 209682835 U (45)授权公告日 2019.11.26
( 54 )实用新型名称 一种自动推料的注塑模具
2 .根据权利要求1所述的一种自动推料的注塑模具，其特征在于，所述挡板(32)右端还 设有一个弹性垫圈 (301) ，所述弹性垫圈 (301)套设在所述推杆 (33)外侧。
3 .根据权利要求1所述的一种自动推料的注塑模具，其特征在于，所述动模后板(11)与 所述动模前板(12)之间通过定位柱(50)连接。
2
CN 209682835 U
说 明 书
1/2 页
一种自动推料的注塑模具
技术领域 [0001] 本实用新型涉及注塑技术领域，具体涉及一种自动推料的注塑模具。
一种PCB板推板机[实用新型专利]
![一种PCB板推板机[实用新型专利]](https://img.taocdn.com/s3/m/8e359a3f195f312b3069a516.png)
专利名称：一种PCB板推板机专利类型：实用新型专利
发明人：吴建珍
申请号：CN201620131584.0申请日：20160222
公开号：CN205708762U
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种PCB板推板机，包括机架、设置在机架上的上料机构、推板机构、接驳台及驱动机构，上料机构用于运送放置PCB板的料盒，驱动机构推动推板机构将PCB板进入接驳台。
本实用新型PCB板推板机，结构简单，使用操作简便，同时运行稳定可靠，保证了PCB板的稳定传输。
申请人：苏州慧捷自动化科技有限公司
地址：215000 江苏省苏州市工业园区唯亭镇唯西路55号华园工业坊
国籍：CN
代理机构：长沙星耀专利事务所
代理人：许伯严
更多信息请下载全文后查看。
一种机械推钢机[实用新型专利]
![一种机械推钢机[实用新型专利]](https://img.taocdn.com/s3/m/701c199af242336c1fb95e18.png)
专利名称：一种机械推钢机
专利类型：实用新型专利
发明人：郝长旭,马月光,曾述华,董春江申请号：CN201620903268.0
申请日：20160817
公开号：CN205949485U
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种机械推钢机，包括机器主体，机器主体包括对称设置的导轨，导轨之间设置可移动的滑动件，滑动件下方分别设置有相互齐平的传送区和放置区，传送区包括与导轨相切且对称设置的支杆，支杆之间设置滚筒以及滚筒之间形成的空腔，滑动件上设置推动机构，空腔内设置升降机构；解决了现有推钢机油缸操作不稳定易损坏的问题。
申请人：天津昊坤亿达金属制品有限公司
地址：300000 天津市北辰区西堤头镇辰东工业园福康路187号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920623762.5
(22)申请日 2019.04.30
(73)专利权人 无锡东方海洋测试设备有限公司
地址 214000 江苏省无锡市滨湖区锦溪路
100号
(72)发明人 吴晓生
(74)专利代理机构 无锡睿升知识产权代理事务
所(普通合伙) 32376
代理人 姬颖敏
(51)Int.Cl.
G01M 10/00(2006.01)
(54)实用新型名称
一种推板造波机
(57)摘要
本实用新型涉及一种推板造波机，包括安装
架、升降架和推板，所述安装架连接升降驱动电
机，升降驱动电机与安装架上转动连接的丝杆连
接，所述升降架通过丝母座连接在丝杆上，所述
升降架上端连接导向支架，所述导向支架上连接
推板驱动机构，推板驱动机构包括移动设置在导
向支架上的移动座，所述移动座上设置若干移动
驱动电机，所述移动驱动电机连接同步轮，所述
同步轮上绕有同步带，且移动座上转动连接张紧
同步带的张紧轮，所述移动座下端通过连接板连
接连接架，所述连接架连接推板，所述推板造波
机，解决了传统推板造波机润滑难、传动精度低、
噪音大的问题。
权利要求书1页 说明书2页 附图2页CN 209707064 U 2019.11.29
C N 209707064
U
权 利 要 求 书1/1页CN 209707064 U
1.一种推板造波机，其特征在于：包括安装架(1)、升降架(2)和推板(6)，所述安装架(1)连接升降驱动电机(11)，升降驱动电机(11)与安装架(1)上转动连接的丝杆(12)连接，所述升降架(2)通过丝母座连接在丝杆(12)上，所述升降架(2)上端连接导向支架(3)，所述导向支架(3)上连接推板驱动机构(4)，推板驱动机构(4)包括移动设置在导向支架(3)上的移动座(41)，所述移动座(41)上设置若干移动驱动电机(42)，所述移动驱动电机(42)均连接同步轮(43)，所述同步轮(43)上绕有同步带(44)，且移动座(41)上转动连接张紧同步带(44)的张紧轮(45)，所述移动座(41)下端通过连接板(46)连接连接架(5)，所述连接架(5)连接推板(6)。
2.根据权利要求1所述的推板造波机，其特征在于：所述升降架(2)还通过导向座连接在安装架(1)的竖直导轨(13)上。
3.根据权利要求1所述的推板造波机，其特征在于：所述移动座(41)通过导向座与导向支架(3)下侧的横移导轨(31)连接，且导向支架(3)上连接用于限位移动座(41)的定位板(32)。
4.根据权利要求1所述的推板造波机，其特征在于：安装架(1)由低碳合金钢制成，且安装架(1)外侧涂有防腐涂层。
5.根据权利要求1所述的推板造波机，其特征在于：所述升降驱动电机(11)和移动驱动电机(42)均采用交流伺服电机。
6.根据权利要求1所述的推板造波机，其特征在于：所述推板(6)由不锈钢材料制成。
7.根据权利要求1所述的推板造波机，其特征在于：所述推板(6)之间的间隙距离不大于4mm。
2。
