单螺杆挤出机的规格型号和基本参数
SJ120-33单螺杆中文
一、用途、主要参数SJ系列单螺杆挤出机主机，与不同规格、型式的辅机相配套使用，可以连续生产不同类型、规格的塑料或橡胶制品，被广泛应用于塑料、橡胶挤出成型生产线或造粒生产线。
SJ120-33单螺杆挤出机的主要参数：螺杆直径 120mm螺杆长径比（L/D） 33:1螺杆转速 10～100rpm主电机 132kw，直流电机/Z4-225-31齿轮箱型号： JSJ315-15筒体加热功率 7×8kw冷却风机 7×0.37kw电压 380V/50Hz最大挤出量～350kg/hr.筒体中心高 1150mm外型尺寸（长×宽×高）6270×700×1540 mm二、工作原理、特点与结构(一)工作原理单螺杆挤出机被应用于塑料、橡胶挤出成型生产线或造粒生产线时，原料由料斗进入挤出机，通过筒体的加热装置进行加热，形成熔融或软化状态，在螺杆的输送挤压、混炼下，完全熔融的塑料、橡胶材料和其它共混物通过模头挤出。
(二) 特点与结构1、特点a. SJ系列单螺杆挤出机具有较宽的调速范围，最大长径比可至33:1，能适应于加工不同工艺要求的材料。
b. 主电机与齿轮箱采用直接联接方式，可以高效的挤出不同的材料，挤出稳定性好，噪音低。
c. 筒体加料口处采用夹层水套，螺杆的加料段设计可满足强制输送原材料的要求。
根据加工材料的特性对螺杆的各段进行优化设计，使螺杆的输送、塑化、均化能力提高，可以提高产品的质量和增加产量。
d. 根据加工材料的要求，对筒体的冷却可采用风冷或水冷两种方式。
e. 电控系统能精确控制主电机的转速、筒体各段的温度，并能测量主电机的电流和转速以及机头处的压力。
根据生产工艺要求，电控系统可预留足够的温控装置以控制各种模具的温度。
2、结构单螺杆的结构主要由挤出、驱动、冷却三部分组成。
a.挤出部件挤出部件主要由螺杆、筒体和加热器等组成。
螺杆：螺杆设计的合理性可直接影响到产品的质量和产量。
塑料挤出机培训资料

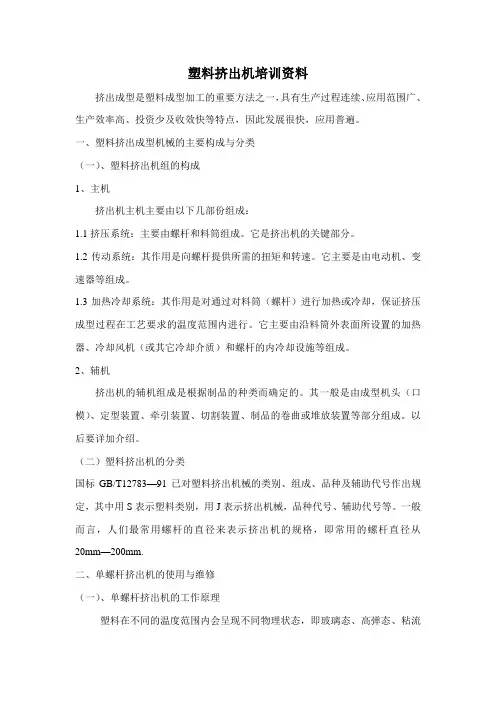

塑料挤出机培训资料挤出成型是塑料成型加工的重要方法之一，具有生产过程连续、应用范围广、生产效率高、投资少及收效快等特点，因此发展很快，应用普遍。
一、塑料挤出成型机械的主要构成与分类（一）、塑料挤出机组的构成1、主机挤出机主机主要由以下几部份组成：1.1挤压系统：主要由螺杆和料筒组成。
它是挤出机的关键部分。
1.2传动系统：其作用是向螺杆提供所需的扭矩和转速。
它主要是由电动机、变速器等组成。
1.3加热冷却系统：其作用是对通过对料筒（螺杆）进行加热或冷却，保证挤压成型过程在工艺要求的温度范围内进行。
它主要由沿料筒外表面所设置的加热器、冷却风机（或其它冷却介质）和螺杆的内冷却设施等组成。
2、辅机挤出机的辅机组成是根据制品的种类而确定的。
其一般是由成型机头（口模）、定型装置、牵引装置、切割装置、制品的卷曲或堆放装置等部分组成。
以后要详加介绍。
（二）塑料挤出机的分类国标GB/T12783—91已对塑料挤出机械的类别、组成、品种及辅助代号作出规定，其中用S表示塑料类别，用J表示挤出机械，品种代号、辅助代号等。
一般而言，人们最常用螺杆的直径来表示挤出机的规格，即常用的螺杆直径从20mm—200mm.二、单螺杆挤出机的使用与维修（一）、单螺杆挤出机的工作原理塑料在不同的温度范围内会呈现不同物理状态，即玻璃态、高弹态、粘流态。
挤出机正是根据塑料这种特性来设计的。
通常螺杆的螺纹分为三段来加工，即加料段（又叫固体输送段）、熔融段（又叫压缩段）和均化段（又叫计量段）。
当塑料自加料装置加到料斗进入料筒中（此时塑料已加到工艺要求的温度），即在旋转的螺杆推动作用下（塑料受料筒的内壁和螺杆表面的磨擦作用），塑料被向前输送和压实。
在加料段的未端，塑料由于受到料筒的外加热及螺杆转动磨擦所生产的磨擦热，而逐渐熔融进而达到粘流态的温度。
当塑料进入熔融段后，隨着螺槽的容积逐渐变小及模具的阻力作用，塑料进一步被压实而形成了高压。
在这个过程中，塑料由于受到料筒的外部传来的热量及螺杆转动时产生的剪切热，而使塑料的固态逐渐减少，粘流态不断增加，到了熔融段的未端，塑料基本上已全部熔融。
单螺杆挤出机的规格型号和基本参数
单螺杆挤出机的规格型号和基本参数单螺杆挤出机是一种广泛应用于塑料加工行业的设备，用于将塑料颗粒或粉末加热、熔化、挤出，制成各种形状的制品。
在挤出机市场上，不同规格型号的单螺杆挤出机具有各自的特点和适用范围。
本文将介绍单螺杆挤出机的规格型号和基本参数。
一、单螺杆挤出机的规格型号通常情况下，单螺杆挤出机的螺杆直径可分为20mm-250mm，L/D比可分为20-40。
常见的规格型号有25/25、30/25、45/30、65/25等，其中数字表示螺杆直径，斜线后面的数字表示L/D比。
不同规格型号的单螺杆挤出机适用于不同的生产需求。
较小直径的挤出机适用于小型生产和试验室应用，而较大直径的挤出机适用于大型生产。
二、单螺杆挤出机的基本参数1. 挤出量：挤出量是单螺杆挤出机每小时能够产出的塑料制品的重量。
单位通常为kg/h。
挤出量与螺杆直径、L/D比、转速等因素有关。
2.转速：转速是指螺杆旋转的速度，通常以转/分钟为单位。
转速决定了加工过程中塑料的进给速度和熔融效果。
3.功率：挤出机的功率包括驱动功率和加热功率。
驱动功率通常由电机提供，用于驱动螺杆旋转。
加热功率用于加热和熔融塑料。
4.加热功率：加热功率用于加热和熔融塑料。
加热功率与螺杆直径、L/D比、加热圈的数量和功率有关。
除了上述基本参数之外，单螺杆挤出机的一些特殊参数还包括螺杆加热方式、冷却方式、控制方式等。
螺杆加热方式通常有电加热、燃气加热和液体加热等。
冷却方式通常有风冷和水冷两种，根据不同的生产需求选择合适的冷却方式。
控制方式通常有手动控制和自动控制两种，自动控制方式可以实现对挤出机的精确控制和监测。
综上所述，单螺杆挤出机是一种广泛应用于塑料加工行业的设备。
不同规格型号的单螺杆挤出机具有不同的特点和适用范围。
其基本参数包括挤出量、转速、功率、加热功率等，这些参数直接影响着挤出机的生产能力和能耗。
了解这些规格型号和基本参数有助于选择和使用合适的单螺杆挤出机。
挤出机螺杆型号及尺寸规格表及挤出量
挤出机螺杆型号及尺寸规格表及挤出量1. 引言挤出机是一种常见的塑料加工设备，用于将塑料颗粒加热融化并通过模具挤出成型。
螺杆是挤出机的核心部件之一，起到将塑料颗粒从进料端输送至出料端的作用。
本文将介绍挤出机螺杆的型号及尺寸规格表，并讨论挤出量的相关概念和计算方法。
2. 螺杆型号及尺寸规格表挤出机螺杆的型号及尺寸规格表是根据不同的挤出机型号和生产要求而确定的。
以下是一个示例的螺杆型号及尺寸规格表：螺杆型号螺杆直径（mm）螺杆长径比螺杆梁比螺杆螺距（mm）A 45 20 25 60B 50 22 28 65C 55 24 30 70上述表格列出了三种不同型号的挤出机螺杆，分别命名为A、B和C。
每个型号的螺杆直径、螺杆长径比、螺杆梁比和螺杆螺距都有所不同。
这些参数的选择取决于挤出机的规格和所需的挤出效果。
螺杆直径是指螺杆的最大直径，通常以毫米（mm）为单位。
螺杆长径比是螺杆长度与螺杆直径之比，它反映了螺杆的拉伸程度。
螺杆梁比是螺杆的梁宽与螺杆梁厚之比，它影响了塑料的剪切和混合效果。
螺杆螺距是相邻螺旋的中心距离，它决定了塑料在螺旋槽中的停留时间。
3. 挤出量的概念和计算方法挤出量是指单位时间内挤出机从进料端到出料端挤出的塑料量，通常以千克/小时（kg/h）为单位。
它是衡量挤出机生产能力的重要指标之一。
挤出量的计算方法可以根据挤出机螺杆的直径和螺距进行估算。
常用的计算公式如下：挤出量（kg/h）= π * 螺杆直径^2 * 螺杆螺距 * 每转螺杆转速 * 每转螺杆进给量 * 60 / 1000其中，π取近似值3.14，螺杆直径和螺距的单位需保持一致，每转螺杆转速是指螺杆每分钟转动的圈数，每转螺杆进给量是指螺杆每转进给的距离。
需要注意的是，挤出量的计算结果仅供参考，实际挤出量还受到挤出机的工作状态、塑料材料的性质和加工条件的影响。
4. 结论本文介绍了挤出机螺杆型号及尺寸规格表以及挤出量的相关概念和计算方法。
螺杆的型号和尺寸规格表是根据不同的挤出机型号和生产要求而确定的，螺杆直径、螺杆长径比、螺杆梁比和螺杆螺距的选择取决于挤出机的规格和所需的挤出效果。
sj高效单螺杆挤出机技术参数
sj高效单螺杆挤出机技术参数SJ高效单螺杆挤出机是一种广泛应用于塑料加工领域的设备，具有高效、稳定、可靠的特点。
它通过将塑料材料加热融化后，通过螺杆的旋转推进，将熔融的塑料挤出成型。
下面将从技术参数的角度来介绍SJ高效单螺杆挤出机。
1. 机器型号：SJ高效单螺杆挤出机的机器型号通常以SJ开头，后面跟着一组数字，表示机器的规格和型号。
不同型号的机器适用于不同种类和规格的塑料材料挤出加工。
2. 螺杆直径：螺杆直径是指螺杆的最大外径，通常以毫米（mm）为单位。
螺杆直径的大小影响着挤出机的产能和挤出效果。
一般来说，螺杆直径越大，挤出机的产能越高，但也会增加设备的投资成本。
3. 长径比：长径比是指螺杆的有效长度与其直径之比。
它是衡量挤出机螺杆结构合理与否的重要参数。
长径比合理的螺杆可以提高塑料的熔融均匀性，减少材料的变质和气泡产生。
4. 螺杆转速：螺杆转速是指螺杆每分钟旋转的圈数。
螺杆转速的大小直接影响着挤出机的产能和挤出压力。
适当调整螺杆转速可以使塑料熔融均匀，提高挤出效果。
5. 电机功率：电机功率是指挤出机所使用的电机的功率大小。
电机功率的大小与挤出机的产能和能耗密切相关。
一般来说，电机功率越大，挤出机的产能越高，但也会增加能耗。
6. 最大挤出量：最大挤出量是指挤出机在单位时间内能够挤出的最大塑料量。
最大挤出量与螺杆直径、长度、螺杆转速等因素密切相关。
提高最大挤出量可以提高挤出机的产能。
7. 加热功率：加热功率是指挤出机所需要的加热功率大小。
加热功率的大小与挤出机的加热系统有关，通常用来提供螺杆和机筒的加热能量，使塑料材料能够被加热熔融。
8. 控制系统：SJ高效单螺杆挤出机通常配备先进的控制系统，用于控制挤出机的运行状态和参数。
控制系统可以实现自动控制、数据采集、故障诊断等功能，提高设备的稳定性和生产效率。
9. 自动送料系统：自动送料系统是SJ高效单螺杆挤出机的一个重要组成部分，用于将塑料原料自动送入挤出机进行加工。
单螺杆挤出机与双螺杆挤出机性能对比分析报告
单螺杆挤出机与双螺杆挤出机性能状况分析报告一. 塑料挤出机概述1. 常规单螺杆挤出机现状和技术水平分析在常规单螺杆挤出机的性能方面，我国己能生产螺杆直径为φ12－φ250mm多种规格、门类齐全的挤出机，长径比大多在25－30范围。
一些新型的混炼元件如分离型、屏障型、分流型、变流道型以及流束位置变换型等混炼元件得到了较为广泛的应用:螺杆最高转速:直径φ150－φ200的大型挤出机加工烯烃类物料时为50－75r/min，加工PVC等热敏性物料时为5－42r/min:直径φ30以下的小型机器加工烯烃类物料时为l60－200r/min，加工PVC等热敏性物料时为18－l20r/min:北京化工大学研制成功的φl2mm手提式单螺杆排气挤出机为1200r/min。
而国外单螺杆挤出机螺杆直径最小φ6mm，最大为φ700mm，最大长径比达60。
日本池贝公司φ30单螺杆挤出机最高螺杆转速为300r/min，挤出机300kg/h，远远高于我国同规格机器实际产量l4kg/h的水平。
由于常规单螺杆挤出机与其它挤出机相比，具有结构简单、坚固耐用、维修方便、价格低廉、操作容易等特点。
在我国相当长时间内仍有很大市场，因此如何使常规单螺杆挤出机优质、高效、多功能化，仍然是我国塑机研究工作者的艰巨任务。
2．异向旋转双螺杆挤出成型机的现状与技术水平分析2.1 异向旋转平行双螺杆挤出机异向旋转双螺杆挤出机有许多种类型，可分为平行和锥形两大类，前者两根螺杆的轴线互相平行，后者两根螺杆的轴线相交成一角度。
目前流行的平行异向双螺杆挤出机多为在啮合区纵横向都封闭，即共轭型的。
锥形双螺杆挤出机与啮合型平行异向双螺杆挤出机的工作机理基本相同。
如果将其设计成啮合区螺槽纵横向皆封闭的，则其输送能力和建压能力都很强，因其加料端两螺杆轴线间有较大的空间，可以采用大的止推轴承和扭矩分配齿轮，从而能承受高扭矩和高推力负荷，很适合硬聚氯乙烯类制品的挤出成型。
3-2单螺杆挤出机的基本结构
传动与控制系统 挤压系统
加热、冷却系统
单螺杆挤出机图示
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用 1、组成： 加料装置、料筒、螺杆、机头、口模等
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用 2、作用
塑料在普通单螺杆挤出机中的挤出过程
第二节 单螺杆挤出机的基本结构 二、挤压系统的组成及作用
h −h A=
1
3
Z2
第二节 单螺杆挤出机的基本结构 三、螺杆结构参数 3、螺纹尺寸 螺纹头数 i 螺旋升角ϕ （ ϕ b， ϕ s， ϕ ） 螺旋线展开长度 Z （ Zb， Zs ，Z） 螺纹导程 t , 螺距 S 螺棱宽度 e —螺棱轴向宽度 e’—螺棱法向宽度，e’= e cosϕ
第二节 单螺杆挤出机的基本结构 3、螺纹尺寸
第三章 挤出成型
第二节 单螺杆挤出机的基本结构
一、单螺杆挤出机的结构 二、挤压系统的组成及作用 三、螺杆结构参数 四、螺杆的类型 五、挤出机的辅机设备（自学）
第二节 单螺杆挤出机的基本结构 一、单螺杆挤出机的结构 挤压系统—心脏 单螺杆挤出机 加热、冷却系统
常规单螺杆的结构、参数
H2（（h2））——压缩段深度 H3（（h3））——均化段深度h3=（0.02—0.06）D 压缩比ε：加料段第一个螺槽容积与均化段最后一个螺槽容 积之比 渐变度A：描述螺槽深度变化的几何参数，
3、螺纹尺寸
螺纹头数I
螺杆螺纹可以是单头的，也可以是双头的。
螺旋升角ϕ（ϕb，，ϕs，，ϕ） ϕ ϕb ϕs ϕ
θ=30 °左右适于粉料， θ=l7°左右适于圆柱料， θ=15°左右适于方块料。
出于机械加工的方便，一般取θ=17°40。
螺旋线展开长度Z （Zb，，Z s ，Z） 螺纹导程t , 螺距S 螺棱宽度e
一般取e=（0.08-0.12）D。
THE END
压缩段——底径变化，主要作用是压实、熔 融物料，建立压力。参数压缩比ε=h1／h3及 L2。准确应以渐变度A=（h1－h3）／L2。根
据一般经验。对非结晶型塑料，压缩段约占整个螺 杆长度的55—65%；而对于结晶性塑料，则取 （1—4）D不等Байду номын сангаас
均化段（计量段）——将压缩段已熔物料定 量定温地挤到螺杆最前端、参数（L3，h3）， h3=（0．05－0．07）D。
对于非结晶性塑料，均化段长度约占螺杆全长的 22—25%；对结晶性塑料，均化段长度约占螺杆全 长的25～35%。
1、规格尺寸
螺杆直径D： Db——螺杆外径 Ds——螺杆根径 D——螺杆平均直径
在设计螺杆时。它不能任意确定，因为螺杆直 径已经标准化。我国挤出机标准所规定的螺 杆直径系列为：30、45、65、（85）90、 （115）120、150、200。一般情况下，确 定的螺杆直径应符合此系列。
螺杆长度L： L ——螺杆有效工作部分长度 L1——加料段长度 L2——压缩段长度 L3——均化段长度 螺杆长径比L/D
单螺杆塑料挤出机
单螺杆塑料挤出机1范围本标准规定了单螺杆塑料挤出机的基本参数,技术要求,试验方法与检验规则,标志,包装,运输,贮存.本标准适用于加工塑料制品的单螺杆塑料挤出机(以下简称”挤出机”),不适用于专用挤出机.2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效.所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性.GB191-85 包装储运图示标志GB985-88 气焊,手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸.GB1184-80 形状和位置公差未标注公差的规定GB1801-79 公差与配合尺寸至500mm孔,轴公差带与配合GB4340-84 金属维氏硬度试验方法GB6388-86 运输包装收发货标志GB11336-89直线度误差检测GB11354-89 钢铁零件渗氮层深度测定和金相组织检验GB/T13306-91标牌GB/T13384-92 机电产品包装通用技术条件JB/Z286-87 二氧化碳气体保护焊工艺规程ZB G95 010-88橡胶塑料机械涂漆通用技术条件3基本参数3.1系列:螺杆直径20,25,30,35,40,45,50,55,60,65,70,80,90,100,120,150,200,250,300mm.3.2基本参数应符合表1~表5的规定. 表1以加工低密度聚乙烯为主,表2以加工线性低密度聚乙烯为主,表3以加工高密度聚乙烯为主,表4以加工聚丙烯为主,表5以加工硬,软聚氯乙烯为主.3.3基本参数中,主要考核合乎质量要求的产量,名义比功率及比流量.3.3.1表1~表4最高产量的考核:挤出机试制鉴定时,应不低于表列最高产量值;成批生产时,挤出机考核60%最高转速时的比流量应不小于规定值.3.3.2表5中生产硬聚氯乙烯(HPVC)时,当螺杆转速为最低转速nmin时,产量应不低于表列最低值;生产软聚氯乙烯时(SPVC)时,当螺杆转速为二倍最低转速时,产量应不低于表列最低值.3.3.3表1~表4中螺杆最高转速nmax及电机功率N,表5中螺杆最低转速nmin及电机功率N,允许适当变动(选用电机规格及其他设计原因),但名义比功率N’应不大于规定值，比流量q不小于相应值，产量不低于表列值。
2 单螺杆挤出机介绍
单螺杆挤出机的挤出过程
2.1.3.1 聚合物的三态变化
图2-5
聚合物三态变化图
31/102
图2-6
常规全螺纹螺杆的三个职能区
32/102
（1）加料段
功能主要是对塑料进行 压实和输送。
33/102
（2）熔融段或压缩段
是使塑料进一步压实和 塑化。
34/102
（3）计量段 塑料进入计量段后将进 一步塑化和均匀化，并使之 定压、定量和定温地从挤出 机头挤出。
2 单螺杆挤出机
1/102
2.1 概 述
挤出成型亦称挤压成型， 它是将物料加热熔融成粘流态， 借助螺杆的挤压作用，推动粘 流态的物料，使其通过口模而 成为截面与口模形状相仿的连 续体的一种成型方法。 所采用的设备称为挤出机。
2/102
塑料原料
加热 挤出机
塑料熔体 定型
加压
挤塑模具（机头）
初始形状的连续体
8/102
传动系统
其作用驱动螺杆，保证螺 杆在工作过程中所需要的扭矩 和转速。
9/102
加热冷却系统 它保证塑料和挤压系统在 成型加工中的温度控制要求。
10/102
加料系统
主要由料斗和自动上料装 置等组成。其作用是向挤压系 统稳定且（2）辅机
① ② ③ ④ ⑤ ⑥ ⑦ 机头 定型装置 冷却装置 牵引装置 切割装置 卷取装置 堆放装置
28/102
④螺纹螺距：用S表示 ⑤螺纹升角：用φ表示 ⑥螺纹头数：用P表示 ⑦螺槽轴向宽度：用B表示 B=S-b ⑧螺棱的轴向宽度：用b表示 ⑨螺槽的法向宽度：用W表示 ⑩螺棱的法向宽度：用e表示 11 螺纹外径与机筒内壁之间隙：用δ表示
29/102
φ
图2-4
单螺杆挤出机的规格型号与基本参数
单螺杆挤出机的规格型号与基本参数一、规格型号1.挤出量：挤出量是衡量单螺杆挤出机生产能力的重要指标，通常以千克/小时来表示。
挤出量的大小取决于单螺杆挤出机的规格型号和生产过程中的要求。
2. 螺杆直径：螺杆直径是指单螺杆挤出机螺杆的直径大小，通常以毫米（mm）来表示。
螺杆直径的选择需根据所处理物料的性质和生产要求来确定。
3.螺杆长径比：螺杆长径比是指螺杆长度与螺杆直径的比值。
螺杆的长径比会影响到挤出机的性能和挤出物料的质量。
在实际生产中，根据不同的物料和生产要求，选择合适的长径比是十分重要的。
二、基本参数除了规格型号外，单螺杆挤出机的基本参数也是评估其性能和适用性的重要指标。
以下是一些常见的基本参数：1.驱动功率：驱动功率是指单螺杆挤出机所需的功率大小，通常以千瓦（kW）来表示。
驱动功率的大小与挤出机的规格型号、生产能力和物料粘度等因素有关。
2.加热功率：加热功率是指单螺杆挤出机加热装置所需的功率大小，通常以千瓦（kW）来表示。
加热功率的大小取决于加热方式和生产要求等因素。
3.温控系统：单螺杆挤出机通常配备有温控系统，用于控制挤出机的温度。
温控系统通常由温度控制器和加热装置等组成，以确保挤出过程中的温度稳定性。
4.单螺杆转速：单螺杆挤出机的螺杆转速是指螺杆每分钟旋转的圈数，通常以转/分钟或转/秒来表示。
螺杆转速的大小与物料的熔融温度、挤出量和挤出速度等因素有关。
5.模具尺寸：单螺杆挤出机的模具尺寸通常由模具的宽度和高度来表示，用于指导挤出过程中塑料物料的形状和尺寸。
6.机器重量和外形尺寸：机器重量和外形尺寸是指单螺杆挤出机的重量和外部尺寸，用于评估设备的可移动性和适用范围。
这些规格型号和基本参数是评估单螺杆挤出机性能和适用性的重要指标，在选择和使用时需要根据具体的生产需求和物料特性来确定。
在购买和使用单螺杆挤出机时，需要根据实际情况，选择合适的规格型号和基本参数，以确保生产过程的高效性和塑料制品的质量。
挤出机螺杆参数及影响
挤出机螺杆参数及影响挤出机是一种常见的塑料加工设备，用于将塑料料粒加热熔化后通过挤出机螺杆的旋转运动，将熔融的塑料挤出成型。
1.螺杆直径：螺杆直径是指螺杆的最大直径，是挤出机螺杆的一个重要参数。
螺杆直径的选择与挤出机的规格有关，一般来说，较大直径的螺杆能提供更大的挤出压力和产量，适用于大规模生产。
而较小直径的螺杆则适用于小规模生产或特殊工艺要求。
2.螺杆长度与直径比：螺杆长度与直径比是指螺杆的长度与其直径之比。
该参数对挤出机的熔融效果和输出能力有着重要影响。
较大的螺杆长度与直径比能够提供更大的塑化能力和更好的熔融效果，适用于高粘度塑料料粒的加工。
而较小的比值则适用于低粘度塑料料粒。
3.螺杆混合段长度：挤出机螺杆一般由若干个区域组成，其中最后一个区域是混合段。
混合段是指将塑料料粒加热熔化并充分混合的区域，其长度对挤出成品的均匀度和质量有着重要影响。
较长的混合段长度有助于提高熔融和混合效果，但也会增加能耗和成本。
因此，混合段长度的选择需要考虑生产要求和经济性。
4.螺杆螺距：螺杆螺距是指螺杆的螺线间距，影响着螺杆的输送能力和熔融均匀度。
较大的螺距可以提供更大的产量，但也可能导致熔融不均匀和混合不充分。
适当的螺距选择应根据塑料的特性和生产需求来确定。
5.螺杆转速：螺杆转速是指螺杆的旋转速度，对挤出机的生产能力和挤出产品的质量起着重要影响。
较高的转速可以提高产量，但也可能导致熔融温度升高和产品品质下降。
因此，选择适当的螺杆转速需要综合考虑生产需求和产品要求。
螺杆的参数选择对挤出机的性能和生产效果有着重要的影响。
不同的塑料料粒和生产要求需要不同的螺杆参数来优化挤出过程。
因此，在选择和调整挤出机螺杆参数时，需综合考虑原料特性、产品要求和经济性，通过实际生产验证和调整来获得最佳的挤出效果和产品质量。
单螺杆挤出机原理
单螺杆挤出机原理单螺杆挤出机作为一种常见的挤出机设备，用于塑料加工行业，原理和构造是什么呢？下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。
单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。
单螺杆挤出机原理：料口最后一道螺纹开始叫输送段物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。
第二段叫压缩段，螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。
第三段是计量段，此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。
SJ系列单螺杆挤出机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用，它与相应的辅机（包括成型机头）配合，可加工多种塑料制品，如膜、管、板、丝带等，亦可用于造粒。
鑫达塑料挤出机设计先进，质量高，塑化好，能耗低，采用渐开线齿轮传动，具有噪音低，运转平稳，承载力大，寿命长等特点。
高速单螺杆挤出机主要用途管材挤出：适用于PP-R管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。
板材和片材挤出：适用于PVC、PET、PS、PP、PC等型材及板材的挤出。
其它各种塑料的挤出如丝、棒等。
型材的挤出：调节挤出机转速及改变挤出螺杆的结构可适用于生产PVC、聚烯烃类等各种塑料异型材。
改性造粒：适用于各种塑料的共混、改性、增强造粒。
编辑本段设计理念◎在高品质基础上的高速，高产挤出。
◎低温塑化的设计理念，保证高质量制品的挤出。
◎两阶式整体设计，强化塑化功能，保证调整高性能挤出。
◎特种屏障，BM综合混炼设计，保证物料的混炼效果。
吹膜机总结
1.设备名称：吹膜机2. 型号：BL 180/4003. 产地:德国4. 设备用途:用于聚烯烃材料HDPE, LDPE, LLDPE薄膜的吹制。
5．结构及参数1. 单螺杆挤出机E 30 M1．1．组成：∙两个铸塑成型的机器外壳。
∙变频控制的交流电机AC-SERVO。
∙正齿轮。
∙轴承。
∙加料段为水冷却夹套。
∙三个功位的料斗。
∙4段加热区，料筒有防护外壳，料筒材质为渗氮钢。
1．2．特征：∙整机采用模块化设计,结构紧凑.挤出机与吹膜单元平放在水平地面上,可以任意的移动和锁定,便于操作和清扫,不需要专门的地基。
∙采用A.C.伺服电机,与挤出机转速和压力形成自动回路控制,保证挤出机在稳定的压力下平稳挤出,从而保证挤出量的稳定,最终保证薄膜质量稳定。
∙料筒与螺杆材质都为氮化处理钢，料筒上面覆盖隔热罩，避免烫伤。
∙料筒采用电加热、风冷却的方式，温度控制采用PLC，自带三个独立控制的冷却风机。
∙挤出机控制器SCD-ECS:-温度控制器内置在电控箱内。
-SCD15微处理器控制器内置整合了模拟信号输入、数字控制信号和3个接口: SCD15显示器标配的RS232接口. SCD15显示部分是可显示9行的LCD，设有20个嵌入式的按键和数据轮，每个按键界面友好地表示各个功能的状态。
经由串联接口与SCD15控制器连接。
-标准配置显示下列参数:最多9个温度的真实值、设定值、控制比值和状态信号；1个螺杆转速的真实的设定值；1个马达的电流和马达的控制器负荷的百分比(%)；1个熔体温度；1个熔体压力。
-所有的操作都经由SCD上的嵌入式的按键进行:加热的开和关；挤出机的开和关；可选熔体泵驱动的开和关；压力传感器的校正。
-通过独立的嵌入式的按键设定参数，数据轮可在个位和十位进制上旋转调整(温度能被一起调整)。
-可以较大的字体显示与工艺相关的参数。
-所发生的波动(多到16个)在分开的页面上被显示并标记正发生的波动。
-可选功能: 第二个熔体压力测量；熔体泵的速度；真实显示后牵引速度；螺杆的压力/速度闭环控制(和熔体泵操作必需的选项)。
SJ-9025D单螺杆塑料挤出机
SJN-SJ-90×25塑料挤出机工艺操作规程编制：审核：批准：2011-10-01发布2011-10-01实施江苏赛德电气有限公司l 设备名称：SJ-90×25塑料挤出机2 设备用途：适用聚氯乙烯（PVC）、聚乙烯（包括交联聚乙烯XLPE）、聚苯乙烯（PS）、聚烯烃（PO）等热塑性塑料对导体或线芯进行绝缘或护层包覆。
3 适用范围：3.1 挤包前缆芯≤Φ35mm3.2 挤包后缆芯≤Φ40mm4 设备的主要技术参数：4.1 螺杆长径比：25：l4.2 蝶杆最高转速： 10～100r/min4.3 最大出胶量：4.3.1 SJ 90×25：PVC：280kg／h4.3.2 SJ 65X 25：LDPE 120kg／h4.4 冷却水槽(包括温水加热装置)：20m左右4.5 履带式双牵引装置：4.5.1 800履带牵引：最大牵引力 1000N4.5.2 1250履带牵引：最大牵引力 1600N4.6 收放线装置4.6.1放线盘：PNl600～PN25004.6.2 收线盘：PNl600～PN31504.7冷却方式：机筒DF-5风机冷却 4段水套内循环水冷 1段4.8主机中心高 1000mm4.9主机外形尺寸长：3420mm宽：1950mm高：1850mm（含料斗高）5 生产准备工作5.1 根据派工单、工艺卡片检查被加工的缆芯或导体的外形尺寸和表观质量，查验上道工序的半制品合格证是否完整。
如完整合格即可吊上放线装置。
5.2 根据实测的情况和工艺卡片的要求选择好挤出模具，并仔细核对模具的相关尺寸和外观质量情况。
5.3 根据派工单被加工产品的长度和工艺卡片的要求领用挤塑原材料，并仔细校对塑料的牌号，颜色是否符合工艺规定。
检查每包塑料的包装是否完好，是否有被污染和受潮现象，避免不合格材料混入，影响挤塑质量。
5.4 加工低烟无卤护层时，依据条件许可。
应更换为低压缩比的螺杆，以便确保挤塑质量。
单螺杆挤出机的规格型号与基本参数
单螺杆挤出机的规格型号与基本参数单螺杆挤出机是一种常用于塑料制品加工的设备，具有广泛的应用领域。
它通过将固态物料加热、熔融，然后通过螺杆的旋转运动将熔融物料从模具中挤出，形成所需的产品形状。
以下是单螺杆挤出机的规格型号和基本参数的详细介绍。
1.规格型号：单螺杆挤出机的规格型号有很多种，常见的有：SJ-45、SJ-65、SJ-75、SJ-90、SJ-120、SJ-150等。
其中，SJ代表单螺杆挤出机的标志，数字代表螺杆直径（单位：mm）。
不同规格型号的挤出机适用于不同的生产要求和产品类型。
2.基本参数：- 螺杆直径：螺杆直径是指螺杆的最大直径，常见的螺杆直径有20mm、30mm、45mm、65mm等。
螺杆直径的选择与所需挤出产品的尺寸和要求密切相关，一般来说，较大的螺杆直径适用于生产大尺寸的产品。
-螺杆转速：螺杆转速是指螺杆的旋转速度，通常以转/分钟为单位。
螺杆转速的选择与所用材料的熔融性能、生产速度和产品质量要求有关。
一般情况下，转速越高，熔融过程越充分，产品的均匀性和质量也会提高。
-螺杆长度：螺杆长度指的是螺杆的有效工作长度，一般以毫米为单位。
螺杆长度的选择与螺杆的螺距、螺杆直径、挤出产品的长度等因素有关。
较大的螺杆长度有助于增加螺杆的挤出能力和熔融性能。
-加热功率：加热功率是指单螺杆挤出机的加热能力，通常以千瓦为单位。
加热功率的大小与所用材料的熔点、熔化温度、螺杆直径和长度等因素有关，需要根据具体的生产要求进行选择。
-挤出能力：挤出能力是指单螺杆挤出机每单位时间内可以挤出的物料量，通常以千克/小时或克/秒为单位。
挤出能力的大小与螺杆的直径、转速、长度等参数密切相关，一般来说，较大的挤出能力可以提高生产效率。
除了以上基本参数外，单螺杆挤出机还涉及到其他一些辅助参数，如：模具尺寸、压力控制系统、温度控制系统、冷却系统等。
这些参数可以根据生产需要进行调整和配置，以满足不同产品的生产要求。
综上所述，单螺杆挤出机的规格型号和基本参数是根据生产需求和产品要求来确定的，它们的选择和配置可以对挤出产品的质量、生产效率和经济效益产生重要影响。
单螺杆挤出机的规格型号和基本参数
单螺杆挤出机的规格型号与基本参数(1) 挤出机的型号标注国内橡胶塑料机械标准。
GB/T12783—91中规定，对挤出机的标牌上型号标注说明如下。
从左向右顺序：第一格是塑料机械代号为S；第二格是挤出机代号为J；第三格是指挤出机不同的结构形式代号。
三个格组合在一起就是塑料挤出机为SJ；塑料排气式挤出机为SJP；塑料发泡挤出机为SJF；塑料喂料挤出机为SJW；塑料鞋用挤出机为SJE；阶式塑料挤出机为SJJ；双螺杆挤出机为SJS；锥形双螺杆挤出机为SJSF；多螺杆挤出机为SJD。
第四格表示辅机，代号为F；如果是挤出机组，则代号为E。
第五格参数是指螺杆直径和螺杆的长径比。
第六格是指产品的设计顺序，按字母A、B、C...顺序排列，第一次设计不标注设计号。
例如SJ-45×25，此型号表示塑料挤出机，螺杆直径为45mm，螺杆的长径比为25 ：1。
螺杆长径比为20 ：1时不标注。
学习资料整理分享(2) 挤出机的基本参数规定高密度聚乙烯制品挤出成型用挤出机的基本参数见表1。
聚丙烯制品挤出成型用挤出机的基本参数见表2。
聚氯乙烯制品挤出成型用挤出机的基本参数见表3。
表1 聚乙烯（HD PE）制品挤出成型用挤出机基本参数（JB/T 8061—1996）学习资料整理分享学习资料整理分享学习资料整理分享表2 聚丙烯(PP)制品挤出成型用挤出机基本参数（JB/T 8061—1996）学习资料整理分享表3 聚氣乙烯（PVC）制品挤出成型用挤出机基本参数（ZBG 95009. 1—88）学习资料整理分享学习资料整理分享(3) 单螺杆挤出机的主要参数说明①螺杆直径，是指螺杆的螺纹部分的外圆直径，一般用D表TK，单位为mm。
②螺杆的长径比，是指螺杆的螺纹部分长度与螺杆直径的比值。
用L/D表示。
③螺杆的转速范围，是指螺杆工作时的最低转速和最高转速值。
用nmin ~nmax表示，单位为r/min。
学习资料整理分享④螺杆工作旋转驱动电动机功率，单位为kW。
挤压机的分类及型号表示方法。
挤压机的分类及型号表示方法。
挤压机是一种很常见的机器设备，它可以将固态物料变形并塑成所需要的形状，从而满足生产的需求。
挤压机根据不同的工作原理和用途，可以分为多种不同的类型，下面就来详细讲解一下挤压机的分类及型号表示方法。
一、按照工作原理分1、单螺杆挤出机：单螺杆挤出机又称单螺杆挤压机，其工作原理是通过一根螺杆将固态物料加热软化，然后将软化后的物料进行挤压成型。
这种挤出机一般适用于生产PC、PMMA、ABS等普通材料的制品。
2、双螺杆挤出机：双螺杆挤出机又称平行双螺杆挤压机，其工作原理是通过两根同向旋转的螺杆将物料加热、混合、塑化，并将塑化的物料挤出成型。
这种挤出机适用于生产PP、PE等高分子材料的制品。
3、混炼挤出机：混炼挤出机又称密炼挤出机，其工作原理是通过滚筒加热、混炼、塑化物料，并将塑化后的物料挤出成型。
这种挤出机适用于生产轮胎胶、胶管、管件、密封垫等橡胶制品。
4、贯流挤出机：贯流挤出机又称转子挤出机，其工作原理是通过一个转子来将基材塑化，然后经过模头，将物料挤出成型。
这种挤出机适用于生产硅胶、尼龙、PVC等高分子材料的制品。
二、按照用途分类1、塑料挤出机：塑料挤出机主要适用于生产各种塑料制品，如塑料管材、盖子、塑料袋等。
2、橡胶挤出机：橡胶挤出机主要适用于生产各种橡胶制品，如轮胎胶、胶管、管件、密封垫等。
3、金属挤出机：金属挤出机主要适用于生产各种金属制品，如铝合金门窗、汽车零部件等。
三、型号表示方法挤压机的型号通常包含以下几个方面的信息：1、规格：包括型号、容量等。
2、结构：包括单螺杆、双螺杆、混炼、贯流等。
3、用途：包括塑料、橡胶、金属等。
4、特殊功能：如自动化程度、切割方式等。
例如：SJG45/30-3/4A挤出机中，SJ表示挤出机的规格型号，G表示挤出机；45/30表示螺杆直径为45mm，螺杆长径比为30：1；3表示三层挤出，4表示四冷却辊，A表示自动送料。
总之，挤压机分类繁多，型号操作复杂，需要在实际应用中根据具体需求进行选择。
挤出成型工艺与设备 螺杆挤出机的主要参数
二、螺杆的主要参数
θ是螺纹与螺杆横截面之间的夹角，通常在100~300之间。随着θ增大， 出料快，生产能力提高，但挤压剪切作用减少，停留时间短，塑化效果下降。
e大，动力消耗大； e小，漏流增加。一般e=0.08~0.12D。
δ值大生产效率低，δ值过小时，强烈剪切，会引起过热降解，一般δ与 螺杆直径之比为0.0005~0.002左右。
二、螺杆的主要参数
螺杆长度：
对普通螺杆来说，根据物料在挤出机中经历的三个阶段，人们 常常把螺杆的有效工作长度L分为三段。
1 加料段L1（feeding zone）：
其作用是将松散的物料逐渐压实并送入下一段；减小压力和
产量的波动，从而杆的主要参数
2 熔融段（压缩段）L（compression zone）：
其作用是把物料进一步压实；将物料中的空气推向加料段排出；
使物料全部熔融并送入下一段。
3 均化段（计量段）L3（metering zone）：
其作用是将已熔融物料进一步均匀塑化，并使其定温、定压、
定量、连续地挤入机头。
螺杆的长度用mm作单位。
一、螺杆挤出机的技术参数
机器中心高度：
用H表示，指螺杆中心线到地面的高度，单位mm。
机器外形尺寸：
长、宽、高，表示为长×宽×高，单位mm。
机器质量 (重量)：
用W表示，单位为t或kg。
目录
01 螺杆挤出机的技术参数 02 螺杆的主要参数
二、螺杆的主要参数
D—螺杆外径；d—螺杆根径；t—螺距；W—螺槽宽度；
螺杆直径D :
指螺杆外径，代表挤出机的规格。随着直径增大，生产能力提高。
螺杆长径比L/D :
单螺杆挤出机设计
• 螺杆压缩比和螺槽深度 确定几何压缩比 i 等距不等深（通用型）螺杆压缩比的计算 式如下：
对于大多取经验数据来确定，通用公式 H3=(0.025～0.06)Ds。
再根据确定的螺杆压缩比计算加料段螺杆槽 深度。
• 螺杆各段的确定
高聚物在螺杆中的挤出过程，实际上经历 固体输送，熔融和均化的过程。所以一般 螺杆都设计成三段：加料段，压缩段及均 化段。
• 由轴向力引起的轴向拉应力在机筒全长上 不变，即：
•
z
=
Pz A
prb 2 (Rb2 rb2 )
=
prb 2 Rb 2 rb 2
• 因机筒多为塑性材料，所以当计算出三个 主应力的最大值后，可用第四强度理论进 行设计计算及校核。 按第四强度理论最大变形能理论计算，机筒壁厚的强度条 件为：
在开槽机筒中形成的挤出压力趋势图
二、熔融理论
• 固体物料充满螺槽 →→→→ 形成熔膜→→
• →→→→→→→→→→ 螺纹刮下熔体进入 熔池
• →→ 因熔池中的熔体挤压而使固体床形变， 径向加厚，固体进入熔膜以补充熔体流入 熔池 →→ 不断往复逐渐熔化。
熔体输送
• 设：Q1—送料速率；Q2—压缩段熔化速率； Q3—均化段挤出速率。
螺杆受力分析图
螺杆综合受力为：螺杆轴向力、螺杆扭矩 及螺杆自重产生的压、扭弯的组合。一般 加料段及排气段螺杆根径较小，其承受载 荷力最低，所以螺杆的加料段以加料段的 根径截面计算、校核裁面。
A.机头压力的确定
机头压力可用理论计算方法和实测方法得到。
当关闭机头，可认为挤出量Q=0，若螺杆与
机筒间隙正常，机头最大压力可由下式计
3．7.6 挤出量和停留时间
螺杆的结构分成三段，塑料在这三段上的运 动按一定的规律进行。正常的情况下螺杆 三段在结构上应该符合下列的要求： Q1>Q2>Q3，Q1为加料段流量，Q2为压缩 段流量，Q3为计量段流量，否则就会使挤 出量不稳定和质量低劣。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单螺杆挤出机的规格型号与基本参数
(1) 挤出机的型号标注国内橡胶塑料机械标准。
GB/T12783—91中规定，对挤出机的标牌上型号标注说明如下。
从左向右顺序：第一格是塑料机械代号为S；第二格是挤出机代号为J；第三格是指挤出机不同的结构形式代号。
三个格组合在一起就是塑料挤出机为SJ；塑料排气式挤出机为SJP；塑料发泡挤出机为SJF；塑料喂料挤出机为SJW；塑料鞋用挤出机为SJE；阶式塑料挤出机为SJJ；双螺杆挤出机为SJS；锥形双螺杆挤出机为SJSF；多螺杆挤出机为SJD。
第四格表示辅机，代号为F；如果是挤出机组，则代号为E。
第五格参数是指螺杆直径和螺杆
1 / 21下载文档可编辑
的长径比。
第六格是指产品的设计顺序，按字母A、B、C...顺序排列，第一次设计不标注设计号。
例如SJ-45×25，此型号表示塑料挤出机，螺杆直径为45mm，螺杆的长径比为25 ：1。
螺杆长径比为20 ：1时不标注。
(2) 挤出机的基本参数规定高密度聚乙烯制品挤出成型用挤出机的基本参数见表1。
聚丙烯制品挤出成型用挤出机的基本参数见表2。
聚氯乙烯制品挤出成型用挤出机的基本参数见表3。
表1 聚乙烯（HDPE）制品挤出成型用挤出机基本参数（JB/T 8061—1996）
2 / 21下载文档可编辑
3 / 21下载文档可编辑
4 / 21下载文档可编辑
5 / 21下载文档可编辑
表2 聚丙烯(PP)制品挤出成型用挤出机基本参数（JB/T 8061—1996）
6 / 21下载文档可编辑
7 / 21下载文档可编辑
表3 聚氣乙烯（PVC）制品挤出成型用挤出机基本参数（ZBG 95009. 1—88）
8 / 21下载文档可编辑
9 / 21下载文档可编辑
10 / 21下载文档可编辑
(3) 单螺杆挤出机的主要参数说明
①螺杆直径，是指螺杆的螺纹部分的外圆直径，一般用D表TK，单位为mm。
②螺杆的长径比，是指螺杆的螺纹部分长度与螺杆直径的比值。
用L/D表示。
③螺杆的转速范围，是指螺杆工作时的最低转速和最高转速值。
用n min~n max表示，单位为r/min。
④螺杆工作旋转驱动电动机功率，单位为kW。
⑤机筒加热功率，是指机筒用电加热时电功率，单位为kW。
⑥机筒加热段数，是指机筒加热分几段温度区控制。
⑦挤出机产量，是指挤出机在单位时间内的生产能力，用Q袠示，单位为kg/h。
⑧名义比功率，指挤出机每小时生产塑料制品质量（重量）所需电动机功率的综合指标，用P表示，即P=P/Q max，单位为kW/(kg/h)。
⑨比流量，是指螺杆每转动一圈所能生产的塑料制品质量。
这个值体现出挤出机的生产效率，用q = q
表示，单位为(kg/h)/(r/min)。
实测/n实测
11 / 21下载文档可编辑
⑩中心高，指挤出机的机筒内螺杆中心线距机座底平面的高度，用h表示，单位为mm。
(4) 国内部分单螺杆挤出机生产厂的产品型号及基本参数单螺杆挤出机生产厂国内有几十家。
这里只介绍部分挤出机生产厂的产品型号及产品参数，见表4〜表6，供用户选择参考。
表4 大连冰山橡塑股份有限公司生产的单螺杆挤出机
12 / 21下载文档可编辑
13 / 21下载文档可编辑
14 / 21下载文档可编辑
15 / 21下载文档可编辑
表5 山东塑料橡胶机械总厂生产的单螺杆挤出机
16 / 21下载文档可编辑
17 / 21下载文档可编辑
18 / 21下载文档可编辑
表6 上海轻工机械股份有限公司挤出机械厂生产的单螺杆挤出机
19 / 21下载文档可编辑
20 / 21下载文档可编辑
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）
