MSTP设备间开放以太网专线业务配置规范
MSTP以太业务不同厂家设备互通配置参考
结合中央级传输骨干网业务开通模式及电路开通中出现的问题，为提高中央级传输骨干网业务开通效率，减少各地方不同设备厂家MSTP传输设备与中央级传输骨干网阿尔卡特MSTP传输设备间的互通配置问题，结合?国家电子政务网络中央级传输骨干网业务开通配置技术标准?及几次全国电路组网开通测试中获取的珍贵经历，再次明确中央级传输骨干网不同厂家间MSTP设备互通的配置要求，愿能为电路开通及设备选择提供帮助。
一、一样厂家或不同厂家间设备互通必须配置及调整的内容〔一〕开销字节1．J0、J1、J2字节J0、J1、J2字节应配置为15个连续的“0”〔ASCII值〕。
2．C2字节假设采用VC3、VC4虚级联，C2字节要设置为“0x1B〞。
3．V5字节假设采用VC12虚级联，V5字节的b5、b6、b7应配置为“101〞，K4复帧的b12-b19应设为“0000 1101〞(0D)。
或理解为V5字节的应发和应收都应为“0x0D〞。
〔二〕内部端口LCAS状态中央级传输骨干网电路要求LCAS设置在“使能〞状态，地方用户端MSTP设备需检查LCAS的状态，并设置在“使能〞〔或开启〕状态。
〔三〕外部端口工作模式以太端口工作模式需依据地方用户端网络设备的端口进展调整，一般要配置为100M全双工模式二、一样厂家或不同厂家间设备互通需核对、检查内部端口封装映射的设置内容1.映射协议选择：GFP2.扰码选择：X43+13.检验字段长途：无4.扩展头选项：无三、各厂家设备互通应注意的内容中央级传输骨干网用户中心节点一般采用阿尔卡特1660SM设备，因此各地方设备应分别满足与该设备的互通要求，结合?国家电子政务网络中央级传输骨干网业务开通配置技术标准?，汇总电路全程测试中发现的问题，分别说明如下。
（一）阿尔卡特1642与阿尔卡特1660互通需注意的内容1.阿尔卡特1642工作模式应配置为：ETS方式〔透传〕。
2.阿尔卡特1642 J2字节1642默认J2字节为alcatel, 必须调整为15个连续的“0”〔ASCII值〕。
MSTP(配置指导)
(d)使用‘help’命令可以列出命令行支持的系统命令:
CLI控制界面
(e)使用‘exit’命令推出命令行
(f)使用'cd'命令可以改变当前所在的命令树的位置，同dos下的 目录操作类似，注意返回上一级只能用"cd ..
(g)使用‘ls’可以列出某个位置的子节点或者是子属性
(h)命令树可以用绝对路径表示（以$开头），也可以用相对路径 表示,提示符为当前所在的路径
•配置单板管理节点:$.ne.cfg.chss.0.
•业务配置管理节点:$.ne.cfg.service.0 •配置业务管理节点:$.ne.cfg.service.cfging.0 •生效业务管理节点:$.ne.cfg.service.valid.0 •ECC配置管理节点：$.ne.ecc.0 •告警配置管理节点：$.ne.alm.0 •性能配置管理节点：$.ne.per.0
(f)TryCommit.该接口的功能为:如果事务Try成功,则自动提交该事务。注意:如 果Try失败,则当前事务仍然处于锁定状态.
配置事务流程
配置开始
开始事务：从系统获取一个ID号 也可略个此步，在后续配置中使用 缺省事务ID＝0.
配置网元：使用从BEGIN 获取的事务ID号，配置对 象包括：扩展网元、单板、 复用段、业务、CFP、告警、 性能等. 预配置事务：使系统尝试配 置，如果成功，则可以提交 配置；否则只能废弃当前配 置。 提交事务：使配置生效。
E G E F Y Y
目录
• 产品回顾 配置事务介绍 • 目录结构 • CLI控制界面 • ECC配置 • 业务开通指导 • 实验
配置事务目的 好处
（1）引入配置事务的目的： 为保证业务的安全性以及配置过程中网元与网管数据的 一致性,该系统在业务配置过程中引入了事务机制，事务为一系 列操作的集合． 通过事务机制，可以保证配置操作的批处理．即一次 事务中的任何一次失败时，都可以将配置退回到本次事务开始前 的状态．

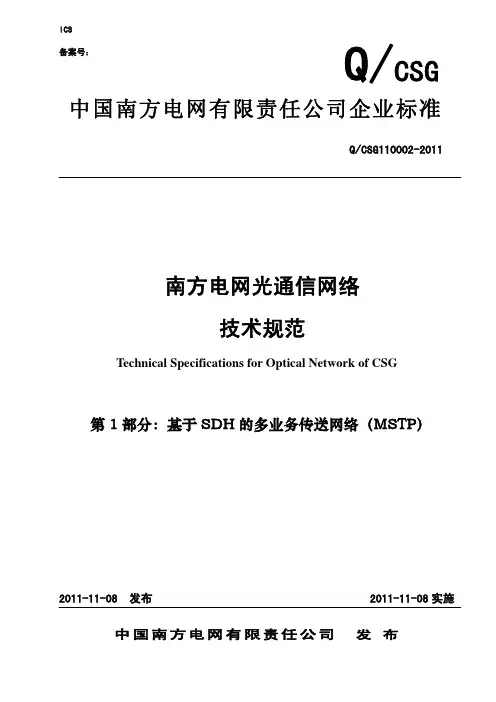

南方电网光通信网络技术规范(第1卷MSTP)
Q/CSG110002-2011
前言
为保障南方电网安全、优质、经济运行，推进南方电网光通信网络的规范化管理，提供 光通信设备选型技术规范，制定本规范。
本规范根据国家标准、行业规范，并结合光通信网络技术发展及南方电网实际情况，规 定了南方电网光通信网络在规划、设计、设备选型、运行维护等方面需 遵 循 的 技术 指 标 及 功 能 特 性 ，以规范和指导南方电网所属各单位光通信网络的规划、设计、工程建设、运行 维护等工作。
《南方电网光通信网络技术规范》分为 3 部分， 名称如下： 南方电网光通信网络技术规范 第 1 部分：基于 SDH 的多业务传送网络（MSTP） 南方电网光通信网络技术规范 第 2 部分：光波分复用（WDM）系统 南方电网光通信网络技术规范 第 3 部分：自动交换光网络（ASON） 本规范由中国南方电网系统运行部提出并归口解释。 本规范主要起草单位：中国南方电网系统运行部、广西电网电力调度控制中心、广西电
本规范适用于中国南方电网有限责任公司所属各单位光通信网络 MSTP 设备规划、建设、验收、 运行、维护、检修工作。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本 文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 15941-2008
电力系统同步网工程设计规范
南方电网计〔2009〕110 号文 中国南网电网 220 千伏及以上电网规划技术原则
YDN 099-1998
光同步传送网技术体制
YD/T 1179-2002
同步数字体系(SDH)上传送以太网帧的技术规范
YD/T 1238-2002
基于 SDH 的多业务传送节点技术要求
SDHMSTP设备以太网专线业务数据配置
情景教学四：SDH/MSTP设备以太网专线业务数据配置任务描述：某县电信分公司组建网络如图所示。
位于NE1的A、B两个公司需要通过MSTP设备传输数据业务到NE6，要求A、B公司的业务完全隔离，A公司和B公司均可提供100Mbit/s以太网电接口，A公司和B公司均需要10Mbit/s的带宽。
NE5图1 某县电信分公司SDH网络拓扑示意任务分析：以太网业务在MSTP网络中的应用形式有以太网专线EPL、以太网虚拟专线EVPL、以太网专用局域网业务EPLAN、以太网虚拟专用局域网业务EVPLAN四种。
本次任务采用OptiX 2500+（METRO 3000）设备，完成以太网业务的数据配置。
在这四种以太网业务类型中根据A、B公司要求业务完全隔离，各自需要10M带宽，所以将选择以太网专线。
那么将位于NE1的A、B两个公司的以太网交换机分别通过100 Mbit/s以太网电接口分别连接到Optix 2500+(Metro 3000)设备上以太网接口板的100 Mbit/s电接口—MAC1端口和MAC2端口上，位为NE5的A、B公司同样这样连接到MSTP设备上。
在NE1与NE6之间的线路上，A公司的业务通过一条VC TRUNK1通道传送，B公司的业务通过另一条VC TRUNK2通道传送，VC TRUNK1和VC TRUNK2均绑定5个VC-12。
相关知识点：1、MSTP的概念和发展进程MSTP是指基于SDH 平台同时实现TDM、A TM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
MSTP完整概念首次出现于1999年10月的北京国际通信展。
2002年底，华为公司主笔起草了MSTP的国家标准，该标准于2002年11月经审批之后正式发布，成为我国MSTP的行业标准。
它出发点是充分利用大家所熟悉和信任的SDH技术，特别是保护恢复能力和确保的延时性能，加以改造以适应多业务应用，支持数据传输，并减少了机架数、机房占地、功耗及机架间互连，简化了电路指配，加快了业务提供速度，改进了网络的扩展性，节省了运营维护和培训成本，还可提供如视频点播等新的增值业务。
MSTP配置
1.4 配置叶子节点................................................................................................................................... 1-24 1.4.1 配置MST域 ........................................................................................................................... 1-24 1.4.2 配置MSTP的工作模式 .......................................................................................................... 1-24 1.4.3 配置超时时间因子................................................................................................................. 1-24 1.4.4 配置端口的最大发送速率...................................................................................................... 1-24 1.4.5 配置端口为边缘端口 ............................................................................................................. 1-24 1.4.6 配置端口的Path Cost............................................................................................................ 1-25 1.4.7 配置端口的优先级................................................................................................................. 1-26 1.4.8 配置端口是否与点对点链路相连 ........................................................................................... 1-27 1.4.9 配置端口识别/发送MSTP报文的方式.................................................................................... 1-27 1.4.10 打开端口状态变化信息显示开关 ......................................................................................... 1-27 1.4.11 开启MSTP特性 ................................................................................................................... 1-27
MSTP(以太网专线)施工方案
施工组织方案工程名称：XX公司（解放路-机场路）MSTP（以太网专线）新建接入工程◆附件1: 工期、质量、安全、信誉的承诺◆附件2：拟投入的机械设备表◆附件3：劳动力计划表◆附件4：工程组织及进度计划◆附件5：施工组织文件综合说明附件1：工期、质量、安全、信誉的承诺一、工期承诺本工程计划在 2014 年 6 月 5日完成，工期为1天，在保证质量的前提下保证工期，使贵单位的投资尽快形成生产能力并产生经济效益，这是我公司一贯坚持的根本。
按贵方要求，此工程在条件具备的情况下，我公司一定按贵公司安排的期限完工。
如因我方原因不能按期完成任务，我公司愿意接受贵方罚金，非我方的原因造成的期限延误，工期期限将顺延。
二、质量承诺“质量第一，顾客至上，诚信守法，务实创新”是我公司的一贯宗旨。
在本期工程中，除项目部的主要领导和技术负责人亲自抓质量外，还专设质量及安全检查员负责随时抽检工程质量，在施工过程中严格执行原邮电部《本地网通信线路工程验收规范》YD5051-97标准，并坚持自检、互检及班组检的三检制度，下道工序检查前道工序，确保工程高质量，我们的质量目标是：初验时为优良。
三、安全承诺我公司对本工程的安全目标是：安全无事故。
严格按照本企业《工程项目安全生产管理办法》及公司安全生产管理体系文件来建立施工现场安全管理体系，坚持“安全第一，预防为主”的方针。
认真贯彻执行本公司已通过的ISO9001标准系列质量认证的安全控制程序，使安全管理程序化、规范化、制度化。
加强安全生产的再教育，进一步提高全员的安全生产意识。
增强全员主人翁的责任感，牢固树立“安全第一”的思想。
在施工过程中，如因我公司违规操作和没有安全防范措施所造成的任何安全事故,由我公司承担一切责任，与其他单位无任何连带责任，如造成通信中断，我公司赔偿经济损失。
四、信誉承诺1、施工期间我公司一定在贵单位的统一安排下，和随工人员密切配合，服从随工的工程质量监督。
2、保修期内，贵单位若发现因施工质量出现问题，我公司保证随叫随到，立即派人解决。
中国电信MSTP 接入专线
中国电信MSTP 专线
MSTP专线——接入便捷、速率灵活、承载多种业务产品概述
“MSTP专线”业务是指利用多业务传送节点（MSTP）技术，依托中国电信传送网，为客户提供具有灵活调整带宽和以太网接入功能，接入速率在2Mbps 到1000Mbps 之间的数据专线业务。
产品功能
•端到端带宽保证：由传送网络提供端到端带宽保证；
•以太网接入，带宽灵活调整：提供 2Mbps 至 1000Mbps 的接入带宽选择，调整颗粒为 2Mbps；
•多业务承载功能：透传上层业务，可承载语音视频多种业务；
•保护倒换：利用 SDH 网络提供的保护恢复功能，实施网络保护。
产品特色
•业务安全性高：客户独享带宽，传送安全可靠；
•带宽灵活调整：可根据客户需求增加或减少带宽，而不需频繁更换客户和局端设备，网络调整更方便；
•客户接入方便：客户采用以太网口接入，不需购买 ATM 或 POS 板卡，不需占用更多的槽位，成本低，接入方便；
•自我管理的 IP 环境：对客户的 IP 地址、内部路由等完全透明，客户可以自主管理内部的 IP 网络和路由，具有自我管理的 IP 环境。
系统架构
应用场景
•组网互联：将多个地点的客户网络互联，组建客户专用网络；
•连接互联网：可连接到 CHINANET，实现高速互联网专线接入；
•视频信号传送：用于组建视频电视会议、实时图像监控系统。
受理渠道
请联系您的客户经理或者拨打10000号。
xxx信息公司MSTP以太网专线方案(客户)
xx信息系统有限公司MSTP以太网专线技术方案中国联通上海分公司2022-04-25新域信息系统有限公司MSTP 以太网专线方案目录一、中国联通集团简介 (2)二、中国联通MSTP以太网专线业务 (3)2.1、MSTP技术简介 (3)2.2、联通MSTP以太网专线服务 (4)2.3、联通MSTP以太网专线开通范围 (5)三、以太网专线技术方案 (5)3.1、XXX信息通信需求 (5)3.2、联通解决方案综述 (6)3.3、接入方案 (6)3.4、升速方案 (8)3.5、相似产品及技术比较 (8)四、产品报价.................................................................................错误!未定义书签。
五、服务支持 (11)附录1、中国联通传输资源 (11)附录1.1、长途光缆网 (11)附录1.2、骨干传输网 (12)附录1.3、中国联通MSTP网络总体构架 (14)一、中国联通集团简介中国联合网络通信有限公司（简称中国联通）成立于2008年10月15日，新域信息系统有限公司MSTP 以太网专线方案是在原中国联通、原中国联通的基础上组建而成的。
公司在国内31个省（自治区、直辖市）和境外多个国家和地区设有分支机构，员工总数近50万人。
融合重组后的中国联通，整体规模和实力得到了大幅提升。
公司拥有覆盖全国、通达世界、结构合理、技术先进、功能强大的现代通信网络，主要经营：移动通信业务，国内、国际固定电话网络与设施（含本地无线环路），语音、数据、图像及多媒体通信与信息服务，电信增值业务，IP电话业务，与通信及信息业务相关的系统集成业务，以及国家批准的其它业务。
截至2007年底，公司资产规模达到3665亿元人民币，收入规模为1491亿元人民币，用户总数为2.59亿户，其中固定电话用户1.09亿户，GSM用户1.28亿户，宽带用户2300万户。
MSTP设备间开放以太网专线业务配置规范
附件 1.不同厂家 MSTP 设备间开放以太网专线业务配置标准1. SDH 配置标准1.1 时隙对应关系省际间开放以太网专线业务时， TU12 的时隙顺序应以表 1 中时隙结构 1 为准，如采用时隙结构 2 〔华为厂家设备〕，需调整为时隙结构 1 的罗列方式。
1 2 3 4 5 6 7 8 9 101 22 434 25 467 28 49 101.1.1 1.1.2 1.1.3 1.2.1 1.2.2 1.2.3 1.3.1 1.3.2 1.3.3 1.4.11.4.2 1.4.3 1.5.1 1.5.2 1.5.3 1.6.1 1.6.2 1.6.3 1.7.1 1.7.21.7.32.1.1 2.1.2 2.1.3 2.2.1 2.2.2 2.2.3 2.3.1 2.3.2 2.3.3 2.4.1 2.4.211121314151617181920212223242526272829303132315213345616375819406122344526478295011322.4.3 2.5.1 2.5.2 2.5.3 2.6.1 2.6.2 2.6.3 2.7.1 2.7.22.7.33.1.1 3.1.2 3.1.3 3.2.1 3.2.2 3.2.3 3.3.1 3.3.2 3.3.3 3.4.1 3.4.2 3.4.33334353637383940414243444546474849505152535453143556173859204162324456274893051123354表 1. 时隙对应表1.2 开消字节设置1.2.1 C2、V5 信号标记字节高阶信号〔如 VC4 映射〕模式下， C2 字节为0x1B 。
低阶信号〔如 VC12 映射虚级联〕模式下， V5 字节的应发 和应收都应为 0x0D 。
1.2.2 J0 字节局部厂家设备要求 J0 字节的期望值与应收值一致，否那末 会产生告警，并向对端回告 RDI 告警。
烽火MSTP设备以太网盘配置规范手册
烽火MSTP设备以太网盘配置规范手册目录MSTP设备以太网盘的介绍 (3)一、GFC1机盘描述 (3)1.1主要功能描述 (3)1.2单盘说明 (3)1.3单盘配置 (5)1.4广播风暴抑制 (12)1.5静态单播地址 (12)1.6静态组播地址 (12)1.7二层流配置 (13)1.8单盘控制命令配置 (15)二、GFI1机盘描述 (16)1.1主要功能 (16)1.2 单盘基本功能 (16)1.3单盘配置说明 (17)三、ESC1机盘描述 (18)1.1主要功能 (18)1.2 单盘基本功能 (18)1.3单盘配置说明 (19)四、ESD1机盘描述 (21)1.1主要功能 (21)1.2单盘配置说明 (21)MSTP设备以太网盘应用要点 (23)一、开销字节的配置 (23)二、LCAS状态设置 (23)三、GFP封装设置及检查 (24)四、设备以太端口相关设置 (25)五、环回操作 (27)六、VLAN配置 (30)MSTP设备以太网盘的介绍一、GFC1机盘描述1.1主要功能描述●用于GF2488-01B/C系统设备的任一个高阶支路槽位和群路槽位。
对外提供8路FE以太网电接口（LAN口）和2个GE以太网光接口，对内提供8个FE全双工以太网数据接口（WAN口）和2个GE以太网光接口。
●每个支路由支路输入，输出接口电路，以太网二层交换电路、GFP/LAPS/HDLC封装和解封装电路，映射和去映射电路，STM-1信号的复接分接以及微机管理等几部分组成。
●二层交换功能增加了带宽限制，QOS等以前无法实现的功能。
●性能、告警屏蔽：通过网管命令，可设置某个告警或性能被屏蔽。
●完成POH开销处理，POH开销接入。
●下话指针处理，上话加入固定指针处理。
●开销监视：每个映射颗粒的开销均可监视，向网管上报高阶和低阶的告警和性能。
1.2单盘说明在GF2488-01B系统上，可以插在30~33，38~3D共10个槽位。
MSTP传输设备及其配置
2010.12.3
1
主要内容 1. MSTP概述 2. 组网方式 3. 产品介绍
3.1 中兴产品 3.2 华为产品
4.案例
2
MSTP概述
• 基于 SDH 的多业务传送节点（ MSTP ）是指，基于 SDH 平台，同时 实现 TDM 业务、 ATM 业务、以太网业务等的接入、处理和传送， 提供统一网管的多业务节点。 • 基于 SDH 的多业务传送节点除应具有标准 SDH 传送节点所具有的 功能外，还具有以下主要功能特征：
交 叉 时 钟
光 光 光 光 光 / 光 光 / / / / 电 电 电 电 电 / 保
1
2
3
4 5
6
51
7
FAN
8
9
10 11 12 13 14 15 16
52 FAN 53
FAN
19
中兴S385产品简介
接口名称 STM-64 STM-16 STM-4 STM-1 STM-1e E3 T3 E1 T1 GE SEC RPR MPLS 端口密度 （路/板） 1 1 1/2/4 4/8 4/8 6 6 63 63 2 8FE+GE 8FE+2GE 8FE+2GE 单子架最大接入能力 14 14 56 112 64 48 48 630 630 28 64FE+8GE 64FE+16GE 64FE+16GE 实现版本 V2.0 V1.1 V2.1 V2.0 V1.1 V2.0 V2.0 V1.1 V2.0 V1.1 V1.1 V2.0 V2.0
单板配置
15
中兴S330产品简介
业务功能：业务功能包括光接口功能、电接口
功能以及数据/电话功能。
中国电信(MSTP)以太网专线业务介绍 PPT
- 采用路由迂回和备用方式， 使电路安全可靠。
为什么选择数字电路业务？
自由组网 信号质量高 电路安全可靠 信息高度保密 网络易于管理
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
基于数字电路的客户解决方案
客户机房
基本接入方式
➢ 直接电缆线接入：100米范围内 ➢ HDSL接入：100米至3公里范围 ➢ 光纤接入：通常3公里以外
10G 环 广州电信本地SDH
传输网
基于数字电路的客户解决方案
成功案例----XX银行广东省分行生产线路网络
客户需求
➢速率：省行到各市分行：2M ➢线路质量：>10E-8 ➢安全可靠：提供线路段全程自愈保护
省行接入段提供接入保护 ➢信息安全：高保密性 ➢可扩展性：未来可能增加带宽
数字电路业务的技术实现原理
SDH+DWDM: 以SDH技术为核心，利用DWDM技术提高光纤利用率
N 套 SDH 系 统
DWDM网
…
数字电路业务的技术实现原理
我国的SDH基本复用映射结构
×N ×1 STM-N AUG AU-4
指针处理 复用 定位 映射
VC-4 ×3 TUG-3 ×1 TU-3
VC-3
×7 TUG-2 ×3
TU-12
中国电信(MSTP)以太网专线业务介绍
“数字电路业务”问题 探讨
第一问 谁乐意使用这种业务 第二问 这种业务的特性 第三问 为何要选择中国电信 第四问 这种业务的价格 第五问 这种业务的如何购买 第六问 如何确定需求 第七问 签定合同 第八问 兑现承诺
第一问 谁乐意使用这种业务
政府部门 安全厅（广州至省内各地市10多条155M） 海关、中南空管 金融行业 汇丰银行（广州至香港2条45M） 建行（信息中心至各营业点300多条2M） 广发证券（广州至国内30多条2M） 商贸 省烟草、市烟草公司 大型企业（特别是由分支机构的公司） 其需要数字电路去连接各分支机构的计算机网络/语音通信网络。 医疗、教育机构
MSTP在工程中使用的规范
MSTP在工程中使用的规范1、必须将交换机连接客户端或者服务器(包括其他不会发出BPDU报文的网络终端或者网络设备)的端口，配置成为边缘端口，同时开启交换机的BPDU保护功能；或者直接关闭该端口的生成树协议。
配置方法如下：[Quidway-Ethernet1/0/1]stp edged-port enable[Quidway]stp bpdu-protection或者：[Quidway-Ethernet1/0/1]stp disable2、为了避免端口由于各种错误而发生了端口角色改变，导致网络中产生环路，在交换机上参与生成树协议计算的端口上必须增加环路保护功能。
配置方法如下：[Quidway-Ethernet1/0/1]stp loop-protection3、根保护功能属于可选功能，所以在不确定根保护特性功能的情况下，不需要配置根保护功能。
由不同厂商设备MSTP网络互连形成的大网络，由于其他厂商用服人员、用户或其他相关人员的误配置，可能使原本指定为根桥的我司设备根桥角色被抢夺，导致全网的拓扑振荡。
为了避免这种情况，如果网络规划中已经指定我司设备为根桥，则我司设备网络和其他厂商设备网络（我司设备的下游网络）边界上，在我司设备上和其他厂商设备互连的端口上，可以配置Root保护功能。
当收到来自其他厂商设备网络的优先级更高的BPDU报文使，我司设备会丢弃该报文，并将端口临时阻塞，防止网络拓扑振荡。
配置方法如下：[Quidway-Ethernet1/0/1]stp root-protection4、为了避免交换机由于收到频繁的TC/TCN报文，而按照协议规定对MAC地址表项及ARP地址表项进行频繁删除操作，继而出现设备CPU占用率增高、业务中断的故障，必须在交换机上增加TC报文保护功能的配置。
配置方法如下：[Quidway]stp tc-protection enable但可以根据实际配置决定TC报文保护的域值。
SDHMSTP设备以太网业务配置(PPT 62张)
1
任务描述
• 某县电信分公司组建网络如图所示。位于NE1的A 、B两个公司需要通过MSTP设备传输数据业务到 NE3，要求A、B公司的业务完全隔离，A公司和B 公司均可提供100Mbit/s以太网电接口，A公司和 B公司均需要10Mbit/s的带宽。
NE1
• 第一阶段：在SDH设备上增加支持以太网业务 处理板卡，仅解决了数据业务在MSTP中“传 起来”问题。引入PPP和 ML—PPP 映射方式 ，实现点对点的数据传输，没有数据带宽共 享和统计复用，所以分组数据业务的传送效 率还是低，导致资源浪费；不支持以太环网 ，数据的保护倒换时间长。
MSTP的发展进程
NE2
NE3
2
任务资讯
• MSTP的基本概念及发展进程 • MSTP的基本原理 • MSTP关键技术 • MSTP的业务
3
MSTP的概念及发展进程
• 基本概念： • MSTP是指基于SDH 平台同时实现TDM、ATM、
以太网等业务的接入、处理和传送，提供统 一网管的多业务节点。
4
MSTP的发展进程
MSTP基本原理
PDH 接口
ATM 接口
ATM层 处理
以太网 接口
二层
RPR
交换
VC 映 射
交 叉 连
复 用 段 开
接
销
GFP/
处
PPP/L
理
APS
STM-N 接口
再 生 段 开 销 处 理
STM-N 接口
再生段 开销处理
复用段 开销处理
MSTP功能模型
STM-N 接口
MSTP主要特点
• 利用SDH的网络体系，支持多种物理接口 • 简化网络结构，支持多协议处理 • 提高光传输容量利用率，降低了成本 • 高可靠性 • 多网元功能集成，有效带宽管理
多厂家MSTP设备以太网业务互通测试场景及配置(修改版)
二以太网业务示意图点对点纯端口透传模式测试点对点VLAN透传功能测试端口汇聚功能测试互通测试场景对接设备华为配置1、EFS单板LCAS功能关闭2、华为设备的V5字节与中兴设置一致3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。
外部端口属性设置为“ACESS”4、华为设备“检验字段长度”设置为“没有”5、配置以太网专线业务。
6、其余默认配置1、华为设备的V5字节与烽火设置一致2、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。
外部端口属性设置为“ACCESS”3、华为设备“检验字段长度”设置为“没有”4、配置以太网专线业务。
5、其余配置默认1、EFS单板LCAS功能关闭2、华为设备“检验字段长度”设置为“没有”3、华为设备的V5字节与中兴设置一致。
4、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。
外部端口属性设置为“TAG”。
场景十七：华为二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试华为采用155/622H设备的EFS单板与烽火180设备ESD2单板对接场景十八：中兴二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试(场景十九：华为二层交换以太网板与中兴二层交换以太网板点对点VLAN 透传对接测试华为155/622H设备EFS板与中兴385设备SEC单板对接，透传VLAN101、和VLAN102数据华为155/622H设备的EFS单板与中兴385设备SEC单板对接场景十六：华为二层交换以太网板与中兴二层交换以太网板点对点纯透传模式对接测试中兴采用S385设备SEC单板与烽火采用180设备ESD2单板对接5、配置以太网专线业务，2个MAC口对应一个VCTRUNK，透传不同的VALN。
6、其余配置默认1、华为设备“检验字段长度”设置为“没有”2、华为设备的V5字节与烽火设置一致。
3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。
MSTP设备带宽分配
MSTP设备以太网业务的带宽分配宽带路由器功能不够，只能用软路由可以实现，专业路由器或者Router OS 这样的软路由支持Qos策略。
随着网络应用的普及和应用，人们对网络的稳定性和可靠性越来越重视。
那么，网络的稳定性和可靠性到底靠什么来实现呢？计算机网络已经渗透到各行各业之中，越来越多的事务处理和信息传递依赖于网络的正常运转。
我们当然希望网络所提供的服务是可靠而有保证的，然而以太网、IP网络以及Internet的技术基础决定了这些网络不能保障传输的可靠性，也不能按照优先级使用带宽。
这就造成了网络服务的不稳定性和不可靠性，比如PING的相应时间经常变化，吞吐量不稳定等问题，这就需要采用QoS（Quality of Service）以保证网络提供稳定且有保障的服务。
采用QoS可以解决或改善诸如传输延迟、延迟抖动、包丢失等问题，从而保证网络的稳定性和可靠性。
然而QoS最大的作用在于能够控制带宽的使用，QoS 可以把带宽优先分配给重要的进程如商务处理程序，保证这些进程的稳定性。
当考虑实施QoS的时候，首先必须决定使用的产品是否能够进行高层的探测。
QoS 主要工作在OSI网络模型的第四层和第七层，在第四层将只检测端口号和IP地址，但现在的网络往往把很多服务映射到同一个端口，比如HTTP使用的80端口。
因此工作在第四层的QoS经常不能有效地控制带宽的使用，因为它们无法区分使用同一个端口的各种服务。
而工作于第七层的QoS可以做到，比如区分一个使用HTTP协议的进程是在传输一个网页还是在下载一首MP3歌曲。
接下来需要考虑QoS的具体实现方法，有简单的方法，也有复杂的策略。
简单的方法比如给路由器配备更多的内存，对图片、视频、音频文件进行有损或无损压缩等等。
还有一个很有效的简单方法是在Web服务器上实现HTTP压缩，也可以解决带宽的问题，但是会增加服务器CPU的负担。
如果以上这些简单的方法并不能解决问题，那就需要采用一些复杂的策略来实现QoS。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1.
不同厂家MSTP设备间开放以太网
专线业务配置规范
1.SDH配置规范
1.1 时隙对应关系
省际间开放以太网专线业务时，TU12的时隙顺序应以表1中时隙结构1为准，如采用时隙结构2（华为厂家设备），需调整为时隙结构1的排列方式。
表1. 时隙对应表
1.2 开销字节设置
1.2.1 C2、V5信号标记字节
高阶信号（如VC4映射）模式下，C2字节为0x1B。
低阶信号（如VC12映射虚级联）模式下，V5字节的应发和应收都应为0x0D。
1.2.2 J0字节
部分厂家设备要求J0字节的期望值与应收值一致，否则会产生告警，并向对端回告RDI告警。
在调测过程中如遇到此类问题，需将期望值与对端发送值改为一致。
1.2.3 J1、J2字节
部分厂家设备要求J1、J2字节的期望值和应收值一致。
注：一些厂家采用J1、J2值进行环回测试，如果对端返回的J1、J2值和本端设备的发送值相同，会导致设备环回检测而将端口阻塞，造成业务中断。
1.3 GFP字节设置
如无特殊要求GFP字节不需处理，互通时使用默认值即可。
GFP规范字节如下：
表2. GFP字节设置
2.以太网配置规范
2.1 FCS选项
FCS选项应为“0”，即“检验字节长度”应设为“没有”
2.2 LCAS选项
启用LCAS功能
3.路由器设置
MSTP设备与用户端路由器相连时，需要注意端口协商模式，对应关系表如下：
表3. 端口协商模式对应表
建议采用手动设置速率及双工模式的方法。
当用户租用10Mbps、100Mbps带宽线路时，把所有的传输端口都设置为10Mbps全双工或者100Mbps全双工。
当配置完成后，若与对端端口无法配合工作，则把此端口配置成自适应，如果仍旧无法满足要求，则需进一步手动修改配置，直到速率和双工模式匹配。
