录井工作中岩屑描述基本方法
录井工作中岩屑描述基本方法∙浏览：129∙|∙更新：2013-12-31 19:59麻烦各位，如果对您有所帮助，麻烦您点击下面的有用按钮一、岩屑描述方法：1、描述前准备工作：描述前准备工作包括以下几点：（1）备有《岩屑描述记录薄》1本（2）备有红、蓝铅笔和书写钢笔各一支（3）备有1x10倍或1x30倍放大镜1个（4）备有盛浓度为5%-10%的盐酸试剂滴瓶（5）备有弹性镊子一个（6）地质值班房内荧光灯完好可用，供电，便于复查含油岩屑2、真、假岩屑的鉴别方法：2.1真岩屑的基本特征：（1）颜色多为新鲜色调。
（2）直径大小一般在3-5mm之间，部分2-3mm。
（3）形状多呈刺状、棱角状、片状。
（4）在相应井段中为新成分出现的。
（5）岩屑百分比含量由少增多呈规律性变化的。
（6）含油岩屑的产状、荧光颜色、级别与上部显示层有明显区别。
（7）砂岩粒度、矿物成分、分选、磨圆等结构特征有明显区别。
（8）钻时上有明显特征，气测异常明显变化。
2.2假岩屑的特征：（1）方而大的岩屑块，可见垂直断面。
为井跨塌受张力而掉落的上部地层。
（2）色调模糊且外形呈圆形的较大岩屑块，多为上部井段已出现过的滞后岩屑。
（3）岩屑颜色与新钻入地层组段的颜色特征明显不同，为岩性滞后余屑。
3、岩屑描述方法：3.1岩屑描述主要内容和突出重点（1）岩屑描述的主要内容对泥质岩类主要是岩石定名，颜色特征，层理，结构化石含有物特征及成岩程度等方面的描述。
（2）砂质岩类的描述除进行准确的岩石定名以外，还应按照岩心描述的，有关要求，用放大镜仔细观察岩屑的粒度，层理结构，矿物成分，分选，磨圆程度和胶结的疏松或致密程度一同进行描述。
（3）岩屑描述的突出重点是岩石定名和含油气情况，岩石定名和含油气情况描述准确。
3.2岩屑描述的方法和步骤（1）大段摊开，纵向观察。
在岩屑描述之前先将数包岩屑（10-15包）在描述台上大段摆开，稍离远些进行粗看，大致找出颜色和岩性的变化界线。
岩心岩屑现场描述内容和方法(培训教材修改稿).
岩心岩屑描述内容和方法华北石油局录井公司2006年12月目录第一章基础知识............................................. １第一节矿物............................................... １第二节岩石............................................... ６第三节沉积岩岩石分类及命名 ............................... ７第四节火山碎屑岩岩石分类及命名 ......................... １７第五节岩浆岩岩石分类及命名 ............................. ２０第五节变质岩岩石分类及命名 ............................. ３０第二章岩心、岩屑描述内容和方法........................... ３６第一节岩心描述内容和方法 ............................... ３６第二节岩屑描述内容和方法 ............................... ４１第三节不同岩性描述方法 ................................. ４１第三章油、气、水描述..................................... ５５第一节含油（气）级别划分 ............................... ５５第二节油、气、水显示描述内容 ........................... ５９１第一章基础知识第一节矿物一、矿物的概念矿物是地壳中的化学元素在各种地质作用下形成的自然产物，也就是说矿物是地质作用的产物。
二、矿物的形态自然界的矿物，各有其独特的形态。
不同矿物具有不同的形态；同一矿物，所处地质环境不同也常常表现出不同的形态。

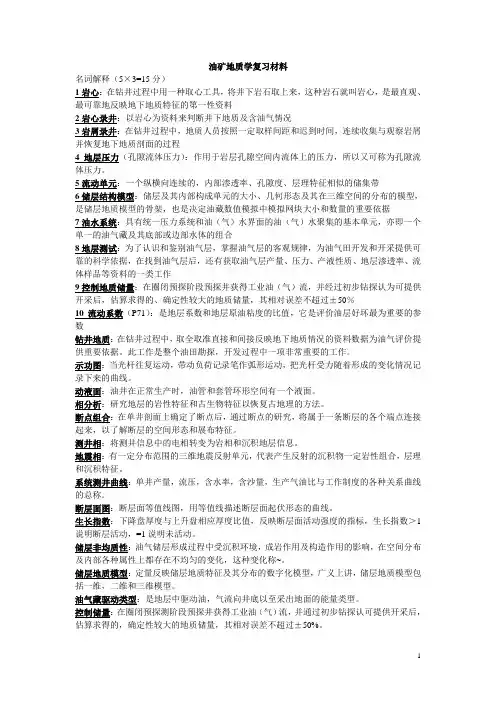

油矿地质学复习材料增补版

油矿地质学复习材料名词解释（5×3=15分）1岩心：在钻井过程中用一种取心工具，将井下岩石取上来，这种岩石就叫岩心，是最直观、最可靠地反映地下地质特征的第一性资料2岩心录井：以岩心为资料来判断井下地质及含油气情况3岩屑录井：在钻井过程中，地质人员按照一定取样间距和迟到时间，连续收集与观察岩屑并恢复地下地质剖面的过程4地层压力（孔隙流体压力）：作用于岩层孔隙空间内流体上的压力，所以又可称为孔隙流体压力。
5流动单元：一个纵横向连续的，内部渗透率、孔隙度、层理特征相似的储集带6储层结构模型：储层及其内部构成单元的大小、几何形态及其在三维空间的分布的模型，是储层地质模型的骨架，也是决定油藏数值模拟中模拟网块大小和数量的重要依据7油水系统：具有统一压力系统和油（气）水界面的油（气）水聚集的基本单元，亦即一个单一的油气藏及其底部或边部水体的组合8地层测试：为了认识和鉴别油气层，掌握油气层的客观规律，为油气田开发和开采提供可靠的科学依据，在找到油气层后，还有获取油气层产量、压力、产液性质、地层渗透率、流体样品等资料的一类工作9控制地质储量：在圈闭预探阶段预探井获得工业油（气）流，并经过初步钻探认为可提供开采后，估算求得的、确定性较大的地质储量，其相对误差不超过±50％10流动系数（P71）：是地层系数和地层原油粘度的比值，它是评价油层好坏最为重要的参数钻井地质：在钻井过程中，取全取准直接和间接反映地下地质情况的资料数据为油气评价提供重要依据。
此工作是整个油田勘探，开发过程中一项非常重要的工作。
示功图：当光杆往复运动，带动负荷记录笔作弧形运动，把光杆受力随着形成的变化情况记录下来的曲线。
动液面：油井在正常生产时，油管和套管环形空间有一个液面。
相分析：研究地层的岩性特征和古生物特征以恢复古地理的方法。
断点组合：在单井剖面上确定了断点后，通过断点的研究，将属于一条断层的各个端点连接起来，以了解断层的空间形态和展布特征。
第2章第3节岩屑录井
坍塌物 描述
井名
深度
日期及时间
2．描述前的准备
（1）器材准备：包括稀盐酸、放大镜、双目实体显微镜、试
管、荧光灯、有机溶液氯仿或四氯化碳）、镊子、小刀及描 述记录等。 （2）资料收集：包括钻时、憋跳钻情况、取样间距、气测数 据、槽面或盆面油气显示情况、钻遇油气显示的层位、岩性、 井段等。
3．描述方法 （1）仔细认真，专人负责：
按深度顺序在砂样台上晾晒，在雨季或冬季需要 烘烤时，要控制好烘箱温度。含油岩屑严禁火烤。
4．岩屑的包装、整理
– 岩屑晾晒干后，有挑样任务的分装两袋，一袋供挑样用，一袋用来描 述及保存，每袋应不少于500g。
– 装岩屑时，要把同时写好井号、井深、编号的标签放人袋内。
第三节 岩屑录井
一、岩屑迟到时间的测定 二、岩屑取样及整理 三、岩屑描述 四、岩屑录井草图的编绘
钻头类型和岩石性质的影响 钻井液性能的影响 钻井参数的影响 井眼大小的影响 钻、划眼的影响 人为因素的影响
1．钻头类型和岩石性质的影响
钻头类型及新旧程度、岩石性质的差异，导致所破碎的岩 屑形态有差异。 如：片状岩屑受钻井液浮力的面积大，较轻，上返速度快； 粒状及块状岩屑与钻井液接触面积小，较重，上返速度较 慢。
T T循环 T下行
钻杆、钻铤内径是规则的，下行时间可用下式计算：
T下行 (V1 V2 ) / Q
式中：V1为钻杆内容积；V2为钻铤内容积；
ห้องสมุดไป่ตู้
Q为泵排量。
在现场，一般每钻进一定井段（如：200m），必须实测成功 一次迟到时间，以提高岩屑捞取的准确性。
含义：在振动筛 处捞取到指示剂
3.特殊岩性法
由于岩屑上返速度的不同，直接接影响到岩屑迟到时间的 准确性，进而影响了岩屑深度的正确性和代表性。
岩屑录井方法
岩屑录井编写人：杨柳孝第2章 岩屑录井2.1 概述岩屑录井是按照一定的取样间距及迟到时间，连续捞取并描述钻井过程中被钻头破碎后随泥浆返出井口的岩屑，并利用测井资料使其归位、建立地层原始剖面的过程。
岩屑录井成本低、资料连续、了解地下情况及时，在石油勘探中得到广泛地应用。
岩屑录井可分三个主要步骤，即捞样、描述和解释归位。
捞样的关键是确保岩样的深度可靠；描述的关键是从混杂的岩屑样品中找出所在井深的真岩屑并给于准确的定名；而解释归位的质量则决定于操作人员的综合分析能力。
2.2岩屑样品的捞取2.2.1确定岩屑井深岩屑样品的井深由钻具井深和迟到时间确定，钻具井深是岩屑样品在地下的井深，但岩屑样品是在井口捞取的，岩屑从井底到井口有一个返出时间，此时间就叫迟到时间。
钻具管理与井深的计算（见岩心录井）迟到时间的确定方法A.理论计算法QV T ==H Q d D ⨯422）—（π 其中V ：井眼与钻杆之间的环形空间容积，米3；Q ：泥浆泵排量，米3/分；D ：井径，即钻头直径，米；d ：钻杆外径，米；H ：井深，米。
以上公式把钻头直径看作井径，但实际井径是很不规则的，工区实际井径的平均值大约为钻头直径的1.2—1.5倍，所以理论法计算的迟到时间在现场仅作参考。
一般在开钻后，1000米以上的井段使用，但要附加一定的系数。
B.实物测定法选用与钻屑大小相当的、密度相近的白瓷片、红砖块等较醒目的碎块，在接单根时投入钻杆后，同时投入颜色鲜艳的塑料片，记下开泵时刻。
其后在井口观察返出物，当塑料片返出后，密切注视投入碎块的返出时刻并作记录，碎块返出时刻与开泵时刻的差值即为循环周时间，其中实物从井口沿钻杆到井底的时间叫下行时间，由井底沿环形空间返至地面的时间叫迟到时间，循环周时间减去下行时间即为迟到时间。
由于钻具是规则的，所以下行时间是确定的，它等于钻杆容积除以泵排量。
因为迟到时间是随井深增加而不断改变的一个连续变量，而实际工作中又不可能每一个深度都进行测定，为了保证相对的准确性，东营地区规定1500m 以内做成一次。
中石化新疆地质录井岩屑(岩芯)描述要领
中石化新疆地质录井岩屑（岩芯）描述要领岩屑、岩芯描述其主要意义是建立本井所在部位的地层岩性剖面和油气水显示层剖面，并且为油气田开采及油气储量计算提供可靠的各类参数，因此通过岩屑、岩芯描述可以初步了解本井乃至本区块地层岩性、油气水显示层特征、生储盖组合关系及岩相古地理沉积相特征，故岩屑、岩芯描述的好差衡量标准也就显而已见了。
本文就岩屑、岩芯描述要点依据规范进行探讨，仅供广大描述者参考，谬误之处，敬请同行们批评指正。
1.岩屑描述1.1砂质岩（1）细粒岩屑长石砂岩：浅灰色。
成份石英60％、长石25％、岩屑15％。
具细粒结构：其中细砂75％，粉砂20，中砂5％。
次棱角状，分选中等。
胶结物泥质为主，灰质次之，较疏松。
油气显示：无。
（2）泥质粉砂岩：浅灰色，色因含泥质不均略显深浅不匀。
泥质30％，粉砂70％。
成份石英为主、长石次之, 岩屑少量。
具泥质粉砂结构：粉砂90％，细砂10％。
普含泥质，局部富集，且呈条带状、团块状分布。
次棱角状，分选好。
泥质胶结，较疏松。
油气显示：无。
（3）含砾中粒岩屑石英砂岩：浅灰色。
砾石8％，砂质92％。
砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般1-3 mm，最大可达9 mm。
砂岩成份石英80％、长石5％、岩屑15％。
具含砾中砂岩结构：其中中砂52％，细砂40％，砾石8％。
砾石次圆状，砂岩次棱角状，分选中等。
泥质胶结，较疏松。
油气显示：无。
（4）砾质中粒长石岩屑砂岩：浅灰色。
砾石30％，砂质70％。
砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般2-4 mm，最大可达10 mm。
砂岩成份石英60％、长石15％、岩屑25％。
具砾质中砂岩结构：其中砾石30％，中砂30％，粗砂25％，细砂15％，。
砾石为次圆状，砂岩次棱角状，分选差。
泥质胶结，较疏松。
油气显示：无。
（5）砂砾岩：杂色，灰色为主，灰绿、棕色次之。
砾石40％，砂质60％。
砾石成份以硅质岩砾为主，少量变质岩砾，泥岩砾。
粒径一般2-4 mm，最大可达10 mm。
《铀矿地质学》钻井地质3
What? Why? How?
三、岩屑录井
岩屑：地下的岩石被钻头钻碎 后，随钻井液被带到地面上的岩石 碎块，又常称为 “砂样”
岩屑录井：在钻井过程中，按照一定的取样间距和迟到时 间，连续收集与观察岩屑并恢复地下地质剖面的过程。
早
早----晚
取心费用高
教材P26
岩屑录井特点：成本低、简便 易行、了解晚地下情况及时资料 系统性强等
t t0 T
T t t0
t0 ：实物沿钻杆下行到井底的时间 T：实物从井底通过钻杆外环形空间返 出井口的时间 （迟到时间）
教材P27
t0 T
t
1、获取有代表性的岩屑
（1）确定岩屑迟到时间 特殊岩性法
如大段砂岩中的泥岩、大段 泥岩中的砂岩、大段泥岩中的灰 岩等
特殊岩性：钻时特高或特低值的岩 性（与邻井对比）
3、岩屑观察描述与分析
（2）岩屑描述方法及步骤 缝洞发育程度：以次生矿物总量占全部岩屑的百分比来表示。
缝洞开启程度：以自形晶矿物含量占次生矿物总量百分比 来表示。
根据开启系数，将缝洞储集层分为四类： 好缝洞储集层，开启系数大于50％； 较好缝洞储集层，开启系数20％～50％； 一般缝洞储集层，开启系数10％～20％； 差缝洞储集层，开启系数小于10％。
1g研碎岩样 加入5mL氯仿密封浸泡
荧光直照 荧光滴照 荧光系列对比 毛细分析法 定量荧光录井
摇动数分钟后，静置8～10h。 荧光灯下观察颜色
荧光发光颜色与标准系列对比 确定荧光等级
标准系列：
预先选用本探区或邻近探 区纯原油配制
教材P24
查表
确定沥青含量
级别
1 2 3 4 5 6
地质录井工作初步了解
10 0．1560
0．000313
4
0．002560
0．00000488
11 0．3125
0．000625
5
0．005000
0．00000976
12 0．6250
0．00125
6 0．010000 0．0000195
13 1．2500
0．00250
7 0．020000 0．0000391
14 2．5000
三、荧光录井
荧光等级 试剂扩散边 荧光显示色
岩样溶解特征与荧光等级划分标准
1级
2级
3级
4级
浅蓝色微弱 浅蓝-浅黄色 浅黄-黄色
光环
明亮光环 明亮光环
棕黄-棕色 片状
岩样印痕 荧光显示色
无或黄色
棕黄-棕色
无
无
星点状亮点
片状
岩样荧光 干湿照
无
无
无或不明显 浅黄-黄色
显示色 滴 照
无
无
棕黄-棕色 浅黄色、棕黄色、棕色
三、荧光录井
序号 1 2 3 4 5 6 7 8 9
QFT值与油层显示对应（表二）
深度(m) QFT值
地层及显示情况
1035
577 浅灰色中-粗砂岩，次
1040
743 圆-次棱角状，分选差，
1045
1075 泥质胶结。部分钙质。
1050
1730 80％金黄色直照荧光，
1055
2045 岩样中见明显的油迹。
上述三种方法如用现场录井的气相色谱资料进行解释， 没有消除钻头直径、钻速及钻井液流量的影响，只能相对地 表示气显示指数的相对值。若要较准确地反映真实情况，需 对各类烃组分进行校正。
石油开采常规地质录井培训教材课件2024新版
钻井液录井法
包括气测录井、液测录井和固测 录井等，用于监测钻井液性能变
化、发现油气显示等。
地球物理测井法
包括电阻率测井、声波测井、密 度测井等，用于获取地下岩层的 物理参数，评价储层物性和含油
气性。
02 石油开采地质基 础知识
地层与岩石
01
02
03
地层的概念
地层是地质历史上某一时 代形成的层状岩石，包括 沉积岩、火山岩和变质岩 。
THANKS
感谢观看
包括钻井液传感器、气体传感器等，用于实 时监测钻井液性能、气体含量等参数。
数据处理系统
对采集的数据进行处理、分析和解释，提供 地质、工程等方面的信息。
数据采集系统
负责将传感器采集的数据进行模数转换、存 储和传输。
控制系统
对整个录井仪进行控制和操作，包括参数设 置、数据采集、数据处理等。
综合录井资料的获取与处理
07 石油开采常规地 质录井实例分析
实例一：某油田地质录井实例分析
油田地质概况
简要介绍油田地理位置、构造特征、地层分布及油气藏类型等。
录井方法及技术应用
详细描述针对该油田所采用的地质录井方法，如岩屑录井、岩心录 井、气测录井等，并分析各种录井方法在该油田的适用性。
录井资料解释与评价
结合录井资料，对油田的地层岩性、含油性、物性等进行解释和评价 ，为后续油气勘探和开发提供依据。
油气藏类型及特征
01
油气藏的概念
油气藏是指地壳中聚集了足够数量油气的圈闭构造。
02
油气藏的类型
根据圈闭成因，油气藏可分为构造油气藏、地层油气藏、岩性油气藏和
水动力油气藏等类型。
03
油气藏的特征
华北录井岩屑描述范例
结构，其中泥晶80%、微晶20%，性硬、脆、致密，断口贝壳状；岩屑呈片状；与稀盐酸反 应剧烈；反应液清澈，见微量泥质沉淀。 含泥质泥晶灰岩：深灰色。泥质含量15％，方解石85％。具泥晶结构：微晶10％， 泥晶90％。性硬。断口贝壳状。岩屑呈片状。与稀岩酸反应剧烈，反应完全，溶液浑浊，见 少量泥质沉淀物。 泥灰岩：深灰色。岩石成份方解石55%，泥质45%组成。性硬、脆，断口贝壳状，岩屑 呈碎片状。与酸作用剧烈，完全作用后沉淀较多，为泥质，溶液浑浊。 砂屑泥晶灰岩：深灰色。成份由方解石100％组成。具砂屑泥晶结构，其中泥晶65％。 微晶5%，砂屑30%，砂屑外形次圆状，粒径0.1-0.5mm，岩屑呈片状。性硬、脆、断口贝 壳状；与稀盐酸反应剧烈；反应后清澈。 油迹微晶灰岩:灰色。成份由方解石100%组成。具微晶结构：微晶90%，泥晶10%，性硬、 脆、断口贝壳状，岩屑呈碎片状，与稀盐酸反应剧烈，反应液清澈。 泥晶砂屑灰岩：浅黄灰色。成份由方解石100％组成。具泥晶砂屑结构：泥晶35%，砂
地质录井
t1-见到油气显示的时间，时：分； t2----下钻h的开泵时间，时：分； t0----井内钻井液静止时间，h； Q----钻井液泵量，l／min； Vc----井眼环形空间每米理论容积，L。
四、气测录井
RESERVAL
独特的气体分析方法：
Plot: 1
• Lh 100 x (C1+C2) / ((C4+ C5)3) • Lm 10 x (C1) / ((C2+ C3)2) • Hm ((C4+ C5)2) / (C3)
1000 Non Production Zone
100 Gas Zone
10
Oil Zone 1 Non Production Zone
C1/C2 C1/C3 C1/C4
C1/C5
四、气测录井
三角形气体组分解释法(或称三角形气体组分图版法)
一般的解释原则 正三角形解释为气层； 倒三角形解释为油气层； 大三角形，表示气体来自干气层或低油气比油层； 小三角形，表示气体来自湿气层或高油气比油层； 联接内外三角形相应的顶点，交点在生产能力区内，即认为 有生产能力，否则无生产能力。 各类烃组份的初步校正
15 5．0000
0．0100
三、荧光录井
荧光显示级别 A B C D
荧光面积(％) ＞90
70－90 30－70
＜30
反应速度 快
中－快 中－快 慢－中
三、荧光录井
目前应用情况：
不同地区（甚至不同油层）的QFT值都会有差异，必须经过 几口井的QFT分析，才能比较准确地确定该地区（该油层） 的QFT值检测特征。
根据上述得到的油气层QFT特征值，可以为以后的油气层准 确、及时判断提供有效手段
油矿地质学复习资料资料
油矿地质学复习资料第一章：钻井地质1. 地质井：在区域勘探的盆地普查阶段，为了确定盆地构造，查明地层层序及接触关系，及浅层油气情况，在盆地浅部地层或盆地边缘地层而钻的井。
又叫剖面井或构造井。
2. 参数井：又称区域探井，在区域勘探的区域详查阶段，为了解一级构造单元的区域地层层序、厚度、岩性、油气生储盖及其组合关系，并为物探解释提供参数而钻的探井。
3. 预探井：在油气勘探的圈闭预探阶段，以局部圈闭、新层系或构造带为对象，以发现油气藏、计算控制储量和预测储量为目的的探井。
4. 评价井：又称详探井，在已获得工业性油气流的圈闭上（处于油藏评价阶段），为查明油气藏类型、油气藏边界、构造形态、油气层厚度及物性变化，评价油气田规模、产能及经济价值，以计算探明储量为目的的探井。
5. 开发井：评价井钻探后根据开发方案按照一定的井网密度和井网方式所钻探的井6. 水文井：为了解水文地质问题和寻找水源而钻探的井7. 调整井：油气田开发一段时间，根据开发动态和数值模拟资料以提高储量动用程度和采收率为目的而钻探的井井型直井、定向井8. 定向井：按照预先设计的井斜方位和井眼轴线形状进行钻进的井, 其特点是井眼轨迹是倾斜的。
9. 补心高度：方补心顶面至地面的高度10. 补心海拔：方补心顶面至海平面的垂直距离，为补心高度与地面海拔之和。
11. 井斜角α：测点处的井眼轴线与铅垂线之间的夹角12. 井斜变化率Kα：单位井段井斜角的变化值，表示井斜角随井深度变化的快慢程度13. 井斜方位角φ：井眼轴线的切线在水平面上的投影与正北方向之间的夹角14. 固井：在井壁和套管之间的环形空间内注入水泥，以防止井壁坍塌，影响钻井安全，也可以起到分隔油气层和其他地层的作用15. 录井：在钻井过程中，在钻井井场的不同部位或者井下钻柱中，通过人工操作或者安装传感器，录取反映地下地质情况和钻井工程动态的各种信息，包括地质信息、油气信息、钻井工程信息16. 套管程序：钻井过程中，为了保障安全钻进、有效分隔产层和其他地层等采取的一系列下套管措施17. 岩心编号：采用分数形式表示，如块为第5 块。
油气田地下地质学3--地质录井2
★ 湿照与干照
湿照--将岩屑洗净后，直接置于紫外光岩样分析仪的暗箱里，启动分 析仪观察描述。
干照--将岩屑洗净、晒干后，取干样置于紫外光岩样分析仪内，启动 分析仪，观察描述。
据石油的荧光性——发光颜色的不同来确定物质的性质
▲ 油：淡青、黄色 ▲ 焦油：黄、褐(橙)色 ▲ 沥青：淡青、黄、褐、棕色 ▲ 地沥青：淡黄、棕色
生油岩评价
生油岩定量评价等级表
生油岩等级 极好生油岩
产烃潜量 PG (S0+S1+S2) kg/t
>20
有效碳 PC %
>1.7
好生油岩
6~20
0.5~0.7
中等生油岩
2~6
0.17~0.5
差生油岩
<2
<0.17
各成熟范围的Tmax值(最大热解烃温度）
成熟度范围
未成熟
生油
凝析油
湿气
干气
镜质体反射率
2、钻时曲线的绘制
将各钻时点按纵横向比例尺点 在图上，连接各点即成钻时曲线。
钻时/min 0 5 10 15 20 25 30
纵比例尺 一般采用1：500
1500
1520
横比例尺 以能够表示钻时变 1540
化为原则来选定。此外，在曲线旁 1560
用符号或文字在相应深度上标注接 1580
单根、起下钻、跳钻、卡钻、更换 1600
⑵ 色谱气测解释图版的应用
根据实测结 果作图，并与 标准图版相比 较 → 可判断 钻遇储层所含 流体的性质-油、气、水。
产水
产气
油气同层
产水
产气
气水同层
川南地区油气水层气样组分分析典型资料
烃类比值法（3H法） 利用气相色谱组分含量计算比值评价油气层
油矿地质学岩心录井
1、 取心工具
常 ▲ 单筒取心工具
用
取
心
工
取心钻头
悬挂轴承 回压凡尔
扶正器 外岩心筒
具 ▲ 双筒取心工具 内岩心筒
内岩心筒
主要组成 外岩心筒
岩心抓
岩心抓 分水接头
取心钻头
取心钻具结构示意图
取心 钻头
取心 工具
2、取心井段设计
取心成本高、钻速慢、技术复杂，勘探开发过程中不可能布 置很多取心井。在确定取心井段时应遵循以下4条原则：
颜 色
综合解 厚度 沉积 释剖面 （m） 构造
含 有 物
0.5 0.5 0.5 0.5
4
4
8 1.5
1.5
1.5 0.5 2 1 1.5 1
微侧向 欧姆米
声波 自然伽马 微秒/米 脉冲/分钟
缝洞开启程度
裂缝开启 程度 %
洞洞连 含油 通程度 缝洞
% 条/米
岩性 简述
槽面 显示
电测解释
裂缝 备 声波 地层 解释 分段 注 时差 孔隙度 结果
第四章 岩心录井
1、取心工具 2、取心设计 3、取心资料收集和岩心整理 4、岩心描述 5、岩心录井草图的编绘 6、岩心综合录井图的编制 7、岩心图像采集
用取心工具将岩石从井底取起来，这个过程叫取心 用取心工具从井底取上来圆柱状岩石，叫岩心
通过岩心分析，可以获取如下资料或信息： ▲ 古生物特征； ▲ 确定地层时代； ▲ 进行地层 对比； ▲ 研究储层岩性、物性、电性、含油气性--四性关系 研究； ▲ 掌握生油层特征及其地化指标。 ▲ 观察岩心的岩性、沉积构造，恢复沉积环境。 ▲了解构造和断裂情况，如地层倾角、地层接触关系、 断层位置。 ▲ 检查开发效果，了解开发过程中所必须的资料数据 (油、水饱和度)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑶特殊岩性法
⑶ 特殊岩性法
利用大段单一岩性中的特殊岩层
▲大段砂岩中的泥岩
▲大段泥岩中的灰岩
▲大段泥岩中的砂岩等
▲ 钻时(曲线)配合-- 特殊岩层表现出特高或特低值：
● 记录钻遇时间 ● 上返至井口时间
二者之差即为迟到时间
需要注意：迟到时间随井深加大而延长→一般
每隔一定的间隔测算一次迟到时间，作为该间 距内的迟到时间。
⑶碳酸盐岩、火成岩、变质岩中缝洞发育情况描述
缝洞不能通过岩屑直接看到，可根据一些 特殊标志(充填物--主要为次生矿物)间接推 断岩石缝洞发育情况。
●次生矿物越多，缝洞就愈发育--但可能存 在死缝、死洞。●次生矿物的结晶程度能反映缝
洞发育的有效程度：▲自形晶或半自形晶发育→说 明缝洞空间大，连通性好；▲它形晶发育→表明缝 洞小，连通性差。
样品在环 形空间内 上返时间
t1
样品在钻 杆内的下
行时间t0
※ 实物测定法的优点：
▲ 实物与地层密度相似或接近，所测迟到时间较准确 ▲ 颜色鲜艳，易辨认 ▲ 实物沿钻杆下行到井底的时间t0：
钻铤--上接钻杆、 下接钻头，提供钻 压以破碎岩。
V1、V2--钻杆和钻铤的内容积(查表而得) ，m3 d1、d2--钻杆和钻铤的内径，m L1、L2--钻杆和钻铤的长度，m
③除油气层、砂层的深度、厚度解释应与组合测井 解释深度和厚度一致外，其他岩层解释界限可画在 整毫米格上。 ④岩性综述--分小段地层描述，包括岩性、颜 色、结构、构造特点以及纵向变化规律等。
⑷烘晒岩屑--最好自然晾干；来不及时可烘烤； 含油气试验及生油条件分析的岩样，严禁烘烤。
▲样品保存（装袋）：洗净的干样，每袋≥500g
▲分析化验样品的取样：一般100g±。
哈1井，6161m，桔红色荧光
塔中16，3824.8m
龙口1，4714.54m
3、岩屑描述方法及步骤
⑴岩屑鉴别--真假岩屑识别 ⑵岩屑描述（方法） ⑶碳酸盐岩、火成岩、变质岩中缝洞发育 情况描述
4、资料整理
1）岩屑录井草图√ 2）岩屑百分比图√ 3）岩屑综合录井图√ 4）实物剖面
4、资料整理
2、岩屑百分比图
岩屑解释剖面的用途
－－应用时尽可能与钻时、泥浆等录井资料相结合
3）岩屑综合录井图的编绘
以岩屑录井草图为基础，结合测井曲线综合解释绘制而 成，比例尺1∶500(开发井一般只作油层井段1∶200综合录 井图)。
⑴岩屑鉴别--真假岩屑识别 在钻井过程中，由于裸眼井段长、泥浆性能变化及 钻具在井内频繁活动等因素影响，使已钻过的上部
岩层经常从井壁剥落下来，混杂于来自井底的岩屑
之中。
观察岩屑的色调和形状 注意新成分的出现 从各种岩屑的百分含量变化识别 利用钻时(对区别砂、泥岩、灰质岩比较准确)、气测(识 别油、气层)等资料验证
▲观察岩屑的色调和形状识别 真假岩屑
色调新鲜，形状呈多棱角状 或呈片状者，通常是新钻开地 层的岩屑；
圆形、岩屑表面色调模糊或 块较大者，一般为滞留岩屑或
垮塌。(×)
⑵岩屑描述（方法）
①大段摊开，宏观观察--大致找出颜色和岩性有无界线； ②远看颜色，近查岩性--远看颜色易于区分颜色界线； ③干湿结合，挑分岩性--岩屑颜色均以晒干后色调为准； ④分层定名，按层描述--参考钻时曲线，进一步查清岩层
岩屑综合录井图--编绘步骤
由于岩屑录井和钻时录井的影响因素较多，在编图时， 应根据测井曲线进行岩屑定层归位。具体步骤包括：
⑴校正深度 ⑵复查岩屑，落实剖面 ⑶综合剖面的解释
⑴校正深度 主要依靠钻时曲线与电测曲线之间的深度差值，将岩性 剖面上提或下放。
⑵复查岩屑，落实剖面
岩屑录井的岩性与电测解释的岩性若不符，应分析 测井曲线和复查岩屑，找出原因进行修正。 ▲电测解释中不存在的岩层，
顶、底界，卡出分层，对各层代 表岩样进行描述。
※“卡层”原则：
▲根据不同岩性的数量变化进行卡层；
▲在大段单一岩性中，有新成分出现；或在同 一岩性内颜色有变化时；应单独卡层； ▲以0.5m为单层厚度的最小单位。小于0.5m的 岩层在岩屑中常不明显，在绘图时不宜表示。 ●定单层深度应与钻时曲线相对应。特别是在砂 泥岩剖面中，利用低钻时卡出渗透性砂岩层效果 较好。
复查发现岩屑、钻时变化不明显的层段→应该取 消；若岩屑、钻时的变化很清楚、可靠→要保留； ▲井壁取心与岩屑、电性有矛盾时→按条带或薄夹层处理。
综合解释需注意下列四个方面问题：
①综合解释必须参考组合测井资料，提高解释精度。
②单层厚度＜0.5m：一般岩性不作解释，综述中叙 述；对特殊岩性、标准层及油气显示层，要解释。
2、岩屑录取
捞取岩屑—清洗—荧光直照—烘晒岩屑（挑样） ⑴捞取岩屑按录井间距、迟到时间在震动筛前取样 ⑵清洗因岩性而定，以不漏掉或破坏岩屑为原则 ※致密坚硬的石灰岩、砂岩→可淘洗或冲洗 ※软泥岩及松散砂岩等→只能用盆轻轻漂洗
取样盆
⑶荧光直照--岩屑洗净后，立即进行荧光湿照和 滴照；晾干后进行荧光直照(干照)；
2.5 岩屑录井
△ 获取有代表性的岩屑 △ 岩屑录取 △ 岩屑描述方法及步骤 △ 资料整理
※地下的岩石被钻头破碎后，随泥浆被带到地面 上，这些岩石碎块叫岩屑，又常称为“砂样”。
※在钻井过程中，地质人员按照一定的取样间距 和迟到时间，连续收集与观察岩屑并恢复地下地 质剖面的过程，称岩屑录井。
※主要作用：可以掌握井下地层层序、岩性；初步 了解地层含油气水情况。
※特点(优点)：成本低、简便、了解地下情况及时、 资料系统性强等。
1、获取有代表性的岩屑
※要获取代表性岩屑，必须井深和迟到时间准确。 ●井深准确--必须丈量好下井钻具； ●迟到时间准--必须按一定间距测准岩屑迟到时间。 迟到时间--岩屑从井底返至井口的时间。
●常用的测定迟到时间的方法有：
▲理论计算法 ▲实物测定法 ▲特殊岩性法
钻井液 循环
空心
井筒里没有 钻井液了
岩屑
迟到时间： 岩屑从井底返出的时间
⑵ 实物测定法
选用与岩屑大小、密度相近的物质(红砖块、白瓷碎 片)，在接单根时投入钻杆内。记下投入后开泵时间，及 投
入物开始返出时间 ，该两个时间之差--实物循环周期 t。
t = t0 ＋ t1
t1 = t－t0
从井底至井口时间(迟到时间) 循环周期 实物沿钻杆下行到井底的时间
