如何正确拆解笔记本全密封电源适配器
笔记本电源适配器维修过程
前段时间一个同事一个笔记本电源坏了，我想着容易就想着说修修看，本以为就是电容击穿了换下容易，谁知道就开始了漫漫的维修之路，说实在的，比买说下我的维修心得。
1、用工具撬开电源外壳（一般笔记本电源都是胶粘上的，没有用螺丝固定），取出屏蔽罩跟电源。
2、观察电路有无明显坏掉部位，结果没有，测试保险管好着，上电，绿色指示灯不亮，说明无输出电压，测量整流滤波电容两端电压为310V左右，与理论的√2倍220符合，说明整流电路没坏，断电，电容上电压仍然保持（310V相当危险，测电极一不小心就熏黑了），我的水平仅限于测电容的水平，发现C7正常，C5击穿了，观察主控芯片为KA3842，发现3842裂开了，怀疑还能用，百度其PDF，测试各引脚，（由于芯片很小各脚相距很近，一定不能直接在引脚上测量，要到引出的电路上测，我因此两次短路造成了大片损坏，实际上已经不能分析到原来电路的问题了），百度电路原理图，如图下图所示(图片来自中电网)，分析C7不放电原因，根据网上搜索出来的修理经验，估计是电阻坏的可能性大，排查电阻，发现R5断路，6N60C管损坏，MBRF200010T似乎也坏了，D1（1n4148）损坏，初步以为是1n4148损坏造成断路致使C7不能正常放电。
更换好后一通电又是一声响，电源指示灯闪了下，说明工作了，然后就是一声，爆得更彻底，3842直接爆开，6n60c，桥式整流更不用说了，r5又坏了，本来这个电路原件不多，似乎全换了。
3、分析以为是Q1（6n60c）击穿造成电流从6脚进入集成块，引起爆炸，查了下有关资料说是场管栅极容易积累电荷引起击穿，于是查r10电阻发现有22k，而根据他的色环绿红黑，说明只有52欧，和上图也一致，这可能是造成栅极电荷积累的主要原因，于是D2，R10也进行了更换;4、继续查，发现光耦也不对，正反向电阻一致，只有几K,原来这里是导通的，致使3842产生正反馈，估计不停的正增益，致使电压奇高，因此估计tl431也好不到那里去。
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测本次带拆解的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。
一、外观
造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C 线和魔术捆扎带。
台达代工，产品型号 ADLX65YCC2A，功率65W。
铭牌显示共支持4档电压输出：
5V、2A;9V、2A;15V、3A;20V、3.25A。
Type-C插头特写。
二、测试
ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A;9V、3A;15V、3A;20V、3.2A，与产品标称略有出入。
Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。
受线材长度及转接影响，电压略低。
9V档最大输出3.31A，功率28.8W，超过标称值。
15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。
2018-笔记本适配器怎么拆开-范文模板 (7页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==笔记本适配器怎么拆开篇一：怎样拆解笔记本电源适配器怎样拆解笔记本电源适配器简介笔记本电脑的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35W～90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。
正因为如此，电源适配器的故障率相对笔记本电脑其他部件来说还是比较高的。
电源适配器损坏后，购买一个全新的要花费数百元，去二手市场淘也需百多元。
其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理工具/原料电工刀、锤子、螺丝刀、电烙铁、美工刀等。
步骤/方法笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背(如图1)，使电工刀从适配器上下盖之间切进去。
在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
随后打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点(见下图)，即可取下屏蔽层。
屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜(如图4)，再用美工刀割开后，即可见到电路板的“庐山真面目”了电源适配器的构造1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。
2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。
拆修一只联想电源适配器,告诉你一个不为人知的秘密
拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。
这个电源是x067朋友送来的。
原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。
先检查输出级是否正常。
在输出级接上实验可调的电源。
然后在光耦输出端接上万用表欧姆档。
再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。
在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。
慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。
而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。
另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。
因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。
而元凶就是这个帖片电容，藏得太深太狡猾了。
找一只体积差不多的电容换上。
测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。
再接上220V交流电源，输出20.25V，可见电源正常了。
现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。
这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。
用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。
所以这个就是取样上臂电阻了。
找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。
用料过于凶猛，惠普笔记本电脑65WPD快充充电器拆解

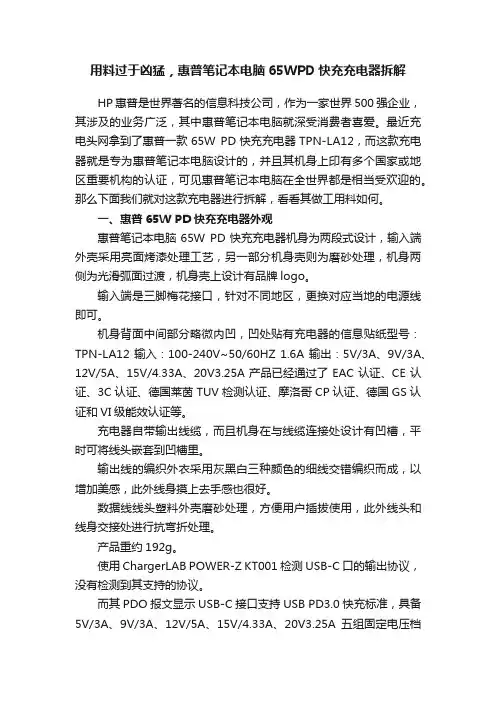

用料过于凶猛，惠普笔记本电脑65WPD快充充电器拆解HP惠普是世界著名的信息科技公司，作为一家世界500强企业，其涉及的业务广泛，其中惠普笔记本电脑就深受消费者喜爱。
最近充电头网拿到了惠普一款65W PD快充充电器TPN-LA12，而这款充电器就是专为惠普笔记本电脑设计的，并且其机身上印有多个国家或地区重要机构的认证，可见惠普笔记本电脑在全世界都是相当受欢迎的。
那么下面我们就对这款充电器进行拆解，看看其做工用料如何。
一、惠普65W PD快充充电器外观惠普笔记本电脑65W PD快充充电器机身为两段式设计，输入端外壳采用亮面烤漆处理工艺，另一部分机身壳则为磨砂处理，机身两侧为光滑弧面过渡，机身壳上设计有品牌logo。
输入端是三脚梅花接口，针对不同地区，更换对应当地的电源线即可。
机身背面中间部分略微内凹，凹处贴有充电器的信息贴纸型号：TPN-LA12输入：100-240V~50/60HZ 1.6A输出：5V/3A、9V/3A、12V/5A、15V/4.33A、20V3.25A产品已经通过了EAC认证、CE认证、3C认证、德国莱茵TUV检测认证、摩洛哥CP认证、德国GS认证和VI级能效认证等。
充电器自带输出线缆，而且机身在与线缆连接处设计有凹槽，平时可将线头嵌套到凹槽里。
输出线的编织外衣采用灰黑白三种颜色的细线交错编织而成，以增加美感，此外线身摸上去手感也很好。
数据线线头塑料外壳磨砂处理，方便用户插拔使用，此外线头和线身交接处进行抗弯折处理。
产品重约192g。
使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，没有检测到其支持的协议。
而其PDO报文显示USB-C接口支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/5A、15V/4.33A、20V3.25A五组固定电压档二、惠普65W PD快充充电器拆解暴力拆开机身壳，PCB板上围绕有一圈金属散热片。
输入端三根线芯分别与插座焊片焊接。
电脑电源拆解详解

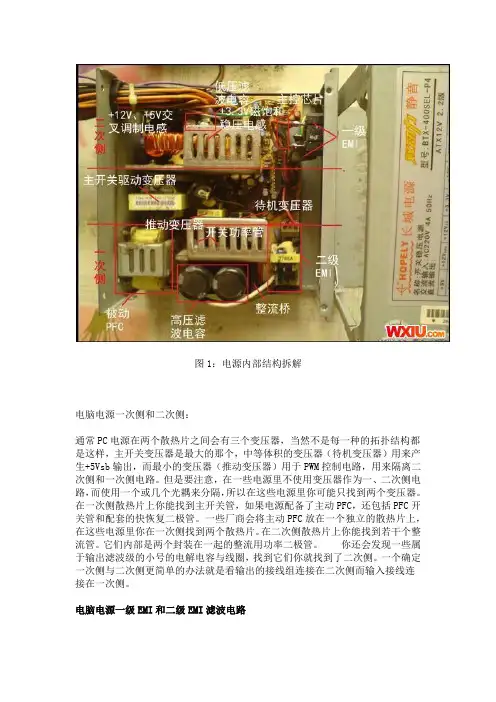

图1：电源内部结构拆解电脑电源一次侧和二次侧：通常PC电源在两个散热片之间会有三个变压器，当然不是每一种的拓扑结构都是这样，主开关变压器是最大的那个，中等体积的变压器（待机变压器）用来产生+5Vsb输出，而最小的变压器（推动变压器）用于PWM控制电路，用来隔离二次侧和一次侧电路。
但是要注意，在一些电源里不使用变压器作为一、二次侧电路，而使用一个或几个光耦来分隔，所以在这些电源里你可能只找到两个变压器。
在一次侧散热片上你能找到主开关管，如果电源配备了主动PFC，还包括PFC开关管和配套的快恢复二极管。
一些厂商会将主动PFC放在一个独立的散热片上，在这些电源里你在一次侧找到两个散热片。
在二次侧散热片上你能找到若干个整流管。
它们内部是两个封装在一起的整流用功率二极管。
你还会发现一些属于输出滤波级的小号的电解电容与线圈，找到它们你就找到了二次侧。
一个确定一次侧与二次侧更简单的办法就是看输出的接线组连接在二次侧而输入接线连接在一次侧。
电脑电源一级EMI和二级EMI滤波电路EMI滤波电路的主要作用是保护电源及设备而起到滤除外界电网的高频脉冲对电源的干扰，也能抑制电源产生的杂波传导干扰市电。
一个完整的一级和二级EMI电路应该是这样的：图2：一二级滤波电路上图中的电路图和下面实物对应部分参看一下就是，不懂没关系，日后有兴趣再继续深入学习的话自然会了解的。
简单说说标注字母所代表的元件：RV1代表压敏电阻（MOV）；C1和C2代表Y电容，一般都标有安全认证标志（如UL、CSA 等标识）和耐压AC250V或AC275V字样。
；L1和L2代表铁氧体线圈；C3是X 电容；（X电容是并联在市电输入火线和零线之间的任何电容，Y电容是成对出现的，需要串联连接到火线和零线之间并将两个电容的中点接地，也就是连接到电源外壳上，因而对于市电输入而言它们是并联的。
）电脑电源高压滤波电容在一些电源的实物拆解图中，我们是否会注意到一点，高压滤波电容有的是用一对，而有的只用一个。
Surface Pro3电源适配器自己动手搞维修
前几天我的Pro3电源适配器坏了，经过自己检测，应该是保险丝断了，没有任何输出，急啊！
在网上查了一下，这个电源盒子一体成型，人家就没有考虑维修的事。
一哥们大力暴力拆开了，惨不忍睹，壳子基本废了。
我做么一下，就换个保险的事，就把适配器扔了，怪可惜的。
秉承DIY的精神，咱自己维修。
既然会撬坏，我们干脆锯开你好了，找个手锯，沿顶盖下约2MM处，锯一圈，深度约2mm,如下图所示：
能看到白色铝制散热器就OK了，再轻轻撬开。
好了，可以开始维修了，但是亲们千万要注意安全，散热器之下一个大的滤波电容内居然存有400V的高压！，就是市电整流后的滤波电容，！！！
没事，一定要用起子放掉，短路两个引脚，会啪的一声，好大的火花！
没有放电之前千万要小心，别乱摸，会很危险！
OK，看看输出接线关系：
没有接负载时输出只有5V，还乱跳，没关系，接上机子就好了！处理完毕，用热熔胶一封，用美工刀刮一下，ok！
（我手艺不好，别笑话我）
好嘞
至少还是原装货，没那么难看，继续用了！（2年保修期内可以找厂家重新申请一个）（土豪直接买新的，看个热闹吧！）。
拆解笔记本电脑电源适配器的方法
拆解笔记本电脑电源适配器的方法
人们生活条件越来越优越，基本上人人一本笔记本，使用笔记本电脑方便了我们生活的各个方面。
而笔记本电源适配器是笔记本的重要组成配件之一，倘若笔记本电源适配器出现故障，笔记本或其他配件就不能正常的工作。
这时候你要怎么办？重新配置一个电源适配器要花费上百元，二手的也便宜不到哪里去。
拿到外面维修又不划算，想自己维修又不懂专业技能，很伤脑筋！
其实，许多电源适配器出现的问题并不严重，一般可以自己尝试拆解维修，这样就不用破费花钱购买新的了。
那么下面由乐丰电器专家为大家讲解电源适配器的拆解方法。
拆解前我们先来了解一下电源适配器的部件名称。
1：压敏电阻
2：保险丝
3：电感线圈(又称扼流圈)
4：整流桥
5：滤波电容
6：运放IC(集成电路)
7：温度探头
8：大功率开关管
9：开关变压器
10：次级整流管
11：次级滤波电容
除了这些元件外，另外电路板上还有可调节电位器和阻容元件等等。
笔记本电脑电源适配器的拆解方法。
MacBook电源适配器拆解
MacBook 电源适配器拆解
macbook 是2015 年苹果公司出品的笔记本电脑。
2015 年3 月9 日，苹果春季发布会在美国旧金山芳草地艺术中心召开。
发布会上苹果重点发布了全
新的Macbook 12 英寸新机型，采用全新设计，分为灰、银、金三色，12 英寸ReTIna 显分辨率为2304 x 1440，处理器为英特尔酷睿M 低功耗处理器。
它采用无风扇设计，这也是首台无风扇的MacBook。
新Macbook 重约0.91 千克，13.1 毫米厚，比现在11 寸的的MacBook Air 薄24%。
主板比之前版本小了67%。
触控板的压力传感器能检测到用户在面板上用了多大的力，使用创新的阶梯式电池，使电池容量提高35%，在2015 年4 月10 日正式发售。
2016 新版本Macbook 在电池使用时间与上一代多增加1 小时电池使用时间，并增加新款玫瑰金配色。
2017 年6 月5 日，在WWDC 2017 开发者大会上，苹果对MacBook 进行了更新。
电源适配器（Power adapter）是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、变压器、电感、电容、控制IC、PCB 板等元器件组成，它的工作原理由交流输入转换为直流输出；按连接方式可分为插墙式
和桌面式。
广泛配套于安防摄像头，机顶盒，路由器，灯条，按摩仪等设备中。
Macbook电源适配器拆解
Macbook电源适配器拆解遇到Macbook适配器损坏神马的最讨厌了。
原装适配器动辄三五百，第三方厂家生产的最少也要近两百块。
如果说是适配器元件内部损坏，换个新的无可厚非。
但只是接头损坏一点点就买新的，总觉着不划算。
况且，对于大多数动手能力不错的朋友们，总想拆开来看看，自己修修。
在自己的Macbook适配器受损之后，用胶带固定支撑了几个月后，彻底不能将就了。
上网看看原装适配器，太贵。
特别是最近，在自己成功拆解iphone、galaxy s3、noete换屏，完成Macbook内部CPU和GPU硅脂更换之后，对自己的动手能力有了一定信心。
于是，捉摸着把适配器给拆了。
拆解过程如下：首先要有一只Macbook Air完好的原装适配器(一会拆解的是Macbook pro的，不过内部几乎一样。
)通过观察，没法找到任何的螺丝结构，通过上网查询，发现适配器是胶水粘合的。
之前的拆解过程都是暴力破拆。
这次，我打算稍微温柔一点。
看到这些缝隙，只能通过这些缝隙将胶水密封的结构拆开。
虽然说，这次会温柔一点，但是家里愣是没有找到小号一点的锤子，只好将就了。
另外这些一字头的小改锥是关键。
其他尖锐扁平的物件也很适合用作拆解工具，比如刻刀神马的。
看到这，大家一定想到了，这次是打算通过刻凿之前那些缝隙，将适配器外壳剥离开。
接下来就是小心的破拆过程了，利用上述工具，对着那些缝隙依次进行刻凿。
这个过程大约需要三十分钟左右。
全部破开了，可以看见，内部结构是很完整的，而且适配器外壳没有大的破损。
其原先缝隙边缘因为刻凿有一些刻痕，没关系，一会我们可以修复这些刻痕。
这就是之前损坏的Macbook pro的适配器了，可以看见，由于长期使用，在接线头部的网状屏蔽线都断了，之后工作就是将断的屏蔽线给连起来，动手能力更强的童鞋可以考虑拆开适配器电路板重新焊接。
反正我比较将就，这次就不焊接了。
刚才说到，适配器原先缝隙边缘的刻痕很难看，之后就打算处理这些痕迹。
电源适配器的拆解
电源适配器的拆解
提醒读者朋友，别小看了电源适配器！因为现在市场上的电源适配器质量良莠不齐，不慎买到一个劣质适配器所导致的后果可能是画面干扰严重、莫名其妙黑屏、甚至烧毁高压板等配件。
有的标称12V/4A 的适配器即使用在13 英寸的液晶屏上也难以胜任，外壳温度高。
优质电源适配器由于内部采用的散热片比较大，有齐备的EMC 元件，所以手感也比较重。
另外需要注意的是通用电源适配器采用的DC 输出标准接口直径为5．5×2.5mm．内正外负结构。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
如何拆电源适配器
如何拆电源适配器拆电源适配器的步骤如下：步骤一：先确认适配器是否断电，将适配器从电源插座拔出，并断开适配器与电子设备的连接。
等待适配器冷却后，开始操作。
步骤二：找到适配器的外壳。
首先检查适配器上是否有螺丝，如果有，找到并用螺丝刀解开螺丝。
如果没有螺丝，则可能是采用其他的固定方式，需要以其他方式拆除外壳。
步骤三：在适配器的外壳上找到连接线。
适配器的外壳通常由两部分组成，通过接口连接。
使用扁铁片或扁头螺丝刀插入适配器外壳分界处，用力轻轻撬动，使两部分适配器外壳分离。
步骤四：适配器外壳分离后，可以看到适配器的内部组件。
小心地观察内部组件的连接方式和布局，根据需要拆卸相应的部件。
通常，适配器的内部组件包括电源线圈、变压器、电容器、整流器等。
步骤五：逐一拆除内部组件。
对于较大的组件，如电源线圈和变压器，通常需要用螺丝刀解开螺丝来拆卸。
对于较小的电子元件，如电容器和整流器等，可能需要用焊锡吸取器将焊点热化，从电路板上取下这些元件。
步骤六：在拆卸过程中，要小心操作，避免对适配器内部造成损坏。
如果遇到困难，应换用适当的工具和方法来解决问题，不要强行操作，以免损坏适配器。
步骤七：在适配器内部拆卸完成后，可以对适配器的组件进行清洁和检查，确保没有杂质或损坏。
如有需要，可以更换故障或老化的部件。
步骤八：在拆卸完成后，应将适配器重新装配。
将内部组件安装回适配器外壳中，确保各部件的连接良好。
重新固定适配器外壳，如果有螺丝，则紧固螺丝。
步骤九：重新连接适配器与电子设备，并将适配器插入电源插座。
注意检查适配器连接是否牢固，避免出现电流不稳定或其他问题。
步骤十：重新接通电源，测试适配器是否正常工作。
可以通过插头指示灯或使用万用表来检测适配器的输出电压是否正常。
拆解电源适配器需要一定的技术基础和操作经验，对于缺乏电子知识和经验的人来说，拆解电源适配器可能不安全且有潜在风险。
因此，如果没有相关的技术能力和经验，建议不要进行拆解操作，并将适配器交给专业人员进行维修。
电脑电源拆解图详解维修
电脑电源拆解图详解维修整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。
常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。
所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作E MI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
拆解一个12V12.5A电源适配器
拆解一个12V12.5A电源适配器电源适配器的正面图片。
电源输入接口为普通品字电源线插座。
电源适配器的背面图片。
电源输出线上有双磁环。
侧面有物料编码标识。
另一面也有个小标签，大体意思是：此电源必须连接到接电的电源插座。
电源的背面的标签：
型号为：FSP150-AHAN1
输入：100-240V 2A 50-60HZ
输出：12V-12.5A 圆口四针的接线定义及各种认证。
两端接口对比图。
边角上有4颗内六角的防拆螺丝。
分离外壳的样子。
电源内芯被一个铝壳完全屏蔽起来。
拆掉上面的黄色的胶带就可以打开。
打开后是一个黑色的屏蔽胶壳。
去掉底部的散热附加板，就可以拆出黑色的绝缘黑壳来。
拧掉上面的二个螺丝，就可以拆出电源的内芯。
电源主板的背面。
电源主板的正面。
转自：青州小熊。
非暴力拆解 四步拆封笔记本开关电源适配器
非暴力拆解四步拆封笔记本开关电源适配器
夏天到了，笔记本电脑开关电源适配器过热的情况也时有发生。
由于笔记本电脑的电源适配器采用的是全密封小体积设计，消耗功率能达到90瓦，内部温度比较高，在夏季更是容易损坏。
其实，想要避免多花几百块钱买一个新的适配器也很简单，本文将会以笔记本电脑的电源适配器(16V、4.5A)为例，介绍一种非暴力拆解的适配器拆封办法，以便于各位工程师进行电源适配器的自主检修。
相信用过笔记本电脑的人肯定都知道，我们日常所使用的笔记本开关电源适配器的上下盖为注塑封装或是用强力胶粘合的，并不是采用螺丝进行封装的。
面对这种情况，我们可以使用 电工刀、锤子、螺丝刀、电烙铁、美工刀等工具，进行拆封，避免暴力拆解。
首先，我们需要把电源适配器横向侧放置在白纸上，然后使用电工刀进行拆解。
利用电工刀的刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背（如图1所示），这样可以确保电工刀从适配器上下盖之间切进去。
在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
图1
图2为已经被打开了外壳的电源适配器，从图中我们可以看到，该款开关电源适配器的电路外面包有一层铜质的屏蔽层。
图2。
华为笔记本充电器头拆开教程
华为笔记本充电器头拆开教程
华为笔记本充电器头拆开教程
准备工具
•螺丝刀
•塑料片
•手套
拆解步骤
1.断电
–确保笔记本充电器已断开电源。
–注意安全，不要让手接触到带电部分。
2.查找螺丝
–使用螺丝刀查找充电器头上的螺丝位置。
–通常在充电器头的边缘或底部。
3.拆下螺丝
–使用螺丝刀逆时针拧动螺丝，将其一个个拆下。
–小心不要弄丢螺丝，可以准备一个容器来装螺丝。
4.分离外壳
–使用塑料片轻轻插入充电器头的缝隙中。
–缓慢扭动塑料片，分离充电器头的外壳。
5.注意细节
–在拆解过程中，注意充电器内部的电线。
–不要用力过猛，以防损坏内部零件。
6.完成拆卸
–当外壳被完全分离后，可以继续检查内部零件或更换故障部分。
注意事项
•在拆解过程中，注意安全。
最好带上手套，以防划伤手部。
•如果不确定如何拆解，建议寻找专业人士的帮助。
以上是华为笔记本充电器头拆开的详细教程，希望能对你有所帮助！。
台达代工DELL30WPD充电器DA30NM150拆解
台达代工DELL30WPD充电器DA30NM150拆解话说上次在假货宝上被坑，撸了个山寨货回来，这回又整了一个看看俺滴RP咋样。
孰真孰假，你猜呢？真假对比准备另起一文，本文只进行真货拆解。
一、外观充电器本体重135克。
加上1米梅花线220克。
POWER-Z KM001测试仪成功诱骗出PD输出，显示3档输出，分别是：5V/3A，12V/2A，20V/1.5A。
其中5V档POWER-Z KM001显示比标称值大了1A。
究竟咋样，上EBD：5V档起始电压4.982V，在标称的2A输出时电压为4.91V，输出电流一直持续到3.8A，电压4.86V，最大功率达到了18.5W！没有线补，但电压一直比较坚挺，下降不多，均压4.92V。
再来看看12V档，起始电压11.92V，在标称的2A输出时电压为11.88V，输出电流一直持续到2.95A，电压11.85V，功率达到了EBD 的测试极限35W，电压还是异常坚挺！均压11.88V，3A以上也是轻松愉快！20V档，起始电压19.83V，在标称的1.5A输出时电压为19.79V，输出电流一直持续到1.77A，电压19.78V，功率又达到了EBD的测试极限35W，电压还是异常坚挺！均压19.79V，2A以上也是啥问题没有的。
上述是在EBD之前串接了乐得瑞PD诱骗器之后测得的，不可避免的会有接触电阻的影响，还有1.8米长的TYPE-C输出线也会有一定的压降。
二、拆解测完开拆：砸的挺费劲，还得加撬棒沿缝隙切几下才能打开，假货砸几下就开了。
AC地线没有空置，大电容和变压器上都有3M胶带。
初级输入部分看到了共模电感和方块电容，基本就可以断定是真货了。
翻过来背面，一块金属屏蔽罩焊接在PCB上，有绝缘层间隔。
铁质屏蔽罩非常见的铝质，有2个弯脚直接焊接在PCB透孔中，如果是铝的话是无法直接焊接的，需要铆接可焊接材质的焊脚。
拆下屏蔽罩，内衬有一层3M绝缘胶带和一层黑色塑料片隔层。
隔层是注塑而成，边缘部位还有一个T形插脚嵌入PCB的镂空凹槽中加强绝缘。
如何正确拆解笔记本全密封电源适配器
如何正确拆解笔记本全密封电源适配器笔记本电脑的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35W～90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感笔记本电脑的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35W～90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。
正因为如此，电源适配器的故障率相对笔记本电脑其他部件来说还是比较高的。
电源适配器损坏后，购买一个全新的要花费数百元，去二手市场淘也需百多元。
其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理，本文将以IBM的“肉骨头”电源适配器(16V、4.5A)为例，介绍其拆解与简易维修，供大家参考。
电源适配器的拆解笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。
把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背，使电工刀从适配器上下盖之间切进去。
在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点，即可取下屏蔽层。
屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜，再用美工刀割开后，即可见到电路板的“庐山真面目”了。
接下去，我们来了解一下电源适配器的内部构造。
图6为电源适配器内部“特写”，电路主要部件都已用圆圈标出，部件名称及功能如下：1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。
62015电源的拆机教程
62015电源的拆机教程
在断电情况下拆开机箱盖板后，把插在硬盘和光驱等设备上的62015电源插头拔下来。
把20+4P62015电源插头从主板上拔出来，在拔插头时务必按住插头边上卡子，使它不要卡住插座后才能拔插头。
接着，把4P62015电源插头从主板上拔出来，在拔插头时务必按住插头边上卡子，使它不要卡住插座后才能拔插头。
62015电源插头全部拔掉后，用十字起子把固定62015电源的4颗螺丝拆下来。
螺丝全部拆下来后，用手把62015电源取下来。
62015电源从电脑主机拆下来。
解开电池卡扣，按住电池卡口到解锁位置，然后再向右轻轻地推移除电池。
注意：请关机拆卸或更换电池。
带电很危险，可能会烧到机器。
购买电池需谨慎，目前市面上高仿电池横行，要提高警惕，注意鉴别。
其实拆解并不难，看到机背有键盘和触控板的图标的地方就是我们必须拧松的螺丝，PS：和X201的螺丝都在表面不同x220有两个螺丝在内存板内。
如果需要拆解X220的话一定要注意。
全部螺丝拧开后，将电脑62015电源翻到正面，这里比较关键，笔者一不留神吧触控板的按键给弄折了，这里需要按住键盘向下用力然后向液晶屏方向推，这样键盘就会整个移出。
那基本就已经完成了X201的拆解。
键盘相连的62015电源线从左向右可以掰开，接下来就是拆触控板，这相对比较简单，机背的螺丝确认已经卸下后，将位于底部的四个搭扣轻轻掰开就可以了
在拔主板上的插头时务必按住卡子使它不要卡住插座，否则拔不出来或把插头弄坏。
在拆62015电源过程中，务必注意不要碰到其它配件，以免把其它配件弄坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何正确拆解笔记本全密封电源适配器
笔记本电脑的电源适配器均为全密封小体积设计，而其消耗的功率一般可达
35W～90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感
笔记本电脑的电源适配器均为全密封小体积设计，而其消耗的功率一般可达
35W～90W，所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。
正因为如此，电源适配器的故障率相对笔记本电脑其他部件来说还是比较高的。
电源适配器损坏后，购买一个全新的要花费数百元，去二手市场淘也需百多元。
其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理，本文将以IBM的“肉骨头”电源适配器(16V、4.5A)为例，介绍其拆解与简易维修，供大家参考。
电源适配器的拆解
笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。
不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。
拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。
把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背，使电工刀从适配器上下盖之间切进去。
在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。
打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点，即可取下屏蔽层。
屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜，再用美工刀割开后，即可见到电路板的“庐山真面目”了。
接下去，我们来了解一下电源适配器的内部构造。
图6为电源适配器内部“特写”，电路主要部件都已用圆圈标出，部件名称及功能如下：
1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。
2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。
3. 电感线圈(又称扼流圈)，主要功能是降低电磁干扰。
4. 整流桥，规格为D3SB，作用是把220V交流电变为直流电。
5. 滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
6. 运放IC(集成电路)，保护电路、电压调节的重要组成部分。
7. 温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时(不同品牌的电源适配器，其设定的温度阀值略有不同)，保护电路会切断适配器的电压输出，从而保护适配器不受损坏。
8. 大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。
9. 开关变压器，开关电源中的核心元件之一。
10. 次级整流管，功能是把低压交流电变为低压直流电。
在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。
11. 次级滤波电容，规格为820μF/ 25V，共有两个，起滤除低压直流电中的纹波的作用。
除上述元件外，电路板上还有可调电位器及其他阻容元件。
