封闭式母线全面详解资料
封闭母线
封闭母线封闭母线包括离相封闭母线、共箱（含共箱隔相）封闭母线和电缆母线，广泛用于发电厂、变电所、工业和民用电源的引线。
离相封闭母线一用途离相封闭母线是广泛应用于50MW 及以上发电机引出线回路及厂用分支回路的一种大电流传输装置二特点离相封闭母线导体和外壳均采用铝板卷制焊接而成具有以下特点1.减少接地故障避免相间短路离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生2 消除钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题3 减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低4 提高运行的安全可靠性我厂的盆式绝缘子采用SMC 压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件5 封闭母线由工厂成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求6 外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险7 我厂生产的离相封闭母线绝缘水平高于中国国家标准GB/T8349 美国国家标准ANSIC37.23 和英国国家标准BS159共箱封闭母线一用途共箱封闭母线包括不隔相共箱封闭母线隔相共箱封闭母线及交直流励磁共箱母线广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用变压器低压侧与高压配电装置之间的电流传输共箱封闭母线也可用于发电机交直流励磁回路，变电所所用电引入母线或其它工业民用设施的电源引线.二特点共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小，防护等级为IP54 可基本消除外界潮气灰尘以及外物引起的接地故障.外壳采用铝板制成，防腐性能良好，并且避免了钢制外壳所引起的附加涡流损耗，外壳电气上全部连通并多点接地，杜绝人身触电危险并且不需设置网栏简化了对土建的要求根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘3.1 金属封闭母线metal-enclosed bus用金属外壳将导体连同绝缘等封闭起来的组合体。
封闭母线的作用及优缺点
封闭母线的作用及优缺点
1.封闭母线的作用
封闭母线在电力系统中有以下几个作用：
提高设备的安全性。
封闭母线的金属外壳能够有效地防止漏电、短路、接触电压等故障因素对设备造成的损害。
提高设备的可靠性。
封闭母线能够避免外界环境因素如潮湿、腐蚀等因素对设备产生的影响，延长设备的使用寿命。
提高设备的经济性。
采用封闭式母线，可以节约占地面积，降低建筑工程和土地成本，并且降低电力线路的损耗，提高了设备的效率。
2.封闭母线的优缺点
封闭母线具有以下几个优点和缺点：
优点缺点
能够防止漏电、短路、接触电压等故障因素对设备造成
的损害。
成本比较高，维护和检修难度大。
避免外界环境因素如潮湿、腐蚀等因素对设备产生的影响，延长设备的使用寿命。
对温度变化敏感，需要采取冷却措施。
节约占地面积，降低建筑工程和土地成本，并降低电力线路的损耗，提高了设备的效率。
离相共相封闭母线课件
新材料的应用展望
新材料研 发
积极开展新材料研发，探索具有优异性能的新型材料在离相共相封闭母线中的 应用。例如，采用高导热材料、纳米材料等，以提高母线的散热性能和载流量， 同时降低母线的重量和成本。
材料性能优化
不断优化现有材料的性能，提高材料的导电、导热、耐腐蚀等性能，以满足离 相共相封闭母线的高性能要求。加强材料性能的测试和验证，确保新材料在实 际应用中的可靠性和稳定性。
槽型结构
母线被放置在一个封闭的 金属槽内，以保护母线不 受外界环境的影响。
分支结构
根据需要，母线可以设计 成分支结构，便于电能的 分配和传输。
连接方式
母线采用压接或焊接的方 式进行连接，确保连接处 的电气性能和机械强度。
离相共相封闭母线的性能参数
额定电流
指母线在正常工作条件 下允许长期通过的最大
电流。
PART 05
离相共相封闭母线的发展 趋势与展望
REPORTING
高效节能的发展趋势
高效节能
随着能源资源的日益紧缺，高效节能已成为离相共相封闭母 线发展的必然趋势。通过优化设计、采用新型材料和先进的 生产工艺，降低母线的能耗，提高能源利用效率，以满足日 益严格的节能减排要求。
节能技术应用
采用先进的节能技术和设备，如高效电机、变频器等，以降 低离相共相封闭母线的运行能耗。同时，加强能源管理和智 能化监控，实现能源的精细化管理，进一步提高能源利用效率。
故障类型三
母线绝缘损坏。处理方法：检查母线的绝缘材料 是否老化或受损，更换损坏的绝缘材料。
2023
PART 04
离相共相封闭母线与其他 设备的比 较
REPORTING
与开放式母线的比较
01 02
封闭母线
一、基本介绍
4.提高运行的安全可靠性。 母线封闭后防止绝缘子结露,同时采用测氢 和测温等装置,其测量信号可就地显示或传至 DCS系统,提高运行的安全可靠性,母线封闭 后也为采用通风冷却创造了条件。 5.封闭母线由工厂成套生产，质量有保证， 运行维护工作量小，施工安装简便而且不需 设置网栏简化了对土建的要求。 6.外壳在同一相内包括分支回路采用电气全 连式并采用多点接地，使外壳基本处于等电 位，接地方式大为简化并杜绝人身触电危险。
五、离相封闭母线介绍
我厂发电机至主变之间采用离相封闭母线， 由北京电力设备总厂供货。 从发电机主引出线至主变低压侧的离相封 闭母线（含短路试验断）称为“主回路母 线”。从主回路母线引接至励磁变压器、 高压厂用变压器、PT与PT避雷器柜的离 相封闭母线称为“分支回路母线”kV，最高电压 24kV。主母线额定电流21000A，主变△ 连接母线额定电流12500A，分支母线额 定电流1250A。
3）封闭母线的主回路和各分支回路为全连 式，要求同相外壳各段有良好的电气连接， 保持外壳电气的连续性；并分别在回路的首 末端装设短路板，以构成三相外壳间的闭合 回路。外壳短路板应设可靠接地点。 4)封闭母线与设备连接处和长直段连接处等 部位，其导体采用编织线铜辫或铝簿叠片伸 缩节，外壳则采用橡胶伸缩套和铝波纹管作 为补偿装置，用以补偿导体和外壳之间因温 度变化基础差异沉降造成的位移，并兼有隔 振作用。螺栓连接的导体接触面应镀银。
2）热风保养装置。离相封闭母线内装有可调的 温度调节装置控制的空间加热器，以便保证母 线内的温度高于露点。在机组停运时，使热元 件通电发热驱潮；也有在发电机停运检修时， 输送一定热风来驱潮。这种装置不需要微正压， 对封闭母线密封程度要求不高，但也带来耗电 量大的缺点。 3）闭式循环方式。利用空气循环干燥装置把封 闭母线内的空气抽出，并从外界经空气滤清器 补入少量空气，经干燥后又重新送进封闭母线， 如此周而复始，使母线内的水分逐渐减少，相 对湿度下降，露点湿度随之下降，保证封闭母 线不结露。
发电机封闭母线
发电机封闭母线我厂的封闭母线分两种，一种是离相式封闭母线，另一种是共箱式封闭母线。
其中离相式封闭母线用于发电机出口至主变低压侧、高压厂用变高压侧与发电机与主变之间的连接、PT及励磁变分支、中性点分支。
共箱式封闭母线用于厂用变（启备变）套管至高压开关柜母线，交流励磁变至可控硅整流屏，可控硅整流屏直流侧至发电机转子滑环。
一、离相式封闭母线1、离相式封闭母线的作用离相式封闭母线的每一相由单独的金属外壳封闭，三相母线一般水平排列，外壳之间还具有一定的空间距离。
它能防止母线被污染和外物造成的母线短路，还可较好地防止母线间的短路故障，由于采用全连式，在母线外壳上不仅有涡流，而且在三相外壳之间形成了环流（环流值基本与母线电流相等）。
因此，母线电流所产生的磁场被有效地屏蔽在各自的外壳内。
不仅能大大减少母线间的电动力，而且使外壳间的电动力及母线附近钢结构的发热也大大减少。
可以说全连式离相式封闭母线是目前结构最完善的现代母线。
2、离相式封闭母线的主要参数及性能的要求型式：全连式离相式封闭母线表3－1基本技术参数表3－2 离相式封闭母线最热点的温度和温升的允许值3、离相式封闭母线的辅助装置微正压装置：额定输入空气压力：0.7MPa母线壳内空气压力：300-2500Pa额定充气量：0.42m3/h微正压装置的空气泄露率每小时不超过外壳内容积的6%。
压缩空气处理：进入封闭母线的压缩空气应经除水、除油、除尘处理。
其微尘直径小于0。
05mm，油份含量低于15ppm.采用冷冻初湿干燥装置。
监测：微正压装置设温度、压力监测仪表和运行状态的信号。
在线检测装置：在线检测物理量：含氢量、温度（远红外）监测氢气浓度范围：0。
1%-2%氢气测点:发电机出线与封闭母线在A、B、C相和中性点的连接处（发电机制造厂提供漏氢检测仪和探头。
封闭母线厂和应与发电机制造厂协调确定并予留探头位置）。
温度测点:在与发电机，主变、厂高变连接处及厂家认为易出现过热处。
封闭母线培训学习资料

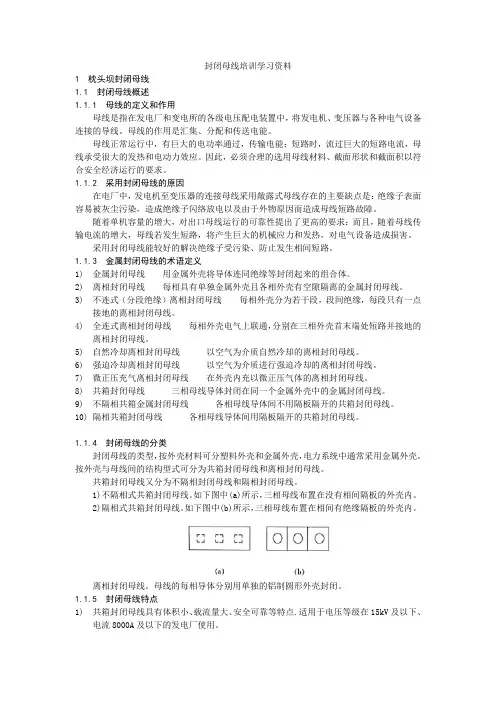

封闭母线培训学习资料1 枕头坝封闭母线1.1 封闭母线概述1.1.1 母线的定义和作用母线是指在发电厂和变电所的各级电压配电装置中，将发电机、变压器与各种电气设备连接的导线。
母线的作用是汇集、分配和传送电能。
母线正常运行中，有巨大的电功率通过，传输电能；短路时，流过巨大的短路电流，母线承受很大的发热和电动力效应。
因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。
1.1.2 采用封闭母线的原因在电厂中，发电机至变压器的连接母线采用敞露式母线存在的主要缺点是：绝缘子表面容易被灰尘污染，造成绝缘子闪络放电以及由于外物原因而造成母线短路故障。
随着单机容量的增大，对出口母线运行的可靠性提出了更高的要求；而且，随着母线传输电流的增大，母线若发生短路，将产生巨大的机械应力和发热，对电气设备造成损害。
采用封闭母线能较好的解决绝缘子受污染、防止发生相间短路。
1.1.3 金属封闭母线的术语定义1)金属封闭母线用金属外壳将导体连同绝缘等封闭起来的组合体。
2)离相封闭母线每相具有单独金属外壳且各相外壳有空隙隔离的金属封闭母线。
3)不连式（分段绝缘）离相封闭母线每相外壳分为若干段，段间绝缘，每段只有一点接地的离相封闭母线。
4)全连式离相封闭母线每相外壳电气上联通，分别在三相外壳首末端处短路并接地的离相封闭母线。
5)自然冷却离相封闭母线以空气为介质自然冷却的离相封闭母线。
6)强迫冷却离相封闭母线以空气为介质进行强迫冷却的离相封闭母线。
7)微正压充气离相封闭母线在外壳内充以微正压气体的离相封闭母线。
8)共箱封闭母线三相母线导体封闭在同一个金属外壳中的金属封闭母线。
9)不隔相共箱金属封闭母线各相母线导体间不用隔板隔开的共箱封闭母线。
10)隔相共箱封闭母线各相母线导体间用隔板隔开的共箱封闭母线。
1.1.4 封闭母线的分类封闭母线的类型，按外壳材料可分塑料外壳和金属外壳，电力系统中通常采用金属外壳。
按外壳与母线间的结构型式可分为共箱封闭母线和离相封闭母线。
离相、共相封闭母线
05
06
在集中式供电系统中，可以作为主电源与 负载之间的连接和分配装置。
04 离相封闭母线的安装与维 护
安装步骤
准备工作
检查母线的规格、型 号是否符合要求，确 认安装位置和空间是 否足够。
安装支架
根据设计图纸，安装 母线的支架，确保支 架的水平和垂直。
敷设母线
将母线按照设计图纸 的走向敷设在支架上， 确保母线排列整齐、 间距一致。
母线短路
可能是由于连接错误或设备故障引起 的，应检查连接点和设备，确保正确 连接和设备正常工作。
05 共相封闭母线的安装与维 护
安装步骤
准备工作
检查母线的规格、型号是否符合要求，确认 安装位置，准备好所需的工具和材料。
敷设母线
将母线敷设在支架上，确保母线排列整齐、 平直，连接部位紧固。
安装支架
根据设计图纸，在指定位置安装母线支架， 确保支架的水平和垂直。
根据实际情况，对母线进行 预防性的维护和保养，如涂
防锈漆、加装绝缘套等。
常见问题及解决方案
母线发热
可能是由于接触不良或过载引起的， 应检查连接点并确保接触良好，同时 合理分配负载。
母线振动
可能是由于机械共振引起的，应检查 支架和固定点是否牢固，必要时加装 减震装置。
母线绝缘损坏
可能是由于绝缘材料老化或过电压引 起的，应定期检查绝缘材料，及时更 换损坏部分。
06 离相、共相封闭母线的未 来发展
技术发展趋势
高效能
随着电力系统的不断扩大和复杂 化，离相、共相封闭母线将向更 高效率、更低能耗的方向发展， 以降低能源损失和提高能源利用
效率。
智能化
随着物联网、大数据和人工智能 等技术的发展，离相、共相封闭 母线将逐步实现智能化管理，通 过实时监测、分析和控制，提高
水电站IPB(全连式离相封闭母线)介绍
水电站IPB（全连式离相封闭母线）介绍一、IPB概述1. IPB特点IPB是全连式离相封闭母线的简称，它是目前广泛应用于200MW 及以上发电机引出线回路及厂用分支回路的一种大电流传输装置。
其导体和外壳均采用铝板卷制焊接而成，和其他母线相比它具有以下特点：1)有效防止了外界潮气灰尘以及外物引起的接地、短路故障，提高了供电可靠性；2)母线及其配套设备均封闭在金属外壳中，且外壳接地，使工作人员不会触及带电导体，运行安全；3)由于金属外壳的屏蔽作用，母线电动力（通过电流的导线周围有磁场，而磁力线有力图缩短的趋势，因此同方向电流的两条导线互相吸引，反方向电流的两条导线互相排斥。
这种吸引或排斥的力即电气线路的电动力）大大减小，而且基本消除了母线周围钢构件的发热；4)运行维护工作量小。
2.母线回路母线回路设备包括离相封闭母线及其附件、母线伸缩节、母线可拆连接结构、母线与发电机的连接结构及磁屏蔽装置、母线与主变压器的连接结构及磁屏蔽装置、母线与断路器的连接结构、短路试验接头、电流互感器、电流互感器端子箱、母线穿孔洞的防火密封及支持结构、母线支持结构（包括支架、母线支持底座、横梁、紧固件及膨胀螺栓等）、导体红外测温装置、外壳铂电阻测温装置以及分支回路和其他设备连接的连接结构。
封闭母线能够满足动稳定和热稳定要求，在热稳定电流持续时间2s下，导体温度能够维持在200℃一下，且各部位无损伤。
母线相间距离为1.8m，母线中心线距离地面高度为4.8m（联接断路器处母线距地面高度为1.6m）。
离相封闭母线外壳为合金铝、防护等级为IP65，导体(含可拆卸连接片)材料采用铝质材料或工业纯铜（软连接），软连接端子导电接触面的电流密度不大于0.1A/mm2，导体和外壳之间采用三绝缘子支撑方式。
为了减小导体连接处的发热，母线导体螺接的紧固件(包括弹簧垫圈)均采用非导磁材料，并配有盘形弹簧垫圈，同时在母线导体螺接处和其他容易过热部位的外壳处装设了铂电阻测温装置和红外线测温报警装置，已达到检测连接处是否过热的目的。
高压共箱封闭式母线槽产品概述
高压共箱封闭式母线槽产品概述
高压共箱封闭母线，在电力传输过程中具有较高的安全可靠性和良好的抗短路性，并具有能够有效减低封闭母线周围钢构发热的安全设计，产品已通过地区高压电器研究所等国家权威部门试验认证，应用于发电机组引出线与主变压器低压侧之间或机组厂用变压器低压侧与高压配电装置之间的电流传输。
产品特点：
安全的金属外壳保护：母线导体及绝缘子封闭在接地的外壳中，外物不能接触导体，防止相间短路事故，并可消除外界潮气、灰尘对绝缘子和金属的污染，保护载流导体的安全可靠运行，防护等级高达IP54。
全连式外壳接地保护：整体式铝质外壳在整个回路内均采用电气全连并多点接地，使整套外壳基本上处于等电位状态、简化接地方式，杜绝触电危险。
安全的绝缘保护：高压共箱母线采用空气间隔绝缘，也可根据用户需求在母排上增加热缩绝缘套管，在箱内装配加热器及呼吸器等，消除凝露，加强母线绝缘。
消除周围钢结构件的发热：承载较大电流的母线导体在壳外产生的磁场可以被整体式铝质外壳环流磁场屏蔽，可以避免母线外壳出现感应损耗发热问题。
智能在线监控技术：通过测温湿度等装置，在线显示母
线导体、外壳、母线内部环境的温度、湿度、等数据，智能控制相应保护设备，防止绝缘子及母线内部形成凝露、有效提高整套母线系统的各项安全指标。
适用范围：
应用于发电机组引出线与主变压器低压侧之间或机组厂用变压器低压侧与高压配电装置之间的电流传输；也可用于发电机交流、直流励磁回路，变配电所或其他工业、民用设施的电源引线。
第十一章 封闭母线
第十一章低压密集型母线槽一、低压密集型母线槽的使用范围1.配电站内变压器与低压开关柜、开关柜之间的电气联络；2.电气竖井等需要使用低压密集型母线槽的场所；3.无显著摇动或冲击振动的场所。
4.使用于干燥和无腐蚀性气体的室内场所。
二、低压密集型母线槽的安装技术要求1.低压密集型母线槽在居民小区中适用于8层及以上的小高层、高层居民住宅楼的电缆竖井内，根据母线长度的增加和负荷的减少设置母线变容量接头，变容量接头数量不宜多于2个。
2.低压密集型母线槽适用于在干燥无腐蚀性气体的正常环境中使用，其水平敷设时，距地面1.8m以下部分应采取防止机械损伤措施，但敷设在电气专用的配电室，可不考虑防止机械损伤的措施，两列及以上封闭线母并列敷设时，其中心距应大于400mm。
3.低压密集型母线槽水平敷设的支持点间距不宜大于2m，垂直敷设时，应在通过楼板处采用专用附件支撑，当进线盒及末端悬空时，应采用支架固定。
4.低压密集型母线槽终端无引出，引入线时，端头应封闭。
5.当低压密集型母线槽直线敷设长度超过制造厂家给定的数值时，宜设置伸缩节，在低压密集型母线槽水平跨越建筑物的伸缩缝或沉降缝处，宜采用膨胀节。
6.低压密集型母线槽的插接分支点，应设在安全及安装维护方便的地方。
7.低压密集型母线槽的连接不应在穿过楼板或墙壁处进行。
8.低压密集型母线槽在穿过防火墙及防火楼板时，应采取防火隔离措施。
三、低压密集型母线槽的技术参数1.低压密集型母线槽各项性能指标应符合国际标准IEC439标准及GB7251标准，JB85116标准。
2.低压密集型母线槽应能在额定电流及110%额定电压下长期正常工作。
3.低压密集型母线槽应满足下表的动热稳定电流试验，且试验后母线应无可视觉永久变形。
额定电流（A）250 400 630 800 1000 1250 1600 2000 2500 动稳定电流（KA)30 40 63 63 105 105 105 105 1054.低压密集型母线槽采用铜导体，规格选择应与接地系统一致，一般采用三相五线结构。
封闭式母线槽技术资料
封闭式母线槽技术资料1、封闭式母线槽定义封闭式母线槽简称是母线槽。
封闭式母线槽是由金属板（钢板或铝板）为保护外壳、导线排、绝缘材料以及有关附件组成的母线系统。
它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭母线。
2、封闭式母线槽分类封闭式母线槽（母线槽）按绝缘方式可分为空气式插接母线槽、秘籍绝缘插接母线槽和高强度插接母线槽三种。
按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽；按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。
2.1离相封闭母线离相封闭母线是广泛应用于50MW及以上发电机引出回路及厂用分支回路的一种大电流传输装置。
其导体和外壳均采用铝板卷制焊接而成具有以下几个特点：[1]减少接地故障，避免相间短路。
离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障，母线采用分相封闭也杜绝相间短路的发生。
[2]消除钢结构发热。
离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题。
[3]减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低。
[4]提高运行的安全可靠性。
压制而成母线封闭后从而防止绝缘子结露，同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性。
母线封闭后也为采用通风冷却创造了条件。
[5]封闭母线由工厂成套，生产质量有保证，运行维护工作量小，施工安装简便而且不需设置网栏，简化了对土建的要求。
[6]外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式，大为简化并杜绝人身触电危险。
2.2共箱封闭母线共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线,广泛用于100MW以下发电机引出线与主变压器低压侧之间或75MW及以上机组厂用变压器低压侧与高压配电装置之间的电流传输共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线或其它工业民用设施的电源引线。
D701-1~3封闭式母线及桥架安装(2004年合订本)文档
D7011~3封闭式母线及桥架安装(2004年合订本)一、封闭式母线安装概述1. 封闭式母线安装前准备（1）检查母线外观，确保无破损、变形、锈蚀等现象。
（2）核对母线型号、规格是否符合设计要求。
（3）准备安装工具，如扳手、螺丝刀、套筒等。
（4）清理安装现场，确保母线安装环境整洁。
2. 封闭式母线安装步骤（1）根据设计图纸，确定母线安装位置。
（2）在安装位置处，固定好母线支架。
（3）将封闭式母线放置在支架上，调整母线水平度。
（4）使用螺丝将母线与支架固定，确保母线牢固。
（5）连接母线与设备，检查连接部位是否紧密。
（6）检查母线绝缘性能，确保安全可靠。
二、桥架安装概述1. 桥架安装前准备（1）检查桥架外观，确保无破损、变形等现象。
（2）核对桥架型号、规格是否符合设计要求。
（3）准备安装工具，如扳手、螺丝刀、电钻等。
（4）清理安装现场，确保桥架安装环境整洁。
2. 桥架安装步骤（1）根据设计图纸，确定桥架安装位置。
（2）在安装位置处，固定好桥架支架。
（3）将桥架放置在支架上，调整桥架水平度。
（4）使用螺丝将桥架与支架固定，确保桥架牢固。
（5）根据电缆敷设需求，安装桥架连接件。
（6）检查桥架安装质量，确保符合规范要求。
三、封闭式母线安装注意事项1. 安全第一在安装封闭式母线时，必须确保现场安全，佩戴好个人防护装备，如安全帽、绝缘手套、绝缘鞋等。
同时，要确保施工现场的电源已经切断，防止触电事故的发生。
2. 精细操作在连接母线的过程中，要轻拿轻放，避免对母线造成机械损伤。
对于母线的弯曲部分，应严格按照设计要求进行，避免过度弯曲导致母线损坏。
3. 绝缘处理母线安装完毕后，要检查各连接部位的绝缘性能，确保没有裸露的导体。
对于绝缘受损的部分，要及时进行修复，避免留下安全隐患。
四、桥架安装注意事项1. 考虑电缆敷设在安装桥架时，要充分考虑电缆的敷设需求，预留足够的电缆敷设空间，避免后期电缆敷设时出现拥挤现象。
2. 支撑间距桥架的支撑间距要符合规范要求，避免因支撑间距过大导致桥架变形，影响电缆的正常运行。
封闭式母线全面详解
额定峰值耐受电流：是指在规定的试验条件下，母线槽能耐受的电流峰值。其值为短时耐受电流值与系数n的乘积。
短路强度说明 : 短路强度是产品发生短路时确认产品上可以通多大的短路电流。 用单位KA来标记，有1秒短路及3秒短路。 母线槽的短路强度选定时需要重点考虑的问题是机械性强度和耐热性强度。 机械性强度是 短路发生时母排向外张力，如外壳不能撑住这个张力， 外壳会变形凹凸，严重的话会产生母排崩 裂出外壳外的情况。 耐热性强度是 短路发生时承载过大电流母排瞬间加热影响绝缘材料。 如果使用耐热性能差的绝缘材料，绝缘电阻失去作用造成产品报废。 短路强度：在额定参数范围内，母线槽应能耐受规定的额定短时耐受电流和额定峰值耐受电流时产生的热 应力和电动应力。短时耐受电流的数值应在产品标准中规定。额定短时耐受电流的峰值应由系数n乘以短 时耐受电流 选定时注意点 : 不是短路强度越大就是越好，重要的是要符合系统的设计。 一般的情况越往一次侧过去越使用短路强度高的产品。 理由是，干线的事故不能给母线全体带来影响。
密 集 型 母 线 (I-LINE母线为例)
通过外壳上的通风孔使得母线槽内的空气与外界对流，带出 金属导热系数高，通过外壳直接整体散热,散热效率高 。 母线排产生的热量，散热效率低。 由于散热效率低，所以温升较高 如果需要提高防护等级,母线需要降容(3200A降容到2520A) 差，外界灰尘、颗粒可通过散热孔进入，污 染母线内部。 散热效率高，所以温升较低 可达IP66.(因为外壳上无散热孔，灰尘和水无法进入) 强，杜绝灰尘、杂质。可用于重度污染工作环境，如化工，钢铁， 木材加工等行业。
母线导体
1.铜导体要求：采用T2电解铜，纯度要求达99.95%或以上，硬度达65或以 上，电阻率小于0.0177欧/米。 2.铝导体：采用高纯度优质铝，铝母线的电阻率比铜大，导电性能次于铜， 机械强度比铜小，易腐蚀氧化。 综合比较铜母线性价比高于铝母线，是市场主流产品。 母线导体制作要求： ①全长镀锡或镀银以增加防腐、防氧化功能 ②密集母线导体需包裹满足绝缘要求绝缘薄膜以保证绝缘强度 ③在母排制作要求表明光滑无毛刺、突出物避免在安装过程中损坏绝缘层。
封闭式母线
封闭式母线的特性与安装摘要：封闭式母线具有结构紧凑、安装方便、互换性好、使用安全、寿命长等一系列优点，被广泛地应用在工矿企业、高层建筑等供配电系统中。
在安装工程中，既要对该产品的特点、性能、构造、保存、有所了解，又要熟悉设计要求及其安装规范，以提高其安装质量。
关键词：高层建筑封闭式母线特性安装一、封闭式母线有关的特性? 1.封闭式母线的主要用途及其适用范围? 封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。
被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。
? 2.封闭式母线的构造及其使用环境? 导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。
采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。
? (1)导电铜排——由纯铜排组成，导电铜排接头的表面应均匀镀锡或镀银。
? (2)绝缘材料——由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。
? (3)固定螺栓、绝缘套管、盖板，如图1所示。
? 封闭式母线安装场地不易超过海拔高度2000m，周围空气温度不高于＋40℃、不低于－5℃，在24小时内其品平均温度不超过＋35℃，空气相对湿度在40℃时不超过50％、在20℃时不超过90％。
周围空气清洁无尘埃及腐蚀绝缘的气体。
? 3.封闭式母线的技术性能? (1)封闭式母线应符合以下技术规范要求：IEC439－2《低压成套开关和控制设备》、GB7251－87《低压成套开关设备》、ZBK36002－89《母线槽、母线干线系统》、ZBK36003－89《密集绝缘母线槽》。
? (2)封闭式母线适用于额定电压660V以下，频率50Hz的交流电源，母线在额定电流及110％额定电压下保证能长期工作，封闭式母线长期通过额定电流时其母排接触点最高温度不应大于60℃。
封闭式母线槽技术资料
封闭式母线槽技术资料1、封闭式母线槽定义封闭式母线槽简称是母线槽。
封闭式母线槽是由金属板（钢板或铝板）为保护外壳、导线排、绝缘材料以及有关附件组成的母线系统。
它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭母线。
2、封闭式母线槽分类封闭式母线槽（母线槽）按绝缘方式可分为空气式插接母线槽、秘籍绝缘插接母线槽和高强度插接母线槽三种。
按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽；按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。
2.1离相封闭母线离相封闭母线是广泛应用于50MW及以上发电机引出回路及厂用分支回路的一种大电流传输装置。
其导体和外壳均采用铝板卷制焊接而成具有以下几个特点：[1]减少接地故障，避免相间短路。
离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障，母线采用分相封闭也杜绝相间短路的发生。
[2]消除钢结构发热。
离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题。
[3]减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低。
[4]提高运行的安全可靠性。
压制而成母线封闭后从而防止绝缘子结露，同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性。
母线封闭后也为采用通风冷却创造了条件。
[5]封闭母线由工厂成套，生产质量有保证，运行维护工作量小，施工安装简便而且不需设置网栏，简化了对土建的要求。
[6]外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式，大为简化并杜绝人身触电危险。
2.2共箱封闭母线共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线,广泛用于100MW以下发电机引出线与主变压器低压侧之间或75MW及以上机组厂用变压器低压侧与高压配电装置之间的电流传输共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线或其它工业民用设施的电源引线。
封闭母线PPT演示课件
21
八、验收
初步验收：设备通过72h连续运行试验， 并通过30天的考核运行，做为封母的初 步验收。
最终验收：从初步验收证书签发之日起， 合同设备按合同规定通过了24个月的质 量保证期的验收。
22
当母线导体流过电流时，外壳上将产生一个方向相反而 其数值几乎与母线导体流过电流相等的感应电流，为此， 整段母线的外壳本身在电气上需连通，并在首、末端用 短路板将三相外壳短接，构成三相外壳回路，使该电流 在三相外壳回路中环流，这样，壳外磁场大大减小，对 母线电流产生的磁场起有效的屏蔽作用。
与敞露式大电流母线相比，在很大程度上减小了周围钢 构、钢筋在电磁感应下产生的涡流和环流。
10
6）封闭母线的导体、接点和外壳等容易过 热的部位，应设置测温装置，以便于监测。
7）应设有防潮防露措施，另在封闭母线户 内外穿墙处设置密封绝缘套管，当发电机 停运或检修时，离相封闭母线因未通过电 流或封闭母线温度有明显变化时，防环境 潮湿空气渗入。
8）封闭母线应防止共振。封闭母线支持跨 距，主母线应不大于10m 。
1
一、基本介绍 二、离相封闭母线的结构特点
三、离相封闭母线的防潮防结露措施 四、大机组离相封闭母线的技术要求 五、观音岩离相封闭母线介绍 六、封闭母线检修 七、试验 八、验收
2
一、基本介绍
（一）分类 金属外壳封闭母线可分为离相封闭母线和共
相封闭母线。
（二）用途 离相封闭母线是广泛应用于50MW及以上发电
15
为便于发电机检修、试验，在GCB与发 电机出口之间、高程为1027.5层处设置 有短路试验专用连接装置，该装置能快速 拆装，在进行发电机短路升流试验前装设， 正常运行时拆除。
