汽车变速箱加工工艺

1.齿轮加工的主要设备及齿轮材料与加工方法

2.变速箱箱体与齿轮轴的机械加工工艺过程

3.变速箱离合器壳等压铸生产线设备

4.齿轮变速箱装配流水线

5.汽车齿轮加工的发展趋势

一、齿轮加工的主要设备及齿轮材料与加工方法

1、变速箱齿轮的材料选择:

a、选材的原则:零件材料的选择应根据零件的使用性能要求及加工工艺

性能、经济成本要求进行选择:

1)、使用性能要求:使用性能是指零件在正常使用状态下,材料应具备的性能,是保证零件工作安全可靠、经久耐用的必要条件。零件在选材时,首先要根据零件的工作条件和失效形式,正确判断所要求的使用性能,再根据主要的使用性能指标来选择合适的材料。

变速箱齿轮位于汽车传动部分,用于传递扭矩与动力、调整速度的作用。

的几何尺寸、使用寿命要求,就能确定出零件应具有的主要力学性能指标。

2)、加工工艺性能要求:

变速箱齿轮常用的加工工艺路线为:

下料→锻造→正火→粗、半精切削加工→渗碳→淬火、低温回火→喷丸处理→加工花键→磨端面→磨齿→最终检验

在保证使用性能的前提下,应尽可能选用价格低、货源足、加工方便、总

成本低的材料。

b、材料的选择:根据以上使用性能和加工工艺、加工成本的综合要求,可基本确定为低C%合金结构钢:即我们常用的合金渗碳钢。从目前我国汽车制造厂常用的金属材料来看,汽车变速箱齿轮多采用20Cr Mn Ti。

2、齿轮加工工艺

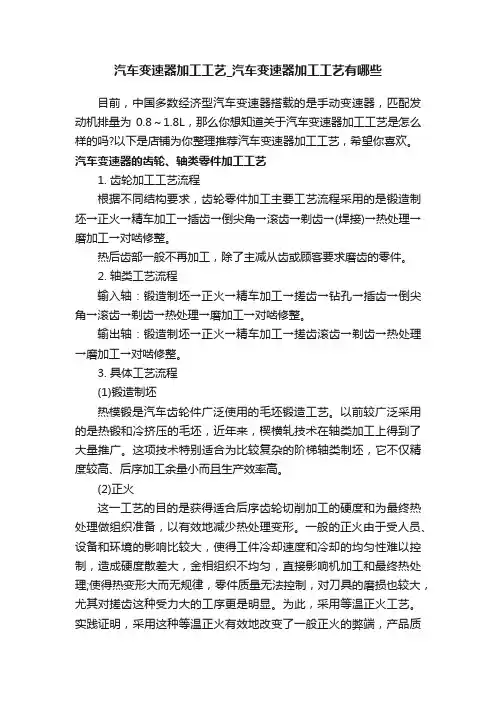

(一)齿轮常用加工工艺流程

锻造制坯→正火→车削加工→滚、插齿→剃齿→热处理→磨削加工→修整(二)各种齿轮加工方法

齿轮加工原理有成形法和展成法两种。常见加工方法有滚齿加工、插齿加工、剃齿加工、珩齿加工和磨齿加工等

1)滚齿加工

a)滚齿机

Y3150E型滚齿机是如图10-3所示Y3150E型滚齿机是一种中型通用滚齿机,主要用于加工直齿和斜齿圆柱齿轮,也可以采用手动径向切入法加工蜗轮

b)加工直齿圆柱齿轮

根据展成法原理用滚刀加工齿轮时,必须严格保持滚刀与工件之间的运动关系。因此,滚齿机在加工直齿圆柱齿轮时的工作运动有:

主运动:就是滚刀的旋转运动(r/min)。

展成运动:就是滚刀的旋转运动和工件的旋转运动的复合运动,即滚刀与工件间的啮合运动

两者之间应准确的保持一对啮合齿轮副的传动关系。

轴向进给运动:就是滚刀沿工件轴线方向作连续进给运动,在工件的整个齿宽上切出齿形。

C)滚齿加工的特点:适应性好;生产效率高;齿轮齿距误差小;齿轮齿廓表面粗糙度较差;主要用于直齿圆柱齿轮、斜齿圆柱齿轮和蜗轮。

2)插齿加工

插齿加工是按展成原理加工齿轮的. Y5132型插齿机主要由床身、立柱、刀架、插齿刀、主轴、工作台、床鞍等部件组成。

加工直齿圆柱齿轮时所需运动:主运动、展成运动、圆周进给运动、径向切入运动、让刀运动。

插齿加工的特点:齿形精度高;获得的齿廓表面粗糙度较细;有利于提高工件的齿形精度和减小表面粗糙度;工件公法线长度变动量较大;生产率低;加工斜齿轮很不方便,且不能加工蜗轮。

3)剃齿加工
