顶板离层仪安装方法
顶板离层仪安装及使用规定
顶板离层仪安装及使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时，拉动装入孔内的钢丝绳，再通过孔内钢丝绳牵动设在顶板下面的刻度数装置上，来掌握顶板的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
二、顶板离层仪结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装。
在安装后，工作面50米内的离层仪要每班进行观测记录。
安装步骤：1、用锚杆钻机φ27-28mm钻头，打4m—5m深的孔；2、深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基点应固定在顶板以上4m—5m处；3、浅部基点：用安装杆推入浅部基点锚固器至2.3m处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；4、对准刻度：将粗读数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳。
为了方便统一，细筒和粗筒的基读数值都设置在10mm处。
5、记录指示仪编号、安装日期及位置，初始读数。
四、顶板离层仪的使用规定1、巷道每隔50m安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m，否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态，不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层仪安设管理规定

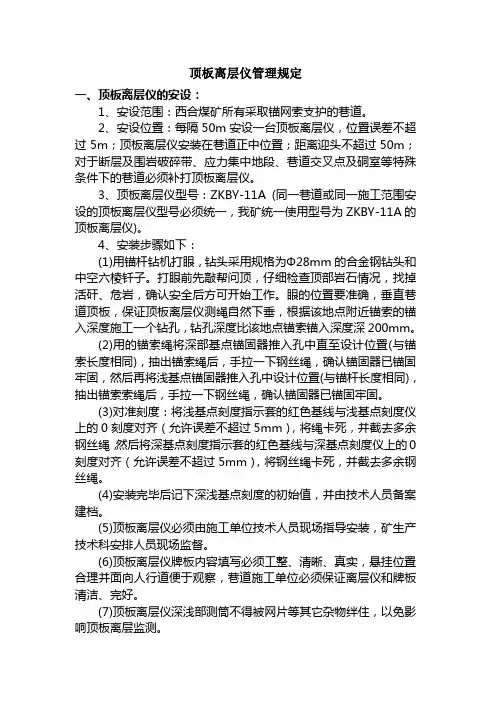

顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：西合煤矿所有采取锚网索支护的巷道。
2、安设位置：每隔50m安设一台顶板离层仪，位置误差不超过5m；顶板离层仪安装在巷道正中位置；距离迎头不超过50m；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。
3、顶板离层仪型号：ZKBY-11A (同一巷道或同一施工范围安设的顶板离层仪型号必须统一，我矿统一使用型号为ZKBY-11A的顶板离层仪)。
4、安装步骤如下：(1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。
打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。
眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。
(2)用的锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。
(3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。
(4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。
(5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。
(6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。
(7)顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。
(8)顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．时，．．．间距在巷道与钻．．．．．．．．．按．50m．．．．．40m．．．左右，当左右侧钻窝．．．．．．．．．50m窝交叉处安装，当顶板比较破碎时加密到．．．．．．．．．．．．．．．．．．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样能够准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪安装及使用规定
顶板离层仪的日常观测与管理
3、一般情况下，距掘进工作面50m、距回采工作面煤壁100m之 内，每班由班长或观测员对顶板离层仪进行观测，观测数据记录在“ 顶板离层仪小班监测数据表”，同时将观测数据填写到顶板离层指示 仪牌板上。观测员每周定期，对巷道安装的所有顶板离层指示仪进行 一次全面的观测（周检），将观测数据填写到“顶板离层指示仪周检 记录表中”并由监测人、技术员、队干部签字后存档。
顶板离层仪的日常观测与管理
一、井下顶板离层仪的划分 1、设施队：负责井下主要回风大巷与所属巷道的顶板离层仪观测及维护。 2、运行队：负责井下东翼胶带巷、西翼运煤措施巷、西翼胶带巷与所属 巷道的顶板离层仪观测及维护。 3、运输队：负责井下东翼轨道巷、西翼辅助进风巷、西翼轨道巷与所属 巷道的顶板离层仪观测及维护。 4、抽放队：负责临时打钻地点及所属巷道内的顶板离层仪观测及维护。 5、采掘队组：负责本单位所属巷道内的顶板离层仪观测及维护。
顶板离层仪安装及使用规定
201顶板离层仪安设的依据 顶板离层仪的原理及结构 顶板离层仪的安装 顶板离层仪的日常观测和管理 结束语
顶板离层仪安设的依据
一、《煤矿安全规程》第一百零二条 采用锚杆、锚索、 锚喷、锚网喷等支护形式时，应当遵守下列规定：“煤巷， 半煤岩巷支护必须进行顶板离层监测，并将监测结果记录 在牌板上”。
6、生产技术科负责顶板离层仪观测数据的建档、保管工作，并 定期对顶板离层仪进行复查，分析顶板变化情况。采用科学的方法开 展顶板离层监测，不断完善监测手段。
4、当巷道高度超过3m，宽度超过5m时，必须采用微光望远镜 进行观测。微光望远镜由生产技术科保存，队组在观测前一天到生产 调度室支领微光望远镜；使用微光望远镜观测时，必须两人协作共同 完成，保证真实反映顶板离层情况。
安装顶板离层仪的具体流程
安装顶板离层仪的具体流程
安装顶板离层仪的具体流程：
①准备工作：检查顶板离层仪的配件是否齐全，包括锚固器、钢丝绳、刻度数装置、安装杆等。
②确定位置：根据巷道条件和监测需要，在巷道正中位置选定安装点，确保误差不超过0.3米。
③打孔：使用锚杆钻机，配备Φ27mm或Φ28mm的钻头，钻进深度一般为4m至5m，以形成安装顶板离层仪的孔。
④安装深部基点：利用安装杆将深部基点锚固器送入钻孔底部，直至孔底，然后抽出安装杆，轻拉钢丝绳确认锚固器已经稳固。
⑤定位浅部基点：将浅部基点锚固器安装到位，确保其准确无误，可以预先在安装杆上做标记辅助定位。
⑥连接钢丝绳：将钢丝绳的一端连接到深部基点，另一端连接到浅部基点，确保钢丝绳在孔内顺畅无结。
⑦安装刻度数装置：将刻度数装置固定在巷道顶部下方，确保其能够正确感应到钢丝绳的移动。
⑧调整与测试：检查所有连接点是否牢固，测试顶板离层仪的灵敏度和准确性。
⑨记录初始值：在安装完毕后，记录下顶板离层仪的初始读数，用于后续的数据对比。
⑩定期监测：根据规定，定期对顶板离层仪进行观测，记录深、浅部基点的位移变化。
⑪数据分析：对比每次观测的读数与初始值，分析顶板的位移差，评估巷道顶板的稳定性和支护效果。
⑫维护保养：定期检查顶板离层仪的状态，确保其正常工作，如有损坏及时更换或维修。
顶板离层仪安装规范

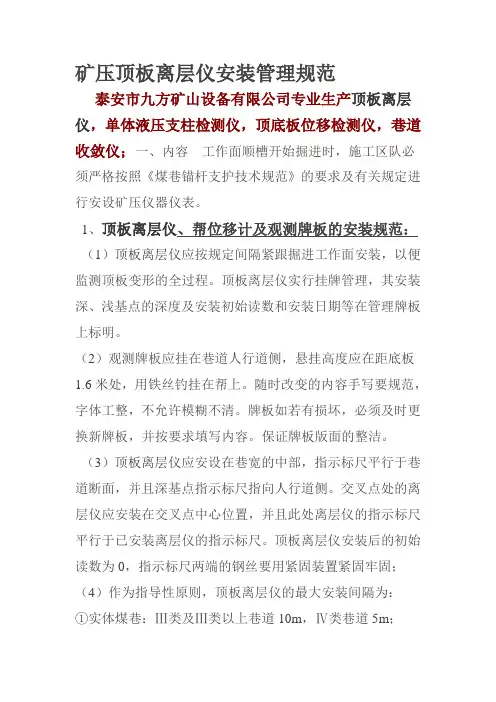

矿压顶板离层仪安装管理规范泰安市九方矿山设备有限公司专业生产顶板离层仪，单体液压支柱检测仪，顶底板位移检测仪，巷道收敛仪；一、内容工作面顺槽开始掘进时，施工区队必须严格按照《煤巷锚杆支护技术规范》的要求及有关规定进行安设矿压仪器仪表。
1、顶板离层仪、帮位移计及观测牌板的安装规范：（1）顶板离层仪应按规定间隔紧跟掘进工作面安装，以便监测顶板变形的全过程。
顶板离层仪实行挂牌管理，其安装深、浅基点的深度及安装初始读数和安装日期等在管理牌板上标明。
（2）观测牌板应挂在巷道人行道侧，悬挂高度应在距底板1.6米处，用铁丝钓挂在帮上。
随时改变的内容手写要规范，字体工整，不允许模糊不清。
牌板如若有损坏，必须及时更换新牌板，并按要求填写内容。
保证牌板版面的整洁。
（3）顶板离层仪应安设在巷宽的中部，指示标尺平行于巷道断面，并且深基点指示标尺指向人行道侧。
交叉点处的离层仪应安装在交叉点中心位置，并且此处离层仪的指示标尺平行于已安装离层仪的指示标尺。
顶板离层仪安装后的初始读数为0，指示标尺两端的钢丝要用紧固装置紧固牢固；（4）作为指导性原则，顶板离层仪的最大安装间隔为：①实体煤巷：Ⅲ类及Ⅲ类以上巷道10m，Ⅳ类巷道5m；②岩空巷道：Ⅲ类及Ⅲ类以上巷道5m，Ⅳ类巷道8m；③巷宽大于5m的巷道、综放工作面切眼安装间距为5m。
如遇断层、巷道交叉点、围岩破碎带、应力集中区等特殊地点时，根据现场情况必须及时安设顶板离层仪进行监测。
（5）沿空巷道帮位移计安设应同顶板离层仪的安设一并进行，安设在巷道两帮中部，并且同一巷道内的巷帮离层仪应位于同一高度。
巷帮离层仪的指示标尺应平行于巷道，垂直指向工作面，并且安装完成后指示标尺的读数为0，指示标尺端的钢丝要用紧固装置紧固牢固。
（6）顶板离层仪浅基点应与锚杆上端处在同一高度，深基点应处于锚杆上方稳定岩层内300～500mm，无稳定岩层时，一般不低于巷道跨度的1.5倍；巷帮离层仪的测点应与锚杆处在同一深度。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．．．．．．．50m．．．左右，当左右侧钻窝加．密．到．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度围的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪安装标准
顶板离层仪安装标准顶板离层仪是煤矿安全生产中的重要设备，它能够对矿井顶板进行实时监测，及时发现顶板的离层情况，有助于预防矿井顶板事故的发生。
因此，正确的安装顶板离层仪对于矿井安全生产至关重要。
本文将详细介绍顶板离层仪的安装标准，以确保安装过程中的安全和准确性。
1. 安装位置的选择。
在进行顶板离层仪的安装之前，首先需要选择合适的安装位置。
一般来说，顶板离层仪应该安装在距离工作面合适的位置，以便对顶板情况进行有效监测。
同时，安装位置应该远离矿井通风系统和其他设备，避免受到外界干扰。
2. 安装固定。
在选择好安装位置之后，需要进行固定安装。
首先，需要将顶板离层仪的支架固定在顶板上，确保安装牢固。
其次，需要根据设备说明书的要求，进行电缆的连接和固定，避免电缆松动导致设备失效。
3. 电源连接。
顶板离层仪的正常运行需要稳定的电源供应，因此在安装过程中需要将设备与电源进行连接。
在连接电源时，需要确保电源线路的安全性和稳定性，避免因电源问题导致设备运行异常。
4. 调试和检测。
安装完成后，需要对顶板离层仪进行调试和检测。
首先，需要进行设备的开机测试，确保设备能够正常启动。
其次，需要对设备进行功能测试，包括对顶板情况的监测和数据采集等功能进行测试，确保设备的正常运行。
5. 安全防护。
在安装顶板离层仪的过程中，需要严格遵守相关的安全操作规程，确保安装过程中不发生安全事故。
同时，需要对安装位置周围的安全防护设施进行检查，确保设备的安装不会影响到矿井的安全生产。
6. 安装记录和验收。
安装完成后，需要对安装过程进行详细的记录，包括安装位置、固定方式、电源连接等内容。
同时，需要进行设备的验收，确保设备的安装符合相关标准和要求。
总结。
顶板离层仪的安装对于矿井安全生产具有重要意义，正确的安装标准能够保证设备的正常运行和准确监测。
因此，在安装过程中需要严格按照相关标准和要求进行操作，确保安装的安全性和准确性。
希望本文能够对顶板离层仪的安装提供一定的参考和帮助，确保矿井安全生产的顺利进行。
巷道顶板离层仪安装和观测管理办法2[1]
![巷道顶板离层仪安装和观测管理办法2[1]](https://img.taocdn.com/s3/m/1ed0facbb04e852458fb770bf78a6529647d3573.png)
巷道顶板离层仪安装和观测管理办法2[1]矿压监测管理制度一、标准盾构全系列锚掘进工作面矿压观测管理标准1.1顶板离层仪1.1.1顶板离层仪的安装方法、步骤标准钻孔：使用b19（b22）中空六方杨开第式钻杆、?28mm或?30mm钻头用锚杆机在巷道中线处打横向钻孔，沿岩顶盾构时钻孔深度6m，沿煤顶盾构时钻孔深度打设8m。
深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后,用手拉一下钢绳，确认锚固器已固定住。
深部基点安装必须与该巷道打设锚索的长度一致。
浅部基点：用加装杆拉入浅部基点锚固器至2.3m处为，取出加装杆后，用手拉一下钢绳，证实锚固器已紧固居住。
孔口套管：安装孔口套管。
对准刻度：将a刻度（浅部基点刻度）堕与孔口套管下边缘对齐，将其绳卡卡死去并切掉多余钢绳；将b刻度（深部基点刻度）堕与a刻度堕下边缘对齐，将其绳卡卡死去并切掉多余钢绳。
初读数：记录初读数。
1.1.2顶板离层仪的加装边线、加装标准、观测频度、数据处理标准安装位置：使用锚网掘进的巷道、硐室和须要观测顶板离层的巷道必须按建议加装顶板离层仪。
顶板离层仪必须安设在巷道跨度最大处的顶板中央较完整的区域。
（1）沿顶盾构的煤巷,地质条件并无变化时，顶板离层仪间距50米。
（2）沿底板盾构的煤巷,地质条件并无变化时，顶板离层仪间距30米。
（3）交岔点巷道：1）平交：巷道中线交叉点和距各支巷更替口5米顶板处均加装巷道顶板离层仪，共4个。
2）立交：上部巷道在巷道交叉点和距巷道交叉口5米顶板处均安装顶板离层仪，下部巷道距交叉口前后10米范围内套棚支护。
（4）通过地质构造带的巷道：通过断层时，在断层的上下盘距离断面前后10米处各加装一个顶板离层仪；通过失陷柱时，失陷柱与正常区域的更替面及其前后10米各加装一个顶板离层仪。
队组进行顶板离层监测，并用记录牌板显示，直接读取锚固区内、外顶板的离层仪值。
加装标准建议：（1）顶板离层仪安装孔必须竖直打设。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．左右，当左右侧钻窝．．．．．．．．．50m加密到．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
．．．20m2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪安装及使用规定
顶板离层仪安设的依据
一、《煤矿安全规程》第一百零二条 采用锚杆、锚索、 锚喷、锚网喷等支护形式时，应当遵守下列规定：“煤巷， 半煤岩巷支护必须进行顶板离层监测，并将监测结果记录 在牌板上”。
二、《煤巷锚杆支护技术规范》（MT/T 1104-2009）中 规定，煤巷锚杆支护监测日常监测主要内容为顶板离层观 测。
根据井下顶板离层仪离层情况，目前 曲堤煤业井下顶板在可控范围内，离层 值较大的情况主要集中在受采动影响的 巷道及地质构造区域。因此，要认真开 展顶板离层监测，有效监控顶板离层情 况，及时掌握井下顶板动态情况，保障 安全生产。
顶板离层仪的日常观测与管理
一、井下顶板离层仪的划分 1、设施队：负责井下主要回风大巷与所属巷道的顶板离层仪观测及维护。 2、运行队：负责井下东翼胶带巷、西翼运煤措施巷、西翼胶带巷与所属 巷道的顶板离层仪观测及维护。 3、运输队：负责井下东翼轨道巷、西翼辅助进风巷、西翼轨道巷与所属 巷道的顶板离层仪观测及维护。 4、抽放队：负责临时打钻地点及所属巷道内的顶板离层仪观测及维护。 5、采掘队组：负责本单位所属巷道内的顶板离层仪观测及维护。
2019年11月顶板离层仪安装及使用规定顶板离层仪安设的依据顶板离层仪的原理及结构顶板离层仪的安装结束语顶板离层仪的日常观测和管理顶板离层仪安设的依据一煤矿安全规程第一百零二条采用锚杆锚索锚喷锚网喷等支护形式时应当遵守下列规定
顶板离层仪安装及使用规定
2019年11月
顶板离层仪安装及使用规定
顶板离层仪安设的依据 顶板离层仪的原理及结构 顶板离层仪的安装 顶板离层仪的日常观测和管理 结束语
三、《晋煤集团煤巷锚杆支护技术规范》（2003年试行） 规定，（1）日常监测采用顶板离层仪进行监测；（2）根 据巷道围岩条件，每30至50m应安设一个顶板离层仪。当 巷道尺寸，掘进工艺或围岩地质条件发生变化时，应根据 具体条件调整顶板离层仪间距；（3）每个巷道交岔点要 安设顶板离层仪，此外，断层带、围岩破碎带、顶板淋水 等特殊条件地段必须安设顶板离层仪。
安装顶板离层仪的具体流程
安装顶板离层仪的具体流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!顶板离层仪的安装步骤详解在矿山安全生产中，顶板离层仪是一种重要的监测设备，用于实时监测顶板的离层情况，预警潜在的安全隐患。
顶板离层仪安装及读数
顶板离层仪安装及读数说明一、顶板离层仪安装规定根据山西省应急管理厅（山西省地方煤矿安全监督管理总局）晋应急发【2019】299号文件中《山西省煤矿顶板安全管理规定》要求。
第一百二十二条锚杆、锚索、锚喷、锚网喷等支护的巷道必须安设顶板离层仪，煤及半煤岩巷道离层仪安设间距不大于 50m，岩巷不大于 100m，巷道开口及交叉处应增设顶板离层仪。
顶板离层仪深部基点必须安设至稳定岩层，当稳定岩层与巷道顶板距离过大时，离层仪深部基点应超出锚索锚固端 1m 以上。
煤巷、半煤岩巷顶板离层仪距工作面 50 米内、岩巷距工作面 100 米内每天观测次数不少于 1 次，超过此范围观测频度可为每周 1 次。
如离层有明显增长，则视情况增加观测次数。
第一百二十六条采煤工作面应明确专门技术员采集数据，工作面顺槽巷道要对掘进期间安装的顶板离层仪进行观测，在回采压力波及区域（约 100m）每天观测一次，其他区域每周观测一次。
二、顶板离层仪安装方法（一）准备工作1、严格按照山西省顶板管理规定打顶板离层仪孔。
2、准备与顶板离层仪螺丝匹配的螺丝刀及切断多余钢丝的尖嘴钳子。
3、在线顶板离层仪采用专用内六角扳手（一般每个在线顶板离层仪上都配备）。
4、准备一根锚索用于将深、浅基点锚爪送至指定位置。
（二）安装1、确定深、浅基点钢丝，两股钢丝绳比较长的为深基点，比较短的浅基点。
2、先将卡深基点钢丝绳的螺丝松开，将原盘圈的钢丝绳弄成一条直线（严禁钢丝绳打折或打结影响安装），用准备好的锚索将深基点锚爪送至指定位置。
深基点安装好后，用同样方法安装浅基点锚爪。
3、深、浅基点锚爪固定好后，将顶板离层仪顶到孔内，之后先将螺丝卡至顶板离层仪测筒端头，并将螺丝拧紧，最后剪掉多余钢丝绳。
（三）注意事项1、安装顶板离层仪为登高作业，至少两人同时安装，确保安装顶板离层仪期间的人员安全，同时保证安装质量。
2、顶板离层仪为塑料质量，搬运及安装时要轻拿轻放，严禁人为损坏顶板离层仪。
顶板离层仪的安装技术与方法
一、顶板离层仪的原理顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
二、顶板离层仪结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成：（1）孔内固定器采用弹簧抓爪式结构；（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；（3）测读数装置由两个带有刻度标志的半圆钢条组成；（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10米内的离层仪要每班进行观测记录安装步骤：（1）用锚杆钻机∮26mm钻头打7m—8m深的孔；（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；（3）对准刻度：将粗读数筒和孔口套管下边缘对齐，将其绳卡卡死，并截去多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死，并截去多余钢绳，为方便统一，细筒和粗筒的基读数值都设置在10mm处。
三、顶板离层仪的使用规定（1）巷道每隔5m-10m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；（4）安装后，两个刻度坠均应处于自由悬垂状态，不得有任何卡阻现象；（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
如巷道每隔5m—10m设1个顶板离层指示仪，遇断层间距取最小值为5m；（6）在锚杆巷道施工中，如发现某处顶板有较明显变化和顶板离层值较大时，及时停止巷道掘进，对该处采取加打锚索加强支护。
顶板离层指示仪安装方法
顶板离层仪安装与观测方法
1. 顶板离层指示仪安装步骤如下（图1-1）：
（1）先安设深基点固定器（图中深基点锚头）。
将测绳由空心安装杆内穿过，用安装杆把固定器送至设计位置（7m深处），送入时用手拉紧测绳。
（2）将另一测绳穿过安装杆，用手拉紧两根测绳，将浅部固定器送至设计位置（2.2m深处）。
（2）将两根测绳穿过外测筒，按图示把浅部固定器的测绳与外测筒下端连接，注意将外测筒标尺0点少许（5mm左右）露在顶板外。
（4）将深部固定器的测绳与内测筒下端连接，内测筒标尺0点尽量与外测筒下端面对齐。
（5）安装套筒，应使外测筒标尺0点对准套筒底边。
（6）安装完毕，记录初始读数。
2. 井下观测方法
在受掘进与回采工作面采动影响范围内，应观测顶板离层值，而且观测频度要密。
在采动影响范围外，可减小测读频率，同时观测两个刻度坠的颜色。
离层指示仪以红、黄、绿3种颜色表示顶板离层的严重程度。
绿色表示顶板离层值较小，处于
稳定状态；黄色表示离层已达到警界值；红色则表示顶板离层值较大，进入危险状态。
图1 LBY-3型顶板离层指示仪安装示意图。
顶板离层仪安装及使用规定
顶板离层仪安装及使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时，拉动装入孔内的钢丝绳，再通过孔内钢丝绳牵动设在顶板下面的刻度数装置上，来掌握顶板的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
二、顶板离层仪结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装。
在安装后，工作面50米内的离层仪要每10天进行观测记录。
安装步骤：1、用锚杆钻机φ27-28mm钻头，打3m—8m深的孔；2、深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基点应固定在顶板以上6m—8m处；3、浅部基点：用安装杆推入浅部基点锚固器至2.5m处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；4、对准刻度：将粗读数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳。
为了方便统一，细筒和粗筒的基读数值都设置在安全距离（20mm、30mm、40mm）处。
5、记录指示仪编号、安装日期及位置，初始读数。
四、顶板离层仪的使用规定1、巷道每隔100m安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m，否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态，不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层仪安装方法
顶板离层仪安装方法顶板离层仪是一种用于监测地下矿山顶板移动和离层的设备。
它可以帮助矿山工作人员及时了解顶板的状态，避免因顶板离层而引发的安全事故。
以下是顶板离层仪的安装方法：1. 确定安装位置：在选择安装位置时，应考虑到顶板离层仪的测量范围和矿山的实际情况。
一般来说，顶板离层仪应安装在可能发生顶板离层的区域，例如巷道入口或矿井的高风险区域。
2. 准备安装材料：安装顶板离层仪需要一些特殊的材料，如安装螺栓、支架和电缆等。
在安装之前，需要准备好这些材料，并确保其质量符合要求。
3. 安装支架：首先，在选择的安装位置上固定支架。
支架应稳固可靠，能够承受顶板离层仪的重量和外部冲击。
安装支架时，应注意避免阻碍测量仪器的工作，确保其能够自由旋转和调整。
4. 安装顶板离层仪：将顶板离层仪安装在支架上，并进行调整。
顶板离层仪应与支架连接紧密，不得有松动或晃动。
调整顶板离层仪时，应根据实际需要进行水平和垂直方向的调整，以确保其能够准确测量顶板的移动和离层情况。
5. 连接电缆：将顶板离层仪与数据采集系统连接。
电缆应安全可靠，不得有损坏或短路的情况。
在连接电缆时，应按照设备说明书中的要求进行操作，确保连接正确。
6. 进行测试：在安装完成后，应进行测试以验证顶板离层仪的工作状况。
测试过程中，应模拟顶板移动和离层的情况，观察顶板离层仪的反应，并与实际情况进行对比。
如果发现异常或不合理的情况，应及时调整和修复。
7. 定期维护：安装完成后，应制定相应的维护计划，并定期对顶板离层仪进行检查和维护。
维护工作包括检查电缆的连接状态、清洁仪器表面、校准仪器等。
定期维护可以保证顶板离层仪的稳定工作，并延长其使用寿命。
总结起来，顶板离层仪的安装方法包括确定安装位置、准备安装材料、安装支架、安装顶板离层仪、连接电缆、进行测试和定期维护。
在安装过程中，应严格按照设备说明书和相关安全规范进行操作，确保安装质量和工作效果。
顶板离层仪安装方法
顶板离层仪安装及使用规定一、顶板离层仪的结构及说明顶板离层仪由锚固弹簧、不锈细钢丝绳、塑料套管、刻度坠及集水盘等组成。
二、工作原理顶板离层仪安装直径是￠28-32mm。
安装完毕后，刻度值为两个，分别为外圈圆管刻度值（测深为顶板以上7m并固定）与里圈圆管刻度值（测深为顶板以上3m并固定），两刻度坠随顶板离层的孔口套筒内向孔内滑动，两刻度坠滑动的距离分别反映顶板深部基点（7m）及浅部基点（3m）的离层值，这样就可以测读支护范围以内的顶板离层值。
三、顶板离层仪安装步骤1．用锚杆钻机∮29mm钻头打7m深的孔。
2．将集水盘紧贴顶板岩面，固定好圆管。
3．深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认簧抓爪已卡住，深部基应固定顶板以上7m处。
浅部基点：用安装杆推入浅部基点簧抓爪至3m处，抽出安装杆后用手拉一下钢丝绳，确认簧抓爪已固定住。
4．对准刻度：将粗读数筒和孔口套管下边缘对齐，将其绳卡卡死，并截去多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死，并截去多余钢绳，为方便统一，细筒和粗筒的基读数值都设置在10mm处。
四、离层仪的使用规定1.顶板为了准确反映顶板变化情况，在距离工作面25米外必须及时安装顶板离层仪，在此范围的顶板离层仪不允许缺少或损坏。
2．煤巷每50m安设一个顶板离层指示仪，岩巷每100m安设一个顶板离层仪，遇见断层及构造带每30m安设一个顶板离层仪，交叉点必须补打顶板离层仪。
3．钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结。
4．浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记。
5．安装后，两个刻度坠均应处于自由悬垂状态，不得有任何卡阻现象。
6．顶板离层仪安装位置必须悬挂标志牌，标志牌必须按规定填写（编号、里程、高值、低值、观测人、观测日期），标志牌必须悬挂整齐、字迹必须清晰。
7.顶板离层仪安装失效或损坏要及时按要求补打。
8．当巷道位移量达到100mm时，顶板可能已经离层或破坏，应及时对顶板进行加强支护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶板离层仪安装及使用规定
一、顶板离层仪的原理
顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
二、顶板离层仪结构
顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成：
（1）孔内固定器采用弹簧抓爪式结构；
（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；
（3）测读数装置由两个带有刻度标志的半圆钢条组成；
（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装
为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面50米内的离层仪要每班进行观测记录
安装步骤：
（1）用锚杆钻机∮26mm钻头打7m—8m深的孔；
（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；
浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；
（3）对准刻度：将粗读数筒和孔口套管下边缘对齐，将其绳卡卡死，并截去多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死，并截去多余钢绳，为方便统一，细筒和粗筒的基读数值都设置
在10mm处。
三、顶板离层仪的使用规定
（1）巷道每隔30m—50m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；
（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；
（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；
（4）安装后，两个刻度坠均应处于自由悬垂状态，不得有任何卡阻现象；
（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
如巷道每隔30m—50m设1个顶板离层指示仪，遇断层间距取最小值为30m；
（6）在锚杆巷道施工中，如发现某处顶板有较明显变化和顶板离层值较大时，及时停止巷道掘进，对该处采取加打锚索加强支护。
附：顶板离层仪示意图。
