一、工程概况：

微山湖矿业集团永胜煤矿设计年产量45万吨，井底车场水仓及通道主体现已掘进完毕与泵房配水巷也已贯通浇注完成，根据煤炭院济南设计院下发井底车场水仓及通道施工蓝图，井底车场水仓4-4断面与5-5断面即将进行砌碹，为确保砌碹施工安全可靠，特编制本措施以策安全，所有施工人员必须认真学习本措施并严格按照措施进行施工。

二、支护说明

井底车场水仓5-5断面为直墙半圆拱型，4-4断面为三心拱型。井底车场水仓及通道其余工程标段断面已完成锚网喷支护，需砌碹的断面的二次支护采用素砼支护（工程量见附表）。施工队要根据项目部测量人员按设计1‰坡度放腰线进行砌碹支护，砼强度等级为C30，支护厚度为350mm，水仓B交岔点浇注厚度为500mm,铺底砼强度等级为C20，铺底厚度为100mm。

三、施工工艺

施工顺序：架设工作台--立碹胎并加固--浇注墙、拱部，并充填密实。

1、碹胎支护：

（1）根据巷道设计断面，搭设工作台，搭设工作台前，先清理架设工作台工作区内的杂物及浮矸，保证工作台立杆及斜撑杆及点柱在实地上。工作台站柱采用100×100mm的方木，间距为1.2m，站柱间采用100×100mm方木用扒钉连接，每个接头不少于两个扒钉，两扒钉不得平行钉入，必须有不小于30゜的角度。

（2）碹胎采用木材加工而成，采用木方斜撑杆固定。在立柱顶端与碹弓之间，设置的纵向拖梁，梁的规格100×100mm，长度依承担连接至少两架碹弓为宜，纵向拖梁与立柱（或叫碹腿）之间用大扒钉连接。

（3）碹拱的设置应根据模板长度，一般1000～1500mm设置碹拱一架。碹拱架设第一架时，应防止迈步，应垂直中线。

（4）当碹拱按中腰线立设好后，碹拱之间应互相用50×100mm木板连接（或叫连接固定拉杆），在弓架的上顶部用木板不少于两道。碹拱与纵向托木横向撑木之间，用扒钉连接固定。确认碹胎固定牢固

后，进行模板的铺设，模板垂直于碹胎安装，随着模板的对称铺设而进行砼浇灌。

2、砼浇注及拱肩充填：

（1）待碹胎组立固定好后，从拱基线开始随着模板的安装，砼对称入模，振捣，直至封口。

（2）拱肩充填：待拱肩砼浇注至设计厚度后开始对上部空间进行充填，必须保证密实牢固。

（3）浇注砼在井下搅拌，砼的各种原材料必须符合规范要求。爆破材料库内不得有渗水现象，并应采取防潮措施。施工时，如有渗漏水现象必须加防渗剂。砼必须符合设计强度C30，在井下用搅拌机拌料时，严格按照C30混凝土配比搅拌，配比为，水泥：砂：石子：水：防渗剂=1:1.87:2.7:0.52:0.1，加水时严格使用好量具，确保水灰比。

（4）搅拌完成后经输送泵浇灌至砌碹位置，输送泵安装在爆炸材料库的通道内。砼在浇灌中，每隔300mm～500mm高度进一次捣固，振动棒要插入下一层70～100mm，距离模板100mm，直到表面翻出气泡为止。拱部浇灌时，必须要保证砼均匀对称入模，防止碹胎受力不均匀发生偏移、跑模。

（5）模板的拆除：

混凝土浇注完成24小时后才可进行拆除模板工作。碹胎及模板的拆除：利用工作架台，由里向外进行，先拆除模板连接丝，然后拆除木方斜撑杆--拆除碹胎--拆除模板。

（6）养护：

拆模后每班不间断的洒水养护，湿度达到90%以上，连续养护七天后，再每天养护一次，直至28天为止。

3、净断面尺寸规定

（1）中线至任一帮，不得小于设计也不应大于设计尺寸的+30mm。

（2）基础深度：不小于设计，不大于50mm，并挖出实底。

（3）高度：硐室全高不得小于设计尺寸，也不应大于30mm。

（4）墙面垂直度：拱基线至底板处的墙面，净宽不大于±20mm。

（5）模板允许偏差：相邻两块模板表面高低差不大于5mm，接茬平整度不大于15mm。

（6）实行报验制，立设模板结束后，报请监理进行现场验收，合格后，方可转入下道工序，并及时办理签证手续。

4、水沟：

（1）1-1,2-2,3-3断面水沟尺寸：净宽×净深＝150×150mm。

（2）4-4,6-6，6'-6'，7-7,9-9断面水沟尺寸：净宽×净深＝200

×200mm

5、抹底及铺设木板：

（1）抹底：全部进行抹底100mm，砼强度C20（原设计为C15），配合比为水泥︰砂子︰石子︰水＝1︰2.07︰3.53︰0.52

（2）铺设木板：

铺设木板始末位置：炸药、雷管两个硐室与硐室间的通道部分，炸药雷管壁槽，通道部分，雷管的编号、检选、发放、硐室等为铺设木地板部分。

铺设木地板设计：

沿巷道（硐室）长度布设，四根方木，高×宽＝150×100mm，其上用30mm厚优质松木板铺严。

木板与方木之间用嵌入式铁钉链接，即用2吋铁钉，在使用前，先将钉帽砸扁，待钉完后利用带尖铁杆，再向下砸入5mm深，使钉帽不暴露在外面。

7.各类门框架的铺设：

按甲方提供的规格型号、框架进行砌筑，其高度按施工图中底板标高控制。

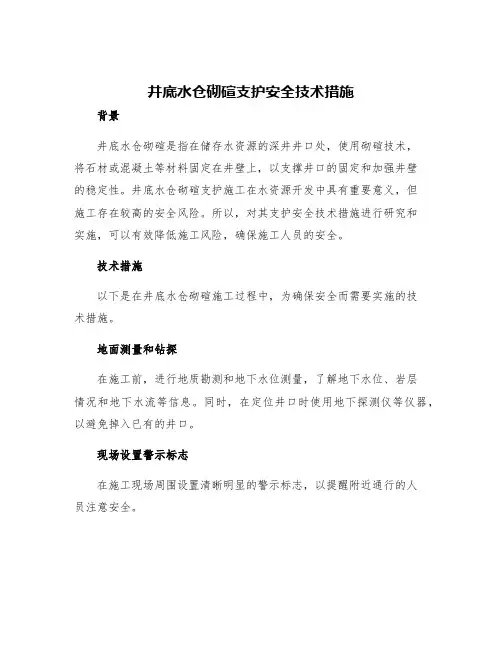

四、安全技术措施
