螺丝通用检验规范
螺丝和螺母进料检验标准
编写日期
20XX/XX/XX
文件版本
A/0
部件名称
螺丝、螺母类
编 号
XXX-XX-XX-XXX
页 次
1/1
抽样水准:GB/T2828.1-2012ⅡAQL:CR=0MAJ=1.0MIN=4.0
适用范围：各种螺丝、螺母
检验项目
检 验 标 准
检验ቤተ መጻሕፍቲ ባይዱ法
判定等级
CR
MAJ
MIN
外 观 检 验
1.螺丝头不可偏心、歪头、头部不圆、头部双层、头部开裂、毛边等不良现象；
1.按技术图纸尺寸、公差要求检验，或BOM表标注规格尺寸进行测量；并与样板对验；
卷尺\游标卡尺
√
2.螺丝和螺母：头型、牙型、螺纹、牙径、牙数、牙距未作要求时应符合国家标准规定；
√
3.不允许牙径偏小，长度不足等现象；
√
4.螺丝方向（左旋和右旋）：按工程技术文件要求
√
材质
按工程要求材质验收
√
试装
1.用电批或风批将螺钉与螺母组装,不能出现装不进或旋不紧；
（2）不允许混有其它规格的螺丝；
（3）个别螺丝的要求可在工程部的同意适当放宽；
√
制 定
审 核
会审
核 准
2.与螺母试装（按规定力矩）后,注意检查是否旋到位，槽位应不能打滑
3.将螺丝或螺母置于实际生产使用，不允许出现装不进、打滑、牙受损伤等现象
试装
√
机械性质测试
必要时送外进行心部硬度、表面硬度、渗碳层、扭力、拧入、盐雾等测试
√
检验注意事项
（1）踏板支架螺杆(反牙)和传动齿轮螺杆(反牙)螺纹为右旋（反牙）；
目测
螺钉检验标准
版本
文件类别
页数
螺钉检验指导书
（ISO9001:1994/ISO9001:2000）
项目: 1、目的
2、适用范围
3、检验规则
4、检验工具及设备
5、检验项目及标准
6、注意事项
编制
评审
批准
制定时间
实施时间
螺钉检验指导书
ISO9001:1994/ISO9001:2000
1 目的
规范各种螺钉进货抽检和质量判定基准，以满足进货品质检验要求。
2）十字槽太浅或偏与电批不配合
3）螺丝硬度不够，易打花打
4）螺纹滑牙、烂牙
5）螺纹间距与样品不同
6）表面处理与样品不一致
7）表面生锈、螺丝钮曲
8）螺钉尺寸与样品、规格不符
√
√
√
√
√
√
√
√
1）盐雾试验
用5%的盐水泡30秒后取出凉干，在85℃、70%湿度环境下保持48小时，掉漆、起泡、氧化面积大于10%
√
第一次供货时做
5检验项目与判定
螺钉检验指导书
ISO9001:1994/ISO9001:2000
检验项目
判定基准
缺 陷 类 型
备注
CRI
MAJ
MIN
1）实际配装
2）头部坚固性
3）硬度
1）螺纹超差，影响装配
2）试打后，螺丝头部处明显裂痕
3）试打螺丝，易滑牙，易断裂
√
√
√
用电批或风批实配，用钮力计测螺钉受力
6 注 意 事 项
1）当检验项目不可量化且存在争议时，以“是否能满足最终用户的明确或潜在合理要求”为原则进行分析和判定。
2）对本标准未涵盖内容或文字不易描述的项目，QE将具体案例具体判定。
螺丝检验标准
1 / 1
螺丝检验标准
一﹑目的与范围：
确保来料在入库前均能正确检验，适用于公司所有螺丝检验。
二﹑相关文件：
《IQC作业指导规范》﹑《常用螺丝参数及测试标准》。
三.职责:
1．品管部主管: 负责制订与优化本标准;
2．IQC：负责按照本规范执行来料检验及质量控制工作
四﹑作业步骤：
1.核对送货单与实物，需一致。
2.按GB2828-2003正常检验一次抽样方案II（CR 0 MA 1.0 MI 4.0）进行抽样。
按常用螺丝参数及测试标准检验数值。
五﹑标准：
1.规格尺寸a.头形（头厚，头宽）须符合标准要求
2.公称直径，公称长度需符合标准要求，参照标准。
3.牙距，牙规格，牙数需符合标准要求。
4.外观：a.包装统一，表面颜色统一，大小均匀，无破损，堵头，锈蚀等脏污缺陷。
b.镀层应均匀，不发黑，无氧化现象。
按采购要求。
1 / 1。

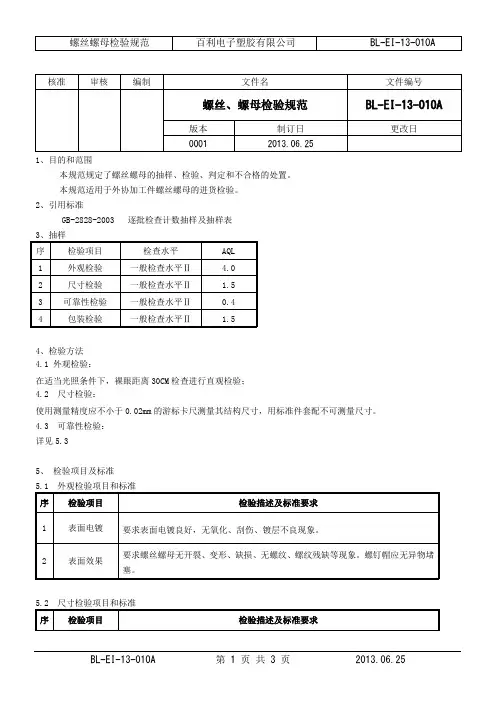

螺丝、螺母检验规范
核准审核编制文件名文件编号螺丝、螺母检验规范BL-EI-13-010A版本制订日更改日00012013.06.251、目的和范围本规范规定了螺丝螺母的抽样、检验、判定和不合格的处置。
本规范适用于外协加工件螺丝螺母的进货检验。
2、引用标准GB-2828-2003 逐批检查计数抽样及抽样表3、抽样序检验项目检查水平AQL1外观检验一般检查水平Ⅱ4.02尺寸检验一般检查水平Ⅱ1.53可靠性检验一般检查水平Ⅱ0.44包装检验一般检查水平Ⅱ1.54、检验方法4.1 外观检验：在适当光照条件下，裸眼距离30CM检查进行直观检验；4.2 尺寸检验：使用测量精度应不小于0.02mm的游标卡尺测量其结构尺寸，用标准件套配不可测量尺寸。
4.3 可靠性检验：详见5.35、 检验项目及标准5.1 外观检验项目和标准序检验项目检验描述及标准要求1表面电镀要求表面电镀良好，无氧化、刮伤、镀层不良现象。
2表面效果要求螺丝螺母无开裂、变形、缺损、无螺纹、螺纹残缺等现象。
螺钉帽应无异物堵塞。
5.2 尺寸检验项目和标准序检验项目检验描述及标准要求1结构尺寸要求测量的尺寸在规格书允许的范围内或螺丝确认样品的尺寸一致。
5.3 可靠性检验项目和标准序检验项目检验描述及标准要求1装配效果螺丝：选用标准的螺丝头，使用电、风批在塑胶件螺钉孔或标准配套螺母上连续打5次，要求螺丝槽不打死，螺丝不断裂、滑丝螺母：与标准螺丝套配，不滑丝或旋入困难。
2抗氧化性能放入盐水中浸泡2小时后捞起晾干24小时后看螺丝表面是否会出现氧化、生锈等现象5.4 包装检验项目与标准5.4.1 产品内包装要求产品堆放规整，并有防潮保护。
产品外包装采用纸箱包装，应牢固，不破损，包装箱上应付有产品名称，数量，生日期等标志。
5.4.3 产品在运输中一定要避免冲击、挤压、雨淋、受潮以及化学的腐蚀。
5.4.4 每批次货要求附有送货单、出厂检验报告。
6、检验、判定6.1 从批产品中随机抽取相应的样本进行检验；6.2 抽样检验中发现的不合格品数小于或等于相应的接收数Ac,则该批产品判为合格；6.3 若抽样检验中发现的不合格数等于或大于相应的拒收数Re，则该批产品判定为不合格；7、不合格的处置7.1 通常情况下，不合格的批产品不得发放生产。
IQC物料检验规范--螺丝、垫片
CR
MA
MI
包
装
1.包装无标识，外标识与实物不一致。
目测
★
2.包装箱破损及严重脏污，包装不良。
★
3.不同规格型号混装。
★
外观
1.表面脏污。
目测
★
2.表面氧化，生锈、毛刺。
★
3.螺丝头打花，阻塞。
★
4.表面电镀颜色与要求不符。
★
5.丝牙外形不良，牙尾不尖，无丝牙。
★
6.表面破损、残缺，变形。
★
7.混料，混有其它规格型号。
★
尺寸
外形尺寸不符要求（抽10PCS检验,判定标准AC=0）。
游标卡尺
★
见技术要求
试装
试装不符要求（抽10PCS检验,判定标准AC=0）。
★
用相应的组装件进行实装
附注：
拟制：
审批：
日期：
IQC物料检验规范
主
题
螺丝、垫片
版本：1.0
第1页
共1页
文件编号：QA-OI-A-016
说
明
1.目的：规范物料检验，保证产品质量。
2.范围：适用于IQC物料检验。
3.抽样标准：依据GB2828-87 II级一次抽样，致命缺陷（CR）AQL0.1；重缺陷（MA）AQL0.4；轻缺陷（MI）AQL1.5。
4.试验项目：可焊性、试装项目每批试验10PCS，判定标准AC=0。
5.本检验规程未尽项目，需检验可参照国标要求。当检验规范的检验项目在技术要求中未作规定时，可不作检验要求。
6.来料规格型号与BOM及封样不符时，缺陷类别为重缺陷（MA）。
7．“★”表示选定项目。
检验
项目
螺丝、螺母检验规范
1、目的和范围
本规范规定了螺丝螺母的抽样、检验、判定和不合格的处置。
本规范适用于外协加工件螺丝螺母的进货检验。
2、引用标准
GB-2828-2003 逐批检查计数抽样及抽样表
4、检验方法 4.1 外观检验：
在适当光照条件下，裸眼距离30CM 检查进行直观检验； 4.2 尺寸检验：
使用测量精度应不小于0.02mm
的游标卡尺测量其结构尺寸，用标准件套配不可测量尺寸。
4.3 可靠性检验： 详见5.3
5、 检验项目及标准
5.4 包装检验项目与标准
5.4.1 产品内包装要求产品堆放规整，并有防潮保护。
5.4.2 产品外包装采用纸箱包装，应牢固，不破损，包装箱上应付有产品名称，数量，生日期等标志。
5.4.3 产品在运输中一定要避免冲击、挤压、雨淋、受潮以及化学的腐蚀。
5.4.4 每批次货要求附有送货单、出厂检验报告。
6、检验、判定
6.1 从批产品中随机抽取相应的样本进行检验；
6.2 抽样检验中发现的不合格品数小于或等于相应的接收数Ac,则该批产品判为合格；
6.3 若抽样检验中发现的不合格数等于或大于相应的拒收数Re，则该批产品判定为不合格；
7、不合格的处置
7.1 通常情况下，不合格的批产品不得发放生产。
仓库应及时反馈采购部门，并在规定的
时间内向供应商退换；
7.2 让步接收应经不合格品审理，必要时应征得客户同意。
螺丝进料检验规范
螺丝进料检验规范
文件编号 版次 页次 日期 A0 Page 1/1 抽样标准 GB/T2828.1-2012 正常检验 一次抽样 一般检验水平Ⅱ级 CR:0.15 MA:1.0 MI:2.5 NO. 变更 履历 变更日期 变更内容
允收水准
NO.
检验项目
检验内容
1.表面镀层均匀，不可有氧化丶锈斑丶脏污现象；
检验依据
缺陷类别丶变形不良； 1 外观 3.同一批量中,不可混有不同规格物料； 4.螺丝无丝牙现象； 5.依图纸/承认书及样板核对表面处理（镀锌、镀镍、镀彩锌等）。 1.按照图纸/承认书标注尺寸要求，进行尺寸检查； 2 结构/尺寸 2.按照图纸/承认书检查来料螺丝螺纹规格。 1.盐雾实验： 5%浓度NaCl溶液，PH6.5-7.2，箱内温度35±2℃，湿度85%以上； 测试时间：镀镍12H，镀白锌8H，黑锌48H,彩锌48H（客户或承认书另有要求的 以承认书为准），用清水冲洗掉表面溶液后不可有镀层起层、脱落丶变色等现象。 1.用螺丝刀将螺丝与所搭配物料螺钉孔或标准配套螺母进行组装， 无出现螺丝断裂丶旋不进或滑牙现象。 1.根据来料单据/图纸/承认书核对来料包装方式、数量，确认来料标示清楚丶完整； 5 包装/标识 2.不可有短装、混料、包装破损、包装脏污等不良现象。 图纸/承认书 CR 图纸/承认书 /信赖性测试 规范 MA MA 图纸/样板/ 承认书 目视 CR
卡尺/千分尺/螺纹规 (10PCS/LOT)
3
信赖性测试
MA
盐雾试验机 (20PCS/LOT)
4
组装/实配
图纸/承认书
CR
螺丝刀 (10PCS/LOT)
来料单据/ 图纸/承认书
MI
目视
制作：
审核：
批准：
螺丝标准规范
文件类别Document Classification 文件名称DocumentTitle紧固件检验标准Inspection Standard ForFastener目前版本RevisionA三级文件Class Three页码Page 1 / 9 1.目的规范紧固件的检验标准，以使产品的工艺要求和一致性得到有效控制2. 适用范围本标准适用于本公司所有外购紧固件如：螺丝、螺母等的采购及验收3.检验项目及执行标准螺丝类检验标准检验项目检验标准检验方式抽样计划MAJ MIN 参考文件外观检验色泽：依规格书要求与样品核对表面处理（镀锌，镀铬，镀镉，镀镍，镀五彩，烤漆等）是否符合要求对比封样MAJ:AQL=1.MIN:AQL=0.65▲规格书材质：检查材质是否符合规格书的要求磁石检测（区分铁与304不锈钢）▲规格书不可有毛疵，毛边，变形，破损，加工不良或成型不良等异常现象目视▲/表面电镀层应均匀，不可有氧化，锈斑，电镀不良，烤漆脱落等异常现象目视▲/不可有混装（混入其它不同之螺丝或垫圈），短装，缺附件（垫片、垫圈等）等异常现象目视▲/规格尺寸头形：盘头、沉头等目视▲规格书公称直径：用卡尺测量并与规格书对照是否符合要求卡尺测试▲规格书公称长度：用卡尺测量并与规格书对照是否符合要求卡尺▲规格书文件类别 Document Classification文件名称 Document Title紧固件检验标准Inspection Standard ForFastener 目前版本RevisionA 三级文件 Class Three页码Page2 / 9注释：○1中性盐水喷雾试验法:依据IEC 68-2-11之规范施行.测试条件: (Tested condition)a) 盐雾浓度(Consistency of salt spray): 5±1% b) 氯化钠(NaCl): 99.8%以上c) 试验温度(Test temperature): 35±2℃ d) 喷雾量(Spray amount): 1-2 ml/hr/80cm^2 e) 酸碱值: 35±2℃时,PH 值6.5-7.2 f) 试验时间: 24小时.g) 实验湿度(Test Humidity): 85%以上;h) 压缩空气压力(Compress air pressure): 1.25 kgf/cm^2○2扭力测试：螺钉试件的杆部（镀层或无镀层的）应夹紧在与螺钉螺纹相匹配的、开合的、螺纹模具或其他装置内；螺钉夹紧部分不应损伤，且至少有两扣完整螺纹伸出夹紧装置并除螺钉末端外至少有两扣完整螺纹夹紧在夹具内。
螺丝螺母铆钉垫圈检验标准与规范
MA
MI
外观
本体
一般抽样
正常光线下检查本体表面
成型良好，螺纹良好、无破裂、无开槽等不良现象，形状与资料要求或样品相符
成型不良，螺纹不良、有破裂、开槽等不良现象，形状与资料要求或样品不符
√
1.0以上
视力
尺寸
长度、厚度、直径
一般抽样
用卡尺测量承认要求尺寸或与样品比对一致
与资料要求或样品相符
与资料要求或样品不符
螺纹有无牙、缺牙、牙粗、牙细、牙纹浅等不良
√
整体颜色及形状与资料要求或样品一致
整体颜色及形状与资料要求或样品不一致
√
XXXX股份有限公司司
文件编号
版 次
原材料检验标准与规范
修 订 码
生效日期
2016
原材料名称：螺丝、螺母、铆钉、垫圈
页 码
3/4
检验项目
抽样水平
检验方法
检验标准
不良描述
不良判定
检验工具
√
手置
续上表一
限XXXX股份有限公司公司
文件编号
版 次
原材料检验标准与规范
修 订 码
生效日期
2016
原材料名称：螺丝、螺母、铆钉、垫圈
页 码
4/4
4.特殊项目检验标准及检验方法
4.1材质保证：同一材质物料,供应商须向我司提供原料出厂材质证明书；每年核查一次，无材质证明书按MA判定处理。
4.2材质安规证书及型式检测报告：对于符合安规性,供应商须每年向我司提供最新版安规证书及型式检测报告：每年核查一次无提供安规资料或安规资料不真实有效按MA判定处理。
XXXX股份有限公司
文件编号
版 次
原材料检验标准与规范
螺丝安装验收标准
螺丝安装验收标准
螺丝安装验收标准主要包括以下几点：
1. 螺栓头、螺母与被连接件的接触应紧密。
2. 螺栓（螺钉）与螺母拧紧后，螺栓应露出螺母2～3个螺距。
3. 螺栓支承面应与被紧固零件贴合。
4. 沉头螺钉紧固后，沉头应埋入机件内，不得外露。
5. 多只螺栓（螺钉）连接同一装配件在紧固时，各螺栓（螺钉）应交叉、对称和均匀地拧紧。
如有定位销，应从靠近该销的螺栓（螺钉）开始均匀拧紧螺栓。
6. 对接触面积和接触间隙有特殊要求的，应按规定的要求进行检验。
请注意，这些标准并非全部标准，具体验收标准可能会根据具体情况和需求进行调整。
在安装螺丝时，建议遵循相关行业标准和规范，并进行相应的检查和测试，以确保安装质量和安全性。
螺丝质量检验规范
螺丝质量检验规范1.引言本文档旨在制定螺丝质量检验的规范，以确保螺丝产品的质量符合标准要求并满足客户的需求。
螺丝作为机械设备中常用的连接元件，其质量对于设备的安全和可靠性至关重要。
2.检验标准螺丝质量的检验应基于以下标准之一：- 国家标准：按照国家制定的相关标准进行检验；- 行业标准：按照行业内普遍接受的标准进行检验；- 客户要求：根据客户提供的特定要求进行检验。
3.检验项目螺丝质量的检验项目包括但不限于以下内容：- 尺寸：检查螺丝的长度、直径、螺纹等尺寸是否符合标准要求；- 螺纹：检查螺纹的牙距、牙深、牙型等是否符合标准要求；- 表面处理：检查螺丝的表面处理质量，如镀层、涂层等是否均匀、光滑；- 质量缺陷：检查螺丝是否存在缺陷，如裂纹、变形等；- 材质：检查螺丝的材质是否符合标准要求。
4.检验方法螺丝质量的检验方法应遵循以下原则：- 目测检查：通过目视观察螺丝的外观、表面处理等特征进行判断；- 测量检验：使用相关测量工具进行尺寸、螺纹等参数的测量；- 功能性测试：将螺丝与相应的构件组装，并测试其连接是否稳固、牢固。
5.检验记录对于每一批次的螺丝质量检验，应建立完整的检验记录，记录包括以下内容：- 检验日期、批次编号、检验员等基本信息；- 检验项目及结果；- 异常情况的处理和说明；- 检验设备的校准情况。
6.品质控制定期进行螺丝质量的检验，包括供应商自检和第三方检验，以确保产品质量的稳定性和一致性。
发现质量问题时，及时采取纠正措施并对原因进行分析，以避免类似问题的再次发生。
结论本文档提供了螺丝质量检验的规范，涵盖了检验标准、检验项目、检验方法、检验记录和品质控制等方面内容。
遵循本规范进行螺丝质量的检验，能够有效保障产品的质量和可靠性，满足客户的需求和期望。
如有任何问题或改进意见，请随时与质量部门联系。
螺丝检验标准
螺丝检验标准1. 目的：为了规范公司对原材料的进料品质检验工作，并统一检验标准要求及检验方法。
2. 适用范围：适用于对螺丝的进料检验，样品确认检验，生产过程出现的不良确认检验。
3. 抽样方案：检查水平：一般检查水平IIAQL值：Cr=0 Ma=0.65 Mi=2.5。
4. 标准内容No . 检验项目标准要求检验方法检验工具/设备备注1 外观1) 表面要完整,无破裂、磨损、缺损。
2) 金属应无氧化。
3) 漆层或镀层光泽要均匀,不能有起泡,龟裂。
4) 漆层或镀层不能有脱落。
5) 表面应整洁无污渍。
目视放大镜2 尺寸1)尺寸应符合图样。
2)头形应符合工艺图纸要求或与样板一致。
3)螺丝头与镙纹杆要求垂直。
测量卡尺水平仪（直角尺）3 防蚀性(关键点)用5%盐水浸24小时不应退色，生锈。
具体情况可参照国标《盐雾实验通行标准》目视放大镜4 材质材质应符合（规格书）或技术图样对比样本称重量电子称5包装防护1）外包装箱不允许有破损、变形、受潮；2）外包装箱标识应有供应商名称、生产日期、OK标贴、检验员、规格型号、物料代码、产品颜色、数量等，来料名称与系统物料名称应一致；3）应使用规定的防护包装材料目视目视6 实装配1）用电批将螺钉与螺母组装，不能出现装不进或旋不紧；2）与螺母试装（按规定力矩）后，注意检查是否旋到位，槽位应不能打滑。
目视实际操作扭力计。
螺丝检验规程
一、主要内容与适用范围：
1、本规程规定了检验的检查内容、验收规则。
2、本规程适用于本公司电吹风所使用的部件入库检验。
二、检验内容：
序号
检查项目
技术要求
检验工具
及方法
缺陷判断
CR
MA
MI
1
外观
1.1与样品是否相符
1.2无生锈﹑氧化﹑电镀层脱落﹑起皱﹑光泽度差等
1.3无披锋﹑利角﹑毛刺﹑刮手﹑断裂等不良
1.4.表面无油污﹑刮花等
1.5表面牙数及牙的粗细符合要求
1.6螺丝头部”+”,”H”字或其它形状无变形,花头等.
目视
√
√
2
尺寸
2.1参照相应图纸检查重要尺寸应在规定范围内.
2.2无图纸时参照样板测量
游标卡尺
√
3
防锈
将来料浸于5%浓度Nacl溶液中24小时后取出零件有氧化生锈现象
盐雾
试验机
√
4
材质
符合技术规定的要求。
目视
（样本）
√
5
包装
材料、包Байду номын сангаас方式符合规定要求.
目视
√
三、验收规则：
1．验收在IQC进行，抽样检验依GB/T2828.1-2003《计数抽样检验程序》一次抽样方案进行，其抽样水平与接收质量限依下表：
项目
抽样水平
缺陷分类及接收质量限
外观、尺寸
II
CR=0
MA=1.0
MI=2.5
材质、包装
S-2
2.检验后对已检产品作好相应的标识,并作检验记录，合格入库，不合格按不合格品控制程序作相应的处置。
拟制:审核:批准:
螺丝、螺母标准件检验规范
螺丝、螺母标准件检验规范
一、目的
本文档旨在制定螺丝、螺母标准件的检验规范，确保产品质量
符合相关标准和要求。
二、检验要求
1. 外观检查：螺丝、螺母表面应无明显的划痕、氧化、锈蚀等
缺陷。
2. 规格检查：螺丝、螺母应符合相关标准规定的尺寸、材质等
要求。
3. 功能检查：螺丝与螺母之间的拧合应达到预期的紧固效果。
三、检验流程
1. 取样：从生产批次中随机抽取一定数量的螺丝、螺母进行检验。
2. 外观检查：仔细观察螺丝、螺母表面是否存在明显缺陷，记
录检查结果。
3. 规格检查：使用合适的测量工具对螺丝、螺母进行尺寸测量，并与相关标准进行比对，记录检查结果。
4. 功能检查：将螺丝与螺母进行拧合，检查是否能够紧固良好，记录检查结果。
5. 检验结果评定：根据检查结果，判定螺丝、螺母是否合格，
并记录评定结果。
四、检验记录
1. 对每个检验批次的螺丝、螺母进行详细记录，包括检验日期、批号、检验人员等信息。
2. 记录每个螺丝、螺母的外观检查结果、规格检查结果和功能
检查结果。
3. 若发现不合格螺丝、螺母，记录具体缺陷，并采取相应的措
施进行处理。
五、质量控制台账
1. 通过以上检验流程产生的检验记录将作为质量控制台账进行
保存。
2. 质量控制台账应包括每个检验批次的信息、检查结果以及评
定结果。
3. 质量控制台账应按照一定的存档规定进行保存，并定期进行
备份。
以上为螺丝、螺母标准件检验规范，希望能够确保产品质量，并满足相关标准和要求。
螺丝质量检验手册
螺丝质量检验手册一. 前言螺丝作为机械工程中常用的紧固件，其质量直接影响到机械装配的品质和性能。
为确保螺丝的可靠性和稳定性，特制定本螺丝质量检验手册，以规范和指导螺丝质量检验的过程和要求。
二. 螺丝质量检验的目的螺丝质量检验的主要目的在于确定螺丝的尺寸、形状、机械性能和表面质量等方面是否符合设计要求和标准规范，以保证螺丝在使用过程中的安全可靠性。
三. 螺丝质量检验的方法和步骤1. 外观检验螺丝的外观检验主要是通过肉眼观察螺丝表面是否有明显的划痕、氧化、变形等缺陷，并检查螺丝的颜色和表面光洁度是否满足要求。
2. 尺寸测量螺丝的尺寸测量包括直径、长度、螺纹长度、螺纹间距等参数的精确测量。
可使用螺丝测量仪、千分尺、游标卡尺等工具进行测量，并与设计图纸中的要求进行比对。
3. 螺纹检验螺丝的螺纹检验是检测螺丝的螺纹是否符合标准螺纹形状和规格要求。
常用的方法有使用螺纹卡尺进行测量、比对螺纹规格和形状等。
4. 材料检验螺丝材料的检验主要是通过化学成分分析仪等设备来检测螺丝的成分是否符合标准要求，并进行拉伸测试和硬度测试等来检验螺丝的机械性能是否合格。
5. 相关性能检验根据螺丝的应用需求，还需要进行一些特殊的螺丝性能检验，如螺丝的拉伸强度、扭矩性能、抗冲击性能等。
四. 螺丝质量检验记录和报告在进行螺丝质量检验时，应按照规定的程序和标准要求进行记录。
包括螺丝产品信息、检验项目、检验结果及合格标志等内容，同时还需要保存原始记录和相应的检验报告，以备查验。
五. 螺丝质量问题的处理在螺丝质量检验中，如果发现存在不合格的螺丝，应及时进行问题的分析和处理。
包括查找原因、追溯问题源头、采取修改措施、更换材料等，以确保螺丝的质量问题得到解决。
六. 螺丝质量持续改进措施为确保螺丝质量的稳定性和持续改进，还应采取一系列有效的措施。
包括加强供应商质量管理、优化生产工艺、持续培训和改进人员素质等，以提高螺丝的整体质量水平。
七. 结束语通过本螺丝质量检验手册的制定和执行，能够规范和指导螺丝质量检验的过程和要求，确保螺丝的质量符合设计要求和标准规范。
螺丝检验规范
H1
0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 1+0.01/-0.01 0.7+0.05/-0.05 0.6+0.05/-0.05 0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 0.5+0.05/-0.05 0.2+0.05/-0.05 0.3+0.05/-0.05 1+0.01/-0.01 0.7+0.05/-0.05 0.6+0.05/-0.05
2.2-2.8kgfcm
1.6MAX
0.4MAX 0.5 1.61-1.66
2.6-3.1kgfcm
1.7
1.7+0.05/-0.05 1.9MAX 2+0.05/-0.05
0.5MAX 0.4MAX 0.5MAX 0.64 1.91-1.96
2.4-3.0kgfcm
2
4.5-5.5kgfcm
一、Z1与Z2的测量方法依附件。 二、力达制造之自攻牙螺丝均为三角自攻 牙，图面以“A”标示。 三、“+”字冲头选择依据螺丝外径而定， “+”字穴规格依据“NHK”零番针规格尺寸 表检查，未注公差以±0.05计算。 四、“L”根据客户需求而定未注公差则以 +0/-0.2一般螺丝公差为标准。 五、“M"寸法均为成品寸法。 六、扭力值标准只针对热处理螺丝而定，未 经热处理螺丝扭力不作检测。 七、从安全角度考虑H为0.2±0.05 0.3±0.05螺丝扭力标准适当降低0.2kgfcm 。 八、黑色螺丝（染黑、烤漆）增加表面硬度 要求：拆装3次无脱漆。 九、此份标准经双方检讨确定，后续按该标 准进行检讨，如有不适的部分，经双方同 意，可作适当变更。
螺丝通用检验规范
XXX 电子有限公司
五金材料检验规范
2020.7.1
版本
2.0
文件编号 页次
3-品管-64 1-2
材料名称
供货商/料 号
SCREW H 系列
机种系列 成品客户
共享 ∕
NO. 一、 包装
二、 外观
检验 项目 包装
外观
检查 方式 目视
目视
规格要求
缺点描述
判定
CRI
MA J
MIN
A. 标签贴纸按要求贴 于物料右上角;
现象;
电批 扭力 计
A. 将电批调至相应的 扭力试锁不出现断, 滑牙之现象;
B. 将扭力计调至螺丝 对Байду номын сангаас的扭力最大范
a. 试锁滑牙(材质硬度不够); b. 试锁断(材质硬度过高);
头部或螺钉杆断;
围;
若图纸上无公差,即以以下公差为准:
长度: +0.1-0.5mm;
直径: +0-0.15mm;
头宽: ±0.1mm.
B. 标签贴纸上的料号 要与进料单上的料 号及实物相符;
C. 外 箱 不 可 破 裂 , 脏 污,变形,必须使用双 坑纸包装;
标签贴纸不规范;
实物与标签贴纸上的料号及进 料单上料号不符;
纸箱破,物料外露,摆放不整齐, 纸箱使用单坑纸包装;
ˇ ˇ
ˇ
D. 防潮性良好;
无防潮处理;
ˇ
A. 来料电镀要求发亮, 镀层无脱落,开裂, 生锈现象;
环保 标识
目视
外箱须按要求粘贴环 保标识
无环保标识或漏贴标识
六
环保 资料 期限
查询 SAP
物质环保资料符合规 定期限
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20xx-xx-xx
xxxxx 有限公司
五金材料检验规范
版本
1.0
材料名称 供应商/料号
SCREW H 系列
机种系列 成品客户
文件编号 页次
3-PE-55 1-2
共享 ∕
NO.
一、 包装
二、 外观
检验 项目
包装
外观
检查方 式
规格要求
缺点描述
CRI
A. 标签贴纸按要求贴于物料 标签贴纸不规范;
a. 电镀无光亮,镀层脱落,开裂,生锈,异 色;
b. 电镀不光滑;
c. 电镀呈五彩;
目视
混料(长、短、粗、细、头型、类别、粗牙与 B. 来料必须与 SIR 要求相符,不
细牙、尾部混料),混装(整箱混装,一箱混装 能有混料,混装,堵槽之现象;
其它料号),堵十字槽;
C. 头部不能刮手;
a. 头部有轻微刮手现象,组装不致刮伤手; b. 头部批锋锐利,刮手;
B. 将扭力计调至螺丝对应的 头部或螺钉杆断;
扭力最大范围;
五、 公差 要求
公差要求
若图纸上无公差,即以以下公差为准: 长度: +0.1-0.5mm; 直径: +0-0.15mm; 头宽: ±0.1mm.
环保 标识
目视
外箱须按要求粘贴环保标识
无环保标识或漏贴标识
六
环保 资料 期限
查询 SAP
物质环保资料符合规定期限 查询 SAP 系统显示已超期
V
V
核准
审核
作成
D. 牙型要与规格书相符;
牙型与规格书不符;
E. 十字槽要与批头吻合;
试装十字槽与批头不吻合;
判定
MAJ MIN
ˇ
ˇ
ˇ ˇ ˇ ˇ ˇ
ˇ
ˇ ˇ ˇ ˇ
参照螺丝规格对照表进行检验:
A. 细牙螺丝为特别要求 M3 直 如规格不符的试锁为准;
ˇ
径应在 2.84~2.88mm:
三、 尺寸
尺寸
游标 卡尺
B. 粗 牙 螺 丝 M3 直 径 在 不在范围之内试锁为准,锁不进;
右上角;
目视
B. 标签贴纸上的料号要与进 实物与标签贴纸上的料号及进料单上料号 料单上的料号及实物相符; 不符;
C. 外箱不可破裂,脏污,变形, 纸箱破,物料外露,摆放不整齐,纸箱使用
必须使用双坑纸包装;
单坑纸包装;
D. 防潮性良好;
无防潮处理;
A. 来料电镀要求发亮,镀层无 脱落,开裂,生锈现象;
七、检查条件.
1 检查距离：30~50cm; 2 检查时间：3-5S/颗; 3 检查角度：以垂直正视为准±45 度 4 外观检查：依据 ANSI/ASQZ1.4 第 II-A 表； 5.性能尺寸：以检测 5PCS 材料为依据判定；
3-PE-55 2-2
共享 ∕
判定
CRI MAJ MIN
ˇ ˇ ˇ ˇ
ˇ
2.88~2.96mm;
C. 特殊螺丝按照 SIR 上的尺寸; 超出公差以试锁为准,锁不进,断;Biblioteka ˇ文件名称 制定日期
20xx-xx-xx
xxxxx 有限公司
五金材料检验规范
版本
1.0
材料名称 供应商/料号
SCREW H 系列
机种系列 成品客户
文件编号 页次
NO.
检验
项目
检查 方式
规格要求
缺点描述
1. 电 镀 是 否良好
四、 性能
2.硬 度
5%浓 度盐水
电批 扭力计
5%深度的盐水浸泡 48H 取出, 清水洗干凈,在常温下晾干 16H 后观察,不能有生锈,变色现 象;
有生锈,变色现象产生;
A. 将电批调至相应的扭力试 a. 试锁滑牙(材质硬度不够); 锁不出现断,滑牙之现象; b. 试锁断(材质硬度过高);
