垫圈选用指南
垫圈分类及其国标
垫圈分类及其国标
垫圈是一种用于增加支承面、遮盖较大孔眼、防止损伤零件表面的零件，通常由金属或塑性材料制成。
垫圈的分类及其国标如下：
1.平垫圈：平垫圈主要用于金属零件，以增加支承面、遮盖较大的孔眼，以及防
止损伤零件表面。
根据国标，平垫圈可以分为十种类型，包括GB/T 95-2002《平垫圈C级》、GB/T 96.1-2002《大垫圈A级》、GB/T 96.2-2002《大垫圈C 级》、GB/T 97.1-2002《平垫圈A级》、GB/T 97.2-2002《平垫圈倒角型A 级》、GB/T 97.3-2000《销轴用平垫圈》、GB/T 97.4-2002《平垫圈用于螺钉和垫圈组合件》、GB/T 97.5-2002《平垫圈用于自攻螺钉和垫圈组合件》、GB/T
97.5-2002《平垫圈用于自攻螺钉和垫圈组合件》、GB/T 848-2002《小垫圈A
级》、GB/T 5287-2002《特大垫圈C级》等。
2.弹簧垫圈：弹簧垫圈是一种由弹簧制成的紧固件，主要用于将两个零件紧固在
一起。
根据国标，弹簧垫圈可以分为三种类型，包括内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫圈等。
3.其他类型垫圈：除了平垫圈和弹簧垫圈外，还有止退垫圈、斜垫圈等其他类型
的垫圈。
其中，止退垫圈主要用于将螺母或其他紧固件紧固在螺栓或其他轴上，防止其松动或脱落；斜垫圈主要用于将工字钢、槽钢翼缘之类倾斜面垫平，使螺母支承面垂直于螺杆，避免螺母拧紧时使螺杆受弯曲力。
以上是垫圈分类及其国标的简要介绍，不同类型的垫圈具有不同的用途和特点，选择合适的垫圈可以提高机械设备的可靠性和安全性。
槽钢用方斜垫圈的使用_概述说明
槽钢用方斜垫圈的使用概述说明1. 引言1.1 概述槽钢是一种常见的建筑材料，广泛应用于各个领域。
在槽钢的使用过程中，方斜垫圈作为重要的配件，具有多样化的功能和作用。
本文将对槽钢用方斜垫圈的使用进行全面的概述，包括方斜垫圈的定义与作用、分类与规格以及其在槽钢使用中的优势和应用场景。
1.2 文章结构本文分为五个部分，首先是引言部分，详细介绍本文涉及内容和结构。
第二部分通过对方斜垫圈的定义与作用、分类与规格进行详细说明，让读者对方斜垫圈有一个全面深入的了解。
第三部分主要关注槽钢用方斜垫圈使用时需要注意事项，并提供安装准备工作、安装过程中需注意事项以及保养和维护建议等相关信息。
第四部分通过实际案例分析和经验总结，给出方斜垫圈在项目中应用效果的具体案例和解决方法分享，并总结如何更好地使用方斜垫圈来提升槽钢的使用效果。
最后，第五部分为结论，对全文进行总结和回顾。
1.3 目的本文旨在提供关于槽钢用方斜垫圈的详细说明和使用指南，使读者能够全面了解方斜垫圈的定义、作用、分类和规格，并掌握槽钢使用中应注意的事项，以及通过案例分析和经验总结来提高方斜垫圈的有效应用。
通过本文内容，读者将能够更好地选择适合自己需求的方斜垫圈，并合理利用其优势来提升槽钢使用效果。
2. 槽钢用方斜垫圈的使用：2.1 方斜垫圈的定义与作用：方斜垫圈是一种强度高、耐磨性好的零件，通常由金属材料制成。
它被广泛应用于槽钢的连接和固定过程中。
其主要作用是通过增加槽钢与支撑物之间的摩擦力，提高槽钢的稳定性和安全性。
2.2 方斜垫圈的分类与规格：方斜垫圈根据材料可以分为不锈钢方斜垫圈、碳钢方斜垫圈等多种类型。
根据规格和尺寸的不同，可以选择适合槽钢的具体型号和型式。
2.3 方斜垫圈在槽钢使用中的优势与应用场景：方斜垫圈具有以下优势，并在许多应用场景中发挥重要作用：首先，方斜垫圈能够增加槽钢连接处的固定摩擦力，有效抵抗外部力量对连接点产生的挤压和移动，在一定程度上提高了结构整体刚度。

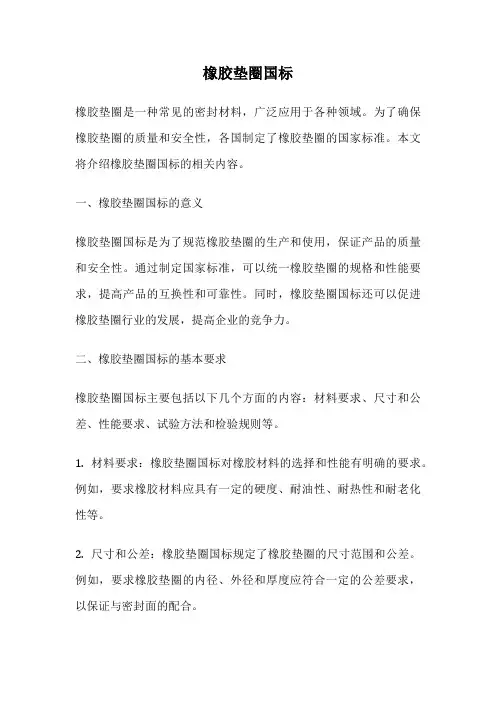

橡胶垫圈国标
橡胶垫圈国标橡胶垫圈是一种常见的密封材料，广泛应用于各种领域。
为了确保橡胶垫圈的质量和安全性，各国制定了橡胶垫圈的国家标准。
本文将介绍橡胶垫圈国标的相关内容。
一、橡胶垫圈国标的意义橡胶垫圈国标是为了规范橡胶垫圈的生产和使用，保证产品的质量和安全性。
通过制定国家标准，可以统一橡胶垫圈的规格和性能要求，提高产品的互换性和可靠性。
同时，橡胶垫圈国标还可以促进橡胶垫圈行业的发展，提高企业的竞争力。
二、橡胶垫圈国标的基本要求橡胶垫圈国标主要包括以下几个方面的内容：材料要求、尺寸和公差、性能要求、试验方法和检验规则等。
1. 材料要求：橡胶垫圈国标对橡胶材料的选择和性能有明确的要求。
例如，要求橡胶材料应具有一定的硬度、耐油性、耐热性和耐老化性等。
2. 尺寸和公差：橡胶垫圈国标规定了橡胶垫圈的尺寸范围和公差。
例如，要求橡胶垫圈的内径、外径和厚度应符合一定的公差要求，以保证与密封面的配合。
3. 性能要求：橡胶垫圈国标对橡胶垫圈的性能有一系列的要求。
例如，要求橡胶垫圈的抗拉强度、伸长率、硬度和压缩变形等性能应符合规定的要求。
4. 试验方法：橡胶垫圈国标规定了橡胶垫圈的试验方法，用于检测橡胶垫圈的性能。
例如，通过拉伸试验、硬度试验和压缩变形试验等，来评估橡胶垫圈的质量和性能。
5. 检验规则：橡胶垫圈国标还规定了橡胶垫圈的检验规则，包括抽样方法、检验项目和判定条件等。
通过检验规则，可以对橡胶垫圈进行有效的质量控制和监督。
三、橡胶垫圈国标的应用范围橡胶垫圈国标适用于各种领域的橡胶垫圈产品，包括工业设备、汽车、建筑、航空航天等。
无论是在机械设备的密封、管道连接的密封还是其他应用场景，橡胶垫圈都起着重要的作用。
四、橡胶垫圈国标的影响橡胶垫圈国标的制定对橡胶垫圈行业具有重要的影响。
首先，橡胶垫圈国标提高了产品的质量和可靠性，增加了用户的信任和满意度。
其次，橡胶垫圈国标促进了橡胶垫圈行业的发展，推动了技术的进步和创新。
此外，橡胶垫圈国标还为企业之间的竞争提供了一个公平的竞争环境。
平垫圈材料的选择
垫圈材料的选择2008-11-27 来源：未知收藏此信息推荐给好友在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。
平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。
弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。
对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。
对于薄板连接处，不应采用弹簧垫圈结构。
据统计，弹簧垫圈在汽车上使用得越来越少了。
齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。
对于弹簧垫圈、弹性垫圈，根据国标，一般可选择GB699-1999 《优质碳素结构钢》中的60 、70 钢和65Mn 钢。
我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5 286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、G B/T97.2－2002、GB/T97.4－2002及GB/T5287－2002 等平垫圈标准。
根据平垫圈性能等级，作者推荐使用材料：对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到110HV 左右；对于140HV级的可选用08F、08Al及10、10F等等，表面硬度可达到140HV左右；对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。
由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。

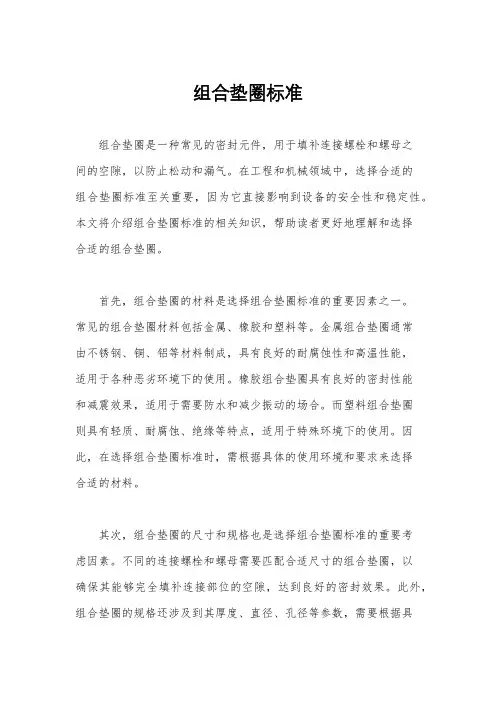

组合垫圈标准
组合垫圈标准组合垫圈是一种常见的密封元件，用于填补连接螺栓和螺母之间的空隙，以防止松动和漏气。
在工程和机械领域中，选择合适的组合垫圈标准至关重要，因为它直接影响到设备的安全性和稳定性。
本文将介绍组合垫圈标准的相关知识，帮助读者更好地理解和选择合适的组合垫圈。
首先，组合垫圈的材料是选择组合垫圈标准的重要因素之一。
常见的组合垫圈材料包括金属、橡胶和塑料等。
金属组合垫圈通常由不锈钢、铜、铝等材料制成，具有良好的耐腐蚀性和高温性能，适用于各种恶劣环境下的使用。
橡胶组合垫圈具有良好的密封性能和减震效果，适用于需要防水和减少振动的场合。
而塑料组合垫圈则具有轻质、耐腐蚀、绝缘等特点，适用于特殊环境下的使用。
因此，在选择组合垫圈标准时，需根据具体的使用环境和要求来选择合适的材料。
其次，组合垫圈的尺寸和规格也是选择组合垫圈标准的重要考虑因素。
不同的连接螺栓和螺母需要匹配合适尺寸的组合垫圈，以确保其能够完全填补连接部位的空隙，达到良好的密封效果。
此外，组合垫圈的规格还涉及到其厚度、直径、孔径等参数，需要根据具体的安装要求和使用环境来选择合适的规格。
另外，组合垫圈的标准化也是非常重要的。
标准化的组合垫圈能够保证其质量和性能稳定，方便用户进行选择和替换。
目前，国际上常见的组合垫圈标准包括GB/T 97.1-2002《平垫圈》、GB/T 97.2-2002《弹性圈》等。
这些标准规定了组合垫圈的材料、尺寸、性能要求等，为用户提供了参考依据。
最后，选择组合垫圈标准时，还需要考虑到其耐磨性、耐压性、耐腐蚀性等性能指标。
不同的使用环境和工况对组合垫圈的性能要求也会有所不同，因此需要根据具体情况进行选择。
综上所述，选择合适的组合垫圈标准需要考虑到材料、尺寸、规格、标准化和性能等多个方面的因素。
只有在综合考虑这些因素的基础上，才能选择到适合自己需求的组合垫圈，确保设备的安全性和稳定性。
希望本文能够帮助读者更好地理解和选择合适的组合垫圈标准，为工程和机械领域的应用提供参考依据。

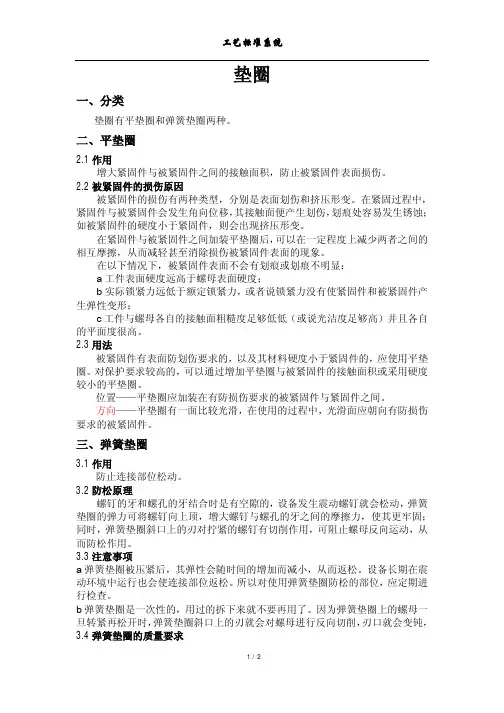

垫圈标准
垫圈一、分类垫圈有平垫圈和弹簧垫圈两种。
二、平垫圈2.1作用增大紧固件与被紧固件之间的接触面积，防止被紧固件表面损伤。
2.2被紧固件的损伤原因被紧固件的损伤有两种类型，分别是表面划伤和挤压形变。
在紧固过程中，紧固件与被紧固件会发生角向位移，其接触面便产生划伤，划痕处容易发生锈蚀；如被紧固件的硬度小于紧固件，则会出现挤压形变。
在紧固件与被紧固件之间加装平垫圈后，可以在一定程度上减少两者之间的相互摩擦，从而减轻甚至消除损伤被紧固件表面的现象。
在以下情况下，被紧固件表面不会有划痕或划痕不明显：a工件表面硬度远高于螺母表面硬度；b实际锁紧力远低于额定锁紧力，或者说锁紧力没有使紧固件和被紧固件产生弹性变形；c工件与螺母各自的接触面粗糙度足够低低（或说光洁度足够高）并且各自的平面度很高。
2.3用法被紧固件有表面防划伤要求的，以及其材料硬度小于紧固件的，应使用平垫圈。
对保护要求较高的，可以通过增加平垫圈与被紧固件的接触面积或采用硬度较小的平垫圈。
位置——平垫圈应加装在有防损伤要求的被紧固件与紧固件之间。
方向——平垫圈有一面比较光滑，在使用的过程中，光滑面应朝向有防损伤要求的被紧固件。
三、弹簧垫圈3.1作用防止连接部位松动。
3.2防松原理螺钉的牙和螺孔的牙结合时是有空隙的，设备发生震动螺钉就会松动，弹簧垫圈的弹力可将螺钉向上顶，增大螺钉与螺孔的牙之间的摩擦力，使其更牢固；同时，弹簧垫圈斜口上的刃对拧紧的螺钉有切削作用，可阻止螺母反向运动，从而防松作用。
3.3注意事项a弹簧垫圈被压紧后，其弹性会随时间的增加而减小，从而返松。
设备长期在震动环境中运行也会使连接部位返松。
所以对使用弹簧垫圈防松的部位，应定期进行检查。
b弹簧垫圈是一次性的，用过的拆下来就不要再用了。
因为弹簧垫圈上的螺母一旦转紧再松开时，弹簧垫圈斜口上的刃就会对螺母进行反向切削，刃口就会变钝，3.4弹簧垫圈的质量要求。
垫圈标准表——精选推荐
垫圈材料的选择在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
为防止连接副的松动采用防松的弹簧垫圈和多齿形锁紧垫圈、圆螺母止动垫圈以及鞍形、波形、锥形弹性垫圈。
平垫圈主要用于减小压强，当有的部位拧紧轴向力很大时，易使垫圈压成碟形，这时可改用材料和提高硬度来解决。
弹簧垫圈的锁紧效果一般，重要部位尽量少用或不用，而采用自锁结构。
对于用于高速拧紧（气动或电动）的弹簧垫圈，最好采用表面磷化处理的垫圈，提高其减磨性能，否则易摩擦发热而烧坏或张口，甚至损坏被连接件表面。
对于薄板连接处，不应采用弹簧垫圈结构。
据统计，弹簧垫圈在汽车上使用得越来越少了。
齿形弹性垫圈中的连接齿形由于锁紧力大而且均匀，在汽车行业中使用较多，而间隔齿型的则少一些。
对于弹簧垫圈、弹性垫圈，根据国标，一般可选择GB699-1999 《优质碳素结构钢》中的60 、70 钢和65Mn 钢。
我国平垫圈标准共有9项，从2000-2002年分别批准发布了GB/T97.3－2000、GB/T5286－2001、GB/T95－2002、GB/T96.1－2002、GB/T96.2－2002、GB/T97.1－2002、GB/T97.2－2002、GB/T97.4－2002及GB/T5287－2002 等平垫圈标准。
根据平垫圈性能等级，作者推荐使用材料：对于100HV级的可选用ST12、ST13及Q235、Q215、Q195等等，表面硬度可达到110HV 左右；对于140HV级的可选用08F、08Al及10、10F等等，表面硬度可达到140HV左右；对于200HV和300HV级的应选用45、50、60、70钢或65Mn钢，可通过热处理淬火回火达到200～300HV和300～400HV技术要求。
由于根据标准对于100HV 、140HV级的平垫圈可用低碳钢制造。
一般企业在选用材料时大多数是采用宝钢材料，便于冷冲压。
垫圈的分类选用与密封失效的对策分析
垫圈的分类选用与密封失效的对策分析慧聪泵阀网：主要讲述了密封垫圈的泄漏现象、密封垫密封机理、分类与结构形式、密封垫的选用、垫片的特性及选择等。
1、密封垫的泄漏现象一般垫片的泄漏现象有四种形式：界面泄漏、渗透泄漏、扩散泄漏、破坏泄漏。
界面泄漏：界面由于垫片压紧不够、法兰结合面光洁度不当、法兰变形等均会在密封界面上产生泄漏。
对于界面世漏，采用软垫料夹紧在法兰面中可防。
渗透泄漏：由于软材料的材质大都是纤维，容易被介质浸适，特别是压力作用。
由于毛细现象，介质会渗透到低压侧来，形成渗透。
扩散泄漏：在浓度差的推动下，介质通过密封间隙或密封材料的毛细管产生的物质传递而产生泄漏。
扩散是分子运动的结果，且不是单向的。
在密封压差极小或真空状态，或密封氮、氢等渗透性物质，以及剧毒、放射性物质时要特别注意渗透和扩散两种泄漏。
破坏泄漏：在密封部位工作条件比较恶劣，热变形大，经常受振动、冲击，安装不当，紧固力过大，重复多次使用，压缩变形，内应力集中，超过疲劳强度而破坏，材料老化、变质等均会造成破坏泄漏。
这种泄漏造成影响最大，危害也大，要加强防范。
2、密封垫密封机理密封垫的作用，是由密封材料对于接合表面的接触压力和对于紧固外力的弹性回复力所共同形成的对内部介质阻断作用而产生的。
3、密封垫的分类与结构形式密封垫分为非金属密封垫非金属与金属组合密封垫和金属密封垫三大类，其材料常见的有橡胶、皮革、石棉板、软木、聚四氟乙烯、马口铁、钢、铝、铜及不锈钢等。
4、密封垫的选用密封垫的选用原则：根据工作压力，工作温度，密封介质的腐蚀性及结合密封面的形式来选用。
一般来说，在常温低压时，选用非金属软蜜密封垫；中压高温时，选用金属与非金属组合密封垫或金属密封垫；在温度，压力有较大的波动时，选用弹性好的或自紧式密封垫；在低温，腐蚀性介质或真空条件下，应考虑具有特殊性能的密封垫。
法兰形式的影响：法兰形式不同，要求使用的垫片也不同。
光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或加强环的缠绕密封垫。
尼龙塑料垫圈标准
尼龙塑料垫圈是一种广泛应用于机械、电子、建筑等领域的密封材料。
由于其优良的物理性能和耐腐蚀性，尼龙塑料垫圈在各种行业中得到了广泛的应用。
下面我们将详细介绍尼龙塑料垫圈的标准。
一、材料选择尼龙塑料垫圈通常采用尼龙6或尼龙66为原材料。
这两种尼龙具有较高的强度、耐磨性和耐腐蚀性，适用于各种不同的应用场景。
在选择材料时，应根据具体的使用环境和要求进行选择，以保证其性能和使用寿命。
二、尺寸公差尼龙塑料垫圈的尺寸公差应符合相关标准，以确保其安装和使用效果。
一般来说，垫圈的直径和厚度应符合规格要求，外圆表面应平整、光滑，无毛刺、裂纹等缺陷。
在选购时，应选择符合要求的垫圈，以保证其密封效果和使用寿命。
三、外观质量尼龙塑料垫圈的外观质量也应符合相关标准。
一般来说，垫圈表面应光滑、无气泡、无杂质等缺陷，色泽均匀一致。
在选购时，应选择外观质量符合要求的垫圈，以保证其密封效果和使用寿命。
四、物理性能尼龙塑料垫圈的物理性能应符合相关标准。
一般来说，垫圈应具有一定的强度、耐磨性和耐腐蚀性，能够满足不同场合的使用要求。
在选购时，应选择物理性能符合要求的垫圈，以保证其密封效果和使用寿命。
五、安装使用尼龙塑料垫圈在安装使用时应注意以下几点：1. 安装前应仔细检查垫圈表面是否有缺陷，如气泡、毛刺等；2. 安装时应保证垫圈与密封面贴合良好，无缝隙；3. 在使用过程中，应定期检查垫圈的磨损情况，如发现磨损严重应及时更换；4. 在拆卸更换垫圈时，应避免损坏垫圈表面，以免影响其密封效果和使用寿命。
总之，尼龙塑料垫圈作为一种重要的密封材料，在机械、电子、建筑等领域得到了广泛的应用。
在选购和使用时，应选择符合标准的垫圈，并注意安装和使用要求，以保证其密封效果和使用寿命。
螺栓及垫圈的选用知识
螺栓及垫圈的选用知识1、六角头螺栓（碳钢）六角头螺栓的产品等级按照由高到低依次为A、B、C三个等级，性能等级由低到高依次为3.6级, 4.6,级4.8级, 5.6级，6.8级，8.8级，9.8级，10.9级，12.9级等，✓六角头螺栓C级GB/T 5780✓六角头全螺纹螺栓C级GB/T 5781C级螺栓的性能等级包含3.6, 4.6, 4.8级。
✓六角头螺栓GB/T 5782✓六角头全螺纹螺栓GB/T 5783这两种螺栓是A级和B级。
性能等级包含6.8级，8.8级，9.8级，10.9级，12.9级。
➢A级和B级用于较重要的结构，如装配精度高，受冲击较大，或受交变载荷的结构中。
➢A级精度最高，用于较小规格的螺栓，B级用于其他规格的螺栓，如：A级用于公称直径≤24mm，和长度＜150mmm的螺栓。
B级用于公称直径＞24mm，和长度≥150mm的螺栓。
➢C级精度最低，且材料强度最低，性能等级在5.6以下，常用于受力较小，或不太重要的静连接结构中。
注：在选用GB/T 5780和GB/T 5782非全螺纹螺栓时，注意确认螺纹的长度，以免使用时长度不够。
材料上来说：➢ 6.8级及以下低强度螺栓，采用普通碳钢，不进行热处理，常用的材料有Q215A，Q235A等。
➢8.8级及以上的高强度螺栓，需要进行热处理强化，常用的材料为中碳钢及合金钢，中碳钢有35钢，45钢，35Mn等，合金钢如40MnB，40CrB，35CrMo等。
2、平垫圈（碳钢）平垫圈用于增加支撑面（螺栓、螺钉等紧固件支撑面不大时使用），平垫圈可以减小对承压面的压应力，减小压强，保护连接件表面。
平垫圈产品等级分A级和C级。
A级等级高，C级等级低。
精装配适用于A级垫圈，中等装配系列用于C及垫圈。
平垫圈的性能等级与螺栓是有区别的，平垫圈的性能等级按照表面硬度来标识，如100HV，140HV，200HV，300HV等，C级钢硬度100HV。
✓平垫圈C级，GB/T 95✓大垫圈A级和C级GB/T 96➢GB/T 96比GB/T 95的垫圈外径大一些✓特大垫圈C级，GB/T 5287➢外径最大，用在连接面通孔较大，需要增大支撑面的场合。
垫圈的种类及使用方法
垫圈的种类及使用方法
垫圈是一种用于连接紧固件和工件之间的配件，其作用是分散紧固件的压力，避免工件因紧固件的压力而损坏。
根据不同的用途和材料，垫圈可以分为多种类型，下面介绍几种常见的垫圈及其使用方法。
1.平垫圈：平垫圈是最常见的一种垫圈，形状为圆形，厚度一般为1-3mm。
使用时，将平垫圈放在螺母或螺栓的下方，起到分散压力的作用。
2.弹性垫圈：弹性垫圈也称为弹性垫片，其材料一般为橡胶或塑料。
弹性垫圈具有弹性，可吸收震动和冲击，防止紧固件松动。
使用时，将弹性垫圈放在螺母或螺栓下方，起到缓冲和固定的作用。
3.锁紧垫圈：锁紧垫圈也称为锁紧垫片，其材料一般为金属或塑料。
锁紧垫圈的作用是增加紧固件的摩擦力，避免紧固件松动。
使用时，将锁紧垫圈放在螺母或螺栓下方，起到增加摩擦力的作用。
4.波形垫圈：波形垫圈也称为波形弹簧垫圈，其材料一般为金属。
波形垫圈具有弹性，可吸收震动和冲击，防止紧固件松动。
使用时，将波形垫圈放在螺母或螺栓下方，起到缓冲和固定的作用。
以上是几种常见的垫圈及其使用方法，选择垫圈时应根据实际需要选择合适的类型和材料。
在使用垫圈时，要注意紧固力度，避免过紧或过松，以免影响使用效果。
- 1 -。
组合垫圈标准
组合垫圈标准组合垫圈是一种常见的密封元件，通常用于机械设备和工程领域，用于填充和密封连接部件之间的间隙。
在选择和使用组合垫圈时，需要遵循一定的标准，以确保其性能和可靠性。
本文将介绍组合垫圈的标准要求，以及在实际应用中的注意事项。
一、材料标准。
组合垫圈的材料通常包括金属、橡胶、塑料等，不同的材料具有不同的特性和适用范围。
在选择材料时，应根据工作环境的温度、压力、介质等因素进行合理选择，以确保其耐腐蚀、耐磨损、耐高温等性能符合要求。
二、尺寸标准。
组合垫圈的尺寸包括内径、外径、厚度等参数，这些参数需要符合相关的标准规定。
在安装和使用过程中，应确保组合垫圈的尺寸与连接部件的要求相匹配，避免出现尺寸不合适导致的泄漏或损坏现象。
三、安装标准。
组合垫圈的安装应符合相关的标准要求，包括安装位置、压紧力、预紧力等参数。
在安装过程中，应遵循正确的安装步骤，确保组合垫圈能够正确地填充和密封连接部件之间的间隙，以确保密封效果。
四、性能标准。
组合垫圈的性能标准包括密封性能、耐压性能、耐磨损性能等。
在使用过程中，应根据实际工作条件对组合垫圈的性能进行评估，确保其符合相关的标准要求，以确保设备和工程的正常运行。
五、注意事项。
在使用组合垫圈时，需要注意以下几个方面的问题，首先，应根据实际工作条件选择合适的组合垫圈材料和尺寸；其次，安装时应严格按照相关的标准要求进行操作；最后，定期检查和维护组合垫圈，确保其性能和可靠性。
总结。
组合垫圈作为一种重要的密封元件，在机械设备和工程领域具有广泛的应用。
在选择和使用组合垫圈时，需要严格遵循相关的标准要求，以确保其性能和可靠性。
通过本文的介绍，相信读者对组合垫圈的标准要求有了更深入的了解，能够更好地应用于实际工程中。
垫圈的规格型号及尺寸范围
3～200
轴用弹性挡圈-B型
GB/T894.2-1986
3～200
孔用弹性挡圈-A型
GB/T893.1-1986
8～200
孔用弹性挡圈-B型
GB/T893.2-1986
8～200
孔用钢丝挡圈
GB/T895.1-1986
7～125
轴用钢丝挡圈
GB/T895.2-1986
4～125
3～36
特大垫圈C级
GB/T5287-2002
5～36
平垫圈
GB/T97.4-2002
2～12
A级平垫圈
GB/T97.5-2002
2.2～9.5
钢结构用高强度垫圈
GB/T1230-1991
12～30
异性垫圈
球面垫圈
GB/T849-1988
6～48
锥面垫圈
GB/T850-1988
6～48
工字钢用方垫圈
锥形锁紧垫圈
GB/T956.1-1987
3～12
锥形锯齿锁紧垫圈
GB/T956.2-1987
3～12
圆螺母用止动垫圈
GB/T858-1988
10～200
单耳止动垫圈
GB/T854-1988
2.5～48
双耳止动垫圈
GB/T855-1988
2.5～48
外舌止动垫圈
GB/T856-1988
2.5～48
挡圈
锥销锁紧挡圈
GB/T883-1986
8～200
螺钉锁紧挡圈
GB/T884-1986
8～200
带锁圈的螺钉锁紧挡圈
GB/T885-1986
8～ห้องสมุดไป่ตู้00
平垫圈规格尺寸表
平垫圈规格尺寸表1. 什么是平垫圈？平垫圈是一种常用的机械零件，也称为垫片或者洗圈。
它通常是圆形的，具有平整的表面和中间的孔洞。
平垫圈通常由金属材料制成，如钢、铜、铝等，也可以使用非金属材料如橡胶、塑料等制造。
平垫圈可以用于各种应用场景，主要用于增加接触面积、减少摩擦、防止松动、分散载荷、缓解振动等。
它们在机械制造、汽车、航空航天、建筑、电子设备等领域中广泛使用。
2. 平垫圈的规格尺寸平垫圈的规格尺寸是指其直径、厚度和孔径的大小。
不同的应用场景和需求会需要不同规格尺寸的平垫圈。
下面是一份常见的平垫圈规格尺寸表：规格内径 (mm) 外径 (mm) 厚度 (mm)M1 1.2 3 0.3M1.2 1.5 3.5 0.3M1.4 1.8 4 0.3M1.6 2 4 0.3M2 2.5 5 0.3M2.5 3 6 0.5M3 3.5 7 0.5M3.5 4 8 0.5M4 4.5 9 0.8M5 5.5 10 1M6 6.5 12 1.6M7 7.5 14 2M8 8.5 16 2M10 10.5 20 2.5M12 13 24 3M14 15 28 3M16 17 30 3M18 19 34 4M20 21 38 4M22 23 42 4规格内径 (mm) 外径 (mm) 厚度 (mm)M24 25 44 4M27 28 50 5M30 31 56 5M33 34 60 5M36 37 66 6M39 40 72 6M42 43 78 6M45 46 84 6M48 49 90 7M52 53 98 7M56 57 106 8M60 61 114 8M64 65 122 8M68 69 130 9M72 73 138 9M76 77 146 10M80 81 154 10M85 86 162 12M90 91 170 12M95 96 178 12M100 101 186 14请注意，以上只是一份常见的平垫圈规格尺寸表，实际使用中可能会有更多不同规格的平垫圈。
DIN6796-09螺栓和螺母用螺旋弹簧垫圈
DIN679609螺栓和螺母用螺旋弹簧垫圈：选购指南与使用注意事项一、DIN679609螺旋弹簧垫圈的优点1. 增大摩擦力：螺旋弹簧垫圈的波形齿状结构，能够在螺栓和螺母之间产生较大的摩擦力，有效防止螺栓松动。
3. 易于安装：螺旋弹簧垫圈的形状设计使其易于安装，且不会对螺栓和螺母表面造成损伤。
4. 广泛应用：DIN679609螺旋弹簧垫圈适用于各种环境，如高温、低温、腐蚀等恶劣条件。
二、如何选购DIN679609螺旋弹簧垫圈1. 材质选择：根据实际应用环境，选择合适的材质。
如不锈钢、碳钢、铜等。
2. 尺寸匹配：确保螺旋弹簧垫圈的尺寸与螺栓和螺母相匹配，以保证连接效果。
3. 查看外观：优质的螺旋弹簧垫圈表面应光滑、无毛刺，弹簧弹性均匀。
4. 品牌选择：尽量选择知名品牌，以确保产品质量和售后服务。
三、DIN679609螺旋弹簧垫圈使用注意事项1. 安装顺序：在安装螺旋弹簧垫圈时，应先将其置于螺栓和螺母之间，再进行紧固。
2. 紧固力度：适当控制紧固力度，避免因过度紧固导致螺旋弹簧垫圈损坏。
3. 防腐处理：在腐蚀性环境下使用时，应对螺旋弹簧垫圈进行防腐处理，以延长使用寿命。
4. 定期检查：在使用过程中，定期检查螺旋弹簧垫圈的状态，如有松动、磨损等情况，应及时更换。
四、DIN679609螺旋弹簧垫圈的维护与更换1. 维护要点：为了确保螺旋弹簧垫圈的性能，应定期进行清洁和润滑。
避免在垫圈上积累灰尘和污垢，这可能会影响其弹性和摩擦力。
2. 更换时机：当发现螺旋弹簧垫圈出现变形、断裂或严重磨损时，应及时更换，以免影响螺栓和螺母的连接效果。
3. 储存条件：储存螺旋弹簧垫圈时，应放置在干燥、通风的环境中，避免潮湿和腐蚀性气体的影响。
五、常见问题与解决方案1. 问题：螺旋弹簧垫圈在安装过程中容易脱落。
解决方案：检查垫圈的尺寸是否与螺栓和螺母匹配，确保安装正确。
同时，适当调整安装力度，避免过松或过紧。
2. 问题：使用一段时间后，螺旋弹簧垫圈出现腐蚀现象。
DIN6796-09螺栓和螺母用螺旋弹簧垫圈
DIN679609螺栓和螺母用螺旋弹簧垫圈：选购指南与使用注意事项一、DIN679609螺旋弹簧垫圈的优点1. 增大摩擦力：螺旋弹簧垫圈的波形结构能够有效增大接触面的摩擦力，防止螺栓和螺母松动。
2. 抗震性能好：在振动环境下，螺旋弹簧垫圈能够吸收部分振动能量，降低螺栓和螺母的松动风险。
3. 安装方便：螺旋弹簧垫圈的弹性较好，可以轻松安装在螺栓和螺母之间。
4. 耐腐蚀性强：采用优质材料制成的DIN679609螺旋弹簧垫圈，具有较强的耐腐蚀性能，适用于各种恶劣环境。
二、如何选购DIN679609螺旋弹簧垫圈1. 材质选择：根据实际使用环境，选择合适的材质，如碳钢、不锈钢等。
3. 检查外观：选购时，注意检查螺旋弹簧垫圈表面是否有裂纹、毛刺等缺陷。
4. 品牌选择：尽量选择知名品牌，以确保产品质量和售后服务。
三、DIN679609螺旋弹簧垫圈使用注意事项1. 安装顺序：在安装螺旋弹簧垫圈时，请确保将其置于螺栓和螺母之间，并按照正确顺序进行安装。
2. 紧固力矩：根据螺栓和螺母的规格，按照标准力矩进行紧固，避免过松或过紧。
3. 防松措施：在振动较大的环境中，可适当采取防松措施，如使用锁紧剂、双螺母等。
4. 定期检查：在使用过程中，定期检查螺旋弹簧垫圈的状态，如有松动、磨损等现象，应及时更换。
DIN679609螺栓和螺母用螺旋弹簧垫圈：维护与更换要点一、维护螺旋弹簧垫圈的要点1. 防尘防污：保持螺栓和螺母连接部位的清洁，避免灰尘和污物进入弹簧垫圈，影响其性能。
2. 润滑保养：在适当的情况下，可以对螺旋弹簧垫圈进行润滑，以降低磨损速度，延长使用寿命。
3. 避免过载：确保螺栓和螺母连接部位不过载，以免弹簧垫圈因承受过大压力而损坏。
4. 温度控制：注意工作环境的温度变化，避免螺旋弹簧垫圈在极端温度下使用，以免影响其弹性和性能。
二、更换螺旋弹簧垫圈的时机与步骤弹性减弱，无法提供足够的预紧力。
出现裂纹、腐蚀或明显磨损。
螺栓和螺母连接部位出现松动。
橡胶垫圈材质及分类的简单介绍
小到几乎可以忽略不计的地步但是我们的生活也不能少 了它的存在，可能大家也觉得奇怪这么小小的垫圈竟然 可以罗列出这么多的分类也真是蛮神奇的，不止这样根 据国家的标准来分的话垫圈甚至可以划分为上
百种之多，如果我们在连接螺母的时候如果少了这个垫 圈的话，那么被连接的物品一定会受到螺母的擦伤，导 致美观程度上不完整，垫圈就给大家讲到这里希望在生 活中可以给大家起到一定的帮助。 岩田
：橡胶垫圈分类垫圈分为：平垫圈-C级、大垫圈-A和C级、 特大垫圈-C级、小垫圈-A级、平垫圈-A级、平垫圈-倒角 型-A级、钢结构用高强度垫圈、球面垫圈、锥面垫圈、 工字钢用方斜垫圈、槽钢
用方斜垫圈、标准型弹簧垫圈、轻型弹簧垫圈、重型弹 簧垫圈、内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫 圈、外锯齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、 外舌止动垫圈、圆螺母用止动垫圈。平垫圈一
般用在连接件中一个是软质地的，一个是硬质地较脆的， 其主要作用是增大接触面积，分散压力，防止把质地软 的压坏。而弹簧垫圈的弹簧的基本作用是再螺母拧紧之 后给螺母一个力，增大螺母和螺栓之间的摩
擦力!材料为65Mn(弹簧钢)、热处理硬度为HRC44～51HRC， 经表面氧化处理。华司(弹簧)垫圈,卡簧是有弹性的垫子 或卡防松垫圈防松垫圈一种防止螺栓松动的垫圈。防松 垫圈的工作原理非
常简单。它由两片垫圈组成。外侧是带有放射状凸纹面， 而内侧为斜齿面。当装配时，内侧斜齿面间相对，外侧 放射状凸纹面与两端接触面成咬合状态，当连接件受到 振动，并使螺栓发生松动趋势时，仅仅允许
两片垫圈内侧斜齿面间相对错动，产生抬升张力，从而 达到100%的锁紧。弹簧垫圈在一般机械产品的承力和非 承力结构中应用广泛，其特点是成本低廉、安装方便， 适用于装拆频繁的部位。即使垫圈它可以
平垫圈现行标准、区别及选用
平垫圈现行标准包括
GB96.1-2002大垫圈A级公称尺寸范围M3-M36
GB96.2-2002大垫圈C级公称尺寸范围M3-M36
GB97.1-2002平垫圈A级公称尺寸范围M1.6-M64 GB848-2002小垫圈A级公称尺寸范围M1.6-M36 GB5287-2002特大垫圈C级公称尺寸范围M5-M36
GBT97.2-2002倒角平垫圈A级公称尺寸范围M5-M64
大、小、普通垫圈的差距在尺寸大小。
比如M5垫圈内径差距不大
GB5287特大外径最大值18
GB96.1大外径最大值15
GB97.1普通外径最大值10
GB848小外径最大值9
ABC级是产品等级，根据公差等级来划分的,A级是精密级,B级是普通级,C级是较松级.
垫圈A级包括硬度等级200HV和300HV
200HV适用于8.8级、AB级的六角头螺栓，8级AB级的六角螺母
300HV适用于10.9级、AB级的六角头螺栓，10级AB级的六角螺母HV：维氏硬度
垫圈C级包括硬度等级100HV
100HV适用于6.8级、C级的六角头螺栓，6级C级的六角螺母。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EF -30°F至+104°F -34°C至+40°C
三元乙 丙橡胶 （EPDM）
绿色 X
推荐用于规定温度范围内的饮用水系统， 以及多种稀酸、无油空气和众多化工应 用场合。已取得法国ACS（Crecep）用于 EN681-1 Type WA冷饮用水系统的卫生认 证。 不推荐用于石油应用场合
唯特利（VICTAULIC）乃唯特利公司注册商标。© 2007 唯特利公司，版权所有。于美国印刷。 修订版H
05.01-CHI
密封垫圈选用指南
标准密封垫圈 IPS
警告
• 为确保用于目标用途时取得最长寿命，必须于订货时正确选择密封垫圈类型与规格。 有关特定化合物及温度的相容性，请参考“密封垫圈选用与化合物应用工况”一节。 所示信息给出了所有相容流体介质的一般范围。
未能选用正确的橡胶材料可招致人身伤害，或财产损失、错误安装、接头泄漏乃至连接 失效。
紫色 条纹
仅适用于湿式与干式（无油空气）喷淋头系 统。对于干式系统，唯特利坚持推荐采用 FlushSeal® 密封垫圈。 不推荐用于热水系统。
† Vic-Plus密封垫圈。 * 有关特定化合物及温度的相容性，请参阅“密封垫圈选用与化合物应用工况”一节。所示 信息给出了所有相容流体介质的一般范围。
@ EHP级密封垫圈仅用于QuickVic刚性接头。
不推荐用于石油应用场合。
EHP@
–30°F至+250°F –34°C至+120°C
三元乙 丙橡胶 （EPDM）
红色条 纹
推荐用于规定温度范围内的热水系统。已取 得UL根据ANSI/NSF 61进行的分类认证，适 合用于+86°F/+30°C和+180°F/+82°C的冷热 饮用水系统。不推荐用于石油应用场合
05.01-CHI_5
产品索引
密封垫圈选用指南
05.01-CHI
AWWA接头密封垫圈
等级
S M
* 温度范围
化合物
–20°F至+180°F –29°C至+82°C
丁腈橡胶
–20°F至+200°F 卤化 –29°C至+93°C 丁基橡胶
色码 橙色 条纹
棕色 条纹
一般推荐用途
专门为贴合球墨铸铁管表面合成配制。推 荐用于规定温度范围内的石油产品、含油 空气、植物与矿物油；不推荐用于温度超过 +140°F/+60°C的干燥热空气系统和温度 超过+150°F/+66°C的水管系统。 不推荐 用于热水系统。
合。
不含任何碳黑。可用于食品。达到FDA要求。
A
+20°F至+180°F –7°C至+82°C
白色 Title 21 Part 177.2600标准。不
推荐用于温度超过+150°F/+66°C的热水系 统或温度超过+140°F/+60°C的干燥热空气
系统。不推荐用于热水系统。
推荐用于多种氧化性酸、石油原油、卤代 蓝色 烃、润滑油、液压油、有机液以及温度高达 条纹 +300°F/+149°C的含碳氢化合物的空气。不
推荐用于热水系统。
L
–30°F至+350°F –34°C至+177°C
硅橡胶
红色 密封垫圈
推荐用于温度高达+350°F/+177°C、不含碳 氢化合物的干燥热空气和某些化工应用场
密封垫圈模制成适配本体内腔。包覆密封垫圈将接头本体放置到沟槽中时，密封垫圈即定 位妥当。
独特的压力响应型密封垫圈形成一个三重密封
C形密封垫圈
FLUSHSEAL® 密封垫圈
管端与沟槽之间的密封。
随着上紧本体，密封垫圈密封唇缘紧密固定于管道上沟槽与管端之间的密封座上，密封垫圈 受到轻微挤压。 管道压力通过密封垫圈正常的弹性、本体的强化以及密封唇缘上向下的压力的联合作用使 密封作用进一步得到加强。
给出的数据与推荐意见基于我们的现场经验与我们自己工程部的实验室测试结果得出的最 佳性能。此外，我们融汇了主要基本共聚材料生产商提供的建议意见以及主要橡胶产品模 铸商取得的信息。
本指南中提供的信息就其范畴来说为一般信息，只应在具备其全面知识、并对其有着全面的 理解时才能加以使用。在不同寻常、关键性或严苛的应用场合，应向唯特利提供全面完整的 信息。
管道压力或真空增强了密封效果
工作/业主
承包商
工程师
系统编号_____________________________ 提交人_ _____________________________ 规范章节______________ 段落___________
地址_ _______________________________ 日期________________________________ 批准________________________________
可能的话，应让材料模拟工况条件进行试验，以确定其在目标工况下的适用性。此外，在某 些应用实例中，几种物质单独使用时衬里没有受到影响，不能就此得出结论认为它们的组合 亦不会对衬里产生反应。对于易爆、易燃或有毒流体介质应加倍小心。所有密封垫圈推荐意 见均建立在唯特利公布的压力与温度限值的基础上。可疑的应用场合应总是由唯特利加以 确认。
等级
* 温度范围
化合物
色码
一般推荐用途
推荐用于规定温度范围内的热水系统以及多
E
–30°F至+230°F –34°C至+110°C
三元乙 丙橡胶 （EPDM）
绿色 条纹
种稀酸、无油空气及众多化工应用场合。已 取得UL根据ANSI/NSF 61进行的分类认证， 适合用于+86°F/+30°C和+180°F/+82°C的冷 热饮用水系统。
类似地，我们的M级卤化丁基橡胶密封垫圈材料（典型用于我们的AWWA尺寸规格的产品） 同样取得UL根据ANSI/NSF 61标准进行的分类认证，适合用于冷水（+86°/+30°C）饮用水 系统。
所提供的数据在根据最新可供货唯特利产品系列要求安装产品时，用于给合格设计人员提 供帮助。
唯特利（VICTAULIC）乃唯特利公司注册商标。© 2007 唯特利公司，版权所有。于美国印刷。 05.01-CHI_2
唯特利提供为数众多的合成橡胶密封垫圈/O形环，为选用沟槽管道产品，用于最为广泛的 应用场合提供选择。为确保用于目标用途时取得最长寿命，订货时正确选择密封垫圈类型与 规格是最基本的要求。
在为特定应用确定最佳密封垫圈/O形环时，必须考虑许多因素。首先要考虑的是温度，然 后是产品浓度、工作期限和工作的连续性。高于推荐限值的温度对聚合物产生退化作用。因 此，温度、工作的连续性与密封垫圈的寿命之间有着直接的关联关系。
产品索引
密封垫圈选用指南
05.01-CHI
密封垫圈结构
沟槽管道概念简单而又可靠。接头本体作为管道连接整体的一部分发挥数种功能。它容纳 并完全包裹密封垫圈，强化密封并让密封垫圈牢牢固定就位，以实现正确密封。本体同时咬 合到管道整个圆周上，形成一个统一的连接，而又不失机械连接的优点。
唯特利密封垫圈的密封效能是指在其绷紧于管端时，密封垫圈形成初始密封。随着上紧本体 各段，弹性橡胶密封垫圈适应本体内腔变形，进一步强化了密封垫圈在受压及真空条件下 紧贴管道的密封。唯特利密封垫圈为压力响应型工程设计，提供随内部压力的增加而提高的 增强密封性能。这些特性相结合，在包括碳钢、不锈钢、铝、聚氯乙烯、球墨铸铁和铜等一系 列管道材料上形成了永久、无泄漏三重密封。
日期 ________________________________
唯特利（VICTAULIC）乃唯特利公司注册商标。© 2007 唯特利公司，版权所有。于美国印刷。 修订版H
05.01-CHI_1
产品索引
密封垫圈选用指南
05.01-CHI
密封垫圈/O形环数据
唯特利（VICTAULIC）乃唯特利公司注册商标。© 2007 唯特利公司，版权所有。于美国印刷。 05.01-CHI_6
修订版H
产品索引
密封垫圈选用指南
05.01-CHI
密封垫圈选用
化学成分按字母顺序排列。 除非另有注明，否则，温度均指环境温度。 未列出的化合物或 化合物组合，请与唯特利联系，以取得推荐意见。切勿假定一个类似于所列用途的应用场合 亦可采用与之相同的密封垫圈。
推荐用于规定温度范围内的水管系统，以 及多种稀酸、无油空气和众多化工应用场 合。易于贴合球墨铸铁管表面。已取得根据 ANSI/NSF 61进行的UL分类认证，适合用 于+86°F/+30°C的冷饮用水系统。 不推 荐用于石油应用场合。
* 有关特定化合物及温度的相容性，请参阅“密封垫圈选用与化合物应用工况”一节。 所示信息给出了所有相容流体介质的一般范围。
修订版H
产品索引
密封垫圈选用指南
密封垫圈类型
插图为清楚起见做了夸张
标准型
缩径型
05.01-CHI
Vic-Flange
FlushSeal
带FlushSeal密封垫圈 先进沟槽系统（AGS） EndSeal 的沟槽铜管
FireLock EZ
QuickVic
出口
Mechanical-T
IPS至AWWA过渡
推荐用于规定温度范围内的石油产品、碳氢
T
–20°F至+180°F –29°C至+82°C
丁腈橡胶
橙色 条纹
化合物、含油空气、植物与矿物油；不推荐用
于温度超过+140°F/+60°C的干燥热空气系 统和温度超过+150°F/+66°C的水管系统。
不推荐用于热水系统。
