第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

机械工程图学答案第二章

(4)拉伸拉伸30mm 拉伸
2-1 以平面图形为草图轮廓沿着箭头方以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画向拉伸使其成为柱体虚线不画 .
(5)拉伸拉伸40mm 拉伸
2-1 以平面图形为草图轮廓沿着箭头方以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画向拉伸使其成为柱体虚线不画 .
(8)拉伸拉伸10mm 拉伸
�
(6)拉伸拉伸30mm 拉伸
2-1 以平面图形为草图轮廓沿着箭头方以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画向拉伸使其成为柱体虚线不画 .
(7)拉伸拉伸20mm 拉伸
2-1 以平面图形为草图轮廓沿着箭头方向以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画拉伸使其成为柱体虚线不画 .
(2)拉伸拉伸30mm 着箭头以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画方向拉伸使其成为柱体虚线不画 .
(3)拉伸拉伸30mm 拉伸
2-1 以平面图形为草图轮廓沿着箭头以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画方向拉伸使其成为柱体虚线不画 .
1拉伸40mm21以平面图形为草图轮廓沿着箭头方向拉伸使其成为柱体虚线不画
第二章三维构型基础
2-1
2-1 以平面图形为草图轮廓沿着箭头方以平面图形为草图轮廓,沿着箭头方向拉伸,使其成为柱体虚线不画). 使其成为柱体(虚线不画向拉伸使其成为柱体虚线不画 .

机械工程图学习题集加详细答案第3章

第三章几何元素间相对位置
二、回答问题
1、属于平面的投影面平行线的投影特性？
答：具有投影面平行线的投影特性、满足直线从属于平面的几何特性、与相应的迹线平行。

2、空间两直线平行的投影特性是什么？
答：两直线空间平行同面投影也平行，空间长度之比等于各同面投影长度之比。

3、两直线垂直其投影特性是什么（即直角投影定理）？答：两直线互相垂直（相交垂直或交叉垂直），其中一条直线平行于某投影面时，则两条直线在该投影面中的投影仍互相垂直，即反映直角；反之，若两直线（相交或交叉）在同一投影面中的投影互相垂直（即反映直角），且其中一条直线平行于该投影面，则两直线空间必互相垂直。

二、回答问题
4、直线与平面垂直及两平面垂直的几何定理、投影特性
是什么？解决哪些问题？
答：
1）如果一条直线和一平面内两条相交直线都垂直，那么
这条直线垂直于该平面。

反之，如果一直线垂直于一平面，则必垂直于属于该平面的一切直线。

2）若一直线垂直于一平面，则包含这条直线的一切平面都垂直于该平面。

3）投影特性：两种垂直关系最终都归结为两直线的垂直
问题，应用两直线垂直的投影特性解决此类问题。

4）可以解决各种位置线与线、线与面、面与面的垂直问题。

机械工程图学习题集加详细答案第7章

7-5完成被截切圆柱的三面投影。
(2)完成水平和侧面投影
7-5完成被截切圆柱的三面投影。
(3)完成水平和正面投影
7-5完成被截切圆柱的三面投影。
(3)完成水平和正面投影
7-5完成被截切圆柱的三面投影。
(4)完成侧面投影。
7-5完成被截切圆柱的三面投影。
(4)完成水平投影。
7-5完成被截切圆柱的三面投影。
(2)完成水平及侧面投影(注意整理轮廓线)。
7-9完成相贯体(平面立体与曲面立体)的投影。
(2)完成水平及侧面投影(注意整理轮廓线)。
7-9完成相贯体(平面立体与曲面立体)的投影。
(3)完成正面和侧面投影(注意整理轮廓线)。
7-9完成相贯体(平面立体与曲面立体)的投影。
(3)完成正面和侧面投影(注意整理轮廓线)。
7-10完成相贯体(曲面立体与曲面立体)的投影。 (6)
7-10完成相贯体(曲面立体与曲面立体)的投影。 (6)
7-10完成相贯体(曲面立体与曲面立体)的投影。 (7)
7-10完成相贯体(曲面立体与曲面立体)的投影。 (7)
7-10完成相贯体(曲面立体与曲面立体)的投影。 (8)
7-10完成相贯体(曲面立体与曲面立体)的投影。 (8)
7-6完成被截切圆锥的三面投影。
(4)完成水平和侧面投影。
7-6完成被截切圆锥的三面投影。
(5)完成水平和侧面投影。
7-6完成被截切圆锥的三面投影。
(5)完成水平和侧面投影。
7-6完成被截切圆锥的三面投影。
(6)完成水平和侧面投影。
7-6完成被截切圆锥的三面投影。
(6)完成水平和侧面投影。
7-10完成相贯体(曲面立体与曲面立体)的投影。 (1)

机械制图习题集附带答案

返回
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2

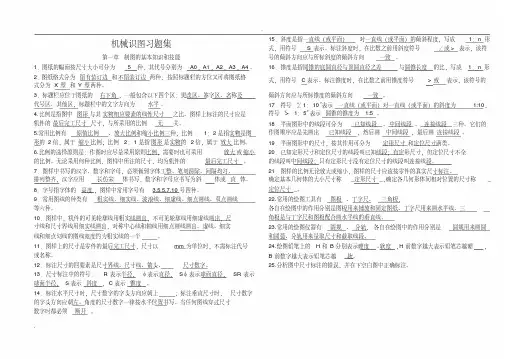

最全机械制图习题全集附带答案(答案)

14．标注水平尺寸时，尺寸数字的字头方向应朝上
；标注垂直尺寸时，尺寸数字
的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸
数字时都必须断开。
.
.
27、已知右图中的尺寸，若要标出它的斜度，则
X 应写成（ B ) 。
A 、∠ 1： 4 B、 > 1：4 C、 ∠ 1:2 D 、 > 1： 2
A 主视
4. 与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的具体又可分为正平线、水平线、侧平线。
平行线，
5. 与一个投影面垂直，而与其他两个投影面倾斜的平面，称为投影面的垂直面，具体又可分为正垂面、铅垂面、侧垂面。
9.如下图是关于 A 、B 、C、 D、 E、 F 六点的三视图投影，则 AB 是正垂线， BC 铅垂线， CD 是侧垂线， CE 是正平线， CF 是一般位置直线；面 ABC 是侧平面，面 BCDE 是正平面，面 ADE 是铅垂面。
13．尺寸标注中的符号： R 表示半径， φ表示直径， Sφ 表示球面直径， SR 表示
球面半径， S 表示斜度， C 表示锥度。
24.绘图铅笔上的 H 和 B 分别表示硬度、软度，H 前数字越大表示铅笔芯越硬， B 前数字越大表示铅笔芯越软。 25. 分析图中尺寸标注的错误，并在下空白图中正确标注。
2）另外两个投影都反映线段实长，且垂直于相应的投影轴。 14. 一般位置平面的投影特性。答：一般位置平面的各个投影均为类似形线框，不反映实形。
18．在下列四种说法中，选择一种正确的答案。
（ C）
15.投影面的平行面的投影特性。答： 1）在所平行的投影面上的投影反映实形；

机械工程图学习题集加详细答案第17章

第十七章曲线和曲面
17-1—17-5
17-1 在一直径d=34mm的圆柱上作一导程S=50mm的左旋螺旋线。

作图步骤如下：
17-2 已知斜椭圆锥面的顶点S及底圆的两面投影，求作斜椭圆锥的两面投影。

作图步骤如下：
17-3 三角形ABC平面与圆柱面相切，试完成其水平投影abc。

作图步骤如下：
17-4 已知正螺旋面的内径D=20mm，外径d=46mm及母线AB的两面投影，求作导程为60mm的左旋正螺旋面的正面投影。

作图步骤如下：
面投影。

空间分析：当母线AB绕OO轴旋转时，其外包络面是单叶双
曲回转面，其正面投影轮廓为双曲线；其侧面投影为AB两
点旋转时的轨迹圆以及直线上距离轴线最近点旋转时形成的
最小圆（喉圆）。

面投影。

具体作图步骤如下：在侧面投影上画出直线AB旋
转时的若干位置，将其投到正面投影，画出这些
线的外包络线（双曲线），完成单叶双曲回转面
的正面投影。

工程图学答案第9章习题

9-10 看懂机件的两视图，将主视图画成半剖视图，左视图画成全剖视图。
第九章机件的表达方法
9-11 补全半剖的主视图，并作出全剖的左视图。 9-12 补全半剖的主视图，并作出全剖的左视图。
A-A
A-A
A
A
A
A
第九章机件的表达方法
9-13 将机件的主视图用旋转剖的方法画出全剖视图。
A-A A
A
A
第九章机件的表达方法
9-14 将机件的主视图用旋转剖的方法画出全剖视图。
A-A
A
A
A
第九章机件的表达方法
9-15 将机件的主视图用阶梯剖的方法画出全剖视图。 9-16 将机件的左视图用阶梯剖的方法画出全剖视图。
A
A-A
A-A
A
A
A A A A A A A
第九章机件的表达方法
9-17 将机件作A-A,B-B的阶梯全剖视图。
第九章机件的表达方法
9-5 补画剖视图中的漏线。
第九章机件的表达方法
9-6 画出全剖的主视图。
第九章机件的表达方法
9-7 将主视图改画成全剖视图，多余线打×。作出左视图A-A全剖视图。
第九章机件的表达方法
9-8 将主视图画成全剖视图。 9-9 将主视图画成全剖视图。
第九章机件的表达方法
第九章机件的表达方法
9-27 看懂机件的视图，选择适当的方法，完整、准确地表示该机件，用A3图纸采用2:1的比例画出该机件，并标注尺寸。
第九章机件的表达方法
9-28 看懂机件的视图，选择适当的表达方法，完整、准确地表达该机件，用A3图纸采用1：1比例画出该机件。
返回
第九章机件的表达方法

机械工程图学习题集

主视图、俯视图和左视图之间存在一定的对应关系，即"长对正、高平齐、宽相等"。这是判断三视图是否正确的关键。
在理解三视图时，需要具备一定的方位感，能够根据三视图判断物体的前后、左右、上下等方向。
通过三视图学习，逐步培养空间想象力，能够根据平面图形在脑海中形成三维立体图像。
问题二：如何处理剖视图中的细节？
详细描述
标准件和常用件是机械工程中常用的零件，需要掌握其标准化的表达方法，如螺纹、键、销等连接件，齿轮、轴承等传动件，以及弹簧、滚动轴承等支撑件的表达方法。
尺寸标注与技术要求
总结词
掌握尺寸标注的基本规则和技术要求的内容及标注方法。
详细描述
尺寸标注是机械工程图中非常重要的内容，需要掌握尺寸线、尺寸界线、箭头等基本要素的标注规则，同时还要了解公差、表面粗糙度等技术要求的内容及标注方法。
机械工程图学习题集
目录
• 机械工程图基础知识 • 机械工程图绘制技巧 • 机械工程图实例解析 • 机械工程图常见问题与解答 • 习题与答案
01
机械工程图基础知识
投影法与三视图
总结词
理解投影法的基本原理，掌握三视图（主视图、俯视图、左视图）的投影关系。
详细描述
了解正投影法、斜投影法等不同投影方法的原理和应用，掌握三视图之间的对应关系，能够根据三视图想象出空间物体的形状和结构。
ቤተ መጻሕፍቲ ባይዱ
剖视图与断面图
总结词
掌握剖视图和断面图的绘制方法，理解其表达物体内部结构和断面的作用。
详细描述
剖视图是通过剖切物体的一部分来表达物体内部结构的方法，断面图则是通过展现物体某一截面的形状来表达结构，两者都是机械工程图中常用的表达方法。

机械工程图学习题集加详细答案第13章.

四.单项选择题。
1.已知粗牙普通内螺纹大径为16mm,螺距为2mm，左旋，中径、顶径公差带代号为7H,中等旋合长 C 度。正确的标注是: .
2.螺钉连接正确的画法
C
.
13-2. 螺纹画法及标注
1. 判断下列螺纹画法的正误，正确的画“√”，错误的画“X”。
第十三章标准件和常用件
13-1. 综合知识题一.填空题
1.螺纹相邻两牙在中径线上对应两点间的螺距轴向距离称为，在同一条螺旋线上相邻两牙在中径线上对应两点间的导程轴向距离称为。 2.按螺纹的牙型、大径和螺距三个要素是否符合标准,将螺纹分为标准螺纹、特殊螺纹和非标准螺纹三类。
（3）将题（1）中的外螺纹和题（2）中的内螺纹旋合，旋合长度为 30mm。画出螺纹旋合图。
3. 根据要求绘制外螺纹、内螺纹及螺纹旋合的图形。
（1）在螺杆上自右向左画出M20 的螺纹，螺纹长度为40mm，螺纹小径与题（2）中光孔直径相同。（2）在光孔中加工M20的粗牙普通螺纹,螺纹长度为40mm。
D
。
三.判断对错题。下列描述中正确的在括号内画“√”，错误的在括号内画 “×”。
1.画螺纹时可见的螺纹终止线都画成粗实线。（ √ ） 2.在剖视图中，内外螺纹旋合的部分按内 × ）螺纹的画法绘制。（ 3.螺栓连接的被连接件内的孔是螺纹孔。（ × ） 4.螺纹大径为d，小径可按0.85d绘制。 √ ）（
7.某直齿圆柱齿轮，模数m是3，齿数z是29，则齿顶高是 mm，齿根高是 3 3.75 mm，齿高是 mm，分度圆直径是 6.75 87 mm，齿顶圆直径是 mm，齿根圆直径是 93 79.5 mm。
二.多项选择题
1.属于螺纹五大要素的有 A C D 。 A 旋向 B 螺纹长度 C 牙型 D 大径、小径和中径 E 牙顶、牙底 2.无论外螺纹还是内螺纹， A 画成粗实线， B 画成细实线。外螺纹的画 D 画成粗实线，内螺纹的 C 成粗实线。 A 牙顶 B 牙底 C 小径 D 大径

工程图学_上海交通大学中国大学mooc课后章节答案期末考试题库2023年

工程图学_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.一次辅投影可以得到一般位置平面的真形。

参考答案:错误2.辅投影面和原投影体系中的一个投影面必须：参考答案:垂直3.两直线的相对位置关系不包含：参考答案:重影4.B点在A点的上方、前方、右方【图片】参考答案:错误5.下图轴的断面图表达是否正确?【图片】参考答案:错误6.圆柱的内外表面相交，其相贯线的形状和求作方式与两圆柱的外表面相交是不同的。

参考答案:错误7.圆柱与球相交，当圆柱轴线通过球心，其相贯线是椭圆。

参考答案:错误8.截交线是截平面与立体表面的公有线。

参考答案:正确9.曲面立体的轮廓转向线是可以看得到的轮廓线，在三个投影面上都需画出。

参考答案:错误10.Φ18H7/h6的配合关系是参考答案:间隙配合11.Φ18F8/h7的配合关系是参考答案:间隙配合12.国家标准规定，我国采用第一分角投影。

参考答案:正确13.正三等轴测投影图是指三个轴向伸缩系数都相等。

参考答案:错误14.配合尺寸Φ18F8/h7是采用基孔制配合。

参考答案:错误15.已知主视图，选择正确的俯视图。

【图片】参考答案:(d)_(b)_(a)16.新产品的设计不需要进行工程验证。

参考答案:错误17.产品的开发过程包含：参考答案:详细设计_概念设计_零件加工18.下图关于平面截球的投影，哪个答案正确？【图片】参考答案:三面投影都正确。

19.直线DE和EF垂直【图片】参考答案:正确20.绘制立体时需要用点画线画出曲面立体的轴线和非回转体的对称中心线。

参考答案:正确21.绘制平面立体的投影，其所有棱线的投影都需要画出。

参考答案:正确22.Φ21s6表示该尺寸的基本偏差代号为。

参考答案:s23.用一个投影面能反映空间点的准确位置。

参考答案:错误24.以下哪个不是用工程图样来表达零件时的基本内容：参考答案:颜色25.点N在哪个平面上？【图片】参考答案:三角形ABC26.根据点M的W面投影判断该点在球的【图片】参考答案:上、左、后的部位27.Φ21H7/s6表示泵体孔和轴承外圈之间的配合，其轴承外圈的公差带代号为。

设计与制造I(原：现代机械工程图学)_上海交通大学中国大学mooc课后章节答案期末考试题库2023年

设计与制造I(原：现代机械工程图学)_上海交通大学中国大学mooc课后章节答案期末考试题库2023年1.图样的基本要求是表达的参考答案:清晰性_正确性_唯一性2.根据点M的H面投影，判断该点在球的哪个部位?【图片】参考答案:左、下、前的部位3.如图所示，分析三面投影，其中存在投影面的：【图片】参考答案:侧垂面_水平面4.相贯线求作过程中包含：参考答案:找点_空间分析_光滑连线5.GB/T14689-2008中2008的含义是：参考答案:最近一次颁布的年份6.公差带的大小由（）确定。

参考答案:标准公差7.组合体的组合形式主要有：叠加、挖切、相切、截交、相贯。

参考答案:正确8.当孔的上偏差小于相配合的轴的上偏差，而大于相配合的轴的下偏差时，此配合的性质是参考答案:过渡配合9.如图所示：【图片】参考答案:a¢ax反映点A到H面的距离10.GB/T14689-2008中GB的含义是：参考答案:国家标准11.在平面上作直线，可以采用的方法有：两点法、一点一方向法参考答案:正确12.基本偏差是参考答案:上偏差或下偏差13.在绘制工程图样时，以下哪个工具是不能用的：参考答案:毛笔14.AB和AC两直线为【图片】参考答案:相交两直线_垂直两直线15.凡在配合中可能出现间隙的，其配合性质一定属于间隙配合。

参考答案:错误16.零件的实际偏差只要在尺寸公差的范围内，零件的尺寸就合格。

参考答案:正确17.基孔制是孔的基本偏差一定，而通过改变轴的基本偏差而形成各种配合的一种制度。

参考答案:正确18.一次辅投影可以得到一般位置平面的真形参考答案:错误19.点在直线上，该点分直线段成两段，其长度之比在各投影中均相等参考答案:正确20.通过一次辅投影，可以完成以下变换参考答案:一般位置平面转换为垂直面_垂直面转换为平行面21.相贯线都用参考答案:其他都不对22.两圆柱相交，相贯线的形状可以是:参考答案:矩形_空间曲线_椭圆23.放大的比例包括：参考答案:10:1_5:124.点画线、双点画线的首尾应为线段，且应超出轮廓线2-5mm。

机械工程图学习题集加详细答案第11章

11-4 立体三视图。
(3) 标注立体的尺寸。
11-4 立体三视图。
(4) 根据主、俯视图补画左视图，并标注尺寸。
11-4 立体三视图。
(4) 根据主、俯视图补画左视图，并标高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
(5)
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
(6)
11-4 立体三视图。
(1) 补画左视图，确定尺寸基准，并标注所缺宽度方向的尺寸。
(2)
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
(3)
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
(3)
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
11-4 立体三视图。
(1) 补画左视图，确定尺寸基准，并标注所缺宽度方向的尺寸。
11-4 立体三视图。
(2) 补画左视图，确定尺寸基准，并标注所缺高度方向的尺寸。
11-4 立体三视图。
(2) 补画左视图，确定尺寸基准，并标注所缺高度方向的尺寸。
11-4 立体三视图。
(3) 标注立体的尺寸。
第十一章立体上的尺寸分析及标注
11-1----11-4
11-1 基础知识。
11-1 基础知识。
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。
(1)
11-3 用“△”指出长、宽、高三个方向的尺寸基准，注全立体的尺寸(数值按1:1比例从图上量取，取整数) 。

机械工程图学习题集答案全集(上海交大第版)资料

P6-4
第3章点、直线、平面
P6-4 答案
第3章点、直线、平面
P7-1
第3章点、直线、平面
P7-1 答案
第3章点、直线、平面
P7-2-1
第3章点、直线、平面
P7-2-1 答案
第3章点、直线、平面
P7-2-2
第3章点、直线、平面
P7-2-2 答案
第3章点、直线、平面
P9-1
第3章点、直线、平面
P9-1 答案
第3章点、直线、平面
P9-2
第3章点、直线、平面
P9-2 答案
第3章点、直线、平面
P9-3
第3章点、直线、平面
P9-3 答案
第3章点、直线、平面
P9-4
第3章点、直线、平面
P9-4 答案
第3章点、直线、平面
P10-1
第5章轴测图
P20-2 答案
第5章轴测图
3. 按给定的尺寸，绘出已知的锥度。
第1章制图的基本知识与技能
P2-3 答案
3. 按给定的尺寸，绘出已知的锥度。
第1章制图的基本知识与技能
P3-1
1. 在指定位置按1:1的比例抄画图样。
第1章制图的基本知识与技能
P3-1 答案
第1章制图的基本知识与技能
P3-2
2. 徒手绘图练习(在右边的方格纸上徒手绘制下面的图形，不标注尺寸)。
第3章点、直线、平面
P10-1 答案
第3章点、直线、平面
P10-2
第3章点、直线、平面
P10-2 答案
第3章点、直线、平面
P10-3

机械工程图学习题集答案全集(上海交大第版).

机械工程图学习题集加详细答案 第14章
