爱立信常见告警处理

常见告警处理A1类告警CP FAULT一、告警产生原因：CP FAULT一般是位于CPS或MAU中的硬件故障。

当系统发现一个永久性故障或三个相同类型的暂时性故障或暂时性故障出现频率太高时，MAS 的软件就会产生CP FAULT的告警。

二、告警处理流程：具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。

以下为主要操作步骤：当CP FAULT告警出现时，首先察看CP的状态，若状态为<DPWSP；CP STATEMAU SB SBSTATENRM B WO为正常状态，此类的CP FAULT是A3或A2告警，则留到晚上低话务量时处理；其余均为不正常状态，必须马上根据OPI：CP FAULT的ACTIONS进行现场处理。

CP FAULT的诊断测试：<REPCI；诊断。

同时出现O1告警：SYSTEM STATE REPAIR OF CP OR MAU。

诊断结果有两种情况：（1）.无怀疑板块列出。

<RECCI；检修，将告警消掉。

（2）.有怀疑板块列出。

a. 错误类型为Permanent(永久性)。

根据提示选择最怀疑板块，准备现场更换。

b. 错误类型为Temporary(临时性)。

若所有的最怀疑板块在最近30天内都换过，则用：<DIRCP；<DIECP:INF=PAR;<DIRRP；收好报告，留待爱立信专家分析。

<REPCE；将诊断进程结束。

若尚有板块可以更换，则参照错误类型为Permanent进行。

在进行现场操作时，故障管理人员对CP的结构、性能和应急措施因相当的清楚, 以避免因操作不当,造成直接的经济损失。

在修理过程种，故障管理人员要仔细确认REPCI的诊断结果, MAG和PCB的准确名称和位置, 若选错MAG和PCB,不但RECCI不能修过, 且会引起A1的CP FAULT和一侧CP的单边。

<REMCI：MAG= ，PCB= ；此刻系统将所需换的板子隔离出来，我们根据提示，按顺序关电，换板，再开电。

爱立信LTE无线故障现场处理手册

爱立信LTE无线告警现场处理手册日常故障处理方法(1)---Loss of Tracking➢告警解释：此告警是由于系统或者无线时钟失步导致，可能造成基站退服。

➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；TD-LTE采用GPS进行同步。

其硬件以及连接方式如下：➢处理步骤：检查GPS信号接收器上的工作状态灯状态。

（1）灯不亮1.检查GPS信号接收器和连接DU的RJ45网线，如有问题则进行更换。

2.检查DU上的GPS端口是否存在问题，如有问题则更换DU。

（2）绿灯常亮1.检查连接DU的RJ45网线，如有问题进行更换。

2.通知后台重启基站3.更换DU。

（3）绿灯闪1.按照上面GPS硬件连接图按照从DU到GPS天线的顺序检查各个接口是否有虚接、各线缆是否有破损、各个单元硬件是否存在问题，如有问题则进行重接或者更换。

2.通知后台重启基站3.更换DU。

(2)---Network Synch Time from GPS Missing➢告警解释：此告警是由于GPS信号丢失导致，可能导致基站退服。

➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；➢处理步骤：请参考“Loss of Tracking”告警的处理步骤。

(3)---System Clock Quality Degradation➢告警解释：此告警表示系统或者无线时钟进入了“free-running”模式，不能满足系统正常工作的需求。

该告警为伴生告警，其提示作用。

能够触发该告警的子告警为：●Network Synch Time from GPS Missing●Loss of Tracking●TU Synch Reference Loss of Signal➢可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。

➢处理步骤：由于该告警为伴生告警，处理步骤请参见其伴生的子告警。

(4)---Remote IP Address Unreachable➢告警解释：此告警表示远端IP地址不可达，多为到核心网的IP地址不可用。

爱立信WCDMA基站硬件故障处理

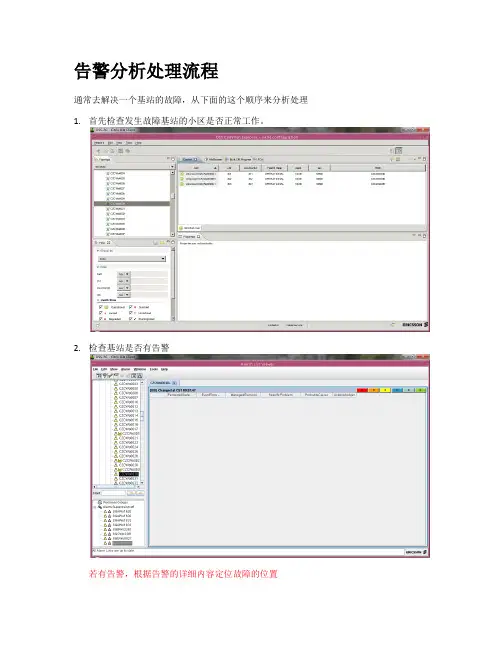

告警分析处理流程通常去解决一个基站的故障，从下面的这个顺序来分析处理1.首先检查发生故障基站的小区是否正常工作。

2.检查基站是否有告警若有告警，根据告警的详细内容定位故障的位置3.检查RNC侧各信道(FACH.RACH.PCH.HSDSCH.Eul)状态和基站侧无线.基带.传输.控制等状态。

4.检查基站各模块工作状态3418/3518A．R RUB．O BIF板C．T X板D．R AX板E．ET-MFX板ET-MFX板注意看Port6的状态，PS业务都是从这个口出去的F．CBU板在Ports下面，pp1~pp4分别显示1~4条E1状态32063206与3418/3518不同的是分为FU和RU，RUIF板与信号相关的故障，先检查天馈，FU，RU(或RRU)如果以上设备工作不正常的话，将会影响基站发出的信号。

当然RUIF(或OBIF)的故障会影响到该基站所有小区的信号发射。

CS业务受阻，检查TX，RAX还有CBU板的工作状态。

PS业务受阻，检查ET-MFX板和CBU板工作状态。

CBU1. 传输闪断，频繁出现Heartbeat Failure告警，在确定传输无异常的情况下，上站检查CBU板2M（E1）线是否异常和CBU板的工作状况（CBU板温度和灯的状态等）；CBU板工作状态和E1若无异常，可以对CBU板进行重新拔插【拔插前与机房确认，先lock该板】，后续观察是否还有闪断情况出现；若依旧闪断，对CBU板进行更换。

2. 基站出现Heartbeat Failure告警，确定传输无异常的情况下，RNC侧观察VC12状态正常，而E1状态disable，上站检查基站是否断电和E1状态，若无断电，主要检查E1接口或尝试对E1线进行更换，或发现CBU板红灯长亮，需进行更换。

3. TimDevice_RadioClockIsNotStable分析：时钟device故障，导致基站无法时钟同步处理方法：CBU板时钟device故障，通常情况下可以通过重启基站解决；若重启后无法消除该告警，应上站检查CBU工作状态（CBU板温度和灯的状态等），可以对CBU板进行重新拔插，观察告警是否消除；若告警仍在，对CBU板进行更换。

爱立信RBS2202基站设备的简介及一些告警处理办法

关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。

DXU：分配交换单元，实际为基站主控单元，两M接口。

Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。

以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。

天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。

同理天线B。

（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。

可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。

同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。

为TRU1和TRU2提供RXB信号。

（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。

爱立信 WCDMA 基站常见告警处理方法

爱立信 WCDMA 基站常见告警处理方法1. PDH Loss of Signal：PDH信令丢失告警Maj PDH Loss of Sign loss_of_signalSubrack=1,Slot=1,PlugInUnit=1,Cbu=1,ExchangeTerminal=1,E1PhysPathTerm=pp4告警原因：传输不通。

2. Plug-In Unit General Problem：配置错误告警Maj Plug-In Unit General Problem replaceable_unit_problem Subrack=1,Slot=2,PlugInUnit=1告警原因：对应槽位没有板子，或板子读取不到。

处理方法：拔插相应槽位的板子，如拔插无效，则需更换板子。

3. AuxPlugInUnit_PiuConnectionLost：辅助单元设备告警Maj AuxPlugInUnit_PiuConnectionLost equipment_malfunction AuxPlugInUnit=1告警原因：外部告警先没接。

影响：无处理方法：由于现在外部告警线不需要接，可闭掉AuxPlugInUnit=1 这个MO，以消除告警。

4. AuxPlugInUnit_LossOfMains：RRU电源告警Maj AuxPlugInUnit_LossOfMains commerical_power_failure SectorAntenna=1,AuxPlugInUnit=RRU-1 告警原因：RRU掉电影响：该小区将退服。

处理方法：到现场检查RRU电源。

5. Carrier_RejectSignalFromHardware：Carrier_SignalNotReceivedWithinTime：载频告警Maj Carrier_RejectSignalFromHardware message_not_expected Sector=1,Carrier=1Maj Carrier_RejectSignalFromHardware message_not_expected Sector=2,Carrier=1Maj Carrier_SignalNotReceivedWithinTime timeout_expired Sector=2,Carrier=1告警原因：RU或RRU故障。

爱立信设备常用告警代码解析

TRXC 2A:45 Radio Unit HW Fault(无线单元硬件故障) 故障描述： RUS/RRUS硬件出现故障。处理方法：断电加电处理RRUS/RUS；断电加电处理DUG；检查DUG与RRUS/RUS的链接是否OK；插拔RRUS/RUS的光纤、数据线或光电转换模块；替换RRUS/RUS。
CF 2A:33 RX Diversity Lost(分集接收丢失)
故障描述：此故障对DXU进行复位或重启相应故障单元的RRUS/RUS,告警会消失。如果没有真正解决问题,50分钟后会再出现此故障。现在基站用的软件版本在出现CF I2A:33告警时，一般都会伴有CF I2A:57 告警出现。当CF I2A:33告警处理好时CF I2A:57告警一般也会消失。处理方法：检查IDB配置是否正确；判定哪路接收（RXA/RXB）有问题；检查RX连线是否连接正确，并且RX线缆OK；判定天馈系统是否有问题，如VSWR值高，馈线头子没有做好；如果所有小区（2个或2个以上小区）的所有载波的SSI值的绝对值都大于12，有可能小区天馈交叉接了；如果单个或几个载波SSI值偏高，有可能是硬件有问题，或者和硬件连接的RX线有问题，或者RX线没有连接好。
爱立信设备常用告警代码解析
CF 2A:8 VSWR Limits Exceeded(ቤተ መጻሕፍቲ ባይዱSWR超出门限值)
故障描述： RRU/RRUS输出超过VSWR门限值，如果超过1级门限值会有AO TX I1B4告警,TX Disabled。处理方法： IDB配置是否正确；天馈系统与RRUS/RUS的RF口是否正确连接，并且连接OK；用Site Master测天馈系统；如果没有Site Master，在 RRUS/RUS侧互倒天馈或者和好的小区互倒天馈，判断是天馈有问题还是硬件有问题，然后再进一步判断；如果硬件有问题，更换RRUS/RUS；如果天馈有问题，更换相应的坏件，如软跳线、馈线头子或者天线等；

爱立信BSC常见故障告警处理

常见故障告警处理一. 硬件设备告警1、CP FAULTDPWSP；看CP状态。

REPCI；测试出错部件（排第一个是最可能出错的部件）。

REMCI：MAG=XX，PCB=XX；换板（可以再REMCI第二个部件）。

RECCI；测试并复位。

若修时出FC301说明交换机自己在修，此时CP状态为SE-FM（分离），无法人工修，只要等片刻就会发现CP状态变为UPDATING，再等就应该WORKING了。

2、RP FAULTEXRPP:RP=XX；看RP状态REPRI；测试出错部件（排第一个是最可能出错的部件）REMRI：RP=XX，PCB=XX；（也可以换第二个部件）RECRI；测试并复位闭解RP BLRPI/E：RP=XX；3、EMRP FAULT（emrp:Extension Module Regional Processor ）REPEI：EMG=XX，EMRP=XX；REMEI：EMG=XX，MAG=XX，PCB=XX；RECEI：EMG=XX，PCB=XX；4、EM FAULTEXEMP：RP=X，EM=XX；看EM状态若无RPT时：REPRI：RP=XX，EM=XX；REMRI：RP=XX，EM=XX，PCB=XX；RECCI：RP=XX，EM=XX；若有RPT时：EXEMP：RP=XX，EM=XX；BLEMI：RP=XX，EM=XX，RPT=XX；BLEME：RP=XX，EM=XX，RPT=XX；若与TSM相关时：GSBLI： TSM=XX；进行（2）或（3）闭解EMGSBLE： TSM=XX；5、SWITCHING NETWORK TERMINAL FAULTNTSTP：SNT=XX；看SNT状态（常见FC38可闭解修好）NTCOP：SNT=XX；查DEV号对MSC：EXDRP：DEV=XX；查控制设备的RP号和EM号对BSC：RADAP：DEV=XX；查控制设备的RP号和EM号EXRPP：RP=XX；NTBLI：SNT=XX；闭NTTEI：SNT=XX；测NTBLE：SNT=XX；解若解不开，可试以下方法：EXEGP：EMG=XXXXX；查CICEXCLP：EQM=CLC-9；查对应的DEV，记下相关数据BLCLI：EQM=XX；闭CICEXCLE：EQM=XX；拆数据NTBLI：SNT=XX；闭NTBLE：SNT=XX；解EXCLI：EQM=XX，SPEED=XX，DEV=XX；重新定义原来的数据BLCLE：EQM=XX；解CIC6、GROUP SWITCH FAULT（TSM FAULT）（或GROUP SWITCH RESTRICTIONS）GSSTP：CLM/SPM/TSM＝ALL；找出错部位（或用GSREP；列出故障的设备）。

常见告警及详细告警码详解

爱立信LTE无线专业常见告警目录Heartbeat Failure (2)ServiceUnavailable (2)ServiceDegraded (2)Gigabit Ethernet Link Fault (3)Remote IP Address Unreachable (3)Loss of Tracking (4)Network Synch Time from GPS Missing (6)System Clock Quality Degradation (6)PowerFailure (6)LinkFailure (7)LinkStability (7)VswrOverThreshold (8)CalibrationFailure (8)Plug-In Unit HW Failure (9)Plug-In Unit General Problem (9)GeneralHwError (10)HwFault (10)GeneralSwError (10)License Key File Fault (11)LicenseKeyMissing (11)Heartbeat Failure（基站退服或断站）告警解释：此告警表示基站心跳告警，即基站脱管。

可能原因：（1）DU掉电（2）传输故障（3）DU故障（4）OSS原因（网管）处理步骤：（1）检查电源状态。

（2）检查DU电源接头是否松动，如有松动重做接头。

（3）检查基站传输连接，如有虚接或者尾纤破损则进行重接或者更换。

（4）通知传输检查传输状态。

（5）DU下电重启.（6）更换DU。

（7）配置原因，检查数据原因，回落到割接之前的地址，更换IP ServiceUnavailable告警解释：此告警表示小区服务质量不可用，即小区退服。

该告警为伴生告警，其提示作用。

能够触发该告警的常见子告警为：●PowerFailure（电源故障）●LinkFailure（光路告警）●HwFault（RRU硬件故障）●TemperatureExceptionalTakenOutOfService（RRU高温告警）可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。

爱立信基站典型故障处理案例

案例1：对基站进行IDB的配置总是无法完成，提示为时间超时。

当对基站进行IDB数据的配置时，因为TRU与DXU软件版本不一致，或BSC下载软件的同时进行DXU数据配置而产生冲突，或第一次IDB配置电源电压类型错误，或短时间内频繁的对DXU进行IDB配置等原因，偶尔可能导致再进行IDB的数据配置时，出现提示为时间超时而无法完成的现象。

导致DXU同机架内部的通信上存在异常现象，出现类似机架掉死的现象，更换DXU无效。

解决的办法是，将DXU（或新的DXU）放到同基站的其它机架上，或另外的基站上，仅对DXU加电，按照存在问题的机架配置进行IDB的重新配置，完成后再安装到存在问题的机架上，不必再重新配置，对DXU等各模块加电重起，即可解决问题。

案例2：RBS200基站工作不稳定，经常退服。

基站各部件的稳定工作离不开稳定的时钟信号，而基站的时钟信号是从PCM传输中提取的，爱立信的基站不提供外部时钟输入的端口, RBS200基站是爱立信早期推出的GSM基站产品，这些基站设备是基于采用传统的PDH传输组网方式而设计的，并不非常适用于SDH传输组网方式，这就会导致RBS200基站在和某些厂家的SDH传输设备配合使用时，导致基站工作不稳定，频繁出现时钟同步的告警，经常退服，严重影响了基站的正常运行。

解决办法有两种：一种是将RBS200基站使用的SDH传输更换为PDH传输；另一种是将RBS200基站设备更换为RBS2000基站设备，因为RBS2000对同步要求较RBS200低，能够很好同SDH传输配合工作。

案例3：开始时，马厂湖基站有部分TS总是无法正常工作，且不固定在某个载频上，更换TRU、DXU无效，对基站的数据进行拆掉重新加载后仍无效，后来整个基站所有的TS均无法正常工作，基站硬件、传输、数据等均不存在问题。

点检查了基站的所有硬件均不存在故障现象，对怀疑有问题的TRU、DXU进行了更换；对传输进行了环路测量，也未发现传输电路存在质量问题；检查小区、基站的定义数据也都正常。

爱立信常见基站故障告警处理

基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。

HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。

2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。

Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。

2．如PSU出现问题，则更换。

（参照例三）3．如ECU出现问题，则更换。

4．将出现告警的ECU电源关闭，更换ECU。

5．更换后，将其电源开启。

TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。

2，对TRU进行复位或者断电后重新加电，看是否能够恢复。

3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。

4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。

TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。

2,检查IDB中CDU配置是否正确。

3,检查TRU是否安装正确，与Y-link线连接是否正确。

4,检查IDB中TRU配置是否正确。

5,检查CDU-BUS线包括背板连线。

6,将CDU进行断电/加电操作。

7,重启DXU，CDU，TRU。

8,更换TRU。

爱立信基站告警处理

16 RU数据库被破坏在DXU中的RU数据库(注解2)被破坏了或者不能通过软件来读取。复位DXU.若无效，更换DXU.
17硬件配置与IDB不一致IDB与机架内的硬件不匹配(如：错误的频带,机架类型,传输类型等).检查硬件配置是否正确(如正确的频带等).用ＯＭＴ重新安装IDB并对DXU进行复位.
18内部配置错误在ＤＸＵ的软件中有一个或多个子系统失效。（其内部配置见注解2）.DXU处于本地模式，不受BSC的远端控制.这个故障通常由故障15, 16,或17引起(见上面所述).用OMT重新安装IDB并对DXU进行复位.若无效，更换DXU.
CF I1A
Nr故障描述处理方法相关故障
0-6在DXU上产生的复位.见注解3.
7 Xbus故障
8定时单元的VCO故障下面是三种可能的故障:1、VCO的控制值超出范围，需要重新校正，不久后也可能会发出CF I2Ａ:13的告警。２、VCO的温度太低，加热器启动不了，可以通过对DXU断电加电来解决。3、VCO没有分配13MHz时钟信号。DXU可能有硬件故障或者电源问题。对DXU进行断电加电处理，若无效，更换DXU. CF I2A:13
DSP数字信号处理器
RF射频IF中频
RU可替换单元
MO管理对象
VSWR电压驻波比电源内的单元:
BDM电池和分配模块
BFU电池熔丝单元
ECU电源控制器
PSU电源单元
IDM内部分配模块TRU内的单元
WU电源：为TRUD, TXU, PAU, RXU提供DC直流电源。
TRUD数字TRU:含有CPU (MO TRXC),信号处理平台(MO TS)和无线控制等单元.
psu坏或者psu已被移开其他和故障20一样22备用电池容量下降23环境设备性能下降24cu的硬件故障25dxu或ecu的装载文件丢失26环境感应器故障一般指温度感应器每个架有2个机架上部的温感1接到dxu背板的p24接口下部的温感2接到其p25接口上可用omt在机架视图cabinetview上的ecu的monitor选定ecu右键选monitor分别监测两个温度感应器好27系统电压感应器故障28转换器故障29变电阻故障30本地总线故障当dxu在localbus上收到太多的故障帧时确定为localbus可能的原因是总线负荷太大如12个tru的机架或者没有对总线进行终接所引起的干扰

爱立信WCDMA日常告警处理

基站告警处理告警：Maj OpticalInterfaceLink_OpticalInterfaceLinkFailure equipment_malfunction OpticalInterfaceLink=1-UL处理办法：●检查rru是否安装，是否加电●检查RRU到MU之间光缆是否正常告警：Maj FcuDeviceGroup_NumberOfHwEntitiesMismatch configuration_or_customizing_error AuxPlugInUnit=2,FcuDeviceGroup=1处理办法：●检查FCU连接线是否连好●重启RBS告警：Maj PDH Loss of Signal loss_of_signal Subrack=1,Slot=1,PlugInUnit=1,Cbu=1,ExchangeTerminal=1,E1PhysPathTerm=pp1处理办法：●2M传输不好，PP1表示第一个2E1传输不好，检查传输。

告警：Crit License Key File Fault configuration_or_customizing_error Licensing=1处理办法：●为基站加载licenseMaj AuxPlugInUnit_LossOfMains commerical_power_failure SectorAntenna=1,AuxPlugInUnit=RRU-1处理办法：●检查RRU供电情况；●检查RRU与MU之间的光缆是否正常●查看RRU是否正常，不正常更换RRU告警：Maj AuxPlugInUnit_PiuConnectionLost equipment_malfunction AuxPlugInUnit=1处理办法：●现外部告警均未接，所以锁定相关告警MO(Equipment---- External Alarm—AuxPlugInUnit=1).告警：Maj Plug-In Unit General Problem replaceable_unit_problem Subrack=1,Slot=8,PlugInUnit=1Min DownlinkBaseBandPool_DlHwLessThanDlCapacity configuration_or_customizing_error Subrack=1,DownlinkBaseBandPool=1Min UplinkBaseBandPool_UlHwLessThanUlCapacity configuration_or_customizing_error Subrack=1,UplinkBaseBandPool=1处理办法：●Moshell里登陆到该站，ST PLUG命令，查看单板状态，若第8块板Disable,锁住第8块板，解锁第8块板，查看故障是否消除；不消除择需带上备板上站处理，首先热插拔下第8块板，故障不消除就更换第8块板。

爱立信RBS2000系列基站常见故障处理经验

爱立信RBS2000系列基站常见故障处理经验rbs2000系列基站是爱立信公司的新一代产品，广泛用于我国的gsm900mhz移动通信网，也适用于gsm1800mhz通信系统。

与rbs200型基站相比，2000系列基站采用了模块化设计，集成度进一步提高，一个基站基本上是由dxu、ecu、psu、tru和cdu等几个替换单元(replacementunit，ru)组成。

如果基站出现硬件故障，直接更换相应的ru即可；同时rbs2000基站具有良好的人机接口，可很方便地通过omt／omt2软件实现笔记本和基站之间的通信，读取各种数据或进行相应的操作，所以维护起来很方便。

但在日常的维护工作中，有很多告警不易判断故障ru的位置或是否为硬件故障，这样问题就不好解决了。

下面就对在rsb2000的运行维护工作中常见的、有代表性的一些问题进行简单的总结，1电源单元故障及处置ィcf2a21）－48v型基站在工作时需要用到三至四块电源单位psu(powersupplyunit)，psu的作用是将－48v电压转换成＋27v，供基站使用。

如果其中有一个psu不工作，基站将产生一个电力供应不足的告警，并将告警送至bsc。

对于这类告警，应首先检查psu的输入电压，因为有很多告警是因配电箱的熔丝熔断引起的，而并非psu本身的故障。

如果psu输入电压正常，我们就需要利用omt或omt2来判断故障的具体位置，因为从psu面板的指示灯上是无法判断哪一个psu有问题的。

利用omt／omt2来查看各psu的状态或输出电流，如果某psu的状态为fault或无输出电流，则可判断该psu坏，可将其更换后再观察。

在更换psu之前一定要先将整个机架的电源关掉，否则拔插时所产生的冲击电流很容易将别的psu损坏。

2定向基站的分集接收丢失告警原因及处理方法（cf2a33）gsm900mhz蜂窝系统中的定向基站基本上就是使用三小区制，即为把一个基站平均值分割为三个小区，每小区120度，第一个小区的中心朝向正北。
