展鹏VVVF门机电气接线及调试说明

展鹏VVVF门机电气接线及调试说明

1 .电气接线说明

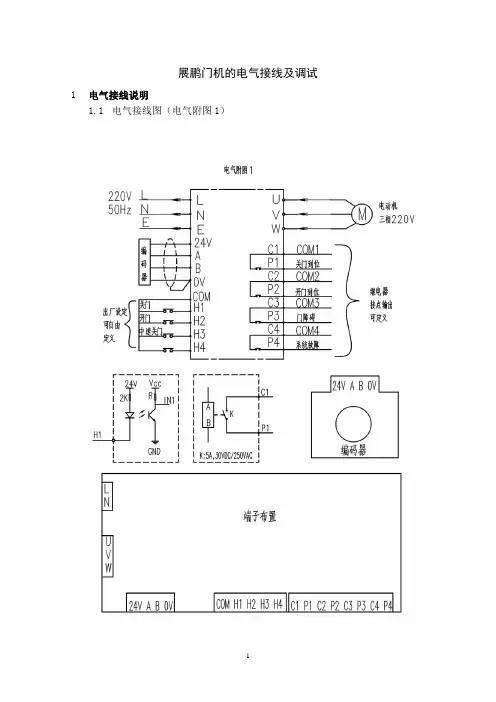

1 . 1 .电气接线图(电气附图1 )

1 .

2 .供电电源

使用单相交流电源Ac220v 士：5 % , 50Hz 士5 % ;建议通过瓜的c45N 等向门机供电。

1 . 3 .编码器接线

出厂时配有编码器连线，只需与控制器紧密连接即可。

1 . 4 .电机线

出厂时电机上

配有三相电机线，只需与控制器紧密连接即可。

1 . 5 .输入/输出信号接线

1 . 5 . 1 .输入

输入共有四个共电源的端子(24V ，由门机控制器提供)，可以是继电器触点输入，也可以是开路集电极触点。每个输入端子均可独立定义成以下任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。Hl 一H4 分别对应输入端子111 一湘。

1 . 5 . 1 . 1 .关门输入一即上位机传给系统的要求关门信号，必须是持续信号。该信号必须定义，否则报错。例如：Hl = 01 表示Hl 与24v 通要求关门;H1 = 06 表示Hl 与24V 断要求关门。

1 . 5 . 1 .

2 .开门输入一即上位机传给系统的要求开门信号，必须是持续信号.该信号必须定义，否则报错。例如：H2 = 02 表示H2 与24V 通要求开门;H2 = 07 表示H2 与24V 断要求开门.

1 . 5 . 1 . 3 .慢关门输入一即通常的超时强迫关门信污，必须是持续信号。该信号要求以中速关门。

1 . 5 . 1 . 4 .电眼信号一即通常的门保护信号，如红外光幕/安全触板等，若要直接使用，则必须接入非开门区信号。该信号可以是脉冲信号(脉宽妻20ms ) . 1 . 5 . 1 . 5 .非开门区信号一端子控制时有效，必须是持续信号。若有该信号，则电眼信号输入无效，即这时不允许

开门。该信号对开门输入信号不限制。

1 . 5 .

2 .输出

输出共有四对相互独立的继电器触点(功率为5A , 30VOC / 25OVAC ) ，每对输出端子均可独立定义成以下任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。Pl 一P4 分别对应输出端子对CI 一Pl 到C4 一P4 。

1 . 5 .

2 . 1 .关门到位信号一即系统传给上位机的关门到位信号，该信号必须定义，否则报错。该信号可作为电梯启动运行的条件之一例如：P1 = 01 表示关门到位时C1 与P1 通;Pl = 05 时表示关门到位时C1 与P1 断开。

1 . 5 .

2 . 2 .开门到位信号一即系统传给上位机的开门到位信号，该信号必须定义，否则报错。例如：P2 = 02 表示关门到位时CZ 与P2 通;P2 = 06 时表示关门到位时c2

1 . 5 .

2 . 3

1 . 5 .

2 . 4

与P2 断开。.一门障碍信号一有开关门信号输入时无反馈脉冲则输出该信号，若开关门债竺撤销则该信号”“复位。’。用““号可实鹦瞪黔嫂悲卖瞥：, 遇障碍，则表示该层可能无法开门，只好关门后运仃笙白剧力!叫取胜厉1 ?翔夕，' ’。

系统故障信号一有系统内部故障时输出该信号。

1 . 6 . 3 .具体定义方法下有详述。

.面板说明

2 . 1 .欢位七段码显示

2 . 1 . 1 ，缺省状态下显示门位置的脉冲

，也可设置成显示开/关门时间。

位置脉冲用双位十进制显示：门完全闭合位置全开足位置显示为99 ，其它位置按比例显示。开关门时间用双位十进制显示：十位显示秒，

们刀己完全放开)显示为00 , fl 完

个位显示0 . 1 秒。

2 . 1 . 2 .

2 . 1 . 3

2 . 1 . 4

修改参数时位闪烁显示。

，参数类别号以双位十六进制显示

：参数值用双位十进制显示，当前

.参数值设置报警以双位闪烁方式显示，

十位闪烁显示出错的参数类别(U 、

H 、P )

个位闪烁显示“一”

.故障显示，当前故障十位闪烁显示

“一”，个位闪烁显示故障代码(1 一8 )。

2 . 1 . 2 . 2 .

历史故障十位闪烁显示序号(0 一F ) ，个位闪烁显示故障代码(l 一8 ) 0 - . . _ _ 5 .面板显示优先级：参数设置一>参数值设置故障一>门机故障一>正常显不。

键盘分布

③④①②

2 . 3

左上①键-- -一八键，向上翻转参数号/参数值增1 /面板开门。左下②键-- -一V 键，向下翻转参数号/参数值减l /面板关门。右上③键--一F 键，进入参数设置/光标移位/退出参数设置/中止开关门。右下④键-- -一Enter 键，进入参数修改/确认修改值。

在设定A1 = l / A1 = 2 时，可按八键开门或V 键关门。

在A1 = 2 时，按A 键/V 键可使正在开/关门中的门机反向关门或开门。

在Al = 2 / A1 二3 /自学习开关门时，可用F 键中止本次开关门运行。

2 . 4 •在非开关门状态下，按F 键进入参数设定状态• _' . _

2 . 5 .首先面板显示参数号A1 ，这时可按八或V 键往上或往下翻转，可持续按傅八或V 健伏

速翻转，找到要修改的参数号。

2 . 6 .按Enter 键进入参数修改状态，

显示变为当前参数的参数值，这时可按八或V 键修改

参数值，可持续按住A 或V 键快速增减

;也可按F 键(在参数修改状态时转义为移位

键)使光标从个位移至十位或从十位移到个位键确认，系统会自动转至下一个参数号。

，然后修改参数值，改完后按Enter

2 一•一-一.- - - - - - - -叫-

2 . 7 .全部参数设定完成后按F 键(在显示参数号状态时转义为Esc 退出键)退出，进入正常运行状态。

2 . 8 .例如：将参数C4 值由50 改为40 ，可用的一种操作方法如下：

操作显示

F AI

八AZ

A C4

Enter 50
