变压器直阻试验
变压器直流电阻测试是否需要拆除电缆
变压器直流电阻测试是否需要拆除电缆2020年9月29号物流轨道箱变试验，该箱变变压器为630kVA 的油浸式变压器，连接组别为Dyn11。
做直流电阻测量时，高压侧为AB:1.426Ω，BC：1.432Ω,CA：1.417Ω，不平衡率为1.05%，符合要求。
但是做到低压侧时却差强人意，其值如表1所示。
从表中可以看出电缆未拆除情况下，不平衡都是不符合要求的（1600kVA以下的变压器，相的不平衡应小于4%，线间的不平衡应小于2%）。
这是不是说明直流电阻测试时，低压侧电缆必须拆除呢？为什么高压侧可以不用拆？为何之前变压器试验都没有拆除也可以做呢？接下来我们将具体分析。
表1一、直流电阻测量的目的首先我们要先明白变压器直流电阻试验的目的。
变压器直流电阻试验，其实测的是各绕组的直流电阻。
它的目的有以下几点：①检查绕组导线的焊接质量。
②检查绕组有无匝间短路。
③检查调压分接开关各个位置接触是否良好，以及分接开关实际位置与指示位置是否相符。
④检查多股导线并绕的绕组有无断股。
⑤检查各绕组引出线与出线套管的连接是否紧固，有无接触松动。
绕组是变压器的核心，它的好坏直接决定了变压器的质量，所以直流电阻试验是变压器必不可少的试验。
二、直流电阻的测试方法直流电阻测量目前有3种方法：单臂电桥，双臂电桥，四端法。
目前的直流电阻测试仪大多数采用的是四端法测量，因为电桥法测量时，绕组电感量大，所以充电时间很长。
而四端法不仅速度快，而且与双臂电桥一样，可以消除测试时连接线和接线柱接触电阻对测量结果的影响。
直流电阻测试仪BZC3396就是采用的四端法测量。
四端法接线如图1所示：+I、-I、+V、-V端子与试品连接，随仪器配套的专用测试钳已把电流、电位线设计到同一钳口上，试验接线简单方便。
四端法的基本特点是恒流电源通过两个电流引线极将电流供给待测低值电阻，而数字电压则通过两个电压引线来测量由恒流电源所供电流而在待测低值电阻上所形成的电位差Ux。

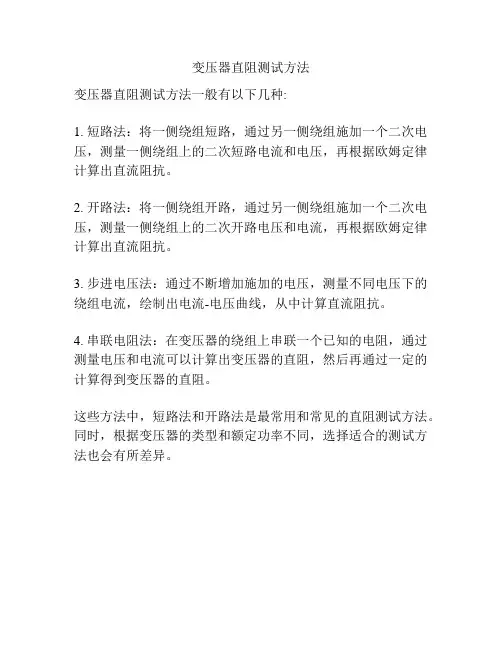

变压器直阻测试方法
变压器直阻测试方法
变压器直阻测试方法一般有以下几种:
1. 短路法：将一侧绕组短路，通过另一侧绕组施加一个二次电压，测量一侧绕组上的二次短路电流和电压，再根据欧姆定律计算出直流阻抗。
2. 开路法：将一侧绕组开路，通过另一侧绕组施加一个二次电压，测量一侧绕组上的二次开路电压和电流，再根据欧姆定律计算出直流阻抗。
3. 步进电压法：通过不断增加施加的电压，测量不同电压下的绕组电流，绘制出电流-电压曲线，从中计算直流阻抗。
4. 串联电阻法：在变压器的绕组上串联一个已知的电阻，通过测量电压和电流可以计算出变压器的直阻，然后再通过一定的计算得到变压器的直阻。
这些方法中，短路法和开路法是最常用和常见的直阻测试方法。
同时，根据变压器的类型和额定功率不同，选择适合的测试方法也会有所差异。
变压器绕组直流电阻试验原理
变压器绕组直流电阻试验原理
嘿，朋友们！今天咱来聊聊变压器绕组直流电阻试验原理。
这玩意儿啊，就像是给变压器做一次全面的“体检”。
你想啊，变压器就好比是一个大力士，它得扛起电力传输的重任呢！那绕组就是它的“肌肉”啦。
咱得知道这些“肌肉”是不是够强壮，有没有啥问题呀。
直流电阻试验呢，就是来检测这些“肌肉”状况的好办法。
就好像咱去称体重，能知道自己胖了还是瘦了。
通过测量绕组的直流电阻，咱就能了解绕组的导通情况啦。
这试验就像是给变压器绕组照镜子，能把它的小毛病都给照出来。
比如说，如果电阻值突然变大了，那不就像人走路突然一瘸一拐的嘛，肯定是哪里出问题啦！也许是绕组有接触不良的地方，或者是哪里断了一小截。
你说这重要不重要？要是不做这个试验，变压器带着问题工作，那不就像一个病人还在拼命干活，早晚得出大问题呀！到时候影响供电可就麻烦大了。
咱再打个比方，这变压器绕组直流电阻试验就像是给汽车做年检。
你不年检，你敢放心在路上跑吗？肯定心里不踏实呀！同样的道理，变压器不做这个试验，咱用起来能安心吗？
而且这个试验也不难理解呀，就是给绕组通上直流电，然后测量电阻值。
就这么简单的事儿，但作用可大了去了。
它能帮我们及时发现问题，提前解决，避免更大的损失。
这就好比我们平时体检，发现小毛病赶紧治，总比等病入膏肓了再去治好吧？
所以说呀，可别小瞧了这变压器绕组直流电阻试验原理。
它可是保障电力系统正常运行的重要一环呢！咱得重视起来，让变压器这个大力士能健健康康地工作，为我们源源不断地输送电力。
这多好呀，大家说是不是呢？反正我觉得是挺重要的，你们觉得呢？。
详细讲解变压器绕组直流电阻测试的三种方法
详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法，变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。
测量直流电阻的目的是：1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。
下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法，方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。
一、电流电压表法电流电压表法又称电压降法。
电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻，测量接线如图1所示。
图1：电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关52,接入电压表。
当测量结束，切断电源之前，应先断S2,后断S1,以免感应电动势损坏电压表，测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。
当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1(b)的接线测量。
根据欧姆定律，由下式可计算出被测电阻的直流电阻。
Rx=U/I式中，Rx——被测电阻(Q);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。
电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差，当测量电感量大的电阻时，要有足够的充电时间。
二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。
常用的直流电桥有单臂电桥及双臂电桥两种。
1、单臂电桥单臂电桥测量原理接线如图2所示，当R1上的电压降等于R3上的电压降时，则A 、B 两点间没有电位差，即检流计中没有电流，此时It 流经R1和R2,12流经R3和R4，电桥达到平衡。
直流电阻试验
一：测量的物理过程：
• 变压器绕组可视为被测绕组的电感L与其电阻R串联的等 值电路。如图10一1所示，当直流电压EN加于被测绕组， 由于电感中’的电流不能突变，所以直流电源刚接通的 瞬间，也即t=O时，L中的电流为零，电阻中也无电流， 因此，电阻上没有压降，此时全部外施电压加在电感的 两端。测量回路，（忽略回路引线电阻）的过渡过程应 满足
• （2）直流电阻超标分析。经换算确定C相电阻值较大， 怀疑是否由于断股引起，经与制造厂了解，该绕组股数 为24股，据此计算，若断一股造成的误差与实际测量误 差一致，判断故障为C相内部有断股问题。经吊罩检查， 打开绕组三角接线的端子，用万用表测量，验证C相有 一股断开。
（二）有载调压切换开关故障的诊断
• （1）色谱分析。色谱分析结果该组变压器C2H2超标， 从0.2uL/L上升到7.23uL/L,说明存在放电性故障。但从 该主变压器的检修记录中得知，在发现该变压器C2H2变 化前曾补焊过两次，而且未进行脱气处理。其他气体的 含量基本正常，用三比值法分析，不存在过热故障，且 历年预试数据反映除直流电阻不平衡率超标外，其他项 目均正常。
由上图可知，理论上i达到稳定的时间无限长。实 际上。当t=5T时，电流已达稳定值的99．3％，这时可 认为电路已经稳定。因此，工程上常认为经过5T时间后， 过渡过程便基本结束。
•
由于变压器绕组的电感较大、电阻较小，电感可达
到数百亨，时间常数较大。一般当t=5T时，可认为过渡
过程基本结束。但电流与稳态值仍可能差0.6％，会造成
电阻测量附加误差。因此，充电时间应大于5r，测量结
果才能准确。对于高压大容量变压器，测量一个电阻数
值的稳定时间需要几分钟、几十分钟甚至数小时，所以
选用适当的测量手段和测量设备是保证测量准确度的关
变压器试验方法及过程
变压器试验方法及过程一、变压器常规试验1.直流电阻测定试验：这个试验用来测定变压器的绕组直流电阻。
测试方法是通过接好的两个线圈端子加直流电压，通过电压和流过电阻的电流来计算电阻值。
2.变比测定试验：也称为开路试验，这个试验用来测定变压器线圈的变压比。
测试方法是将低电压侧接上稳压电源，通过测量高电压侧的输出电压和低电压侧的输入电压来计算变比。
3.空载试验：这个试验用来测定变压器的空载电流和铁损耗。
测试方法是将变压器的低电压侧加上额定电压，记录低电压侧的电压和空载电流，然后通过计算来确定变压器的空载电流和铁损耗。
4.短路试验：这个试验用来测定变压器的短路电流和电阻损耗。
测试方法是将变压器的低电压侧短路，然后通过测量高电压侧的电压和短路电流来计算变压器的短路电流和电阻损耗。
5.负载损耗试验：这个试验用来测定变压器在额定负载下的负载损耗。
测试方法是将变压器的低电压侧接上额定负载，通过测量高电压侧的电压和负载电流来计算变压器在额定负载下的负载损耗。
二、特殊试验1.冷却方式试验：这个试验用来确定变压器的冷却方式是否符合设计要求。
测试方法是在不同的冷却方式下进行试验，观察变压器在不同冷却方式下的运行情况。
2.过载试验：这个试验用来确定变压器在过载工况下的性能。
测试方法是将变压器在额定负载以上进行负载，观察变压器在过载工况下的温度升高情况和负载损耗是否符合要求。
3.短时耐压试验：这个试验用来确定变压器是否能承受短时的过电压冲击。
测试方法是给变压器的低电压侧加一段时间的高电压，观察变压器在这段时间内的运行情况和是否损坏。
三、型式试验型式试验是针对特定类型的变压器进行的一系列试验，以验证其设计和制造是否符合标准要求。
常见的型式试验有：绝缘电阻试验、交流高压试验、浸渍试验、频率响应分析试验、局部放电试验等。
以上是常见的变压器试验方法及过程，试验的具体内容和要求可以根据具体的变压器类型和标准要求进行调整和补充。
在试验过程中，需要确保安全，并按照标准规定的试验频率和参数进行操作，最后将试验结果进行记录和评估，以确保变压器的质量和可靠性。
变压器直流电阻测量
变压器绕组直流电阻测试有关问题探讨共分以下几部分进行进行探讨：一、概述二、绕组直流电阻测试测量原理三、变压器直流电阻测试仪的性能指标要求四、五柱式，低压d联接大容量变压器低压绕组直流电阻测试五、三通道仪器的使用六、变压器直流电阻测试仪使用有关问题探讨七、变压器直流电阻测试验后的消磁问题八、金达产品介绍一、概述变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可以：1、检查绕组焊接质量；2、检查分接开关各个位置接触是否良好；3、检查绕组或引出线有无折断处；4、检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断线的情况；5、检查层、匝间有无短路的现象；6、确定绕组的平均温升。
所以变压器绕组直流电阻测量既是简单常规的试验项目，但又是耗时、准确度要求高的项目，它是确保变压器生产质量、检修质量和安全运行的一个重要手段。
结合国家标准及电力设备预防性试验规程有关规定：| 1、 l600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组其线间差别不应大于三相平均值的1%。
2、1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%。
3、与以前相同部位测得值比较，其变化不应大于2%。
不同温度下电阻值按下式换算：R2＝R1式中：R1、R2分别为在温度t1、t2下的电阻值；T为电阻温度常数，铜导线为235，铝导线为225。
二、绕组直流电阻测试测量原理电力变压器绕组的电感很大为数百亨至数千亨，而直流电阻很小最小至数百微欧，用稳压电源给大型变压器绕组充电达到稳定的时间可能长达数十分钟至数小时，因此如何快速准确测量电力变压器绕组的直流电阻一直是人们研究和追求的目标。
下图为稳压电源给绕组充电原理图见图一：图一Lx，Rx为绕组电感和电阻，合上开关K后可知：E=i=其中，τ=为回路时间常数。
由此可见，i含有一直流分量和一衰减分量，当衰减分量衰减至零时i达到稳定值I=时，电感不起作用，此时可通过测量E和I来得到Rx。
变压器直流电阻测试方法原理
变压器直流电阻测试方法原理直流电阻测试是变压器绝缘试验中的一个重要环节，通过测量变压器绕组的直流电阻可以判断绕组的连接是否正常，绕组的匝间短路和接地等故障情况。
变压器直流电阻测试方法原理可以归纳为以下几个方面。
一、电流传输原理在变压器直流电阻测试中，通常使用小电流进行测试，一般为1A、5A、10A等。
测试电流经过变压器的绕组，从一个端口注入，经过绕组内部的电阻（包括匝间电阻和接地电阻等），再通过另一个端口流出。
测试仪器通过测量注入电流和流出电流之间的压差（电压）来计算绕组内部的电阻值。
二、电压测量原理三、内阻计算原理变压器的直流电阻测量是基于欧姆定律的计算原理。
根据欧姆定律，电阻值可以通过测量电流和电压之间的比值来计算。
在变压器直流电阻测试中，电流经过绕组，电压差测量在测试仪器上，根据欧姆定律，可以得到内阻值。
四、温度校正原理在变压器直流电阻测试中，还需要根据测试时的温度进行校正，以确保测试结果的准确性。
具体的温度校正原理是：根据变压器绕组的温度系数和测试时的环境温度，计算出校正系数，并将测得的电阻值乘以校正系数进行修正，从而得到准确的电阻值。
五、故障判定原理根据变压器直流电阻测试结果，可以判断绕组的接地故障和匝间短路等故障情况。
一般来说，正常的绕组内部电阻值应该比较稳定，如果电阻值显著增加，则可能存在接地故障；如果电阻值明显减小，则可能存在匝间短路等故障。
综上所述，变压器直流电阻测试方法通过测量注入电流和流出电流之间的压差来计算绕组内部的电阻值，并进行温度校正以获得准确结果。
通过测量结果可以判定绕组的连接是否正常，绕组的匝间短路和接地等故障情况，为变压器绝缘试验提供重要依据。
电力变压器直流电阻的试验方法
电力变压器直流电阻的试验方法变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目。
直流电阻试验可以检查出绕组内部导线的焊接质量，引线与绕组的焊接质量，绕组所用导线的规格是否符合设计要求，分接开关、引线与套管等载流部分的接触是否良好，三相电阻是否平衡等。
直流电阻试验的现场实测中，发现了诸如变压器接头松动，分接开关接触不良、档位错误等许多缺陷。
对保证变压器安全运行起到了重要作用。
一、变压器直流电阻测量方法1.降压法这是一种测量直流电阻的最简单的方法。
在被试电阻通以直流电流，用合适量程的毫伏表或伏特表测量电阻上的降压，然后根据欧姆定律计算出电阻，即为降压法。
为了减小接线所造成的测量误差，测量小电阻（1Ω以下）时，采用图1-1(a)所示接线，测量大电阻（1Ω及以上）时，采用图1-1(b)所示接线。
按图1-1(a)接线时，考虑电压表PV内阻rV的分路电流IV，则被试绕组电阻应为：R'＝U／(I﹣IV)＝U／(I﹣U／rV)实际上，现场测量一般均以R＝U／I计算，则绕组电阻测量误差为(R／rV)×100%，R越小，误差越小，所以此种接线适用于小电阻。
降压法所用的直流电源，可采用蓄电池，精度较高的整流电源、恒电流等。
由于变压器绕组电感较大，所以测量时必须注意在电源电流稳定后，方可接入电压表进行读数；而在断开电源前，一定要先断开电压表，以免反电动势损坏电压表。
降压法虽然比较简单，但准确度不高，灵敏度偏低，厂家与运行部门多采用电桥法测量绕组直流电阻。
2.电桥法用电桥法测量时，常采用单臂电桥法和双臂电桥等专门测量直流电阻的仪器。
被测电阻10Ω以上时，采用单臂电桥；被测电阻1Ω及以下时，采用双臂电桥。
对于小容量变压器，单臂电桥可采用4.5V以上的干电池作为电源，双臂电桥采用1.5～2V的多节并联干电池或蓄电池作为电源，直接测量变压器绕组直流电阻。
当变压器容量较大时，用干电池等作为电源，充电时间很长，现在一般厂家及运行部门均采用全压恒电流作电桥的测量电源。
变压器绝缘电阻、直流电阻试验及方法汇总.
• （二）怎样测量绝缘电阻 • 1.满足试验条件 • ①静止时间 • ②油温低于50℃时测量 2.测量要求 • 被测绕组各引线端应短路，其余非被测绕组都短路接地。 • 3.试验时注意事项 • ①瓷套管清扫干净 • ②在潮湿或污染地区和有干扰测量时应尽量使用 屏蔽线 • ③记录当时的变压器的油温及环温 • ④试验结束后，应将测量部位与地线相连进行放电，将 变压器的被试绕组上残余电荷放尽，防止触电。
• 6.测试过程中兆欧表对绝缘电阻的影响 • ①兆欧表的指针来回摆动，主要原因可能是电动兆欧表使 用交流电源不稳（如附近有电焊或大功率用电设备），这 时直流电压脉动系数比较大，指针摆动大很不容易稳定下 来，可读平均值。 • ②指针周期性摆动，回路中存在反充电因素（如设备绝缘 不良）绝缘有间断性恢复也会出现这种现象。 • ③指针朝反方向偏转，被试设备上没有放净电荷经兆欧表 放电所致，（如兆欧表突然断电）
• 一.变压器绕组连同套管绝缘电阻试验
• 二.变压器绕组直流电阻试验 • 三.变压器直流泄漏电流试验
• 一.变压器绕组连同套管绝缘电阻试验 • （一）为什么要测量变压器绝缘电阻 绝缘电阻就是指加于试品上的直流电压与流过试品的泄 漏电流之比。 1.测量变压器的绝缘电阻 • ①变压器的绝缘 • 外绝缘 • 内绝缘：主绝缘、纵绝缘 • 主绝缘：变压器相间的绝缘、绕组之间的绝缘、高压套管 引线对外壳（油箱间）的绝缘 • 纵绝缘：匝间绝缘
• （六）案例 • 案例1：变压器铁芯接地断线时，绝缘电阻会明显上升， 吸收比会下降。 • 如有一台变压器高对低、地绝缘电阻在正常时为 1500/1100 MΩ，吸收比为1.36,断线时绝缘电阻增加为 12000/10400 MΩ，吸收比降为1.15；低对高、地绝缘电 阻在正常时为1350/1050 MΩ，吸收比为1.29。断线时绝 缘电阻增加为11000/9800 MΩ，吸收比降为1.12；主要原 因为原来铁芯接地，高压对低压和地的电容因为低压及铁 芯接地所以测量的其实就是高压对所有对地部份的绝缘电 阻，如果铁芯接地线断开，这时高压对地的电容变为高压 对铁芯和铁芯对低压、地串联等值电容。所以绝缘电阻突 然增加也要查找原因才行。
电力变压器及电抗器绕组直流电阻试验要求
【问题】电力变压器及电抗器绕组直流电阻试验的一般要求？【解答】1）1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%；2）1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%；3）与以前相同部位测得值比较，其变化不应大于2%；4）电抗器参照执行。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
【问题】电力变压器及电抗器绕组所有分接电压比试验的一般要求？【解答】1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律；2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差为±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1%.以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
【问题】电力变压器及电抗器整体密封检查试验的一般要求？【解答】1）35kV及以下管状和平面油箱变压器采用超过油枕顶部0.6m油柱试验（约5kPa压力），对于波纹油箱和有散热器的油箱采用超过油枕顶部0.3m油柱试验（约2.5kPa 压力），试验时间12h无渗漏；2）110kV及以上变压器，在油枕顶部施加0.035MPa压力，试验持续时间24h无渗漏。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
【问题】电力变压器及电抗器绕组直流电阻的试验周期规定？【解答】1）1～3年或自行规定；2）无励磁调压变压器变换分接位置后；3）有载调压变压器的分接开关检修后（在所有分接侧）；4）大修后；5）必要时。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
【问题】电力变压器及电抗器油中溶解气体色谱分析周期的一般要求？【解答】1）运行设备的油中H2与烃类气体含量（体积分数）超过下列任何一项值时应引起注意：总烃含量大于150×`10^（-6）``H_2`含量大于150×`10^（-6）``C_2H_2`含量大于5×`10^（-6）`（500kV变压器为1×`10^（-6）`）2）烃类气体总和的产气速率大于0.25ml/h（开放式）和0.5ml/h（密封式），或相对产气速率大于10%/月则认为设备有异常3）对330kV及以上的电抗器，当出现痕量（小于5×`10（-6）`）乙炔时也应引起注意；如气体分析虽已出现异常，但判断不至于危及绕组和铁芯安全时，可在超过注意值较大的情况下运行。
变压器绕组的直流电阻测试
变压器绕组的直流电阻测试摘要:变压器是电力系统的核心设备，而变压器绕组的直流电阻测试又是变压器非常重要的试验项目。
变压器直流电阻试验可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等缺陷。
同时介绍了对直流电阻测量结果的判断方法和实际工作中经常遇到的几种典型的三相电阻不平衡原因，最后总结了这些年来对测量直流电阻试验时的注意事项。
关键词:变压器；直流电阻；分析判断1引言变压器绕组的直流电阻是变压器出厂交接和预防性试验的基本项目之一，也是变压器发生故障后的重要检查项目。
在规程中，其次序排在变压器试验项目的第二位，这是因为直流电阻及其不平衡率对综合判断变压器绕组(包括导杆和引线，分接开关及绕组)的故障可提供重要的信息。
通过直流电阻的试验可以检查：绕组回路是否有短路、开路或接错线；绕组焊接质量；分接开关各个位置接触是否良好；绕组或引出线有无折断处；并联支路的正确性。
是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况以及层、匝间有无短路的现象。
此测试项目对发现上述缺陷具有重要意义。
2变压器绕组的直流电阻测试周期《电力设备预防性试验规程》中规定变压器绕组直流电阻的测量周期为：(1)1～3年；(2)无励磁调压变压器变换分接位置后；(3)有载调压变压器的分接开关检修后（在所有分接侧）；(4)大修后；(5)必要时。
3变压器绕组连同套管的直流电阻测试方法及注意事项3.1测试方法使用变压器直流电阻测试仪进行测量。
3.2试验步骤(1)变压器各绕组短路接地充分放电；(2)记录变压器编号、铭牌等相关参数；(3)测量并记录上层油温及环境温度和湿度；(4)将测量设备或仪表通过测试线与被测绕组有效连接，开始测量；(5)直阻显示测量数据后，一般应继续等待2min-3min，进一步确认数据稳定后方可记录，对大容量变压器的低压绕组尤其要如此；(6)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电；(7)在更改接线或拆线前，还应用接地线人为放电。
电力变压器绕组直流电阻测试及数据分析
电力变压器绕组直流电阻测试及数据分析摘要：运行中的电力变压器，其内部的绕组线圈长期载流，当绕组的某个点或局部出现层间或匝间绝缘损坏的故障时，其变压器的外观是看不出来有故障存在的；若是从变压器运行温度的变化，来做进一步的判断时，变压器的温度表是从变压器上层油面，使用Pt100的铂电阻进行测量的，而反映的某个点或局部，其温度没有太明显的变化。
本文阐述了变压器直流阻值测试的方法以及相关数据的分析，并通过数据分析掌握变压器事故的特点，提出了相关的解决措施，通过实际运行情况来看，能够有效保证变压器的安全稳定运行。
关键词：变压器；直流阻值；压降法；电桥法变压器绕组的直流阻值测试是一项非常重要的测试项目，变压器的直流阻值测试也是考验变压器绝缘水平的指标，有时也是判断绕组回路是否正确的主要手段，在电力系统规程规范中对变压器直流阻值的测试都有相应的规定。
一、变压器绕组直流电阻测试的方法（一）平衡电桥法所谓的平衡电桥法是指在测量阻值时应用电测平衡的原理来测量的一种方法，常用的直流电桥有单臂电桥和双臂电桥，单臂电桥通常用于测量小电阻的测量，而双臂电桥测量法常用于对测量准确度较高的小电阻的测量，采用电桥法测量变压器的直流电阻时，应在变压器停电时进行，并在实验时拆去高压引线后进行对大型、大容量的电力变压器测试时，变压器电阻电感回路充电时间大，每次测量需要等待很长时间来保证电流、电压表指示处于稳定状态，所以测试时一般需要大量的时间，因此我们可以采用恒流源进行校验使用双臂电桥的步骤是先将检流计机械调零，然后将双臂电桥电压端子Pl、P2接到电阻的近端处，将电流端子接在被测电阻的远端处，测量前预先估计被测数值，并按估计值选定电桥的标准电阻和适当的倍率，是比较臂的可调电阻被充分利用，先接通电流回路，等电流表数据稳定时，接通检流计，调节读数臂阻值使检流计的数值为零，测得对应的数据，如公式（1）：R=B*S其中：R为被测电压器的直流阻值；B为选取的倍率；s 为读数臂阻位的数据。
变压器的直流电阻试验标准
变压器绕组直流电阻测试的对象，包含套管导电部分、引线、绕组以及分接开关等整个回路，因此绕组直流电阻的异常情况也与上述各个部分的结构以及制造、检修环节有关，分析和处理这种缺陷需要了解套管导电密封头的结构、引线和绕组的连接方式和制造工艺、分接开关的结构和动作原理等等，结合各种测试数据，进行综合的分析和判断。
测量绕组连同套管的直流电阻，应符合下列规定：
1测量应在各分接的所有位置上进行。
2 1600kVA及以下三相变压器，各项绕组相互间的差别不应大于4%；无中性点引出的绕组，线间各绕组相互差别不应大于2%；1600kVA以上的变压器，各相绕组相互间差别不应大于2%；无中性点引出的绕组，线间相互差别不应大于1%。
3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%，不同温度下电阻值应按下式计算：
R2=R1·【（T+t2）/（T+t1）】
式中：R1—温度在t1（℃）时的电阻值（Ω）；
R2—温度在t2（℃）时的电阻值（Ω）；
T——计算用常数，铜导线取235，铝导线取225.
4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较，但应说明原因。
5 无励磁调压变压器送电前最后一次测量，应在使用的分接锁定后进行。
武汉三新电力设备制造有限公司是一家集电力检测、调试及电力技术服务为一体的高端解决方案提供商，电力测试设备一站式服务平台，变频串联谐振专业制作商，欢迎咨询采购交流！。
变压器直流电阻测试
变压器直流电阻测试
5 试验数据分析处理 纵向比较：与交接数据、历年预试数据比较
横向比较：三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
一个线间电阻值不 变，两个线间电阻 值测不出（阻值很
大）
△型接线
两个线间电阻值较正常 值上升1.5倍，一个线间
增大r，可用在回路中串入适当的附加电阻来达 到，一般为被测电阻的4～6倍。此时测量电压应 相应提高，避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后，如有可能要进行消磁。
变压器直流电阻测试
4 试验接线及注意事项
如果常规方法测量低压侧绕组直流电阻需要时 间太长时，可考虑采用助磁法测量。
变压器直流电阻测试
4 试验接线及注意事项 直阻测量时，电流加不上 ➢检查三侧接地刀闸是否已经拉开 ➢检查测试线夹是否接触良好 ➢检查试验仪器量程选择是否合适
变压器直流电阻测试
5 试验数据分析处理 R2= R1(T+t2)/ (T+t1)，式中R1、 R2分别为 在温度t1、t2下的电阻值， T为电阻温度常数， 铜导线取235，铝导线取225），一般要求把直 流电阻换算到75℃下进行比较。
三个线间电阻都降 至正常值的（0.5～ 1）倍，其中一个阻
值低得多
△型接线
三个线间电阻都降至正 常值的（0～1）倍，其
中两个阻值低得多
分析结果
两相线圈 匝间短路
变压器直流电阻测试
6 故障分析
故障现象（与正常情况下的测试值相比较）
Y型接线
△型接线
变压器直流电阻测试分析
变压器直流电阻测试分析概述:变压器绕组的直流电阻是变压器出厂、交接和预防性试验测试的基本项目之一，也是变压器发生事故后的重要检查项目，这是因为直流电阻及其误差对综合诊断变压器绕组（饱括导电杆、引线的连接、分接开关及其绕组整个系统）的故障可提供重要信息。
通过测量直流电阻，可以检查绕组接头的焊接质量和绕组有无匝间短路，电压分接头各个位置接触是否良好，以及实际位置与分接指示位置是否一致，引线是否存在断开，多股并绕的绕组是否断股的情况。
本文介绍了变压直流电阻误差产生的原因、并进行结果分析。
关键词：变压器直流电阻绕组不平衡率前言：变压器绕组直流电阻的测试试验是变压器出厂、交接和预试时的基本项目,也是变压器出现故障后分析故障原因经常使用的方法。
直流电阻不平衡率是判断变压器是否合格的重要因素，以下介绍一些三相变压器直流电阻误差产生的原因、结果分析。
1.变压器直流电阻测量反方法的基本原理电力变压器绕组可用等效于被测绕组的电感L和电阻R串联电路表示。
如图一所示。
当t=0，合上开关K，直流电压E加于被测绕组时，由于电感中的电流不能突变，所以直流电源刚接通瞬间，L中的电流为零，电阻中也无电流，图一变压器直流电阻测量基本电路因此，电阻上没有压降，此时E-外施直流电压；K-开关；R-绕组的直流电阻；全部外施电压加在电感的两端。
Lx-绕组电感；i-通过绕组的电流回路方程式：E=iR+Ldi/dt则突然加一个直流电压时绕组电流为：i=E/R(1-e-τ/T)式中τ=L/R为回路时间常数。
由此可见，接通直流电压时，i含有1个直流分量和1个衰减分量。
当衰减分量衰减至0时，即i达到稳定值I=E/R时，可以通过测量E和I，得到R。
电路达到稳定时间的长短，取决于L和R的比值，即该电路的时间常数τ=L/R。
由于大型变压器的τ值比小变压器的τ值大得多，所以大型变压器达到稳定的时间相当长，即τ越大，达到稳定的时间越长；反之，τ越小，时间越短。
整流变压器直阻测试方法
整流变压器直流电阻测试方法
第一步：办理安全措施，35KV开关柜521/522或523/524接地，整流变低压侧可在整流器处接地。
第二步：拆除高整流变压器高压侧一次电缆1U、1V、1W。
第二步：拆除整流变压器低压侧一次电缆2U、2V、2W和3U、3V、3W
第三步：连接仪器。
1、直流电阻测试仪I-需与V-连接，即黑色与黑色短接，红色与红色短接（如上图接线方式）。
2、直流电阻测试仪外壳需有可靠接地，防止仪器外壳带电伤人。
3、直流电阻测试仪在测试整流变压器时，需选择I=5A的量程（可按测试仪“选择”键选择量程）。
第四步：分别对高压侧(1U、1V），（1U、1W）（1V、1W）；低压侧（2U、2V），（2U、2W），（2V、2W），（3U、3V），（3U、3W），（3V、3W）进行测试，并记录其阻值。
举例说明：在测试1U与1V时，打开直流电阻测试仪“电源键”，设置其定值I=5A（按“选择”键设置），按下直流电阻测试仪“启动”按钮，待20S左右电阻值稳定后抄其阻值，并按“复位”键停止。
注意：每进行一次测试，需对整流变压器另一侧一次连接电缆连接处，进行放电。
例如：在对低压侧3W与3U进行实验时，
高压侧1U、1V、1W需进行放电
第四步：直流电阻测试完后，关闭测试仪，拆除连接测试仪的导线等，并将整流变压器一次电缆恢复初始状态。
第五步：恢复安全措施，消除作业令。
变压器直阻试验步骤
变压器直阻试验步骤
嘿，咱今儿个就来讲讲变压器直阻试验的那些事儿哈！这变压器直阻试验呢，就好比给变压器做一次全面的“体检”。
首先得把变压器跟电源断开，这就好比运动员比赛前得先热好身一样，可不能马虎。
然后呢，把试验仪器准备好，这仪器就像是医生的听诊器，得靠谱才行。
接下来，要仔细地把测量线接到变压器的绕组上，这可得接得稳稳当当的，不能有一丝松动，不然咋能测准呢。
接好线后，就可以开始通电测量啦。
这时候啊，就像在等待一场比赛的结果一样，心里还有点小紧张呢。
在测量的过程中，要时刻留意仪器上的数据变化，就像盯着赛场上运动员的表现一样。
看看电阻值是不是在合理范围内呀，如果有啥异常，那可得赶紧找找原因。
测完一组数据后，还不能就这么完事儿了。
得换个位置再测测，多测几次才能更准确嘛，这就跟做题多检查几遍一个道理。
而且啊，不同的绕组都得测到，不能厚此薄彼呀。
你说这变压器直阻试验重要不重要？那当然重要啦！就像人要定期体检一样，变压器也需要这样的“体检”来保证它的正常运行呀。
要是不做这个试验，万一变压器出了啥问题，那可不是闹着玩的。
想象一下，如果因为没做好这个试验，导致变压器在关键时刻掉链子，那得造成多大的麻烦呀！所以啊，可别小瞧了这看似简单的几步，每一步都得认认真真地去做。
总之呢，变压器直阻试验虽然步骤不算太复杂，但每一步都得用心
去对待。
只有这样，才能确保我们的变压器健健康康地工作，为我们
的生活和生产提供稳定的电力支持。
大家可都得记住咯！。
变压器直流电阻测试 PPT
变压器直流电阻测试
5 试验数据分析处理 纵向比较：与交接数据、历年预试数据比较
横向比较：三相比较、同类型设备比较
变压器直流电阻测试
6 故障分析直流电阻测试
6 故障分析
变压器直流电阻测试
6 故障分析
变压器直流电阻测试
6 故障分析
变压器直流电阻测试
6 故障分析
增大r，可用在回路中串入适当的附加电阻来达 到，一般为被测电阻的4～6倍。此时测量电压应 相应提高，避免电流过小影响测量的灵敏度。
变压器直流电阻测试
4 试验接线及注意事项 测试电流的选择
高压绕组 低压绕组 测试结束后，如有可能要进行消磁。
大家学习辛苦了，还是要坚持
继续保持安静
变压器直流电阻测试
变压器直流电阻测试
4 试验接线及注意事项 测量Rab（Rbc、Rca）时，将 直阻仪的U1、U2接二次绕组的a、 b（b、c；c、a），直阻仪的I1 接二次绕组的a（b、c），I2接 一次绕组的B（C、A），同时把 A（B、C）与C（A、B）短接，并把b（c、a） 与C（A、B）短接。直阻仪的+、-端子接全压恒 流电源。
变压器直流电阻测试
变压器直流电阻测试
2 测试设备 单臂电桥、双臂电桥、变压器直流电阻测试
仪
变压器直流电阻测试
3 试验前准备工作 办理工作票，做好安全措施。 充分放电（试验前后）。 感应电较大时，应带绝缘手套拆接线。 记录变压器绕组温度或顶层温度、环境温度。 记录分接开关的档位。 记录测量部位、拆接线情况。
变压器直流电阻测试
4 试验接线及注意事项 将被试绕组首尾端分别接入变压器直流电阻测 试仪，其它非被试绕组悬空。 测量端子应接触良好，必要时应打磨测点表面。 当测量线的电流引线 和电压引线分开时，应将 电流引线夹于电压引线的 外侧。
