板式换热器安装施工方案一、前期准备1.安全措施在进行安装施工前，必须确保施工现场的安全环境。
施工现场应设立专门的施工区域，并设置警示标志。
施工人员必须佩戴相关个人防护装备，并按照相关安全操作规程进行施工。
2.设备检查3.工程准备根据设计要求，制定详细的施工方案，并购买所需的材料和工具。
同时，准备好必要的设备基础和安装支架等。
二、安装施工步骤1.场地准备在开始安装之前，必须对安装场地进行清理和整理。
确保场地平整、无障碍物，并清除所有可能对安装施工造成影响的杂物。
2.安装支架根据设计要求，确定板式换热器的安装位置，并安装相应的支撑架。
支撑架的位置和高度必须符合设计要求，并能够承受设备的重量和动力负荷。
3.安装板式换热器根据设计要求，将板式换热器逐个放置在支撑架上，并使用螺栓等固定在支撑架上。
在安装过程中，必须保证板式换热器与支撑架之间的间距均匀，且板式换热器的平面位置水平。
4.连接管道将板式换热器与管道系统连接起来。
首先，根据设计要求，确定好各个接口的位置和尺寸，并安装好法兰和密封垫。
然后，将管道与板式换热器的法兰连接起来，并使用螺栓等固定紧固。
5.安装附件根据设计要求，安装板式换热器所需的各种附件，如压力表、温度计、流量计等。
在安装过程中，必须保证附件的选择和安装位置符合设计要求，且能够正常使用和检修。
6.检查和试运行在安装完成后，对整个板式换热器进行全面检查。
包括检查各个接口的紧固情况、附件的安装质量、以及管道系统的连通性等。
此外，还要进行试运行，测试其工作效果和性能指标是否符合设计要求。
7.清理和交接在安装施工完成后，清理和整理施工现场，清除所有残留的材料和工具。
将整个项目的安装记录和相关技术资料整理好，并与业主进行交接。
三、安全措施1.施工人员必须严格遵守相关的安全操作规程，并佩戴好个人防护装备。
2.在安装过程中，必须使用专业的起重设备和安全工具，确保设备和人员的安全。
3.施工现场必须设有专门的施工区域，并设置明显的警示标志，以便提醒其他人员注意施工区域的安全。
板式换热器施工方案
板式换热器施工方案1. 引言板式换热器是一种常见的热交换设备，广泛应用于各个工业领域。
本文将为您介绍板式换热器的施工方案。
2. 施工前准备在进行板式换热器的施工前，需要进行充分的准备工作。
以下是施工前的准备步骤：2.1 设计方案确认在施工前，需要对已完成的板式换热器设计方案进行确认。
确认设计方案的正确性，包括换热器的尺寸、管道连接方式等。
2.2 材料采购根据设计方案确定所需的材料清单，进行材料采购工作。
在采购时要注意材料的质量和规格，以确保施工的质量和效果。
2.3 施工人员培训为了保证施工人员的操作技能和安全意识，需要组织相关培训。
培训内容包括换热器的安装步骤、操作注意事项等。
3. 施工步骤3.1 安装支撑架首先，需要安装支撑架以支撑板式换热器。
支撑架应稳固可靠，能够承受换热器的重量和压力。
安装时需要按照设计方案要求，确保支撑架的平整和水平度。
3.2 铺设管道在支撑架上铺设管道，连接板式换热器的进出口管道。
安装管道时要遵循设计方案，确保管道的连接牢固，并且符合安全标准。
3.3 安装板式换热器将板式换热器放置到支撑架上，并与管道进行连接。
在连接过程中，需要注意保持换热器的水平度和垂直度，以确保换热器的正常运行。
3.4 进行泄漏测试安装完成后，需要进行泄漏测试，以确保换热器的密封性。
测试时可以使用气体或液体进行压力测试，检查是否有泄漏现象。
如果发现泄漏，应及时处理。
3.5 进行绝缘处理在安装完成并通过泄漏测试后，需要进行绝缘处理。
绝缘材料可以选择耐高温耐腐蚀的材料，以保护管道和换热器。
绝缘处理应均匀、紧密，确保温度的损失降到最低。
3.6 进行启动和调试完成绝缘处理后，进行系统的启动和调试工作。
在启动前要检查一遍系统的各个部分，确保一切都处于正常工作状态。
启动后，通过调整参数和观察指标，确认换热器的工作性能符合设计要求。
4. 施工注意事项在进行板式换热器的施工时，需要注意以下事项：•施工人员需具备相关的施工经验和技能，能够熟练操作和安装板式换热器。
板式换热器施工方案
板式换热器施工方案

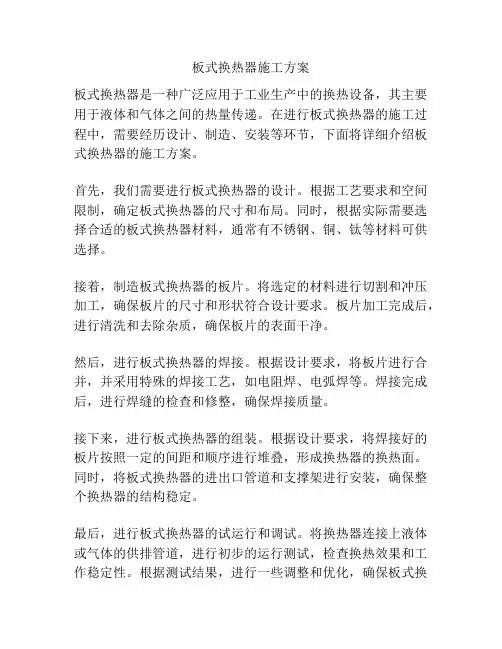

板式换热器是一种广泛应用于工业生产中的换热设备，其主要用于液体和气体之间的热量传递。
在进行板式换热器的施工过程中，需要经历设计、制造、安装等环节，下面将详细介绍板式换热器的施工方案。
首先，我们需要进行板式换热器的设计。
根据工艺要求和空间限制，确定板式换热器的尺寸和布局。
同时，根据实际需要选择合适的板式换热器材料，通常有不锈钢、铜、钛等材料可供选择。
接着，制造板式换热器的板片。
将选定的材料进行切割和冲压加工，确保板片的尺寸和形状符合设计要求。
板片加工完成后，进行清洗和去除杂质，确保板片的表面干净。
然后，进行板式换热器的焊接。
根据设计要求，将板片进行合并，并采用特殊的焊接工艺，如电阻焊、电弧焊等。
焊接完成后，进行焊缝的检查和修整，确保焊接质量。
接下来，进行板式换热器的组装。
根据设计要求，将焊接好的板片按照一定的间距和顺序进行堆叠，形成换热器的换热面。
同时，将板式换热器的进出口管道和支撑架进行安装，确保整个换热器的结构稳定。
最后，进行板式换热器的试运行和调试。
将换热器连接上液体或气体的供排管道，进行初步的运行测试，检查换热效果和工作稳定性。
根据测试结果，进行一些调整和优化，确保板式换
热器的正常运行。
总结起来，在进行板式换热器的施工过程中，需要经过设计、制造、焊接、组装和调试等环节。
在每个环节中，都需要严格遵循施工规范和要求，并进行相应的检查和测试，以确保板式换热器的安全、稳定和高效运行。
板式换热机组方案
板式换热机组方案近年来，板式换热机组作为一种高效节能的换热设备，得到了广泛的应用。
它不仅适合小型冷却和加热系统，而且在工业生产中也有着重要的作用。
远距离传输换热是指通过管道或其他媒介将热能从热源传输到热端的换热过程。
在远传过程中，板式换热机组能够提供高效的换热效果，同时节省能源和降低生产成本。
本文将详细介绍板式换热机组在远传方案中的应用。
首先，板式换热机组在远传方案中的应用主要体现在热源的选择和管道系统的设计上。
远传热源通常有锅炉、废热回收系统等。
与其他传统的换热设备相比，板式换热机组具有结构紧凑、换热效率高以及占地面积小的优点，非常适合用于远传方案中。
在热源选择上，板式换热机组能够适应各种不同的热源类型，如液体、蒸汽和气体等，使其在远传方案中的适用性更广。
其次，管道系统的设计也是远传方案中板式换热机组应用的重要环节。
在远传过程中，管道系统通常包括供热管道和回水管道，板式换热机组安装在其中，实现热能的传输。
在管道系统的设计中，需要考虑到板式换热机组的安装位置、管道长度和直径等因素。
为了确保换热过程的高效性和稳定性，通常采用双边进出方式，即热源从一侧进入换热机组，冷却剂从另一侧出去，以减小机组内部压差的影响。
此外，也需要考虑到管道的保温和绝缘，以提高系统的节能效果。
板式换热机组在远传方案中的应用，除了以上两个方面外，还有其他几个方面需要注意。
首先，板式换热机组的定期维护和清洗非常重要。
远传过程中，水垢、污垢等会逐渐沉积在板片上，导致换热效果下降。
定期进行维护和清洗，可以确保机组的正常运行和高效换热。
其次，还需要注意板式换热机组的安装和调试。
在安装过程中，需要根据实际情况调整机组的进出口位置和角度，以确保流体的均匀分布和最佳的换热效果。
在调试过程中，可以通过调整流速和流量等参数，优化换热效果，并提高整个系统的运行效率。
综上所述，板式换热机组在远传方案中有着重要的应用价值。
它能够适应不同类型的热源，并通过高效换热实现热能的传输。
板式换热器施工方案

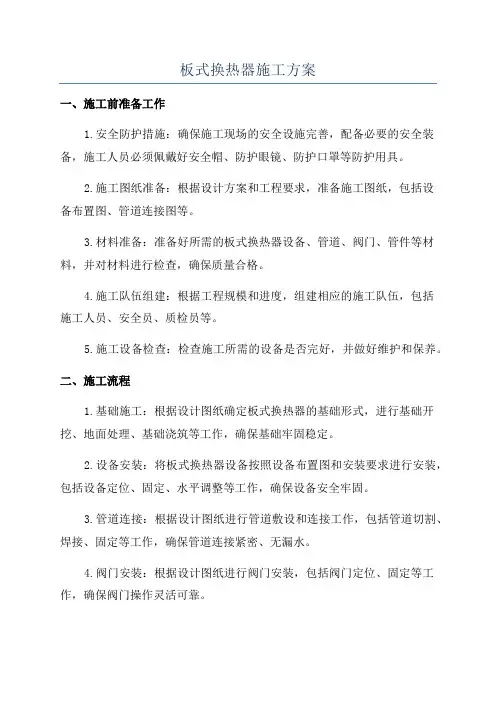

板式换热器施工方案一、施工前准备工作1.安全防护措施：确保施工现场的安全设施完善，配备必要的安全装备，施工人员必须佩戴好安全帽、防护眼镜、防护口罩等防护用具。
2.施工图纸准备：根据设计方案和工程要求，准备施工图纸，包括设备布置图、管道连接图等。
3.材料准备：准备好所需的板式换热器设备、管道、阀门、管件等材料，并对材料进行检查，确保质量合格。
4.施工队伍组建：根据工程规模和进度，组建相应的施工队伍，包括施工人员、安全员、质检员等。
5.施工设备检查：检查施工所需的设备是否完好，并做好维护和保养。
二、施工流程1.基础施工：根据设计图纸确定板式换热器的基础形式，进行基础开挖、地面处理、基础浇筑等工作，确保基础牢固稳定。
2.设备安装：将板式换热器设备按照设备布置图和安装要求进行安装，包括设备定位、固定、水平调整等工作，确保设备安全牢固。
3.管道连接：根据设计图纸进行管道敷设和连接工作，包括管道切割、焊接、固定等工作，确保管道连接紧密、无漏水。
4.阀门安装：根据设计图纸进行阀门安装，包括阀门定位、固定等工作，确保阀门操作灵活可靠。
5.绝热处理：根据需要，对板式换热器设备、管道进行绝热处理，包括绝热材料的固定、封口等工作，确保换热器的换热效率。
6.试压试运行：对安装完成的板式换热器进行试压试运行，检查设备和管道是否正常运行，确保设备质量合格。
7.质量验收：完成施工后，进行质量验收，包括设备外观检查、管道连接检查、阀门操作检查等，确保施工质量合格。
8.施工总结：对施工过程进行总结，包括施工进度、施工质量、安全防护等方面，提出改进措施。
三、安全注意事项1.施工人员必须严格按照安全操作规程进行施工，不得违章作业。
2.在吊装设备时，必须按照相关规定使用吊装工具，确保安全。
3.在焊接管道时，必须采取有效的防护措施，防止焊接产生的有毒气体危害。
4.在操作阀门时，必须确认阀门是否处于关闭状态，防止发生意外事故。
5.在进行试压试运行时，必须按照相关规定操作，防止设备、管道发生泄漏，造成安全事故。
板式换热器安装施工方案

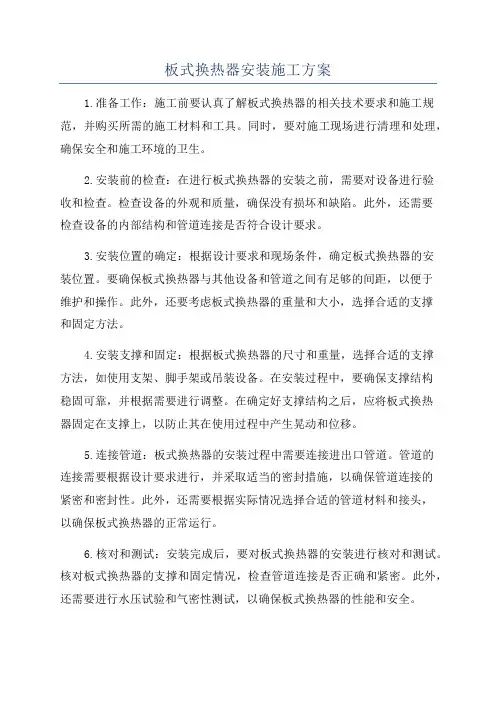

板式换热器安装施工方案1.准备工作：施工前要认真了解板式换热器的相关技术要求和施工规范，并购买所需的施工材料和工具。
同时，要对施工现场进行清理和处理，确保安全和施工环境的卫生。
2.安装前的检查：在进行板式换热器的安装之前，需要对设备进行验收和检查。
检查设备的外观和质量，确保没有损坏和缺陷。
此外，还需要检查设备的内部结构和管道连接是否符合设计要求。
3.安装位置的确定：根据设计要求和现场条件，确定板式换热器的安装位置。
要确保板式换热器与其他设备和管道之间有足够的间距，以便于维护和操作。
此外，还要考虑板式换热器的重量和大小，选择合适的支撑和固定方法。
4.安装支撑和固定：根据板式换热器的尺寸和重量，选择合适的支撑方法，如使用支架、脚手架或吊装设备。
在安装过程中，要确保支撑结构稳固可靠，并根据需要进行调整。
在确定好支撑结构之后，应将板式换热器固定在支撑上，以防止其在使用过程中产生晃动和位移。
5.连接管道：板式换热器的安装过程中需要连接进出口管道。
管道的连接需要根据设计要求进行，并采取适当的密封措施，以确保管道连接的紧密和密封性。
此外，还需要根据实际情况选择合适的管道材料和接头，以确保板式换热器的正常运行。
6.核对和测试：安装完成后，要对板式换热器的安装进行核对和测试。
核对板式换热器的支撑和固定情况，检查管道连接是否正确和紧密。
此外，还需要进行水压试验和气密性测试，以确保板式换热器的性能和安全。
7.清洗和维护：在安装完成后，需要进行板式换热器的清洗和维护工作。
清洗可以除去安装过程中产生的碎屑和杂质，维护可以延长板式换热器的使用寿命并提高性能。
同时，还要定期检查和维护板式换热器，确保其正常运行和安全使用。
总结起来，板式换热器的安装施工方案包括准备工作、安装前的检查、安装位置的确定、安装支撑和固定、连接管道、核对和测试、清洗和维护等步骤。
在进行安装施工时，要遵守相关的技术要求和规范，确保安装质量和安全。
同时，要注意施工现场的整洁和卫生，确保施工过程的顺利进行。
换热机组方案范文
换热机组方案范文一、引言换热机组是一种能把热能从一处转移到另一处的设备，广泛应用于工业生产和生活中的各个领域。
在设计换热机组方案时，要考虑到热传递效果、能源利用率、设备可靠性和安全性等多个因素。
本文将探讨一种适用于工业生产的换热机组方案，并对其性能进行评估和优化。
二、方案设计在工业生产中，热能的产生和消耗常常是不平衡的，因此需要使用换热机组将多余的热能转移到需要加热的介质上。
本方案拟采用板式换热器和泵等组件构成的换热机组。
以下是具体的方案设计。
1.板式换热器的选型板式换热器具有传热效率高、占地面积小、易于维护等优点，适用于各种工业生产场景。
在选型时，需要考虑到换热介质的流量、温度和压力等参数，以及换热器的设计压力和材质等因素。
2.泵的选型泵是换热机组中的核心组件，起到输送换热介质的作用。
在选型时，需要考虑到换热介质的流量、扬程和温度等参数，以及泵的效率和可靠性等因素。
3.管道设计换热机组的管道设计也是非常重要的一环。
需要考虑到换热介质的流动阻力、温度损失和压力损失等因素。
同时，还需要保证管道的材质和连接方式具有足够的强度和密封性。
三、性能评估对换热机组的性能进行评估，可以帮助优化设计和提高能源利用效率。
以下是性能评估的几个关键指标。
1.热传递效率热传递效率是评估换热机组性能的重要指标。
可以通过测量换热介质的进出口温度和流量，计算出传热功率和效率，来评估热传递效果。
2.能源利用率能源利用率是评估换热机组能源利用效率的指标。
可以通过测量能源输入和输出的比例，计算出能量转换效率，来评估能源利用率。
3.设备可靠性设备可靠性是评估换热机组性能的重要指标。
可以通过对设备运行情况进行监测和分析，得出设备的平均故障时间和故障率，来评估设备的可靠性。
四、性能优化根据性能评估的结果，可以对换热机组进行优化。
以下是性能优化的几个方面。
1.优化换热器的结构和材质，提高热传递效率。
2.选择高效节能的泵，减少能源消耗。
3.合理设计管道布局，减少流动阻力和压力损失。
板式换热器安装施工方案（本站推荐）
板式换热器安装施工方案（本站推荐）第一篇：板式换热器安装施工方案（本站推荐）某某工程1 第一章板式换热器安装施工方案第二章施工准备和施工方法第一节施工方法依据施工图的技术要求、设备说明书要求，确定设备、管道和风道的位置及标高，划线安装，特殊要求与设计、甲方(或监理方)协商解决。
施工流向：先核对基准线，先定位，划线后安装。
第二节施工准备施工图的审核交底由公司主管经理组织技术人员、施工人员及设计人员对施工图进行审核，达到熟悉图纸，便于施工的目的。
施工图中不清楚的地方请设计人员解释交底，互相交流，达到设计、施工和使用的目的。
设备、材料准备依据施工图提供的设备、材料明细表及施工进度计划订购设备、材料，并要求生产厂按期供货。
工程所需材料及配件按施工进度分批运到施工现场。
某某工程 2 第三章工程施工监督检查、验收的要点第一节制冷设备安装水泥基座找平，划线后安装。
在设备底座地脚螺栓附近垫铁，用水平仪检查其纵向(筒体轴向)与横向的水平度，每米长度上其不平度不超过0.5毫米。
设备安装方向正确中心线位移不超过5毫米。
用水泥浆浇灌底座及地脚螺栓。
水泥干固后再按第二条复查。
第二节冷却塔安装冷却塔安装平衡牢固。
冷却塔的出水管口及喷嘴的方向和位置正确、布水均匀。
第三节泵类安装在基座上划线后安装。
在泵座地脚螺栓附近垫铁，将底座垫高约20—40毫米，检查离心泵泵体水平度，每米不超过0.1毫米，水平联轴器应保持同轴度；轴向倾斜每米不超过0.8毫米；径向位移不超过0.1毫米。
用水泥浆浇灌泵座及地脚螺栓。
3—4天水泥于固后，再按第2项复查。
第四节箱罐安装箱罐标高允许偏差±5毫米，水平度每米长度不超过10毫米，垂直度每米高度不超过10毫米，中心线位移不超过5毫米。
箱罐的支、吊、托架安装应平直牢固，位置正确。
某某工程3（1）支架立柱位置不超过5毫米，垂直度每米高度不大于10毫米。
（2）支架横梁上平面标高为±5毫米，侧向弯曲得米长度不大于10毫米。
板式换热器解决方案
板式换热器解决方案•引言•板式换热器基本原理与结构•选型与设计策略•生产制造与质量控制体系建立•安装调试及运行维护管理规范制定•案例分析：成功应用板式换热器解决方案实例分享•总结与展望引言01目的和背景能源利用效率提升板式换热器作为一种高效、紧凑的换热设备，广泛应用于供暖、空调、工业等领域，对于提高能源利用效率具有重要意义。
应对环保挑战随着环保意识的提高，减少能源消耗和降低污染物排放成为迫切需求，板式换热器解决方案有助于实现这一目标。
推动技术创新通过不断研发和改进板式换热器技术，提升产品性能，满足不断升级的市场需求，推动相关产业的发展。
板式换热器采用先进的板片设计和制造工艺，实现流体在板片间的薄层流动，提高传热效率，降低热损失。
高效换热板式换热器具有结构紧凑、重量轻的特点，方便安装和维修，节省空间。
紧凑轻量板式换热器可适应不同压力和温度条件下的工作需求，广泛应用于各种流体介质和工况环境。
宽适应性板式换热器采用优质材料和先进制造工艺，降低能耗和污染物排放，符合环保要求。
节能环保解决方案概述板式换热器基本原理与结构02板式换热器通过板片之间的薄流道，使热流体和冷流体在相邻板片间进行热量交换，实现热传导过程。
热传导热流体在板片的一侧流动，冷流体在另一侧流动，通过板片的导热和对流作用，实现热量的转移。
对流换热热流体和冷流体在板式换热器内逆流流动，使得热量能够更高效地传递，提高换热效率。
逆流换热工作原理板片密封垫片紧固装置进出口接管结构组成01020304板式换热器的核心部件，由金属或非金属材料制成，具有良好的导热性能和机械强度。
用于板片之间的密封，防止流体泄漏，同时保证流体的流动通道。
用于将板片组装成整体，保证板式换热器的密封性和稳定性。
连接板式换热器与外部管道，实现流体的进出。
高传热效率板式换热器具有紧凑的结构和较小的流道，使得传热效率较高。
宽适用范围适用于多种流体和工况条件，如高温、高压、腐蚀性介质等。
板式换热机组方案
板式换热机组方案远传板式换热机组是一种利用板式换热器进行热量传递的机械设备。
它适用于各种行业的热量传递需求，如电力、化工、石油等。
远传板式换热机组的设计方案是关键，下面将详细介绍。
一、设计原则远传板式换热机组的设计需要遵循以下原则：1.高效率：远传板式换热机组应具有高热效率，能够在较短的时间内完成热量传递，节约能源。
2.可靠性：远传板式换热机组应具有良好的运行稳定性，能够在长时间运行中保持高效的换热性能。
3.环保性：远传板式换热机组应减少对环境的污染，符合环保要求。
二、设计步骤远传板式换热机组的设计可以分为以下几个步骤：1.确定换热需求：首先需要确定要达到的换热效果和换热参数，包括流体温度、流量、换热面积等。
2.选择换热器材料：根据换热需求和工作环境条件选择合适的换热器材料，常见的有不锈钢、碳钢、钛等。
3.器材布置：根据工作场所的空间布局，确定机组整体结构的尺寸和形式，合理利用空间，提高换热效率。
4.确定流体流向：根据工作条件和热传导的需求，确定流体的流动方向，通常采用直流和交流两种形式。
5.配置附件设备：根据实际需要，配置冷却塔、水泵、阀门等辅助设备，保证机组的正常运行。
6.设计控制系统：远传板式换热机组通常需要配备一套完善的控制系统，实现自动化运行和监控。
7.进行热力计算：根据换热器的尺寸、材料、流体流向等参数，进行热力计算，确定机组的换热效果。
8.进行结构设计：根据换热需求和机组结构的要求，进行结构设计，确定机组的整体布局和细节结构。
9.进行安装调试：根据设计方案，进行机组的安装和调试工作，保证机组的稳定运行。
10.进行试运行和验收：经过安装调试后，进行试运行和验收工作，确保机组的性能和安全，达到设计要求。
三、实际应用远传板式换热机组广泛应用于各个行业的热传导需求，比如石化行业的精馏塔冷凝器、冷却器；电力行业的发电机组冷却水系统；制药行业的反应釜冷却器等。
远传板式换热机组在石油、化工等行业中的应用非常广泛，它不仅能够更好地满足工艺流程中的换热需求，还能提高工作效率，减少能源浪费，降低生产成本。
板式换热器安装施工方案
板式换热器安装施工方案一、引言板式换热器是一种常用的热交换设备，广泛应用于工业领域。
本文档旨在介绍板式换热器的安装施工方案，包括前期准备工作、施工流程、安装要点等内容。
二、前期准备工作在进行板式换热器安装施工前，需要进行以下准备工作：1.设计方案确认：根据实际需要和工艺要求，确认板式换热器的型号、规格以及布置方式。
2.施工图纸制作：根据设计方案，制作板式换热器的施工图纸，包括设备布置图、管道连接图等。
3.材料采购准备：根据施工图纸，准备好所需的板式换热器设备、管道、阀门、密封材料等。
4.施工人员培训：对参与安装施工的人员进行培训，确保其具备相关的技术和安全意识。
三、施工流程本节将介绍板式换热器安装的施工流程。
3.1 施工准备1.检查施工现场：确保施工现场满足安装条件，包括空间、基础、支撑结构等。
2.准备施工设备：包括吊装设备、焊接设备、工具等。
3.准备施工材料：包括板式换热器设备、管道、阀门、密封材料等。
3.2 设备安装1.吊装板式换热器设备：根据施工图纸和使用设备进行吊装，确保设备安装牢固。
2.安装支撑架：根据设计要求，安装支撑架，保证板式换热器设备的水平和垂直度。
3.连接管道：按照施工图纸的要求，将管道与板式换热器设备连接起来。
4.安装阀门：在管道中设置适当的阀门，以便于操作和调节。
3.3 管道连接1.检查管道材质和尺寸是否符合要求。
2.清理管道内部和外部，确保无杂物和腐蚀物。
3.进行焊接或者螺纹连接，确保连接牢固且密封。
4.安装各类阀门：包括控制阀、截止阀、止回阀等。
5.进行管道试压，以确保安装质量。
3.4 水、电系统连接1.连接冷却水和蒸汽系统：根据设计要求，将冷却水和蒸汽系统连接到板式换热器设备上。
2.连接电气系统：根据施工图纸和电气原理图，连接板式换热器设备的电气系统，确保正常运行。
3.进行电器接地：确保板式换热器设备的电气系统符合相关的安全标准，接地可靠。
3.5 安全保护措施1.安装安全阀：在板式换热器设备上设置安全阀，确保操作过程中的安全。
板式换热器安装施工方案
板式换热器安装施工方案板式换热器是一种常用的换热设备，广泛应用于热交换领域。
安装板式换热器需要进行一系列的施工工作，包括设备安装、管道连接、支架安装等。
下面是一份板式换热器安装施工方案，详细介绍了各项施工工作的步骤和要点。
一、设备安装1.确定板式换热器的安装位置，根据设计要求进行定位，并标记好固定支架的位置。
2.将板式换热器放置在安装位置上，使用水平仪进行调整，确保设备水平。
3.使用螺栓将板式换热器固定在支架上，注意螺栓的紧固力要均匀，确保设备的稳固性。
二、管道连接1.根据设计图纸和施工图纸确定管道的位置和布置方式。
2.进行管道切割和修整，确保切口平整、无毛刺。
3.进行管道的对接，采用焊接或者法兰连接方式，保证连接牢固、密封可靠。
4.在管道的进出口处安装管道接头，便于将管道与板式换热器连接。
5.安装调节阀门、止回阀等附属设备，为换热系统的运行提供便利。
三、支架安装1.根据板式换热器的尺寸和重量，设计合理的支架结构，并进行加固处理，确保支架具有足够的强度和稳定性。
2.将支架安装在设备所在位置的地面上，确保支架水平和稳固。
3.使用螺栓将板式换热器固定在支架上，并进行调整，使得设备水平。
4.进行支架的检测，确保支架结构牢固可靠，不会对设备运行造成任何影响。
5.进行防腐处理，对支架进行涂覆防腐涂料，提高支架的耐腐蚀性能。
四、管道绝热1.在管道安装完毕后，进行管道绝热处理，采用保温材料包裹管道，并使用保温材料胶水进行固定。
2.对于高温工况的管道，可以在保温材料外面加装防护层，提高保温效果。
3.检查绝热层的施工质量，保证管道的绝热效果达到设计要求。
五、电气连接1.进行电缆布线和接线，根据设备的电气图纸进行操作。
2.安装电气设备，如电机、温度控制仪表等，确保设备的正常运行。
3.进行接地处理，确保设备安全可靠。
六、通风和安全1.在设备运行区域安装通风设备，保证设备周围的空气流通，排除热量。
2.设置警示标识和安全防护设施，确保设备运行期间的安全。
板式换热器施工方案
板式换热器施工方案
一、简介
标准换热器是指按GB/T5146-2023标准设计、制造的机械换热器。
换热器采用单间和双间排列方式，板式换热器是将它们的流体分别经过安装有连续板片或箔片的夹套，橡胶等隔温层，使膜面小气孔状的冷却剂、热介质在内外互相接触混合，改变温度的设备。
本文旨在提供排版标准换热器的施工方案，以帮助设计者准确识别所需的换热器，以及安装施工中注意事项。
二、换热器类型
标准换热器的类型主要包括管壳式换热器、流体流管式换热器、现场设计型换热器和定制型换热器等。
三、施工及安装要求
1、施工前准备
施工前，须准备电动工具，管路材料，管件及螺栓，以及支吊架等施工物料，并准备爆破施工工具。
2、安装要求
换热器安装的要求包括：
（1）安装前，应检查换热器的内外外壳是否完好无损，保证换热器安装准确；
（2）换热器应垂直安装，贴附物与换热器体的距离确保热膜外壁的平整；
（3）当涉及多个换热器相互接口时，应仔细检查各接口是否压密；
（4）安装完成后，应对换热器外壳表面进行清洗，并对涉及的管路进行试水和试压。
板式换热器技术方案
板式换热器技术方案板式换热器技术方案京招字[2009]069号1.供货需求表板式换热器本体及其配套零部件的供应和设备的调试及维保。
具体见附表12.环境条件：2.1工程位于北京市，气侯特征为：冬季干冷，夏季湿热。
环境温度：极端最高40.6 ℃，极端最低 -27.4 ℃。
2.2介质温度≤100℃，介质重度≤1.2Kg/dm3，PH=5～9。
3、整体技术要求3.1投标人提供的板式换热器技术参数应满足《供货需求表》要求。
3.2 板式换热器生产厂家须有生产及安装同类型设备的经验，且其所生产的设备须具有十年以上成功运行的经验。
招标方在评标时有权考证。
3.3 有关设备须符合下列有关国际认可的机构/组织和中国有关政府机关所制订的条例和规范。
3.4板式换热器的设计、制造、检验与验收应遵守GB 16409-1996《板式换热器》和GB151- 89的规定，同时还须遵循GB 150-89图集的要求。
3.5板式换热器为水-水热交换器。
3.6板式换热器要求板片、垫片进口，并需提供国外板片生产厂生产资质及有关认证文件,并要求提供板片、垫片进口报关文件。
并由板片原生产厂，或由板片原生产厂在中国境内设立的合资或独资企业装配及制造。
3.7整个板式热交换器包括一个由低碳钢制成的框架，经由机械加工压铸成人字波纹形的AISIS304或AISIS316 不锈钢传热板片，承托换热片的上下导杆，固定压紧板和活动压紧板组成。
3.8板片与板片之边缘和信道周围均用三元乙丙橡胶垫片(EPDM)或丁氰橡胶(NBR)作密封。
3.9一次及二次的出／入水管接驳口须设在板式热交换器的固定压紧板，且面对固定压35紧板。
3.10每台机组须附有详细标明厂家的名称、设备的型号和编号及有关的技术数据等资料的标志铭牌。
3.11投标方需对照设备表详细列出各机组各项参数对比表，并提供各机组的外型尺寸。
4.零部件技术要求4.1换热板片须为AISIS304或ANIS316 不锈钢板。
板式换热器施工方案
板式换热器施工方案摘要：本文档旨在提供关于板式换热器施工的全面方案。
方案内容包括施工前的准备工作、施工过程中的安全措施、施工材料和设备的选择、施工步骤和质量控制措施等。
该方案将确保板式换热器的安全性、可靠性和高效性。
1.引言1.1目的1.2范围1.3参考资料2.施工前的准备工作2.1工程规划2.2施工计划2.3人员组织和分工2.4工艺流程图2.5施工材料和设备的准备2.6安全措施和风险评估3.施工过程中的安全措施3.1工地安全管理3.2施工现场的准入和限制3.3个人防护装备的使用3.4施工材料和设备的安全使用3.5火灾和爆炸的预防措施3.6紧急救援计划和应急措施4.施工材料和设备的选择4.1板式换热器的选型4.2板式换热器的材料选择4.3管路系统的设计和选择4.4施工设备的选择和准备4.5辅助设备和工具的选择和准备5.施工步骤5.1施工现场的布置和准备5.2板式换热器的安装5.3管路系统的安装5.4连接管路和板式换热器5.5冷却系统的调试和检测5.6运行测试和系统性能评估6.质量控制措施6.1施工质量检查6.2现场测试和检测6.3文件和记录的管理6.4问题解决和纠正措施6.5施工完成后的验收和保养7.结论7.1施工过程总结7.2预期结果和建议附录：施工图纸、设备说明书、安全计划等相关文档本文档旨在为板式换热器施工提供全面的方案，确保施工中的安全和质量。
通过充分的准备工作、安全措施、施工步骤和质量控制措施的执行，板式换热器将能够正常运行，并确保系统的高效性和可靠性。
板式换热器安装施工方案
板式换热器安装施工方案
一、技术参数
1.面板式换热器的型号：HX-50-120*
2.5
2.出水温度：30℃
3.进水温度：40℃
4.进水压力：0.3MPa
5.出水压力：0.3MPa
6.热换效率：>85%
二、安装位置
1.面板式换热器安装位置：厂房、室外、空调房或其他容易通风、干
燥和排污的位置。
2.安装位置应充分考虑换热器的实际环境，注意防止外界腐蚀污染对
换热器造成影响。
3.安装应注意换热器的水平、竖直和旋转安装，以确保器具功能正常。
三、安装工艺
1.安装前需准备吊钩、垫块、胶水、垫圈、支架等，并进行装置检查；
2.将换热器安装到支架上，校正垂直度，留足法兰连接的位置；
3.根据进出口管道安装相应法兰；
4.完成管道的连接，安装垫圈；
5.安装完成后，使用水来清洗换热器的表面，以清除水管内的杂质；
6.安装完成后，检查压力表、管道和接口的连接是否正常和密封性；
7.检查系统的压力和温度，确保压力和温度符合规定；
8.安装完成后，仔细检查，若有问题及时处理，以免出现故障。
四、安全防范
1.安装面板式换热器时，要注意安全问题，确保人身安全；
2.在安装过程中，要注意卷热器的运行状态，确保不受损坏；。
板式换热器技术方案
板式换热器技术方案板式换热器工程技术概括一、产品概述板式换热器设备是加热、冷却领域中最新型的设备之一，具有结构紧凑、占地面积小、传热效率高、操作维修方便等优点，并具有处理小温差的能力。
板式换热器作为一种高效节能产品，已广泛应用于矿山、冶金、石油、化工、机械、电力、医药、食品、轻纺、造纸、船舶、海洋开发等各个工业领域、近年来在集中供热和热电联产行业中的推广尤为迅速。
我厂生产的BR、BRB、BZL系列板式换热器，以质优价廉、畅销全国各地，深受各行业用户的赞誉。
此系列板式换热器适用于各种介质和物料的冷却、加热、蒸发、冷凝、消毒和余热回收等工艺过程。
主要技术性能参数如下：1、单板换热面积：0.05㎡-2.0㎡2、装机面积：0.5㎡-700㎡，(在此范围可实现任意规格)。
3、传热系数：2500-6000W/㎡.℃(2150-5160KCal/㎡.h.℃)4、工作压力：0.6-1.6Mpa5、工作温度：最高280℃6、单台最大处理量：1200m3/h二、板式换热器的特点：1、传热系数较高板片选用导热系数较高的材料，如：不锈耐酸钢、工业纯钛、碳素钢、换热器专用铜材等。
经冷冲压形成不同波纹形状结构，板片波纹能使流体在较小的流速下产生湍流。
所以板式换热器具有较高的传热系数。
在相同的情况下，其传热系数比一般钢制管壳式换热器高3-5倍。
换热面积紧为管壳式换热面积的1/3-1/4。
2、结构紧凑由于传热板片紧密排列，板间距较小，而板片表面经冲压成形的波纹又大大增加了有效换热面积，故单位容积中容纳的换热面积很大，占地面积明显少于同样换热面积的管壳式换热器，同时相对金属消耗小，重量轻，一般无需特殊的地基，而且现场装拆时不用占额外的空间。
3、可靠耐用我厂生产板式换热器密封垫利用双密封结构原理，增加了胶垫与板片的内磨擦力，使胶垫的滑移量大大减小；同时采用了较好的蜂窝状周边刚性结构，把胶垫紧紧锁在里侧，使得换热器整体密封性能大大提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板式换热机组方案
远传板式换热机组方案的设计应考虑以下几个关键因素：
1.介质选择：远传板式换热机组通常用于热网供暖或工业生产过程中
的热量传递。
介质可以是水、蒸汽、热风等，根据实际需求选择合适的介质。
2.板式换热器选型：根据介质流量、温度差、换热需求等参数，选择
适用的板式换热器。
常见的板式换热器包括全焊接型、冷却塔型、全不锈
钢型等。
3.换热器布置：远传板式换热机组通常采用多个板式换热器组成，可
以根据实际场地情况进行水平或竖直布置。
布置时应考虑管道连接、维护
保养等因素。
4.控制系统设计：板式换热机组需要配备控制系统，实现换热器的自
动控制和监测。
该系统应能监测和调节介质温度、流量等参数，保证换热
过程的稳定性和效率。
5.安全性考虑：远传板式换热机组在运行中应注意安全性。
可以配备
防爆装置、过热保护系统、漏电自动切断装置等，确保设备的安全可靠。
远传板式换热机组方案的优势在于其高效节能、运行稳定、易于维护
等特点。
通过合理布置和控制系统的设计，可以最大限度地提高换热效率，降低能耗。
此外，板式换热机组还可以根据实际需要进行模块化设计，方
便在未来进行扩展或调整。
在实际应用中，远传板式换热机组可以广泛用于工业生产过程中的热
能回收、热源与热网之间的热量传递等领域。
例如，在锅炉烟气脱硫过程
中，可以利用板式换热机组实现烟气与进料水之间的热量传递，提高热能
回收效率；在工业生产过程中，可以将高温废气通过板式换热机组与蒸汽
进行热交换，实现能量的再利用。
为了确保远传板式换热机组方案的顺利实施，需要详细的方案设计和
施工计划。
在设计阶段，要充分考虑介质特性、换热需求、布置方式等因素，进行合理的设计。
在施工阶段，需要严格按照设计要求进行施工，确
保设备的质量和安全性。
总之，远传板式换热机组方案是一种高效、可靠的热量传递设备。
通
过合理选择介质、设计布置和控制系统，可以实现节能、高效的热量传递，具有广泛的应用前景。
