cad凸轮画法程序
C#开发AutoCAD在盘形槽凸轮参数化绘制中的应用
C#开发AutoCAD在盘形槽凸轮参数化绘制中的应用蔡汉明;李宗成;李相飞【摘要】针对绘图软件在绘制凸轮二维图的过程中所存在的周期长、效率低的问题,对AutoCAD软件的二次开发进行了相关研究.以盘形槽凸轮机构为例,运用Visual Studio2015开发工具,采用Visual C#语言对AutoCAD软件进行了二次开发,结合凸轮设计的原理,在Visual C#人机交互界面中输入了相关参数,完成了盘形槽凸轮的绘制,最后利用SolidWorks软件对绘制出的以修正正弦为主运动曲线的盘形槽凸轮二维图进行了三维建模,以及运动仿真分析.研究结果表明:运用Visual C#对AutoCAD软件进行二次开发求取凸轮轮廓曲线的方法,能在够保证盘形槽凸轮轮廓曲线精度、缩短其绘图周期的前提下,实现盘型槽凸轮的参数化绘制.【期刊名称】《机电工程》【年(卷),期】2019(036)001【总页数】4页(P40-43)【关键词】VisualC#;AutoCAD;二次开发;仿真;盘形槽凸轮【作者】蔡汉明;李宗成;李相飞【作者单位】青岛科技大学机电工程学院,山东青岛266100;青岛科技大学机电工程学院,山东青岛266100;青岛科技大学机电工程学院,山东青岛266100【正文语种】中文【中图分类】TH112.2;TH1220 引言盘形槽凸轮是机械行业中的一个重要机构，广泛应用于自动生产线的输送料机构中，所以对其精度有着很高的要求。
其设计方法主要分为两种：图解法和解析法[1]。
图解法主要运用反转法，所得设计数据难以满足凸轮精度的要求；解析法是根据给定的从动件运动规律和某些机构尺寸参数，建立凸轮轮廓的方程，并精确地计算出凸轮轮廓上各点的坐标值，但需要求解的点数较多时，计算量大，不易得到理想结果。
目前，盘形槽凸轮轮廓的绘制可以在AutoCAD等计算机辅助绘图软件中根据“反转法”的原理，逆向求出凸轮的理论轮廓线上的点进而得到所需要的曲线，但如果对凸轮轮廓的精度要求较高时，就需要多次运用“反转法”的原理进行求点，过程复杂，而且对同一类盘形槽凸轮机构进行绘制时，改变了基本尺寸、从动件的运动规律后，就要重新求点画线，无法实现其参数化绘制。
机械设计对心直动滚子从动件盘形凸轮的设计
机械设计对心直动滚子从动件盘形凸轮的设
计
心直动滚子从动件盘形凸轮的设计：
心直动滚子从动件是一种常见的机械传动件，在机械设计中有广
泛的应用。
其中，盘形凸轮是心直动滚子从动件的重要组成部分之一。
盘形凸轮的制作需要遵循以下步骤：
1. 计算凸轮尺寸：首先，需要根据设计要求和需求计算凸轮的
外径、凸起高度和凸起角度等参数。
2. 绘制凸轮图形：根据凸轮尺寸和形状，利用CAD等软件绘制
凸轮的二维图形，包括凸轮的内外形状和凸起部分的形状。
3. 加工凸轮模具：根据凸轮的二维图形制作凸轮模具，可以采
用数控加工等先进工艺，确保凸轮的制作精度和质量。
4. 利用凸轮模具生产凸轮：将凸轮模具放在凸轮加工机床上，
根据需要生产出对应的盘形凸轮。
在盘形凸轮的制作中，需要考虑凸轮与滚子的配合精度和接触面积，以确保传动的可靠性和稳定性。
同时还需要考虑加工工艺和材料
选择，保证凸轮的强度和寿命。
autolisp凸轮设计与仿真

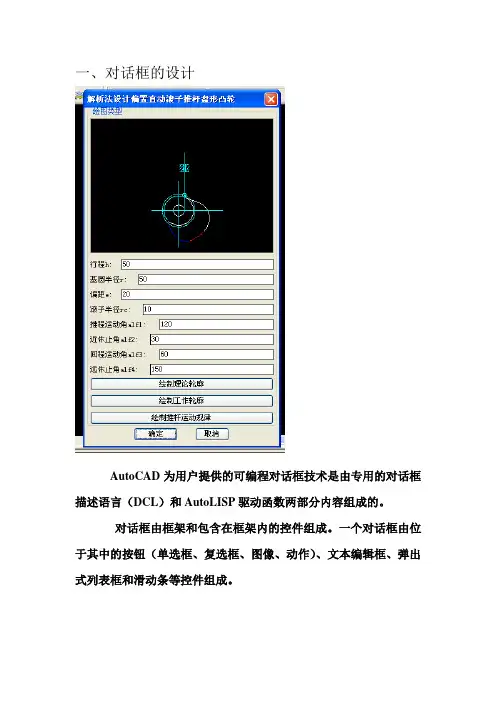

一、对话框的设计AutoCAD为用户提供的可编程对话框技术是由专用的对话框描述语言（DCL）和AutoLISP驱动函数两部分内容组成的。
对话框由框架和包含在框架内的控件组成。
一个对话框由位于其中的按钮（单选框、复选框、图像、动作）、文本编辑框、弹出式列表框和滑动条等控件组成。
2.3.name : item1 [ : item2 : item3…]{ attribute1=value1;attribute2=value2;……;} }一般必须有key属性，驱动时用。
对话框例子：pianzhigunzi_dlg:dialog{label="解析法设计偏置直动滚子推杆盘形凸轮"; :column{label="绘图类型";:image_button{key="pianzhitulun";width=30;height=18;color=-2;//背景为黑色}:edit_box{label="行程h:";key="key_h";width=20;}:edit_box{label="基圆半径r:";key="key_r";width=20;}:edit_box{label="偏距e:";key="key_e";width=20;}:edit_box{label="滚子半径rc:";key="key_rc";width=20;}:edit_box{label="推程运动角alf1:";key="key_alf1";width=20;}:edit_box{label="近休止角alf2:";key="key_alf2";width=20;}:edit_box{label="回程运动角alf3:";key="key_alf3";width=20;}:edit_box{label="远休止角alf4:";key="key_alf4";width=20;}:button{label="绘制理论轮廓";key="draw_lilun";}:button{label="绘制工作轮廓";key="draw_gongzuo";}:button{label="绘制推杆运动规律";key="draw_yundong";}}ok_cancel;}二、对话框驱动(defun c:tulun( )(setq id (load_dialog "e:\\wly\\autolisp xuexi\\autolisp study\\tulun1_dialog")) //装载对话框文件(if (< id 0) (exit)) //如文件不存在，退出(if (not (new_dialog "pianzhigunzi_dlg" id)) (exit)) //对话框文件中名称不存在，退出(f_img "pianzhitulun" "e:\\wly\\autolisp xuexi\\autolisp study\\tulun1")(set_tile "key_h" "50")(set_tile "key_r" "50")(set_tile "key_e" "20")(set_tile "key_rc" "10")(set_tile "key_alf1" "120")(set_tile "key_alf2" "30")(set_tile "key_alf3" "60")(set_tile "key_alf4" "150")(action_tile "draw_lilun" "(getdata)(done_dialog 2)")(action_tile "draw_gongzuo" "(getdata)(done_dialog 3)")(action_tile "draw_yundong" "(getdata)(done_dialog 4)")(action_tile "accept" "(done_dialog 1)")(action_tile "cancel" "(done_dialog -1)")(setq value (start_dialog) )//显示对话框，将得到关闭对话框是的状态值(if (= value 2) (draw_lilun))(if (= value 3) (draw_gongzuo))(if (= value 4) (draw_yundong))(princ)(unload_dialog id) //卸载对话框)(defun f_img( key sld);定义初始化图像按钮函数装幻灯片函数(start_image key)(slide_image 0 0 (dimx_tile key) (dimy_tile key) sld)(end_image))函数定义(defun c:My-circle()(setq pt (list 100 100)) ;;; 得到圆心坐标(setq r 50) ;;; 得到半径(command “circle” pt r) ;;; 绘制圆)规则1：以括号组成表达式，左右括号“（”&“）”一定要配对。
凸轮设计说明书
凸轮设计说明书一、概述凸轮是机械传动系统中常用的元件，它通过不规则的形状来控制运动部件的运动轨迹和工作节奏。
凸轮设计的合理与否直接影响到机器的运行效率和性能稳定性。
本文将详细介绍凸轮的设计原理以及相关计算方法，旨在帮助工程师在机械设计中获得更好的凸轮性能。
二、凸轮的基本原理1. 运动行程要求：首先需要确定被控运动部件（如气门、活塞等）的运动行程要求，包括最大行程、最小行程以及行程的速度变化等。
这将直接影响凸轮的设计参数。
2. 运动类型选择：凸轮的设计需根据运动部件的性质选择合适的运动类型，如简谐运动或非简谐运动。
简谐运动是指在行程内运动部件速度恒定或变化规律简单等特点；非简谐运动则是指速度变化复杂或不规律的运动。
根据运动类型的选择，设计凸轮的形状和旋转角度。
3. 凸轮参数计算：根据凸轮的设计需求以及所需运动部件的行程要求，可以通过计算得到凸轮的几何参数。
这些参数包括凸轮半径、凸轮高度、凸轮底部半径等。
根据这些参数，可以绘制凸轮的剖面图，进一步验证设计的可行性。
三、凸轮的设计流程1. 确定运动要求：根据机械系统的运动要求确定被控运动部件的运动方式和行程要求。
2. 选择运动类型：根据运动要求和运动部件的性质选择合适的运动类型。
3. 计算凸轮参数：根据运动要求和所选择的运动类型，计算凸轮的几何参数。
4. 绘制凸轮图：根据计算得到的凸轮参数，利用CAD软件绘制凸轮的剖面图。
5. 验证设计：通过模拟分析或物理实验验证凸轮设计的合理性和可行性，如果需要，可以对设计进行修正和调整。
四、凸轮设计注意事项1. 凸轮的形状应尽可能简单，以便于加工和装配。
2. 凸轮的表面应经过精密处理，以减小摩擦阻力并延长使用寿命。
3. 凸轮的安装位置应合理，以保证凸轮与运动部件的配合精度。
4. 在设计凸轮时应充分考虑材料的强度和耐磨性，以满足长时间的高速运动。
五、结论凸轮的设计是机械传动系统中的重要环节，合理的凸轮设计能够提高机器的工作效率和性能稳定性。
自动车床凸轮CAD设计
， １ １ ８ ］马 舜 ． 水 平 轴 潮 流 能 转 换 系 统 能 量 转 换 率 及 功 率 控 制
ｎ ｏ ｌ ｏ ｇ ｙ ｓ ｔ ａ ｔ ｕ ｓ ｒ ｅ ｖ ｉ ｅ ｗＩ ， Ｊ ］ ．Ａｐ ｐ ｌ ｉ ｅ ｄ Ｅ ｎ ｅ ｒ ｇ ｙ ， ２ ０ ０ ９ （ ８ ６ ） ： １ ８ ２ ３ —
１ ８ ３５ ．
研究［ Ｄ ］ ．杭 州 ： 浙江大学 ， ２ ０ １ １ ．
＊北 京 石 油 化 工 学 院 国 家 级 大 学 生 创 新 创 业 训 练 计 划 资 助 项 目（ Ｋ Ｍ２ ０ １ ３ １ ０ ０ １ ７ ０ ０ ３ ）
， １ １ ２ ］郑 志 南 ． 海洋潮 流能 的估 算公式 ［ Ｊ ］ ． 哈 尔 滨 船 舶 工 程
符， 在 显示 器 上显 示 信 息 ， 读写磁盘， 主 机 向打 印机
、 － 石 写 ＼ Ｉ 石 、
， １ １ ０ ］Ｉ ｑ ｂ ａ ｌ Ｍ Ｔ，Ｃ ｏ ｏ ｎ ｉ ｃ ｋ Ａ，Ｅ ｒ ｅ ｒ ｉ ｓ Ｌ Ｌ ．Ｄ ｙ ｎ ａ ｍｉ ｃ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｏ ｐ ｔ ｉ ｏ ｎ ｓ ｆ ｏ ｒ ｖ ａ ｒ ｉ ａ ｂ ｌ ｅ ｓ ｐ ｅ ｅ ｄ ｗ ｉ ｎ ｄ ｔ ｕ ｒ ｂ ｉ ｎ ｅ ｓ Ｅ Ｊ ］ ．Ｗｉ ｎ ｄ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ —
凸轮轮廓课程设计对心直动平底从动件盘形凸轮机构的设计
广东工业大学华立学院课程设计（论文）课程名称机械原理课程设计题目名称对心直动平底从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级10机械2班学号 (40)学生姓名~开指导教师2012年06月30日广东工业大学华立学院课程设计（论文）任务书一、课程设计（论文）的内容通过利用AutoCAD软件、AutoCAD二次开发技术绘制对心直动平底从动件盘形凸轮轮廓，用图解法进行对心直动平底从动件盘形凸轮机构的设计，计算出平底推杆平底尺寸长度，最后查验压力角是不是知足许用压力角的要求。
1）二、课程设计（论文）的要求与数据1.用图解法设计盘形凸轮机构，并用CAD画出凸轮轮廓。
2.用图解法设计盘形凸轮机构，并求出平底推杆平底尺寸长度。
3.按照从动件的运动规律计算出位移并绘画该曲线在图纸上；4.查验压力角是不是知足许用压力角的要求；5.编写课程设计说明书三、课程设计（论文）应完成的工作1.绘制对心直动平底从动件盘形凸轮轮廓机构的设计简图。
2.绘制出从动件的位移曲线图。
3.查验压力角是不是知足许用压力角的要求而且计算出平底推杆平底尺寸长度。
4.完成课程设计说明书。
四、课程设计（论文）进程安排五、应搜集的资料及主要参考文献[1] ]孙恒.机械原理（第七版）[M] .北京：高等教育出版社，2006[2]孙恒.机械原理（第六版）[M] .北京：高等教育出版社，2001[3]曹金涛.凸轮机构设计[M].北京：机械工业出版社，1985.[4]管荣法.凸轮与凸轮机构基础.[M] 北京：国防工业出版社，1985发出任务书日期：2012 年6 月16日指导教师签名：计划完成日期：2012 年6 月30 日教学单位责任人签章：目录(一).设计题目：对心直动平底从动件盘形凸轮轮廓机构的设计 (6)(二)凸轮轮廓曲线的设计的大体原理： (6)(三)运动规律分析： (7)(四)用作图法设计对心直动平底从动件盘形凸轮机构: (7)(五)计算平底推杆平底尺寸长度 (11)(六)压力角分析 (12)参考文献 (13)摘 要在凸轮轮廓曲线设计的图解法中应用AutoCAD 软件进行辅助设计和计算，维持了图解法原理简单、方式直观、易于掌握的长处。
根据升程值用soliworks配合autocad画凸轮
Soliworks升程值画凸轮
1：凸轮曲线升程表94度为升程最高点，凸轮直径29.05
注释：凸轮升程表与凸轮直径，可用相关仪器测量得到,如下表1所示
1 2：凸轮直径+升程值=轨迹曲线值：
轨迹曲线值<角度值，如下表2所示：
表2 3：将表2的数值复制黏贴到文本文档,表头加入”spline”字符,不要有空格如下图3所示
图3
4：将文本文档格式改为“scr”格式，得到Autocad脚本
5：打开CAD画直径为φ29.05的圆，执行命令“scr”，就可以画出，依据曲线值的曲线如下图4，5所示
图4
图5
6：将CAD文件拖入soliworks得到如下图6所示曲线轮廓
图6 7：拉伸凸台/基体得到凸轮，如下图7所示
图7。
基于AutoCAD, VB,Mathematica和Working model的凸轮设计与仿真
基于AutoCAD, VB，Mathematica和Working model的凸轮设计与仿真目录摘要 (1)引言 (1)凸轮设计要求 (2)Excel软件辅助设计 (2)AutoCAD凸轮轮廓线设计 (3)VB编程作凸轮轮廓线并仿真 (4)Mathematica编程作凸轮轮廓线 (9)Working Model凸轮仿真 (13)各个软件比较 (15)课题研究收获 (15)参考文献 (16)摘要凸轮是具有曲面轮廓的构件，一般多为原动件。
当凸轮为原动件时，通常做等速的转动或移动，而从动件就按照预期的输出特性要求做连续或间隙的往复运动，移动或平面复杂运动。
本文主要介绍用Excel 计算凸轮轮廓线坐标数据，然后导入AutoCAD和Working model中生成凸轮轮廓线。
还介绍了用VB和Mathematica编程来设计凸轮轮廓线并对凸轮进行仿真。
主要技术要求是熟悉凸轮设计基本原理及相关理论计算，能熟练使用Excel，AutoCAD和Working model等软件，熟悉VB和Mathematica编程语言，能将他们相结合起来应用到设计仿真中。
关键词：凸轮，Excel，AutoCAD，Working model，VB和Mathematica，设计，仿真。
引言盘形凸轮设计的主要任务是绘制凸轮的轮廓曲线, 传统设计方法分为图解法和解析法两种。
其中图解法是根据从动件的位移曲线, 按“反转法”原理, 做出从动件在反转过程中所占据的一系列位置, 从而求得凸轮轮廓曲线。
图解法可用手工法和计算机辅助设计的方法进行。
手工图解法设计凸轮的轮廓曲线误差较大, 故对于精度要求高的高速凸轮往往不能满足要求。
计算机辅助作图的方法来作凸轮曲线需要足够多的轨迹上的点的坐标才能达到高的精度要求。
但是求解大量点的坐标计算繁琐，所以我们就利用Excel强大的的表格数据处理功能来准确便捷的计算出足够多的点的坐标数据，然后将这些数据导入AutoCAD中生成凸轮轮廓线，我们还将数据导入Working Model中，这就可以对凸轮的运动做直观地观察。
cad制作凸轮轮廓曲线
cad制作凸轮轮廓曲线具体作图步骤如下：1.使用工具栏Circle（圆）命令，绘制直径为200的凸轮基圆。
2.使用工具栏Line（直线）命令，捕捉圆心作凸轮基圆铅垂方向的直线B1B7。
注意保持提示直线角度及其前的距离数值（定B1点时应为OB1的长度值，定B7点时应为OB7的长度值）。
3.重复使用Line命令，利用每隔30°呈现的角度提示，保证所绘制直线沿圆周分布每30°一条；利用提示中角度之前的距离数值分别确定样条拟合数据点：OB1、OB2、OB3……、OB11；B0和B12是凸轮轮廓的起讫，也是基圆上的同一点，提示中显示的“交点”即为B0/B12点。
4.使用工具栏中Spline（样条曲线绘制）命令。
系统提示输入初始点：用鼠标捕捉B0点；系统要求输入第二点：用鼠标捕捉B1点；如此，系统不停要求输入数据点，用鼠标依次捕捉B2、B3、…、B11、B12(B0)。
在完成最后一个数据点的输入时，单击鼠标右键确定即可。
5.使用工具栏中Circle命令，绘制凸轮内小圆，与基圆同心，半径为40。
该圆表示凸轮与轴配合的轮廓线。
6.使用工具栏橡皮擦命令，擦除基圆轮廓线和直线段。
7.使用工具栏中ARC（弧线绘制）命令。
圆整凸轮轮廓曲线。
系统提示弧线起点或中心，即：Specify start point of are or [Center]:c(表示给出圆心)。
Specify center point of are:用鼠标捕捉圆心。
Specify start point of are：鼠标捕捉样条曲线（凸轮轮廓曲线）的起点B0点。
Specify end point of are：鼠标捕捉样条曲线的终点B12点。
8.在下拉菜单中选择Modify→Properties(修改→对象特性)命令。
选择所绘制的全部图线，改线宽（Line weight）为0.70mm，打开命令下方开关LWT（打开显示线宽）。
9.凸轮平面绘制完毕。
VB6.0凸轮机构CAD系统开发(附源程序)
凸轮机构CAD系统开发摘要：为了提高设计效率和设计精度，基于模块化程序设计方法，采用可视化的面向对象的编程语言VB6.0为开发工具开发了凸轮机构CAD系统。
本课题研究了面向VB环境的凸轮机构CAD系统的构成、主要模块功能以及软件系统的实现方法。
针对凸轮机构的各种类型，进行了相应的程序编制，解决了尖顶、滚子、平底直动从动件和摆动从动件的盘形凸轮机构可视化输入，实现了自动化设计和参数化绘图。
并将设计结果数据保存到数据库中。
该软件具有友好的可视化界面、移植性好和便于维护及功能扩充等特点。
关键词:凸轮机构;VB6.0;CAD系统盐城工学院本科生毕业设计说明书The development of CAD system of Cam MechanismAbstract:In order to enhance the rated capacity and the design precision，based on the method of modularized program design, in use of the tool of VB6.0 which is a visual and object-oriented program language, the CAD system of Cam Mechanism has been developed.This topic researches on the make-up and modular function of the CAD system of Cam Mechanism based on VB and the realization of the software system. The result has been obtained and preserved in data-bases.In view of each type of Cam Mechanism, the corresponding programming has been carried on to solve the problem of the visual input of the knife-edge, the roller, the flat-face base translating follower and oscillating follower plate Cam Mechanism. Eventually, the automatic design and parameterized plotting has been realized. This program has been characterized with friendly visualization interface, good transplantation, convenient function extensibility, and so on.Key words:Cam Mechanism; Visual Basic 6.0; CAD system凸轮机构CAD系统开发目录1 前言 (3)1.1 凸轮机构CAD系统开发的背景 (3)1.2 凸轮机构CAD系统开发的意义 (4)2 国内外发展概况及现状 (5)2.1 欧美国家凸轮机构的发展现状 (5)2.2 日本凸轮机构的发展现状 (6)2.3 我国凸轮机构的发展现状 (6)2.4 凸轮机构有待进一步研究和发展的方向 (7)3 总体方案设计 (8)3.1 盘形凸轮机构基础理论分析 (8)3.1.1 凸轮机构的类型 (8)3.1.2 凸轮机构从动件的基本运动规律 (9)3.1.3 盘形凸轮机构压力角与基本尺寸的关系 (14)3.1.4 凸轮机构的理论轮廓线 (15)3.1.5 凸轮机构的实际轮廓线 (16)3.1.6 盘形凸轮机构滚子半径的选择 (16)3.2 开发工具的选择 (17)3.2.1 软件的选择 (17)3.2.2 开发环境 (18)4 凸轮机构CAD系统设计 (20)4.1 总体结构 (20)4.2 界面设计 (22)4.2.1 建立欢迎界面 (22)4.2.2 分别建立六种类型的盘形凸轮机构的界面 (22)4.2.3 建立盘形凸轮机构设计主窗体 (23)5 关键技术处理 (25)5.1 欢迎界面 (25)5.2 不同窗体间的切换 (26)5.3 VB 控制 Windows Media Player控件 (26)5.4 VB 控制Picture 控件 (27)5.5 菜单编辑器 (27)5.6 控件可见性 (28)5.7 VB 控制 Excel控件 (28)5.7.1 创建Excel对象 (29)5.7.2 设置单元格和区域值 (29)5.7.3 VB读写Excel表 (30)5.7.4 VB与Excel的相互勾通 (31)6 结论 (34)参考文献 (35)致谢 (36)附录 (37)盐城工学院本科生毕业设计说明书1 前言凸轮机构是常用机构，应用范围很广。
绘制凸轮 (2)
凸轮作为一种通用的传动机构,有其特殊的设计和加工方法.文章探讨了基于UG的凸轮参数化建模技术,建立了绘制凸轮理论轮廓曲线的表达式,成功地实现了盘形凸轮的参数化建模,为在UG中实现凸轮的无图加工及运动、动力分析提供了必备的实体模型1 序言Unigraphics软件是一个集成化的CAD /CAECAM系统软件,它为工程设计人员提供了非常强大的应用工具,这些工具可以对产品进行设计(包括零件设计和装配设计)、工程分析(有限元分析和运动机构分析)、工程图绘制、数控加工程序编制等,极大地提高了企业的技术创新能力和对市场的快速反应能力。
UG NX基本工作流程是:设计人员先按照有关理论对零件造型,接着就可利用其数字化装配尽早发现问题,如检查干涉和间隙调整。
利用其工程分析功能可以验证其运动学和动力学性能,据此可进一步完善设计。
完善后的零件,一方面可自动转换为工程图以便加工,另一方面可根据需要,将一些复杂型面直接转换为数控加工程序。
显然造型是第一步,也是比较重要的一步。
凸轮机构在现代机械中越来越广泛的得到应用，由于只需设计适当的轮廓，便可使从动件得到所需的运动规律，同时在某些机构中通常要求从动件的位移、速度或加速度按照给定的规律变化;若采用连杆机构实现给定的运动规律比较困难，特别是较复杂的运动规律很难实现;但凸轮机构能较易实现复杂运动规律，同时凸轮机构还具有结构简单、体积小等优点。
当前，在凸轮的设计过程中，利用计算机进行辅助设计已经成为主流，在UG的建模环境中利用UG表达式和规律曲线来快速准确的生成凸轮轮廓曲线，从而完成凸轮的三维实体建模。
在装配环境中将凸轮与从动件按其匹配关系进行装配，从而实现凸轮机构的三维造型。
在运动环境中，通过定义连杆、添加运动副对凸轮机构进行仿真运动和运动分析，通过仿真过程判断凸轮机构的运动结果是否与设计要求相一致，从而对凸轮机构进行改进。
2 盘形凸轮零件分析图1是我公司生产某型号产品中的凸轮零件，偏心距为10mm，机构在运动过程中的运动规律为：当凸轮转过60°时，推杆等加速等减速上升10mm;凸轮继续转过120°推杆停止不动，凸轮再继续转过60°时，推杆等加速等减速下降10mm;最后，凸轮转过所余下120°时，推杆又停止不动。
共轭凸轮的设计制造(CADCAM)及工艺说明书
目录前言------------------------------------------------3一、设计任务的基本要求------------------------------4二、凸轮机构的应用----------------------------------4三、凸轮机构的组成----------------------------------4四、凸轮机构的特点----------------------------------4五、共轭凸轮机构的选择------------------------------5六、从动件的常用运动规律----------------------------7七、凸轮机构的分类----------------------------------9八、共轭凸轮运动规律的选择--------------------------10九、共轭凸论的设计----------------------------------12十、共轭凸轮的工艺方案及相应的工装设计--------------13 十一、共轭凸轮制造与检验----------------------------15 十二、课题小结--------------------------------------16小结------------------------------------------------17参考文献--------------------------------------------18前言课题：共轭凸轮的设计制造(CAD/CAM)及工艺目的：根据我们所学的知识设计并制造出织机的凸轮使织机在织造中顺利进行和提高织机的生产率及织物质量课题简介凸轮是常见的机械零件之一，传统的基于人工设计和计算机的凸轮设计方法，依靠模具、夹具等实现制造的工艺远不能达到高精度机械的运行要求，在现代设计理论基础上，利用计算机辅助设计（CAD）和制造（CAM）技术可以使凸轮的设计和制造到很高的精度，提高凸轮机构的运动平稳性。
凸轮机构画图
65．图示为一偏心圆盘凸轮机构，凸轮的回转方向如图所示。
要求：（1）说明该机构的详细名称；（2）在图上画出凸轮的基圆，并标明图示位置的凸轮机构压力角和从动件2的位移；（3）在图上标出从动件的行程h及该机构的最小压力角的位置。
65．(1) 偏置直动滚子从动件盘形凸轮机构。
(2) ，，s如图所示。
(3) h及发生位置如图示。
67．试在图示凸轮机构中，（1）标出从动件与凸轮从接触点C到接触点D时，该凸轮转过的转角；2）标出从动件与凸轮在D点接触的压力角；（3）标出在D点接触时的从动件的位移s。
67．(1) 如图示。
(2) 如图示。
(3)s如图示。
70．图示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度逆时针方向转动。
试在图上：（1）画出理论轮廓曲线、基圆与偏距圆；（2）标出凸轮从图示位置转过时的压力角和位移s。
70．(1) 1）理论廓线如图示：2）基圆如图示；3）偏距圆如图示。
(2) 1）压力角如图示；2）位移s 如图示。
72．图示为一偏置直动滚子从动件盘形凸轮机构，凸轮以等角速度1逆时针方向转动。
试在图上：（1）画出该凸轮的基圆和理论廓线；（2）标出该位置时从动件的压力角；（3）标出该位置时从动件的位移s，并求出该位置时从动件的速度。
72．(1) 1）基圆如图示；2）理论廓线如图示。
(2) 压力角如图示。
(3) 1）位移s如图示。
2）v2＝79．图示的凸轮机构中，凸轮为一圆盘。
试在图上作出：（1）基圆；（2）图示位置的凸轮转角和从动件的位移s；（3）图示位置时的从动件压力角。
79．(1)基圆如图示半径为。
(2) 凸轮转角和从动件位移s如图示。
(3) B点压力角如图示。
84．在图示偏置直动尖顶从动件盘形凸轮机构中，凸轮为偏心圆盘，圆心为O，回转中心为A。
当凸轮以逆时针方向等速回转时，试在图上画出：（1）该凸轮基圆（半径用r0 表示）；（2）图示位置的凸轮转角；（3）图示位置时的从动件位移s；（4）从动件在最低位置时的压力角。
利用CAD简化设计凸轮轮廓
利用CAD简化设计凸轮轮廓
陈虹微
【期刊名称】《煤炭科技》
【年(卷),期】2003(000)001
【摘要】介绍了凸轮机构中凸轮轮廓的设计思路和设计方法,提出了利用CAD技术设计与绘制凸轮轮廓,并将设计过程分为参数设计模块和参数化绘图模块两部分,以达到计算机设计既快速又准确的要求.
【总页数】2页(P26-27)
【作者】陈虹微
【作者单位】龙岩师范高等专科学校,福建,龙岩,364012
【正文语种】中文
【中图分类】TP391.72
【相关文献】
1.AutoCAD中凸轮轮廓曲线的绘制与设计 [J], 肖辉进;曾强
2.基于AutoCAD凸轮轮廓曲线设计 [J], 张惠茹
3.基于AutoCAD2000和ObjectARX2000的凸轮轮廓CAD [J], 曹洪龙;杨青;毛小燕
4.基于AutoCAD与Excel的凸轮轮廓曲线设计 [J], 郑彬;尧遥
5.基于AutoCAD软件平台凸轮轮廓设计与绘制 [J], 马步智
因版权原因，仅展示原文概要，查看原文内容请购买。
离散点形式凸轮曲线的CAD方法
离散点形式凸轮曲线的CAD方法
潘朝Jing
【期刊名称】《机械设计与制造》
【年(卷),期】1996(000)002
【总页数】2页(P26-27)
【作者】潘朝Jing
【作者单位】无
【正文语种】中文
【中图分类】TH132.47
【相关文献】
1.CAD精确绘制盘形凸轮曲线的方法 [J], 鲁春发;莫足琴
2.基于AutoCAD的地表离散点预计程序设计与软件实现 [J], 田迎斌; 李幸丽
3.扁平恒力弹簧支吊架凸轮曲线CAD工具的开发 [J], 高勇;侯永涛;孙庆勇;张宇
4.凸轮转子叶片泵中凸轮曲线的CAD [J], 何允纪
5.供弹机构复杂凸轮曲线CAD的数学模型 [J], 戴劲松;张月林
因版权原因，仅展示原文概要，查看原文内容请购买。
基于AutoCAD凸轮轮廓曲线设计
基于AutoCAD凸轮轮廓曲线设计张惠茹【摘要】本文以AutoCD2008为平台,介绍图解法、解析法绘制尖顶式对心直动盘形凸轮轮廓曲线设计中方法和步骤、数学模型的建立以及以VBA为开发工具,参数化设计尖顶式对心直动盘形凸轮轮廓CAD运行框图及系统的实现,.采用AutoCAD建立凸轮轮廓曲线设计,原理简单,在已知设计参数的条件下,能迅速确定凸轮轮廓各点的坐标值,且能随时修改,可以方便快捷地设计出精确地凸轮轮廓,提高凸轮的设计精度和缩短设计周期.【期刊名称】《软件》【年(卷),期】2013(034)001【总页数】3页(P87-88,148)【关键词】AutoCAD;凸轮轮廓曲线;图解法;解析法;VBA【作者】张惠茹【作者单位】沈阳汽车工业学院,沈阳110015【正文语种】中文凸轮机构是实现机械自动化和半自动化中应用较广泛的一种机构。
由于它具有结构简单、紧凑，易于实现复杂运动等特点使其在机械、电子、自动控制、计算机等许多行业中被广泛地采用。
凸轮机构设计的传统方法有：解析法和图解法两种方法。
图解法直观、清晰，比较简单易行，但作图误差大，因而其使用范围已受到很大的限制，只适用于速度比较低的凸轮机构，而高速和精度要求高的凸轮机构，则必须用解析法，解析法的精度较高，但计算过程较为复杂，计算工作量大。
随着CAD的普及，CAD方法逐步为广大工程技术人员及科研人员所掌握，在CAD环境下的工程图解法极大地提高了传统图解法的设计精度，以其相对来说更直观、更形象简单和高精度而获得广泛应用。
用图解法设计盘形凸轮轮廓时，给整个凸轮机构加上一个公共的角速度-ω。
根据相对运动原理，凸轮静止不动;从动件一方面随导路（机架）以角速度-ω绕轴O转动，另一个方面又在导路中按预期的运动规律做往复移动，此时，凸轮机构中各构件间的相对运动并没有改变。
由于从动件尖顶始终与凸轮轮廓相接触，从动件在这种复合运动中，其尖顶的运动轨迹即是凸轮轮廓曲线，这种利用与凸轮转向相反的方法逐点按位移曲线绘制出凸轮轮廓曲线的方法称为反转法。
用解析法设计凸轮轮廓曲线的CAD方法
用解析法设计凸轮轮廓曲线的CAD方法
曾立平
【期刊名称】《广西机械》
【年(卷),期】1998(000)002
【摘要】本文介绍直动从动件盘形凸轮机构的凸轮轮廓曲线解析法设计时的计算机运算程序和轮廓曲线绘图程序。
【总页数】2页(P21-22)
【作者】曾立平
【作者单位】湖南建材高等专科学校
【正文语种】中文
【中图分类】TH112.2
【相关文献】
1.用MasterCAM解析法设计凸轮轮廓曲线 [J], 丁守宝
2.用MasterCAM解析法设计凸轮轮廓曲线 [J], 丁守宝;陈科
3.基于解析法的凸轮轮廓曲线计算机辅助设计 [J], 宋晓华;吴明明
4.基于AutoCAD的凸轮轮廓曲线设计方法研究 [J], 黄永玉;张建育
5.基于MATLAB语言的凸轮轮廓曲线的解析法设计 [J], 杜韧;冯伟娜;刘昭;刘宏伟;毕珊珊
因版权原因，仅展示原文概要，查看原文内容请购买。
