主变电所选址要求 - 360文档中心

变电所规范

变电所规范变电所规范是指电力系统中用于变换、输配电能的设备及其附属设施，涵盖了变电站、配电房和变电所的规范。

下面是一个关于变电所规范的1000字说明：一、变电所的选址和布置1. 变电所的选址应考虑地理位置便利、周围环境安全和对周边居民的影响。

应尽量避免选址在人口稠密区域或有火灾隐患的区域。

2. 变电所的布置应符合消防、环境保护和安全生产的要求，设置合适的防火、防雷、防爆设施，并确保变电所的安全通道畅通。

二、变电所的建筑设计和结构要求1. 变电所的建筑设计应符合国家建筑设计规范和电力行业相关标准，确保变电所的建筑结构牢固可靠。

2. 变电所的屋顶应设置防雷接地装置和避雷针，防止雷击损伤变压器和其他设备。

3. 变电所的墙壁应采用防火材料，并设置防火阀门，确保在发生火灾时可以有效隔离。

三、变电所的电气设备和安全防护1. 变电所的电气设备应符合国家标准和电力行业相关规范。

变压器、开关设备、断路器等设备应进行定期检测和维护，确保其正常运行。

2. 变电所应配置合适的接地装置和安全保护设备，严禁私拉乱接电线，确保变电所的电气安全。

3. 变电所应设置过电压保护装置和漏电保护装置，及时检测和排除电力系统中的故障，确保供电的安全稳定。

四、变电所的易燃物品和危险品储存1. 变电所禁止存放易燃、可燃物品和危险品，如油漆、溶剂、气体等。

如有必要存放危险品，应按照相关规定建立专门的储存区域，严格控制进出、储存和使用。

2. 变电所应设置专门的消防设备和消防通道，保持消防器材的完好和易于使用，确保变电所的消防安全。

五、变电所的操作管理和应急措施1. 变电所的操作人员应持有相关岗位资格证书，并经过培训和考核，熟悉变电所的操作规程和应急措施。

2. 变电所应建立健全的管理制度和应急预案，定期组织演练和培训，提高员工的应急处理能力。

3. 变电所应配备足够的应急设备和物资，如火灾报警器、灭火器、应急照明等，确保在发生事故或紧急情况时能够及时处理。

220kv变电站,选址要求

220kv变电站,选址要求下文是关于220kv变电站,选址要求相关内容，希望对你有一定的帮助：220kv变电站,选址要求(一)220kV塘坪变电站工程可研设计选址方案220kV塘坪变电站工程可研设计选址方案浅述摘要：主要针对变电站站址选择的土建部分进行浅论，着重对【220kv变电站,选址要求】推荐站址土建部分的情况进行描述关键词：220kv塘坪变电站;工程选址;站址区域概况abstract: aimed at the civil part ofsubstation locationselection of the site, focusing on the recommendation of civilcase description.key words: 220kv tang ping substation project site; site area;1、工程选址全州县位于广西桂林市东北部，毗邻湖南省永州市，是广西东北面通往全国的交通要道，湘桂铁路、泉南高速公路及322国道于县【220kv 变电站,选址要求】城北面纵惯南北。

新塘坪工业集中区位于全州县城东北面约8km处，规划面积约3平方公里，以重工业为主，该园区内已建有110kv梁家变电站；220kv湘山变位于全州县城西面约4km的福坪工业园区内。

全州境内地形以山地地貌为主，海洋山居多，低海拔丘陵广泛分布在山地边缘，湘江流域纵惯南北，河流两岸和盆地周围，基本农田保护区众多。

县城北面的湘桂铁路、南泉高速及322国道两侧，可选站址很少，进站道路及进出线走廊受限，不具备选址条件。

县城西侧及南侧一建有220kv湘山变电站和110kv城南变电站。

本工程变电站站址的选择需要克服以上的种种不利因素，根据负荷分布220kv 变电站,选址要求(二)220kV塘坪变电站工程可研设计选址方案浅述龙源期刊网.cn220kV塘坪变电站工程可研设计选址方案浅述作者：黄冬生来源：《城市建设理论研究》2013年第02期摘要：主要针对变电站站址选择的土建部分进行浅论，着重对推荐站址土建部分的情况进行描述关键词：220kV塘坪变电站;工程选址;站址区域概况Abstract: Aimed at the civil part of substation location selection of the site, focusing on the recommendation of civil case description.Key words: 220kV Tang Ping substation project site; site area;1、工程选址全州县位于广西桂林市东北部，毗邻湖南省永州市，是广西东北面通往全国的交通要道，湘桂铁路、泉南高速公路及322国道于县城北面纵惯南北。

20kV及以下变电所设计规范(详细完整版)

20kV及以下变电所设计规范20kV及以下变电所的设计规范主要参考国家标准和规范，以下是一些常见的设计规范要求：一、设计依据和范围：1．根据《电站设计规程》、《电力工程建设与管理条例》等相关法律法规进行设计。

2．适用于20kV及以下变电所的规划、设计、施工和验收。

二、基本要求：1．变电所应具备可靠性、安全性、经济性和维护性。

2．应满足供电系统的负荷需求，提供稳定的电力供应。

三、变电所布置与选址：1．应遵循土地利用规划，远离居民区和环境敏感区。

2．考虑基本风速、地震烈度等自然条件，选择合适的选址。

四、建筑物设计：1．建筑物应满足结构强度、防火要求和抗震能力等相关要求。

2．应合理布置操作间、控制室、电源间、配电间等功能区域。

五、动力设备选型与配置：1．主变压器、配电变压器等设备应根据负荷需求进行合理选取。

2．设备配置应满足安全可靠、节能环保等要求。

六、电气设备设计：1．设计合适的电气一次接线和二次接线方案。

2．设备绝缘水平、短路能力等应符合标准要求。

3．设备的布置和间距应满足安全操作和维护的要求。

七、线路线缆敷设：1．设计合理的线路和线缆敷设方案，包括敷设路径和敷设方式。

2．考虑线路的电气参数、绝缘水平和安全间距等要求。

八、接地系统设计：1．确定合理的接地形式和接地电阻要求。

2．设计接地网格或接地极，保证变电所各设备和金属部分的可靠接地。

九、安全防护措施：1．设计合理的防雷、防静电和防火措施。

2．设置可靠的短路保护和过电压保护装置。

需要注意的是，这仅是一些常见的设计规范要求，具体的设计规范还需参考国家、地方相关标准和规范。

在实际设计中，应与专业设计单位密切合作，并进行详细的设计计算和方案研究，以确保变电所的安全可靠运行。

地铁主变电所的方案设计

地铁主变电所的方案设计提纲：1. 主变电所选址和建筑设计2. 主变电所设备选型和安装方式3. 主变电所的防火安全设计4. 主变电所的环境保护措施5. 主变电所的日常维护和管理一、主变电所选址和建筑设计地铁主变电所的选址和建筑设计是关键的第一步。

选址必须考虑周边建筑的用途，环境特点，人口分布等因素，避免在易燃易爆危险区域以及人口密集区域进行选址。

建筑设计上也必须符合国家和地方标准，并采用智能化技术，保证主变电所的安全、稳定、节能和高效。

此外，主变电所的外观设计也应与周边环境协调一致，达到美化城市形象的效果。

二、主变电所设备选型和安装方式地铁主变电所的设计应考虑最优选择电缆规格、断路器额定电流等因素，使得设备及工程的集成度和可操作性最佳。

设备应当具有高可靠性，低噪音、低维护成本、安全、环保等特点。

在运输设备进入地下隧道的时候需要考虑到设备进出的配合与隧道宽度的限制。

需要进行验收的材料包括设施设备、电缆及电缆接头、接地线等。

这些设备的安装方式也应该注重掌握经验。

三、主变电所的防火安全设计地铁主变电所作为针对电力供应的重要场所，其安全问题尤为重要。

故，防火是地铁主变电所设计中最重要的考虑因素之一。

首先应限制随意进出，避免火灾的发生，对各设备的散热和防火措施应该具备完备的设计和处理。

其次，应配置火警探测、自动喷水灭火系统，消防器材应愈加专业和规范化，以加快响应火灾的速度，并尽可能地保护地铁主变电所的设备安全。

四、主变电所的环境保护措施地铁主变电所的运营本身会产生对环境的污染，如噪音、振动、电磁辐射等，故应该实施环保措施以避免对周围环境造成不良影响。

可以在设计中合理选择降噪装置，筛选具有良好加工和制作性能的材料，提高维护管理的水平，以及发挥环保技术。

同时，地铁主变电所运营的废弃物和废水等，也应该认真处理和管理，获得对环境和人身安全的有力保护。

五、主变电所的日常维护和管理地铁主变电所的安全稳定运营需要严格的日常维护和管理。

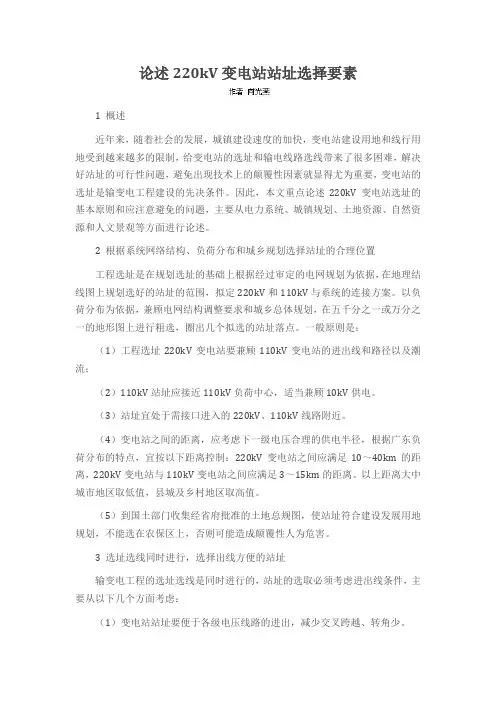

论述220kV变电站站址选择要素

论述220kV变电站站址选择要素1 概述近年来，随着社会的发展，城镇建设速度的加快，变电站建设用地和线行用地受到越来越多的限制，给变电站的选址和输电线路选线带来了很多困难，解决好站址的可行性问题，避免出现技术上的颠覆性因素就显得尤为重要，变电站的选址是输变电工程建设的先决条件。

因此，本文重点论述220kV变电站选址的基本原则和应注意避免的问题，主要从电力系统、城镇规划、土地资源、自然资源和人文景观等方面进行论述。

2 根据系统网络结构、负荷分布和城乡规划选择站址的合理位置工程选址是在规划选址的基础上根据经过审定的电网规划为依据，在地理结线图上规划选好的站址的范围，拟定220kV和110kV与系统的连接方案。

以负荷分布为依据，兼顾电网结构调整要求和城乡总体规划，在五千分之一或万分之一的地形图上进行粗选，圈出几个拟选的站址落点。

一般原则是：（1）工程选址220kV变电站要兼顾110kV变电站的进出线和路径以及潮流；（2）110kV站址应接近110kV负荷中心，适当兼顾10kV供电。

（3）站址宜处于需接口进入的220kV、110kV线路附近。

（4）变电站之间的距离，应考虑下一级电压合理的供电半径，根据广东负荷分布的特点，宜按以下距离控制：220kV变电站之间应满足10～40km的距离，220kV变电站与110kV变电站之间应满足3～15km的距离。

以上距离大中城市地区取低值，县城及乡村地区取高值。

（5）到国土部门收集经省府批准的土地总规图，使站址符合建设发展用地规划，不能选在农保区上，否则可能造成颠覆性人为危害。

3 选址选线同时进行，选择出线方便的站址输变电工程的选址选线是同时进行的，站址的选取必须考虑进出线条件，主要从以下几个方面考虑：（1）变电站站址要便于各级电压线路的进出，减少交叉跨越、转角少。

（2）变电站附近1～2km的进出线段走廊或通过城镇规划区时以及110kV 及以上的中、大型变电站，在其周围应有一定宽度的空地，以利于线路的引进和引出。

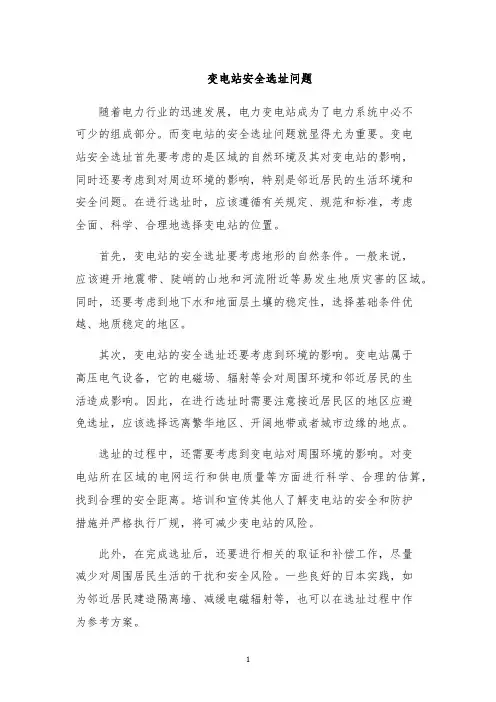

变电站安全选址问题

变电站安全选址问题
随着电力行业的迅速发展，电力变电站成为了电力系统中必不
可少的组成部分。

而变电站的安全选址问题就显得尤为重要。

变电
站安全选址首先要考虑的是区域的自然环境及其对变电站的影响，
同时还要考虑到对周边环境的影响，特别是邻近居民的生活环境和
安全问题。

在进行选址时，应该遵循有关规定、规范和标准，考虑
全面、科学、合理地选择变电站的位置。

首先，变电站的安全选址要考虑地形的自然条件。

一般来说，
应该避开地震带、陡峭的山地和河流附近等易发生地质灾害的区域。

同时，还要考虑到地下水和地面层土壤的稳定性，选择基础条件优越、地质稳定的地区。

其次，变电站的安全选址还要考虑到环境的影响。

变电站属于
高压电气设备，它的电磁场、辐射等会对周围环境和邻近居民的生
活造成影响。

因此，在进行选址时需要注意接近居民区的地区应避
免选址，应该选择远离繁华地区、开阔地带或者城市边缘的地点。

选址的过程中，还需要考虑到变电站对周围环境的影响。

对变
电站所在区域的电网运行和供电质量等方面进行科学、合理的估算，找到合理的安全距离。

培训和宣传其他人了解变电站的安全和防护
措施并严格执行厂规，将可减少变电站的风险。

此外，在完成选址后，还要进行相关的取证和补偿工作，尽量
减少对周围居民生活的干扰和安全风险。

一些良好的日本实践，如
为邻近居民建造隔离墙、减缓电磁辐射等，也可以在选址过程中作
为参考方案。

1。

变电站站址选择的基本要求

变电站站址选择的基本要求楼主小狗大熊发表于搜房网- 东莞业主论坛- 反变电站变电站地址选择与总布置是一门科学性、综合性、政策性很强的工程，是电力基本建设工作的主要组成部分。

站址选择是否正确，总布置是否合理，对基建投资、建设速度、运行的经济性和安全性起着十分重要的甚至决定性的作用。

实践证明，凡是重视前期工作，站址选择得好，总布置合理而又紧凑的，则投资省、建设快、经济效益高，反之，将给电力建设造成损失和浪费，甚至影响安全供电。

1 站址选择的基本要求1.1 靠近负荷中心变电站站址的选择必须适应电力系统发展规划和布局的要求，尽可能的接近主要用户，靠近负荷中心。

这样，既减少了输配电线路的投资和电能的损耗，也降低了造成事故的机率，同时也可避免由于站址远离负荷中心而带来的其它问题。

1.2 节约用地节约工程用地是我们的国策，我们需要遵循技术经济合理的原则，合理布置，尽可能提高土地的利用率，凡有荒地可以利用的，不得占用耕地，凡有差地可以利用的，不得占用良田。

尤其要避免占用菜地良田等经济效益高的土地。

用地要紧凑，因地制宜，用劣地作为站址选择方案是决定一个设计方案好坏的主要条件之一。

随着北京经济建设的飞速发展，城区用电量的增加，单独拿出一块土地用于变电站建设是很困难且不经济的，所以我们应该适当发展地下式变电站，全部设备均设置在高层建筑的地下室，以适应城市建设的要求。

如北京电力设计院设计的北太平庄110 kV地下变电站和甘家口110 kV地下变电站，这些变电站占地面积小，但造价颇高，重点要解决好通风与防火问题，这将是城市特别是中心城区电力发展的趋势。

1.3 地质条件的要求随着对农业的保护及对农民利益保护的不断加强，注重山区的电力建设是非常必要的。

不仅对于农业的发展有重要作用，也会为北京郊区开展旅游事业及提高山区人民生活水平提供前提条件，电力深入山区，供电范围大，交通不便，所以选好站址是非常重要的。

选址阶段的工程地质勘测内容主要是研究和解决站址稳定性和建站的可行性，查明地质构造、岩性、水文地质条件等，并对站址的稳定性作出基本评价。

3-6变电所的布置

（二）单元变电所选址
1.接近负荷中心或大容量用电设备；接近负荷中心或大容量用电设备；接近负荷中心或大容量用电设备 2.进出线方便；进出线方便；进出线方便 3. 运输条件好的地方；运输条件好的地方； 4.避免有强烈震动或低洼积水的场所；避免有强烈震动或低洼积水的场所；避免有强烈震动或低洼积水的场所 5.避开多灰尘和有腐蚀气体的场所；避开多灰尘和有腐蚀气体的场所；避开多灰尘和有腐蚀气体的场所 6.楼内变电所的正上方不允许有厕所、浴室楼内变电所的正上方不允许有厕所、楼内变电所的正上方不允许有厕所及经常积水的设施。及经常积水的设施。
4）配电室的设置应符合安全和防火要求。）配电室的设置应符合安全和防火要求。 5）高、低压配电室、变压器室、电容器室）低压配电室、变压器室、的门应向外开，的门应向外开，相邻的配电室的门应双向开启。开启。 6）变电所内采用不可燃材料装修，不允许）变电所内采用不可燃材料装修，热力管道、热力管道、可燃气管等各种管道从变电所内经过。内经过。
•
• • • • •
第三章总结
8.变压器运行时的两种备用形式。变压器运行时的两种备用形式。变压器运行时的两种备用形式 9.杆上变压器的容量杆上变压器的容量315KVA。杆上变压器的容量。 10.内桥外桥的接线形式画图和适用场合。内桥外桥的接线形式画图和适用场合。内桥外桥的接线形式画图和适用场合 11.变电所的母线也叫汇流排，是电路节点。变电所的母线也叫汇流排，变电所的母线也叫汇流排是电路节点。 12．变压器的经济运行分析计算。 12．变电所布置方案
1.高压配电室的结构高压配电室的结构高压配电室的结构主要取决于高压开关柜的数量、压开关柜的数量、尺寸布置方式单列或双列）、安装方式（）、安装方式（单列或双列）、安装方式（靠坪或离坪）或离坪）等。

变电站选择原则(3)

变电站地址选择与总布置是一门科学性、综合性、政策性很强的工程，是电力基本建设工作的主要组成部分。

站址选择是否正确，总布置是否合理，对基建投资、建设速度、运行的经济性和安全性起着十分重要的甚至决定性的作用。

实践证明，凡是重视前期工作，站址选择得好，总布置合理而又紧凑的，则投资省、建设快、经济效益高，反之，将给电力建设造成损失和浪费，甚至影响安全供电。

1 站址选择的基本要求1.1 靠近负荷中心变电站站址的选择必须适应电力系统发展规划和布局的要求，尽可能的接近主要用户，靠近负荷中心。

这样，既减少了输配电线路的投资和电能的损耗，也降低了造成事故的机率，同时也可避免由于站址远离负荷中心而带来的其它问题。

1.2 节约用地节约工程用地是我们的国策，我们需要遵循技术经济合理的原则，合理布置，尽可能提高土地的利用率，凡有荒地可以利用的，不得占用耕地，凡有差地可以利用的，不得占用良田。

尤其要避免占用菜地良田等经济效益高的土地。

用地要紧凑，因地制宜，用劣地作为站址选择方案是决定一个设计方案好坏的主要条件之一。

随着北京经济建设的飞速发展，城区用电量的增加，单独拿出一块土地用于变电站建设是很困难且不经济的，所以我们应该适当发展地下式变电站，全部设备均设置在高层建筑的地下室，以适应城市建设的要求。

如北京电力设计院设计的北太平庄110 kV地下变电站和甘家口110 kV地下变电站，这些变电站占地面积小，但造价颇高，重点要解决好通风与防火问题，这将是城市特别是中心城区电力发展的趋势。

1.3 地质条件的要求随着对农业的保护及对农民利益保护的不断加强，注重山区的电力建设是非常必要的。

不仅对于农业的发展有重要作用，也会为北京郊区开展旅游事业及提高山区人民生活水平提供前提条件，电力深入山区，供电范围大，交通不便，所以选好站址是非常重要的。

选址阶段的工程地质勘测内容主要是研究和解决站址稳定性和建站的可行性，查明地质构造、岩性、水文地质条件等，并对站址的稳定性作出基本评价。

变电所设计规范

变电所设计规范一、引言变电所是电力系统中的重要组成部分，负责电能的转换、控制和分配。

为了确保变电所的安全运行和良好效果，制定变电所设计规范是必要的。

本文将从变电所的选址、布置和结构设计等方面介绍变电所设计规范。

二、选址要求1. 基本要求：选址应遵循安全、稳定、便捷的原则，尽量远离人口密集区、易受地震、洪涝、火灾等灾害影响的区域。

2. 地质条件：选址应避开地震带、冰冻带、滑坡区、地下水位高且脆弱的地质条件。

3. 布局要求：选址应尽量靠近主要供电网络，便于输电线路连接，同时应考虑周围环境，避免对周边环境、居民产生过大噪声或电磁辐射。

4. 安全要求：选址应与周边建筑物、道路、水体保持一定的安全距离，确保变电所不会对周边环境产生安全隐患。

三、布置规范1. 建筑布置：变电所建筑应符合建筑规划和建筑安全规范，主变压器、开关设备和配电柜等应布置在不同的建筑内。

2. 通道布置：设备之间应留有足够的通道宽度，便于设备的安装、维修和检修。

3. 防火防爆：变电所的建筑材料和设备应符合防火防爆要求，布置有防火墙和防火隔离带，以降低火灾和爆炸的风险。

四、结构设计1. 地基基础：变电所的地基基础应具备足够的承载力和稳定性，能满足变电设备和建筑物的重力和风荷载。

2. 建筑物结构：设备建筑物应采用钢结构或混凝土结构，具有足够的刚度和稳定性，能够抵抗自然灾害和人为破坏。

3. 地震设计：变电所应进行地震抗震设计，考虑地震波对变电设备和建筑物的影响，采取相应的抗震措施，确保变电所在地震发生时能承受一定的震动。

五、安全设施1. 排水系统：变电所应建立完善的排水系统，以防止降雨和泄洪对变电所设备的影响。

2. 引雷保护：变电所应设置引雷装置，保护变电设备免受雷击损害。

3. 消防设施：变电所应设置灭火器、消防栓、自动喷淋系统等灭火设施，以应对火灾风险。

六、操作和维护规范1. 操作规范：制定详细的操作规程，确保运维人员按照规程进行操作，避免人为失误导致设备故障。

10KV变电站选址要求

第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。

第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。

第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。

第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。

第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。

第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。

第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。

第2.0.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

第2.0.3条多层建筑中，装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。

第2.0.4条高层主体建筑内不宜设置装有可燃性油的电气设备的配电所和变电所，当受条件限制必须设置时，应设在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，并应按现行国家标准《高层民用建筑设计防火规范》有关规定，采取相应的防火措施。

10千伏伏变电站用地标准

10千伏伏变电站用地标准1.用地选址10千伏伏变电站的选址应遵循以下原则：(1)符合城乡规划、土地利用总体规划、电力规划等相关规划要求；(2)节约用地，尽量使用空闲地、废弃地等非耕地；(3)尽量靠近负荷中心，便于电力输送和分配；(4)考虑到自然环境和地质条件，尽量避开不良地质区域和易受自然灾害影响的区域；(5)符合相关环保要求，减少对周边环境的影响。

2.用地面积10千伏伏变电站的用地面积应根据变电站的规模、设备布置方式、进出线方式等因素确定。

一般来说，10千伏伏变电站的用地面积应在1000-3000平方米之间。

具体计算可参考相关规范和标准。

3.土地性质10千伏伏变电站的用地性质应属于工业用地，且应符合相关土地利用总体规划的要求。

在已建成的城市或开发区内，可利用已有的工业用地或公共设施用地，但需取得相关土地使用权。

在新开发区域，应根据城乡规划要求，将变电站纳入城市基础设施配套项目，并按照政策规定取得相应的土地使用权。

4.土地使用权10千伏伏变电站的土地使用权应通过出让、划拨等方式取得。

对于已有的变电站，如果土地使用权不属于电力部门，需要进行土地使用权转移。

对于新建设的变电站，应根据城乡规划和电力规划的要求，在取得土地使用权后进行建设。

在取得土地使用权后，还需根据相关法规缴纳土地使用税等费用。

5.地质条件10千伏伏变电站的选址应考虑到地质条件的影响。

不良地质条件会对变电站的建设和运营产生不利影响。

因此，选址时应进行地质勘察，了解地质类型、地质灾害等情况，以确保变电站的建设和运营安全。

对于存在不良地质条件的区域，应采取相应的地基处理措施，以保证变电站的稳定性和安全性。

6.周边环境10千伏伏变电站的周边环境应符合相关环保要求和安全距离要求。

具体来说，变电站应远离易燃、易爆、腐蚀性等危险源，同时应与居民区、商业区等人员密集区域保持一定的安全距离。

此外，变电站的建设应考虑到周边环境的文化氛围和景观要求，尽量减少对周边环境的影响。

电力工程设计规划中的变电站选址与布置

电力工程设计规划中的变电站选址与布置随着经济的快速发展和城乡电力需求的增加，电力工程设计规划中的变电站选址与布置变得尤为重要。

变电站是电力系统中起着关键作用的设施，它用于将高压电流转换为低压电流，再输送给用户。

本文将探讨电力工程设计规划中变电站选址与布置的重要性，并介绍一些常用的方法和考虑因素。

一、选址的重要性变电站选址是电力工程设计规划的首要任务之一，它的合理选址对整个电网的正常运行和电力供应质量有着直接的影响。

合适的选址能够降低输电线路的长度，减少电能损耗，提高供电可靠性，并且对环境保护和城市规划也有一定的影响。

在选择变电站的位置时，需要考虑以下几个因素：1. 供电范围：变电站的位置应能够满足周围地区的供电需求，确保电力系统的稳定运行。

2. 交通条件：选址地点应具备便捷的交通条件，方便设备的运输和现场施工，同时也要考虑到将来的扩建和维护。

3. 经济因素：选址地点要考虑到经济性，避免土地成本过高，同时也要尽量降低建设成本。

4. 环境因素：选址时要考虑环境保护因素，避免对周围环境和居民生活造成负面影响。

二、布置的考虑因素变电站的布置涉及到内部设备的摆放和外部建筑的规划，它直接关系到变电站的正常运行和施工维护的便捷性。

以下是一些常用的布置考虑因素：1. 设备布置：内部设备应按照工艺流程和技术要求合理布置，确保设备之间的安全间距和通风散热条件。

2. 建筑风格：变电站的建筑风格要与周围环境相协调，同时也要符合城市规划的要求，增添城市景观的美观性。

3. 消防安全：变电站的布置应符合消防安全的要求，保证消防通道畅通，设备防火防爆等措施到位。

4. 安全防护：布置时要考虑到设备的防雷、防盗和防破坏等安全防护措施，确保变电站的安全运行。

三、选址与布置的方法1. 地理信息系统（GIS）：利用GIS技术，可以将各种选址因素以图形化的方式呈现，从而帮助规划设计人员进行选址决策。

2. 经济评估模型：结合具体的地区经济数据，通过建立经济评估模型，根据不同地点的经济指标，选出最经济的变电站选址方案。

变电所的选址

10kV变电所工程
在进行低压配电室布置时，应注意以下几点： 1)低压配电屏一般要求离墙布置，屏后距墙约1m。当屏后墙面上安装低压进线断路器时．屏后距离净距可根据操作机构的安装位置、操作方向适当加大. 2)低压配电室的长与宽由低压配电屏的宽度、台数及布置方式确定。对于按列布置的低压配电屏，当单列屏长L≤6m时，应在屏的一侧设置屏后通道出口，当6m<L≤15m时，应在屏的两侧各设置一个屏后通道出口，当L>15m时，还须在单列屏的中间再增设一个屏后通道出口，其宽度一般为0. 6—0 .8m。 3)屏前操作通道宽度，从配电屏正面算起，单列时应不小于1 .8m，双列时应不小于2 .5m，但一般不应小于表2 -4中规定的最小值。当低压配电室兼作值班室时，屏前操作通道宽度应不小于3m。
10kV变电所工程
1 .2. 2变电所的布置方案变电所的布置方案应设计合理、园地制宜，符合规范要求，并经过技术经济论证比较后确定。 (1)高压配电室高压配电宅在平面布置上应考虑进出线(尤其是架空进出线)的方便。该室主要用于装设高压配电设备，对高压配电室一般有如下要求： 1)高压配电室的长度超过7m时应设两个门，并应布置在配电室两端，其中搬运门宽1.5m，高2 .5～2.8m，门为外推开启式。而变电所内各室之间如有门则应为双向推拉开启式。 2)高压开关柜的布置方式主要取决于其台数。布置高压开关柜时，应结合变电所与各用户间的相对位置，避免各高压柜的出线(尤其是高压架空出线)相互交叉。 3)高压开关柜台数较少时可采用单列布置，其操作通道宽度一般取2m；当高压开关柜台数(6台以上)时，则可采用双列布置，其操作通道宽度一般取2. 5m 。高压配电室内各种通道最小宽度不得小于表2—2中规定的值。
10kV变电所工程

变电所所址选择的基本要求

变电所所址选择的基本要求1G421023 变电所所址选择的基本要求(1)变电所所址选择的基本要求●靠近电源，接近负荷中心，有利于提高供电电压质量，减少输电线路投资以减少投资和电能损耗，提高供电质量。

●尽量少占农田及果园等经济价值高的地区。

我国土地资源紧张，农村电网覆盖面大，土地占用量也大，所以农村变电所应节约每一寸土地。

●便于各级电压线路的出入，架空线路走廊应与所址同时选定，尽量避免交叉。

●交通运输方便。

便于变电所管理和主要设备的运输，但应注意噪声和灰尘污染，更要注意安全。

●变电所不能被洪水淹没，以保证正常运行。

所区内不得积水，故地面应考虑一定的排水坡度。

●具有适宜的地质条件(如避开断层、滑坡、塌陷、溶洞等地段)，如所址选在有矿藏地区，应征得有关部门的同意，避开有危岩和易发生滚石的场所。

●尽量避开空气污秽地区，否则应采取防污措施。

设备被污染后会降低绝缘，威胁安全运行。

据调查，在一些污染严重的地区，户外变电所发生过闪络事故。

优化变电所运行环境，无法避开污秽时，应对户外运行设备及构架采取防污秽的技术措施，以保证变电所安全运行，延长设备及建筑构架的使用寿命。

●所址的标高宜在百年一遇的高水位之上，否则应有防护设施，满足防洪要求。

●具有生产和生活用水的可靠水源。

考虑职工生活上的方便。

由于农村变电所远离城镇，职工生活不便，所址选择时应考虑水源条件，以照顾职工生活。

●所址对邻近设施有无影响。

尽量减少由于变电所的电位升高、电磁感应、无线电干扰、噪声等对周围邻近设施，如：无线电收发台、飞机场、通信设施的影响。

●为变电所的远景规划和扩建创造条件。

考虑农村电网的发展和农村用电负荷的增加，以及变电所能方便地从初期形式过渡到最终阶段，使变电所在一次、二次设备装置方面所需的改动最小。

●所站合一的形式便于发展成无人值班所。

●参照国家标准《35—500kV变电所设计规范》执行。

(2)农网变电所所址的合理选择(3)变电所所址选择应具备的条件所址靠近供电区域负荷中心，供电半径不能超过以下要求：0．4kV线路不大于0.5km；10kV线路不大于15km；35kV线路不大于40km；110kV线路不大于150km。
