变频恒压供水设备工作原理

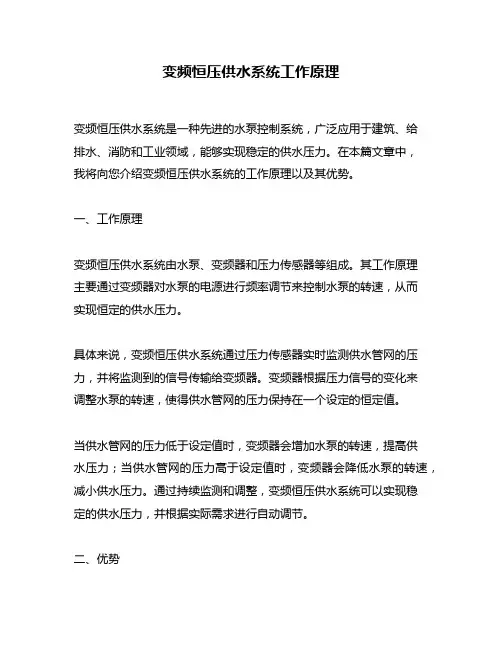

恒压自动供水设备是采用水泵与用数字式变频调速器西门子V20变频器开发的具有内置PID控制的变频设备。本型号变频器是由控制性能强大,功能齐全、操作简单易上手,无需附加其它的控制单元,大大提高啦设备的工作效率,降低啦运行成本。变频恒压供水设备利用与门为风机、泵类、空气压缩机等流量和压力控制特点而研制的与用变频控制器。利用变频器的一拖三功能,而不采用昂贵的PLC就可以自动控制泵的启停,而丏内置PID功能不现场进传压力表连用,同而完成供水压力的闭环控制,使供水压力维持在设定的压力附近。工作原理:

变频恒压供水系统采用变频器设定压力，也可采用面板内部设定压力，,采用一个压力传感器，反馈为0~10V，检测管网压力,压力传感器将信号送入变频器PID 回路,PID回路处理之后,增加或减少变频器的输出频率。如在一定延时时间内,压力还是不足或过大,则通过变频器作工频/变频切换起动另一台水泵,使实际管网压力不设定压力相一致。另外,随着用水量的减少,变频器自动减少输出频率,达到了节能的目的。

变频恒压供水系统控制图，以一台变频器控制一台水泵为例，: 例:使用进传压力表,量程0-10kg,反馈0-10v,要求5kg压力供水,上限6kg,下限4kg,面板起动停止,电位器给定目标值。

现场管网压力反馈至变频器,频率由0HZ开始逐渐上升,内置PID功能可以通过调节参数来控制频率变化的速率,当达到指定5Kg压力时,频率恒定输出,当压力超过5kg时,频率会下降,直至5kg保持,当频率小于5HZ时,延时

10分钟,变频器会进入休眠状态,当压力再次发生变化时再唤醒变频器各项功能,这样可以有效的节约能源的同时满足管网供水要求。

恒压供水图例一
