石英晶体振荡器

合集下载

高二物理竞赛课件石英晶体振荡器

高二物理竞赛课件石英晶体振荡器

Uom
R1 R2
UZ
T1
2R1RW C R2
T2
2R1RW C R2
T
T1
T2
2 R1 RW C R2
uO1
UZ
O
uOUZ
Uom
O
Uom
图 8.5.8
T2
T1
t
t
T

2
2
t
解得: T 2RC ln(1 2R1 )
UZ
R2
图 8.5.3
结论:改变充放电回路的时间常数及滞回比较器的电
阻,即可改变振荡周期。
四、占空比可调的矩形波发生电路
使电容的充、放电时间常数不
同且可调,即可使矩形波发生器的
占空比可调。
uC
充电时间 T1
放电时间 T2
O
t 占空比 D
图 8.5.4
T
T
2
2
又一次跳变, uO = + UZ
O
t

UZ
三、振荡周期
电容的充放电规律:
uC
R1 R1 R2
UZ
t
uC (t ) uC (0) uC () e uC ()
O t1
t2
t3
t
对于放电,
R1 R1 R2
UZ
uC
(0)
R1
R1 R2
UZ
uO
UZ
T
T
uC () UZ RC
O
并联谐振频率

电抗频率特性
X 感 性
fp 2
1 L CC 0
fs
1 C C0
C C0
O
fs fp
f

石英晶体振荡器简介

石英晶体振荡器简介

石英晶体振荡器简介撰文:张严顺石英晶体振荡器是以石英晶体谐振器为母体加以应用的制品,简称晶振。

石英晶体谐振器满足普通电子产品要求完全可以胜任,但随着构造系统及机器的高精度化要求,自己设计振荡回路再与石英晶体谐振器配合,采用调整的方法来满足使用要求已不合适宜,不仅不适合量产化,同时成本也比较高,因此石英晶体振荡器单体化的出现就解决了很多问题,其特点是:1、不必调整石英晶体谐振器的频率特性而可直接引用;2、可得到石英晶体谐振器理论上的频率温度特性以上的稳定度;3、在振荡回路上附加其它机能使其多元化。

石英晶体振荡器的种类最基本的四种石英晶体振荡器如下:1、基本石英晶体振荡器(SPXO)不施以温度控制及温度补偿,频率温度特性依靠石英晶体谐振器本身的稳定性。

2、温度补偿石英晶体振荡器(TCXO)附加温度补偿回路,减少其频率因周围温度变动而变化的石英晶体振荡器。

3、电压控制石英晶体振荡器(VCXO)控制外来的电压,使输出频率能够变化或调变的石英晶体振荡器。

4、恒温槽式石英晶体振荡器(OCXO)以恒温槽保持石英晶体振荡器或石英晶体谐振器在一定温度,控制其输出频率在周围温度下也能保持极小变化量的石英晶体振荡器。

当然随着技术的发展和要求越来越高,其它功能的多元化石英晶体振荡器也应运而生并得到快速发展。

石英晶体振荡器的频率稳定度石英晶体振荡器的频率稳定度分以下几个方面来考量:1、频率温度稳定度(温度特性);2、频率长期的稳定度(频率老化特性);3、频率短期的稳定度(时间领域、频率领域及相位杂讯特性)。

通常第1项比第2、3项重要,需要靠温度补偿或恒温槽来稳定频率,而第2项主要是根据石英晶体谐振器的设计及制造工艺来保证,第3项则决定于振荡回路的设计。

石英晶体振荡器的主要参数

石英晶体振荡器的主要参数

石英晶体振荡器的主要参数
晶振的主要参数有标称频率,负载电容、频率精度、频率稳定度等。

不同的晶振标称频率不同,标称频率大都标明在晶振外壳上。

如常用一般晶振标称频率有:48kHz、500 kHz、503.5 kHz、1MHz~40.50 MHz等,对于特别要求的晶振频率可达到1000 MHz以上,也有的没有标称频率,如CRB、ZTB、Ja等系列。

负载电容是指晶振的两条引线连接IC块内部及外部全部有效电容之和,可看作晶振片在电路中串接电容。

负载频率不同打算振荡器的振荡频率不同。

标称频率相同的晶振,负载电容不肯定相同。

由于石英晶体振荡器有两个谐振频率,一个是串联揩振晶振的低负载电容晶振:另一个为并联揩振晶振的高负载电容晶振。

所以,标称频率相同的晶振互换时还必需要求负载电容一至,不能冒然互换,否则会造成电器工作不正常。

频率精度和频率稳定度:由于一般晶振的性能基本都能达到一般电器的要求,对于高档设备还需要有肯定的频率精度和频率稳定度。

频率精度从10^(-4)量级到10^(-10)量级不等。

稳定度从±1到±100ppm不等。

这要依据详细的设备需要而选择合适的晶振,如通信网络,无线数据传输等系统就需要更高要求的石英晶体振荡器。

因此,晶振的参数打算了晶振的品质和性能。

在实际应用中要依据详细要求选择适当的晶振,因不同性能的晶振其价格不同,要求越高价格也越贵,一般选择只要满意要求即可。

1。

石英晶体振荡器与外围电路关系

石英晶体振荡器与外围电路关系

石英晶体振荡器与外围电路关系一、三端式LC 振荡器三端式LC 振荡电路是经常被采用的,其工作频率约在几MHz 到几百MHz 的范围,频率稳定度也比变压器耦合振荡电路高一些,约为10–3~10–4量级,采取一些稳频措施后,还可以再提高一点。

三端式LC 振荡电路以分为电感三端式和电容三端式电容三端式又分为串联型电容三端式和并联型电容三端式(也有叫三点式)。

并联型电容三端式:电容反馈式振荡电路,如图1a 。

振荡频率)(212121210C C C C L LCf +≈=ππ(公式1)反馈系数21C C U FUf≈=∙∙∙(公式2)集电极等效负载:2//`∙=FR RR iL C(公式3)ab图1在这个电路中若要提高电容反馈式振荡电路的振荡频率,势必要减小C 1和C2的电容量和L 的电感量。

实际上不C1和C2的电容量减小到一定程度时,晶体管的极间电容和电路中的杂散电容将纳入C1和C2中,从而影响振荡频率。

这些电容等效为放大电路的输入电容Ci 和输出电容C 。

,如图1b 中所标注。

电路的优点:1. 电容反馈三端电路的优点是振荡波形好。

2. 电路的频率稳定度较高,适当加大回路的电容量,就可以减小不稳定因素对振荡频率的影响。

3. 电容三端电路的工作频率可以做得较高,可直接利用振 荡管的输出、输入电容作为回路的振荡电容。

它的工作频率可做到几十MHz,采用共基放大电路可做到几百MHz 的甚高频波段范围。

电路的缺点:调C 1或C 2来改变振荡频率时,反馈系数也将改变。

改进型电容反馈式振荡电路,如图2:图2在电感支路串联一个小容量电容C ,而且C <<C1,C <<C2,这样CC C C 111121≈++总电容约为C ,因面电路的振荡频率为:LCf π210≈(公式4)二、石英晶体振荡器1 、石英晶体的压电特性石英晶体所以能成为电谐振器,是利用了它所特有的正、反两种压电效应。

所谓正压电效应,就是当沿晶体的电轴或机械轴施以张力或压力时,就在垂直于电轴的两面上产生正、负电荷,呈现出电压。

石英晶振与石英晶体振荡器的区别

石英晶振与石英晶体振荡器的区别

石英晶振和石英振荡器的最大区别在于石英晶振不用带电压输出,晶体内部晶片产生同的,通常的接法是一脚悬空,二脚接地,三脚接输出,四脚接电压.
石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成导入输出电压的一种谐振器件,它的基本结构大致是从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等)。石英晶体振荡器分非温度补偿式晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、恒温控制式晶体振荡器(OCXO)和数字化/μp补偿式晶体振荡器(DCXO/MCXO)等几种类型.其中无温度补偿式晶体振荡器是最简单的一种。振荡器大类以下的规格一般可分为SPXO普通振荡器,TCXO温补晶振,VCXO压控晶振,还有最精密的一种VC-TCXO压控温补振荡器,OCXO恒温晶振。
石英晶振和石英振荡器都是晶振的主要种类,当然我们日常所见的石英晶振是比较多的,如贴片系列的2520、3225、5032、7050等还有49S系列,石英圆柱表晶千赫兹系列等,这些都可以称之为石英晶振,用途也很广泛,特别是32.768KHZ晶振用在消费类产品和时钟显示产品中。下面让我们和松季电子一起来看看石英晶振与石英晶体振荡器的区别。

3_实验三 石英晶体振荡器(1)

3_实验三 石英晶体振荡器(1)

实验三石英晶体振荡器
[实验目的]
1.了解晶体振荡器的工作原理及特点;
2.掌握晶体振荡器的设计方法及参数计算方法。

[实验要求]
1.查阅晶体振荡器的有关资料, 阐明为什么用石英晶体作为振荡回路元件就能使振荡器的频率稳定度大大提高;
2.试画并联谐振型晶体振荡器和串联谐振型晶体振荡器的实际电路, 并阐述两者在电路结构及应用方面的区别。

[实验仪器设备及材料]
1.双踪示波器;
2.万用表;
3.高频电路实验装置
[实验方案]
实验电路见图3-1。

1.测振荡器静态工作点, 调图中Rp, 测得IEmin及IEmax;
2.测量当工作点在上述范围时的振荡频率及输出电压;
3.负载不同时对频率的影响, RL分别取110kΩ、10kΩ、1kΩ, 测出电路振荡频率, 填入表10-3-1并与LC振荡器比较。

填入表10-3-1, 并与LC振荡器比较。

R L~f 表10-3-1 实验数据
[实验报告]
1.画出实验电路的交流电路;
2.整理实验数据;
3.比较晶体振荡器与LC振荡器带负载能力的差异, 并分析原因;
4.你如何肯定电路工作在晶体的频率上;
5.根据电路给出的LC参数计算回路中心频率, 阐述本电路的优点。

[思考题]
石英晶体振荡器与LC三点式振荡器输出信号的差异有哪些?
1。

石英晶体振荡器的主要参数

石英晶体振荡器的主要参数

石英晶体振荡器的主要参数标称频率fo:存规定的负载电容下,晶振元件的振荡频率即为标称频率矗。

标称频率足晶体技术条件中规定的频率,通常标识在产品外壳上。

需要注意的是,晶体外壳所标注的频率,既不是串联谐振频率也不足并联谐振频率,而足在外接负载电容时测定的频率,数值介于串联谐振频率与并联谐振频率之间。

所以即使两个晶体外壳所标注的频率是一样的,其实际频率也会有些小的偏差(1.艺引起的离散性)。

常用普通晶振标称频率有48kHz、500kHz、503.5kHz、l -40.50MHz等,对于特殊要求的晶振频率可达到IOOOMHz以上。

负载电容:品振元件相当于电感,组成振荡电路时需配接外部电容,此电容目U负载电容。

负载电容是与晶体一起决定负载谐振频率f的有效外界电容,通常用CL表示。

设计电路时必须按产品手册巾规定的CL值,才能使振荡频率符合晶振的fL。

在应用晶体时,负载电容(C。

)的值是卣接由厂家所提供的,无需冉去计算。

常见的负载电容为8pF、12pF、15pF、20pF、30pF、50pF、lOOpF。

』I要可能就应选lOpF、20pF、30pF、50pF、lOOpF这样的推荐值。

负载频率不同决定振荡器的振荡频率不同。

标称频率相同的晶振,负载电容不一定相同。

因为石英品体振荡器有两个谐振频率:一个是串联谐振品振的低负载电容晶振:另一个为并联谐振晶振的高负载电容晶振。

所以,标称频率相同的晶振互换时还必须要求贞载电容一致,不能冒然互换,否则会造成电器工作不止常。

调整频差:在规定条件下,基准温度(25℃±2℃)时工作频率相对于标称频率所允许的偏若。

温度频差:在规定条件下,在工作温度范围内相对于基准温度(25℃t2℃)时工作频率的允许偏差。

老化率:在规定条件下,晶体T作频率随时间向允许的相对变化。

以年为时间单位衡量时称为年老化率。

静电容:等效电路中与串联臂并接的电容,通常用c。

表示(如图8-3所示)。

负载谐振频率(ti,):在规定条件卜,晶体与一个负载电容相串联或相并联,其组合阻抗呈现为电阻性时的两个频率巾的一个频率。

石英晶体谐振器和振荡器的区别

石英晶体谐振器和振荡器的区别

其实很多人都知道分为有源晶振和无源晶振,Realgiant了解到部分人仍然分不清楚他们到底有何区别,甚至有的客户这样问过,为什么两种晶振体积都是一样的,一个只要几毛钱,而另一个却要几块钱,为什么会相差那么大?Realgiant在此教大家如何区分石英晶体谐振器和石英晶体振荡器。

石英晶体谐振器(quartz crystal unit或quartz crystal resonator,常简写成Xtal),简称石英晶体或晶振,它是利用石英晶体的压电效应,用来产生高精度振荡频率的一种电子元件。

需搭配外加电路才会产生振荡。

是被动(无源)元件,我们又称它无源晶振。

该元件主要由石英晶片、基座、外壳、银胶、银等成分组成。

根据引线状况我们把石英晶振分为直插(有引线)与表面贴装(无引线)两种类型。

无源晶振通常是两支接引的电子元件。

石英晶体振荡器(crystal oscillator,简写 OSC 或 XO)是指内含石英晶体与振荡电路的模组,它需要电源,可直接产生振荡讯号输出。

因内含主动(有源)电子元件,整个模组也属主动元件,因此,我们又称它有源晶振。

石英振荡器通常是四支接脚的电子元件,其中两支为电源,一支为振荡讯号输出,另一支为空脚或控制用。

相比石英晶体谐振器,石英晶体振荡器非常的复杂,这不仅体现在它的参数上,同时也体现在它的种类上。

在上一篇有关温补晶振的文章中我们已经了解到温补晶振是一种石英晶体振荡器。

在晶振行业中,通常我们将石英晶体振荡器分为以下几类:SPXO普通振荡器、TCXO温补振荡器、VCXO压控晶体振荡器、OCXO恒温振荡器以及VC-TCXO压控温补振荡器。

下面我们来逐步了解这几种石英晶体振荡器。

普通石英晶体振荡(SPXO),也有人叫它XO、OSC振荡器,SPXO可以产生10^(-5)~10^(-4)量级的频率精度,标准频率1~100MHZ,频率稳定度是±100ppm.SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。

石英晶体振荡器原理

石英晶体振荡器原理

石英晶体振荡器原理石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。

其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。

1.晶振概述晶振一般指晶体振荡器。

晶体振荡器BAV99-7是指从一块石英晶体上按一定方位角切下薄片(简称为晶片),石英晶体谐振器,简称为石英晶体或晶体、晶振;并添加到包装内部IC形成振荡电路的晶体元件称为晶体振荡器。

其产品一般用金属壳包装,也用玻璃壳包装.陶瓷或塑料包装。

2.晶振的工作原理石英晶体振荡器是一种由石英晶体压电效应制成的谐振器件。

其基本组成大致如下:从石英晶体上按一定方向角切下薄片,在两个对应面涂上银层作为电极,在每个电极上焊接一根导线,连接到管脚上。

此外,封装外壳构成石英晶体谐振器,简称石英晶体或晶体.晶体振动。

其产品一般用金属外壳包装,也有玻璃外壳.陶瓷或塑料包装。

如果在石英晶体的两个电极上增加一个电场,晶片就会发生机械变形。

相反,如果在晶片两侧施加机械压力,就会在晶片的相应方向产生电场,这种物理现象称为压电效应。

如果在晶片的两极上增加交变电压,晶片会产生机械振动,晶片的机械振动会产生交变电场。

一般来说,晶片机械振动的振幅和交变电场的振幅非常小,但当外部交变电压的频率为特定值时,振幅明显增远大于其他频率,称为压电谐振,与1C电路的谐振现象非常相似。

其谐振频率与晶片切割方法相似。

.几何形状.尺寸等相关。

晶体不振动时,可视为平板电容器,称为静电电容器C,晶片的大小和几何尺寸.与电极面积有关,一般几种皮法到几十种皮法。

当晶体振荡时,机械振动的惯性可以与电感1相等。

一般1值为几十豪亨到几百豪亨。

电容C可以等效晶片的弹性,C值很小,一般只有O.0002~0.1皮法。

石英晶体振荡器的应用

 石英晶体振荡器的应用

石英晶体振荡器的应用石英晶体振荡器(quartz crystal oscillator)是一种可靠的电子元件,用于生成精确的频率信号。

它在现代电子设备中广泛应用,例如手机、计算机、通信设备、控制系统和科学仪器等领域。

本文将阐述该元件的应用。

一、电子时钟电子时钟是石英晶体振荡器最常见的应用之一。

振荡器可以精确地控制时间,因此可用于制作电子腕表、台式时钟、壁挂钟等。

它比机械时钟更加精确和可靠,且无需定期校准。

二、计算机计算机使用石英晶体振荡器作为主频率源,以精确控制指令执行速度和计算周期。

对于现代CPU,振荡器的频率通常在1GHz以上。

此外,振荡器还用于计算机主板的时钟输出,用于控制各个组件的时序和同步。

三、通信设备石英晶体振荡器在通信设备中也有广泛应用。

例如,手机里的时钟电路就是由振荡器提供的,用于同步话音信号的采样和数字化。

无线电台、卫星通信系统和雷达等设备中也有应用。

四、科学仪器石英晶体振荡器在科学仪器中也是必不可少的元件,用于测量和控制各种物理量。

例如,在天文望远镜中,振荡器用于精确控制反射镜的位置,实现目标的精确定位。

在光谱仪中,振荡器用于产生精确的时间基准,控制光源的发射谱线等。

五、控制系统石英晶体振荡器还用于各种控制系统中,如自动化控制、电力系统控制等。

振荡器提供精确的时间基准,用于实现各种监控、调节和控制。

总之,石英晶体振荡器是现代电子设备中不可或缺的元件,它的应用范围广泛、功能强大、稳定可靠。

在未来,随着科技的不断进步和发展,它的应用也将越来越广泛,带来更多便利和创新。

石英晶体谐振频率和q值

石英晶体谐振频率和q值

石英晶体谐振频率和q值
石英晶体谐振频率和Q值是石英晶体振荡器的重要参数,它们直接决定了振荡器的性能。

首先,我们来了解一下石英晶体的谐振频率。

石英晶体是一种具有特殊性质的物质,它具有高度的非线性,并且在其特定的温度范围内,其机械性能表现出强烈的弹性。

当外部机械压力作用于石英晶体时,其内部原子结构会产生强烈的振动。

这种振动在特定的频率下会引发谐振,即谐振频率。

对于石英晶体振荡器,其谐振频率通常以兆赫兹(MHz)或千兆赫兹(GHz)为单位。

接下来,我们来看一下Q值。

Q值是衡量石英晶体振荡器性能的一个重要参数,它表示了振荡器的品质因数。

Q值的大小取决于多个因素,包括晶体的切割角度、温度、频率等。

Q值越高,振荡器的频率稳定性和相位噪声性能就越好。

因此,高Q值的石英晶体振荡器通常被用于需要高精度和高稳定性的应用中,如通信、导航和时钟生成等。

在实际应用中,石英晶体振荡器的谐振频率和Q值会受到多种因素的影响。

例如,环境温度的变化、机械冲击、老化等都可能引起这些参数的变化。

因此,对于一些高精度和高稳定性的应用,需要对石英晶体振荡器的谐振频率和Q值进行精确的控制和监测。

总之,石英晶体谐振频率和Q值是衡量石英晶体振荡器性能的重要参数。

了解这些参数的含义及其影响因素有助于我们更好地理解和使用石英晶体振荡器。

对于需要高精度和高稳定性的应用,需要对这些参数进行精确的控制和监测。

随着科技的不断发展,我们期待着更加先进的石英晶体振荡器能够在未来得到广泛应用。

石英晶体振荡器原理说明

石英晶体振荡器原理说明

台灣大學電機系大學部電子實驗(三) – 石英晶體振盪器原理說明發表於 2006年12月19日Rocky石英晶體振盪器是高精度和高穩定度的振盪器,被廣泛應用於彩電、計算機、遙控器等各類振盪電路中,以及通信系統中用於頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信號。

一、石英晶體振盪器的基本原理1、石英晶體振盪器的結構石英晶體振盪器是利用石英晶體(二氧化矽的結晶體)的壓電效應製成的一種諧振器件,它的基本構成大致是︰從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片,它可以是正方形、矩形或圓形等),在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳 上,再加上封裝外殼就構成了石英晶體諧振器,簡稱為石英晶體或晶體、晶振。

其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑膠封裝的。

下圖是一種金屬外殼封裝的石英晶體架構示意圖。

2、壓電效應若在石英晶體的兩個電極上加一電場,晶片就會產生機械變形。

反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應。

如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場。

在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大,比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似。

它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。

3、符號和等效電路石英晶體諧振器的符號和等效電路如圖2所示。

當晶體不振動時,可把它看成一個平板電容器稱為靜電電容C,它的大小與晶片的幾何尺寸、電極面積有關,一般約幾個PF到幾十PF。

當晶體振盪時,機械振動的慣性可用電感L來等效。

一般L的值為幾十mH 到幾百mH。

晶片的彈性可用電容C來等效,C的值很小,一般只有0.0002~0.1pF。

晶片振動時因摩擦而造成的損耗用R來等效,它的數值約為100Ω。

石英振荡器原理

石英振荡器原理

石英振荡器原理
石英振荡器是一种基于石英晶体的电子元件,用于产生稳定的高精度时钟信号。

它的工作原理基于石英的压电效应和谐振现象。

石英晶体是一种二向性晶体,具有压电性质。

当施加电场或机械应力到石英晶体上时,它会产生相应的电荷分布和变形。

这种压电效应是石英振荡器工作的关键。

石英振荡器通常由一个石英晶体片和驱动电路组成。

石英片是一个薄片,具有特殊的晶体结构和面向。

该片被固定在一个金属座上,并与电路连接。

在工作时,驱动电路会施加一个交变电压到石英晶体上。

由于石英片的压电效应,它会引起晶体的微小压缩和膨胀,产生机械振动。

这种振动通过石英晶体的声波传播。

石英晶体具有特定的谐振频率,也称为共振频率。

当驱动电压的频率与石英晶体的谐振频率相等时,石英晶体会发生共振现象,振动幅度增大。

驱动电路会不断调整驱动电压的频率,使其逐渐接近石英晶体的共振频率。

一旦频率匹配,石英晶体会产生稳定的机械振动,并将其转换为电信号输出。

由于石英晶体的物理性质非常稳定,因此它产生的振荡频率非常准确和稳定。

这使石英振荡器成为许多电子设备中的重要组
件,如电子钟、计算机和通信系统。

总之,石英振荡器利用石英晶体的压电效应和谐振现象,在外加电场或应力的作用下产生稳定的机械振动,并将其转化为准确的时钟信号输出。

这种精准度和稳定性使得石英振荡器广泛应用于各种计时和通信系统中。

石英晶体多谐振荡器的振荡频率

石英晶体多谐振荡器的振荡频率

石英晶体多谐振荡器的振荡频率摘要:1.石英晶体多谐振荡器的基本概念和原理2.石英晶体多谐振荡器的振荡频率决定因素3.石英晶体多谐振荡器的应用领域4.石英晶体多谐振荡器的发展趋势正文:一、石英晶体多谐振荡器的基本概念和原理石英晶体多谐振荡器是一种基于石英晶体谐振原理实现的振荡器。

它主要由石英晶体(晶振)、非门、电容等元件组成,结构相对简单。

石英晶体多谐振荡器主要用于信号发生电路,尤其是方波的产生。

二、石英晶体多谐振荡器的振荡频率决定因素石英晶体多谐振荡器的输出脉冲频率主要取决于石英晶体的固有频率。

石英晶体的固有频率是由其物理性质决定的,因此在设计石英晶体多谐振荡器时,需要根据实际需求选择合适的石英晶体。

三、石英晶体多谐振荡器的应用领域石英晶体多谐振荡器广泛应用于通信、广播、导航等领域。

在通信领域,石英晶体多谐振荡器常用于信号发生器、调制器等设备,以实现信号的传输和接收。

在广播和导航领域,石英晶体多谐振荡器则用于产生稳定的基准频率,确保广播和导航信号的精确传输。

四、石英晶体多谐振荡器的发展趋势随着科技的不断发展,石英晶体多谐振荡器也在不断改进和优化。

未来的发展趋势主要包括以下几个方面:1.向高频化发展:随着通信、广播等领域对信号传输速率和容量的需求不断提高,石英晶体多谐振荡器需要实现更高的振荡频率。

2.向小型化、集成化发展:为了满足电子设备小型化、轻便化的要求,石英晶体多谐振荡器需要实现更小的体积和更高的集成度。

3.向高稳定性、高精度发展:在通信、导航等领域,对信号传输的稳定性和精度要求越来越高。

因此,石英晶体多谐振荡器需要实现更高的稳定性和精度。

石英晶体振荡器分析课件

石英晶体振荡器分析课件

计量领域应用案例
时间计量
石英晶体振荡器用于高精度时间 计量设备,如原子钟和时间频率
标准装置。
长度测量
在光学干涉仪和激光干涉仪中, 石英晶体振荡器用于产生稳定的 干涉信号,实现高精度长度测量。
质量检测
在质量检测领域,石英晶体振荡 器用于测量材料的质量和密度,
如天平和密度计。
电子对抗领域应用案例
雷达干扰
01
02
03
按频率
石英晶体振荡器可分为低 频(如32.768kHz)和高 频(如10MHz至100MHz) 两类。
按封装
常见的石英晶体振荡器封 装有插件、表面贴装和晶 体振荡模块等。
按用途
根据应用领域,可分为通 用型和专用型石英晶体振 荡器。
02
石英晶体振器技参 数
电学参数
01
02
03
04
电源电压
04
石英晶体振器的 与估
测试环境与设备
温度
恒温环境,保持温度稳定在25℃±2℃。
湿度
相对湿度保持在50%RH±5%RH。
测试环境与设备
防震:避免强烈的震动和电磁干扰。 测试设备
石英晶体振荡器测试仪。
测试环境与设备
01
频率计数器。
02
信号发生器。
03
示波器。
04
电源供应器。
测试方法与步骤
频率测量
智能化与数字化
石英晶体振荡器正与微处理器、传感器等技术结合,实现智能化和 数字化控制,提高设备的自动化和智能化水平。
市场发展前景
通信领域
01
石英晶体振荡器在通信领域的应用广泛,随着5G、物联网等技
术的普及,市场需求将持续增长。

石英晶体振荡器

石英晶体振荡器

⽯英晶体振荡器⽯英晶体振荡器⽯英晶体振荡器是⼀种⽤于频率稳定和选择频率的电⼦器件,它的主要作⽤是提供频率基准,由于它具有⾼稳定的物理化学性能、极⼩的弹性震动损耗以及频率稳定度⾼的特点,因此被⼴泛⽤于远程通信、卫星通信、移动电话系统、全球定位系统(GPS)、导航、遥控、航空航天、⾼速计算机、精密计测仪器及消费类民⽤电⼦产品中,是⽬前其它类型的振荡器所不能替代的.⼀、⽯英晶体谐振器的结构、振荡原理1、⽯英晶体振荡器的结构⽯英晶体振荡器是利⽤⽯英晶体(⼆氧化硅的结晶体)的压电效应制成的⼀种谐振器件,它的基本构成⼤致是:从⼀块⽯英晶体上按⼀定⽅位⾓切下薄⽚(简称为晶⽚,它可以是正⽅形、矩形或圆形等),在它的两个对应⾯上涂敷银层作为电极,在每个电极上各焊⼀根引线接到管脚上,再加上封装外壳就构成了⽯英晶体谐振器,简称为⽯英晶体或晶体、晶振。

其产品⼀般⽤⾦属外壳封装,也有⽤玻璃壳、陶瓷或塑料封装的。

下图是⼀种⾦属外壳封装的⽯英晶体结构⽰意图。

2、压电效应若在⽯英晶体的两个电极上加⼀电场,晶⽚就会产⽣机械变形。

反之,若在晶⽚的两侧施加机械压⼒,则在晶⽚相应的⽅向上将产⽣电场,这种物理现象称为压电效应。

如果在晶⽚的两极上加交变电压,晶⽚就会产⽣机械振动,同时晶⽚的机械振动⼜会产⽣交变电场。

在⼀般情况下,晶⽚机械振动的振幅和交变电场的振幅⾮常微⼩,但当外加交变电压的频率为某⼀特定值时,振幅明显加⼤,⽐其他频率下的振幅⼤得多,这种现象称为压电谐振,它与LC回路的谐振现象⼗分相似。

它的谐振频率与晶⽚的切割⽅式、⼏何形状、尺⼨等有关。

⼆、⽯英晶体振荡器的等效电路与谐振频率1、等效电路⽯英晶体谐振器的等效电路如下图所⽰。

当晶体不振动时,可把它看成⼀个平板电容器称为静电电容Co,它的⼤⼩与晶⽚的⼏何尺⼨、电极⾯积有关,⼀般约⼏个PF到⼏⼗PF。

当晶体振荡时,机械振动的惯性可⽤电感L1来等效。

⼀般L1的值为⼏⼗mH 到⼏百mH。

3225石英晶体振荡器的阻抗范围

3225石英晶体振荡器的阻抗范围

3225石英晶体振荡器的阻抗范围摘要:一、石英晶体振荡器简介二、石英晶体振荡器的阻抗范围三、石英晶体振荡器阻抗的影响因素四、石英晶体振荡器的应用正文:石英晶体振荡器是一种电子元件,利用石英晶体的压电效应产生稳定的振荡信号。

在众多应用中,石英晶体振荡器广泛应用于通信、计算机、家电等领域。

本文将详细介绍石英晶体振荡器的阻抗范围及其影响因素。

石英晶体振荡器的阻抗范围在100 欧姆至10000 欧姆之间。

阻抗是石英晶体振荡器的一个重要参数,它反映了石英晶体振荡器在电路中的匹配程度。

合适的阻抗范围可以保证石英晶体振荡器在电路中发挥稳定的性能。

石英晶体振荡器阻抗的影响因素主要有以下几点:1.石英晶体振荡器的材料和结构:石英晶体振荡器的材料和结构对其阻抗有直接影响。

例如,石英晶体的厚度、电极的尺寸和形状等因素都会影响石英晶体振荡器的阻抗。

2.工作频率:石英晶体振荡器的工作频率也会影响其阻抗。

通常情况下,频率越高,阻抗越小。

3.温度:石英晶体振荡器的阻抗随温度的变化而变化。

在一定温度范围内,随着温度的升高,石英晶体振荡器的阻抗会减小。

4.负载电容:石英晶体振荡器在电路中运行时,其负载电容对阻抗也有影响。

负载电容越大,阻抗越小;负载电容越小,阻抗越大。

石英晶体振荡器具有稳定性高、频率精度高、抗干扰能力强等优点,使其在通信、计算机、家电等领域得到广泛应用。

例如,在通信领域,石英晶体振荡器可以作为本地振荡器,为信号传输提供稳定的频率参考;在家电领域,石英晶体振荡器可以用于计时、控制等功能。

总之,石英晶体振荡器的阻抗范围对其性能和应用具有重要意义。

实验4 石英晶体振荡器

实验4  石英晶体振荡器

实验4 石英晶体振荡器—、实验准备1.做本实验时应具备的知识点:●石英晶体振荡器●串联型晶体振荡器●静态工作点、微调电容、负载电阻对晶体振荡器工作的影响2.做本实验时所用到的仪器:●晶体振荡器模块●双踪示波器●频率计●万用表二、实验目的1.熟悉电子元器件和高频电子线路实验系统。

2.掌握石英晶体振荡器、串联型晶体振荡器的基本工作原理,熟悉其各元件功能。

3.熟悉静态工作点、微调电容、负载电阻对晶体振荡器工作的影响。

4.感受晶体振荡器频率稳定度高的特点,了解晶体振荡器工作频率微调的方法。

三、实验内容1.用万用表进行静态工作点测量。

2.用示波器观察振荡器输出波形,测量振荡电压峰-峰值V p-p,并以频率计测量振荡频率。

3.观察并测量静态工作点、微调电容、负载电阻等因素对晶体振荡器振荡幅度和频率的影响。

五、实验步骤1.实验准备在实验箱主板上插好晶振模块,接通实验箱上电源开关,按下开关4K01,此时电源指示灯点亮。

2.静态工作点测量改变电位器4W01可改变4Q01的基极电压V B,并改变其发射极电压V E。

记下V E的最大、最小值,并计算相应的I Emax、I Emin值(发射极电阻4R04=1KΩ)。

V E max=3.10V V E min=1.83V由Ie=Ve/4R04得,I E max=3.10mV、I E min=1.83mV3.静态工作点变化对振荡器工作的影响⑴实验初始条件:V EQ=2.5V(调4W01达到)。

⑵调节电位器4W01以改变晶体管静态工作点I E,使其分别为表4.1所示各值,且把示波器探头接到4TP02端,观察振荡波形,测量相应的振荡电压峰-峰值V p-p,并以频率计读取相应的频率值,填入表4.1。

表4.14.微调电容4C1变化对振荡器工作的影响⑴实验初始条件:同3⑴。

⑵用改锥(螺丝刀、起子)平缓地调节微调电容4C1。

与此同时,把示波器探头接到4TP02端,观察振荡波形,并以频率计测量其频率,看振荡频率有无变化。

石英晶体谐振器原理特点和参数

石英晶体谐振器原理特点和参数

石英晶体谐振器原理特点和参数石英晶体振荡器的基本工作原理及作用(1)石英晶体振荡器(简称晶振)的结构石英晶体振荡器是利用石英晶体(二氧化矽的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。

其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑胶封装的。

(2)压电效应若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。

反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。

如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。

在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。

它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。

(3)符号和等效电路石英晶体谐振器的符号和等效电路如图所示。

当晶体不振动时,可把它看成一个平板电容器称为静电电容C,它的大小与晶片的几何尺寸、电极面积有关,一般约几个pF到几十pF。

当晶体振荡时,机械振动的惯性可用电感L來等效。

一般L的值为几十mH到几百mH。

晶片的弹性可用电容C來等效,C的值很小,一般只有0.0002~0.1pF。

晶片振动时因摩擦而造成的损耗用R來等效,它的數值约为100Ω。

由于晶片的等效电感很大,而C很小,R也小,因此回路的品质因數Q很大,可达1000~10000。

加上晶片本身的谐振频率基本上只与晶片的切割方式、几何形状、尺寸有关,而且可以做得精确,因此利用石英谐振器组成的振荡电路可获得很高的频率稳定性。

晶体符号等效电路频率特性曲线图石英晶体振荡器外形图片(4)谐振频率从石英晶体谐振器的等效电路可知,它有两个谐振频率,即a、当L、C、R支路发生串联谐振时,它的等效阻抗最小(等于R)。

石英表的原理

石英表的原理

石英表的原理石英表,又称石英钟,是一种利用石英晶体作为振荡器的计时仪器。

石英表的原理是利用石英晶体的压电效应和谐振效应来实现精准计时。

石英晶体是一种具有压电效应的晶体材料,当施加外力或者外电场时,石英晶体会产生电荷,从而产生振荡。

而谐振效应则是指在特定频率下,石英晶体会产生稳定的振荡信号。

结合这两种效应,石英表能够实现非常精准的计时功能。

石英表的核心部件就是石英晶体振荡器。

石英晶体振荡器由石英晶体片和金属电极组成。

当施加电压到石英晶体上时,石英晶体会产生压电效应,从而振荡产生稳定的频率。

这种频率通常非常稳定,可以达到每秒数万次的振荡,因此非常适合用来作为计时的基准。

除了石英晶体振荡器,石英表还包括频率划分电路、计数器、显示装置等部件。

频率划分电路用来将石英晶体振荡器的高频信号分频,以便形成秒、分、时等不同的计时信号。

计数器用来记录和显示计时信号,最终通过显示装置展示给用户。

石英表的原理简单而精巧,使得石英表成为了现代计时领域的主流产品。

相比于传统的机械表,石英表具有更高的精准度和稳定性,同时成本更低,制造工艺更简单。

因此,石英表已经成为了人们日常生活中不可或缺的计时工具。

除了在手表、挂钟等日常生活用品中应用,石英表的原理也被广泛运用在科学研究、航空航天、通讯等领域。

由于其高精准度和稳定性,石英表成为了现代科技领域中不可或缺的计时基准。

在航空航天领域,石英表被用来同步飞行器的各种系统,保障飞行器的安全和精准。

在通讯领域,石英表被用来同步各种网络设备,确保通讯信号的稳定和可靠。

总之,石英表的原理基于石英晶体的压电效应和谐振效应,利用石英晶体振荡器实现精准计时。

石英表不仅在日常生活中发挥重要作用,也在科学研究和高技术领域中发挥着关键作用,成为现代社会不可或缺的计时工具。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

石英晶体振荡器是高精度和高稳定度的振荡器,被广泛应用于彩电、计算机、遥控器等各类振荡电路中,以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。

一、石英晶体振荡器的基本原理1、石英晶体振荡器的结构石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。

其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。

下图是一种金属外壳封装的石英晶体结构示意图。

2、压电效应若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。

反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。

如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。

在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。

它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。

3、符号和等效电路石英晶体谐振器的符号和等效电路如图2所示。

当晶体不振动时,可把它看成一个平板电容器称为静电电容C,它的大小与晶片的几何尺寸、电极面积有关,一般约几个PF到几十PF。

当晶体振荡时,机械振动的惯性可用电感L来等效。

一般L的值为几十mH 到几百mH。

晶片的弹性可用电容C来等效,C的值很小,一般只有0.0002~0.1pF。

晶片振动时因摩擦而造成的损耗用R来等效,它的数值约为100Ω。

由于晶片的等效电感很大,而C很小,R 也小,因此回路的品质因数Q很大,可达1000~10000。

加上晶片本身的谐振频率基本上只与晶片的切割方式、几何形状、尺寸有关,而且可以做得精确,因此利用石英谐振器组成的振荡电路可获得很高的频率稳定度。

4、谐振频率从石英晶体谐振器的等效电路可知,它有两个谐振频率,即(1)当L、C、R支路发生串联谐振时,它的等效阻抗最小(等于R)。

串联揩振频率用fs表示,石英晶体对于串联揩振频率fs呈纯阻性,(2)当频率高于fs时L、C、R支路呈感性,可与电容C。

发生并联谐振,其并联频率用fd表示。

根据石英晶体的等效电路,可定性画出它的电抗—频率特性曲线如图2e所示。

可见当频率低于串联谐振频率fs或者频率高于并联揩振频率fd时,石英晶体呈容性。

仅在fs<f<fd 极窄的范围内,石英晶体呈感性。

二、石英晶体振荡器类型特点石英晶体振荡器是由品质因素极高的石英晶体振子(即谐振器和振荡电路组成。

晶体的品质、切割取向、晶体振子的结构及电路形式等,共同决定振荡器的性能。

国际电工委员会(IEC)将石英晶体振荡器分为4类:普通晶体振荡(TCXO),电压控制式晶体振荡器(VCXO),温度补偿式晶体振荡(TCXO),恒温控制式晶体振荡(OCXO)。

目前发展中的还有数字补偿式晶体损振荡(DCXO)等。

普通晶体振荡器(SPXO)可产生10^(-5)~10^(-4)量级的频率精度,标准频率1—100MHZ,频率稳定度是±100ppm。

SPXO没有采用任何温度频率补偿措施,价格低廉,通常用作微处理器的时钟器件。

封装尺寸范围从21×14×6mm及5×3.2×1.5mm。

电压控制式晶体振荡器(VCXO)的精度是10^(-6)~10^(-5)量级,频率范围1~30MHz。

低容差振荡器的频率稳定度是±50ppm。

通常用于锁相环路。

封装尺寸14×10×3mm。

温度补偿式晶体振荡器(TCXO)采用温度敏感器件进行温度频率补偿,频率精度达到10^(-7)~10^(-6)量级,频率范围1—60MHz,频率稳定度为±1~±2.5ppm,封装尺寸从30×30×15mm至11.4×9.6×3.9mm。

通常用于手持电话、蜂窝电话、双向无线通信设备等。

恒温控制式晶体振荡器(OCXO)将晶体和振荡电路置于恒温箱中,以消除环境温度变化对频率的影响。

OCXO频率精度是10^(-10)至10^(-8)量级,对某些特殊应用甚至达到更高。

频率稳定度在四种类型振荡器中最高。

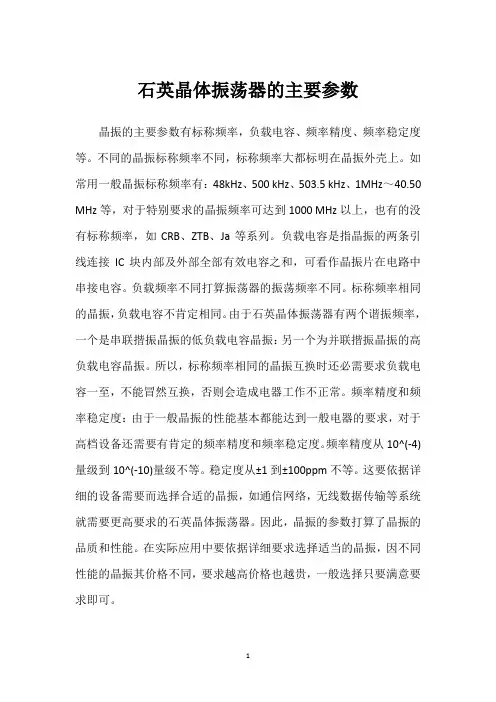

三、石英晶体振荡器的主要参数晶振的主要参数有标称频率,负载电容、频率精度、频率稳定度等。

不同的晶振标称频率不同,标称频率大都标明在晶振外壳上。

如常用普通晶振标称频率有:48kHz、500 kHz、503.5kHz、1MHz~40.50 MHz等,对于特殊要求的晶振频率可达到1000 MHz以上,也有的没有标称频率,如CRB、ZTB、Ja等系列。

负载电容是指晶振的两条引线连接IC块内部及外部所有有效电容之和,可看作晶振片在电路中串接电容。

负载频率不同决定振荡器的振荡频率不同。

标称频率相同的晶振,负载电容不一定相同。

因为石英晶体振荡器有两个谐振频率,一个是串联揩振晶振的低负载电容晶振:另一个为并联揩振晶振的高负载电容晶振。

所以,标称频率相同的晶振互换时还必须要求负载电容一至,不能冒然互换,否则会造成电器工作不正常。

频率精度和频率稳定度:由于普通晶振的性能基本都能达到一般电器的要求,对于高档设备还需要有一定的频率精度和频率稳定度。

频率精度从10^(-4)量级到10^(-10)量级不等。

稳定度从±1到±100ppm不等。

这要根据具体的设备需要而选择合适的晶振,如通信网络,无线数据传输等系统就需要更高要求的石英晶体振荡器。

因此,晶振的参数决定了晶振的品质和性能。

在实际应用中要根据具体要求选择适当的晶振,因不同性能的晶振其价格不同,要求越高价格也越贵,一般选择只要满足要求即可。

电感知识关键字:电感知识、贴片电感、电感器、电感线圈、电感的作用、功率电感、色环电感、电感单位、色码电感、电感镇流器一、电感器的定义。

1.1 电感的定义:电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。

当形成闭合回路时,此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这就是自感现象产生很高的感应电势所造成的。

总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势,称为“自感电动势”。

由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。

1.2 电感线圈与变压器电感线圈:导线中有电流时,其周围即建立磁场。

通常我们把导线绕成线圈,以增强线圈内部的磁场。

电感线圈就是据此把导线(漆包线、纱包或裸导线)一圈靠一圈(导线间彼此互相绝缘)地绕在绝缘管(绝缘体、铁芯或磁芯)上制成的。

一般情况,电感线圈只有一个绕组。

变压器:电感线圈中流过变化的电流时,不但在自身两端产生感应电压,而且能使附近的线圈中产生感应电压,这一现象叫互感。

两个彼此不连接但又靠近,相互间存在电磁感应的线圈一般叫变压器。

1.3 电感的符号与单位电感符号:L电感单位:亨(H)、毫亨(mH)、微亨(uH),1H=103mH=106uH。

1.4 电感的分类:按电感形式分类:固定电感、可变电感。

按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。

按工作频率分类:高频线圈、低频线圈。

按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性,与电流大小无关。

除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。

2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。

线圈的Q值愈高,回路的损耗愈小。

线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

采用磁芯线圈,多股粗线圈均可提高线圈的Q值。

2.4 分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

采用分段绕法可减少分布电容。

2.5 允许误差:电感量实际值与标称之差除以标称值所得的百分数。

2.6 标称电流:指线圈允许通过的电流大小,通常用字母A、B、C、D、E分别表示,标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。

三、常用电感线圈3.1 单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

3.2 蜂房式线圈如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。

而其旋转一周,导线来回弯折的次数,常称为折点数。

蜂房式绕法的优点是体积小,分布电容小,而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小3.3 铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。

3.4 铜芯线圈铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。

3.5 色码电感线圈是一种高频电感线圈,它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。
