推拉式酸安全操作说明书一、工艺流程及机组用途1、上料----入口存放（放料卷位）---钢卷测宽---自动对正将钢卷放在予开卷托辊上---予开卷经五辊矫直、切头、切角---小车自动上卷---拆卷---夹送---五辊矫直---夹送---事故剪---夹送---活套---夹送---酸洗---冲洗---烘干---夹送辊---活套---切边---碎边---三辊张力---切头---涂油---卷取2、推拉式酸洗用途该机组为浅槽紊流式盐酸酸洗机组，主要用途为：清除热轧带钢表面的氧化铁皮和污垢；按用户要求剪掉带钢不规则的边部，以利轧制；检查带钢表面质量；按用户要求对带钢表面进行防锈涂油。
一、原料技术要求钢种：低碳钢、低合金钢、优碳钢、硅钢等。
钢卷外径：MaxA2150mm，Min1100mm。
钢卷内径：760-785mm。
带钢厚度：2.0-4.5mm。
带钢宽度：900-1400mm。
二、机组主要工艺设备技术参数机组全长工124米。
年产量40万吨。
机组速度：10-120米/分穿带速度：10-120米/分点动速度：10-30米/分酸洗介质：盐酸酸槽数量：12.5m/个*4入口换卷辅助时间：1.5-2分三、生产前准备1、主电室必须接通以下开关：1）交流进线柜的CS30内的Q1开关（通过盘面按纽SB1操作）2）将直流进线柜CS01内的电源开关接通（通过盘面按纽SB1操作）；3）将所有电动机的动力开关和控制开关接通；4）CS40柜内的PLC所有开关必须接通，并保证其它10个站（ET200M）的电源全部接通；5）将设置在酸再生机组主控室内的酸雾洗涤塔的排烟风机及循环泵的电源接通；6）将涂油机安装在尾部的控制柜内的所有空气开关接通；7）操作变频器及逆变器配电柜门的SB1将接触器合闸，使所有调速装置得电。
2、酸循环部分准备1）启动酸雾排放系统；2）启动洗涤塔循环泵；3）启动酸洗循环泵；4）启动酸洗段循环泵；启动烘干机；5）冲洗水槽设定温度为75ºC；6）烘干机热风设定温度70-110ºC（常用温度90ºC）；7）酸洗槽温度控制，由自动阀控制，当温度没有达到工艺要求时，酸液通过小循环加热，达到工艺要求时，方可进行带钢酸洗；8）在短时间仃车，酸可通过循环系统保持温度；9）长时间仃车必须关闭循环系统；10）酸洗过程中需向漂洗槽加入水，同时酸循环系统中的六个石墨加热器的冷凝水、烘干机冷凝水进入冷凝水罐；11）石墨加热器的温度由调节阀控制，冷凝水排放有自动阀控制；12）酸浓度每班化验两次，酸浓度低送回再生机组。
推拉式酸洗机组圆盘剪主动剪切的调速应用
Ｓｐ ｅ ｅ ｄ Ｃｏ ｎ ｔ ｒ ｏ ｌ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ａｃ ｔ ｉ ｖ ｅ Ｄｉ ｓ ｃ Ｓｈ ｅ ａ ｒ ｏ ｆ Ｐｕ ｌ ｌ ａ ｎ ｄ Ｐｕ ｓ ｈ Ｐｉ ｃ ｋ ｌ ｉ ｎ ｇ Ｌ ｉ ｎ ｅ
Ｌ Ｉ Ｑ ｉ ａ ｎ ｇ
通过 对 生 产 过 程 的全 面 跟 踪 、 分析 ， 得 出影 响 酸洗
酸洗 速度 提 升 有 限
１ 一 废料箱： ２ 一 液压剪切机 ： ３ 一 切角剪： ４ 一 五辊矫直机： ５ 一上 料 小 车 ： ６ 一 托 卷器； ７ 一 开卷机： ８ 一 铲头机： ９ 一 转 向辊 ： １ ０ 一 对 中装 置 ； １ １ 一九 辊 矫 直 机 ； １ ２ 一 过渡 台； ｌ ３ 一 挤 干辊： １ ４ 一 酸槽： ｌ ５ 一冲洗 槽 ： １ ６ 一 吹 边机 ： １ ７ 一 烘干机； １ ８ 一 夹送辊； １ ９ 一 活套坑 （ 过 渡 台） ： ２ ０ 一 对中装置； ２ １ － 夹送辊； ２ ２ 一圆盘 剪 ； ２ ３ 一 卷边 机 ； ２ ４ 一 过 渡 台； ２ ５ － 三 辊 张力
系 统 解 决 方 案
推拉 式酸洗机组圆盘剪主动剪切 的调速应用
李 强

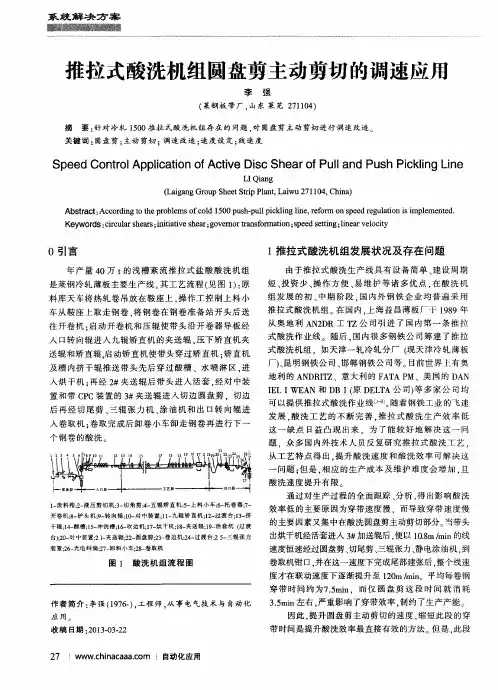

（ 莱钢板 带厂 ， 山东 莱芜 ２ ７ １ １ ０ ４ ） 摘 要： 针对 冷轧 １ ５ ０ ０推拉 式酸 洗机组 存在 的 问题 。 对 圆盘 剪主 动剪切 进行调 速 改造 。
