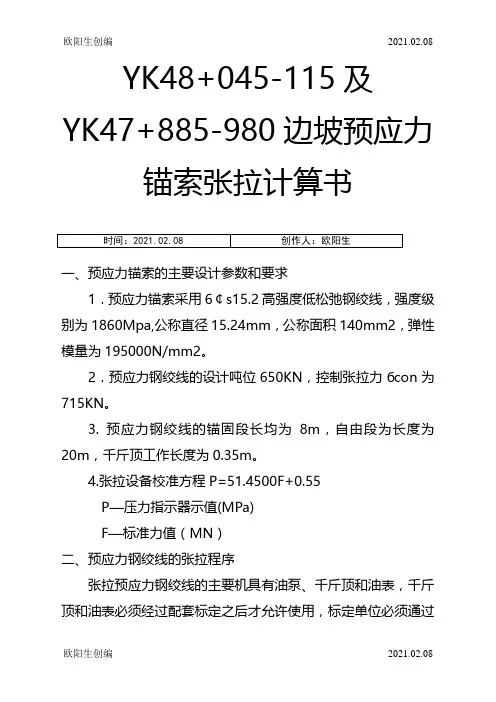

YK48+045-115及YK47+885-980边坡预应力锚

索张拉计算书

一、预应力锚索的主要设计参数和要求

1．预应力锚索采用6￠s15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计吨位650KN，控制张拉力бcon 为715KN。

3. 预应力钢绞线的锚固段长均为8m，自由段为长度为20m，千斤顶工作长度为0.35m。

4.张拉设备校准方程P=51.4500F+0.55

P—压力指示器示值(MPa)

F—标准力值（MN）

二、预应力钢绞线的张拉程序

张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。一般标定的有效期限为6个月或使用200次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶100t级进行张拉，张拉前先对钢绞线预调。单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

钢绞线张拉的简明工艺：

预应力筋的张拉顺序：0→15%*бcon（初张拉）→210KN→430KN→715KN（锚固）

三、钢绞线张理论拉伸长值及压力表读数计算

1．计算公式

△L=PL/AE

式中：

P 预应力钢绞线的平均张拉力（KN），

L 预应力钢绞线的长度（mm）

A 预应力钢绞线的公称面积，取140mm2

E 预应力钢绞线的弹性模量，取195000N/mm2

2．理论伸长值及油表读数值计算

（1）当б=бcon*15％（初张拉）时

张拉力：F=715*0.15KN=107.25KN=0.10725MN

理论伸长：△L=715000*0.15*（20000+350）/(6*140*195000)=13.32mm 压力表读数：P=51.4500F+0.55＝6.07 MPa

（2）当б=210KN时

张拉力：F=210KN==0.21MN

理论伸长：△L=210000*（20000+350）/(6*140*195000)=26.09mm

压力表读数：P=51.4500F+0.55＝11.35 MPa

（3）当б=430KN时

张拉力：F=430KN=0.43MN

理论伸长：△L=430000*（20000+350）/(6*140*195000)=53.42mm

压力表读数：P=51.4500F+0.55＝22.67 MPa

（4）当б=бcon =715KN时

张拉力：F=715KN=0.715MN

理论伸长：△L=715000*（20000+350）/(6*140*195000)=88.83mm

压力表读数：P=51.4500F+0.55＝37.34 MPa

3．张拉的实际伸长值

预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

张拉力、油表读数、伸长值数据表
