常见手机充电器检修
（1）充电器修理100例
（1）充电器修理100例写一首集古诗“网上处处见情” 愿你喜欢哦。
同是网上沦落人，每逢相见倍思亲；共看佳博好帖子，不知子辰寅卯时。
52.、4820充电器无输出LED不亮热敏电阻烧断，外部一侧发白，换后好。
53、香港西波尔4820充电器灯不亮3842 8N60 0.39欧 63V470u鼓变压器VCC-2辅助绕组断。
54、无锡锡顺XS--36A不能充电采用3842+358IC，功率管K1358，源极电阻2,7欧，电流取样电阻0,15欧.故障原因：1660半桥并联使用，有一臂短路。
55 奥斯电动车3612充电器无输出采用3842+358电路VCC1 15v 参考电压5V无。
换3842无效，变压器次侧 221/1KV短路，已发黑。
56、中科三环电动车充电器，无输出，偶尔绿LED灯一闪即灭，VCC1=0换3842电路及启动电阻无效，启动电阻200K换为120K后正常。
（此充电器可延长电池寿命3--6个月）。
57、48v20AH充充电器空载时灯闪3842电路。
初级RCD吸收电路RF105反向电阻变小，源极电流增大缘故。
58、4812充电器进水换熔管，3842，功率管，源栅极电阻，120K启动电阻,3842--2电阻。
59、36v12AH充电器绿灯闪次级整流二极管短路。
60、西普尔充SP70——36AT电器灯不亮换3842电路，5N60及源极电阻。
1---5p如下：3.48v 2.04v 5.5mv 1.88v gnd 2.66mv 16.53v 5v61、输出电压正常，充电时红灯不亮绿灯亮，变压器“吱吱“响。
3842+324电路。
400v39uf顶部变形，更换后互换表笔测输出电压时，电压分别为：35v和55v，换 330u/63v 后充电正常。
62、博创电子科技DC-36-1,6充电器无输出电压，灯不亮。
换3842电路，启动电阻150k后有输出电压，但绿灯闪，短路0,1欧电阻灯不闪，将324-14p的瓷片电容103换成47u50v，或将103短路也可，目的是改变324IC的13-14P的相位补赏。
手机充电器原理与维修
手机通用充电器及诺基亚手机充电器原理与维修图片：这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。
刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。
此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。
就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。
改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。
不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。
当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。
其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。
图1为一款诺基亚手机通用充电器实绘电路。
AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。
L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。
在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。
此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。
充电器的常见故障与维修方法
充电器的常见故障与维修方法充电器是我们日常生活中使用频率很高的电子设备之一，因此经常会出现一些故障。
下面是充电器的常见故障以及对应的维修方法。
1.充电器无法充电：这可能是由于电源插头松动或电源线断裂导致的。
解决方法是先检查插头是否牢固地插入电源插座，如果插头损坏，需更换新的插头。
如果插头没有问题，但电源线断裂，可使用电绝缘胶布或者更换电源线。
2.充电器过热：充电器过热可能是由于长时间使用或过载导致的。
在这种情况下，应停止使用充电器，待其冷却后再继续使用。
如果充电器多次过热，可能是由于充电器输出过大，应更换适配器。
3.电流不稳定：在充电过程中，如果出现电流不稳定的情况，可能是由于线路接触不良或内部零件损坏导致的。
解决方法是先确保充电器与设备之间的连接牢固，并不受干扰。
如果问题仍然存在，可能需要携带充电器到专业的维修中心进行检修，修复内部电路。
B接口毛病：如果充电器的USB接口不能正常工作，可能是由于插孔脱落或接触不良导致的。
解决方法是先检查接口的插孔是否完好，如果松动或脱落，需要焊接或更换新的USB接口。
5.充电速度慢：充电器的充电速度慢可能是由于使用不当或适配器不匹配导致的。
解决方法是检查设备和适配器之间的兼容性。
如果充电线不匹配或功率输出不足，应更换适配器。
6.充电器无法识别设备：当设备插入充电器时，充电器无法识别设备，可能是由于连接线路松动或设备接口脏污导致的。
解决方法是先清洁设备接口，可使用棉签或软布蘸取少量酒精进行清洁。
另外，还应确保充电线路连接紧密，没有松动。
7.充电器无法正常开启或关闭：在使用充电器时，如果开关无法正常开启或关闭，可能是由于开关接触不良或内部开关损坏导致的。
解决方法是先检查开关是否接触良好，如果不行，可尝试拆卸开关进行清洁或更换新的开关。
在维修充电器时，首先需要确保安全，在断电状态下进行修复。
如果你对维修电子设备没有经验，建议将充电器送到专业的维修中心进行检修，以确保安全和有效。

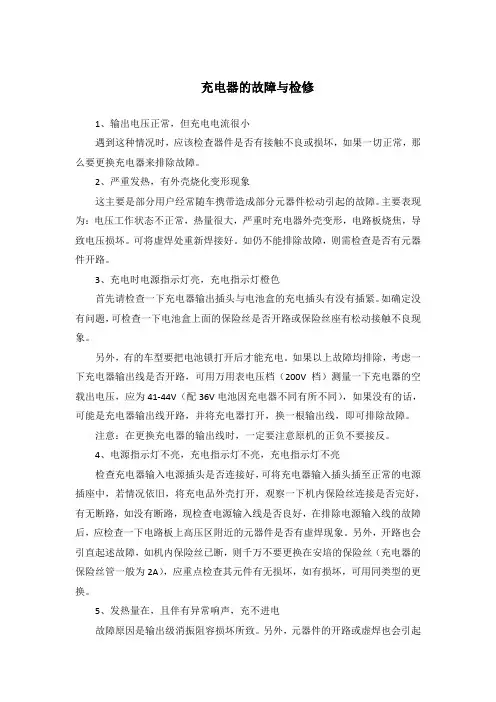

充电器的故障与检修
充电器的故障与检修1、输出电压正常，但充电电流很小遇到这种情况时，应该检查器件是否有接触不良或损坏，如果一切正常，那么要更换充电器来排除故障。
2、严重发热，有外壳烧化变形现象这主要是部分用户经常随车携带造成部分元器件松动引起的故障。
主要表现为：电压工作状态不正常，热量很大，严重时充电器外壳变形，电路板烧焦，导致电压损坏。
可将虚焊处重新焊接好。
如仍不能排除故障，则需检查是否有元器件开路。
3、充电时电源指示灯亮，充电指示灯橙色首先请检查一下充电器输出插头与电池盒的充电插头有没有插紧。
如确定没有问题，可检查一下电池盒上面的保险丝是否开路或保险丝座有松动接触不良现象。
另外，有的车型要把电池锁打开后才能充电。
如果以上故障均排除，考虑一下充电器输出线是否开路，可用万用表电压档（200V档）测量一下充电器的空载出电压，应为41-44V（配36V电池因充电器不同有所不同），如果没有的话，可能是充电器输出线开路，并将充电器打开，换一根输出线，即可排除故障。
注意：在更换充电器的输出线时，一定要注意原机的正负不要接反。
4、电源指示灯不亮，充电指示灯不亮，充电指示灯不亮检查充电器输入电源插头是否连接好，可将充电器输入插头插至正常的电源插座中，若情况依旧，将充电品外壳打开，观察一下机内保险丝连接是否完好，有无断路，如没有断路，现检查电源输入线是否良好，在排除电源输入线的故障后，应检查一下电路板上高压区附近的元器件是否有虚焊现象。
另外，开路也会引直起述故障，如机内保险丝已断，则千万不要更换在安培的保险丝（充电器的保险丝管一般为2A），应重点检查其元件有无损坏，如有损坏，可用同类型的更换。
5、发热量在，且伴有异常响声，充不进电故障原因是输出级消振阻容损坏所致。
另外，元器件的开路或虚焊也会引起上述故障。
6、输出部分铜箔烧断打开充电器后现充电器输出部分铜箔烧断，这通常是将电池正负极反接的结果，由此而引起的故障将会导致充电器许多元器件损坏。

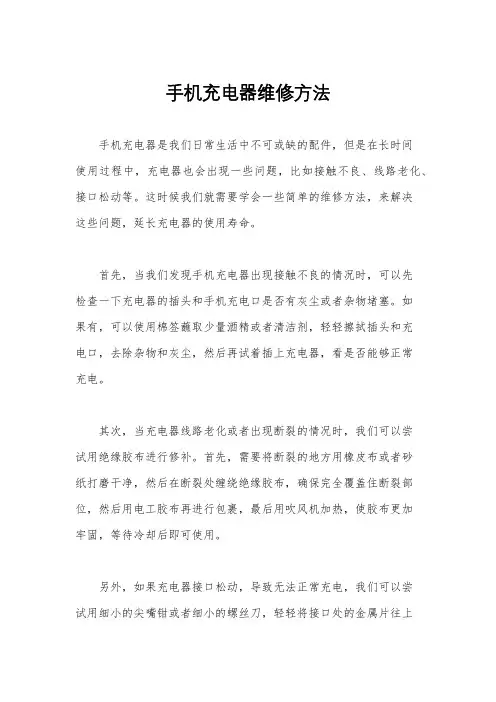

手机充电器维修方法
手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件，但是在长时间使用过程中，充电器也会出现一些问题，比如接触不良、线路老化、接口松动等。
这时候我们就需要学会一些简单的维修方法，来解决这些问题，延长充电器的使用寿命。
首先，当我们发现手机充电器出现接触不良的情况时，可以先检查一下充电器的插头和手机充电口是否有灰尘或者杂物堵塞。
如果有，可以使用棉签蘸取少量酒精或者清洁剂，轻轻擦拭插头和充电口，去除杂物和灰尘，然后再试着插上充电器，看是否能够正常充电。
其次，当充电器线路老化或者出现断裂的情况时，我们可以尝试用绝缘胶布进行修补。
首先，需要将断裂的地方用橡皮布或者砂纸打磨干净，然后在断裂处缠绕绝缘胶布，确保完全覆盖住断裂部位，然后用电工胶布再进行包裹，最后用吹风机加热，使胶布更加牢固，等待冷却后即可使用。
另外，如果充电器接口松动，导致无法正常充电，我们可以尝试用细小的尖嘴钳或者细小的螺丝刀，轻轻将接口处的金属片往上翘起一点，使其与手机充电口插入时更加紧密，从而解决接口松动的问题。
此外，为了延长充电器的使用寿命，我们还需要注意一些日常使用小技巧。
比如，避免将充电器长时间插在插座上，避免过度充电；不要将充电器弯曲或者拉扯过度，以免损坏线路；避免在潮湿环境下使用充电器，以免发生短路等问题。
总的来说，手机充电器的维修并不复杂，只要我们掌握了一些简单的方法，就可以轻松解决一些常见的问题。
但是在进行维修的过程中，一定要注意安全，避免触电或者其他意外伤害。
如果遇到一些比较复杂的问题，建议及时联系专业人士进行维修，避免造成更大的损失。
希望以上方法能够帮助大家更好地维护手机充电器，延长其使用寿命。
手机充电器的原理及故障维修
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通/截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220V市电经VD1～VD4桥式整流后在V2的集电极上形成一个300V左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300V直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为V2的基极提供一个偏置电压。
由于正反馈作用，V2Ic迅速上升而饱和，在V2进入截止期间，开关变压器次级绕组产生的感应电压使VD7导通，向负载输出一个9V左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经VD5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管VD17的稳压值，VD17便导通，此负极性整流电压便加在V2的基极，使其迅速截止。
V2的截止时间与其输出电压呈反比。
VD17的导通/截止直接受电网电压和负载的影响。
电网电压越低或负载电流越大，VD17的导通时间越短，V2的导通时间越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时间越长，V2的导通时间越短。
V1是过流保护管，R5是V2Ie的取样电阻。
USB接口手机充电器故障维修及改进方法12V-5V,12v-28V
USB接口手机充电器故障维修及改进方法12V-5V，12v-28VUSB接口手机充电器故障维修及改进方法USB手机充电器的原理是从电脑的USB口取得＋5V的电压，再供给充电电压为＋5V的手机。
但它存在兼容性问题：不能对许多手机（以诺基亚系列居多，也包括其他品牌的某些型号）充电或充不满电。
一。
故障现象：几乎无法对所有的NOKIA手机充电插入充电器数秒（或者是充了一段时间后），手机液晶屏显示“未能充电”（图1），宣告充电失败。
诺基亚手机具有统一的标准充电接口：插头规格相同、充电电压为5.2V（ACP-8C型）或5.7V（ACP-12C型）。
USB充电器不能对其充电的原因在于输出电压偏低。
USB接口为＋5V输出（比标准充电电压略低），加之传输过程中的衰减，最终手机得到的充电电压要小于5V（实测仅为4.95V）。
电压值达不到充电要求，自然诺基亚手机要对USB充电器说NO！二。
解决之道：提升充电器输出电压值要实现充电的目的，必须将低于5V的输出电压提升至5V以上，就要用到DC-DC变换电路。
利用易购且价格低廉（仅10元）的车载手机充电器，可以实现业余条件下提升USB电压的目的。
图2就是我们将要改造的车载手机充电器（连接汽车＋12V电源一端），它的另一端通过不同的转换插头可以接不同的手机。
车载充电器里面有一块DC-DC转换电路板（图3），用于将+12V电压降为+5V（实测为5.7V）。
该车载充电器使用了8脚封装的DC-DC变换专用IC B34063，它由华越微电子公司生产，与最常见的MC34063封装形式、引脚定义相同并可以互换。
根据外围电路的不同，34063既可以接成降压方式（如汽车充电器），也可以接成升压方式。
[1][2][3]下一页笔者根据实物画出的汽车充电器DC-DC降压电路如图4（图中元件标号与电路板相同）。
现在我们所需要的是升压，好在34063的外围元件不多，只需对图4略作改动，我们就可以不“降”反“升”。
充电器接触不良怎么解决
充电器接触不良怎么解决
1、检查是不是外面的导电片变形导致接触不良，如果是的话直接调整即可。
2、如果不是情况一则检查内部是否脱焊，如有则直接进行焊接，如果是线圈烧坏等问题则没有维修价值。
手机充电器接触不良解决办法汇总
手机遇到充电器接触不良的情况一般维修方案有以下几点：
(1)不拆机子的方法，
1、以下办法都行不通的话，那也只能是换CPU了。
2、先想想充电器是不是原装的，一般不是原装的就会出现一些毛病，比如插上后触屏不能触，或者充电断断续续。
更换原装的就可以了。
3、也有可能是软件的问题，可以尝试去换一个系统。
4、把手机关机后，用红线正极依次接触主板尾插针脚看看是不是有个充电脚的存在，找到以后，用烙铁焊好以后，试试可以不，如果不行继续。
5、更换掉充电尾插附近的一R104排阻试试。
6、换充电三极管试试。
7、再就是看看充电器头输出电压及电流是否与原装匹配符合，如果充电器输出一般是350-400M，这样是达不到给手机充电的效果的，换成输出为550---600MA大部分都可以解决。
手机充电器维修方法
手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件，但是在长时间使用后可能会出现一些问题，比如充电速度变慢、无法正常充电等情况。
这时候，我们可以尝试一些简单的维修方法来解决这些问题，避免不必要的花费和麻烦。
下面就为大家介绍一些常见的手机充电器维修方法。
首先，我们可以检查充电器的线材是否出现损坏。
有时候，充电器的线材会因为长时间的弯折和拉扯而出现断裂或者破损的情况，这样就会导致充电器无法正常工作。
这时候，我们可以用手轻轻地捏住线材，检查是否有软硬不一的地方，如果有的话就说明线材出现了问题。
这时候，我们可以用绝缘胶带或者绝缘胶管来包裹住损坏的地方，以防止电线继续受损。
其次，我们可以检查充电器的接口是否有灰尘或者杂物堵塞的情况。
有时候，充电器的接口会因为长时间不清洁而积累了灰尘或者杂物，导致接触不良，无法正常充电。
这时候，我们可以用棉签蘸取少许酒精或者清洁剂，轻轻地清洁充电器接口内部，将积累的灰尘或者杂物清理干净，以保证充电器正常工作。
另外，我们还可以检查充电器的插头是否变形或者损坏。
有时候，充电器的插头会因为长时间的使用而变形或者损坏，导致无法正常插入插座或者手机。
这时候，我们可以用钳子轻轻地将插头的变形部分恢复原状，或者用砂纸将损坏的地方打磨平整，以保证插头可以正常插入插座或者手机。
最后，如果以上方法都无法解决问题，那么可能是充电器内部元件出现了故障。
这时候，建议大家不要私自拆解充电器，而是将其送到正规的维修店进行检修，以免造成更严重的损坏。
总的来说，手机充电器在日常使用中可能会出现一些问题，但是大部分情况下都可以通过简单的维修方法来解决。
希望大家在遇到充电器问题时，能够根据以上方法来进行排查和修复，避免不必要的麻烦和损失。
手机充电器检修
手机充电器检修
目前手机充电器直流输出接口形状、电压、极性等很不统一，但是其工作原理基本相似，一般情况下都是其中的电子元件虚焊、引线脱落或晶体管损坏所致。
从更换元器件成本看，最多需要一两元钱，如果放弃修理而重新购买实在是较大的浪费，现以某品牌手机旅行充电器维修为实例。
故障现象：充电器插到220V电源上后红色小发光二极管不亮，手机不充电。
开壳检查：用万用表检查各路导线无断路现象，电路板无虚焊。
电路原理图：
电路故障分析：本电路工作原理是220V交流经过半波整流、滤波后经过高频振荡变压器加到开关管集电极，经检测直流电压已经加到T13003的集电极，约450V。
变压器次级无交流和直流输出、无短路现象，说明电路没有振荡工作。
依据检修经验，易损件一般为三极管、二极管，于是断电在线检查。
发现T13003各PN节断路、T945各PN节短路，焊下来确认也是如此，再在线检查各个小电阻、二极管、电解电容均无损坏，于是更换相同型号的两个晶体管后上电一切正常。
几点体会：目前的小家电种类繁多、社会上缺少专业维修人员，直接扔掉实在可惜，
其实所损坏的往往是其中的一两个小器件，维修成本极低。
只要从网上查找到线路图（对于简单的也不用线路图）再准备一块万用表、一个电烙铁即可，当然平时最好学习一些电子技术非常有用。
充电器常见故障及其排除方法
充电器常见故障及其排除方法充电器是我们日常生活中使用频率很高的电子设备，但是常常遇到一些故障问题。
下面将介绍一些充电器常见故障及其排除方法。
1.电源无法正常充电。
这种情况可能是由于电源供电不稳定或充电器内部线路短路等原因引起。
解决方法包括更换稳定的电源插座供电，或者将充电器放置到有良好通风的位置降低温度。
2.充电速度过慢。
如果充电速度过慢，可能是由于充电器功率不足或连接线路老化等原因导致。
首先，可以尝试更换充电器，选择功率更大的充电器。
如果问题仍然存在，检查充电器连接线路是否损坏或接触不良。
如果有损坏，需要更换连接线路。
3.充电器过热。
过热是充电器常见的故障现象之一，可能是因为内部线路短路、过载或充电器发热元件老化等原因引起。
解决方法包括降低充电电流，避免超负荷运行；拔掉充电器，待其冷却后再使用；增加通风，避免充电器长时间在封闭空间内使用。
4.充电器无法识别设备。
在连接设备后，充电器无法识别设备，导致无法正常充电。
这可能是由于设备与充电器的兼容性问题，或者充电器的USB接口脏污等原因引起。
解决方法包括更换兼容性更好的充电器，或者清洁USB接口上的灰尘和污垢。
5.充电器不稳定。
充电器可能会出现电压波动或充电电流不稳定的情况。
这可能是由于电源供应不稳定或充电器内部元件老化引起。
解决方法包括更换稳定的电源插座供电，或者更换新的充电器。
6.充电器无法启动。
充电器无法启动可能是由于充电器内部线路断开或元件老化等原因导致。
解决方法包括检查充电器线路是否损坏，如果有损坏需要更换线路或维修充电器。
如果内部元件老化，需要更换新的充电器。
总之，充电器常见的故障包括电源无法正常充电、充电速度过慢、过热、无法识别设备、不稳定以及无法启动等问题。
针对不同的故障，可以尝试更换电源插座供电、更换充电器、检查连接线路、清洁USB接口等方法去排除故障。
如果以上方法无效，建议找专业人员进行维修或更换充电器。
手机充电头坏了怎么修不用换新简单搞定
手机充电头坏了怎么修不用换新简单搞定手机已经成为我们日常生活的必备物品之一，而充电是手机正常运行的基础。
然而，当充电头坏了，我们常常面临两个选择：修理或更换。
有时候，更换新的充电头可能会比较麻烦和昂贵。
所以，当你的手机充电头坏了，有没有一些简单的方法可以修复它呢？本文将介绍一些容易操作的方法，帮助你修复手机充电头，而不会让你的钱包受到过多的损失。
方案一：清洁充电头有时候，充电头不工作的原因可能是由于灰尘、污垢或锈蚀导致的接触问题。
所以在考虑更换充电头之前，首先尝试清洁它可能是一个好主意。
材料准备：- 酒精棉球- 棉签- 眼镜布步骤：1. 将手机充电头从手机上拔下。
2. 使用一张眼镜布，对充电头进行精心擦拭，以去除灰尘和污垢。
3. 用棉签蘸取一些酒精，在充电头的接口上轻轻擦拭。
4. 使用酒精棉球擦拭充电头的金属插针和插入手机的接口。
5. 等待数分钟，确保酒精完全挥发。
6. 将充电头插回手机，连接电源，看看是否能正常充电。
方案二：更换数据线有时候，手机充电头坏了的原因可能并不是充电头本身，而是数据线出现问题。
在决定更换充电头之前，先尝试替换新的数据线，看看问题是否得到解决。
步骤：1. 购买一根新的数据线，确保它是与你的手机兼容的。
2. 用新的数据线替换原来使用的数据线，连接充电头和手机。
3. 连接电源，看看是否能够充电。
4. 如果手机能够正常充电，那么问题可能是原数据线出现了故障。
方案三：重新插入充电头有时候，充电头不工作的原因可能只是插入不稳或者不牢固。
重新插入充电头可能会解决问题。
步骤：1. 用手轻轻拔下充电头。
2. 确保充电头的金属插针清洁无异物。
3. 将充电头重新插入手机，确保插入牢固并且接触良好。
4. 尝试连接电源，看看是否能正常充电。
5. 如果仍然无法充电，尝试使用其他的电源适配器或充电树莓派等设备来测试充电头的工作情况。
总结：当手机充电头坏了时，并不一定需要立即更换新的充电头。
尝试清洁充电头、更换数据线或重新插入充电头等方法可能能够修复问题。
充电器电路板的常见故障与维修
充电器电路板的常见故障与维修一、电源故障故障现象：充电器无法正常工作，无法为设备充电。
维修方法：检查电源线是否连接正常，检查电路板上的电源元件是否正常，如保险丝、电解电容等。
如果发现异常，需要更换相应的元件。
二、充电异常故障现象：充电时，充电指示灯正常亮起，但设备电量无法充满或者充电速度非常慢。
维修方法：检查充电器的输出电压和电流是否正常，检查充电线是否完好，检查电路板上的充电管理芯片是否正常。
如果发现异常，需要更换相应的元件。
三、温度异常故障现象：充电器在工作时，温度过高或者出现异常升温现象。
维修方法：检查电路板上的散热器是否正常，检查散热风扇是否工作正常。
如果发现异常，需要更换相应的元件。
同时，需要注意散热器的清洁和保养，定期清理散热器上的灰尘和杂物。
四、保护功能失效故障现象：充电器在过载、过流或过热等情况下无法自动保护。
维修方法：检查电路板上的保护元件是否正常，如过流保护器、温度传感器等。
如果发现异常，需要更换相应的元件。
同时，需要注意保护元件的选型和参数设置是否正确。
五、指示灯异常故障现象：充电器的指示灯不亮或者亮起异常。
维修方法：检查电路板上的指示灯元件是否正常，如LED灯等。
如果发现异常，需要更换相应的元件。
同时，需要注意指示灯的连接线和焊接是否良好。
六、输入/输出电压异常故障现象：充电器的输入/输出电压不稳定或者出现异常波动。
维修方法：检查电路板上的电压调节芯片是否正常，检查相关的电源元件是否正常。
如果发现异常，需要更换相应的元件。
同时，需要注意电源元件的选型和参数设置是否正确。
手机充电器维修方法
手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件，但是在使用过程中，充电器也会出现一些问题，比如不能正常充电、充电速度慢等。
这时候，我们可以尝试一些简单的维修方法来解决这些问题，避免不必要的麻烦。
下面就来介绍一些常见的手机充电器维修方法。
首先，当手机充电器不能正常充电时，我们可以检查一下充电器的插头和线缆是否有损坏。
有时候，插头会因为长时间使用而变得松动，这时候可以用细小的工具将插头内的金属片轻轻往外拉，以增加插头的插入深度，从而解决不能正常充电的问题。
如果是线缆损坏，可以用绝缘胶带进行包裹修补，或者直接更换新的线缆。
其次，如果手机充电器充电速度变慢，我们可以先检查一下充电器的输出电流是否正常。
有些充电器在长时间使用后，输出电流会逐渐降低，导致充电速度变慢。
这时候可以使用充电器测试仪进行测试，如果输出电流明显低于正常数值，就需要更换新的充电器了。
另外，有时候手机充电器插头接触不良也会导致充电速度变慢，这时候可以用棉签蘸取少许酒精或清洁剂，轻轻擦拭插头内部，清除插头表面的氧化物，以提高接触的良好度。
最后，如果以上方法都不能解决问题，那么可能是手机充电器内部元件损坏，这时候建议去专业的维修店进行维修，或者直接更换新的充电器。
在日常使用手机充电器的过程中，我们也要注意一些细节，比如避免使用劣质的充电器、避免长时间过度充电、避免在潮湿的环境中使用充电器等，这样可以延长充电器的使用寿命，减少维修的次数。
总之，手机充电器是我们生活中的必需品，但是在使用过程中难免会出现一些问题。
通过以上介绍的维修方法，希望能够帮助大家在遇到手机充电器问题时能够及时解决，避免不必要的麻烦。
希望大家都能够学会简单的维修方法，让手机充电器能够更加稳定、安全地为我们提供充电服务。
手机充电器维修
手机充电器无输出故障的检修
故障现象：某品牌手机配套的交流适配器，牌号为Mobile TY-768A，接入交流电电源指示灯不亮。
检修：检查主板上的各元件，未发现有元件烧坏的迹象。
通电后测主滤波电容Cl两瑞上为+300V，正常。
怀疑是启动电路中的R1损坏开路。
但断电后C1上的电压迅速泄放完毕，说明电源已起振，但又因故停振。
从原理图可知，电源初始上电时，启动电压由R1、R3、R4提供；当进入振荡循环时，则由L2绕组的脉冲电压，经D7整流再经R3、R4向Q1的B 极提供振荡信号源。
R1的作用只是在通电瞬间向Ql提供启动电压，然后即使断开R1开关电源也能正常工作。
于是检查重点是具有整流作用的D7，将其拆下检测，发现D7已击穿(正反电阻均为0.68Ω)。
将D7用开关二极管1N4148更换后通电，适配器恢复了正常工作。
手机充电器电路原理和检修方法
手机充电器电路原理和检修方法一、手机充电器电路原理1.交流输入电路：手机充电器一般采用交流输入电压，交流输入电路主要由输入电源插座、保险丝、开关、滤波电容和稳压电容等组成。
输入电源插座将外部交流电源与充电器连接，通过保险丝保护充电器电路的安全，开关控制电路的通断，滤波电容用于消除输入电压的高频噪声，稳压电容能够对输入电压进行稳定。
2.整流滤波电路：整流滤波电路用于将交流电转换为直流电。
它一般由整流桥、滤波电容和滤波电阻组成。
整流桥将交流电转换为脉冲直流电，滤波电容通过充电和放电的过程平滑输出电流，滤波电阻能够进一步消除输出电流中的高频噪声。
3.电压稳定电路：电压稳定电路用于将输出电压稳定在手机所需的电压范围内。
它一般由稳压二极管、稳压三极管和反馈电路组成。
稳压二极管能够将输出电压稳定在一定范围内，稳压三极管通过反馈电路对输出电压进行调整，保持其稳定工作。
4.输出电路：输出电路用于将稳定电压输出给手机进行充电。
它一般由输出插座、输出滤波电容和保护电路组成。
输出插座将手机连接到充电器，输出滤波电容能够消除输出电压中的杂波，保护电路用于保护充电器和手机免受电流过大或电压过高的损害。
二、手机充电器的检修方法1.检查充电线：有时手机充电器不能正常工作是由于充电线断裂或损坏导致的。
可以通过检查充电线上是否有外露的金属线，或使用万用表检测充电线是否通电来判断充电线是否正常。
2.检查充电插座：有时手机充电器不能正常工作是由于充电插座接触不良或脱落导致的。
可以通过检查插座是否有变形、氧化或松动来判断插座是否需要更换。
3.检查保险丝：有时手机充电器不能正常工作是由于保险丝熔断导致的。
可以通过检查保险丝是否熔断或使用万用表测试保险丝是否导通来判断保险丝是否需要更换。
4.检查电容和电阻：有时手机充电器不能正常工作是由于电容和电阻损坏导致的。
可以通过使用万用表测试电容和电阻的阻值是否正常来判断它们是否需要更换。
5.检查稳压电路：有时手机充电器不能正常工作是由于稳压电路故障导致的。
手机充电头坏了怎么修？不用换新简单搞定
手机充电头坏了怎么修？不用换新简单搞定
摘要: 手机充电器是我们日常生活中的必须品，手机充电头坏了怎么修？我们介绍一种常见的故障及解决办法。
手机充电器是我们日常生活中的必须品，手机充电头坏了怎么修？我们介绍一种常见的故障及解决办法。
手机充电头坏了怎么修？不用换新简单搞定图１
充电器的指示灯不亮，一般是插头未接通电源。
尤其是可活动插头，极易接触不良，我们首先将充电器用螺栓到轻轻撬开。
手机充电头坏了怎么修？不用换新简单搞定图２
打开后发现与插头连接的电源线损坏，我们为使充电器耐用，把插头的电源线引出，就会避免接触不良等现象。
首先，我们将原插头用斜口钳剪下来。
手机充电头坏了怎么修？不用换新简单搞定图３
手机充电头坏了怎么修？不用换新简单搞定图４然后将剪断处剥好线头，并与准备好的电源线相接。
手机充电头坏了怎么修？不用换新简单搞定图５接好后用电烙铁将接头焊接牢固。
焊接后用绝缘胶带包裹好接头。
将电源线从原充电器的插头处引出。
用胶带包裹一下引出端，使其更安全牢固。
手机充电器原理图讲解及常见故障检修
手机充电器原理图讲解及常见故障检修随着手机的使用频率越来越高，手机充电器的使用频率自然也是在逐渐上升的，但是手机充电器用久了之后，总是会出现很多问题，比如充不进去点或者是充电时间过长，下面针对这个问题，小编就为大家介绍一下手机充电器常见故障检修以及对手机充电器原理图做一下讲解。
手机充电器原理图讲解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
手机充电器变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
TXRICH手机充电器常见问题分析及维修方法
TXRICH手机充电器常见问题分析及维修方法无论是智能手机充电器还是品牌手机充电器，它都有一定的寿命时间，那么怎么来检测与维修呢？下面举几个例子分析下。
例1：接上待充电池及电源后，电源PW指示灯LED3及测试指示灯TEST LED4亮，而充电LED1及充满指示灯LED2不亮，无电压输出，不能给电池充电。
分析检修：这种故障多是充电器开关振荡电路没有工作所致。
在实际检修过程中，发现开关管VT2和电阻R6损坏最多。
一般情况下，电池E的充电电路工作电压较低，其元件损坏的概率不是很大，也就是开关变压器T1的次级之后电路的损坏概率不是很大。
例2：接上待充电池及电源后，各状态指示灯显示正常，但就是充不进电或充电时间长。
分析检修：这种故障多是三极管VT3(8550)损坏，用正常管子换上后，即可排除故障。
如果三极管VT3正常，再用表测电容C3(100μF／16V) 两端电压，正常在直流8．5V左右。
若电压正常，应检查电阻R7或集成块IC1，集成块IC1各引脚正常参数如附表所示。
若电压低，再测开关变压器T1次级输出电压，正常在交流5．5V左右。
若电压正常，说明电容C3或整流二极管VD3损坏；若电压低，应检查开关变压器T1及其前级各元件。
一般电池充电均采用恒流方式，这样只需控制充电时间即可完成对电池的充电。
镍氢电池，容量为1450毫安时。
其标准充电方法是：用电池额定容量的1/10电流即145毫安充电14~16小时(本充电器实测充电电流为170毫安左右，充电时间约为12小时)。
制作所需的元件有：变压器一个，功率在10W左右，次级绕组的电压在12~15V之间；7812三端稳压集成电路一个；IN4008二极管4个（或1A/200V整流桥一个），2200UF/50V电解电容和0.1UF无极性电容各一个；56欧姆电阻一只（阻值大小可以根据需要自定）；可放4节电池的电池盒一个；电路板一块，导线若干。
制作说明及注意点：选好元件以后按照电路图组装好电路，仔细检查确保焊接无误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见MP3，手机USB充电器原理与检修这类充电器基本上都是采用贴片原件开关电源电路制作，电路结构大同小异。
电路见下图。
(1)开关振荡电路市电经D1~D4整流后，在A点获得脉动直流电压，该电压一路经小型开关变压器T301的①-② 绕组加至开关管Q1的c极，另一路经限流电阻R3加至Q1的b极，为Q1提供启动电流。
Q1开始导通，其集极电流在T301的①-② 绕组中产生①正② 负的电动势，经T301耦合，在T301的③-④绕组中感应出③正④负的电动势，此电动势经R4、C1叠加到Q1的b极，使Q1迅速饱和导通。
由于流过电感的电流不能突变，故在T301的①-②绕组中产生①负② 正的电动势。
经T301耦合，在T301的③-④绕组中感应出③负④正的电动势，通过R4、C1，使Q1迅速进入截止状态。
随着A点经R3对C1的不断充电，Q1又开始导通，进而进入下一轮的开关振荡状态。
截止期间，T301通过副边⑤-⑥绕组，经D6及其负载电路释放能量，获得MP3所需的充电电压。
(2)稳压电路稳压电路由Z1、Q2等元件组成。
当负载减轻或市电升高时，B点电压势必上升。
当该电压大于5.6V时，Z1击穿，Q2因b-e结正偏而迅速导通，使Q1提前截止，进而使开关电源输出电压趋于下降；反之，则控制过程相反，从而使T301副边输出电压基本稳定。
(3)保护电路R1、R6为限流电阻。
当负载过重时，Q1的集-射极电流势必增大，R6上的压降也随之增大。
当该电压大于0.7V 时，Q2饱和导通，相当于Q2的c-e极短接，Q1因b极失电而立刻截止，达到过流保护的目的。
为避免截止期间T301的①-② 绕组感应出的尖峰脉冲高压击穿Q1，在T301的①-②绕组并联了尖峰脉冲吸收电阻R2，以改善Q1的开关特性。
(4)充电电路当充电电路处于空载时。
R8上无电流流过，Q3的e-b结电压基本相等，Q3截止，LD2(绿灯)灭，电源指示灯LD1(红灯)亮；进行充电时，充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通，LD2亮，表示正在充电。
随着电池不断地充电，其充电电流逐渐减小，R8上的压降也随之减小，当Q3的e-b结偏压V3e-b小于0．7V时，Q3截止，LD2熄灭，表示电已充满。
工作原理检修(1)拆，看电路板上有无明显的原件烧焦现象，(2)无输出电压应首先查R1、D6是否正常。
常见Q1击穿性损坏后使R1烧毁开路。
而Q1损坏的原因，除了稳压控制环路异常外，还有因D1~D4之一短路性损坏所致。
当D6击穿时，开关电源也会因负载短路性保护而无输出电压。
(3)输出电压偏低查C1、C2是否失效，Z1是否漏电。
常见Z1反向漏电、R6阻值变大而使输出电压偏低。
在检修时，建议用MJE13003等中功率管代换Q1。
当R1开路时，建议用0.2A的保险管内的熔丝，直接焊在原R1焊盘处，取代R1，以提高保护性能。
USB充电器套件制作原理解说时间：2010-04-07 22:58:24 来源：作者：USB充电器套件，又名MP3MP4充电器，输入AC160-240V，50/60Hz，额定输出：DC 5V250mA（标签贴纸为500mA，如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。
当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。
因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。
当然，如果需要输出5V500MA的话，就需要将R1适当改小。
注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都可能会损坏。
给的大家收到货后，先熟悉一下电路原理图，分析一下原理，再测量一下各元件，最后再小心来装配。
安装注意事项：安装之前请不要急于动手，应先查阅相关的技术资料以及本说明，然后对照原理图，了解印刷电路板、元件清单，并分清各元件，了解各元件的特点、作用、功能，同时核对元件数量。
注：Z1、D2、D3、D4，IC1本种组装没有配备，电路板是设计的多用途的，本套件只用到半波整流，只有一个1N4007整流，请大家不要自己多装其它的二极管，参考图中样板做就行了，样板已经测试过是OK的，在工厂做过的朋友就知道，工厂都是按照样板生产的。
正确插入元件，按照从低到高、从小到大的顺利安装，极性要符合规定。
对于手工安装，元件应分批安装。
如此板先电阻→二极管→三极管→电容→变压器→USB座1、Q1、Q2千万不要装错，Q1应选用耐压500V以上具有开关特性的管子，Q2耐压几十伏就行了，Q2适合选放大特性好的管子，这两种管子的管脚排列可能会不同常规，请以测量为准。
2、IC1、D6请千万不要装错，同样是玻璃封装的二极管，一个是4.3V的稳压二极管，一个普通二极管，其中IC1只是PCB板上的符号，二极管只占用两个PCB元件孔。
3、1N4007、FR107、1N5819请不装错，1N4007是低频二极管，FR107是高频高压二极管，1N5819是低电压高频肖特基二极管，都是不能装错位置的。
（代换关系：FR107可以代替1N4007，反之则不行；而1N5819则不能用其它二极管代替，1N5819的导通电压很低，相当于锗管的导通电压，因此，低电压整流效率很高，如果一定要用其它二极管代替，则出输出功率下载，发热严重，效率变低。
）记住：FR104(7)是高频输出整流二极管，1N4007才是电源整流二极管。
通电测试线路板：仔细检查线路板安装无误后，要通电试板时，可以在PCB板直接焊一个220V插头线，为了安全起见，请大家先在电源串联一个10W的白炽灯泡，以防止短路或者接错，千万注意安全，还有，元件一不小心就烧坏了，烧坏了需要再买才行。
如果安装无误，用万用表可以测得USB1脚和4脚应有5V的电压输出，电源指示灯亮，确认电路板装配无误。
JC820型手机万能充电器套件制成后，适合充容量为250～3000mA锂离子、镍氢电池；充电时，七彩灯闪烁，指示灯的颜色依次变化，发出绚丽多彩的七彩光芒，饱和后熄灭；内设自动识别线路，可自动识别电池极性；输出电压为标准4.2V，能自动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使用寿命，是移动电话的理想伴侣。
本套件采用分离元气件的开关电源电路，适合学校教学，具有制作成功率高、电路可靠、体积小、重量轻、效率高等优点。
适合电子爱好者安装使用。
主要技术参数是输入：AC220V50/60HZ。
卡针处输出：DC 4—4.2V200±80mA；USB接口处输出：DC 5V，180 ±80mA。
一、电路工作原理本电路由开关电源和充电电路两部分组成。
下图是电路原理图1、开关电源。
开关电源是一种利用开关功率器件并通过功率变换技术而制成的直流稳压电源.对电网电压及频率的变化适应性强等优点。
本套件利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。
当接入电源后，通过整流二极管VD1、R1给开关管Q1提供启动电流，使Q1开始导通，其集电极电流I c在L1中线性增长，在L2中感应出使Q1基极为正，发射极为负的正反馈电压，使Q1很快饱和。
与此同时，感应电压给C1充电，随着C1充电电压的增高，Q1基极电位逐渐变低，致使Q1退出饱和区，Ic开始减小，在L2中感应出使Q1基极为负、发射极为正的电压，使Q1迅速截止，这时二极管VD1导通，高频变压器Ｔ初级绕组中的储能释放给负载。
在VT1截止时，L2中没有感应电压，直流供电输人电压又经R1给C 1反向充电，逐渐提高Q1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。
这里就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压，在C4的两端获得9V的直流电，供充电电路工作。
2、充电电路。
Q2与CH（七彩发光二极管）组成充电指示电路。
R7与PW（红色二极管）组成电池好坏检测及电源通电指示电路。
Q4、Q5、Q6、Q7组成自动识别电池极性的电路。
当充电端1接电池的正，端2接电池的负时，充电回路是电源的+、Q5（发射极）、Q5（集电极）、端1接+ 、Q7（饱和）、端2接-；当充电端2接电池的正，端1接电池的负时，充电回路是电源的+、Q4（发射极）、Q4（集电极）、端2接+、Q6（饱和）、端2接-。
即可完成自动极性的识别，保证充电回路自动工作。
二、制作过程1、全套散件图拿到套件袋后，轻轻打开后，里面有“前后盖、电路板、元气件袋、透明面壳”。
