电厂密封油系统工作原理、作用及运行调整
电厂密封油系统工作原理作用及运行调整
电厂密封油系统工作原理作用及运行调整一、工作原理：1.油泵工作原理：电厂密封油系统中的油泵通常采用离心泵。
当电机启动后，驱动油泵工作，通过离心力将油吸入油泵，然后通过油管路输送到需要润滑的零部件上。
2.油冷却器工作原理：油冷却器通常采用换热方式，通过传热器将油中的热量传递给冷却介质，使油温降低。
这样可以保证油的温度稳定在一定范围内，防止油温过高导致油的粘度降低，润滑效果变差，增加机械零部件的磨损。
3.油滤器工作原理：油滤器的作用是过滤油中的杂质和污染物，保证油的清洁度。
当油泵将油吸入后，通过油滤器过滤后，杂质和污染物被拦截下来，只有洁净的油能够流入需要润滑的零部件上。
二、作用：1.提供润滑：电厂中的机械设备通常运转速度较快，摩擦与磨损严重。
密封油系统能够将润滑油输送到机械设备的摩擦部位，减少摩擦阻力，降低机械零件磨损，提高设备的运行效率。
2.冷却传热：机械设备的运转会产生大量的热量，密封油系统通过油冷却器将油的热量传给冷却介质，保持油的温度稳定，防止油温过高。
3.清洁油品：油滤器能够过滤油中的杂质和污染物，保持油的清洁度，减少机械设备的故障和损伤。
三、运行调整：1.检查油位：定期检查油箱中的油位，确保油的储量足够。
如果油位过低，应及时添加新的润滑油。
2.检查油品质量：定期检查油滤器和油冷却器的工作状态，并更换过滤器和清洗冷却器，保持油品质量的稳定。
3.清洗油路：定期清洗油路，除去沉积在油路中的污染物，防止其对油路产生阻塞影响油的流动。
4.检查油泵工作状态：定期检查油泵的工作状态，确保其正常运行。
如果油泵发生故障，应及时更换或修理。
5.调整油温：定期检查油冷却器的效果，确保油的温度控制在适宜的范围内。
根据需要，可以调整冷却介质的流量和温度，以满足设备需求。
总结：电厂密封油系统是保证机械设备正常运行的重要部件，它的工作原理主要包括油泵的工作、油冷却器的换热和油滤器的过滤等。
该系统的作用主要有润滑、冷却传热和清洁油品。

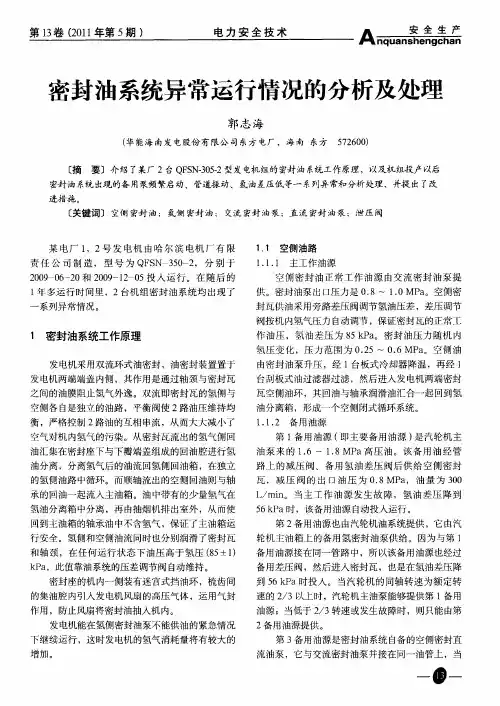

密封油系统异常运行情况的分析及处理
回到 主油箱 的轴承油 中不含氢气 ，保证 了主油箱运 行安全 。氢侧和空侧 油流 同时也分 别润滑 了密封瓦
和轴 颈 ，在任 何运 行状 态 下油压 高于 氢压 （５ ） ８ ±１
第 ２备用油源也 由汽轮机油 系统提供 ，它 由汽 轮机主 油箱上 的备用 氢密封 ０ｍｍ） 自空侧密 ３ ４ 取 封 油母 管 （０ｒｍ） ８ ａ ，接 口后 １０ｍｍ 是备用 差压 阀 ３
信 号 管接 １，接 口后 ３ ０ｍｍ 是 主差 压 阀 信号 管 。 ２ １ ３
发 电机 励端氢侧 密封油压 ０ ３ ａ且管道是 凉的 ， ．２ ＭＰ
下继 续运行 ，这 时发 电机 的氢气消耗量将有 较大 的
增加 。
Ａ而
尽快检修交 流油泵 。
电 力 安 全 技 术
开关 闭到开 ｉ ３ ／。
第 １ 卷 （ １ 年第 ５ ） ３ ２ １ ０ 期
氢 油差压 降到 ３ Ｐ ５ｋ ａ时 ，启动 空侧密封 直流油 泵 ，
氢油 差压 可 恢 复 到 ８ Ｐ 。 因直 流 电源 有 限 ，应 ５ｋ ａ
泵 经常联 启 ，且每 次都 是 ２台泵 均联 启 。１ 号机 组 ２０ ０ ９年 ６～ １ 共联 启 ９次 ，２ 机 组 投 产 ２个 ０月 号 月联启 ６ 。每次联 启 ，查氢 油差压值 模拟量 都没 次 达 到联启值 ，空侧 密封交流 油泵也 无异常 ，泵 联启
信号取 自开 关量 。
备 用油源接在 同一管路 中，所 以该备 用油源 也经过
ｋａ Ｐ ，此值靠 油系统 的压差调 节 阀 自动 维持。 密封座的机 内一 侧装有迷 宫式挡油环 ，梳齿 间
的集 油腔 内引入发 电机风扇 的高压 气体 ，运 用气封 作用 ，防止风扇将密封 油抽 入机 内。
密封油系统工作原理、作用及运行调整
密封油系统工作原理、作用及运行调整一、密封油流程空侧来油一路就是主油箱，一路就是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。
其中油泵出口引出一路向密封油箱补油用.压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管.空侧密封瓦回油经氢油分离器回至主油箱,在氢油分离器内析出得氢气及油烟排至机房顶部。
氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦.平衡阀取样:一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管.氢侧密封瓦回油回至密封油箱。
发电机内氢气与密封油箱内氢气有连通管相连。
发电机密封油系统得作用就是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体得纯度与压力不变.我厂发电机采用双流环式密封.双流环式密封采用双流环式密封瓦,它有两套独立得循环供油系统，一为空侧油系统，另一为氢侧油系统.其主要特点有：１）氢侧与空侧各有一股油注入密封瓦,氢侧油自成一个闭式循环系统,一方面避免了溶有空气得空侧油流入氢侧，影响机内得氢气纯度；另一方面氢侧回油中得氢气在任何时候也不排向大气，都将回到机壳内。
氢侧油流中溶有得氢气如达到饱与后就不再继续溶入，氢气也就不致被油无**地带走。
因此即使在高氢压下，也不会出现耗氢过多得问题;2）在氢侧进油管上加装油压自动平衡阀，调节氢侧与空侧之间得油压，使之保持恒定与压差在规定范围之内(氢侧与空侧密封油差压≤±1、５KP ａ）,从而使两个回路之间得油量交换达到最小,大大减少空气对氢气得污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时,另一股油仍可维持向密封瓦供油，从而提高了运行得可靠性。
主要部件得作用及动作原理：1、氢侧密封油箱得作用：（1）封住氢气，使氢系统与油系统隔离。
这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危险;(2）对密封瓦得氢侧回油起到沉淀与分离作用。
发电机密封油系统
空侧密封油压下降： 1、发现密封油压下降，应检查空侧密封油泵出口压力和母管压力，若系滤网堵，引起母管压力下降，应立即旋转清洗，如堵塞严重应将备用滤网投运，将原运行滤网隔离，并联系检修处理。 2、如系空侧密封油泵故障引起母管压力下降，注意备用差压阀动作正常，油/氢差压保持在0.056MPa，如油/氢差压不能维持，继续下跌至0.035MPa，则注意直流密封油泵自动投入，否则应立即手操启动直流密封油泵运行。 3、直流密封油泵启动后，注意维持油/氢差压0.084MPa。 4、 若空侧交、直流密封油泵和高压备用油源短时间无法恢复，密封油源仅为机组润滑油系统供应，应将发电机内氢压降至0.014MPa或更低。同时应作故障停机处理。
↙
↙
1MPa 4.62m3/h 3KW
氢侧密封油泵:
三、密封油系统相关逻辑
1、 正常运行时，空侧密封油压力高于氢气压力0.084MPa。 2、 第一备用油源为主油泵和氢密封备用油泵提供的高压备用油。当空侧密封油压力降到仅高于氢气压力0.056MPa，备用差压阀开启调节，第一备用油源投入，并建立稳定高于机内氢压0.056MPa的空侧密封油压。 3、 第二备用油源为空侧直流密封油泵。当主油源和第一备用油源都因故停止供油，密封油压力降到仅高于氢气压力0.035MPa时，空侧直流油泵联动，维持油/氢差压在0.084MPa,同时“密封油压低”及“空侧直流油泵联动”报警。若空侧交流密封油泵和汽轮机高压油源不能在短期内恢复，应将氢压降低至14kPa或更低。 4、 第三备用油源来自汽轮机低压润滑油，该油源在密封油装置入口处的压力不得低于20kPa，该油源投入运行时，维持机内氢压为14kPa或更低。 5、 氢侧密封油泵进出口差压低至0.035MPa，备用油泵自启。 6、 密封油备用油压力正常时大于0.88MPa，当降到0.7MPa时， “密封油备用油压力低” 报警，并送信号至ATC。 7、 氢侧回油箱油位降至液位中心线下-110mm，氢侧回油箱油位低报警。 8、 空、氢侧密封油过滤器前后差压达50kPa，空、氢侧密封油过滤器压降高报警。
密封油系统
第六章发电机密封及冷却系统第一节发电机密封油系统一、概述由于我们的发电机定子铁芯及其转子部分采用氢气冷却，为了防止运行中氢气沿转子轴向外漏，引起火灾或爆炸，因此在发电机的两个轴端分别配置了密封瓦（环），发电机密封瓦（环）所需用的油（对于我厂来讲其实就是汽轮机轴承润滑油），人们习惯上按其用途称之为发电机密封油，而整个维持发电机密封油正常供应的所有设备的组合体就称为发电机密封油系统。
密封油系统主要作用：1)防止氢气从发电机中漏出；2)向密封瓦提供润滑以防止密封瓦磨损；3)尽可能减少进入发电机的空气和水汽。
密封油系统工作原理:本发电机密封油系统采用双流环式轴封（密封瓦）装置。
其密封原理如图6-1。
汽轮发电机双流环式轴封瓦内有两个环形供油槽，供油槽内的油压始终高于发电机内的氢气压力，从而防止氢气从发电机内部漏出。
在密封瓦内的两个供密封用的油槽，形成了两道油流，这两道密封油流之间由独立的两套油源分别供给。
靠近电机内部氢气侧的油流，我们称之为氢侧密封油，简称氢侧油。
靠近大气和空气接触的油流，称之为空侧密封油，简称空侧油。
密封油除了供密封瓦起密封作用外，对密封瓦还可以起到润滑降温作用。
当这两股密封油的供油压力趋于平衡时，油流将不在两个供油槽之间的空隙中串动。
密封油系统的氢侧供油将沿着轴朝发电机内侧流动，而密封油系统的空侧供油将沿着轴朝外部轴承一侧流动。
由于这两个系统之间油的压力在理论上保持相等，油流在这两条供油槽之间的空间内将保持相对平衡，不发生相互串油现象。
密封瓦供油槽之间的油压通过外部不间断的调节，保证其提供的油源之间相对平衡，且维持油压高于发电机内部氢气一个固定的压力值。
图6-1 密封油系统原理示意图二、轩岗轩岗一期2×660MW机组密封油系统1、密封油系统的组成:本密封油控制系统由下列部件构成:空侧交流泵、空侧直流泵、氢侧交流泵、氢侧直流泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油-水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、变送器及联接管路等等。

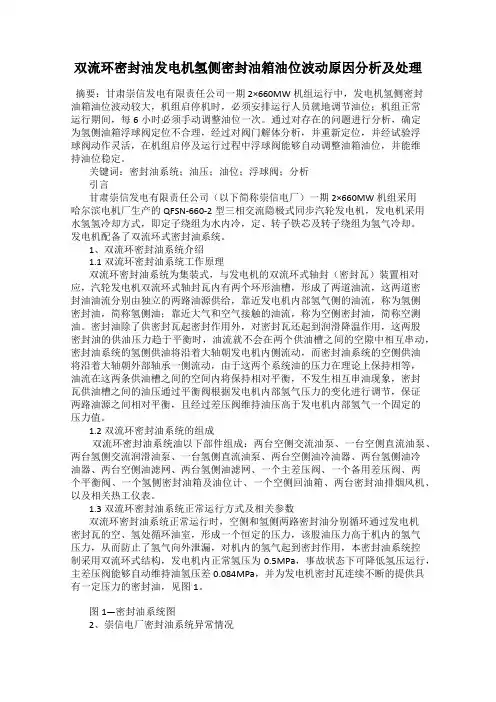

双流环密封油发电机氢侧密封油箱油位波动原因分析及处理
双流环密封油发电机氢侧密封油箱油位波动原因分析及处理摘要：甘肃崇信发电有限责任公司一期2×660MW机组运行中，发电机氢侧密封油箱油位波动较大，机组启停机时，必须安排运行人员就地调节油位；机组正常运行期间，每6小时必须手动调整油位一次。
通过对存在的问题进行分析，确定为氢侧油箱浮球阀定位不合理，经过对阀门解体分析，并重新定位，并经试验浮球阀动作灵活，在机组启停及运行过程中浮球阀能够自动调整油箱油位，并能维持油位稳定。
关键词：密封油系统；油压；油位；浮球阀；分析引言甘肃崇信发电有限责任公司（以下简称崇信电厂）一期2×660MW机组采用哈尔滨电机厂生产的QFSN-660-2型三相交流隐极式同步汽轮发电机，发电机采用水氢氢冷却方式，即定子绕组为水内冷，定、转子铁芯及转子绕组为氢气冷却。
发电机配备了双流环式密封油系统。
1、双流环密封油系统介绍1.1双流环密封油系统工作原理双流环密封油系统为集装式，与发电机的双流环式轴封（密封瓦）装置相对应，汽轮发电机双流环式轴封瓦内有两个环形油槽，形成了两道油流，这两道密封油油流分别由独立的两路油源供给，靠近发电机内部氢气侧的油流，称为氢侧密封油，简称氢侧油；靠近大气和空气接触的油流，称为空侧密封油，简称空测油。
密封油除了供密封瓦起密封作用外，对密封瓦还起到润滑降温作用，这两股密封油的供油压力趋于平衡时，油流就不会在两个供油槽之间的空隙中相互串动，密封油系统的氢侧供油将沿着大轴朝发电机内侧流动，而密封油系统的空侧供油将沿着大轴朝外部轴承一侧流动，由于这两个系统油的压力在理论上保持相等，油流在这两条供油槽之间的空间内将保持相对平衡，不发生相互串油现象，密封瓦供油槽之间的油压通过平衡阀根据发电机内部氢气压力的变化进行调节，保证两路油源之间相对平衡，且经过差压阀维持油压高于发电机内部氢气一个固定的压力值。
1.2双流环密封油系统的组成双流环密封油系统油以下部件组成：两台空侧交流油泵、一台空侧直流油泵、两台氢侧交流润滑油泵、一台氢侧直流油泵、两台空侧油冷油器、两台氢侧油冷油器、两台空侧油滤网、两台氢侧油滤网、一个主差压阀、一个备用差压阀、两个平衡阀、一个氢侧密封油箱及油位计、一个空侧回油箱、两台密封油排烟风机、以及相关热工仪表。
氢气、密封油、定冷水资料
发电机氢气、密封油、定冷水系统部分资料1.概述氢油水控制系统是发电机的辅助系统。
它分为三个部分：即氢气控制系统，密封油系统和定子线圈冷却水系统。
1.1氢气控制系统：用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，干燥机内氢气。
1.2密封油系统（或称密封瓦供油系统）：用以保证密封瓦所需压力油（又称密封油）不间断的供应，以密封发电机内的氢气不外泄。
1.3定子线圈冷却水系统：用以保证向定子线圈不间断地供水。
监视水压、流量和电导率等参数。
系统还设有自动水温调节器，以调节定子线圈冷却水进水温度，使之保持基本稳定。
设置了离子交换器，用以提高进入定子线圈冷却水的水质。
2. 氢气控制系统2.1主要技术参数2.1.1发电机壳内：额定氢压：0.25MPa（表压）氢气纯度：＞96%（容积比）氢气露点-5~25℃（0.25MPa 压力工况下）2.1.2发电机及氢气管路充氮容积：71m32.1.3发电机及氢气管路系统（不包括制氢站储氢设备及氢母管）漏氢量≤充氢容积5%。
2.1.4气体置换所需要气体容积时间如下表2.2氢气系统工作原理当发电机及气体管路需要用压缩空气做气密试验时，从气体控制站上引入压缩空气，经过气体干燥器脱除水份后在沿着管路进入发电机内。
气密试验合格后，将机内压缩空气排至厂房外。
当发电机内是空气（或氢气时），禁止直接向机内充入氢气（或空气）。
以避免机内形成具有爆炸浓度的空氢混合气体。
为此发电机及氢气管路系统必须进行气体置换。
系统中设置有专用二氧化碳汇流排，可将标准气瓶中的二氧化碳（或氮气）从最高15MPa经减压器降至0.2~0.5MPa,然后沿着管路从发电机底部进入发电机。
中间气体被置换出发电机时，沿着氢气母管排至厂房外。
气体控制站上设置有两套自动补氢装置。
一路是电磁阀，它和压力控制器中的常闭开关串联在一个电气回路中，当发电机内氢气压力降至低限整定值时，压力控制器中的开关闭合，电磁阀带电开启，氢气通过电磁阀进入发电机内。
发电机组密封油系统工作原理图解及发电机进油分析
发电机组密封油系统工作原理图解及发电机进油分析一、密封油系统的功能和特点1、向密封瓦提供二个独立循环的密封油源2、2、保证密封油压力高于发电机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧油压相等，其压差限定在允许变动的范围之内。
3、3、通过热交换器冷却密封油，从而带走因密封瓦与轴之间的摩擦损耗而产生的热量，确保瓦温与油温控制在要求的范围之内。
4、4、通过滤油器，去除油中杂物，保证密封油的清洁度。
5、5、通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和氢气。
6、6、空侧油路备有多路备用油源，以确保发电机安全、连续运行。
7、7、利用压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。
8、8、空、氢侧各装有一套加热器，以保证密封油的运行油温始终保持于所要求的范围之中。
9、9、密封油系统大部分部件集中安装于一块底板中，便于运行巡检和维修。
二、密封油系统工作原理图?三、空侧密封油路由交流电动机驱动的空侧密封油泵，从空侧油箱取得油源，它把一部分油升压后经冷油器、滤油器注入密封瓦的空侧，另一部分油则经过压差阀流回到空侧油泵的入口。
通过压差调节阀的调节，使密封瓦处的空侧密封油压始终保持在高出发电机机内气体压力0.084MPa的水平上。
空侧直流密封油泵使油以相同方式循环。
四、氢侧密封油油路氢侧密封油泵从氢侧回油控制箱取得油源。
它把一部分油升压后经冷油器、滤油器、平衡阀注入密封瓦的氢侧。
油泵装有旁路管道，通过节流阀对氢侧油压进行粗调。
氢侧油压则通过平衡阀进行细调，并使之自动跟踪空侧油压，以达到基本相同的水平。
氢侧直流密封油泵以相同的方式循环。
五、消泡箱简介从氢侧密封瓦出来的油先流入到消泡箱中，在那里气体得以从油中扩容逸出。
消泡箱装于发电机下半端盖中，通过直管溢流装置使箱中的油位不至于过高。
消泡箱汽励端各装有一个，在它们之间的连接管道上装有一U形管，以防止汽、励两端风扇压差不一致，使油烟在发电机内循环流动。
单流环VS双流环VS三流环密封油系统简介
一，密封油系统的作用？为了防止发电机运行中氢气外泄而引起燃烧爆炸，维持发电机内部氢气的纯度和压力不变，在发电机端（励磁端和汽机端）轴伸出处的静止和转动部分，各装有一套密封装置—密封瓦，其间供以压力高于氢压0.03～0.08Mpa的压力油，形成油环，以密封发电机内的氢气，使其不能向外泄漏。
同时也防止油压过高而导致发电机内大量进油。
二、在调试过程中常见的发电机密封油系统采用单流环密封、双流环密封和三流环密封。
（1）单流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：主密封油泵(两台互为备用)、事故直流密封油泵、密封油真空泵、密封油再循环泵、氢气分离箱、空气析出箱、密封油真空油箱及油位信号器、差压阀、截止阀、逆止阀、浮球阀、节流孔板、压力表、温度计、滤网、油泵出口卸载阀(两台主密封油泵出口和事故直流密封油泵出口)、变送器及联接管路。
（2）双流环密封油系统：密封油源来自汽轮发电机组润滑油系统。
密封油系统主要由下列部件构成：空侧交流密封油泵、空侧直流密封油泵、氢侧交流密封油泵、氢侧直流密封油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油－水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、安全阀、差压变送器及联接管路等。
（3）三流环密封油系统：主要设备有：空侧密封油箱、空侧排烟风机、空侧密封油泵、双过滤器、空侧密封油冷却器、真空密封油箱、真空泵、密封油真空油泵、汽端H2密封油泵、励端H2密封油泵、空侧油-氢差压控制阀，仪表箱和就地仪表及联接管路阀门等。
密封油系统运行回路包括：空侧密封油运行回路、真空油运行回路、H2侧密封油回路。
正常运行时，由差压调节阀自动调整密封油进油压力，使该压力自动跟踪发电机内气体压力且使油-氢差压稳定在0.05～0.08MPa。
当密封油泵不能正常工作时，由事故油泵供给密封瓦所需的密封油。
三、各个系统（一）单流环密封油系统：1.系统图及工作原理：在正常运行方式下，汽轮机来得润滑油进入密封真空油箱，经主密封油泵升压后由差压调节阀调至合适的压力，经滤网过滤后进入发电机的密封瓦，其中空气侧的回油进入空气析出箱，氢气侧的回油进入氢气排泄扩大箱后再向下流入浮子油箱，而后依靠差压流入空气析出箱。
密封油系统原理
1流程及运行方式本系统采用单流环式，密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内氢压(气压)一定数量值。
以防止发电机内氢气沿转轴与密封瓦的间隙向外泄露，同时也防止油压过高而导致发电机内大量进油。
密封油系统中主要包括：正常运行回路、事故运行回路、紧急密封油回路（即第三密封油源）、真空装置、压力调节装置及开关表盘等。
这些回路和装置可以完成密封油系统的自动调节、信号输出和报警功能。
1.1正常运行回路：轴承润滑油管路→真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→机内侧（以下称氢侧）→扩大槽→浮子油箱→→→→→→空侧排油（与发电机轴承润滑油排油混合，下同→→空气抽出槽→轴承润滑油排油→汽机主油箱1.2事故运行回路：轴承润滑油管路→事故密封油泵（直流泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→→空气抽出槽→轴承润滑油排油→→空侧排油→汽机主油箱此运行方式下，由于密封油得不到净化处理，须对氢气纯度加强监视，定时排补氢，尽快回到正常方式。
1.3 轴承润滑油→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮→空侧排油→→子油箱→→→空气抽出槽→轴承润滑油排油→汽机主油箱此运行回路的作用是在主密封油泵和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发电机内氢气。
此时发电机内的氢气压力必须降到0.05MPA～0.02MPA，机组负荷亦应相应下调。
此运行方式亦适用于机组油系统启动过程中充氢气前。
1.4补充运行方式真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→真空油箱→空侧排油机组启动准备阶段当发电机内充有氢气，而润滑油系统须应急停运时，可采用，但须保证密封油真空箱高真空，以利于循环畅通。
根据现有资料分析，应可使系统连续运行，同时须监视密封油真空油箱油位，若油位持续下降，仍排氢将密封油系统停运。
发电机密封油及气体置换注意事项
发电机密封油及气体置换注意事项一、密封油的作用大容量火力发电机普遍采用氢气作为冷却介质。
密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内氢压一定数量（0.056±0.02MPa），以防止发电机内氢气沿转轴与密封瓦之间的间隙向外泄漏，同时也防止油压过高而导致发电机内大量进油（油氢差压控制），系统主要包括三台密封油泵（两台交流、一台直流），再循环泵、真空泵，密封油箱及滤网，差压阀，空侧析出箱（空气抽出槽），密封油膨胀箱（氢气扩大箱）、浮球箱、真空箱、两台空侧防爆风机、压力开关，温度计等热工设备。
系统供油直接由汽机润滑油母管（第三路源）供给，为保证系统的可靠性，在特殊情况下，也可直接由主机润滑油系统供给，密封油系统是根据密封瓦的形式而决定的，最常见的有双流环式密封油系统和单流环式密封油系统，我厂为单流环式密封油系统。
二、密封瓦原理结构及系统配置发电机端部的密封瓦结构有单流环、双流环以及三流环等类型。
我厂为单流环式密封油系统。
发电机采用氢气冷却，为防止运行中氢气沿转子轴向外漏，引起火灾或爆炸，机组配置了密封油系统，向转轴与端盖交接处的密封瓦循环供应高于氢压的密封油。
本机组的密封油路只有一路，分别进入汽轮机侧和励磁机侧的密封瓦，经中间油孔沿轴向间隙流向空气侧和氢气侧，形成了油膜起到了密封润滑作用。
然后分两路（氢侧、空气侧）回油。
单流环密封瓦结构的系统配有密封油真空箱、密封油泵、密封油再循环泵、过滤器、冷却器、差压调节阀、真空泵、氢侧回油分离箱、排烟风机等设备1000MW汽轮发电机单流环系统正常运行状态密封油循环如图1所示。
1差压调节器系统内设置1台差压调节器,维持氢油压差值0.05MPa。
当发电机内氢气压力在0~0.05MPa变化时,在发电机转轴处通过密封油系统调节器能够自动维持氢油压差值恒定。
该调节阀用于自动调整密封瓦进油压力，使该压力自动跟踪发电机内气体压力且使油—气压差稳定在所需的范围之内，油—氢差压信号作用于差压阀中部活塞两端，当两端受力超出整定值时，活塞带动阀芯移动，从而调整差压阀的开度。
密封油系统介绍
主 要 内 容
一、密封油系统作用 二、密封油系统流程及工作原理 三、密封油系统各部件介绍 四、密封油系统启停操作及运行注意事项 五、密封油系统的运行状态 六、密封油油位的调整 七、防止发电机进油措施 八、典型案例分析
一、密封油系统作用
一、防止氢气从发电机内逸出，引起氢压降低。
由于氢冷汽轮发电机的转子轴伸必须穿出发电机的端 盖， 不可避免地存在着间隙，而发电机内充满带有一定 压力的氢气，若没有密封装置，氢气将沿着转轴与端盖之 间的间隙逸出，引起发电机内氢压的降低。 密封油系统的设置便是保证密封油油 压高于机内氢 气压力某一个规定值，以防止发电机内氢气的逸出。
密封油系统流程及工作原理
第二备用油源∶ 是由汽机主油箱上的备用交流密封油泵提供，当汽机 转速低于2850r/min或发生故障且氢油压差降到0.056MPa 时，则由备用交流密封油泵提供密封油。该油源由备用压 差调节器控制自动投入调节，维持油氢压差0.056MPa。 第三备用油源∶ 是由直流密封油泵提供，当氢油压差降到0.035MPa时， 启动直流密封油泵，使密封油压恢复并保证油氢压差 0.084MPa。该油泵只允许运行1小时左右,如前两级油源短 时间内不能恢复运行，应将氢气压力降到0.014MPa，以免 直流油泵停运后引起漏氢。
密封油系统启停操作及运行注意事项
8、空、氢侧密封油泵入口门打开。 9、氢侧密封油泵出口再循环门适当开启。 10、准备投运的空、氢侧密封油冷却器油侧入、出口门打开。 备用冷却器油侧出口门关闭，入口门打开，水侧入口门关 闭，出口门打开。 11、空、氢侧密封油准备投运滤网入、出口门开启，备用滤 网出口门开启，进口门关闭。 12、将空侧密封油泵出口母管手动门打开。 13、完全退出氢侧回油箱上下四个顶针手轮,使两个浮球阀 处于自由状态。
发电机密封油系统讲解讲课文档
2、浮子油箱
氢侧回油经扩大槽后进入浮子油箱，该油箱的 作用是使油中的氢气进一步分离。浮子油箱内 部装有自动控制油位的浮球阀，以使该油箱中 的油位保持在一定的范围之内。浮子油箱外部 装有手动旁路阀及液位视察窗，以便必要时人 工操作控制油位。
第二十页，共55页。
浮子油箱的浮球调节阀结构图
b)先打开阀门J1引入氢压，紧接着打开阀门J2，直至全开，再全开阀门J4（进油阀）
。
c)逐步关闭旁路门，同时逐步打开出油阀门J3，直至旁路门全关、J3全开，此时压 差阀投入运行。
第二十九页，共55页。
6、密封油真空装置
密封油真空装置主要是指真空油箱、真空泵和 再循环泵。它们是单流环式密封油系统中的油 净化设备。
第二十五页，共55页。
5、油氢差压调节阀 • 发电机密封油系统油压始终高于氢压运行以保证发电机不
漏氢，油氢差压调节阀是实现这一任务的关键设备。
• 油氢差压调节阀用于发电机组密封油系统是通过氢压与弹簧压力之和同 油压进行比较，当有压差时，阀杆产生上下运动，从而影响阀口的开度 ，使压差阀出口流量及压力发生相应变化，并最终实现压力平衡。之时
第十七页，共55页。
发电机密封油系统原理简图
第十八页，共55页。
密封油系统——密封油系统主要设备及其功能
1、扩大槽
发电机氢气侧(以密封瓦为界)汽端(简称T)、励端( 简称G)各有一根排油管与扩大槽相连，来自密封环的排油
在此槽内扩容，以使含有氢气的回油能分离出氢气(H2),油 向下经管路流至浮子油。扩大槽里面有一个横向隔板 ，把油槽分成两个隔间，之间可通过外侧的U形管连 接，目的是防止因发电机两端之间的风机压差而导致 气体在密封油排泄管中进行循环。扩大槽内部有一管 路和油水探测报警器(LSH--202)相连接，当扩大槽内 油位升高超过预定值时发出报警信号。
发电机氢气纯度下降的原因及处理措施分析
发电机氢气纯度下降的原因及处理措施分析随着经济发展速度的加快，人们用电量的增加，有效的推动了电力行业的发展。
发电机作为电厂重要的运行设备，其在长时间运行过程中极易发热，所以利用氢气冷却器来达到降温的作用，确保发电机能够稳定的运行。
但在发电机运行过程中，有许多因素都会对氢气的纯度带来较大的影响。
文章从密封油系统的工作原因原理入手，对影响发电机氢气纯度的因素进行了分析，并进一步对发电机氢气纯度下降的故障、原因和处理进行了阐述。
标签：氢冷发电机；密封油；氢气纯度；浮球阀；处理1 系统概述某发电厂2号发电机系QFSN-600-2YHG型汽轮发电机，该型号发电机采用的冷却方式是：定子绕组水内冷，转子绕组氢气内冷，定子铁芯及其结构件表面氢气冷却。
正常运行时额定氢压0.4M Pa，露点-5℃-25℃，氢气纯度≥98%。
当氢气纯度≤95%时通过排污、补氢来提高氢气纯度。
为了防止发电机内的氢气外泄，采用了双流环式密封瓦，通过密封油系统的油压进行密封，以确保汽轮发电机组的安全经济运行。
2 密封油系统的工作原理发电机内两端油密封装置的设置，是为了避免在轴端发生氢气泄漏现象的发生。
所以通过油密封装置的供油和控制装置来提供密封油和推力油作用于密封瓦。
而且由于密封油系统具有压差阀，所以可以通过其对密封油压进行调整，这样在密封瓦和转子轴颈之间的间隙处则会在密封油的作用下从而形成一定的密封油流以维持机内的氢气，将外界的空气与机内的氢气有效的隔绝开来。
通过密封油泵来实现对密封瓦中的空、氢侧密封油的供应，所以在机组稳定运行时，应有效的确保氢侧密封油箱内的油位具有较好的稳定性，不需要对其进行排油和补油操作。
这是由于处于密封瓦内的空、氢侧油压并不一定能够做到绝对的平衡，在这种情况下，空侧和氢侧的油都会出现窜流的情况，再加之外部因素的影响，氢侧密封油箱油位势必会出现一定的变化，而一旦油位发生变化时，当处于上升时，则系统则会将补油阀自动关闭，而将排油浮球阀开启，这样氢侧多余的密封油则会通过油管流至空侧密封油尖处，而在油位下降时，则会通过开启补油浮球阀和关闭排油阀而确保氢侧密封油箱的油位处于正常水平。
1000MW机组气密式油档简介及操作指导（精品论文）
·214·中国信息化工程技术一、气密式油档工作原理及作用：在汽轮机原轴承密封油档内外挡中间部位，通过特殊改造，通入一股干净、净化、常温及恒压的压缩空气，在内外挡中间形成一道气密封腔室。
利用气压密封，有效阻止轴承箱外侧蒸汽漏入轴承箱，解决油中进水和油挡积碳等问题，也可将轴承箱内的透平油有效的密封在轴承箱内，防止汽轮机油的外漏，确保机组的安全稳定运行（见下图）。
二、气密式油档组成：气密式油档主要包括：厂用压缩空气气源管路、两台干燥过滤器、两台加热器及其控制回路、加热器至#1-4油档进气管路、油档进气软管、油档进气压力表（如下图）。
1、过滤干燥器：它包括上盖、中壳和下壳，上盖和中壳均设置有两个圆孔，上盖和中壳的两个对应圆孔之间并排连接有两个铝桶，形成第一过滤室和第二过滤室，下壳的下端用连接头连接有排水装置，排水装置设置有浮球。
本实用新型采用了以上两级三段式过滤结构，即第一过滤室和第二过滤室以及中壳形成三段式过滤结构，第一过滤器和第二过滤器形成两级过滤方式，过滤器中设置有特殊的过滤材料，使得整个压缩过程可以将空气中的水、油、铁锈以及其它杂项彻底的过滤掉，其过滤效率可以达到99.99％。
2、加热器：空气电加热器是专门为气体加热的设备，该设备由管道电加热器本体和控制系统两部分组成。
发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27Al7MO2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。
控制部分采用高精度数显式温控仪、固态继电器等组成可调测温、恒温系统，保证了电加热器的正常运行。
2.1 管道电加热器的规格与参数：（1）内筒尺寸：Φ150*800mm （2）口径规格：DN40（3）筒体规格：Φ250*1181mm （4）筒体材质：碳钢（5）加热元件材质：不锈钢304无缝电加热管（6）进口温度；常温（7）出口温度：100度2.2、控制柜的主要技术指标数据（1）、输入电压：380V±5%（三相四线）（2）、额定功率：6kW （3）、输出电压：≤380V （三相四线）（4）、控温精度：±2℃（5）、控温范围：0～100℃（可调）2.3 管道电加热器结构管道电加热器是由多支管状电加热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐、耐磨等特点。
发电机密封油系统(1)
箱油位正常、差压阀和滤网运行正常、运行密封油泵和循
环油泵工作正常〔泵及电机的出力、声音、振动〕、真空
泵振动及轴承温度正常、真空泵别离器液位和出口管道视
察窗液位正常、仪表箱各监视表计指示正常。
27
七、系统投运操作
在进行发电机气体置换发电机降氢压时控制 机内氢气压力下降速度大约3KPa/min左右， 这样既可以防止排氢速度太快发生氢爆， 另外由于机内氢气压力变化太快引起密封 油回油量的大幅变化，造成密封油浮子阀 调节失常，发电机进油。 在进行发电机气体置换时机内气体压力 控制数值的上下对气体置换所用时间和防 止发电机进油有很大关系。在发电机第一 次充氢时,发电机内气体压力维持0.03---------0.04MPa，因为机内气体压力低，密封油 氢侧回油浮子油箱回油不畅满油造成发电 机进油，经过调整试验发现在进行发电机 28
两半结构，用螺栓把合。
•
在密封瓦座内部有一个机加工槽用于放置油封环并作为
供油的油槽。
8
密封油系统原理简介
• ⑵ 油封环
•
在密封瓦座〔4〕内装有两个油封环〔7〕。每个油封环都
由四段端部相对的环段组成。每个环各环段由定位弹簧〔6〕夹
持在一起。
•
轴密封油由下半密封座进入供油槽，流经两个油封环和发
电机轴〔3〕之间的间隙，然后分别在氢侧〔1〕和空侧〔2〕流
•
引起原因：一是管路和阀门密封不严；二是真空泵抽气能力下降。
•
前者需找出漏点，然后消除；后者那么需按真空泵使用说明书找原
因，并且消除缺陷。
• 真空油箱油位高及其处理方法：
•
引起原因主要是真空油箱中的浮球阀动作失灵所致，说明浮球阀需
要检修，假使一时不能将真空油箱退出运行，那么作为应急处理方法，可以
第九讲 发电机冷却系统和密封油系统
上海交通大学 热能工程研究所
至 大 气
发 电 机
信号至 信号至 信号至 DCS DCS DCS
信号至 DCS
信号至 DCS
信号至 信号至 信号至 DCS DCS DCS
信号至 DCS
信号至 DCS
漏液检测装置
闭 式 水 来 至 闭 式 水
PT MKG30CP001
氢气压力 变送/显示
临时压缩空气来（ 0.5--0.8MPa）
上海交通大学 热能工程研究所
6) 发电机绝缘过热监测装臵
• 发电机绝缘过热监测装臵用以监测发电机内部绝缘材料是否有过热现象 ，以便在早期及时采取必要的措施，防止酿成大事故。 • 其原理是：在发电机正常工作时，流经装臵的干净气体导致装臵产生一 定的微电流，此电流经处理后，在装臵上显示出来。当发电机内绝缘有 过热现象时，绝缘材料因过热而挥发出过热粒子，这些粒子随氢气进入 到监测装臵后，将引起装臵的电流减少。当电流减少到一定程度时，装 臵经自检确认装臵本身无误后将发出报警信号，提示发电机内绝缘部件 有过热现象。
1) 氢气汇流排
• 发电机产生的热量通过氢气耗散，氢气的散热能力相当于空气的8倍。为了 获得更加有效的冷却效果，发电机中的氢气是加压的。 • 氢气汇流排由10瓶组高压汇流排及2级减压阀组成。氢气瓶（电厂自备）通 过软管与汇流排连接。第一级减压阀将瓶内氢压减至2-3MPa，第二级减压 阀再将压力减至1-1.2MPa。减压后的氢气送到氢气控制装臵再减压至发电 机所需的压力（0.5MPa）。按IEC规范要求，连接在汇流排上向发电机供氢 的氢瓶总容积不超过20Nm3。国内常用氢气瓶容量为6m3，即连接并打开的气 瓶为3个。
1）密封油回路
• 正常运行期间，主密封油泵1从密封油真空油箱中抽出密封油，然后通 过冷却器和滤油器把密封油送到轴封。向轴封提供的密封油分别以大 约相同的数量通过轴与密封环间的间隙流向轴封的氢气侧和空气侧。 从轴封的空气侧排出的密封油直接流入轴承油回流管路，再返回到密 封油真空油箱；流向氢气侧的密封油则首先汇聚到发电机消泡室（前 室），然后到氢侧回油箱。 • 提供3台密封油泵用于油的循环。如果主密封油泵1因机械故障或电气 故障不能运行，则主密封油泵2就会自动工作。如果两台泵都出现故障 不能工作，则密封油的供应由备用密封油泵完成而不会间断，因而密 封油的供应是按独立系统设计的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密封油系统工作原理、作用及运行调整
一、密封油流程
空侧来油一路是主油箱，一路是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。
其中油泵出口引出一路向密封油箱补油用。
压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管。
空侧密封瓦回油经氢油分离器回至主油箱，在氢油分离器内析出的氢气及油烟排至机房顶部。
氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦。
平衡阀取样：一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管。
氢侧密封瓦回油回至密封油箱。
发电机内氢气与密封油箱内氢气有连通管相连。
发电机密封油系统的作用是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体的纯度和压力不变。
我厂发电机采用双流环式密封。
双流环式密封采用双流环式密封瓦，它有两套独立的循环供油系统，一为空侧油系统，另一为氢侧油系统。
其主要特点有：1）氢侧与空侧各有一股油注入密封瓦，氢侧油自成一个闭式循环系统，一方面避免了溶有空气的空侧油流入氢侧，影响机内的氢气纯度；另一方面氢侧回油中的氢气在任何时候也不排向大气，都将回到机壳内。
氢侧油流中溶有的氢气如达到饱和后就不再继续溶入，氢气也就不致被油无**地带走。
因此即使在高氢压下，也不会出现耗氢过多的问题；2）在氢侧进油管上加装油压自动平衡阀，调节氢侧和空侧之间的油压，使之保持恒定和压差在规定范围之内（氢侧与空侧密封油差压≤±1.5KPa），从而使两个回路之间的油量交换达到最小，大大减少空气对氢气的污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时，另一股油仍可维持向密封瓦供油，从而提高了运行的可靠性。
主要部件的作用及动作原理：
1、氢侧密封油箱的作用：（1）封住氢气，使氢系统与油系统隔离。
这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危
险；（2）对密封瓦的氢侧回油起到沉淀和分离作用。
使油中所含的氢气分离出来，返回机壳，从而减少了氢气的消耗量；（3）还能起到调节油量的作用。
2、差压调节阀：稳定地维持某一油氢压差值，这个压差值尽可能小，以减小氢侧油量和减轻对机内的污染。
工作原理：压差阀的活塞上面引入机内氢气压力（压力为p1），活塞下面引入被调节并输出的空侧密封油（压力为p），活塞自重及其配重片重量（或调节弹簧）之和为p2（可调节），则使p=p1+p2（上下力平衡）。
当机内氢气压力p1上升时，作用于活塞上面的总压力（p1+p2）增大，使活塞向下移动，加大三角形工作油孔的开度，使空侧油量增加，则进入空侧密封瓦的油压随之增加，直到达到新的平衡；当机内氢气压力p1下降时，作用于活塞上面的总压力（p1+p2）减少，使活塞上移，减少三角形油孔的开度，使空侧油量减少，压力p 随之减少，直到达到新的平衡。
（见图）
3、平衡阀：使密封瓦空、氢两侧油流的油压经络保持恒定，并使两者之间的压差不超过规定值，以保证密封油隙处的油交换量降至最少。
当空侧油压大于氢侧油压较多时，空侧向氢侧窜油量增加，由于空侧油含有较多空气，使发电机内氢气受污染，氢气纯度下降较快；当氢侧油压大于空侧油压较多时，氢侧向空侧窜油量增加，由于氢侧油含有较多氢气，这部分窜油回至空侧后，氢气析出，被排烟风机排出，使发电机内氢压下降加快。
工作原理：平衡阀平衡活塞的上侧引入空侧密封油，下侧引入被调节并输出的氢侧密封油压。
此两种油压分别作用在平衡活塞的两面，当空侧油压高于氢侧油压时，平衡活塞带动阀芯向氢侧移动，加大阀门开度，使氢侧油两增加，，则进入密封瓦的氢侧油压随之增加，直至达到新的平衡；反之平衡活塞带动阀芯向空侧移动，减小
阀门的开度，使氢侧油量减少，其压力也随之减少，直至达到新的平衡。
4、氢气密封油压力、空侧油压力和氢侧密封油压力三者之间的关系
空侧密封油通过压差阀调整跟随机内氢压，使其满足空侧密封油压大于机内氢压0.05±0.02MPa。
压差阀活塞上部与机内氢压相通，下部空侧密封油压相连。
氢气密封油压力通过油压平衡阀调整跟随空侧密封油压力，并保证氢侧与空侧密封油差压≤±1.5KPa。
平衡阀活塞上部为空侧密封油压，下部与氢侧密封油压力相接。
由于发电机两端密封瓦与轴之间的间隙不可能完全一致，造成压差阀投运以后，两个密封瓦的油压也不一致，只要两个密封瓦的油气差压均在
0.05±0.02MPa范围内即可。
油压平衡阀应手动控制，等密封瓦两侧油压基本相同时，再投入平衡阀。
一般应在机组冲动前60小时投入密封油系统。
5、空、氢侧油泵出入口均装有再循环以便调整油泵出口油压。
三、运行调整
1、自动排油电磁阀前后截断门待氢压大于0.15MPa时开启。
2、氢压<0.16MPa时密封油箱用氢侧油泵出口排油
3、油泵运行声音正常振动不超过规定值,空侧密封油泵小于0.05mm,氢侧油泵小于0.10mm。
4、空、氢侧滤网后油压不小于0.588MPa,滤网前、后压差不大于0.05MPa。
5、差压阀,平衡阀跟踪良好,密封油压大于氢压0.04～0.055MPa,空、氢侧密封油压差小于
≤±1.5KPa。
6、投氢时密封油差压阀、平衡阀走旁路，维持空侧、氢侧油压比氢压高0.04～0.055Mpa。
