沥青路面结构计算书
(整理)沥青路面设计计算书
第六章沥青路面设计计算说明书 6.1 交通量计算及分析6.1.1 轴载换算及设计弯沉值和容许拉应力计算表6-1 轴载换算表序号车型名称前轴重(kN)后轴重(kN)后轴数后轴轮组数后轴距(m)交通量1 小客车11.5 23 1 双轮组0 23002 中客车16.5 23 1 双轮组0 10003 大客车28.7 68.2 1 双轮组0 3054 小货车25.75 59.5 1 双轮组0 19005 中货车28.7 69.2 1 双轮组0 5506 中货车23.7 69.2 1 双轮组0 9507 大货车49 101.6 1 双轮组0 6008 其他车50.2 104.3 1 双轮组0 4009 拖挂车60 100 2 四轮组>3 65设计年限15 车道系数0.5 交通量平均年增长率9.5 ％6.1.2 累计标准轴次计算结果一个车道上大客车及中型以上的各种货车日平均交通量Nh= 2725 ,属重交通等级。
当以设计弯沉值和沥青层层底拉应力为指标时:路面营运第一年双向日平均当量轴次: 3332设计年限内一个车道上的累计当量轴次: 17302620 ,属重交通等级。
当以半刚性材料结构层层底拉应力为设计指标时:路面营运第一年双向日平均当量轴次: 2568设计年限内一个车道上的累计当量轴次: 13335280 ,属重交通等级。
路面设计交通等级为重交通等级。
6.2 干燥状态确定土基回弹模量计算设置：输入计算土基回弹模量：E0=60MPa6.2.1 方案一（半刚性基层）6.2.1.1 基本参数新建路面的层数： 5路面设计层层位： 5标准轴载：BZZ-100 设计层最小厚度：150 (mm)6.2.1.2 确定路面设计弯沉值与抗拉强度结构系数公路等级高速公路公路等级系数 1 面层类型系数 1 路面结构类型系数 1路面设计弯沉值: 20.9 (0.01mm)表6-2 容许拉应力表层位结构层材料名称劈裂强度(MPa) 容许拉应力(MPa)1 细粒式沥青混凝土 1.5 0.432 中粒式沥青混凝土 1.2 0.343 粗粒式沥青混凝土0.8 0.234 水泥稳定碎石0.6 0.28根据《公路沥青路面设计规范》（JTG D50—2006）的建议值确定各结构层设计参数。
沥青路面结构计算书
新建路面设计1. 项目概况与交通荷载参数该项目位于西南地区，属于二级公路，设计时速为40Km/h,12米双车道公路，设计使用年限为12.0年，根据交通量OD调查分析，断面大型客车和货车交通量为1849辆/日, 交通量年增长率为8.2%, 方向系数取55.0表1. 车辆类型分布系数根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示。
表2. 非满载车与满载车所占比例(%)表3. 非满载车与满载车当量设计轴载换算系数本公路设计使用年限内设计车道累计大型客车和货车交通量为4,989,710，交通等级属于中等交通。
2. 初拟路面结构方案初拟路面结构如表4所示。
表4. 初拟路面结构路基标准状态下回弹模量取50MPa,回弹模量湿度调整系数Ks取1.00,干湿与冻融循环作用折减系数Kη取1.00,则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为50MPa。
3. 路面结构验算3.1 沥青混合料层永久变形验算根据表G.1.2，基准等效温度Tξ层分为kRiRai)。
各计算结果汇总于表5中。
各层永久变形累加得到沥青混合料层总永久变形表5. 沥青层永久变形计算结果3.2 无机结合料层疲劳开裂验算根据弹性层状体系理论，计算得到无机结合料层层底拉应力为0.480MPa。
根据气象资料，工程所在地区冻结指数F为50.0℃?日，按照表B.1.1，季节性冻土地区调整系数ka 层材料无机结合料层底疲劳寿命为678,769,556。
3.3 贯入强度验算公路所在地区月平均气温大于0℃的月份数为11个月，由此得到对应于贯入度要求。
4. 路基顶面和路表验收弯沉值根据附录B.7节，确定路基顶面和路表验收弯沉值时，采用落锤式弯沉仪，荷载盘半径为150mm，荷载为50kN。
采用拟定的路面结构以及各层结构模量值，路基顶面回弹模量采用平衡湿度状态下的回弹模型乘以模量调整系数kl(kl=0.5)，为25MPa，根据弹性层状体系理论计算得到路表验收弯沉值la为35.2（0.01mm）。

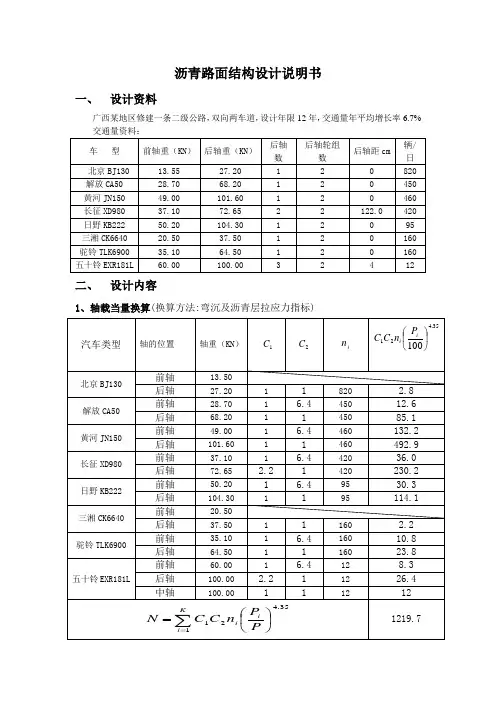

(黎浩光)沥青混凝土路面结构设计计算说明书
沥青路面结构设计说明书一、设计资料广西某地区修建一条二级公路，双向两车道，设计年限12年，交通量年平均增长率6.7% 交通量资料：二、设计内容1、轴载当量换算(换算方法:弯沉及沥青层拉应力指标)注：轴载小于25KN 的轴载作用不计。
2、设计年限累计当量标准轴载数（本设计设计层为石灰粉煤灰碎石，属于半刚性材料，所以N 取868.9）二级公路设计年限取12年，双向两车道的车道系数取0.65。
由公式得：()[]()[]（次）η362317865.09.868%7.63651%7.6136511121=⨯⨯⨯-+=⨯⨯⨯-+=N r r N te3、计算设计弯沉值由设计资料可得,0.1,0.1,1.1===b s c A A A ,则由式14-21（教材）得:)01.0(2.320.10.11.1)3623178(6006002.02m m A A A N L bs c e d =⨯⨯⨯⨯==-﹣ 4、用HPDS2006公路路面设计程序进行设计计算 计算结果以及验算结果见下页汇总。
轴载换算及设计弯沉值和容许拉应力计算设计年限 12 车道系数 .65 交通量平均年增长率 6.7 ％一个车道上大客车及中型以上的各种货车日平均交通量 Nh= 1038 ,属中等交通等级当以设计弯沉值和沥青层层底拉应力为指标时 : 路面营运第一年双向日平均当量轴次 : 1219设计年限内一个车道上的累计当量轴次 : 5083040 属中等交通等级当以半刚性材料结构层层底拉应力为设计指标时 : 路面营运第一年双向日平均当量轴次 : 858设计年限内一个车道上的累计当量轴次 : 3577726 属中等交通等级路面设计交通等级为中等交通等级 公路等级 二级公路公路等级系数 1.1 面层类型系数 1 路面结构类型系数 1 路面设计弯沉值: 30.1 (0.01mm)层位结构层材料名称劈裂强度(MPa) 容许拉应力(MPa)1 中粒式沥青混凝土 1.0 0.412 粗粒式沥青混凝土0.8 0.333 石灰粉煤灰碎石0.6 0.364 石灰粉煤灰土0.25 0.12新建路面结构厚度计算公路等级: 二级公路新建路面的层数: 4标准轴载: BZZ-100路面设计弯沉值: 30.1 (0.01mm)路面设计层层位: 3设计层最小厚度: 150 (mm)按设计弯沉值计算设计层厚度:LD= 30.1 (0.01mm)H( 3 )= 200 mm LS= 32.5 (0.01mm)H( 3 )= 250 mm LS= 28.2 (0.01mm)H( 3 )= 227 mm(仅考虑弯沉)按容许拉应力计算设计层厚度:H( 3 )= 227 mm(第1 层底面拉应力计算满足要求)H( 3 )= 227 mm(第2 层底面拉应力计算满足要求)H( 3 )= 227 mm(第3 层底面拉应力计算满足要求)H( 3 )= 277 mm σ( 4 )= .127 MPaH( 3 )= 327 mm σ( 4 )= .108 MPaH( 3 )= 295 mm(第4 层底面拉应力计算满足要求)路面设计层厚度:H( 3 )= 227 mm(仅考虑弯沉)H( 3 )= 295 mm(同时考虑弯沉和拉应力)通过对设计层厚度取整, 最后得到路面结构设计结果如下:----------------------------------------中粒式沥青混凝土40 mm----------------------------------------粗粒式沥青混凝土60 mm----------------------------------------石灰粉煤灰碎石300 mm----------------------------------------石灰煤渣土200 mm----------------------------------------新建路基交工验收弯沉值和层底拉应力计算计算新建路面各结构层及路基顶面交工验收弯沉值:第1 层路面顶面交工验收弯沉值LS= 20.4 (0.01mm)第2 层路面顶面交工验收弯沉值LS= 22.1 (0.01mm)第3 层路面顶面交工验收弯沉值LS= 24.7 (0.01mm)第4 层路面顶面交工验收弯沉值LS= 89.3 (0.01mm)路基顶面交工验收弯沉值LS= 166.3 (0.01mm) 计算新建路面各结构层底面最大拉应力:(未考虑综合影响系数) 第1 层底面最大拉应力σ( 1 )=-.192 (MPa)第2 层底面最大拉应力σ( 2 )=-.089 (MPa)第3 层底面最大拉应力σ( 3 )= .093 (MPa)第4 层底面最大拉应力σ( 4 )= .118 (MPa)。

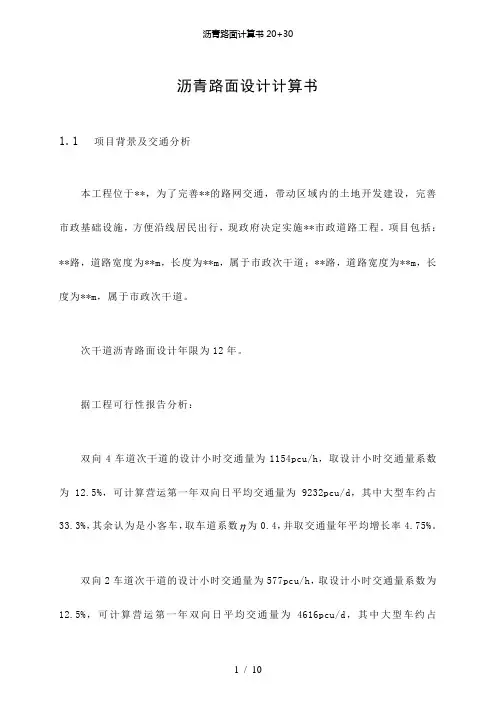

【精品】沥青路面计算书20+30
沥青路面设计计算书1.1项目背景及交通分析本工程位于**，为了完善**的路网交通，带动区域内的土地开发建设，完善市政基础设施，方便沿线居民出行，现政府决定实施**市政道路工程。
项目包括：**路，道路宽度为**m，长度为**m，属于市政次干道；**路，道路宽度为**m，长度为**m，属于市政次干道。
次干道沥青路面设计年限为12年。
据工程可行性报告分析：双向4车道次干道的设计小时交通量为1154pcu/h，取设计小时交通量系数为12.5%，可计算营运第一年双向日平均交通量为9232pcu/d，其中大型车约占33.3%，其余认为是小客车，取车道系数 为0.4，并取交通量年平均增长率4.75%。
双向2车道次干道的设计小时交通量为577pcu/h，取设计小时交通量系数为12.5%，可计算营运第一年双向日平均交通量为4616pcu/d，其中大型车约占33.3%，其余认为是小客车，取车道系数η为0.6，并取交通量年平均增长率4.75%。
1.1.1 设计年限内主干道一个车道的累计当量轴次（1）以设计弯沉值为指标时，各级轴载算按公式（1.1）计算。
4.35121()ki i i p N C C n p==∑（1.1） 式中：N ——以设计弯沉值和沥青层底拉应力为指标的标准轴载当量轴次（次/d ）；1C ——被换算车型的轴数系数，当轴间距大于3m 时应按单独的一个轴载计算，当间距小于3m 时，双轴或多轴的轴数系数按以下公式计算，其中m 为轴数；1C =1+1.2(m-1)（1.2）2C ——被换算车型的轮组系数，双轮组为1.0，单轮组为6.4，四轮组为0.38； i n ——被换算车型的各级轴载作用次数（次/d ）；p ——标准轴载（kN ）； i p ——被换算车型的各级轴载（kN ）；k ——被换算车型的轴载级别；由公式（1.1）可得次干道(双向4车道)：4.35110923233.3%1 6.4923266.7%()3076.01100N =⨯+⨯⨯⨯⨯=次/d （1.3）由公式（1.1）可得次干道(双向2车道)：4.35110461633.3%1 6.4461666.7%()1538.01100N =⨯+⨯⨯⨯⨯=次/d （1.4）设计年限内一个车道的累计当量轴次计算公式为（1.5）：()111365t e N N γηγ⎡⎤+-⨯⎣⎦=⋅（1.5）由公式（1.5）可得次干道(双向4车道)：()1261 4.75%13653076.010.47.046104.75%e N ⎡⎤+-⨯⎣⎦=⨯⨯=⨯次/车道（1.6）由公式（1.5）可得次干道(双向4车道)：()1261 4.75%13651538.010.6 5.284104.75%e N ⎡⎤+-⨯⎣⎦=⨯⨯=⨯次/车道（1.7）查《公路沥青路面设计规范》表3.1.8，可知次干道(双向4车道)交通等级为中等交通，次干道(双向2车道)交通等级为中等交通。
版沥青路面结构计算书
新建路面设计1. 项目概况与交通荷载参数该项目位于西南地区，属于二级公路，设计时速为40Km/h,12米双车道公路，设计使用年限为年，根据交通量OD调查分析，断面大型客车和货车交通量为1849辆/日, 交通量年增长率为%, 方向系数取%, 车道系数取%。
根据交通历史数据，按表确定该设计公路为TTC4类，根据表得到车辆类型分布系数如表1所示。
表1. 车辆类型分布系数根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示。
表2. 非满载车与满载车所占比例(%)根据表，该设计路面对应的设计指标为沥青混合料层永久变形与无机结合料层疲劳开裂。
根据附表，可得到在不同设计指标下，各车型对应的非满载车和满载车当量设计轴载换算系数，如表3所示。
表3. 非满载车与满载车当量设计轴载换算系数根据公式（）计算得到对应于沥青混合料层永久变形的当量设计轴载累计作用次数为8,109,551, 对应于无机结合料层疲劳开裂的当量设计轴载累计作用次数为562,339,245。
本公路设计使用年限内设计车道累计大型客车和货车交通量为4,989,710，交通等级属于中等交通。
2. 初拟路面结构方案初拟路面结构如表4所示。
表4. 初拟路面结构路基标准状态下回弹模量取50MPa,回弹模量湿度调整系数Ks取,干湿与冻融循环作用折减系数Kη取,则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为50MPa。
3. 路面结构验算沥青混合料层永久变形验算根据表，基准等效温度Tξ为℃，由式（）计算得到沥青混合料层永久变形等效温度为℃。
可靠度系数为。
根据条规定的分层方法，将沥青混合料层分为6个分层,各分层厚度（hi）如表5所示。
利用弹性层状体系理论，分别计算设计荷载作用下各分层顶部的竖向压应力（Pi）。
根据式（）和式（），计算得到d1=，d2=。
把d1和d2的计算结果带入式（），可得到各分层的永久变形修正系数(kRi)，并进而利用式（）计算各分层永久变形量(Rai)。
沥青路面计算书
三长线新建路面设计1. 项目概况与交通荷载参数该项目位于江西省，属于一级公路，起点桩号为K0+000，终点桩号为K44+086，设计使用年限为年，根据交通量OD调查分析，断面大型客车和货车交通量为3855辆/日, 交通量年增长率为%, 方向系数取%, 车道系数取%。
根据交通历史数据，按表确定该设计公路为TTC3类，根据表得到车辆类型分布系数如表1所示。
表1. 车辆类型分布系数根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示。
表2. 非满载车与满载车所占比例(%)根据表，该设计路面对应的设计指标为沥青混合料层永久变形与无机结合料层疲劳开裂。
根据附表，可得到在不同设计指标下，各车型对应的非满载车和满载车当量设计轴载换算系数，如表3所示。
表3. 非满载车与满载车当量设计轴载换算系数根据公式（）计算得到对应于沥青混合料层永久变形的当量设计轴载累计作用次数为22,351,024, 对应于无机结合料层疲劳开裂的当量设计轴载累计作用次数为1,670,542,389。
本公路设计使用年限内设计车道累计大型客车和货车交通量为10,019,677，交通等级属于重交通。
2. 初拟路面结构方案初拟路面结构如表4所示。
表4. 初拟路面结构路基标准状态下回弹模量取90MPa,回弹模量湿度调整系数Ks取,干湿与冻融循环作用折减系数Kη取,则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为61MPa。
3. 路面结构验算沥青混合料层永久变形验算根据表，基准等效温度Tξ为℃，由式（）计算得到沥青混合料层永久变形等效温度为℃。
可靠度系数为。
根据条规定的分层方法，将沥青混合料层分为6个分层,各分层厚度（hi）如表5所示。
利用弹性层状体系理论，分别计算设计荷载作用下各分层顶部的竖向压应力（Pi）。
根据式（）和式（），计算得到d1=，d2=。
把d1和d2的计算结果带入式（），可得到各分层的永久变形修正系数(kRi)，并进而利用式（）计算各分层永久变形量(Rai)。
沥青路面设计完整计算书
1
项目类型参数
项目类型
新建项目
设计弯沉(0.01mm)
未知
2
验算内容
验算方式
弯拉应力验算
3
交通参数设置
公路等级
高速公路
路面等级
高级路面
设计使用年限(年)
15
基层类型系数
1
面层类型系数
1
轴载类型
累计标准轴载
累计作用次数Ne(万次/车道)
850
4
土基模量参数
土基模量(MPa)
结构组合（面层+基层+底基层）
1
层号
1
2
是否控制层位
否
3
材料类型
沥青混凝土类
4
材料名称
中粒式密级配沥青混凝土
5
15度材料模量(MPa)
1800
6
20度材料模量(MPa)
1200
7
材料厚度(cm)
4
8
劈裂强度(MPa)
1
9
泊松比
0.25
10
层号
2
11
是否控制层位
否
12
材料类型
沥青混凝土类
13
材料名称
粗粒式密级配沥青混凝土
24.7
3
设计使用年限内设计车道的标准轴载累计作用次数(万次)
8504Βιβλιοθήκη 路面第1层厚度(cm)4
5
路面第2层厚度(cm)
6
6
路面第3层厚度(cm)
30
7
路面第4层厚度(cm)
36.6
8
设计控制层厚度(cm)
36.6
9
沥青路面结构设计与计算书
沥青路面结构设计与计算书1 工程简介本路段属于安图至汪清段二级公路.K0+000～K3+500，全线设计时速为60km/h的二级公路，路面采用60km/h的二级公路标准。
路基宽度为10m，行车道宽度为2×3. 5m，路肩宽度为2×0.75m硬路肩、2×0.75土路肩。
路面设计为沥青混凝土路面，设计年限为12年。
路面设计以双轮组单轴载100KN为标准轴载,以BZZ－100表示；根据沿线工程地质特征及结合当地筑路材料确定路面结构为：路面的面层采用4cm厚细粒式沥青混凝土和6cm厚中粒式沥青混凝土，基层采用20cm厚水泥稳定碎石，底基层采用石灰粉煤灰土。
2 土基回弹模量的确定本设计路段自然区划位于Ⅱ3区，当地土质为粘质土，由《公路沥青路面设计规范（JTG D50-2004）》表F.2查得，土基回弹模量在干燥状态取39Mpa,在中湿状态取34.5Mpa.3 设计资料（1）交通量年增长率：5% 设计年限：12年12。
4 设计任务4.1 沥青路面结构组合设计4.2 沥青路面结构层厚度计算，并进行结构层层底拉应力验算 4.3 绘制沥青路面结构图 5 沥青路面结构组合设计5.1 路面设计以双轮组单轴载100KN 为标准轴载,以BZZ －100表示。
标准轴载计算参数如表10－1所示。
5.1.1.1 轴载换算轴载换算采用如下的计算公式：35.4121∑=⎪⎭⎫⎝⎛=ki i i P P n C C N ，()11 1.211c m =+⨯-=，计算结果如下表所示。
3注：轴载小于25KN 的轴载作用不计5.1.1.2 累计当量轴次根据设计规范，二级公路沥青路面设计年限取12年，车道系数η=0.7，γ=5.0% 累计当量轴次： ()[][]329841405.07.005.8113651)05.01(3651112=⨯⨯⨯-+=⋅⨯-+=ηγγN N te次5.1.2 验算半刚性基层层底拉应力的累计当量轴次5.1.2.1 轴载验算4验算半刚性基层层底拉应力的轴载换算公式为：8'''121ki i i P N C C n P =⎛⎫= ⎪⎝⎭∑5注：轴载小于50KN 的轴载作用不计5.1.2.2 累计当量轴次参数取值同上，设计年限为12年，车道系数取0.7，则累计当量轴次为：()[][]次254516705.07.0836.6253651)05.01(3651112=⨯⨯⨯-+=⋅'⨯-+='ηγγN N te5.2 路面结构层设计与材料选取由上面计算得到设计年限内一个行车道上的累计当量轴次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建路面设计
1. 项目概况与交通荷载参数
该项目位于西南地区，属于二级公路，设计时速为40Km/h,12米双车道公路，设计使用年限为12.0年，根据交通量OD调查分析，断面大型客车和货车交通量为1849辆/日,交通量年增长率为8.2%,方向系数取55.0%,车道系数取70.0%。
根据交通历史数据，按表 A.2.6-1确定该设计公路为TTC4类，根据表A.2.6-2得到车辆类型分布系数如表1所示。
表1.车辆类型分布系数
根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示
表2.非满载车与满载车所占比例（％）
根据表6.2.1，该设计路面对应的设计指标为沥青混合料层永久变形与无机结合料层疲劳开裂。
根据附表 A.3.1-3，可得到在不同设计指标下，各车型对应的非满载车和满载车当量设计轴载换算系数，如表3所示。
表3.非满载车与满载车当量设计轴载换算系数
根据公式（A.4.2 ）计算得到对应于沥青混合料层永久变形的当量设计轴载累计作用次数为8,109,551,对应于无机结合料层疲劳开裂的当量设计轴载累计作用次数为
562,339,245。
本公路设计使用年限内设计车道累计大型客车和货车交通量为4,989,710，交通等级属于中等交通。
2. 初拟路面结构方案
初拟路面结构如表4所示。
表4.初拟路面结构
路基标准状态下回弹模量取50MPa回弹模量湿度调整系数Ks取1.00,干湿与冻融循环作用折减系数K n取1.00,则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为
50MPa
3. 路面结构验算
3.1沥青混合料层永久变形验算
根据表G.1.2，基准等效温度T E为20.1 T，由式（G.2.1 ）计算得到沥青混合料层永久变形等效温度为21.5 °C。
可靠度系数为1.04。
根据B.3.1条规定的分层方法，将沥青混合料层分为6个分层,各分层厚度（hi ）如表5所示。
利用弹性层状体系理论，分别计算设计荷载作用下各分层顶部的竖向压应力（Pi）根据式（B.3.2-3 ）和式（B.3.2-4 ），计算得到d仁-8.23，d2=0.77。
把d1和d2的计算结果带入式（B.3.2-2 ），可得到各分层的永久变形修正系数（kRi），并进而利用式（B.3.2-1 ）计算各分层永久变形量（Rai）o各计算结果汇总于表5中。
各层永久变形累加得到沥青混合料层总永久变形量Ra=19.2（mm）,根据表3.0.6-1 ，沥青层容许永久变形为20.0（mm），拟定的路面结构满足要求。
表5.沥青层永久变形计算结果
3.2无机结合料层疲劳开裂验算
根据弹性层状体系理论，计算得到无机结合料层层底拉应力为0.480MPa根据气象资料，工程所在地区冻结指数F为50.0 C ?日，按照表B.1.1，季节性冻土地区调整系数ka 取
1.00。
根据式（B.
2.1-2 ），现场综合修正系数为-0.747
根据工程所在地区，查表G.1.2得到基准路面结构温度调整系数为 1.31，根据初拟路面结构和路面结构层材料参数，按式（G.1.3-1 ）计算得到温度调整系数kT2为1.15。
由表
B.2.1-1，对于无机结合料稳定粒料，疲劳开裂模型参数a=13.24，b=12.52。
弯拉强度为
2.0MP&
根据以上参数，按式（B.2.1-1 ）计算得到无机结合料层底疲劳寿命为678,769,556。
3.3贯入强度验算
公路所在地区月平均气温大于0C的月份数为11个月，由此得到对应于贯入强度验算
的设计车道累计设计轴载作用次数Ne5为7,433,755。
所在地区月平均气温大于0C的各
月份气温平均值为20.0 C。
根据公路等级，参照表3.0.6-1，得到沥青混合料层容许永久变形量为20.0mm路面结构系数根据式（5.5.8-2 ）计算为0.91，沥青混合料层的综合贯入强度由式（5.5.8-3 ）确定为0.55MPQ根据式（5.5.8-1 ）,得到沥青混合料层的贯入强度要求值为0.49，所以，拟定的路面结构和材料满足贯入强度要求。
4. 路基顶面和路表验收弯沉值
根据附录B.7节，确定路基顶面和路表验收弯沉值时，采用落锤式弯沉仪，荷载盘半
径为150mm荷载为50kN。
路基标准状态下回弹模量取50MPa回弹模量湿度调整系数Ks取1.00,则平衡湿度状
态下的回弹模量为50MPa采用公式（B.7.1 ）计算得到路基顶面验收弯沉值为373.5（0.01mm。
采用拟定的路面结构以及各层结构模量值，路基顶面回弹模量采用平衡湿度状态下的回弹模型乘以模量调整系数kl（kl=0.5），为25MPa根据弹性层状体系理论计算得到路表验收弯沉值la为35.2 （0.01mm。
5. 结果汇总
各项验算结果汇总如下表所示:
表6.分析结果汇总
由上表可知，所选路面结构和材料能满足各项验算内容的要求。
