快速除去氧化皮酸洗工艺
铁件除氧化皮酸洗配方
铁件除氧化皮酸洗配方以铁件除氧化皮酸洗配方为标题，本文将介绍铁件除氧化皮酸洗的配方和相关知识。
一、铁件除氧化皮酸洗的原理铁件在储存、运输和使用过程中，容易因氧化而产生氧化皮，除氧化皮酸洗是一种常用的处理方法。
其原理是通过酸性溶液与氧化皮发生化学反应，使氧化皮被溶解掉，从而达到除去氧化皮的效果。
二、常用的酸洗配方1. 硫酸配方：硫酸是一种常用的酸性溶液，可以有效去除铁件表面的氧化皮。
硫酸配方的具体比例为：硫酸70% + 水30%。
在配制过程中，应先将水倒入容器中，再慢慢加入硫酸，注意搅拌均匀。
使用时，将铁件浸泡在硫酸溶液中，时间一般为15-30分钟，然后用清水冲洗干净。
2. 盐酸配方：盐酸也是一种常用的酸性溶液，可以与铁件表面的氧化皮发生反应，将其除去。
盐酸配方的具体比例为：盐酸30% + 水70%。
配制过程与硫酸类似，先倒入水，再加入盐酸，并搅拌均匀。
铁件浸泡在盐酸溶液中的时间一般为10-20分钟，然后用清水冲洗干净。
三、注意事项1. 酸洗过程中应注意安全，佩戴防护手套、护目镜等个人防护装备，避免酸溅到皮肤和眼睛。
2. 酸洗操作要在通风良好的地方进行，避免酸性气体的吸入。
3. 在浸泡铁件前，应先清洗铁件表面的油污和杂质，以免影响酸洗效果。
4. 酸洗后，应及时用清水冲洗铁件，以去除残留的酸性溶液，避免对铁件造成腐蚀。
5. 酸洗后的铁件应及时进行除锈处理或涂上防锈剂，以避免再次氧化。
四、除氧化皮酸洗的效果和应用除氧化皮酸洗后，铁件表面会变得干净光滑，去除了氧化皮，恢复了金属原有的光泽。
除氧化皮酸洗广泛应用于铁制品的生产和维护过程中，如钢铁制品、机械设备、汽车零部件等。
通过酸洗处理，不仅可以去除氧化皮，还可以提高铁件的表面质量和耐腐蚀性。
总结：铁件除氧化皮酸洗是一种常用的处理方法，通过与酸性溶液的反应，可以有效去除铁件表面的氧化皮。
常用的酸洗配方包括硫酸配方和盐酸配方，使用时应注意安全和操作规范。
除氧化皮酸洗后，铁件的表面会变得光滑，恢复金属原有的光泽，并提高耐腐蚀性。
酸洗工艺要求
酸洗工艺要求酸洗是一种重要的金属表面处理工艺，广泛应用于钢铁、铝合金、铜、锌等各种金属制品的制造过程中。
酸洗工艺能够有效地去除金属表面的氧化皮、锈蚀、焊渣等杂质，提高金属表面质量和涂层附着力，使制品具有更好的外观和耐久性。
酸洗工艺要求如下：1.选择合适的酸洗液：在酸洗工艺中，常用的酸洗液包括盐酸、硫酸、硝酸等。
根据金属的种类和表面情况，选择适合的酸洗液进行处理。
同时，酸洗液的浓度、温度和酸洗时间也需要根据不同的金属和表面情况进行合理的设定。
2.表面准备：在进行酸洗之前，需要对金属表面进行充分的准备工作。
首先要清洁金属表面的油污、尘埃和有机物。
其次，要去除金属表面的氧化皮、锈蚀、焊渣等杂质，可以通过机械方法（如刷洗、砂纸打磨等）或者化学方法（如浸泡、喷洒酸洗液等）来实现。
3.酸洗操作：将金属制品浸泡在酸洗液中，根据需要可以采用浸泡、喷洒、刷洗等不同的方式来进行酸洗。
同时，需要注意控制酸洗液的浓度、温度和酸洗时间，以免对金属制品造成过度腐蚀或表面质量不良。
4.中间洗涤：完成酸洗后，需要对金属制品进行中间洗涤，去除残留的酸洗液和杂质。
常用的中间洗涤方法有水洗、盐洗和电解洗等。
中间洗涤的目的是为了保证金属表面的清洁度，以便进行下一步的处理或涂层工艺。
5.最终洗涤：最终洗涤是酸洗工艺中的最后一步，用来彻底清洗金属表面的洗涤工序。
该工序通常使用纯净水或去离子水进行，以确保金属表面不留任何杂质和残留物。
6.防腐处理：酸洗工艺后，金属制品会变得更加容易氧化和生锈，因此需要进行防腐处理。
防腐处理通常采用涂层或其他防腐措施，以保护金属表面不受外界环境的侵蚀。
7.安全措施：酸洗涉及到一定的化学品操作和操作环境，因此在进行酸洗工艺时需要注意安全问题。
操作人员应佩戴防护设备，遵循操作规程，避免酸洗液的直接接触皮肤、眼睛等部位，并做好通风和排放，以确保工作环境安全。
总结起来，酸洗工艺是一项重要的金属表面处理工艺，对于提高金属表面质量和涂层附着力具有非常重要的作用。
槽钢酸洗工艺技术
槽钢酸洗工艺技术槽钢酸洗是钢铁行业中常用的一种表面处理工艺，通过酸洗可以去除槽钢表面的氧化皮、锈蚀、尺寸不准、麻皮等缺陷，提高槽钢的质量和外观。
下面将介绍槽钢酸洗的工艺技术。
首先，在进行酸洗前，需要对槽钢进行预处理。
首先是除油，将槽钢表面的油污和涂料去除。
其次是喷淋清洗，利用高压水枪对槽钢表面进行清洗，去除表面的污垢和杂质。
这两步的预处理可以提高酸洗效果，保证酸液能够充分接触到槽钢表面。
接下来，是酸洗工艺的核心步骤。
槽钢酸洗一般使用稀硫酸或稀盐酸作为酸洗剂。
酸洗液的浓度一般控制在3%~5%左右。
首先，将槽钢放入酸洗槽中，确保槽钢完全浸没在酸液中。
在酸洗过程中，要注意控制酸洗液的温度和浸泡时间。
一般情况下，酸洗液的温度控制在40℃~60℃之间，浸泡时间为10分钟左右。
酸洗过程中需要控制酸洗液的循环，以保证酸洗液能够充分接触到槽钢表面，并将氧化皮和锈蚀物溶解掉。
为了提高酸洗效果，可以适当加入一些表面活性剂。
同时，还需要定期检测酸洗液的浓度和酸洗效果，及时调整酸洗液的配比和操作参数。
酸洗完成后，需要对槽钢进行中和处理。
一般可以使用碱溶液进行中和，将酸洗液中的酸性物质中和掉。
中和后，再进行水洗，彻底清洗掉槽钢表面的残留酸液和中和剂，防止二次污染。
最后，对水洗后的槽钢进行干燥处理，防止槽钢表面产生水渍和锈蚀。
常用的干燥方法包括自然干燥和烘干机干燥。
在干燥过程中，还需要进行除尘处理，保证干燥后的槽钢表面干净。
总之，槽钢酸洗是一种常用的钢铁表面处理工艺，通过酸洗可以去除槽钢表面的缺陷，提高槽钢的质量和外观。
酸洗工艺中需要控制酸洗液的浓度、温度和浸泡时间，及时调整和控制操作参数。
同时，还需要进行预处理、中和处理和干燥处理，保证酸洗的效果和槽钢的质量。
酸洗钝化工艺流程
酸洗钝化工艺流程
《酸洗钝化工艺流程》
酸洗钝化是一种常见的金属表面处理工艺，可用于去除金属表面的氧化皮和锈蚀物，同时使金属表面形成一层保护膜，提高金属的耐蚀性。
下面将简要介绍一下酸洗钝化的工艺流程。
首先，需要清洗金属表面，以去除表面的油污、灰尘和其他杂质。
这一步通常使用碱性溶液进行清洗，将表面上的有机物、金属渣以及油脂去除。
接着是酸洗处理，将金属表面浸入酸性溶液中，通常使用的酸包括盐酸和硫酸。
这些酸性溶液能够有效腐蚀表面的氧化皮和锈蚀物，使金属表面变得光亮。
然后是中和处理，将金属从酸洗液中取出后，需要进行中和处理来中和表面残留的酸性物质，以防止对环境造成污染。
最后是钝化处理，通过浸泡金属表面到含有铬酸盐或其他化学物质的溶液中进行钝化处理。
这一步使金属表面形成一层致密的氧化膜，提高金属的抗蚀性，延长其使用寿命。
通过以上工艺流程，可以对金属表面进行有效的去污、去氧化处理，同时增强金属的耐蚀性。
酸洗钝化工艺流程在金属加工和制造行业中得到了广泛应用，对产品质量的提升起着重要作用。
铁板氧化皮的去除方法

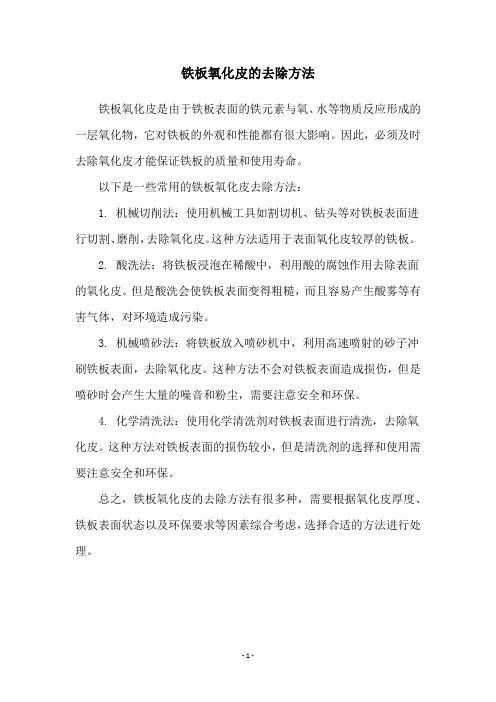

铁板氧化皮的去除方法
铁板氧化皮是由于铁板表面的铁元素与氧、水等物质反应形成的一层氧化物，它对铁板的外观和性能都有很大影响。
因此，必须及时去除氧化皮才能保证铁板的质量和使用寿命。
以下是一些常用的铁板氧化皮去除方法：
1. 机械切削法：使用机械工具如割切机、钻头等对铁板表面进行切割、磨削，去除氧化皮。
这种方法适用于表面氧化皮较厚的铁板。
2. 酸洗法：将铁板浸泡在稀酸中，利用酸的腐蚀作用去除表面的氧化皮。
但是酸洗会使铁板表面变得粗糙，而且容易产生酸雾等有害气体，对环境造成污染。
3. 机械喷砂法：将铁板放入喷砂机中，利用高速喷射的砂子冲刷铁板表面，去除氧化皮。
这种方法不会对铁板表面造成损伤，但是喷砂时会产生大量的噪音和粉尘，需要注意安全和环保。
4. 化学清洗法：使用化学清洗剂对铁板表面进行清洗，去除氧化皮。
这种方法对铁板表面的损伤较小，但是清洗剂的选择和使用需要注意安全和环保。
总之，铁板氧化皮的去除方法有很多种，需要根据氧化皮厚度、铁板表面状态以及环保要求等因素综合考虑，选择合适的方法进行处理。
- 1 -。
酸洗线工艺流程
酸洗线工艺流程
《酸洗线工艺流程》
酸洗线是一种重要的表面处理工艺，用于去除金属表面的氧化皮、锈斑和其他杂质，使金属表面更加光洁、平整，增强金属的耐腐蚀性能和美观度。
下面我们来看一下酸洗线的工艺流程。
首先，需要准备一个酸洗槽，槽内填满酸性溶液，通常采用的酸洗溶液有盐酸、硫酸和硝酸等。
然后，将待处理的金属板材或管材浸入酸洗槽中，进行浸泡酸洗。
在酸洗的过程中，酸洗溶液会与金属表面的氧化皮和杂质发生化学反应，将其溶解掉。
接下来是漂洗环节，将经过酸洗的金属材料从酸洗槽中取出，进行清洗。
清洗的目的是将残留的酸性溶液洗净，以免影响金属的耐腐蚀性能。
通常采用的清洗方法包括喷淋清洗、浸泡清洗和水刷清洗等。
最后，经过酸洗和漂洗处理后的金属材料需要进行烘干和防锈处理。
通过烘干可以去除金属表面的水分，防止金属表面再次氧化。
而防锈处理则是为了进一步增强金属的耐腐蚀性能，通常采用的方法有涂漆、喷塑或热浸镀锌等。
总的来说，酸洗线工艺流程包括酸洗、漂洗、烘干和防锈处理四个环节。
通过这一系列的处理，金属材料的表面质量可以得到有效提升，使得金属产品在使用过程中更加耐磨、耐腐蚀，外观也更加美观。
酸洗工艺流程
酸洗工艺流程
酸洗工艺流程是一种特殊的表面处理工艺，它将原材料置于带有强酸的液体中，使其发生化学反应，以达到表面除脂、抛光、抗蚀等效果。
酸洗工艺流程主要由清洗、酸洗、温度调节、洗涤、表面处理和烘干六部分组成。
1. 清洗过程：首先将原料放入清洗机中，通过清洗机内部水力作用，将原料表面上的污染物和胶体物质清除，以准备进入下一步的处理过程。
2. 酸洗过程：将清洗后的原料放入酸洗槽中，通过强酸的作用，彻底清除原料表面的污垢、油污、氧化皮、腐蚀物等，以便提高表面的质量。
3. 温度调节过程：根据不同原料的性质，在酸洗过程中调节温度，保证原料酸洗过程中不会发生变形、开裂等情况，以便在下一步处理时达到最佳效果。
4. 洗涤过程：将酸洗后的原料放入洗涤槽中，使用洗涤液，彻底清除酸洗槽中留下的酸液，以避免在表面处理过程中对原料表面造成伤害。
5. 表面处理过程：将洗涤后的原料放入表面处理槽中，根据不同原料的性质，采用抛光、除脂、抗蚀等处理，以达到所需的表面效果。
6. 烘干过程：将表面处理后的原料放入烘干机中，通过烘干机内部气流的作用，使原料表面的水分和湿气完全消散，以便原料达到更好的表面效果。
酸洗工艺流程是一种表面处理工艺，它能有效清除表面污垢，抛光、除脂、抗蚀等，提高原料表面的质量。
但由于酸洗工艺流程的复杂性，必须在每一步的操作过程中注意安全，以避免发生意外。
一种黄铜与紫铜焊接氧化皮的弱酸清洗工艺
一种黄铜与紫铜焊接氧化皮的弱酸清洗工艺黄铜与紫铜焊接是一种常见的金属结合方式，然而在焊接过程中会产生氧化皮，而这层氧化皮会影响焊接的质量和稳定性。
因此，我们需要采用一种弱酸清洗工艺来清除氧化皮，以确保焊接的可靠性和持久性。
首先，我们需要准备以下材料和设备：弱酸溶液、擦拭布或海绵、塑料容器、防护手套和眼镜。
确保安全并保护自己是非常重要的。
第一步，将弱酸溶液倒入塑料容器中，然后戴上防护手套和眼镜，以免弱酸接触到皮肤和眼睛。
确保工作环境通风良好，以防止气味和蒸汽扩散。
第二步，将需要焊接的黄铜和紫铜材料放入弱酸溶液中浸泡一段时间，一般情况下大约10分钟左右。
这段时间可以让弱酸溶液渗透进氧化皮层，起到清除氧化皮的作用。
第三步，用擦拭布或海绵轻轻擦拭黄铜和紫铜材料表面，去除残留的氧化皮。
注意擦拭的力度要适中，以免损坏金属表面。
同时，可以多次擦拭，直到氧化皮完全清除为止。
第四步，使用清水冲洗黄铜和紫铜材料，以便去除残留的弱酸溶液和其他杂质。
确保彻底冲洗，以免留下任何可能影响焊接质量的残留物。
最后，使用干燥的擦拭布或海绵擦干黄铜和紫铜材料的表面，以防止水渍残留和二次氧化。
弱酸清洗工艺不仅有效去除黄铜和紫铜焊接过程中产生的氧化皮，而且相对于强酸清洗工艺更加安全和环保。
然而，在使用弱酸溶液清洗的过程中，仍需保持谨慎并遵守相关安全操作规程。
总之，通过本文的介绍，我们了解到了一种有效清除黄铜和紫铜焊接氧化皮的弱酸清洗工艺。
在实际操作中，我们需要注意安全并采取相应的预防措施。
希望这篇文章对你在黄铜和紫铜焊接中的清洗工作有一定的指导意义。
不锈钢氧化皮的清除和酸洗
第2章不锈钢氧化皮的扫除战酸洗之阳早格格创做 2．1 不锈钢氧化皮的扫除2．1．1 不锈钢氧化皮的结构不锈钢表面存留的氧化皮结构致稀，与基体附效力强，正在以去的钝化、电镀、着色等化妆处理之前必须最先要扫除搞净.(1)不锈钢氧化皮的化教组成.不锈钢内含有铬、镍、铁、少量的碳战硅，大概存留锰、钛，钼、钨等元素，正在通过冶炼、熔铸、热轧、热处理、焊接等工艺历程中，不可预防天会死成氧化皮，氧化皮组成物中存留着多种百般的氧化物结构.不锈钢氧化皮化教组成物睹表2—1[1].(2)不锈钢氧化皮的搀纯性及其妨害性.不锈钢氧化皮结构的搀纯性使氧化皮的完备性受到损害，不完备性包罗膜的晶体结媾战第18页电子结构的不匀称性.不完备的氧化皮不但不化妆性中瞅，而且使金属表面电化教腐蚀加快.氧化膜中新的氧化物的产死，由于体积好别，会正在金属表面爆收应力，氧化物与基体的热伸展系数分歧，也会爆收相映的应力.表面应力的存留加快了表面的应力腐蚀.果此，不锈钢表面果百般本果产死的不完备的氧化物、氧化皮有害无益.去除不锈钢表面的那些氧化皮对于成功举止下讲工序加工，预防不锈钢表面腐蚀，脆持表面光净，延少不锈钢整部件使用寿命，具备要害的本量意思.2．1．2 不锈钢氧化皮的扫除有板滞法、化教法战电化教法.板滞法已正在第l章中的磨光、扔光、滚光等诸节中已叙述.由于不锈钢氧化皮组成的搀纯性，要使表面氧化皮扫除搞净，又要使表面达到下度浑净战仄坦，并不是易事.扫除不锈钢氧化皮普遍要采与分二步举止，第一步为预处理，第二步为去灰渣.2．1．2．1 不锈钢氧化皮预处理预处理使氧化皮变得疏紧，而后再举止酸洗易于与消.预处理又可分为下列要领.(1)碱性硝酸盐熔融处理法.碱性熔融物含有氢氧化物87％(wt)，硝酸盐13％(wt)，熔融盐中二者比率应庄重统造，使熔融盐具备最强氧化力、最矮的熔面战最小的黏度.正在死产历程中只分解硝酸钠含量很多于8％(wt).正在盐浴炉中举止处理，温度为450～470＄，时间对于铁素体不锈钢为5min，奥氏体不锈钢30min.正在预处理历程中，铬的氧化物与碱爆收反应死成物是亚铬酸钠：扔光或者电化教扔光，末尾钝化.扔光的效验与决于表面的本初细糙度，板滞扔光后，表面光净度越下，化教扔光或者电化教扔光后的光净度也越下，光明度也越明.3．2 扔光对于不锈钢的构造战本能的效率3．2．1 表层微瞅构造形貌(1)板滞扔光的效率.对于奥氏体镍铬不锈钢，如1Crl8Ni9Ti的板滞扔光，仅靠磨料正在很大的定背压力效率下整仄表面，果此，表面存留一定量的塑性变形构造特性——纤维构造，即拜耳培层.(2)电化教扔光的效率.马胜利等钻研厂1Crl8Ni9Ti不锈钢正在磷酸／硫酸体系电解液中电化教扔光后”，，表层构造由典型的纤维状构造转化成匀称致稀的颗粒状晶粒构造形貌.那隐然与扔光历程机理有闭.常常当电流利过电解液时，不锈钢正在阳极上，金属表面微瞅突凸处爆收着劣先溶解局里，且晶粒中分歧晶里微瞅溶解速度也不相共，从而引导晶粒边沿的出现.但是正在分歧电化教扔光条件下表面的隐微构造形貌有很大好别.如正在65％(wt)磷酸、25％(wt)硫酸、10％(wt)火的电解液中，当阳极电流稀度为30A／dm^2、；为70℃下扔光15min时，可赢得较佳的表面扔光效验.当阳极电流稀度 1Crl8NigTi不锈钢电化教扔光时测得的阳极电位—电流稀度极化直线睹图3—1.从直线可睹，正在AB区间，直线成直线状，阳极表面金属只可溶解，不会产死钝化膜，果而被腐蚀，隐暴露结晶构造.从直线B、C、D三面上瞅，阳极表面析出洪量氧气附着正在表面上，引导DA＝40A／dn／时表面出现腐蚀条纹.扔光或者电化教扔光，末尾钝化.扔光的效验与决于表面的本初细糙度，板滞扔光后，表面光净度越下，化教扔光或者电化教扔光后的光净度也越下，光明度也越明.1Crl8NigTi不锈钢电化教扔光时测得的阳极电位—电流稀度极化直线睹图3—1.从直线可睹，正在AB区间，直线成直线状，阳极表面金属只可溶解，不会产死钝化膜，果而被腐蚀，隐暴露结晶构造.从直线B、C、D三面上瞅，阳极表面析出洪量氧气附着正在表面上，引导DA＝40A／dn／时表面出现腐蚀条纹.第4章不锈钢电镀4．1 概论4．1．1 不锈钢钝化膜对于电镀的效率不锈钢是一种表面极易钝化的金属.钝化能使金属表面电极电位背正目标移动，从而使钝化表面很宁静，能担当腐蚀介量正在一定时间一定范畴内腐蚀不会被侵害.那层致稀的钝化膜效率不锈钢基体与其上镀层间的分离力，明隐天出现起泡、脱降；不明隐的，表面镀层瞅好像整，但是经不起蜿蜒划痕等分离力考查.果此，要赢得分离力稳当的镀层，真足与消不锈钢表面钝化膜便利害常闭键的问题.4．1．2 不锈钢钝化膜的反复性用普遍酸洗活化法，比圆，使用混同酸，即硝酸300mL／乙氢氟酸lOOmL/L，盐酸30m/L温度50一60℃，时间1～1Omin，举止酸洗，企图使不锈钢表面钝化膜真足与消，并坐时电镀，镀层表面虽然很佳，但是经蜿蜒考查，镀层有起皮局里，标明镀层分离力短佳.不妨认为是镀层与基体不锈钢之间的钝化膜仍旧存留所致.根据北京大教戴安邦熏陶正在元素周期表一书籍中所叙述的“硬硬酸碱表里”分解：不锈钢表面钝化膜中的铬离子战镍离子分别是“硬酸”战“贸易酸”，酸洗液中氟离子为硬碱，它们之间有很强的亲战力，易死成配阳离子，坚韧天吸附正在表面，从而使金属表面与溶液之间又产死新的阻隔层.虽然那些配阳离子正在酸性介量中会被溶解掉，但是火洗后不可预防天死存部调配阳离子于不锈钢表面，死第77页成新的钝化膜.那便是用普遍酸洗要领动做镀前处理不克不迭谦脚不锈钢上电镀层分离力央供的本果.4．1．3 电解活化—预镀镍处理要领——不锈钢电镀前处理要领之一4．L 3．1 阳极活化机理正在电解活化液中含有盐酸战氯化镍，正在活化液中氯离子浓度很下.正在电解活化时，最先对于不锈钢表面钝化膜举止阳极活化，阳极的电极历程为正在阳极活化历程中，初死态氯本子有很强的氧化性，它不竭氧化新产死的表面金属铁等为离子.氯离子与不锈钢钝化膜表面产死的铁、铬、镍离子的配位体的宁静常数又较下，果此易死成配阳离子而不竭溶解，于是溶解历程易于举止，起到了阳极活化效率.共时，不锈钢正在阳极电解活化时，金属离子冲破氧化膜加进溶液，使金属与氧化膜之间起紧动效率，与此共时，阳极初死态氯气的劳出，使得钝化膜更简单受到损害，从而赢得活化净净的表面.4．1．3．2 预镀镍处理正在共一槽液中，利用换背闸刀启闭，将极性变更，本去的阳极形成阳极举止预镀镍.阳极电极历程：溶液中的镍离子担当电子转化成金属镍本子，覆盖正在阳极表面上：正在那短短的瞬间镀上镍，预防了正在不锈钢表面再产死钝化膜.镍层不央供一定的薄度，只消有一薄层覆盖正在所有不锈钢表面上，预防再次钝化表面，而后随之再举止镀其余镀层，如镀铜、镀镍、镀铬、镀银等，可达到分离力谦意的央供[1].4．1．4 电解活化-预镀镍后的镀层分离力考查(1)常温蜿蜒考查.薄片状不锈钢镀一定薄度的铜层后举止反。
快速除去氧化皮酸洗工艺
快速除去氧化皮酸洗工艺快速除去氧化皮酸洗工艺[碳钢或低、中碳合金钢制紧固件在潮湿的环境下易锈蚀，在热镦锻和红冲过程中，会形成黑色而致密的氧化皮，既影响美观，又给后处理带来不便，通常可用喷砂、喷丸和加热酸洗以及常温酸洗来除锈和除去氧化皮。
下面介绍一种快速除去氧化皮酸洗工艺。
基础配方根据文献《化学清洗实用技术》、《钢铁材料酸洗化学》、《酸洗除锈技术》等介绍，确立了以盐酸为主的常温酸洗除去氧化皮工艺的基础配方（1L溶液）为：盐酸420mL，乌洛托品5g，十二烷基硫酸钠5g，草酸5g，OP-105g，添加剂10mL，磷酸14mL。
盐酸是主要成分；磷酸的加入可提高酸洗速度；草酸可与Fe2+、Fe3+络合，加快氧化皮溶解；添加剂也可与Fe2+、Fe3+络合，明显加快氧化皮溶解；十二烷基硫酸钠起润滑和渗透作用；OP-10有渗透作用，同时还有抑雾作用。
2、含量的确定盐酸酸洗从420mL盐酸加至1000mL中，结果氧化皮全部去除所用时间为48min，单位面积重量为118g/m2 ；基础配方盐酸为420mL时，氧化皮全部去除所用时间为23min，单位面积重量为101g/m2。
乌洛托品的加入不但降低了氧化皮的清除速度，增加了酸洗时间。
从1g到5g 的加入对基体的浸蚀略有增加，造成麻点、凹坑。
十二烷基硫酸钠从1g到5g的分别加入试验，仅加入1g酸洗就有所加快，再继续增加用量，酸洗的速度加快并不明显。
草酸从1g到5g的分别加入试验，随着草酸量的增加，氧化皮的清除速度随之加快，超过5g时酸洗速度增加不明显。
OP-10从1g到10g的分别加入试验，加入1g时氧化皮清除速度加快，再继续增加，速度增加不明显，但加入后酸雾明显减少。
添加剂从1g到10g的分别加入试验，加入添加剂氧化皮溶解速度加快，当浓度大于10mL时，速度增加并不明显。
磷酸分别为14、28、42、56、70、140mL溶液中加水到1000mL分别进行试验，磷酸浓度增加使氧化皮清除速度加快，但超过56mL后速度增加已经不明显。
除厚膜氧化皮酸洗工艺的研究
除厚膜氧化皮酸洗工艺的研究0引言钢铁件在轧制、锻造、焊接和热处理等高温条件下会形成厚膜氧化皮。
用一般酸洗除锈方法极难除去，迫切需要提高除厚膜氧化皮的酸洗效率。
重庆山川精密焊管有限责任公司是一家专业生产钢质焊管的军工企业。
焊管生产中产生较厚的氧化皮，采用传统的硫酸加热酸洗，溶液稳定性差，寿命短。
新配酸洗液使用2一3天后，酸洗时间就长达Zh以上，并造成部分基体金属腐蚀。
酸洗槽频繁更新，废液大量排放，造成环境严重污染和治理费用大幅增加。
我们受该企业的委托，对酸洗工艺进行了研究。
1技术分析1.1贫钻皮结构钢铁件表面的氧化皮，如果在80℃以上空气中氧化形成的，则最里层为黑色Feo，中间为F几04，最外层为FeZO3。
如果在60℃以下空气中氧化形成，则基本上由Feso4和FeZ仇所组成。
Feo易溶于酸，Fe304和残。
，层较为致密，难溶于酸。
1.2酸洗机理钢铁氧化皮主要通过溶解、机械剥离、还原作用而被清除。
1.2.1溶解氧化皮与酸反应而被溶解。
1.2.2机械剥离酸可以通过疏松、多孔的氧化皮渗透到内部与基体铁作用产生氢气，氢气对氧化皮起到冲裂和剥落等机械作用，提高了酸洗的效率。
升高温度，将会有助于氢气加速逸出，有利于加速除氧化皮川。
1.2.3还原酸洗反应生成的新生态原子氢使三价铁氧化物还原成易与酸作用的亚铁氧化物，然后与酸作用而被去除。
1.3常用酸洗液1.3.1盐酸盐酸除氧化皮速率快，化学溶解速率高，工件表面质量好。
低温除氧化皮速率大于硫酸，但机械剥离能力差，生产环境恶劣。
盐酸挥发性强，刺激性大，不适于加温使用。
盐酸酸洗容易引起过腐蚀。
1.3.2硫酸硫酸机械剥离能力强，加温使用挥发小，除氧化皮能力提高。
一般加温到至5一65℃使用，不宜超过75℃。
温度过高容易造成过腐蚀。
质量分数为60%以上的浓硫酸，由于其氧化性使钢铁表面“钝化”。
质量分数为ro%和40%的硫酸对铸铁浸蚀性最大，对基体腐蚀。
金属用硫酸酸洗易发生氢脆，酸洗后应用热水清洗去除吸附氢。
钢铁酸洗工艺
钢铁酸洗工艺钢铁酸洗工艺是一种重要的表面处理工艺，它可以有效地清除钢铁表面的氧化皮、锈蚀和油污等杂质，使得钢铁表面变得光滑、均匀、干净，从而提高其耐腐蚀性和机械性能。
下面将详细介绍钢铁酸洗工艺的基本原理、流程和注意事项。
一、基本原理钢铁酸洗工艺是利用强酸（如盐酸、硫酸）对钢铁表面进行化学反应，溶解掉氧化皮、锈蚀和油污等杂质，同时生成一层保护性的氧化膜。
这种氧化膜可以防止新的氧化皮形成，并且能够提高钢铁表面的耐腐蚀性和机械性能。
二、流程步骤1. 钢板预处理：首先要将待处理的钢板进行表面清洗，去除表面油污和其他杂质。
这通常包括碱洗和水冲两个步骤。
2. 酸洗：将清洗后的钢板浸入酸液中，进行酸洗处理。
酸液的种类和浓度根据钢板的材质和表面情况而定，通常使用的是盐酸或硫酸。
3. 水洗：将酸洗后的钢板进行水洗，去除表面残留的酸液和其他杂质。
4. 烘干：将水洗后的钢板进行烘干处理，使其表面完全干燥。
5. 涂油：在钢板表面喷涂一层防锈油，以保护其表面不受氧化和腐蚀。
三、注意事项1. 酸液浓度要控制在适宜范围内，过高或过低都会影响钢铁表面的质量和机械性能。
2. 酸洗时间也要控制在适宜范围内，过长会导致钢铁表面被蚀蚀，过短则不能清除所有杂质。
3. 水洗要充分彻底，否则会残留酸液或其他杂质导致钢铁表面再次氧化或腐蚀。
4. 烘干时要控制温度和时间，避免过高或过长导致钢铁表面变色或生锈。
5. 防锈油的选择要根据使用环境和要求而定，以保护钢铁表面不受氧化和腐蚀。
综上所述，钢铁酸洗工艺是一种非常重要的表面处理工艺，它可以有效地提高钢铁表面的质量和机械性能。
在实际应用中，需要根据具体情况进行合理的操作和控制，以保证钢铁表面处理效果的稳定和可靠。
钢铁酸洗工艺
钢铁酸洗工艺
钢铁酸洗工艺是一种常见的表面处理工艺，它可以有效地去除钢铁表面的氧化皮、锈蚀、油污等杂质，使钢铁表面变得光滑、干净，从而提高钢铁的质量和使用寿命。
钢铁酸洗工艺的主要原理是利用酸性溶液对钢铁表面进行化学反应，将表面的氧化皮、锈蚀、油污等杂质溶解掉，从而达到清洗的目的。
常用的酸性溶液有盐酸、硫酸、磷酸等，其中盐酸是最常用的一种。
钢铁酸洗工艺的具体步骤如下：
1. 预处理：将待处理的钢铁表面进行清洗，去除表面的油污、灰尘等杂质，以便酸洗液更好地接触到钢铁表面。
2. 酸洗：将钢铁浸泡在酸性溶液中，使其表面与酸洗液充分接触，进行化学反应。
酸洗时间一般为几分钟到几十分钟不等，具体时间取决于钢铁表面的污染程度和酸洗液的浓度。
3. 中和：酸洗后，需要将钢铁表面的酸性物质中和掉，以免对钢铁表面产生腐蚀作用。
中和一般采用碱性溶液，如氢氧化钠、碳酸钠等。
4. 清洗：中和后，需要对钢铁表面进行清洗，去除表面的中和剂和残留的酸洗液，以免对钢铁表面产生二次污染。
钢铁酸洗工艺的优点是清洗效果好、清洗速度快、成本低廉等。
但
同时也存在一些缺点，如酸洗液对环境的污染、对工人的危害等。
因此，在使用钢铁酸洗工艺时，需要注意安全、环保等问题，采取相应的措施，以确保工艺的安全、高效、环保。
酸洗技术及酸洗工艺规程
酸洗工艺规程
Q/HY-J17-2013
一、酸洗液配方
配方一：硝酸：氰氟酸：水 = 3：2：1
配方二：硝酸：氰氟酸：水 =3：2：5
二、酸洗步骤
三、具体操作要求：
1、本公司酸洗液配方首选配方一，即3：2：1配方。
2、首次抛丸前，铸件浇、冒口、飞边工打磨干净，铸件表面气孔、渣眼、裂纹、砂眼等铸造缺陷必须彻底焊补打磨。
3、酸洗池要明确分预酸洗池和终酸洗池，预酸洗池里的酸洗液一个月更换一次，终酸洗池里的酸洗液一周更换一次，更换下来的酸洗液可作为预酸洗液用。
4、第一次酸洗后，必须重新焊补新暴露的气孔等缺陷后再抛丸。
5、根据预酸洗的表面质量状况，可重复预酸洗的次数，直到满足质量要求为止。
6、酸洗后温水浸泡时，水温须达到60℃-100℃，时间须保证2-3分钟。
7、最终吹干时，使用压缩空气即可。
四、其它
加工后的零件，需进行酸洗的，必须首先检查有无气孔等缺陷，酸洗前必须将缺陷焊修完毕，以防止返酸洗现象发生。
酸洗钝化工艺流程
酸洗钝化工艺流程酸洗钝化是一种常用的表面处理工艺，用于改善金属表面的质量和性能。
它可以去除金属表面的氧化皮和污垢，防止金属表面发生腐蚀，提高金属表面的光洁度和亮度。
酸洗钝化工艺流程通常包括酸洗、中和、钝化、清洗和干燥等步骤。
首先是酸洗步骤。
酸洗是将金属制品浸泡在酸性溶液中，利用酸性溶液对金属表面进行腐蚀，去除氧化皮和污垢。
常用的酸洗溶液有盐酸、硫酸、硝酸等。
酸洗时间和温度根据金属材料的不同而有所差异，一般情况下，酸洗时间在10-30分钟，温度在40-60摄氏度。
接下来是中和步骤。
酸洗后，金属表面残留有大量的酸性物质，需要进行中和处理。
中和通常使用碱性溶液，如氢氧化钠、氢氧化钾等。
将金属制品浸泡在碱性溶液中，使其与酸性物质中和生成盐和水，从而实现中和的目的。
然后是钝化步骤。
钝化是将金属表面形成一层保护膜，以防止金属表面再次发生腐蚀。
常用的钝化剂有铬酸钠、硝酸钠等。
将金属制品浸泡在钝化剂溶液中，使其与金属表面发生化学反应，形成一层致密的氧化物膜，从而提高金属表面的耐腐蚀性能。
接着是清洗步骤。
清洗是将金属制品浸泡在清洗溶液中，去除钝化剂残留在金属表面的残留物。
清洗溶液通常为清水或者去离子水，清洗时间和温度根据钝化剂的不同而有所差异，一般情况下，清洗时间在5-15分钟，温度在20-40摄氏度。
最后是干燥步骤。
将清洗后的金属制品进行干燥处理，通常采用自然干燥或者热风干燥的方法。
干燥的目的是去除金属表面的水分，防止金属表面发生氧化和腐蚀。
总的来说，酸洗钝化工艺流程是一种常用的金属表面处理工艺，可以有效改善金属表面的质量和性能，延长金属制品的使用寿命。
通过酸洗去除氧化皮和污垢，中和残留的酸性物质，钝化金属表面形成保护膜，清洗去除钝化剂残留，最后进行干燥处理，可以使金属表面达到一定的光洁度和亮度，提高金属表面的耐腐蚀性能。
酸洗钝化工艺流程的合理操作对于提高金属制品的质量和性能具有重要意义。
醋 去除铜氧化皮的方案
醋去除铜氧化皮的方案
以醋去除铜氧化皮的方案
铜是一种常见的金属材料，在长时间接触空气和水的情况下，很容易被氧化形成铜氧化皮。
铜氧化皮的存在不仅影响了铜的美观度，还可能对其表面进行进一步的腐蚀。
因此，及时去除铜氧化皮是很重要的。
醋是一种常见的酸性液体，它可以用来去除铜氧化皮。
下面我将介绍一种简单的方案来使用醋去除铜氧化皮。
准备好以下材料和工具：
- 白醋
- 毛刷或软布
- 水
然后，按照以下步骤进行操作：
步骤一：将铜制品浸泡在白醋中，确保铜表面完全被覆盖。
醋的酸性可以与铜氧化皮发生反应，有助于去除氧化层。
步骤二：静置一段时间，让醋充分发挥作用。
根据铜表面的氧化程度和厚度，时间可以长短不一，一般为几分钟至几小时。
步骤三：用毛刷或软布轻轻擦拭铜表面，以去除残留的氧化皮。
如果氧化层较厚，可能需要更多的时间和力气来清除。
步骤四：用清水冲洗铜制品，确保清除掉醋和铜氧化皮的残留物。
步骤五：用干布擦干铜制品，以防止水渍和新的氧化皮形成。
需要注意的是，使用醋去除铜氧化皮时，应遵循以下几点：
- 醋的浓度不宜过高，以免对铜表面产生腐蚀。
- 在操作过程中要注意安全，避免醋溅入眼睛或皮肤。
- 如果铜表面有装饰物、雕刻或涂层，使用醋去除氧化皮前应先了解其是否受到醋的影响。
- 如果铜氧化皮较为严重，建议先用砂纸或钢丝球轻轻打磨铜表面，然后再用醋进行清洁。
醋是一种简单而有效的去除铜氧化皮的方法，但在使用过程中仍需注意操作方法和注意事项。
希望以上方案对您有所帮助，让您的铜制品始终保持亮丽的表面。
一种去除镍及镍合金表面氧化皮的酸洗液及酸洗方法
一种去除镍及镍合金表面氧化皮的酸洗液及
酸洗方法
一种去除镍及镍合金表面氧化皮的酸洗液及酸洗方法是一项重要的技术，下面我们将从以下几个方面来介绍这个主题：
1. 酸洗液的配方
该酸洗液的配方包括硝酸、氢氟酸、硫酸和水，其中硝酸和氢氟酸是主要的成分，硫酸和水则是辅助成分。
这种酸洗液具有良好的腐蚀性能，能够有效地去除镍及镍合金表面的氧化皮。
2. 酸洗方法
在使用该酸洗液进行酸洗时，需要注意以下几点：
（1）将待处理的镍及镍合金件浸泡在酸洗液中，保持一定的时间，使其表面的氧化皮得到彻底去除。
（2）在酸洗过程中，需要不断搅拌酸液，以保证酸液的均匀性和腐蚀性能。
（3）酸洗液的使用温度一般在50℃-70℃之间，过高或过低都会影响酸洗效果。
3. 酸洗液的优点
该酸洗液具有以下几个优点：
（1）腐蚀性能强，能够有效地去除镍及镍合金表面的氧化皮。
（2）酸洗液的成分简单，易于配制和管理。
（3）酸洗液的使用寿命长，能够多次重复使用。
（4）酸洗液的处理过程简单，易于回收和处理废液。
总之，一种去除镍及镍合金表面氧化皮的酸洗液及酸洗方法是一项非常重要的技术，能够有效地提高镍及镍合金件的表面质量和使用寿命。
gate氧化层去除工艺
gate氧化层去除工艺
去除氧化层是在金属表面上去除形成的氧化物层的工艺。
以下是一种常用的gate氧化层去除工艺：
1. 准备工作：首先，准备好所需的安全设备，如手套、护目镜和防护服。
确保在进行任何操作之前，将相关设备和材料准备齐全。
2. 酸洗：使用酸性溶液对氧化层进行酸洗。
常用的酸洗溶液包括硫酸、盐酸或混合酸。
将待处理的金属样品浸泡在酸洗溶液中，根据需要可以调整酸洗时间和温度。
酸洗有助于溶解和去除氧化层。
3. 机械去除：如果酸洗无法完全去除氧化层，可以尝试使用机械方法进行去除。
例如，可以使用研磨或刮削工具轻轻刮除氧化层。
但要小心不要损伤金属表面。
4. 清洗和中和：在去除氧化层后，需要对金属样品进行充分清洗，以确保去除残留的酸性溶液和其他污染物。
使用清水冲洗样品，然后用中性化学品进行中和处理，以中和任何残留的酸性溶液。
5. 干燥：最后，将样品彻底干燥，以防止新的氧化层形成。
可以使用吹风机、烘箱或氮气吹干等方法进行干燥。
请注意，在进行gate氧化层去除工艺时，应遵循安全操作规范，并根据具体材料和要求进行适当的调整。
建议在实施之前参考专业人士的意见，并使用合适的设备和工具来确保操作的安全和有效性。
酸洗及喷工艺漆
酸洗原理氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。
常用酸酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。
最常用的是硫酸和盐酸。
酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。
一般多用浸渍酸洗法，大批量生产中可采用喷射法。
市面上出售的工业浓硫酸通常含H2SO475%~97% (质量分数)，也可以选用褐色工业硫酸溶液，它含H2SO475%~78%(质量分数)。
注意事项钢铁零件一般在10%～20%(体积)硫酸溶液中酸洗，温度为40℃。
当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。
常温下，用20%～80%(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。
由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。
清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。
采用浓度为5%~20%的硫酸水溶液，清除工件表面氧化皮和粘附盐类的工艺称为硫酸酸洗法。
为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。
酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。
酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。
酸洗载体适宜于分析酸性样品。
编辑本段快洗工艺现阶段采用的酸洗工艺除去不锈钢表面厚氧化皮，使用温度高，酸洗时间长，导致加工成本居高不下；而常温除氧化皮工艺对除去薄氧化皮效果好，对厚氧化皮效果不理想，特别是焊接处黑渣基本上除不掉。
针对这种情况，笔者在总结不锈钢前处理成功经验的基础上，采用两步酸洗综合处理技术，研究成功了不锈钢常温快速酸洗工艺。
该工艺常温下能快速去除不锈钢表面厚氧化皮，特别是对焊接处黑皮及夹杂物去除效果好，酸洗处理后表面洁净光亮，不易失光褪色，不泛黄。
工艺流程不锈钢件上挂→化学除油(常规碱性化学除油或表面活性剂除油) →热水洗→流水洗→第一步酸洗→流水洗→第二步酸洗→流水洗→转入下道工序(如：化学着色→回收→流水洗→硬化处理→流水洗→封闭处理→流水洗→干燥→成品)第一步酸洗工艺第一步酸洗的主要目的是除去焊接处和焊缝的黑皮和夹杂物及部分氧化皮，经优化筛选，确定的工艺规范如下：盐酸300 mL/L磷酸60 mL/L双氧水120 mL/L稳定剂80 mL/L表面活性剂2 mL/Lθ室温t 1～2 min第二步酸洗工艺第一步酸洗处理后不能完全除尽氧化膜，表面附着一层灰色膜，光泽较差，必须经过第二步酸洗，除去表面灰色膜，使其达到近似镜面光亮，经优化筛选实验验证，采用如下工艺规范：氢氟酸300 mL/L硫酸200 mL/L双氧水240 mL/L双氧水稳定剂80 mL/L酸洗缓蚀剂0.5 g/L表面活性剂2 mL/Lθ室温t 2～3 min钢结构油漆工程施工工艺标准1 适用范围1.1 钢结构防腐涂料（油漆类）的涂装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速除去氧化皮酸洗工艺
快速除去氧化皮酸洗工艺[碳钢或低、中碳合金钢制紧固件在潮湿的环境下易锈蚀，在热镦锻和红冲过程中，会形成黑色而致密的氧化皮，既影响美观，又给后处理带来不便，通常可用喷砂、喷丸和加热酸洗以及常温酸洗来除锈和除去氧化皮。
下面介绍一种快速除去氧化皮酸洗工艺。
基础配方
根据文献《化学清洗实用技术》、《钢铁材料酸洗化学》、《酸洗除锈技术》等介绍，确立了以盐酸为主的常温酸洗除去氧化皮工艺的基础配方（1L溶液）为：
盐酸420mL，乌洛托品5g，十二烷基硫酸钠5g，草酸5g，OP-105g，添加剂10mL，磷酸14mL。
盐酸是主要成分；磷酸的加入可提高酸洗速度；草酸可与Fe2+、Fe3+络合，加快氧化皮溶解；添加剂也可与Fe2+、Fe3+络合，明显加快氧化皮溶解；十二烷基硫酸钠起润滑和渗透作用；OP-10有渗透作用，同时还有抑雾作用。
2、含量的确定
盐酸酸洗从420mL盐酸加至1000mL中，结果氧化皮全部去除所用时间为48min，单位面积重量为118g/m2 ；基础配方盐酸为420mL时，氧化皮全部去除所用时间为23min，单位面积重量为101g/m2。
乌洛托品的加入不但降低了氧化皮的清除速度，增加了酸洗时间。
从1g到5g 的加入对基体的浸蚀略有增加，造成麻点、凹坑。
十二烷基硫酸钠从1g到5g的分别加入试验，仅加入1g酸洗就有所加快，再继续增加用量，酸洗的速度加快并不明显。
草酸从1g到5g的分别加入试验，随着草酸量的增加，氧化皮的清除速度随之加快，超过5g时酸洗速度增加不明显。
OP-10从1g到10g的分别加入试验，加入1g时氧化皮清除速度加快，再继续增加，速度增加不明显，但加入后酸雾明显减少。
添加剂从1g到10g的分别加入试验，加入添加剂氧化皮溶解速度加快，当浓度大于10mL时，速度增加并不明显。
磷酸分别为14、28、42、56、70、140mL溶液中加水到1000mL分别进行试验，磷酸浓度增加使氧化皮清除速度加快，但超过56mL后速度增加已经不明显。
因此，确定磷酸的含量为56mL/L。
结论
本工艺的最佳配方（1L溶液）：盐酸420mL；十二烷基硫酸钠10g；草酸5g；OP-1010g；添加剂10mL；磷酸56mL。
该配方去除氧化皮的速度比盐酸溶液时间缩短70%。
